Tipo de producto	Interruptor crepuscular conectado (NightmatIQ Plus)
Marca	Steinel
Modelo	NightmatIQ Plus
Alimentación	220–240 V, 50/60 Hz
Consumo eléctrico	< 0,5 W
Rango de ajuste del umbral de disparo	De 1 a 1000 lux
Tecnología de detección	Fototransistor
Rango de temperatura	De -20 °C a +40 °C
Grado de protección	IP54
Potencia de conmutación (lámparas incandescentes/halógenas)	1000 W
Potencia de conmutación (LED/EVG)	250 W (50 uds, C ≤ 88 μF)
Conectividad	Bluetooth mesh (2,4–2,48 GHz, 4 dBm)
Funcionalidades mediante aplicación	Ajuste del umbral, programación horaria, conexión en red
LED de estado	Inicialización (encendida), normal (apagada), identificación (parpadea lentamente), actualización (parpadea rápidamente)
Montaje	Montaje mural interior/exterior, empotrado o saliente
Conexión	Cable 3 conductores (L, N, PE), diámetro 5–10 mm
Contenido del envío	Aparato, 2 tornillos, 2 tacos, 1 tapón, ficha de seguridad, guía de inicio rápido
Garantía del fabricante	3 años
Mantenimiento	Limpieza en seco, sin detergente
Seguridad	Instalación por electricista calificado, cumplimiento de normas (NF C-15100, etc.)
Reciclaje	Aparato eléctrico, no desechar con la basura doméstica

Preguntas frecuentes - NightmatIQ Plus STEINEL

¿Cómo ajustar el umbral de disparo en el NightmatIQ Plus?

El umbral de disparo se ajusta mediante la aplicación STEINEL Connect. Puede elegir un valor entre 1 y 1000 lux. El aparato debe estar bajo tensión y al alcance Bluetooth de su teléfono inteligente.

¿Cómo conectar el aparato a la aplicación STEINEL Connect?

Descargue la aplicación STEINEL Connect desde su AppStore. Abra la aplicación, siga las instrucciones para agregar un nuevo aparato y empárelo mediante Bluetooth. Asegúrese de que el LED de estado parpadee lentamente (modo identificación).

¿Qué hacer si el aparato no se enciende?

Verifique primero que el fusible esté insertado y que el interruptor de red eventual esté en posición ENCENDIDO. Controle el cable con un comprobador de tensión. Ajuste también el umbral de disparo si está mal configurado.

¿Cuál es el alcance Bluetooth del NightmatIQ Plus?

El alcance Bluetooth típico es de aproximadamente 10 metros en interiores. Para evitar interferencias, mantenga una distancia de al menos 3 metros entre el aparato y el router WiFi o los puntos de acceso.

¿Se puede instalar el aparato en exteriores?

Sí, el NightmatIQ Plus tiene un grado de protección IP54, lo que lo hace adecuado para instalación en exteriores, siempre que se monte correctamente en lugares protegidos de sacudidas y zonas explosivas.

¿Cómo limpiar el aparato?

Limpie el aparato en seco con un paño suave. No use nunca agua ni detergente, ya que la humedad puede dañar los componentes eléctricos.

¿Cuál es la garantía del NightmatIQ Plus?

La garantía del fabricante es de 3 años a partir de la fecha de compra, bajo presentación del comprobante de compra original y uso conforme. Cubre defectos de material o fabricación.

¿Puedo usar el aparato sin la aplicación?

Sí, el NightmatIQ Plus puede usarse como un interruptor crepuscular simple con un umbral de disparo predeterminado de 1000 lux. Sin embargo, sin la aplicación, no puede modificar el umbral ni programar horarios de conmutación.

¿Cómo actualizar el firmware?

Las actualizaciones del firmware se realizan mediante la aplicación STEINEL Connect. Cuando hay una actualización disponible, el LED parpadea rápidamente. Siga las instrucciones en la aplicación para descargarla e instalarla.

¿Qué hacer en caso de corte de corriente?

El aparato pierde la hora registrada durante un corte de corriente. Calcula una hora aproximada basada en la trayectoria del sol del día anterior. Para restablecer la hora exacta, reconecte la aplicación STEINEL Connect.

MANUAL DE USUARIO NightmatIQ Plus STEINEL

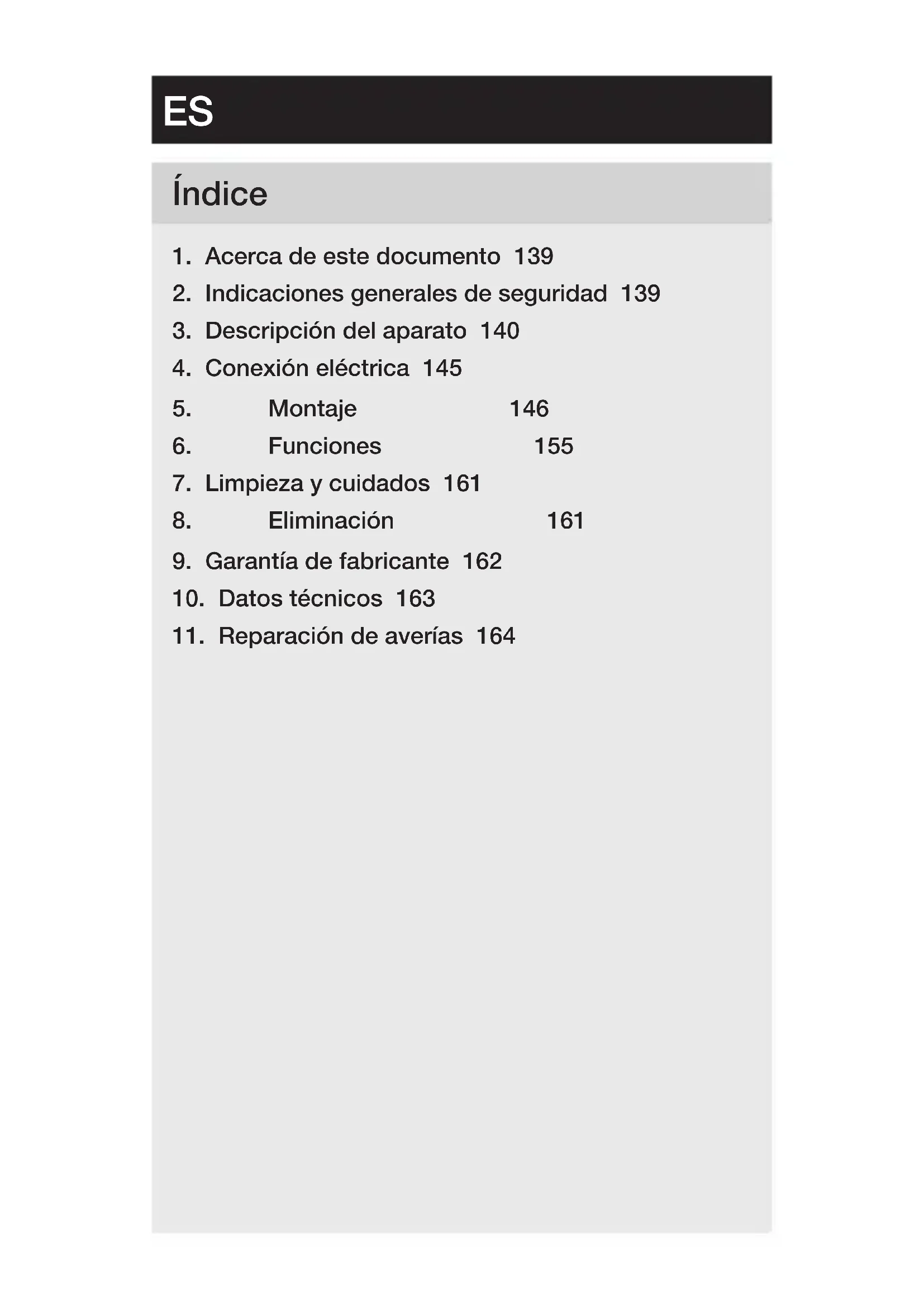

1. Acerca de este documento 139
2. Indicaciones generales de seguridad 139
3. Descripción del aparato 140
4. Conexión eléctrica 145
5. Montaje 146
6. Funciones 155
7. Limpieza y cuidados 161
8. Eliminación 161
9. Garantía de fabricante 162
10. Datos técnicos 163
11. Reparación de averías 164

1. Acerca de este documento

• Protegido por derechos de autor. Queda terminante- mente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
• Sujeto a modificaciones en función del progreso técnico.

¡Advertencia de peligros!

¡Advertencia de peligros por corriente eléctrica!

¡Advertencia de peligros por agua!

2. Indicaciones generales de seguridad

¡Peligro por la no observación de las instrucciones de uso!

Estas instrucciones contienen información importante sobre el manejo seguro del aparato. Se advierte especialmente de posibles peligros. La no observancia puede causar la muerte o lesiones graves.

• Léanse las instrucciones detenidamente.
• Cúmplanse las indicaciones de seguridad.
• Manténgase al alcance.

- El manejo de la corriente eléctrica puede causar situaciones peligrosas. El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• El trabajo en la tensión eléctrica deberá ser realizado exclusivamente por personal técnico especializado.

• Se cumplirán las normativas de instalación y los requisitos de acometida específicos de cada país (p. ej., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Utilice solo piezas de repuesto originales.
  – Las reparaciones solo están permitidas a empresas especializadas.

3. Descripción del aparato

Uso previsto NighmatIQ

• Interruptor crepuscular, apto para el montaje en la pared en el interior y exterior.
• Función regulación crepuscular ajustable vía potenciómetro.
• Utilizable como sensor particular.

Uso previsto NighmatIQ Plus

• Interruptor crepuscular, apto para el montaje en la pared en el interior y exterior.
• Funciones ajustables vía aplicación Steinel Connect.
• Utilizable como sensor particular o interconectado vía Bluetooth.

Principio funcional

• El interruptor crepuscular registra la luminosidad ambiental mediante el fotosensor y la compara con el umbral de luminosidad ajustado.
• Si la luminosidad ambiental es inferior al umbral de luminosidad, el consumidor conectado se enciende.
• Si la luminosidad ambiental es superior al umbral de luminosidad, el consumidor conectado se apaga.

Volumen de suministro NightmatIQ / NightmatIQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 tornillos
• 2 espigas
• 1 tapón obturador
• 1 hoja de datos de seguridad
• 1 guía rápida

Dimensiones del producto NightmatlQ / NightmatlQ Plus

3.2

Visión general del equipo NightmatIQ

3.3

A B C D E F

ES

A Cubierta
B Potenciómetro regulación crepuscular
C Carcasa interruptor crepuscular
D Sensor de luminosidad
E Borne de conexión
F Apertura opcional para cableado de superficie

3.4

G

G Detalle: potenciómetro regulación crepuscular

Visión general del equipo NightmatlQ Plus

3.5

A B C D E F

A Cubierta
B LED de estado
C Carcasa interruptor crepuscular
D Sensor de luminosidad
E Borne de conexión
F Apertura opcional para cableado de superficie

4. Conexión eléctrica

Diagrama electrónico

4.1

El cable de alimentación de red consta de un conductor trifilar:

L = fase (generalmente negro, marrón o gris)

N = neutro (generalmente azul)

PE = toma de tierra (verde / amarillo)

El aparato también puede conectarse eléctricamente después de un interruptor de red si se garantiza que el interruptor de red está permanentemente conectado.

Los tapones obturadores están previstos para un cable de alimentación con un diámetro exterior de 5 a 10 mm.

5. Montaje

¡Peligro por corriente eléctrica!

El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• Desconectar la corriente e interrumpir la alimentación de tensión.
• Controlar la ausencia de tensión con un comprobador de tensión.
• Asegurar que la alimentación de tensión permanezca interrumpida.

¡Peligro de daños materiales!

Los cables invertidos pueden causar cortocircuitos.

• Identificar los cables de conexión.
• Conectar correctamente los cables de conexión.

Preparación de montaje

- Asegurarse de que todos los componentes se encuentran en perfecto estado. No poner en servicio el aparato si presenta daños.

• Elegir un lugar de montaje adecuado.
  -Sin vibraciones.
  -No en zonas con peligro de explosión.
  -No sobre superficies fácilmente inflamables.
  -El dispositivo no debe verse afectado por la luz del consumidor conectado.

El montaje por pasos

5.1

• Desconectar la alimentación eléctrica.
• Comprobar que la alimentación de tensión esté desconectada.

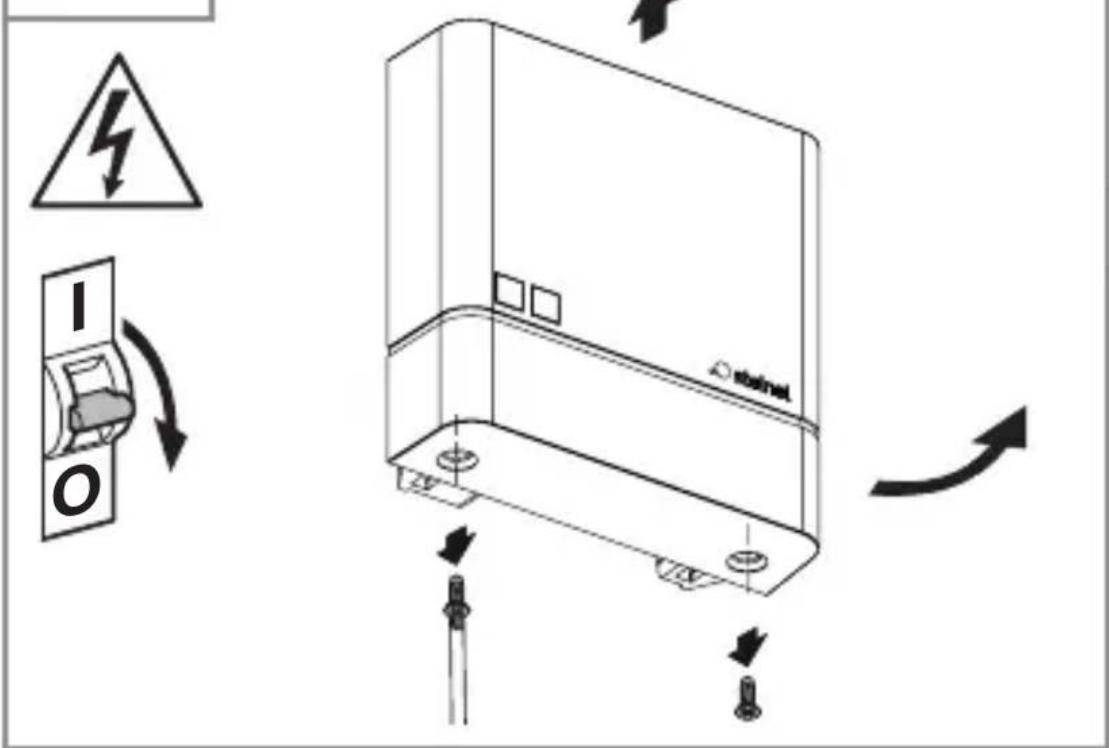

• Desatornillar y retirar la cubierta.

5.2

• Marcar los orificios a taladrar.

5.3

- Taladrar los orificios (∅ 6 mm) e insertar los tacos.

Variante empotrada

5.4

• Pasar el cable por el dispositivo.
• Atornillar el dispositivo con un par máximo de 1 Nm.

ES

- Ábrase con cuidado la abertura opcional para el cableado de superficie con un destornillador.

5.6

- Colocar el tapón obturador.

5.7

máx. 1 Nm

• Pasar el cable por el dispositivo.
• Atornillar el dispositivo con un par máximo de 1 Nm.

5.8 NNIL

- Conectar el cable de alimentación conforme al diagrama electrónico.

→“4. Conexión eléctrica”

5.9

- Colocar la cubierta.

5.10

- Atornillar la cubierta.

5.11

I O

• Conectar la alimentación eléctrica.
• Ajustar las funciones.

→“6. Funciones”

6. Funciones

NightmatIQ

En el NightmatlQ, la regulación crepuscular se configura a mano vía potenciómetro.

¡Peligro por corriente eléctrica!

El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• Desconectar la corriente e interrumpir la alimentación de tensión.
• Controlar la ausencia de tensión con un comprobador de tensión.
• Asegurar que la alimentación de tensión permanezca interrumpida.

- Configuración de fábrica

- Regulación crepuscular: 75 lux

Regulación crepuscular (G)

La luminosidad reactiva (crepúsculo) puede regularse sin etapas entre aprox. 1 y 75 lux.

- ⚙ = funcionamiento crepuscular (aprox. 75 lux) - Ⓗ = funcionamiento crepuscular / nocturno (aprox. 1 lux)

Regulación crepuscular manual NightmatIQ

6.1

• Desconectar la alimentación eléctrica.
• Comprobar que la alimentación de tensión esté desconectada.

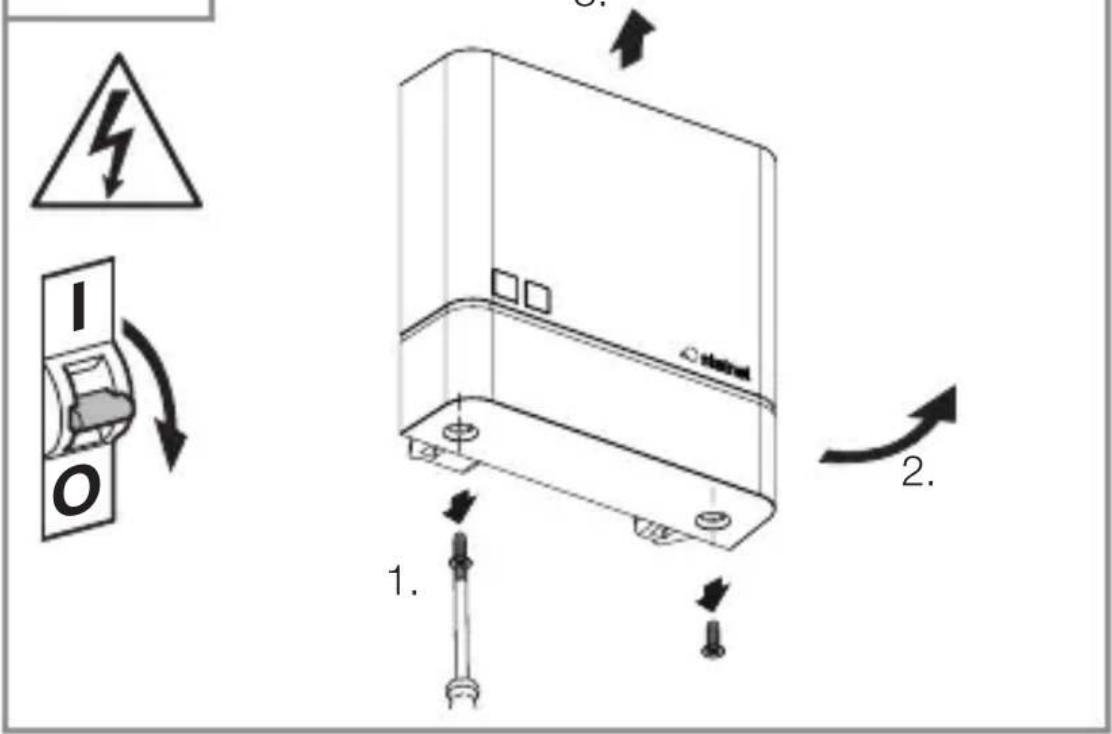

• Desatornillar la cubierta.

6.2

NN11 B

ES

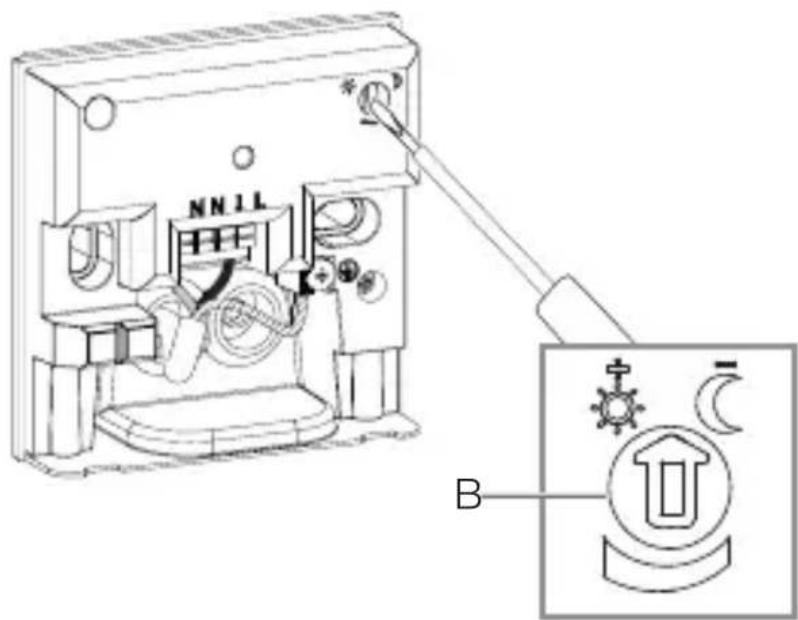

- Ajustar el umbral de respuesta de la regulación crepuscular sin etapas con el destornillador.

6.3

- Atornillar la cubierta.

6.4

I O

- Conectar la alimentación eléctrica.

NightmatIQ Plus

En el NightmatlQ Plus, las funciones se configuran vía Steinel Connect App.

Steinel Connect App

Para configurar el dispositivo vía smartphone o tablet, se ha de bajar la aplicación STEINEL Connect de su AppStore. Se requiere un smartphone o tablet aptos para Bluetooth.

Funciones ajustables vía la Steinel Connect App: – Regulación crepuscular.

Nota:

Se deberá guardar una distancia mínima de 3 m al enruta- dor wifi y los puntos de acceso para excluir fallos.

Funciones LED

Inicialización: luz LED permanente.

Operación normal: LED apagado.

Identificación: LED parpadea despacio.

Actualización firmware: LED parpadea rápidamente.

Error: LED parpadea rápidamente.

Configuración de fábrica

- Regulación crepuscular: 1.000 lux

Regulación crepuscular

La luminosidad reactiva (crepúsculo) puede regularse sin etapas entre aprox. 1 y 1.000 lux.

• funcionamiento crepuscular (aprox. 1.000 lux)
• = funcionamiento crepuscular / nocturno (aprox. 1 lux)

Interconexión vía Bluetooth (Bluetooth Mesh)

El sensor conmutador cumple con el estándar Bluetooth Mesh. Puede interconectarse con cualquier producto que cumpla el estándar Bluetooth Mesh.

El sensor conmutador se configura vía la app Steinel Connect. A establecerse la primera conexión entre el sensor conmutador y la app Steinel Connect, se memorizan las correspondientes claves de red en el smartphone o el tablet. A base de las claves, se excluye un acceso indebido al sensor.

Para el acceso a otro smartphone o tablet adicional, hay que compartir la clave de red.

Tiempos de conmutación

Además de establecer el valor crepuscular, la aplicación también se puede emplear para ajustar los tiempos de conmutación cuando los consumidores conectados se enciendan o apaguen.

El NightmatlQ Plus recibe la hora actual a través de la conexión Bluetooth con un smartphone / tablet y la utiliza para la futura conmutación.

Al interrumpirse la alimentación del NightmatlQ Plus, éste pierde la hora memorizada. Basado en el curso del sol de los días anteriores, el NightmatlQ Plus determina una hora aproximada. Para restablecer la hora exacta, se requiere una nueva conexión con la aplicación.

7. Limpieza y cuidados

El aparato está exento de mantenimiento.

¡Peligro por corriente eléctrica!

El contacto del agua con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

- Limpiar el aparato solo en estado seco.

¡Peligro de daños materiales!

Utilizando un limpiador no apropiado, el aparato puede sufrir daños.

- Limpiar el aparato con un paño ligeramente humedecido sin detergente.

8. Eliminación

Los aparatos eléctricos, las baterías, los accesorios y los embalajes deben reciclarse de forma respetuosa con el medio ambiente.

¡No eche los aparatos eléctricos ni baterías a la basura doméstica!

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, los aparatos eléctricos y pilas fuera de uso deben recogerse por separado y someterse a un reciclaje respetuoso con el medio ambiente.

9. Garantía de fabricante

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar.

Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio.

La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados.

Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.

Servicio de reparación: una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparación.

10. Datos técnicos

- Dimensiones (alt. x anch. x prof.): 95 × 95 × 38 ~mm

- Tensión de red: 220–240 V, 50/60 Hz

- Consumo de potencia: NightmatIQ < 0,7 W NightmatIQ plus < 0,5 W

- Regulación crepuscular: NightmatlQ: 1 – 75 lux NightmatlQ Plus: 1 – 1.000 lux

– Sensor: fototransistor

- Rango de temperatura: -20 a +40 °C

- Frecuencia Bluetooth (solo NightmatIQ Plus): 2,4–2,48 GHz

- Potencia de emisión Bluetooth (solo NightmatIQ Plus): 4 dBm / 2,5 mW

- Índice de protección: IP 54

Potencia de ruptura

- Carga de bombilla incandescente / halógena: 1.000 W

- LED- / EVG - Última: 250 W (50 St. c < 88 μF)

11. Reparación de averías

Aparato sin tensión.

- Fusible desactivado o defectuoso.

• Activar fusible.
• Cambiar el fusible defectuoso.

- Línea interrumpida.

- Comprobar la línea de alimentación con un comprobador de tensión.

- Cortocircuito en el cable de alimentación.

- Comprobar las conexiones.

- El interruptor de alimentación está desconectado (si lo hay).

- Poner el interruptor en ON.

El aparato no se enciende.

- Regulación crepuscular mal seleccionada.

- Ajustar de nuevo la regulación crepuscular.

- El interruptor de alimentación está en OFF.

- Ajustar el interruptor de alimentación.

- Fusible desactivado o defectuoso.

• Activar fusible.
• Cambiar el fusible defectuoso.

PT

Índice

Principio de funcionamento
