Tipo de produto	Interruptor crepuscular conectado (NightmatIQ Plus)
Marca	Steinel
Modelo	NightmatIQ Plus
Alimentação	220–240 V, 50/60 Hz
Consumo elétrico	< 0,5 W
Faixa de ajuste do limiar de disparo	De 1 a 1000 lux
Tecnologia de detecção	Fototransistor
Faixa de temperatura	De -20 °C a +40 °C
Índice de proteção	IP54
Potência de comutação (lâmpadas incandescentes/halogênio)	1000 W
Potência de comutação (LED/EVG)	250 W (50 unidades, c ≤ 88 μF)
Conectividade	Bluetooth mesh (2,4–2,48 GHz, 4 dBm)
Funcionalidades via aplicativo	Ajuste do limiar, programação horária, configuração em rede
LED de status	Inicialização (acesa), normal (apagada), identificação (pisca lentamente), atualização (pisca rapidamente)
Montagem	Montagem mural interna/externa, embutida ou saliente
Conexão	Cabo 3 condutores (L, N, PE), diâmetro 5–10 mm
Conteúdo da embalagem	Aparelho, 2 parafusos, 2 buchas, 1 tampa, ficha de segurança, guia rápido
Garantia do fabricante	3 anos
Manutenção	Limpeza a seco, sem detergente
Segurança	Instalação por eletricista qualificado, conforme normas (NF C-15100, etc.)
Reciclagem	Aparelho elétrico, não descartar no lixo doméstico

Perguntas frequentes - NightmatIQ Plus STEINEL

Como ajustar o limiar de disparo no NightmatIQ Plus?

O limiar de disparo é ajustado através do aplicativo STEINEL Connect. Você pode escolher um valor entre 1 e 1000 lux. O aparelho deve estar ligado e ao alcance do Bluetooth do seu smartphone.

Como conectar o aparelho ao aplicativo STEINEL Connect?

Baixe o aplicativo STEINEL Connect da sua AppStore. Abra o aplicativo, siga as instruções para adicionar um novo aparelho e emparelhe-o via Bluetooth. Certifique-se de que o LED de status pisque lentamente (modo identificação).

O que fazer se o aparelho não ligar?

Primeiro, verifique se o fusível está ligado e se o interruptor de rede está na posição LIGADO. Verifique o cabo com um testador de tensão. Ajuste também o limiar de disparo se estiver mal configurado.

Qual é o alcance Bluetooth do NightmatIQ Plus?

O alcance Bluetooth típico é de cerca de 10 metros em ambientes internos. Para evitar interferências, mantenha uma distância de pelo menos 3 metros entre o aparelho e o roteador WiFi ou pontos de acesso.

Pode-se instalar o aparelho em áreas externas?

Sim, o NightmatIQ Plus possui índice de proteção IP54, o que o torna adequado para instalação externa, desde que montado corretamente, longe de vibrações e zonas explosivas.

Como limpar o aparelho?

Limpe o aparelho a seco com um pano macio. Nunca use água ou detergente, pois a umidade pode danificar os componentes elétricos.

Qual é a garantia do NightmatIQ Plus?

A garantia do fabricante é de 3 anos a partir da data de compra, mediante apresentação do comprovante de compra original e uso conforme. Ela cobre defeitos de material ou fabricação.

Posso usar o aparelho sem o aplicativo?

Sim, o NightmatIQ Plus pode ser usado como um interruptor crepuscular simples com um limiar de disparo padrão de 1000 lux. No entanto, sem o aplicativo, você não pode modificar o limiar nem programar horários de comutação.

Como atualizar o firmware?

As atualizações de firmware são feitas através do aplicativo STEINEL Connect. Quando uma atualização estiver disponível, o LED pisca rapidamente. Siga as instruções no aplicativo para baixar e instalar.

O que fazer em caso de queda de energia?

O aparelho perde a hora registrada durante uma queda de energia. Ele calcula uma hora aproximada baseada na trajetória do sol do dia anterior. Para restaurar a hora exata, reconecte o aplicativo STEINEL Connect.

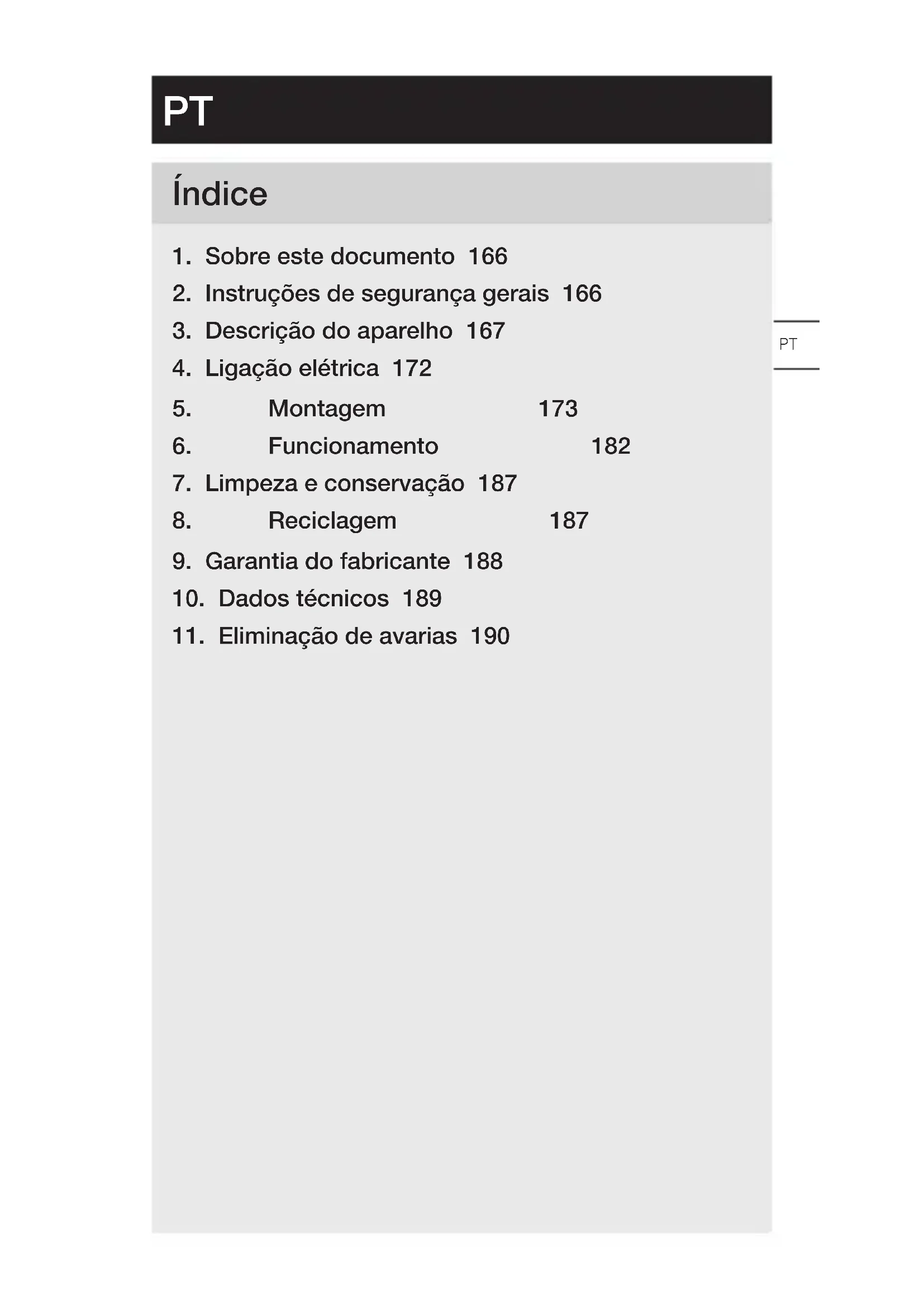

MANUAL DE UTILIZADOR NightmatIQ Plus STEINEL

1. Sobre este documento 166
2. Instruções de segurança gerais 166
3. Descrição do aparelho 167
4. Ligação elétrica 172
5. Montagem 173
6. Funcionamento 182
7. Limpeza e conservação 187
8. Reciclagem 187
9. Garantia do fabricante 188
10. Dados técnicos 189
11. Eliminação de avarias 190

1. Sobre este documento

– Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.
- Reservado o direito a alterações que visem o progresso técnico.

Aviso de perigo!

Aviso de perigo originado por eletricidade!

Aviso de perigo originado por água!

2. Instruções de segurança gerais

A inobservância das instruções de utilização acarreta perigos!

Estas instruções contêm informações importantes para a utilização segura do aparelho. Potenciais perigos são identificados por indicações específicas. A inobservância destas indicações pode causar a morte ou ferimentos graves.

• Leia as instruções atentamente.
- Siga as instruções de segurança.
- Guarde as instruções num lugar acessível.

• Lidar com a corrente elétrica pode levar a situações perigosas. O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.
• Os trabalhos com tensão de rede só são permitidos se forem executados por pessoal profissional devidamente qualificado.

• É necessário respeitar as prescrições de instalação e condições de conexão em vigor nos diversos países (por ex., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Utilize somente peças de reposição originais.

• Reparações só são permitidas se forem realizadas por empresas especializadas.

3. Descrição do aparelho

Utilização prevista NighmatIQ

• Interruptor crepuscular, apropriado para montar na parede, tanto no interior como no exterior.
• Função de regulação crepuscular configurável através de potenciómetro.
• Utilizável como detetor individual.

Utilização prevista NighmatIQ Plus

• Interruptor crepuscular, apropriado para montar na parede, tanto no interior como no exterior.
• Funções configuráveis com a aplicação Steinel Connect.
• Utilizável como detetor individual ou para ligação em rede via Bluetooth.

• O interruptor crepuscular deteta a luminosidade ambiente através do sensor de luz e compara-a com o limiar de luminosidade definido.
• Se a luminosidade ambiente estiver abaixo do limiar de luminosidade, o consumidor conectado liga-se.
• Se a luminosidade ambiente estiver acima do limiar de luminosidade, o consumidor conectado desliga-se.

Itens fornecidos NightmatIQ / NightmatIQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 parafusos
• 2 buchas
• 1 bucim vedante
• 1 ficha de dados de segurança
• 1 guia rápido

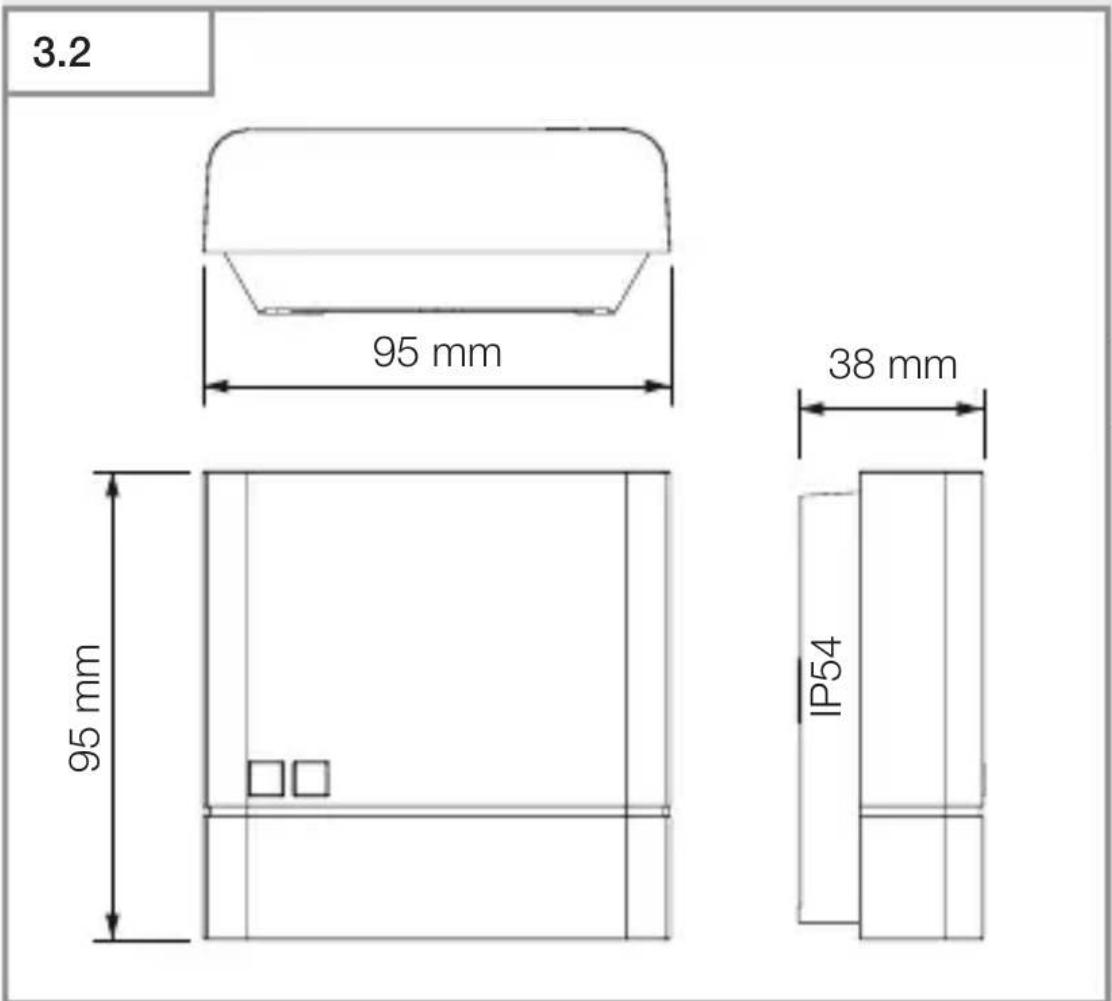

Dimensões do produto NightmatIQ / NightmatIQ Plus

3.2 95 mm 38 mm 95 mm IP54

PT

Vista geral do aparelho NightmatIQ

3.3

A B C D E F

A Cobertura
B Potenciómetro da regulação crepuscular
C Carcaça do interruptor crepuscular
D Detetor de luminosidade
E Barra de junção
F Abertura opcional para montagem saliente da cablagem

3.4

G

G Detalhe: potenciómetro da regulação crepuscular

Vista geral do aparelho NightmatIQ Plus

3.5

A B C D E F

PT

A Cobertura
B LED de estado
C Carcaça do interruptor crepuscular
D Detetor de luminosidade
E Barra de junção
F Abertura opcional para montagem saliente da cablagem

4. Ligação elétrica

Esquema de circuitos elétricos

4.1

O cabo de alimentação elétrica é constituído por um cabo de 3 condutores:

L = fase (geralmente preto, castanho ou cinzento)

N = neutro (geralmente azul)

PE = condutor terra (verde / amarelo)

O aparelho também pode ser ligado a um interruptor de rede se ficar assegurado que o interruptor está sempre ligado.

Os bucins vedantes estão previstos para uma linha de alimentação com um diâmetro exterior de 5 – 10 mm.

5. Montagem

Perigo de eletrocussão!

O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

• Desligue a corrente e suspenda a alimentação de tensão.
• Verifique a ausência de tensão com um busca-polos.
• Assegure-se de que a alimentação de tensão permanece interrompida.

Perigo de danos materiais!

Se os cabos de ligação forem trocados, poderá ocorrer um curto-circuito.

• Identifique os cabos de ligação.
• Ligue os cabos de ligação corretamente.

Preparação da montagem

• Verifique todos os componentes para detetar eventuais danos. Se detetar qualquer dano, não coloque o aparelho em funcionamento.
• Procure um local de montagem adequado.

-À prova de trepidações.

-Não em áreas potencialmente explosivas.

-Não em cima de superfícies facilmente inflamáveis.

–O aparelho não pode ser influenciado pela luz do ponto de consumo conectado.

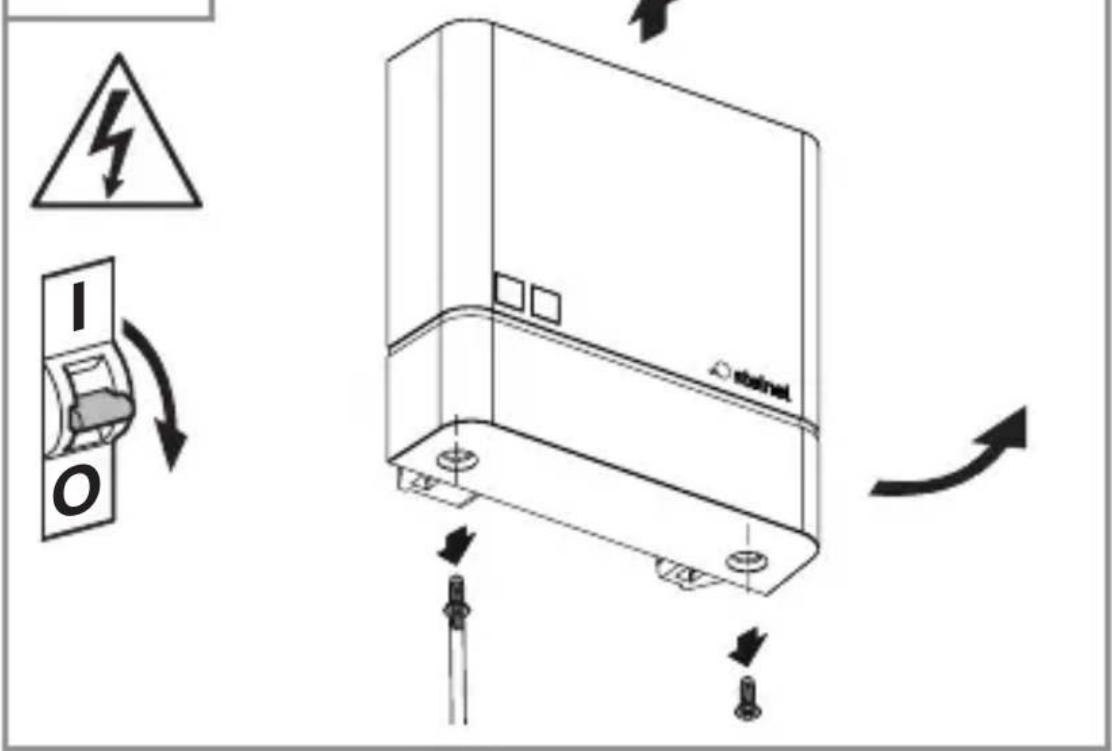

Passos para montagem

5.1

• Desligue a fonte de alimentação elétrica.
• Certifique-se de que a alimentação de tensão está desligada.
• Desaparafuse a cobertura e remova-a.

5.2

- Faça os furos (∅ 6 mm) e coloque as buchas.

Versão para montagem embutida

5.4

• Passe o cabo pelo aparelho.
• Aparafuse o aparelho com um binário de aperto máx. 1 Nm.

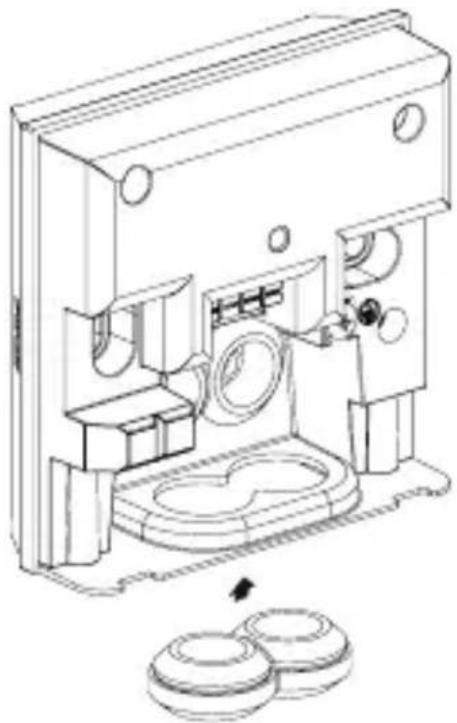

Versão para montagem à superfície

5.5

- Use uma chave de fendas para partir com cuidado a abertura opcional para montagem saliente da cablagem.

5.6

• Passe o cabo pelo aparelho.
• Aparafuse o aparelho com um binário de aperto máx. 1 Nm.

5.8 NNIL

PT

- Faça a ligação à rede segundo o esquema elétrico.

→“4. Ligação elétrica”

5.9

• Coloque a cobertura.

5.10

• Ligue a fonte de alimentação elétrica.
• Ajuste as funções.

→“6. Funcionamento”

PT

6. Funcionamento

NightmatIQ

No caso do sistema NightmatlQ, a regulação crepuscular é realizada manualmente com o potenciómetro de regulação crepuscular.

Perigo de eletrocussão!

O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

• Desligue a corrente e suspenda a alimentação de tensão.
• Verifique a ausência de tensão com um busca-polos.
• Assegure-se de que a alimentação de tensão permanece interrompida.

- Configurações de fábrica

- Regulação crepuscular: 75 lux

Regulação crepuscular (G)

A luminosidade de resposta (crepúsculo) pode ser ajustada progressivamente de aprox. 1 a 75 lux.

- ⚙ = modo crepuscular (aprox. 75 lux) - Ⓗ = modo crepuscular / modo noturno (aprox. 1 lux)

Regulação crepuscular manual NightmatIQ

6.1

• Desligue a fonte de alimentação elétrica.
• Certifique-se de que a alimentação de tensão está desligada.
• Desaparafuse a tampa.

6.2

- Regulação progressiva do limiar de luminosidade com uma chave de fendas.

6.3

• Ligue a fonte de alimentação elétrica.

NightmatIQ Plus

No caso do sistema NightmatlQ Plus, a configuração das funções é efetuada com a aplicação Steinel Connect.

Aplicação Steinel Connect

Para configurar o aparelho com um smartphone ou um tablet, tem de descarregar a aplicação STEINEL Connect da sua AppStore. É necessário ter um smartphone ou tablet compatível com Bluetooth.

Funções configuráveis com a aplicação Steinel Connect – Regulação crepuscular.

Nota:

Tem de ser respeitada uma distância mínima de 3 m entre o router WiFi e os Access Points para evitar falhas de funcionamento.

Funcionamento dos LEDs

Inicialização: LED ligado.

Modo de funcionamento normal: LED desligado.

Identificação: LED pisca lentamente.

Atualização firmware: LED pisca rapidamente.

Configurações de fábrica

- Regulação crepuscular: 1.000 lux

Regulação crepuscular

A luminosidade de resposta (crepúsculo) pode ser ajustada progressivamente de aprox. 1 a 1.000 lux.

modo crepuscular (aprox. 1.000 lux)

modo crepuscular / modo noturno (aprox. 1 lux)

Ligação em rede via Bluetooth (Bluetooth Mesh)

O interruptor com detetor é compatível com o padrão Bluetooth Mesh. Pode ser ligado em rede com todos os produtos compatíveis com o padrão Bluetooth Mesh. A configuração do interruptor com detetor é realizada através da aplicação Steinel Connect. Ao ser estabelecida a primeira ligação entre o interruptor com detetor e a aplicação Steinel Connect, as respetivas chaves de rede são guardadas no smartphone ou no tablet. As chaves impedem o acesso não-autorizado ao detetor.

Para poder aceder através de outro smartphone ou tablet, será necessário partilhar a chave de rede.

Horas de comutação

Além da regulação do valor crepuscular, a aplicação também permite definir as horas de comutação às quais os pontos de consumo conectados devem ligar-se e desligar-se.

O sistema NightmatIQ plus pode ser ligado via Bluetooth a um smartphone / tablet e recebe, assim, a hora atual para a usar para a comutação futura.

Ao interromper a alimentação de corrente do NightmatlQ plus, ele perde a hora memorizada. Com base no curso do Sol do dia anterior, o NightmatlQ plus faz uma estimativa da hora. Para restabelecer a hora exata, o sistema tem de ser ligado à aplicação.

7. Limpeza e conservação

O aparelho não requer qualquer tipo de manutenção.

Perigo de eletrocussão!

O contacto de água com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Limpe o aparelho apenas se estiver seco.

Perigo de danos materiais!

A utilização dos detergentes errados pode danificar o aparelho.

- Limpe o aparelho com um pano ligeiramente humedecido sem detergente.

8. Reciclagem

Equipamentos elétricos, pilhas, acessórios e embalagens têm de ser entregues num posto de revalorização ecológica.

Nunca deite equipamentos elétricos ou pilhas para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos e pilhas em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.

9. Garantia do fabricante

Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra.

Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a des-gaste, os danos e as falhas originados por uma utilização ou manutenção incorreta.

Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de reparação: depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.

10. Dados técnicos

• Dimensões (A × L × P): 95 × 95 × 38 mm
  – Ligação à rede: 220–240 V, 50/60 Hz
• Potência absorvida: NightmatlQ < 0,7 W NightmatlQ plus < 0,5 W
• Regulação crepuscular: NightmatlQ: 1 – 75 lux NightmatlQ plus: 1 – 1.000 lux
• Sistema de sensores: fototransistor
• Intervalo de temperaturas: -20 até +40 °C
• Frequência Bluetooth (só NightmatIQ plus): 2,4–2,48 GHz
• Potência emissora Bluetooth (só NightmatlQ plus): 4 dBm / 2,5 mW
• Grau de proteção: IP 54

Potência de comutação

– Carga de lâmpada incandescente / halogéneo: 1.000 W
- LED- / EVG - Última: 250 W (50 St. c < 88 μF)

11. Eliminação de avarias

Aparelho sem tensão.

- O fusível não está ligado ou está com defeito.

• Ligue o fusível.
• Substitua o fusível defeituoso.

– Linha interrompida.

- Verifique a linha com um busca-polos.

- Curto-circuito no cabo de alimentação elétrica.

- Verificar as ligações.

- Interruptor de rede eventualmente existente está desligado.

• Ligue o interruptor de rede.

O aparelho não se liga.

- Foi escolhida a regulação crepuscular errada.

- Reajuste a regulação crepuscular.

- Interruptor de rede DESLIGADO.

• Ligue o interruptor de rede.

- O fusível não está ligado ou está com defeito.

• Ligue o fusível.
• Substitua o fusível defeituoso.

Innehåll
