Typ produktu	Inteligentný súmrak (NightmatIQ Plus)
Značka	Steinel
Model	NightmatIQ Plus
Napájanie	220–240 V, 50/60 Hz
Spotreba elektrickej energie	< 0,5 W
Rozsah nastavenia prahovej hodnoty spínania	Od 1 do 1000 luxov
Technológia detekcie	Fototranzistor
Rozsah teplôt	Od -20 °C do +40 °C
Stupeň krytia	IP54
Spínací výkon (žiarovky/halogénové)	1000 W
Spínací výkon (LED/EVG)	250 W (50 ks, c ≤ 88 μF)
Konektivita	Bluetooth mesh (2,4–2,48 GHz, 4 dBm)
Funkcie cez aplikáciu	Nastavenie prahovej hodnoty, časový program, sieťovanie
Stavová LED	Inicializácia (svieti), normálna (nesvieti), identifikácia (pomaly bliká), aktualizácia (rýchlo bliká)
Montáž	Vnútorná/vonkajšia montáž na stenu, zapustená alebo povrchová
Pripojenie	3-vodičový kábel (L, N, PE), priemer 5–10 mm
Obsah balenia	Prístroj, 2 skrutky, 2 hmoždinky, 1 zátka, bezpečnostná prípojka, rýchly štart
Záruka výrobcu	3 roky
Údržba	Suché čistenie, bez čistiacich prostriedkov
Bezpečnosť	Inštalácia kvalifikovaným elektrikárom, dodržiavanie noriem (NF C-15100, atď.)
Recyklácia	Elektrické zariadenie, nevyhadzovať do domového odpadu

Často kladené otázky - NightmatIQ Plus STEINEL

Ako nastaviť prahovú hodnotu spínania na NightmatIQ Plus?

Prahová hodnota spínania sa nastavuje cez aplikáciu STEINEL Connect. Môžete si vybrať hodnotu medzi 1 a 1000 luxov. Zariadenie musí byť zapnuté a v dosahu Bluetooth vášho smartfónu.

Ako pripojiť zariadenie k aplikácii STEINEL Connect?

Stiahnite si aplikáciu STEINEL Connect z vášho AppStore. Otvorte aplikáciu, postupujte podľa pokynov na pridanie nového zariadenia a spárujte ho cez Bluetooth. Uistite sa, že stavová LED pomaly bliká (režim identifikácie).

Čo robiť, ak sa zariadenie nespúšťa?

Najprv skontrolujte, či je poistka zapnutá a prípadný hlavný vypínač v polohe ZAPNUTÉ. Skontrolujte kábel pomocou testera napätia. Upravte tiež prahovú hodnotu spínania, ak je nesprávne nastavená.

Aký je dosah Bluetooth NightmatIQ Plus?

Typický dosah Bluetooth je približne 10 metrov v interiéri. Aby ste predišli rušeniu, udržujte vzdialenosť aspoň 3 metre medzi zariadením a WiFi routerom alebo prístupovými bodmi.

Môžem zariadenie nainštalovať vonku?

Áno, NightmatIQ Plus má stupeň krytia IP54, vďaka čomu je vhodný na vonkajšiu inštaláciu, ak je správne namontovaný mimo otrasov a výbušných oblastí.

Ako čistiť zariadenie?

Zariadenie čistite nasucho mäkkou handričkou. Nikdy nepoužívajte vodu ani čistiace prostriedky, pretože vlhkosť môže poškodiť elektrické súčiastky.

Aká je záruka na NightmatIQ Plus?

Záruka výrobcu je 3 roky od dátumu nákupu, za predloženia originálneho dokladu o kúpe a riadneho používania. Vzťahuje sa na chyby materiálu alebo výroby.

Môžem zariadenie používať bez aplikácie?

Áno, NightmatIQ Plus možno používať ako jednoduchý súmrakový spínač s predvolenou prahovou hodnotou 1000 luxov. Bez aplikácie však nemôžete meniť prahovú hodnotu ani programovať časy spínania.

Ako aktualizovať firmvér?

Aktualizácie firmvéru sa vykonávajú cez aplikáciu STEINEL Connect. Keď je k dispozícii aktualizácia, LED rýchlo bliká. Postupujte podľa pokynov v aplikácii na stiahnutie a inštaláciu.

Čo robiť pri výpadku prúdu?

Pri výpadku prúdu zariadenie stratí uložený čas. Vypočíta približný čas na základe slnečnej dráhy z predchádzajúceho dňa. Na obnovenie presného času znova pripojte aplikáciu STEINEL Connect.

NÁVOD NA OBSLUHU NightmatIQ Plus STEINEL

– Zvoleno nesprávné soumrakové nastavení.

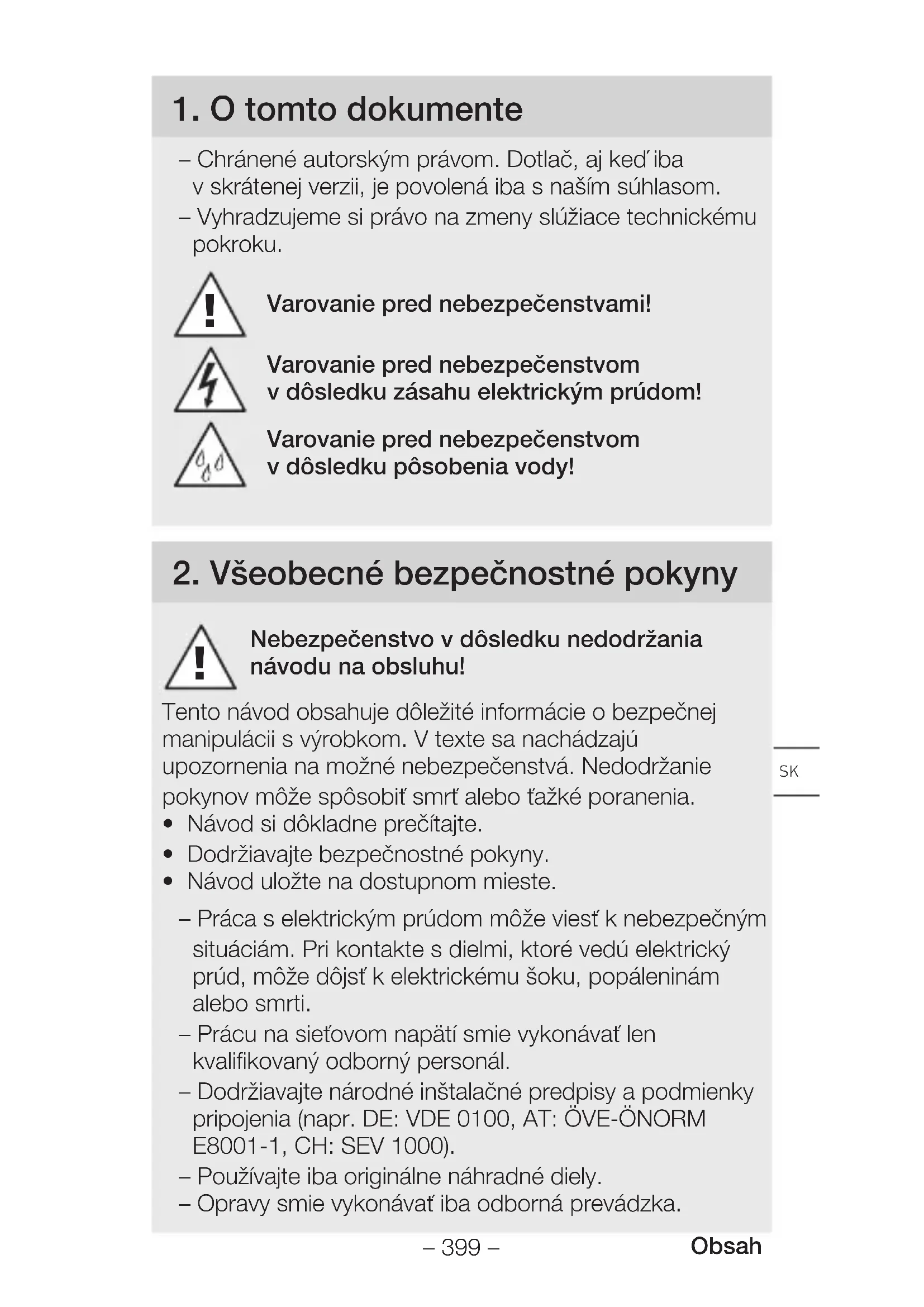

– Chránené autorským právom. Dotlač, aj keď iba v skrátenej verzii, je povolená iba s naším súhlasom.
– Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

Varovanie pred nebezpečenstvami!

Varovanie pred nebezpečenstvom v dôsledku zásahu elektrickým prúdom!

Varovanie pred nebezpečenstvom v dôsledku pôsobenia vody!

Tento návod obsahuje dôležité informácie o bezpečnej manipulácii s výrobkom. V texte sa nachádzajú upozornenia na možné nebezpečenstvá. Nedodržanie pokynov môže spôsobit' smrt' alebo t'ažké poranenia.

– Práca s elektrickým prúdom môže viest' k nebezpečným situáciám. Pri kontakte s dielmi, ktoré vedú elektrický prúd, môže dôjst' k elektrickému šoku, popáleninám alebo smrti.

– Prácu na sietovom napätí smie vykonávať len kvalifikovaný odborný personál.
– Dodržiavajte národné inštalačné predpisy a podmienky pripojenia (napr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Používajte iba originálne náhradné diely.
– Opravy smie vykonávať iba odborná prevádzka.

3. Popis výrobku

Správne používanie NightmatlQ

– Funkcia nastavenia stmievania / svitania sa uskutočnuje prostredníctvom potenciometra.

– Použitelný ako samostatný senzor.

Správne používanie NightmatlQ Plus

– Funkcia sa nastavuje pomocou aplikácie Steinel Connect.

– Použitelný ako samostatný senzor alebo zosieťovaný pomocou Bluetooth.

Princíp fungovania

– Ak je jas okolia nižší ako prahová hodnota jasu, pripojený spotrebič sa zapne.

– Ak je jas okolia vyšší ako prahová hodnota jasu, pripojený spotrebič sa vypne.

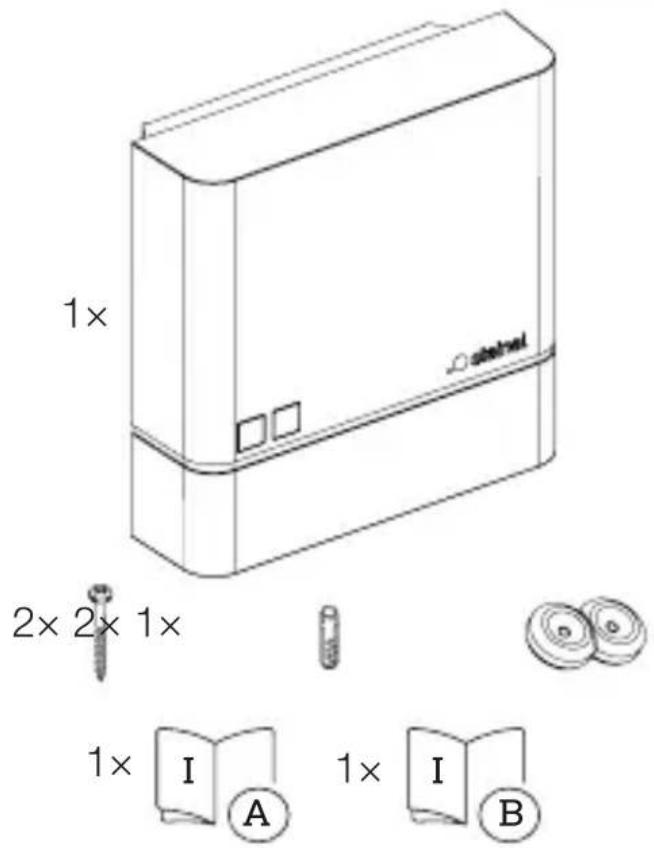

Rozsah dodávky NightmatlQ / NightmatlQ Plus

3.1

A kryt
B stavová LED
C teleso súmrakového spínača
D senzor jasu
E pripojovacia svorka
F volitelný otvor pre vedenie káblov na omietke

Napájacie vedenie pozostáva z 3-žilového kábla:

L = fáza (zvyčajne čierna, hnedá alebo sivá)

N = neutrálny vodič (zvyčajne modrý)

Tesniace zátky sú určené pre napájacie vedenie s vonkajším priemerom 5–10 mm.

5. Montáž

Pri kontakte s dielmi, ktoré vedú elektrický prúd, môže dôjstí k elektrickému šoku, popáleninám alebo smrti.

• Odpojte elektrický prúd a prerušte prívod napätia.
• Skontrolujte beznapätovosť pomocou skúšačky napätia.
• Ubezpečte sa, že prívod napätia zostane prerušený.

Nebezpečenstvo materiálnych škôd!

Zámena prípojných vedení môže spôsobit skrat.

• Identifikujte jednotlivé prípojné vedenia.
• Prípojné vedenia správne zapojte.

Príprava na montáž

- Všetky diely skontrolujte vzhľadom na poškodenie. Pri poškodeniach výrobok neuvádzajte do prevádzky.

• Vyberte vhodné miesto montáže.
  -Miesto bez otrasov.
  –Oblasti bez nebezpečenstva výbuchu.
  -Povrchy bez l'ahko horl'avého materiálu.
  –Zariadenie nesmie byť ovplyvňované svetlom pripojeného spotrebiča.

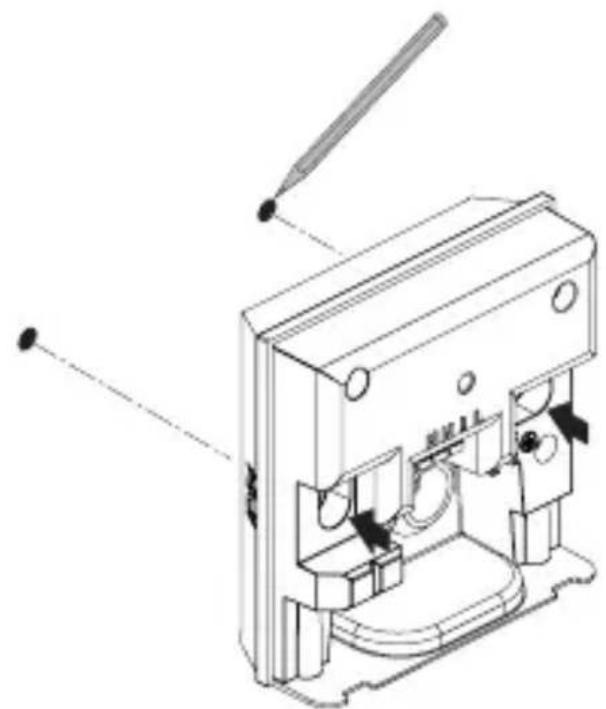

Montážny postup

5.1

• Vypnite napájanie elektrickým prúdom.
- Skontrolujte, či je odpojený prívod napätia.
- Odskrutkujte kryt a odložte ho.

5.2

- Pripojte napájacie vedenie podľa schémy zapojenia.

• Zapnite napájanie elektrickým prúdom.
  • Nastavte funkcie.

→„6. Funkcia“

6. Funkcia

NightmatIQ

Na zariadení NightmatlQ sa hodnota stmievania / svitania nastavuje ručne pomocou potenciometra na nastavenie stmievania / svitania.

Pri kontakte s dielmi, ktoré vedú elektrický prúd, môže dôjst' k elektrickému šoku, popáleninám alebo smrti.

• Odpojte elektrický prúd a prerušte prívod napätia.
• Skontrolujte beznapätovosť pomocou skúšačky napätia.
• Ubezpečte sa, že prívod napätia zostane prerušený.

- Nastavenia z výroby

– Nastavenie stmievania: 75 lx

Nastavenie stmievania (G)

Prah detegovatelného jasu (stmievanie / svitanie) je možné plynulo nastaviť od cca 1 do 75 lx.

• ⚙ = prevádzka pri stmievaní / svitaní (cca 75 lx)
• = prevádzka pri stmievaní a svitaní / nočná prevádzka (cca 1 lx)

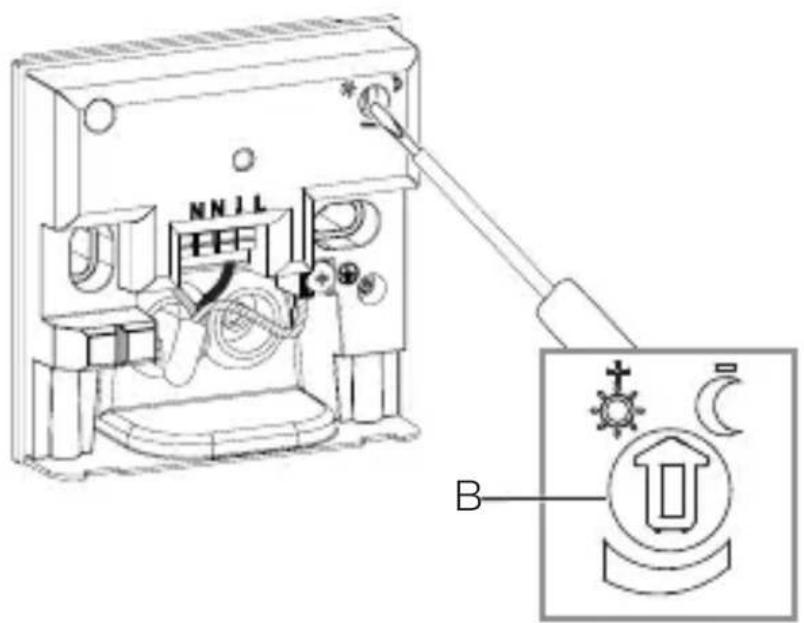

Ručné nastavenie stmievania / svitania NightmatlQ

6.1

• Vypnite napájanie elektrickým prúdom.
- Skontrolujte, či je odpojený prívod napätia.
- Odskrutkujte kryt.

6.2

NN1L B

- Požadovaný prah reakcie nastavenia stmievania / svitania nastavte plynulo pomocou skrutkovača.

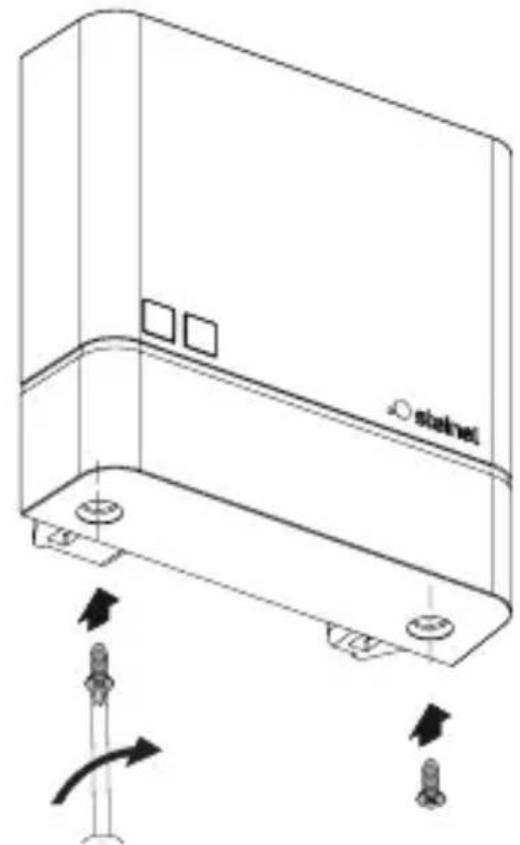

6.3

- Zapnite napájanie elektrickým prúdom.

SK

NightmatIQ Plus

Na zariadení NightmatlQ Plus sa funkcie nastavujú prostredníctvom aplikácie Steinel Connect.

Aplikácia Steinel Connect

Na konfiguráciu výrobku pomocou smartfónu alebo tabletu si musíte stiahnuť aplikáciu STEINEL Connect z obchodu s aplikáciami. Na to je potrebný smartfón alebo tablet s funkciou Bluetooth.

Funkcie, ktoré je možné nastaviť pomocou aplikácie Steinel Connect:

– nastavenie stmievania / svitania.

Upozornenie:

Je potrebné dodržiavať minimálnu vzdialenost 3 m od WiFi routera a prístupových bodov, aby sa vylúčili chybné funkcie.

Funkcia LED

Inicializácia: LED svieti trvalo.

Normálna prevádzka: LED nesvieti.

Identifikácia: LED bliká pomaly.

Aktualizácia firmvéru: LED bliká rýchlo.

Chyba: LED bliká rýchlo.

Nastavenia z výroby

– Nastavenie stmievania: 1.000 lx

Nastavenie stmievania / svitania

Prah detegovatelného jasu (stmievanie / svitanie) je možné plynulo nastaviť od cca 1 do 1.000 lx.

prevádzka pri stmievaní / svitaní (cca 1.000 lx)

prevádzka pri stmievaní a svitaní / nočná prevádzka (cca 1 lx)

Zosieťovanie pomocou Bluetooth (Bluetooth Mesh)

Senzorový spínač zodpovedá štandardu Bluetooth Mesh. Môže byť zosieťovaný so všetkými produktmi, ktoré zodpovedajú štandardu Bluetooth Mesh.

Konfigurácia senzorového spínača sa uskutočňuje prostredníctvom aplikácie Steinel Connect. Pri prvom spojení medzi senzorovým spínačom a aplikáciou Steinel Connect sa v smartfóne alebo tablete uloží príslušný sietový klúč.

Vdaka klúču je vylúčený nepovolený prístup k senzoru. Pre prístup prostredníctvom dálšieho smartfónu alebo tabletu musí byť sietový klúč zdiel'aný.

Časy spínania

Okrem nastavenia hodnoty stmievania / svitania možno cez aplikáciu nastaviť aj časy spínania, kedy sa majú pripojené spotrebiče zapnút, resp. vypnút.

NightmatlQ Plus prijíma aktuálny čas prostredníctvom Bluetooth spojenia so smartfónom / tabletom a používa ho na budúce spínanie.

Ak sa preruší napájanie zariadenia NightmatlQ Plus, stratí uložený čas. NightmatlQ Plus určuje približný čas na základe pohybu Slnka v predchádzajúcich dňoch.

Aby bolo možné obnovit' presný čas, je potrebné znova nadviazať spojenie s aplikáciou.

Pri kontakte vody a dielov, ktoré vedú elektrický prúd, môže dôjstí k elektrickému šoku, popáleninám alebo smrti.

• Výrobok čistite iba v suchom stave.

Nebezpečenstvo materiálnych škôd!

Výrobok sa môže poškodiť používaním nevhodných čistiacich prostriedkov.

Podlá platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia a batérie zbierať separovane a odovzdat na ekologickú recykláciu.

9. Záruka výrobcu

Tento výrobok spoločnosti Steinel bol vyrobený s maximálnou dôslednosťou, skontrolovaný z hládiska funkčnosti a bezpečnosti podľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebitelővi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia.

Záručné plnenie sa nevztahuje na poškodenie opotrebovatelných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou.

Đalšie následné škody na cudzích objektoch sú zo záruky vylúčené.

Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu.

Servis pre opravy: Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevztahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

10. Technické údaje

• Rozmery (H × B× T): 95 × 95 × 38 mm
  – Sietová prípojka: 220–240 V, 50/60 Hz
• Príkon: NightmatlQ < 0,7 W NightmatlQ plus < 0,5 W
  – Nastavenie stmievania / svitania: NightmatlQ: 1 – 75 lx NightmatlQ plus: 1 – 1.000 lx
  – Senzorika: fototranzistor
• Teplotný rozsah: -20 až +40 °C
• Frekvencia Bluetooth (iba NightmatlQ plus):
  2,4-2,48 GHz
  – Vysielací výkon Bluetooth (iba NightmatIQ plus):
  4 dBm / 2,5 mW
• Krytie: IP 54

Spínací výkon

– Zaťaženie žiarovky / halogénovej žiarovky: 1.000 W

- LED- / EVG - Posledný: 250 W (50 St. c < 88 μF)

11. Odstraňovanie porúch

– Poistka nie je zapnutá alebo je chybná.

- Skontrolujte vedenie pomocou skúšačky napätia.

- Skontrolujte prípojky.

– Prípadne zabudovaný sietový spínač je vypnutý.

– Nastavenie stmievania / svitania je nesprávne zvolené.

- Nanovo nastavte nastavenie stmievania / svitania.

– Poistka nie je zapnutá alebo je chybná.
