Tip produs	Întrerupător crepuscular conectat (NightmatIQ Plus)
Marcă	Steinel
Model	NightmatIQ Plus
Alimentare	220–240 V, 50/60 Hz
Consum electric	< 0,5 W
Interval de reglare a pragului de declanșare	De la 1 la 1000 lux
Tehnologie de detectare	Fototransistor
Interval de temperatură	De la -20 °C la +40 °C
Grad de protecție	IP54
Putere de comutare (lămpi incandescente/halogene)	1000 W
Putere de comutare (LED/EVG)	250 W (50 buc., c ≤ 88 μF)
Conectivitate	Bluetooth mesh (2,4–2,48 GHz, 4 dBm)
Funcții prin aplicație	Reglare prag, programare orară, rețea
LED de stare	Inițializare (aprins), normal (stins), identificare (clipire lentă), actualizare (clipire rapidă)
Montare	Pereche interioară/exterioară, încastrat sau pe suprafață
Conectare	Cablu 3 conductori (L, N, PE), diametru 5–10 mm
Conținut livrare	Aparat, 2 șuruburi, 2 dibluri, 1 capac, fișă de siguranță, ghid rapid
Garanție producător	3 ani
Întreținere	Curățare uscată, fără detergent
Siguranță	Instalare de către un electrician calificat, respectarea normelor (NF C-15100, etc.)
Reciclare	Aparat electric, nu se aruncă la gunoiul menajer

Întrebări frecvente - NightmatIQ Plus STEINEL

Cum se reglează pragul de declanșare pe NightmatIQ Plus?

Pragul de declanșare se reglează prin aplicația STEINEL Connect. Puteți alege o valoare între 1 și 1000 lux. Aparatul trebuie să fie sub tensiune și în raza Bluetooth a smartphone-ului dvs.

Cum se conectează aparatul la aplicația STEINEL Connect?

Descărcați aplicația STEINEL Connect din AppStore. Deschideți aplicația, urmați instrucțiunile pentru a adăuga un nou aparat și împerecheați-l prin Bluetooth. Asigurați-vă că LED-ul de stare clipește lent (mod identificare).

Ce fac dacă aparatul nu se aprinde?

Verificați mai întâi dacă siguranța este pornită și dacă întrerupătorul de rețea eventual este în poziția PORNIT. Controlați cablul cu un tester de tensiune. De asemenea, ajustați pragul de declanșare dacă este reglat greșit.

Care este raza Bluetooth a NightmatIQ Plus?

Raza Bluetooth tipică este de aproximativ 10 metri în interior. Pentru a evita interferențele, mențineți o distanță de cel puțin 3 metri între aparat și routerul WiFi sau punctele de acces.

Se poate instala aparatul în exterior?

Da, NightmatIQ Plus are un grad de protecție IP54, ceea ce îl face potrivit pentru instalare în exterior, cu condiția să fie montat corect, ferit de șocuri și zone explozive.

Cum se curăță aparatul?

Curățați aparatul uscat cu o cârpă moale. Nu folosiți niciodată apă sau detergent, deoarece umezeala poate deteriora componentele electrice.

Care este garanția NightmatIQ Plus?

Garanția producătorului este de 3 ani de la data achiziției, cu condiția prezentării dovezii de cumpărare originale și a unei utilizări conforme. Acoperă defectele de material sau de fabricație.

Pot folosi aparatul fără aplicație?

Da, NightmatIQ Plus poate fi folosit ca un întrerupător crepuscular simplu cu un prag de declanșare implicit de 1000 lux. Cu toate acestea, fără aplicație, nu puteți modifica pragul nici programa ore de comutare.

Cum se actualizează firmware-ul?

Actualizările firmware-ului se fac prin aplicația STEINEL Connect. Când o actualizare este disponibilă, LED-ul clipește rapid. Urmați instrucțiunile din aplicație pentru a o descărca și instala.

Ce fac în caz de pană de curent?

Aparatul pierde ora înregistrată în timpul unei pene de curent. Calculează o oră aproximativă bazată pe traiectoria soarelui din ziua precedentă. Pentru a restabili ora exactă, reconectați aplicația STEINEL Connect.

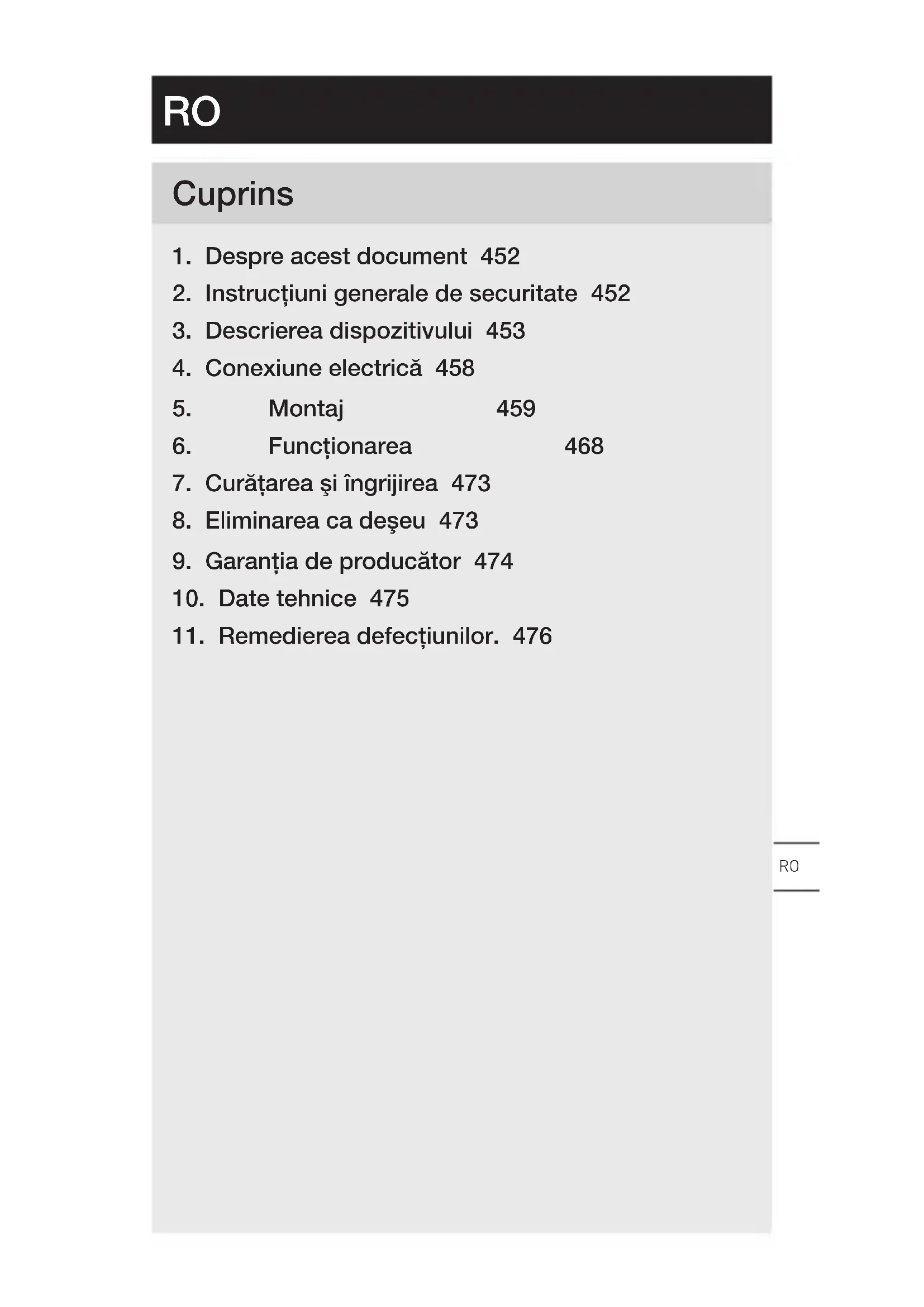

MANUAL DE UTILIZARE NightmatIQ Plus STEINEL

1. Despre acest document 452
2. Instructiuni generale de securitate 452
3. Descrierea dispozitivului 453
4. Conexiune electrică 458
5. Montaj 459
6. Functionarea 468
7. Curățarea și îngrijirea 473
8. Eliminarea ca deşeu 473
9. Garantia de producător 474
10. Date tehnice 475
11. Remedierea defectiunilor. 476

1. Despre acest document

– Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Atentie, pericole!

Atenție, pericole din cauza curentului electric!

Atentie, pericole din cauza apei!

2. Instructiuni generale de securitate

Pericol din cauza nerespectării instrucțiunilor de utilizare!

Aceste instrucțiuni conțin informații importante despre utilizarea sigură a aparatului. Se atrage atenția în mod deosebit asupra pericolelor posibile. Nerespectarea poate duce la deces sau la vătămări corporale grave.

• Citiți cu atenție instrucțiunile.
• Respectați instrucțiunile de siguranță.
• Păstrați la îndemână.

- Manipularea componentelor conducătoare de curent electric poate duce la situații periculoase. Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

- Lucrările la tensiunea de rețea se pot realiza numai de către personal calificat de specialitate.

- Se vor respecta normele de instalare și condițiile de ra-cordare uzuale în țara respectivă (de ex. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Folosiți numai piese de schimb originale.

– Reparațiile se vor efectua numai de către firme de specialitate.

3. Descrierea dispozitivului

Utilizare conform destinației NighmatIQ

• Comutator fotoelectric, adecvat pentru montarea pe perete în zona interioară și zona exterioară.
• Functia Setarea luminozității de comutare se poate regla prin intermediul potențiometrului.
• Utilizabil ca senzor individual.

Utilizare conform destinatiei NighmatIQ Plus

• Comutator fotoelectric, adecvat pentru montarea pe perete în zona interioară și zona exterioară.
• Functiile se pot regla prin aplicația Steinel Connect:
• Utilizabil ca senzor individual sau interconectat cu Bluetooth.

Principiul funcționării

• Comutatorul fotoelectric detectează luminozitatea ambientală cu ajutorul senzorului de lumină și o compară pe aceasta cu valoarea-prag de luminozitate setată.
  – Dacă lumina ambientală este mai slabă decât valoarea-prag de luminozitate, consumatorul conectat se aprinde.
  – Dacă lumina ambientală este mai puternică decât valoarea-prag de luminozitate, consumatorul conectat se stinge.

Volumul livrării NightmatlQ / NightmatlQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 şuruburi
• 2 dibluri
• 1 Buşon de etanşare
• 1 Fişă tehnică de securitate
• 1 Ghid rapid de inițiere

Dimensiunile produsului NightmatIQ / NightmatIQ Plus

3.2

RO

Prezentare generală a aparatului NightmatlQ

3.3

A B C D E F

A Mască
B Potențiometru Setarea luminozității de comutare
C Carcasă comutator fotoelectric
D Senzor de luminozitate
E Bornă de conexiune
F Deschidere optională pentru cablare pe tencuială

3.4

G

G Detaliu: potențiometru Setarea luminozității de comutare

Prezentare generală a aparatului NightmatlQ Plus

3.5

A B C D E F

A Mască
B LED de stare
C Carcasă comutator fotoelectric
D Senzor de luminozitate
E Bornă de conexiune
F Deschidere optională pentru cablare pe tencuială

4. Conexiune electrică

Schemă de conexiuni

4.1

Circuitul de alimentare este format dintr-un cablu cu 3 fire:

L = conductor de fază (de obicei negru, maro sau gri)

N = conductor neutru (de obicei albastru)

Aparatul poate fi conectat și electric după un întrerupător de rețea, dacă se garantează că întrerupătorul de rețea este permanent în stare pornită.

Bușoanele de etanșare sunt prevăzute pentru un cablu de alimentare cu un diametru exterior de 5 – 10 mm.

5. Montaj

Pericol din cauza curentului electric!

Atingerea pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces.

• Opriti curentul și întrerupeți alimentarea cu tensiune.
• Verificați absența tensiunii cu ajutorul unui creion de tensiune.
• Asigurați-vă că alimentarea cu tensiune rămâne întreruptă.

Pericol de daune materiale!

O eventuală inversare a cablurilor de conexiune poate duce la scurtcircuit.

• Identificati cablurile de conexiune.
• Conectați corect cablurile de conexiune.

Pregătirea montajului

- Verificați toate componentele pentru a constata dacă prezintă deteriorări. Nu puneți în funcțiune aparatul dacă prezintă deteriorări.

- Alegeți un loc de montaj adecvat. -Fără vibrații. -Nu în zone cu pericol de explozie. -Nu pe suprafețe ușor inflamabile. -Aparatul nu trebuie să fie influențat de lumina consumatorului conectat.

Etapele montării

5.1

• Opriti alimentarea cu tensiune.
• Verificați ca alimentarea cu tensiune să fie oprită.
• Desfaceți masca din şuruburi și scoateți-o.

5.2

- Marcați locul unde vor fi găurile.

5.3

- Faceți găurile (∅ 6 mm) și introduceți diblurile.

RO

Varianta sub tencuială

5.4

• Treceți cablul prin aparat.
• Fixați aparatul aplicând un cuplu de strângere de max. 1 Nm.

Varianta pe tencuială

5.5

- Spargeti deschiderea optională pentru cablare pe tencuială, folosind cu atenție o șurubelnită.

5.6

- Introduceti bușoanele de etanșare.

5.7

max. 1 Nm

• Treceți cablul prin aparat.
• Fixați aparatul aplicând un cuplu de strângere de max. 1 Nm.

5.8 NNIL

- Conectați cablul de alimentare conform schemei de conexiuni.

→„4. Conexiune electrică”

RO

5.9

- Fixați capacul în şuruburi.

5.11

I O

• Porniți alimentarea cu tensiune.
• Reglati funcțiile.
  →„6. Functionarea”

RO

6. Functionarea

NightmatIQ

La NightmatlQ setarea luminozității de comutare se face manual, cu potențiometrul pentru setarea luminozității de comutare.

Pericol din cauza curentului electric!

Atingerea pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces.

• Opriti curentul și întrerupeți alimentarea cu tensiune.
• Verificați absența tensiunii cu ajutorul unui creion de tensiune.
• Asigurați-vă că alimentarea cu tensiune rămâne întreruptă.

- Reglaje din fabrică

– Luminozitate de comutare: 75 lucși

Reglarea luminozității de comutare (G)

Pragul de comutare (luminozitatea de comutare) poate fi reglat continuu de la cca. 1 lucși până la 75 lucși.

- ⚙ = regim de amurg (cca. 75 lucsi) - Ⓞ = regim de amurg / regim de noapte (cca. 1 lux)

Setarea manuală a luminozității de comutare NightmatlQ

6.1

• Opriti alimentarea cu tensiune.
• Verificați ca alimentarea cu tensiune să fie oprită.
• Desfaceți masca din şuruburi.

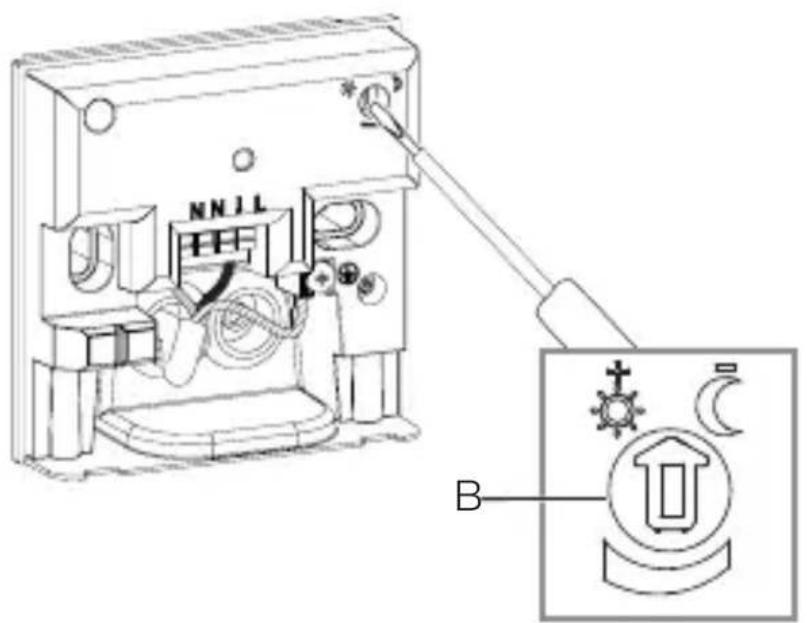

6.2

NN11 B

- Setați pragul de declanșare / luminozitatea de comutare în mod continuu, cu ajutorul unei şurubelnite.

6.3

- Fixați capacul în şuruburi.

6.4

I O

- Porniți alimentarea cu tensiune.

NightmatIQ Plus

La NightmatlQ Plus setarea funcțiilor se face prin aplicația Steinel Connect.

Aplicația Steinel Connect

Pentru configurarea aparatului folosind un smartphone sau o tabletă trebuie descărcată aplicația STEINEL Connect din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth.

Funcțiile care se pot regla prin aplicația Steinel Connect: – Setarea luminozității de comutare.

Indicatie:

Trebuie respectată o distanță minimă de 3 m față de router-ul Wi-Fi și față de punctele de acces, pentru a exclude disfuncțiile.

Functie LED

Inițializare: LED-ul luminează permanent.

Regim normal: LED-ul este stins

Identificare: LED-ul clipeşte lent.

Eroare: LED-ul clipeşte rapid.

Reglaje din fabrică

– Luminozitate de comutare: 1.000 lucși

Setarea luminozității de comutare

Pragul de comutare (luminozitatea de comutare) poate fi reglat continuu de la cca. 1 lucși până la 1.000 lucși.

regim de amurg (cca. 1.000 lucşi)

regim de amurg / regim de noapte (cca. 1 lux)

Interconectare prin Bluetooth (Bluetooth Mesh)

Întrerupătorul cu senzor corespunde standardului Bluetooth Mesh. Acesta poate fi interconectat cu toate produsele care corespund standardului Bluetooth Mesh. Configurarea întrerupătorului cu senzor se face prin aplicația Steinel Connect. La prima conectare între întrerupătorul cu senzor și aplicația Steinel Connect, codul de rețea corespunzător se salvează pe smartphone sau pe tabletă. Existența codului exclude accesul neautorizat asupra senzorului.

Pentru a avea acces printr-un alt smartphone sau tabletă, trebuie partajat codul rețelei.

Ore de comutare

Pe lângă setarea luminozității de comutare, prin intermediul aplicației se pot seta și orele de comutare la care să se APRINDĂ, respectiv STINGĂ consumatorii conectați.

Prin conexiunea Bluetooth cu un smartphone / tabletă, NightmatlQ plus primește ora exactă și o folosește pentru următoarea operație de comutare.

Dacă alimentarea cu tensiune a NightmatlQ plus se întrerupe, ora salvată se pierde. Pe baza cursei solare din ziua precedentă, NightmatlQ plus determină o oră aproximativă. Pentru a restabili ora exactă este necesară o nouă conectare la aplicație.

7. Curățarea și îngrijirea

Aparatul nu necesită întreținere.

Pericol din cauza curentului electric!

Contactul apei cu pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces.

- Nu curățați aparatul decât în stare uscată.

Pericol de daune materiale!

Folosirea unor detergenti inadecvați poate deteriora aparatul.

- Curățați aparatul cu o lavetă ușor umezită, fără detergent.

8. Eliminarea ca deşeu

Aparatele electrice, bateriile, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice și bateriile la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice și bateriile care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

9. Garantia de producător

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație.

Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre.

Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficientelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Reparații și postgaranție: După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiați de reparații în garanție, informați-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.

10. Date tehnice

– Dimensiuni (înălțime × lățimex adâncime): 95 × 95 × 38 mm

– Alimentare de la rețea: 220–240 V, 50/60 Hz

- Consum de putere: NightmatIQ < 0,7 W NightmatIQ plus < 0,5 W

- Setarea luminozității de comutare NightmatlQ: 1 – 75 lucși

NightmatlQ plus: 1 – 1.000 lucşi

– Senzori: fototranzistor

- Interval termic: -20 până la +40 °C

– Frecvență Bluetooth (numai NightmatlQ plus): 2,4–2,48 GHz

- Putere de emisie Bluetooth (numai NightmatIQ plus):

4 dBm / 2,5 mW

Capacitate de comutare

– Sarcină bec / lampă cu halogen: 1.000 W

- LED- / EVG - Ultima: 250 W (50 St. c < 88 μF)

11. Remedierea defectiunilor.

Aparat fără tensiune.

– Siguranță necuplată sau defectă.

• Cuplați siguranța.
• Dacă este defectă, schimbați siguranța.

- Cablu întrerupt.

- Verificați cablul cu un testor de tensiune.

- Scurtcircuit în cablul de alimentare.

– Întrerupătorul de rețea eventual existent este decuplat.

- Cuplați întrerupătorul de rețea.

Aparatul nu se aprinde.

– Reglarea luminozității de comutare este incorrectă.

- Resetați luminozitatea de comutare.

– Întrerupător de rețea OPRIT.

- Porniți întrerupătorul de rețea.

– Siguranță necuplată sau defectă.

• Cuplați siguranța.
• Dacă este defectă, schimbați siguranța.

SI

Vsebina
