BEDIENUNGSANLEITUNG NightmatIQ Plus STEINEL

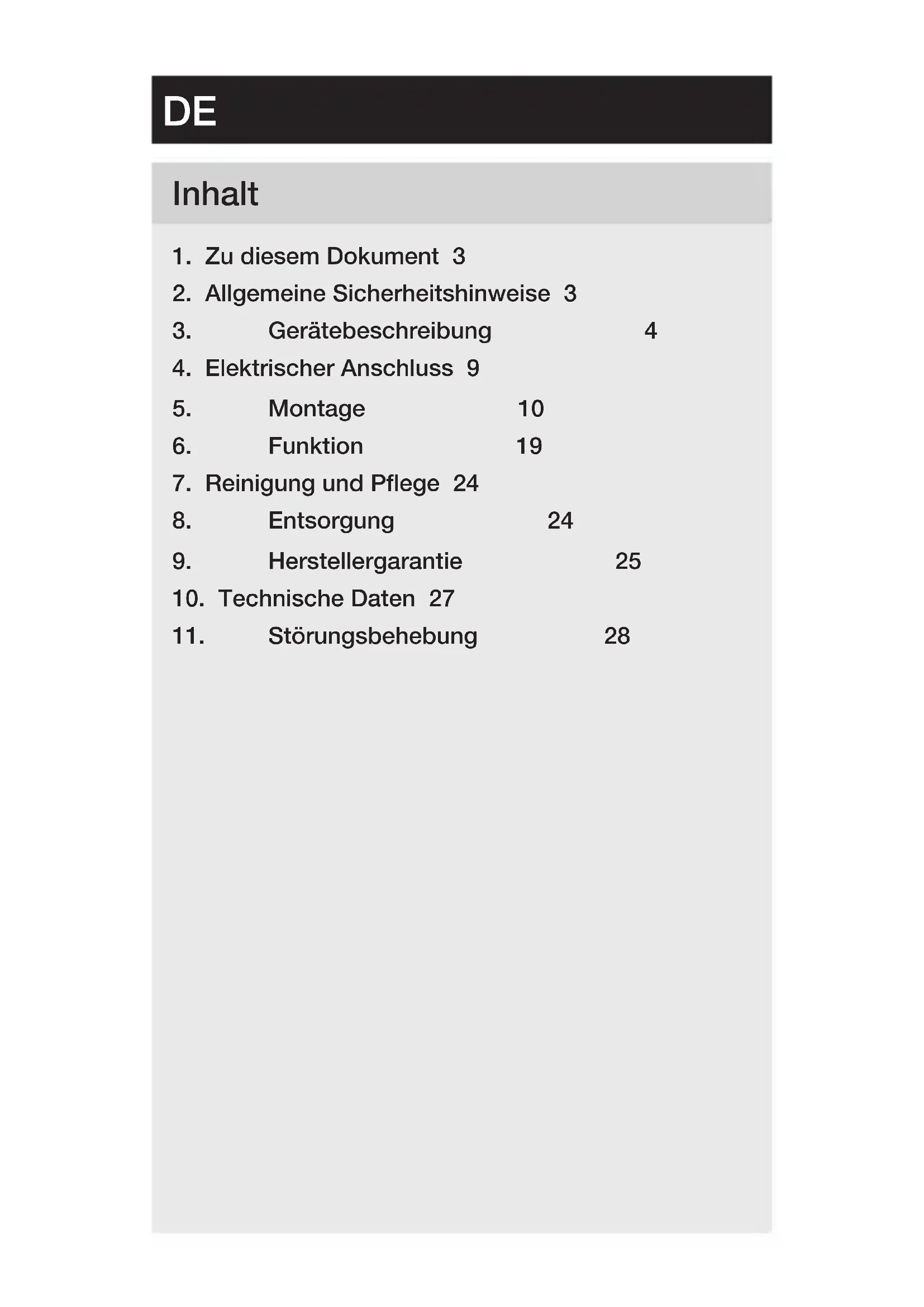

1. Zu diesem Dokument 3

2. Allgemeine Sicherheitshinweise 3

3. Gerätebeschreibung 4

4. Elektrischer Anschluss 9

7. Reinigung und Pflege 24

10. Technische Daten 27

11. Störungsbehebung 28

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.

• Sicherheitshinweise befolgen.

• Zugänglich aufbewahren. – Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. – Die Arbeit an der Netzspannung ist nur durch qualifizier- tes Fachpersonal zulässig. – Landesübliche Installationsvorschriften und Anschluss- bedingungen sind zu beachten (z.B. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV1000). – Nur Original-Ersatzteile verwenden. – Reparaturen sind nur durch Fachbetriebe zulässig.– 4 – Inhalt

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch NighmatIQ – Dämmerungsschalter, zur Wandmontage im Innen- und Außenbereich geeignet. – Funktion Dämmerungseinstellung über Poti einstellbar. – Als Einzelsensor verwendbar. Bestimmungsgemäßer Gebrauch NighmatIQ Plus – Dämmerungsschalter, zur Wandmontage im Innen- und Außenbereich geeignet. – Funktionen über Steinel Connect App einstellbar. – Als Einzelsensor oder mit Bluetooth vernetzt verwendbar. Funktionsprinzip – Der Dämmerungsschalter erfasst mit Hilfe des Lichtsensors die Umgebungshelligkeit und vergleicht diese mit dem eingestellten Helligkeitsschwellenwert. – Liegt die Umgebungshelligkeit unter dem Helligkeits- schwellenwert, wird der angeschlossene Verbraucher eingeschaltet. – Liegt die Umgebungshelligkeit über dem Helligkeits- schwellenwert, wird der angeschlossene Verbraucher ausgeschaltet.– 5 –

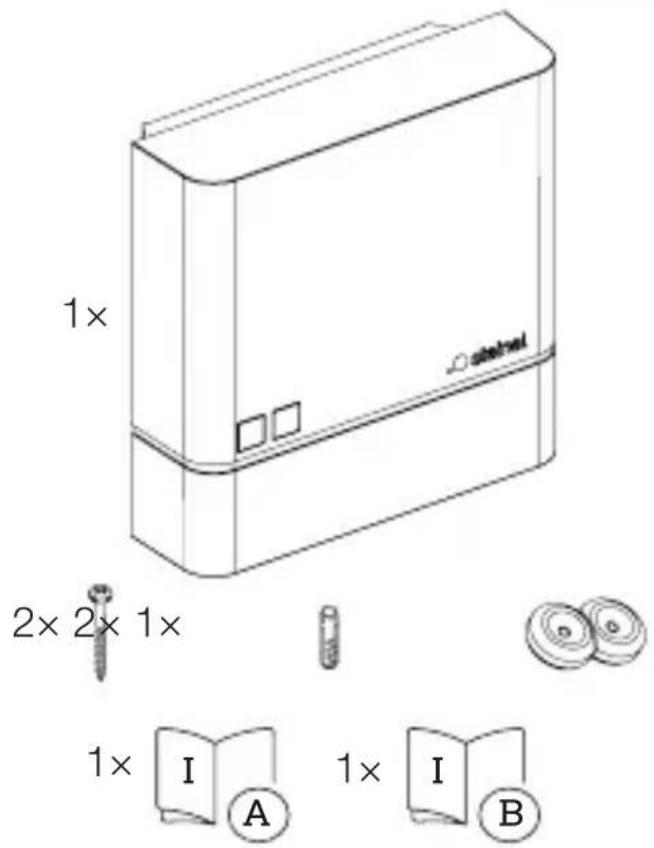

Inhalt Lieferumfang NightmatIQ / NightmatIQ Plus

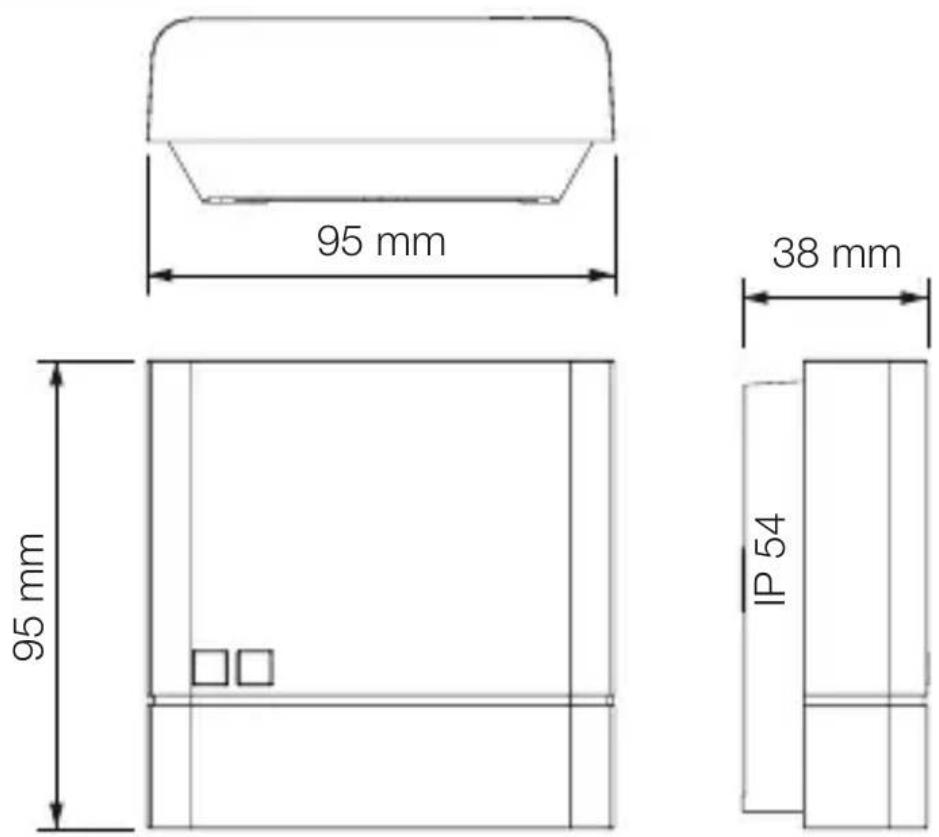

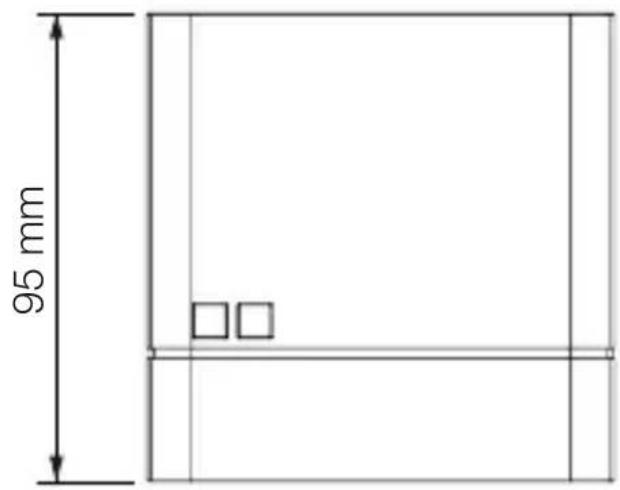

– 1 NightmatIQ/NightmatIQ Plus – 2 Schrauben – 2 Dübel – 1 Dichtstopfen – 1 Sicherheitsdatenblatt – 1 Quick-Start– 6 – Inhalt Produktmaße NightmatIQ / NightmatIQ Plus

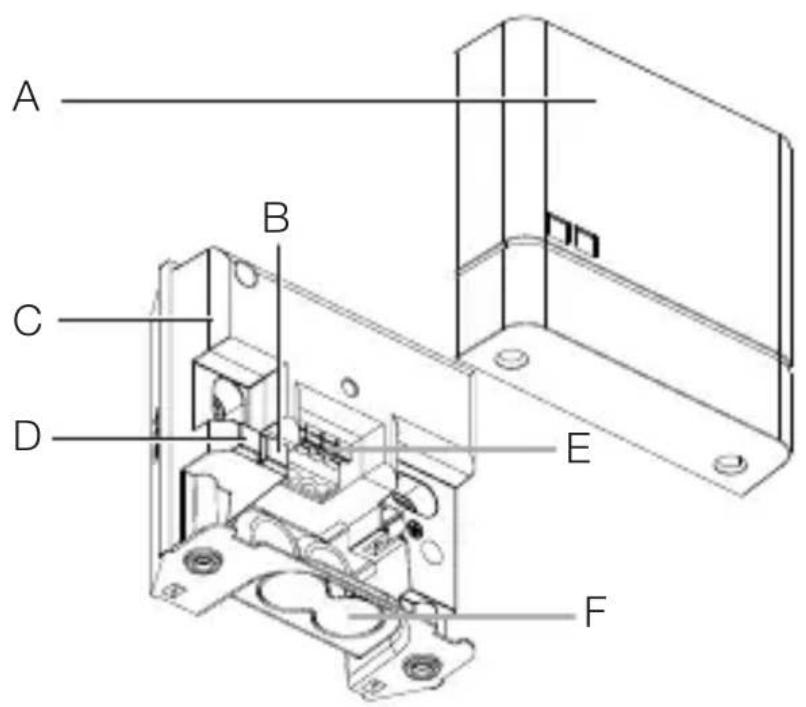

Inhalt Geräteübersicht NightmatIQ

A Abdeckung B Poti Dämmerungseinstellung C Gehäuse Dämmerungsschalter D Helligkeitssensor E Anschlussklemme F Optionale Önung für Aufputzverkabelung

G Detail: Poti Dämmerungseinstellung– 8 – Inhalt Geräteübersicht NightmatIQ Plus

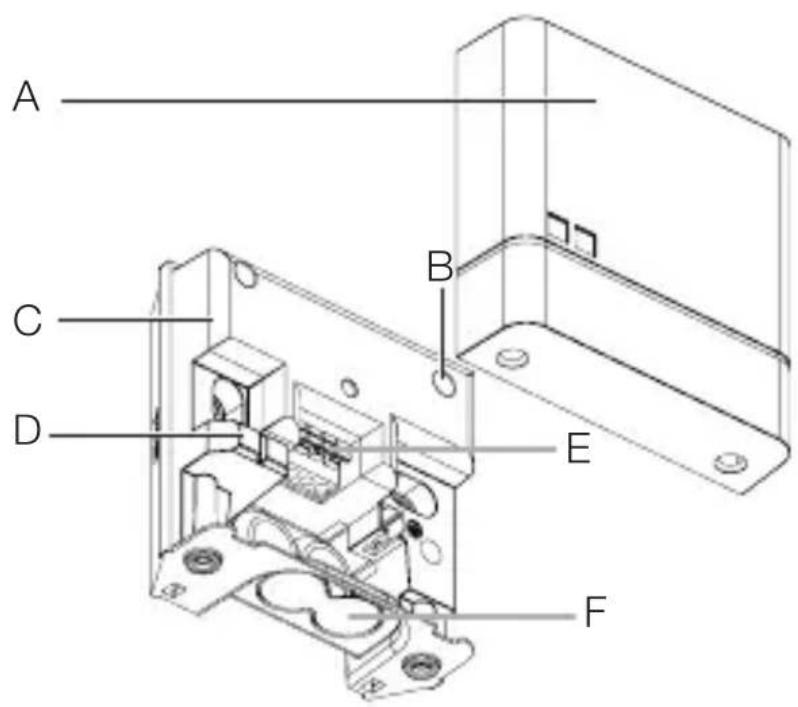

A Abdeckung B Status-LED C Gehäuse Dämmerungsschalter D Helligkeitssensor E Anschlussklemme F Optionale Önung für Aufputzverkabelung– 9 –

4. Elektrischer Anschluss

Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist. Die Dichtstopfen sind für eine Netzzuleitung mit einem Außendurchmesser von 5 – 10mm vorgesehen.– 10 – Inhalt

Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.

• Spannungsfreiheit mit Spannungs prüfer kontrollieren.

• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt. Gefahr von Sachschäden! Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.

• Anschlussleitungen korrekt verbinden. Montagevorbereitung

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Gerät nicht in Betrieb nehmen.

• Geeigneten Montageort auswählen. – Erschütterungsfrei. – Nicht in explosionsgefährdeten Bereichen. – Nicht auf leicht entflammbaren Oberflächen. – Das Gerät darf nicht durch das Licht des angeschlossenen Verbrauchers beeinflusst werden.– 11 –

Inhalt Montageschritte

• Stromversorgung abschalten.

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.

• Abdeckung abschrauben und abziehen.

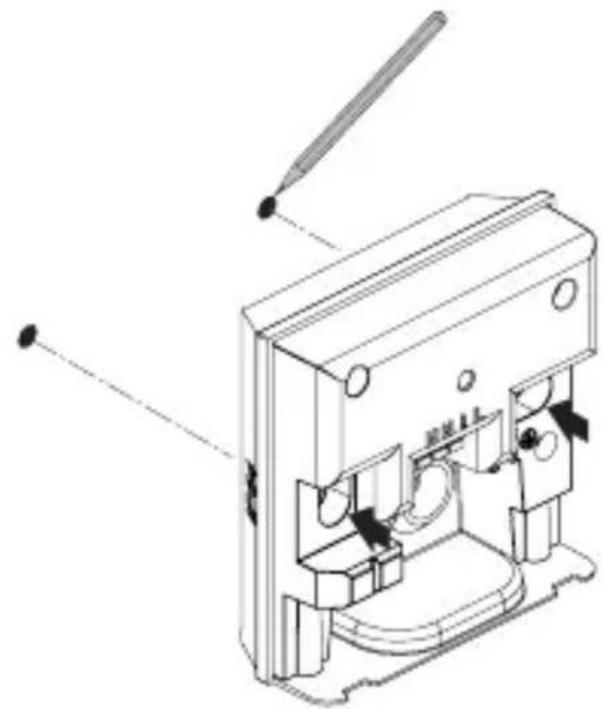

• Bohrlöcher anzeichnen.– 12 – Inhalt

• Löcher bohren (Ø 6 mm) und Dübel einsetzen.– 13 –

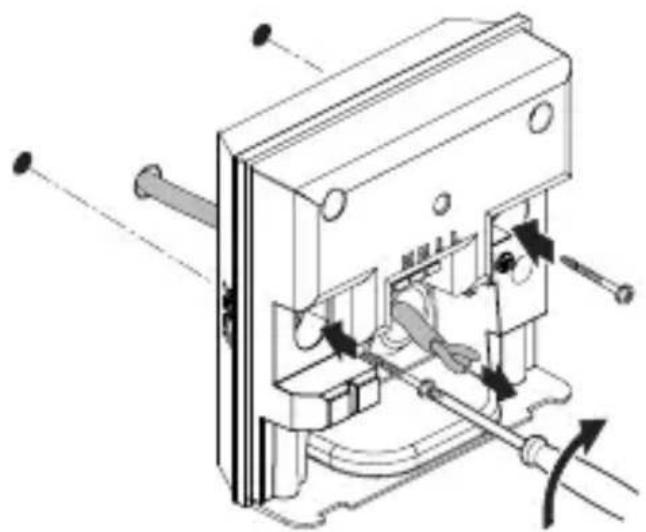

Inhalt Unterputz-Variante

• Kabel durch das Gerät führen.

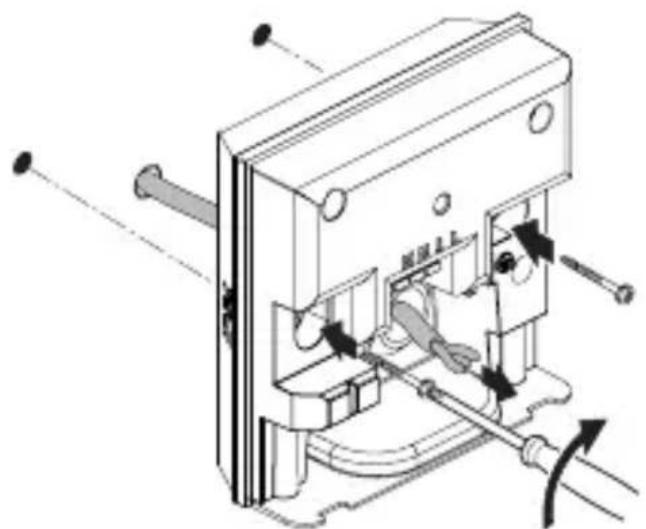

• Gerät mit einem Drehmoment von max. 1Nm anschrauben.– 14 – Inhalt Aufputz-Variante

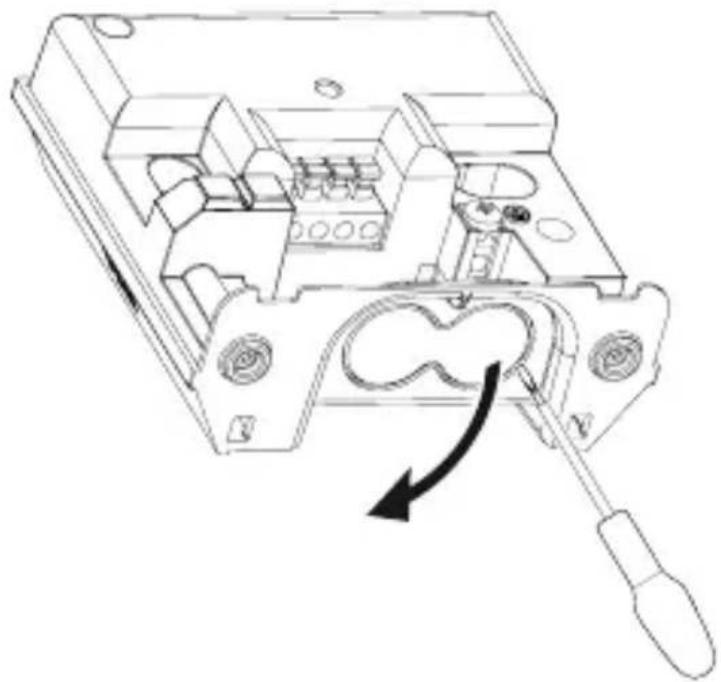

• Die optionale Önung für Aufputzverkabelung vorsichtig mit einem Schraubendreher herausbrechen.

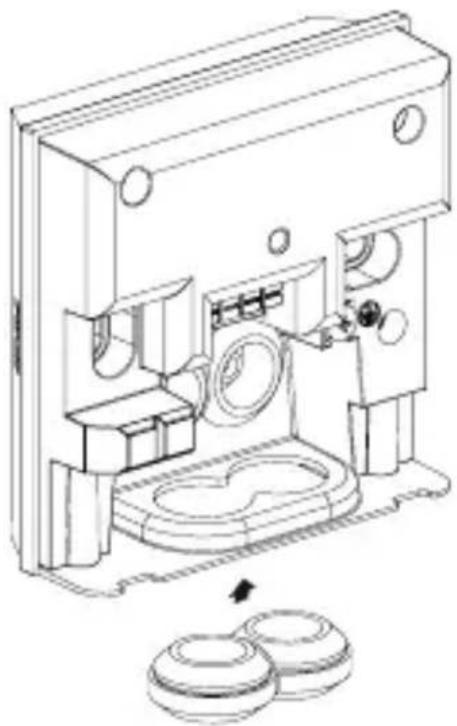

• Dichtstopfen einsetzen.– 15 –

• Kabel durch das Gerät führen.

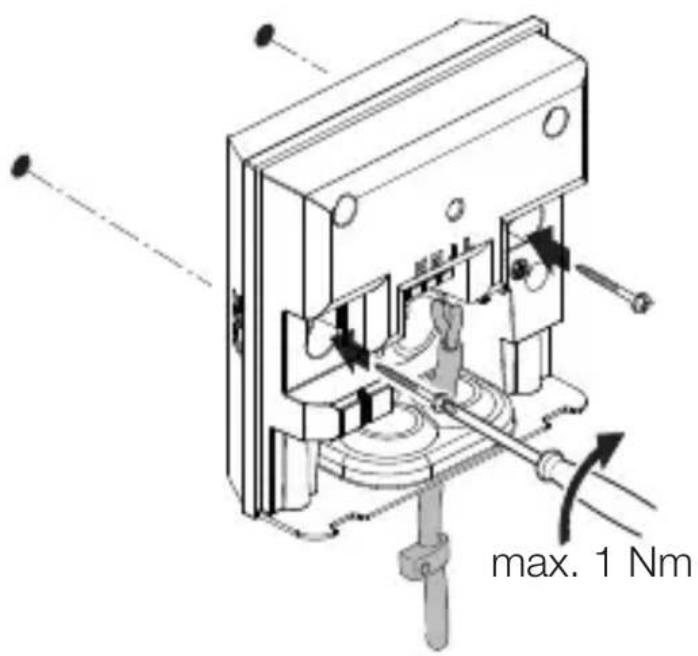

• Gerät mit einem Drehmoment von max. 1Nm anschrauben.– 16 – Inhalt

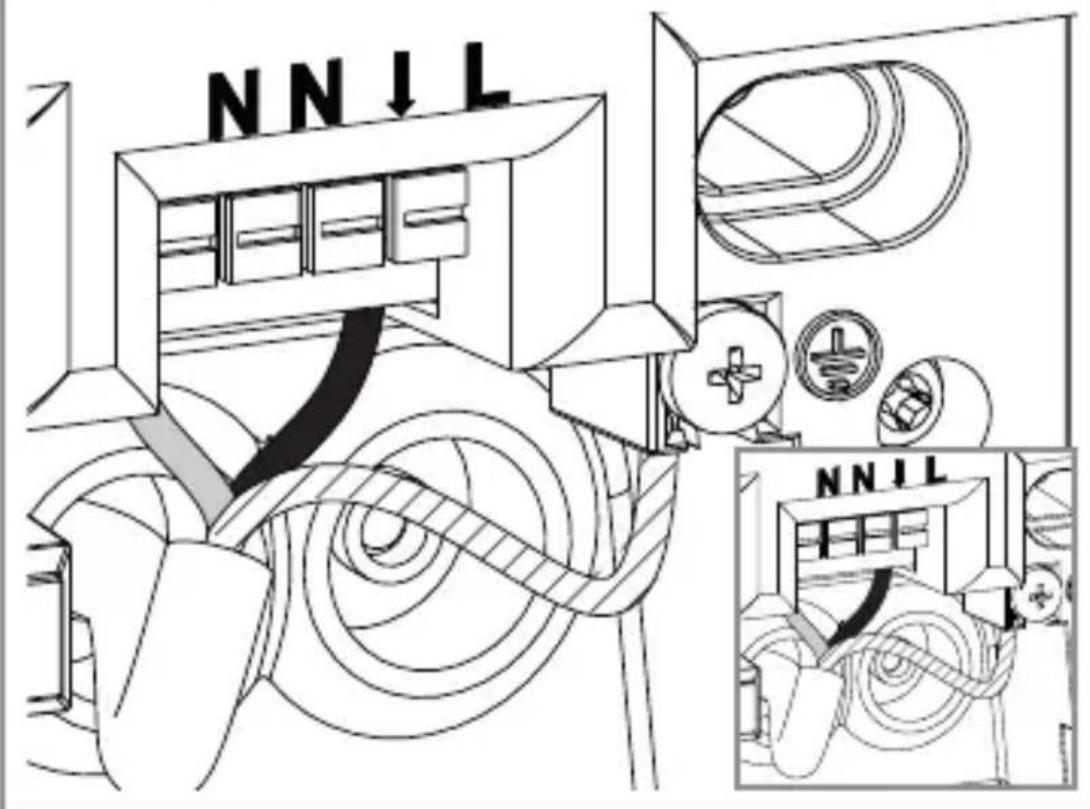

• Netzzuleitung laut Schaltplan anschließen. % „4. Elektrischer Anschluss“– 17 –

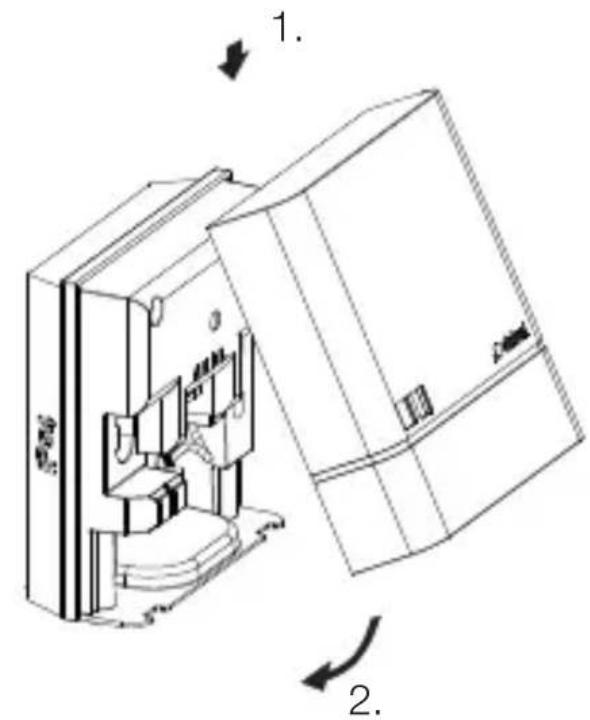

• Abdeckung aufsetzen.

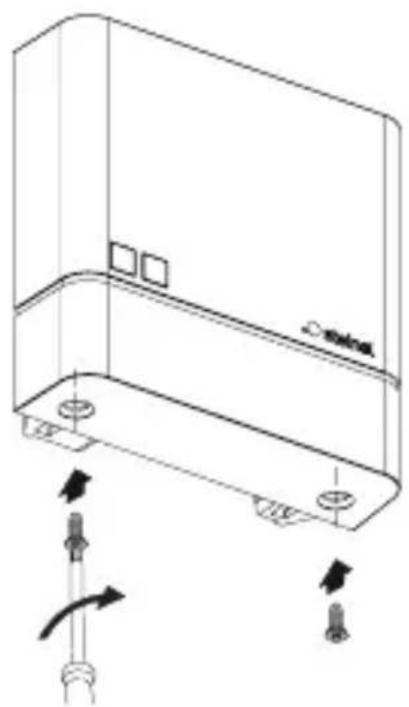

• Abdeckung anschrauben.– 18 – Inhalt

• Stromversorgung einschalten.

• Funktionen einstellen. % „6. Funktion“– 19 –

NightmatIQ Bei der NightmatIQ wird die Dämmerungseinstellung manuell über den Poti Dämmerungseinstellung vorgenommen. Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.

• Spannungsfreiheit mit Spannungs prüfer kontrollieren.

• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt.

• Werkseinstellungen – Dämmerungseinstellung: 75Lux Dämmerungseinstellung (G) Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 1 – 75Lux eingestellt werden.

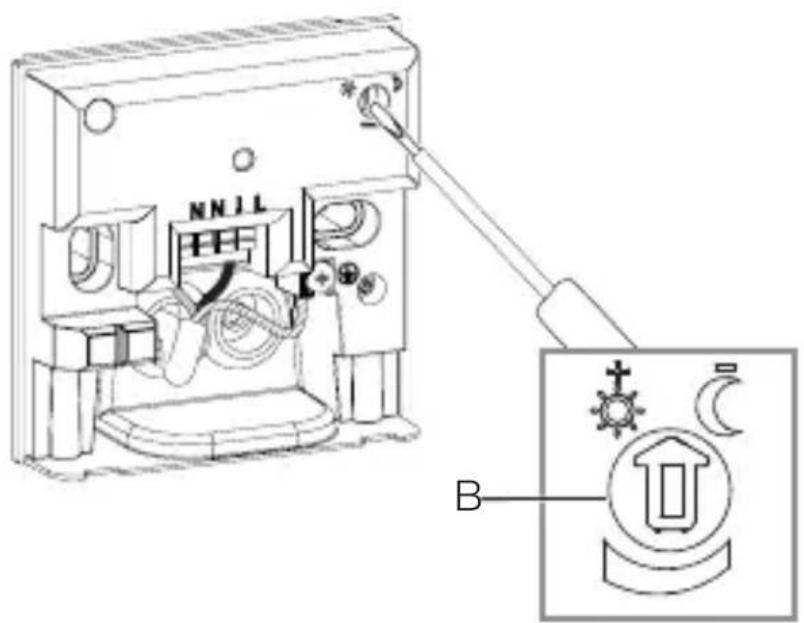

= Dämmerungsbetrieb (ca. 75Lux) – = Dämmerungsbetrieb/Nachtbetrieb (ca. 1Lux)– 20 – Inhalt Manuelle Dämmerungseinstellung NightmatIQ

• Stromversorgung abschalten.

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.

• Abdeckung abschrauben.

• Gewünschte Ansprechschwelle der Dämmerungsein- stellung stufenlos mit dem Schraubendreher einstellen.– 21 –

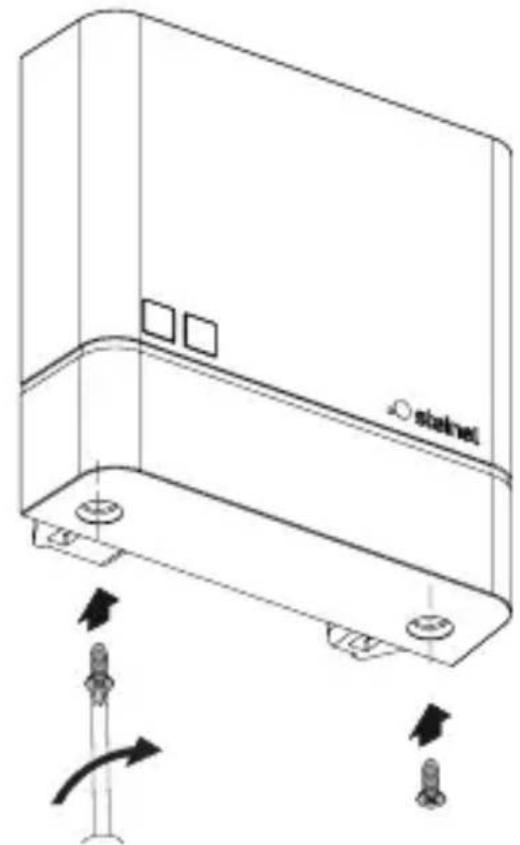

• Abdeckung anschrauben.

• Stromversorgung einschalten.– 22 –InhaltNightmatIQ PlusBei der NightmatIQ Plus erfolgt die Einstellung der Funktionen über die Steinel Connect App.Steinel Connect AppFür die Konfiguration des Geräts mit Smartphone oder Tablet muss die STEINEL Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich.Android iOSFunktionen, die durch die Steinel Connect App einstellbar sind: – Dämmerungseinstellung.Hinweis:Es muss ein Mindestabstand von 3m zum WLAN-Router und zu den Access Points eingehalten werden, um Fehlfunktionen auszuschließen.LED-Funktion Initialisierung: LED leuchtet dauerhaft.Normalbetrieb: LED aus.Identifizierung: LED blinkt langsam.Firmware Update: LED blinkt schnell.Fehler: LED blinkt schnell. New App!

Inhalt Werkseinstellungen – Dämmerungseinstellung: 1.000Lux Dämmerungseinstellung Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 1 – 1.000Lux eingestellt werden. – = Dämmerungsbetrieb (ca. 1.000Lux) – = Dämmerungsbetrieb/Nachtbetrieb (ca. 1Lux) Bluetooth Vernetzung (Bluetooth Mesh) Der Sensor-Schalter entspricht dem Bluetooth Mesh Standard. Er kann mit allen Produkten die dem Bluetooth Mesh Standard entsprechen vernetzt werden. Die Konfiguration des Sensor-Schalters erfolgt per Steinel Connect App. Bei der ersten Verbindung zwischen Sensor-Schalter und Steinel Connect App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüs- sel gespeichert. Durch die Schlüssel ist ein unbefugter Zugri auf den Sensor ausgeschlossen. Für den Zugri über ein weiteres Smartphone oder Tablet muss der Netzwerkschlüssel geteilt werden. Schaltzeiten Neben der Einstellung zum Dämmerungswert können über die App auch Schaltzeiten eingestellt werden bei denen angeschlossene Verbraucher EIN bzw. AUS geschaltet werden. Die NightmatIQ plus erhält durch die Bluetooth-Verbindung mit einem Smartphone/Tablet die aktuelle Uhrzeit und nutzt diese für die zukünftige Schalthandlung. Wird die Spannungsversorgung der NightmatIQ plus unterbrochen, verliert sie die gespeicherte Uhrzeit. Auf Basis des Sonnenverlaufs der vorherigen Tage ermittelt die NightmatIQ plus eine ungefähre Uhrzeit. Um die exakte Uhrzeit wiederherzustellen ist eine erneute Verbindung mit der App erforderlich.– 24 – Inhalt

7. Reinigung und Pflege

Das Gerät ist wartungsfrei. Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

• Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

Elektrogeräte, Batterien, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte und Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte und Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.– 25 –

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitäts- ansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINELProdukte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINELProdukt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transport- risiken der Rücksendung. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungs- ansprüchen – einschließlich besonderer Schutz- bestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetz- lichen Rechte bei Mängeln ist unentgeltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:– 26 – Inhalt – bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINELProdukt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, – wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind, – wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten. Geltung deutschen Rechts Es gilt deutsches Recht unter Ausschluss des Überein- kommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produkt- bezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestras- se 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. HERSTELLER

10. Technische Daten

– Abmessungen (H×B×T): 95×95×38mm – Netzanschluss: 220 – 240V, 50/60Hz – Leistungsausnahme: NightmatIQ <0,7W NightmatIQ plus <0,5W – Dämmerungseinstellung: NightmatIQ: 1 – 75Lux NightmatIQ plus: 1 – 1.000Lux – Sensorik: Phototransistor – Temperaturbereich: -20 bis +40°C – Frequenz Bluetooth (nur NightmatIQ plus): 2,4 – 2,48GHz – Sendeleistung Bluetooth (nur NightmatIQ plus): 4dBm/2,5mW – Schutzart: IP54 Schaltleistung – Glüh-/Halogenlampenlast: 1.000W – LED-/EVG – Last: 250W (50 St. c < 88µF)– 28 – Inhalt

11. Störungsbehebung

Gerät ohne Spannung. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen. – Leitung unterbrochen.

• Leitung mit Spannungsprüfer überprüfen. – Kurzschluss in der Netzzuleitung.

• Anschlüsse überprüfen. – Eventuell vorhandener Netzschalter aus.

• Netzschalter einschalten. Gerät schaltet nicht ein. – Dämmerungseinstellung falsch gewählt.

• Dämmerungseinstellung neu einstellen. – Netzschalter AUS.

• Netzschalter einstellen. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen.GB Contents
