Tuotetyyppi	Yhdistetty hämäräkytkin (NightmatIQ Plus)
Merkki	Steinel
Malli	NightmatIQ Plus
Syöttöjännite	220–240 V, 50/60 Hz
Sähkönkulutus	< 0,5 W
Kytkentäkynnyksen säätöalue	1–1000 luksia
Tunnistustekniikka	Fototransistori
Lämpötila-alue	–20 °C – +40 °C
Suojausluokka	IP54
Kytkentäteho (hehku-/halogeenilamput)	1000 W
Kytkentäteho (LED/elektroninen liitäntälaite)	250 W (50 kpl, c ≤ 88 μF)
Liitettävyys	Bluetooth mesh (2,4–2,48 GHz, 4 dBm)
Sovelluksen toiminnot	Kynnyksen säätö, aikatauluohjelmointi, verkottaminen
Tilaledi	Alustus (palaa), normaali (sammunut), tunnistus (vilkkuu hitaasti), päivitys (vilkkuu nopeasti)
Asennus	Sisä-/ulkoseinä, uppo- tai pintasennus
Kytkentä	3-johtiminen kaapeli (L, N, PE), halkaisija 5–10 mm
Toimituksen sisältö	Laite, 2 ruuvia, 2 tappia, 1 tulppa, turvallisuustiedote, pikaopas
Valmistajan takuu	3 vuotta
Huolto	Kuivapuhdistus, ilman puhdistusaineita
Turvallisuus	Asennus pätevän sähköasentajan toimesta, noudata standardeja (NF C-15100 jne.)
Kierrätys	Sähkölaite, älä hävitä kotitalousjätteen mukana

Usein kysytyt kysymykset - NightmatIQ Plus STEINEL

Miten säädän kytkentäkynnystä NightmatIQ Plus -laitteessa?

Kytkentäkynnys säädetään STEINEL Connect -sovelluksella. Voit valita arvon välillä 1–1000 luksia. Laitteen tulee olla jännitteellinen ja Bluetooth-kantaman sisällä älypuhelimesta.

Miten yhdistän laitteen STEINEL Connect -sovellukseen?

Lataa STEINEL Connect -sovellus AppStoresta. Avaa sovellus, seuraa ohjeita uuden laitteen lisäämiseksi ja yhdistä se Bluetoothin kautta. Varmista, että tilaledi vilkkuu hitaasti (tunnistustila).

Mitä teen, jos laite ei syty?

Tarkista ensin, että sulake on kytketty ja mahdollinen verkkokytkin on PÄÄLLÄ-asennossa. Tarkista kaapeli jännitetesterillä. Säädä myös kytkentäkynnystä, jos se on väärin asetettu.

Mikä on NightmatIQ Plus -laitteen Bluetooth-kantama?

Tyypillinen Bluetooth-kantama on noin 10 metriä sisätiloissa. Vältä häiriöitä pitämällä vähintään 3 metrin etäisyys laitteen ja WiFi-reitittimen tai tukiasemien välillä.

Voiko laitteen asentaa ulos?

Kyllä, NightmatIQ Plus -laitteen suojausluokka on IP54, joten se soveltuu ulkoasennukseen, kunhan se asennetaan oikein, suojassa tärinältä ja räjähdysvaarallisilta alueilta.

Miten laite puhdistetaan?

Puhdista laite kuivana pehmeällä liinalla. Älä koskaan käytä vettä tai puhdistusaineita, sillä kosteus voi vahingoittaa sähkökomponentteja.

Mikä on NightmatIQ Plus -laitteen takuu?

Valmistajan takuu on 3 vuotta ostopäivästä alkaen, edellyttäen, että esität alkuperäisen ostotositteen ja laitetta käytetään asianmukaisesti. Takuu kattaa materiaali- ja valmistusvirheet.

Voinko käyttää laitetta ilman sovellusta?

Kyllä, NightmatIQ Plus -laitetta voidaan käyttää yksinkertaisena hämäräkytkimenä, jossa oletuskytkentäkynnys on 1000 luksia. Ilman sovellusta et kuitenkaan voi muuttaa kynnystä etkä ohjelmoida kytkentäaikatauluja.

Miten laiteohjelmisto päivitetään?

Laiteohjelmiston päivitykset tehdään STEINEL Connect -sovelluksen kautta. Kun päivitys on saatavilla, tilaledi vilkkuu nopeasti. Seuraa sovelluksen ohjeita päivityksen lataamiseksi ja asentamiseksi.

Mitä teen sähkökatkon sattuessa?

Laite menettää tallennetun kellonajan sähkökatkon aikana. Se laskee likimääräisen ajan edellisen päivän auringonradan perusteella. Palauta tarkka aika yhdistämällä STEINEL Connect -sovellus uudelleen.

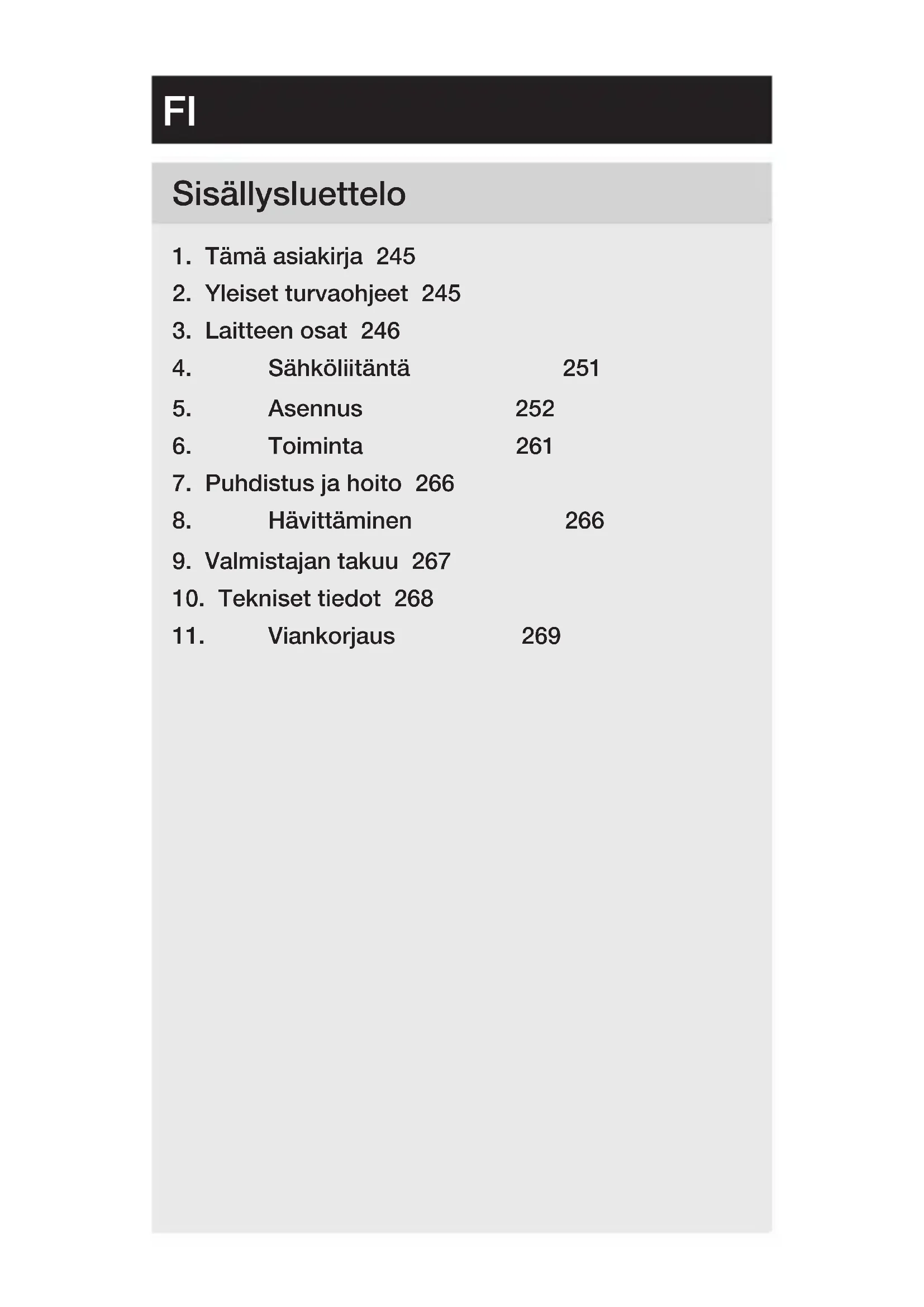

KÄYTTÖOHJE NightmatIQ Plus STEINEL

1. Tämä asiakirja 245
2. Yleiset turvaohjeet 245
3. Laitteen osat 246
4. Sähköliitäntä 251
5. Asennus 252
6. Toiminta 261
7. Puhdistus ja hoito 266
8. Hävittäminen 266
9. Valmistajan takuu 267
10. Tekniset tiedot 268
11. Viankorjaus 269

1. Tämä asiakirja

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
  – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

Vedestä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
• Huomioi turvaohjeet.
• Säilytä helposti saatavilla.

– Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

– Vain ammattitaitoinen henkilökunta saa tehdä verkkojännitettä koskevat työt.
- Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
– Käytä ainoastaan alkuperäisiä varaosia.
– Vain ammattiyritykset saavat tehdä korjauksia.

3. Laitteen osat

Käyttötarkoituksen mukainen käyttö, NighmatlQ

– Hämäräkytkin, soveltuu asennettavaksi seinään sisä- ja ulkotiloissa.
– Hämäryystason asetuksen toiminto säädettävissä säätimellä.
– Voidaan käyttää yksittäisenä tunnistimena.

Käyttötarkoituksen mukainen käyttö, NighmatlQ Plus

– Hämäräkytkin, soveltuu asennettavaksi seinään sisä- ja ulkotiloissa.
– Toiminnot säädettävissä Smart Connect -sovelluksen avulla:
– Voidaan käyttää yksittäisenä tunnistimena tai Bluetoothin kautta ryhmään kytkettynä.

Toimintaperiaate

– Hämäräkytkin havaitsee valoanturin avulla ympäristön valoisuuden ja vertaa sitä asetettuun valoisuuden kynnysarvoon.
– Liitetty laite kytkeytyy päälle, jos ympäristön valoisuus alittaa valoisuuden kynnysarvon.
– Liitetty laite kytkeytyy pois päältä, jos ympäristön valoi-suus ylittää valoisuuden kynnysarvon.

Toimituslaajuus NightmatlQ / NightmatlQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 ruuvia
• 2 tulppaa
• 1 tiivistystulppa
• 1 käyttöturvallisuustiedote
• 1 Quick start-opas

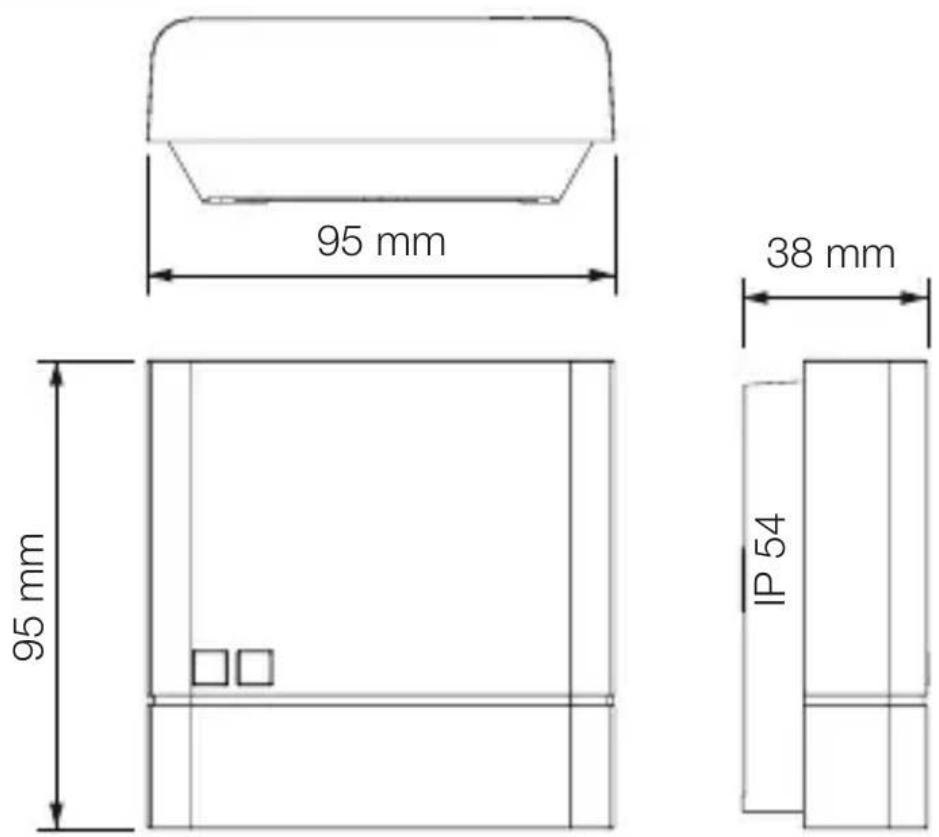

Tuotteen mitat NightmatlQ / NightmatlQ Plus

3.2

Laitteen yleiskuva NightmatIQ

3.3

A B C D E F

FI

A Suojus
B Hämäryystason asetuksen säädin
C Hämäräkytkimen kotelo
D Valotunnistin
E Kytkentäliitin
F Valinnainen aukko pinta-asennuksen johdotukselle

3.4

G

G Yksityiskohta: hämäryystason asetuksen säädin

Laitteen yleiskuva NightmatIQ Plus

3.5

A B C D E F

A Suojus
B Status-LED
C Hämäräkytkimen kotelo
D Valotunnistin
E Kytkentäliitin
F Valinnainen aukko pinta-asennuksen johdotukselle

4. Sähköliitäntä

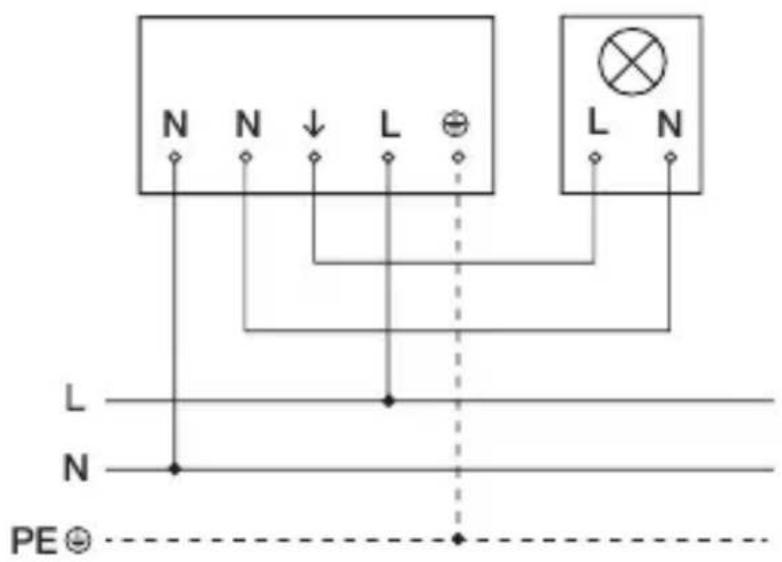

Kytkentäkaavio

4.1

I O

Verkkojohtona käytetään 3-johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihreä / keltainen)

Laite voidaan liittää sähköisesti myös verkkokytkimen perään, kun on varmaa, että verkkokytkin on aina kytkettynä päälle.

Tiivistystulpat on tarkoitettu verkkojohdolle, jonka ulkohalkaisija on 5 – 10 mm.

5. Asennus

Sähkövirran aiheuttama vaara!

Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Katkaise virta ja keskeytä virransyöttö.
• Tarkista jännitteettömyys jännitteenkoettimella.
  • Varmista, että virransyöttö ei palaudu.

Aineellisten vahinkojen vaara!

Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosulkuun.

• Tunnista liitäntäjohdot.
• Yhdistä liitäntäjohdot oikein.

Asennuksen valmistelu

• Tarkista, että missään komponentissa ei ole vaurioita. Älä ota laitetta käyttöön, jos siinä on vaurioita.
• Valitse sopiva asennuspaikka.

-Tärinätön paikka.
–Ei räjähdysvaarallisille alueille.
–Ei herkästi syttyville pinnoille.
–Liitetyn laitteen valolla ei saa olla vaikutusta laitteeseen.

Asennuksen vaiheet

5.1

• Katkaise virta.
• Tarkista, että virta on katkaistu.
• Kierrä suojuksen ruuvit irti ja irrota suojus.

5.2

- Poraa reiät (∅ 6 mm) ja aseta tulpat.

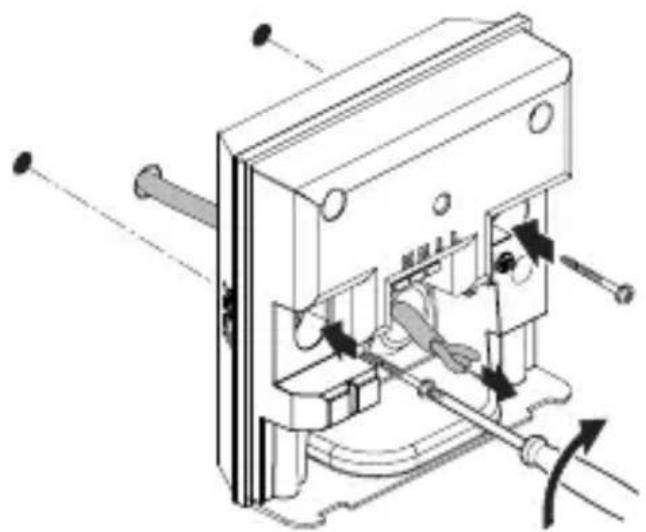

Uppoasennettava malli

5.4

• Ohjaa johto laitteen läpi.
• Ruuvaa laite kiinni enint. 1 Nm vääntömomentilla.

Pinta-asennettava malli

5.5

- Murra valinnainen pinta-asennuksen kaapeloinnin aukko varovasti ruuvitaltalla.

5.6

• Ohjaa johto laitteen läpi.
• Ruuvaa laite kiinni enint. 1 Nm vääntömomentilla.

5.8 NNIL

- Liitä verkkojohto kytkentäkaavion mukaisesti.

→"4. Sähköliitäntä"

5.9

• Aseta suojus paikalleen.

5.10

• Kytke virta päälle.
• Säädä toiminnot.

→”6. Toiminta“

6. Toiminta

NightmatIQ

NightmatlQ-malissa hämäryystason asetus tehdään manuaalisesti hämäryystason asetuksen säätimellä.

Sähkövirran aiheuttama vaara!

Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Katkaise virta ja keskeytä virransyöttö.
• Tarkista jännitteettömyys jännitteenkoettimella.
• Varmista, että virransyöttö ei palaudu.

- Tehdasasetukset

– Hämäryystason asetus: 75 luksia

Hämäryystason asetus (G)

Kytkeytymiskynnys (hämäryystaso) voidaan asettaa portaattomasti n. 1 luksin–75 luksin välille.

- ⚙ = hämäräkäyttö (n. 75 luksia) - Ⓐ = hämäräkäyttö / käyttö pimeään aikaan (n. 1 luksi)

Manuaalinen hämäryystason asetus NightmatlQ

6.1

• Katkaise virta.
• Tarkista, että virta on katkaistu.
• Irrota suojus.

6.2

NN11 B

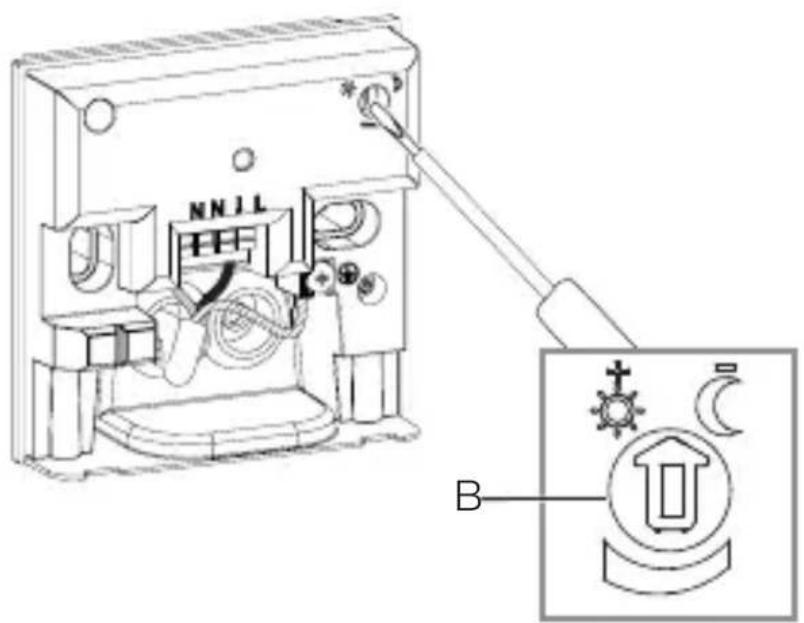

- Säädä hämäryystason asetuksen kytkeytymiskynnys portaattomasti ruuvitaltalla.

6.3

- Kytke virta päälle.

NightmatIQ Plus

NightmatlQ Plus-malissa toimintojen asetus tapahtuu Steinel Connect-sovelluksen avulla.

Steinel Connect-sovellus

STEINEL Connect-sovellus on ladattava AppStoresta älypuhelimen tai tablettitietokoneen avulla tehtävää tunnistimen konfigurointia varten. Tarvitset Bluetooth-kelpoisen älypuhelimen tai tabletin.

Toiminnot, jotka voidaan säätää Steinel Connect-sovelluksen avulla:

– Hämäryystason asetus.

Huomautus:

WLAN-reitittimeen ja tukiasemiin on säilytettävä toimintahäiriöiden estämiseksi 3 metrin etäisyys.

LED-toiminto

Alustus: LED palaa vilkkumatta.

Normaalikäyttö: LED ei pala.

Tunnistus: LED vilkkuu hitaasti.

Laiteohjelmiston päivitys: LED vilkkuu nopeasti.

Virhe: LED vilkkuu nopeasti.

Tehdasasetukset

– Hämäryystason asetus: 1.000 luksia

Hämäryystason asetus

Kytkeytymiskynnys (hämäryystaso) voidaan asettaa portaattomasti n. 1 luksin – 1.000 luksin välille.

hämäräkäyttö (n. 1.000 luksia)

hämäräkäyttö / käyttö pimeään aikaan (n. 1 luksi)

Bluetooth-ryhmitys (Bluetooth Mesh)

Tunnistinkytkin vastaa Bluetooth Mesh-standardia. Se voidaan ryhmittää kaikkien Bluetooth Mesh-standardia vastaavien tuotteiden kanssa.

Tunnistinkytkimen määritys tehdään Steinel Connect- sovelluksen avulla. Kun tunnistinkytkin ja Steinel Connect- sovellus yhdistetään ensimmäisen kerran, älypuhelimeen tai tablettitietokoneeseen tallennetaan vastaavat verkkoavaimet. Avaimet estävät tunnistimen luvattoman käytön.

Verkkoavain on jaettava, kun tunnistinta halutaan käyttää toisella älypuhelimella tai tablettitietokoneella.

Kytkentäajat

Hämäryystason asetuksen lisäksi sovelluksen kautta voidaan säätää myös kytkentäaikoja, joiden mukaisesti liitetyt laitteet kytkeytyvät PÄÄLLE tai POIS PÄÄLTÄ. NightmatlQ plus vastaanottaa älypuhelimen / tabletin kanssa muodostetun Bluetooth-yhteyden kautta oikean kellonajan ja käyttää sitä seuraaviin kytkentöihin. Tallennettu kellonaika katoaa muistista, jos NightmatlQ plus-mallin jännitteensyöttö katkeaa. NightmatlQ plus määrittää summittaisen kellonajan edellisten päivien aurington kierron mukaan. Tarkan kellonajan palauttaminen vaatii yhdistämistä uudelleen sovellukseen.

7. Puhdistus ja hoito

Laite on huoltovapaa.

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sähköä johtavien osien kanssa voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

- Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärien puhdistusaineiden käyttö voi vioittaa laitetta.

- Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita.

8. Hävittäminen

Sähkölaitteet, paristot, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita ja paristoja talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaro-mua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista.

10. Tekniset tiedot

• Mitat (K × L × S): 95 × 95 × 38 mm
• Verkkoliitäntä: 220–240 V, 50/60 Hz
  – Ottoteho: NightmatlQ < 0,7 W NightmatlQ plus < 0,5 W
  – Hämäryystason asetus: NightmatlQ: 1 – 75 luksia NightmatlQ plus: 1 – 1.000 luksia
  – Tunnistintekniikka: fototransistori
• Lämpötila-alue: -20... +40 °C
• Bluetooth-taajuus (vain NightmatlQ plus): 2,4-2,48 GHz
• Bluetooth-lähetysteho (vain NightmatlQ plus):
  4 dBm / 2,5 mW
  – Kotelointiluokka: IP 54

Kytkentäteho

– Hehku- / halogeenilampun kuorma: 1.000 W

- LED- / EVG - Viimeinen: 250 W (50 St. c < 88 μF)

11. Viankorjaus

Laitteessa ei ole jännitettä.

– Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.
  • Vaihda viallinen sulake.

- Katkos johdossa.

- Tarkasta johto jännitteenkoettimella.

– Oikosulku verkkojohdossa.

- Tarkasta liitännät.

- Valo sammutettu mahdollisesti verkkokytkimellä.

- Kytke verkkokytkin päälle.

Laite ei kytkeydy päälle.

– Väärä hämäryystason asetus.

- Säädä hämäryystaso uudelleen.

- Verkkokytkin pois päältä.

- Säädä verkkokytkin.

– Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.
  • Vaihda viallinen sulake.

Innhold
