NightmatIQ Plus - Commutateur STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur crépusculaire connecté (NightmatIQ Plus)
Marque	Steinel
Modèle	NightmatIQ Plus
Alimentation	220–240 V, 50/60 Hz
Consommation électrique	< 0,5 W
Plage de réglage du seuil de déclenchement	De 1 à 1000 lux
Technologie de détection	Phototransistor
Plage de température	De -20 °C à +40 °C
Indice de protection	IP54
Puissance de commutation (lampes à incandescence/halogène)	1000 W
Puissance de commutation (LED/EVG)	250 W (50 pcs, c ≤ 88 μF)
Connectivité	Bluetooth mesh (2,4–2,48 GHz, 4 dBm)
Fonctionnalités via application	Réglage du seuil, programmation horaire, mise en réseau
LED d'état	Initialisation (allumée), normale (éteinte), identification (clignote lentement), mise à jour (clignote rapidement)
Montage	Mural intérieur/extérieur, encastré ou saillie
Branchement	Câble 3 conducteurs (L, N, PE), diamètre 5–10 mm
Contenu de la livraison	Appareil, 2 vis, 2 chevilles, 1 bouchon, fiche de sécurité, démarrage rapide
Garantie constructeur	3 ans
Entretien	Nettoyage à sec, sans détergent
Sécurité	Installation par électricien qualifié, respect normes (NF C-15100, etc.)
Recyclage	Appareil électrique, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - NightmatIQ Plus STEINEL

Comment régler le seuil de déclenchement sur le NightmatIQ Plus ?

Le seuil de déclenchement se règle via l'application STEINEL Connect. Vous pouvez choisir une valeur entre 1 et 1000 lux. L'appareil doit être sous tension et à portée Bluetooth de votre smartphone.

Comment connecter l'appareil à l'application STEINEL Connect ?

Téléchargez l'application STEINEL Connect depuis votre AppStore. Ouvrez l'application, suivez les instructions pour ajouter un nouvel appareil et appairez-le via Bluetooth. Assurez-vous que la LED d'état clignote lentement (mode identification).

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le fusible est enclenché et que l'interrupteur secteur éventuel est en position MARCHE. Contrôlez le câble avec un testeur de tension. Ajustez également le seuil de déclenchement s'il est mal réglé.

Quelle est la portée Bluetooth du NightmatIQ Plus ?

La portée Bluetooth typique est d'environ 10 mètres en intérieur. Pour éviter les interférences, maintenez une distance d'au moins 3 mètres entre l'appareil et le routeur WiFi ou les points d'accès.

Peut-on installer l'appareil en extérieur ?

Oui, le NightmatIQ Plus possède un indice de protection IP54, ce qui le rend adapté à une installation en extérieur, à condition de le monter correctement à l'abri des secousses et des zones explosives.

Comment nettoyer l'appareil ?

Nettoyez l'appareil à sec avec un chiffon doux. N'utilisez jamais d'eau ni de détergent, car l'humidité peut endommager les composants électriques.

Quelle est la garantie du NightmatIQ Plus ?

La garantie constructeur est de 3 ans à compter de la date d'achat, sous réserve de présentation de la preuve d'achat originale et d'une utilisation conforme. Elle couvre les défauts de matériel ou de fabrication.

Puis-je utiliser l'appareil sans l'application ?

Oui, le NightmatIQ Plus peut être utilisé comme interrupteur crépusculaire simple avec un seuil de déclenchement par défaut de 1000 lux. Cependant, sans l'application, vous ne pouvez pas modifier le seuil ni programmer des horaires de commutation.

Comment mettre à jour le firmware ?

Les mises à jour du firmware sont effectuées via l'application STEINEL Connect. Lorsqu'une mise à jour est disponible, la LED clignote rapidement. Suivez les instructions dans l'application pour la télécharger et l'installer.

Que faire en cas de panne de courant ?

L'appareil perd l'heure enregistrée lors d'une coupure de courant. Il calcule une heure approximative basée sur la trajectoire du soleil de la veille. Pour rétablir l'heure exacte, reconnectez l'application STEINEL Connect.

MODE D'EMPLOI NightmatIQ Plus STEINEL

1. À propos de ce document 57
2. Consignes de sécurité générales 57
3. Description de l'appareil 58
4. Branchement électrique 63
5. Montage 64
6. Fonctions 73
7. Nettoyage et entretien 78
8. Recyclage 78
9. Garantie du fabricant 79
10. Caractéristiques techniques 81
11. Élimination des défauts 82

1. À propos de ce document

– Il est protégé par la loi sur les droits d'auteur.

Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.

- Sous réserve de modifications techniques permettant des améliorations techniques.

Attention danger!

Attention danger dû au courant électrique !

Attention danger dû à l'eau !

2. Consignes de sécurité générales

Danger en cas de non-respect des instructions du mode d'emploi !

Le présent document contient des informations importantes sur la manipulation et l'utilisation en toute sécurité de l'appareil. Nous signalerons les risques éventuels au fur et à mesure dans ce document. L'ignorance des risques peut entraîner de graves blessures, voire la mort.

• Veuillez lire attentivement le mode d'emploi.
• Veuillez respecter les consignes de sécurité.
  • Le conserver à portée de la main.

- Le travail sur des installations électriques peut présenter des dangers. Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

- Seules des personnes qualifiées et spécialisées sont autorisées à effectuer des travaux sur le réseau électrique.

- Ces travaux doivent donc être effectués correctement et conformément aux normes en vigueur (p. ex. NF C-15100, A - ÖVE / ÖNORM E8001-1, CH - SEV 1000).

- Utiliser uniquement des pièces de rechange d'origine.

- Uniquement des entreprises spécialisées sont autorisées à effectuer des réparations.

3. Description de l'appareil

Utilisation conforme aux prescriptions du NighmatIQ

- Interrupteur crépusculaire convenant au montage mural à l'intérieur et à l'extérieur.

- Réglage du seuil de déclenchement via le potentiomètre.

– Il peut être utilisé sous forme de détecteur isolé.

Utilisation conforme aux prescriptions du NighmatIQ Plus

- Interrupteur crépusculaire convenant au montage mural à l'intérieur et à l'extérieur.

- Les fonctions peuvent être réglées depuis l'application STEINEL Connect.

– Il peut être utilisé sous forme de détecteur isolé ou mis en réseau via Bluetooth.

Principe de fonctionnement

- L'interrupteur crépusculaire détecte la luminosité ambiante au moyen de son capteur de lumière et la compare avec le seuil de déclenchement réglé.

– Lorsque la luminosité ambiante est inférieure au seuil de déclenchement, le consommateur connecté s'allume.

– Lorsque la luminosité ambiante est supérieure au seuil de déclenchement, le consommateur connecté s'éteint.

Contenu de la livraison du NightmatlQ / NightmatlQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
  -2vis
• 2 chevilles
• 1 bouchon
• 1 fiche technique de sécurité
• 1 démarrage rapide

Dimensions du NightmatIQ / NightmatIQ Plus

3.2

Vue d'ensemble du NightmatlQ

3.3

A B C D E F

FR

A Cache
B Potentiomètre pour régler le seuil de déclenchement
C Boîtier de l'interrupteur crépusculaire
D Détecteur de luminosité
E Domino
F Ouverture également possible pour le câblage en saillie

3.4

G

G Détail : potentiomètre pour régler le seuil de déclenchement

Vue d'ensemble du NightmatIQ Plus

3.5

A B C D E F

A Cache
B LED d'état
C Boîtier de l'interrupteur crépusculaire
D Détecteur de luminosité
E Domino
F Ouverture également possible pour le câblage en saillie

4. Branchement électrique

Schéma des connexions

FR

4.1

Le câble secteur est composé d'un câble à 3 conducteurs :

L = phase (généralement noir, marron ou gris)

N = neutre (généralement bleu)

PE = conducteur de terre (vert / jaune)

Il est possible de brancher l'appareil également en aval d'un interrupteur secteur s'il est garanti que ce dernier est toujours en position MARCHE.

Les bouchons sont prévus pour un câble secteur ayant un diamètre extérieur de 5 à 10 mm.

5. Montage

Risque d'électrocution !

Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

• Mettre l'appareil hors tension et couper l'alimentation électrique.
• Vérifier l'absence de tension à l'aide d'un testeur de tension.
• S'assurer que l'alimentation électrique demeure coupée.

Risque de dommages matériels !

Une interversion des câbles de raccordement peut conduire à un court-circuit.

• Repérer les câbles de raccordement.
• Brancher correctement les câbles de raccordement.

Préparatifs de montage

- Contrôler l'absence de dommages sur toutes les pièces. Ne pas mettre l'appareil en service en cas de dommage.

- Sélectionner le lieu d'installation approprié.

-À l'abri d'éventuelles secousses.
–Il est interdit d'installer l'appareil dans des zones à risque d'explosion.
-Ne pas monter l'appareil sur des surfaces inflammables.
-La lumière du consommateur raccordé ne doit pas affecter le fonctionnement de l'appareil.

Étapes de montage

5.1

• Couper l'alimentation électrique.
- Vérifier que l'alimentation électrique a été coupée.
• Dévisser le cache et l'enlever.

5.2

• Marquer l'emplacement des trous.

5.3

- Percer les trous (∅ 6 mm) puis mettre les chevilles.

Variante encastrée

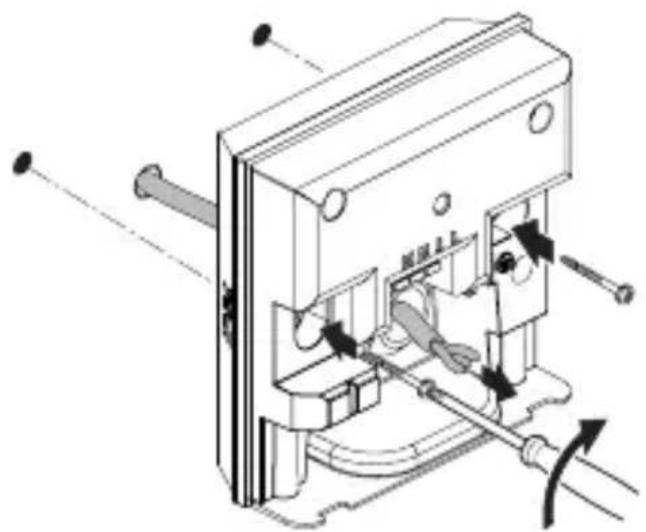

5.4

• Faire passer le câble à travers l'appareil.
• Visser l'appareil à un couple maximum de 1 Nm.

FR

Version en saillie

5.5

- Ôter avec précaution l'ouverture optionnelle pour le câblage en saillie à l'aide d'un tournevis.

5.6

- Mettre le bouchon.

5.7

max. 1 Nm

FR

• Faire passer le câble à travers l'appareil.
• Visser l'appareil à un couple maximum de 1 Nm.

5.8 NNIL

- Brancher le câble secteur conformément au schéma des connexions.

→« 4. Branchement électrique »

5.9

• Mettre l'appareil sous tension.
  • Régler les fonctions.

→« 6. Fonctions »

6. Fonctions

NightmatIQ

Sur le modèle NightmatlQ, le réglage du seuil de déclenchement a lieu manuellement au moyen du potentiomètre Réglage du seuil de déclenchement.

Risque d'électrocution !

Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

• Mettre l'appareil hors tension et couper l'alimentation électrique.
• Vérifier l'absence de tension à l'aide d'un testeur de tension.
• S'assurer que l'alimentation électrique demeure coupée.

- Réglages effectués en usine

– Réglage du seuil de déclenchement : 75 lx

Réglage du seuil de déclenchement (G)

Il est possible de régler progressivement la luminosité de déclenchement (crépuscule) entre env. 1 et 75 lx.

- ⚙ = fonctionnement crépusculaire (env. 75 lx) - Ⓔ = fonctionnement crépusculaire / fonctionnement nocturne (env. 1 lx)

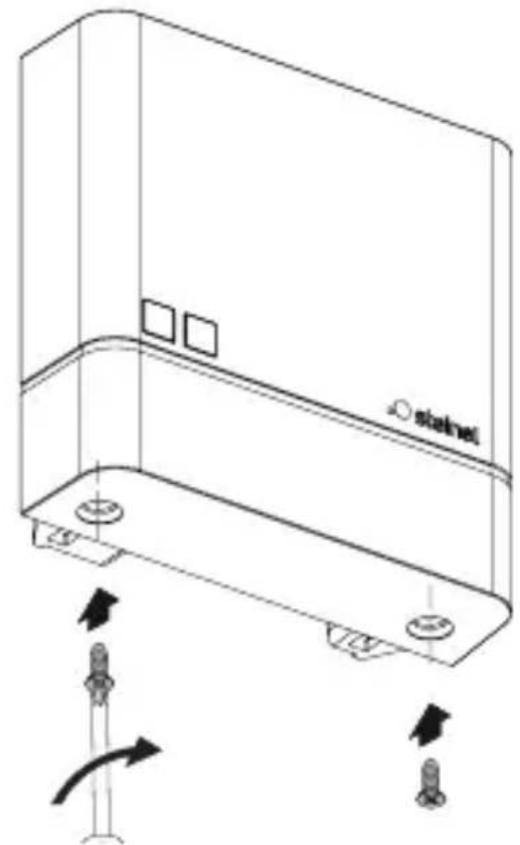

Réglage manuel du seuil de déclenchement NightmatlQ

6.1

• Couper l'alimentation électrique.
- Vérifier que l'alimentation électrique a été coupée.
• Dévisser le couvercle.

6.2

NN11L B

- Régler progressivement le seuil de réaction souhaité du réglage du seuil de déclenchement en utilisant un tournevis.

6.3

- Mettre l'appareil sous tension.

NightmatIQ Plus

Sur le modèle NightmatIQ Plus, les fonctions sont réglées via l'appli STEINEL Connect.

L'appli STEINEL Connect

Il faut télécharger l'application STEINEL Connect depuis votre AppStore pour pouvoir configurer l'applique avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire.

Les fonctions suivantes peuvent être réglées depuis l'appli STEINEL Connect :

- Réglage du seuil de déclenchement.

Remarque :

Il est nécessaire de respecter une distance minimale de 3 m entre l'appareil et le routeur WiFi et les points d'accès afin d'exclure tout dysfonctionnement.

Fonctions de la LED

Initialisation : la LED est allumée en permanence.

Fonctionnement normal : la LED est éteinte.

Identification : la LED clignote lentement.

Mise à jour du micrologiciel (Firmware) : la LED clignote rapidement

Réglages effectués en usine

- Réglage du seuil de déclenchement : 1.000 lx

Réglage du seuil de déclenchement

Il est possible de régler progressivement la luminosité de déclenchement (crépuscule) entre env. 1 et 1.000 lx.

-☀ = fonctionnement crépusculaire (env. 1.000 lx)

- = fonctionnement crépusculaire / fonctionnement nocturne (env. 1 lx)

Mise en réseau via Bluetooth (technologie Bluetooth mesh)

Le détecteur type interrupteur encastré fonctionne avec la technologie Bluetooth mesh. Il peut être mis en réseau avec tous les produits fonctionnant avec la technologie Bluetooth mesh.

Le détecteur type interrupteur encastré est configuré depuis l'application STEINEL Connect. Lors de la première connexion du détecteur type interrupteur encastré avec l'application STEINEL Connect, des clés réseau correspondantes sont mémorisées sur le smartphone ou la tablette. Les clés empêchent tout accès non autorisé au détecteur. Pour accéder au détecteur depuis un autre smartphone ou une autre tablette, il faut partager la clé réseau.

Heures de commutation

En plus de pouvoir régler le seuil de déclenchement, il est possible de régler depuis l'appli également des heures de commutation qui permettent d'ALLUMER et d'ÉTEINDRE les consommateurs raccordés.

Le modèle NightmatlQ plus reçoit l'heure actuelle grâce à la connexion Bluetooth avec un smartphone / une tablette et l'utilise pour les commutations ultérieures.

Lorsque l'alimentation en tension du NightmatlQ est interrom-pue, l'appareil perd l'heure enregistrée. En se basant sur la trajectoire du soleil pendant la journée précédente, NightmatlQ calcule l'heure approximative. Une nouvelle connexion avec l'appli est nécessaire pour rétablir l'heure exacte.

7. Nettoyage et entretien

L'appareil ne nécessite aucun entretien.

Risque d'électrocution !

Si des pièces sous tension sont au contact avec de l'eau, il y a risque d'électrocution, de brûlures, voire danger de mort.

- Nettoyer l'appareil uniquement à sec.

Risque de dommages matériels !

Des détergents inappropriés risquent d'endommager l'appareil.

- Nettoyer l'appareil avec un chiffon légèrement humide sans détergent.

8. Recyclage

Les appareils électriques, les batteries, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne pas jeter les appareils électriques et les batteries avec les ordures ménagères !

Uniquement pour les pays de l'UE :

Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques et les batteries qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

9. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.

Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Droits légaux en cas de défauts et gratuité

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclues de cette garantie.

Sont, en outre, exclus de la garantie :

• les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle,
  – le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière
  incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
• les ajouts et transformations ou autres modifications du produit réalisés
  arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou déta-chées qui ne sont pas des pièces STEINEL d'origine,
  – la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
  – le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
• les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.

10. Caractéristiques techniques

- Raccordement au secteur : 220–240 V, 50/60 Hz

• Consommation électrique : NightmatIQ < 0,7 W NightmatIQ plus < 0,5 W
• Réglage du seuil de déclenchement : NightmatlQ : de 1 à 75 lx

NightmatlQ plus : de 1 à 1.000 lx

• Technologie de détection : phototransistor
• Plage de températures : de -20 à +40 °C
• Fréquence Bluetooth

(seulement pour NightmatlQ plus) : de 2,4 à 2,48 GHz

- Puissance d'émission Bluetooth

(seulement pour NightmatlQ plus) : 4 dBm / 2,5 mW

- Indice de protection : IP 54

Puissance de commutation

– Lampes à incandescence / halogènes : 1.000 W
- Charge LED / EVG : 250 W (50 pcs c < 88 μF)

11. Élimination des défauts

L'appareil n'est pas sous tension.

- Fusible non enclenché ou défectueux.

• Enclencher le fusible.
• Remplacer le fusible défectueux.

- Câble coupé.

- Vérifier le câble à l'aide d'un testeur de tension.

- Court-circuit dans le câble secteur.

• Vérifier les branchements.

- L'interrupteur secteur éventuellement présent en position arrêt.

- Mettre l'interrupteur secteur en position MARCHE.

L'appareil ne s'allume pas.

- Mauvais choix du réglage du seuil de déclenchement.

- Régler à nouveau le seuil de déclenchement.

- Interrupteur secteur en position ARRÊT.

- Mettre l'interrupteur secteur en position MARCHE.

- Fusible non enclenché ou défectueux.

- Enclencher le fusible.

- Remplacer le fusible défectueux.

Inhoud

Variante de superficie

5.5

NightmatIQ plus < 0,5 W
