Ürün Tipi	Bağlantılı Alacakaranlık Anahtarı (NightmatIQ Plus)
Marka	Steinel
Model	NightmatIQ Plus
Besleme	220–240 V, 50/60 Hz
Güç Tüketimi	< 0,5 W
Tetikleme Eşiği Ayar Aralığı	1 ila 1000 lüks
Algılama Teknolojisi	Fototransistör
Sıcaklık Aralığı	-20 °C ila +40 °C
Koruma Sınıfı	IP54
Anahtarlama Gücü (akkor/halojen lambalar)	1000 W
Anahtarlama Gücü (LED/EVG)	250 W (50 adet, c ≤ 88 μF)
Bağlantı	Bluetooth mesh (2,4–2,48 GHz, 4 dBm)
Uygulama ile Özellikler	Eşik ayarı, zaman programlama, ağ bağlantısı
Durum LED'i	Başlatma (yanıyor), normal (sönük), tanımlama (yavaş yanıp söner), güncelleme (hızlı yanıp söner)
Montaj	İç/dış duvar, gömme veya yüzey montajı
Bağlantı	3 iletkenli kablo (L, N, PE), çap 5–10 mm
Teslimat İçeriği	Cihaz, 2 vida, 2 dübel, 1 tapa, güvenlik fişi, hızlı başlangıç kılavuzu
Üretici Garantisi	3 yıl
Bakım	Kuru temizlik, deterjansız
Güvenlik	Kalifiye bir elektrikçi tarafından kurulum, normlara uygunluk (NF C-15100 vb.)
Geri Dönüşüm	Elektrikli cihaz, evsel atıklarla birlikte atmayın

Sık sorulan sorular - NightmatIQ Plus STEINEL

NightmatIQ Plus üzerinde tetikleme eşiği nasıl ayarlanır?

Tetikleme eşiği, STEINEL Connect uygulaması üzerinden ayarlanır. 1 ile 1000 lüks arasında bir değer seçebilirsiniz. Cihazın açık olması ve akıllı telefonunuzun Bluetooth menzilinde olması gerekir.

Cihaz STEINEL Connect uygulamasına nasıl bağlanır?

STEINEL Connect uygulamasını AppStore'unuzdan indirin. Uygulamayı açın, yeni bir cihaz eklemek için talimatları izleyin ve Bluetooth üzerinden eşleştirin. Durum LED'inin yavaş yanıp söndüğünden emin olun (tanımlama modu).

Cihaz açılmazsa ne yapmalıyım?

Öncelikle sigortanın açık olduğunu ve varsa şebeke anahtarının AÇIK konumda olduğunu kontrol edin. Kabloyu bir voltaj test cihazı ile kontrol edin. Ayrıca tetikleme eşiğini yanlış ayarlanmışsa ayarlayın.

NightmatIQ Plus'ın Bluetooth menzili nedir?

Tipik Bluetooth menzili iç mekanda yaklaşık 10 metredir. Parazitlenmeyi önlemek için cihaz ile WiFi yönlendirici veya erişim noktaları arasında en az 3 metre mesafe bırakın.

Cihaz dış mekana kurulabilir mi?

Evet, NightmatIQ Plus IP54 koruma sınıfına sahiptir ve bu da onu, sarsıntılardan ve patlayıcı alanlardan uzak, doğru şekilde monte edilmesi koşuluyla dış mekan kurulumuna uygun hale getirir.

Cihaz nasıl temizlenir?

Cihazı yumuşak bir bezle kuru olarak temizleyin. Asla su veya deterjan kullanmayın, çünkü nem elektrikli bileşenlere zarar verebilir.

NightmatIQ Plus garantisi nedir?

Üretici garantisi, orijinal satın alma belgesinin ibrazı ve uygun kullanım koşullarıyla birlikte satın alma tarihinden itibaren 3 yıldır. Malzeme veya üretim hatalarını kapsar.

Cihazı uygulama olmadan kullanabilir miyim?

Evet, NightmatIQ Plus, varsayılan tetikleme eşiği 1000 lüks ile basit bir alacakaranlık anahtarı olarak kullanılabilir. Ancak uygulama olmadan eşiği değiştiremez veya anahtarlama zamanlamaları programlayamazsınız.

Donanım yazılımı nasıl güncellenir?

Donanım yazılımı güncellemeleri STEINEL Connect uygulaması üzerinden yapılır. Bir güncelleme mevcut olduğunda LED hızlıca yanıp söner. İndirmek ve yüklemek için uygulamadaki talimatları izleyin.

Elektrik kesintisi durumunda ne yapmalıyım?

Cihaz, elektrik kesintisi sırasında kayıtlı saati kaybeder. Önceki günün güneş yörüngesine dayanarak yaklaşık bir saat hesaplar. Tam saati geri yüklemek için STEINEL Connect uygulamasını yeniden bağlayın.

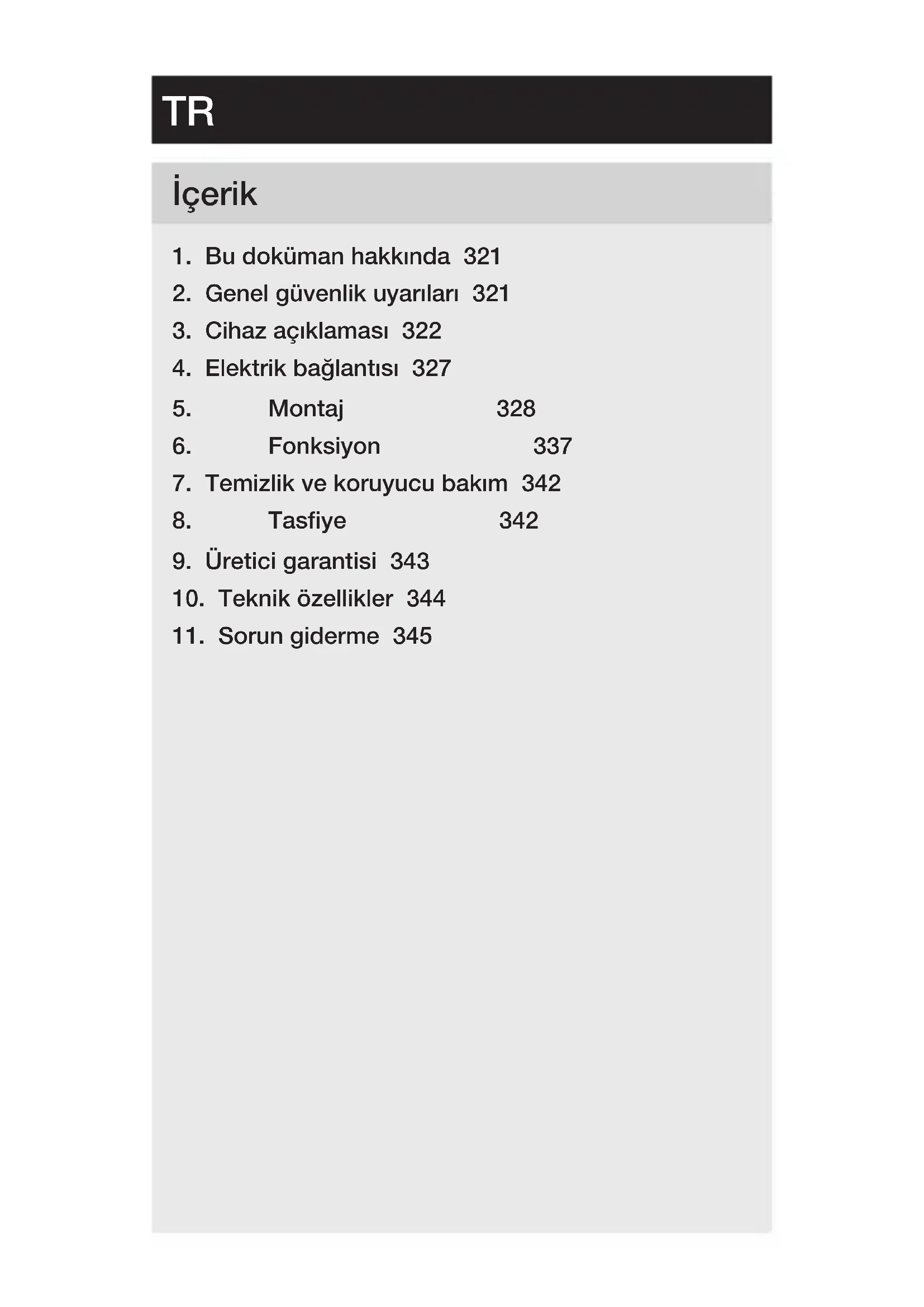

KULLANIM KILAVUZU NightmatIQ Plus STEINEL

1. Bu doküman hakkında 321
2. Genel güvenlik uyarıları 321
3. Cihaz açıklaması 322
4. Elektrik bağlantısı 327
5. Montaj 328
6. Fonksiyon 337
7. Temizlik ve koruyucu bakım 342
8. Tasfiye 342
9. Üretici garantisi 343
10. Teknik özellikler 344
11. Sorun giderme 345

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.
- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

Sudan kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır. Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

– Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

– Şebeke gerilimindeki çalışma, yalnızca uzman teknik personel tarafından yapılabilir.

– Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Sadece orijinal yedek parçalar kullanın.
- Onarımlar yalnızca uzman şirketler tarafından yapılabilir.

3. Cihaz açıklaması

Amacına uygun kullanım NighmatIQ

– Alacakaranlık anahtarı, iç ve dış mekanda duvara montaj için uygundur.
– Alacakaranlık ayarı işlevi, potansiyometreyle ayarlanabilir.
– Münferit sensör olarak kullanılabilir.

Amacına uygun kullanım NighmatIQ Plus

– Alacakaranlık anahtarı, iç ve dış mekanda duvara montaj için uygundur.
– İşlevler, Steinel Connect App üzerinden ayarlanabilir.
– Münferit sensör olarak veya Bluetooth ile ağda kullanılabilir.

Fonksiyon prensibi

– Alacakaranlık anahtarı, ışık sensörünün yardımıyla ortam parlaklığını algılar ve bunu, ayarlanmış olan parlaklık eşigi değeri ile karşılaştırır.
- Ortam parlaklığı parlaklık eşigi değerinin altındaysa, bağlanmış olan tüketici çalıştırılır.
- Ortam parlaklığı parlaklık eşigi değerinin üzerindeyse, bağlanmış olan tüketici kapatılır.

Teslimat kapsamı NightmatIQ / NightmatIQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 vida
• 2 dübel
• 1 Tapa
• 1 Güvenlik Bilgi Formu
• 1 Hızlı Başlatma Kılavuzu

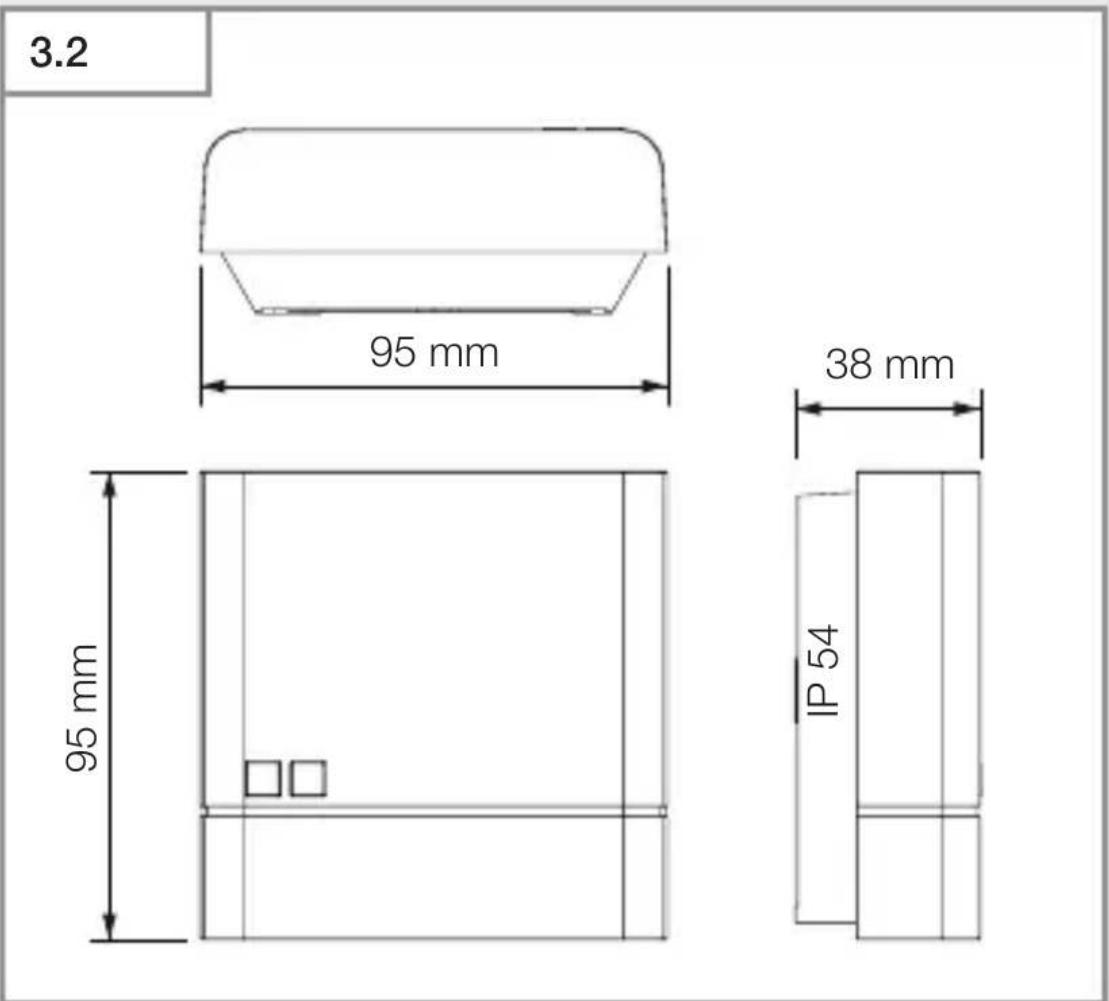

Ürün boyutları NightmatlQ / NightmatlQ Plus

3.2 95 mm 38 mm 95 mm IP 54

Cihazın genel görünümü NightmatIQ

3.3

A B C D E F

A Kapak
B Potansiyometre Alacakaranlık ayarı
C Gövde Alacakaranlık anahtarı
D Parlaklık sensörü
E Bağlantı terminali
F Sıva üstü kablolama için isteğe bağlı boşluk

3.4

G

G Detay: Potansiyometre Alacakaranlık ayarı

Cihazın genel görünümü NightmatlQ Plus

3.5

A B C D E F

A Kapak
B Durum LED'i
C Gövde Alacakaranlık anahtarı
D Parlaklık sensörü
E Bağlantı terminali
F Sıva üstü kablolama için isteğe bağlı boşluk

4. Elektrik bağlantısı

Devre şeması

4.1

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hattı (genellikle mavi)

PE = Topraklama hattı (yeşil / sarı)

Şebeke anahtarının her zaman açık olduğundan emin olunması halinde, cihaz elektriksel olarak bir şebeke anahtarından sonra da bağlanabilir.

Sızdırmazlık tapaları, dış çapı 5 – 10 mm olan bir elektrik kablosu için öngörülmüştür.

5. Montaj

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve elektrik beslemesini kesin.
• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.
• Elektrik beslemesinin kesik kalacağından emin olun.

Maddi hasar tehlikesi!

Bağlantı tesisatlarının karıştırılması, kısa devreye yol açabilir.

• Bağlantı tesisatlarını tanımlayın.
• Bağlantı tesisatlarını doğru bağlayın.

Montaj hazırlığı

• Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, cihazı işletme almayın.
• Uygun montaj yerini seçin.

-Titreşimsiz.
-Patlama tehlikesi olmayan bölgelerde.
-Kolay tutuşmayan yüzeylerin üzerinde.
-Cihaz, bağlanmış olan tüketicinin ışığından etkilenmemelidir.

Montaj adımları

5.1

• Elektrik beslemesini kapatın.
- Elektrik beslemesinin kapatıldığıını kontrol edin.
- Kapağın vidalarını çözün ve çıkartın.

5.2

- Delik yerlerini işaretleyin.

5.3

- Delikleri delin (Ø 6 mm) ve dübelleri yerleştirin.

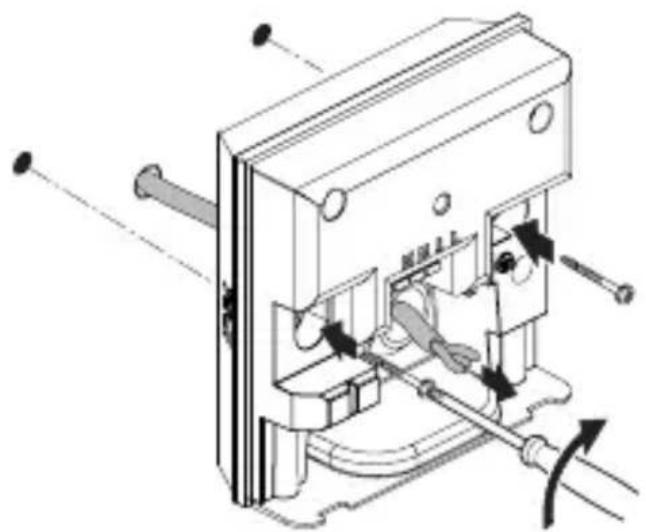

Sıva altı seçeneği

5.4

• Kabloyu, cihazın içinden geçirin.
• Cihazı, maks. 1 Nm'lik bir torkla vidalayın.

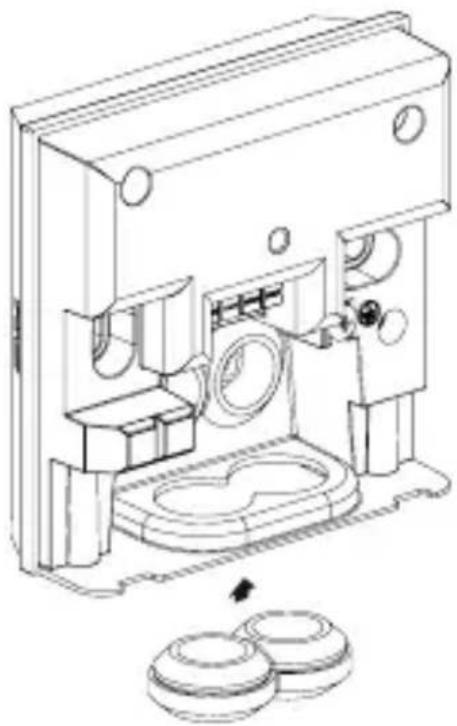

Sıva üstü seçeneği

5.5

- Sıva üstü kablolama için isteğe bağlı boşluğu, bir tornavidayla dikkatlice kırıp ayırın.

5.6

- Tapayı yerleştirin.

5.7

maks. 1 Nm

• Kabloyu, cihazın içinden geçirin.
  • Cihazı, maks. 1 Nm'lik bir torkla vidalayın.

5.8 NNIL

- Elektrik beslemesini devre şemasına göre bağlayın.

→“4. Elektrik bağlantısı”

5.9

• Elektrik beslemesini açın.
• Fonksiyonları ayarlayın.

→“6. Fonksiyon”

6. Fonksiyon

NightmatIQ

NightmatIQ ile alacakaranlık ayarı, alacakaranlık ayar potansiyometresi üzerinden manuel olarak yapılır.

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve elektrik beslemesini kesin.
• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.
• Elektrik beslemesinin kesik kalacağından emin olun.

- Fabrika ayarları

– Alacakaranlık ayarı: 75 Lux

Alacakaranlık ayarı (G)

Devreye girme parlaklığı (alacakaranlık), yak. 1 – 75 Lux arasında kademesiz olarak ayarlanabilir.

- ⚙ = Alacakaranlık işletimi (yak. 75 Lux)

- = Alacakaranlık işletimi / Gece işletimi (yak. 1 Lux)

Manuel alacakaranlık ayarı NightmatIQ

6.1

• Elektrik beslemesini kapatın.
• Elektrik beslemesinin kapatıldığıını kontrol edin.
• Kapağın vidalarını çıkartın.

6.2

NN11L B

- Alacakaranlık ayarının istenilen tepkime eşiğini, tornavida ile kademesiz olarak ayarlayın.

6.3

- Elektrik beslemesini açın.

NightmatIQ Plus

NightmatIQ Plus için fonksiyonların ayarı, Steinel Connect App üzerinden yapılır.

Steinel Connect App

Cihazın akıllı telefon veya tablet ile yapılandırılması için STEINEL Connect App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir.

Steinel Connect App kullanılarak ayarlanabilen fonksiyonlar şunlardır:

– Alacakaranlık ayarı.

Not:

Hatalı fonksiyonları önlemek için, WLAN yönlendiricisine ve erişim noktalarına 3 m'lik bir asgari mesafe bırakılmalıdır.

LED fonksiyonu

Başlatma: LED aralıksız beyaz yanar.

Normal işletim: LED kapalı.

Tanımlama: LED yavaşça yanıp söner.

Yazılım güncellemesi: LED hızlı yanıp söner.

Hata: LED hızlı yanıp söner.

Fabrika ayarları

– Alacakaranlık ayarı: 1.000 Lux

Alacakaranlık ayarı

Devreye girme parlaklığı (alacakaranlık), yak. 1 – 1.000 Lux arasında kademesiz olarak ayarlanabilir.

Alacakaranlık işletimi (yak. 1.000 Lux)

Alacakaranlık işletimi / Gece işletimi (yak. 1 Lux)

Bluetooth ağ sistemi (Bluetooth Mesh)

Sensörlü anahtar, Bluetooth Mesh standardına uygundur. Bluetooth Mesh standardına uygun tüm ürünlerle ağa bağlanabilir.

Sensörlü anahtar, Steinel Connect App kullanılarak yapılandırılır. Sensörlü anahtar ile Steinel Connect App arasında kurulan ilk bağlantıda, ilgili ağ anahtarları akıllı telefona veya tablete kaydedilir. Anahtar vasıtasıyla, sensöre yetkisiz erişim engellenir.

Ağ anahtarı, başka bir akıllı telefon veya tablet üzerinden erişim için paylaşılmalıdır.

Çalıştırma zamanları

Alacakaranlık değerini ayarlamanın yanı sıra App üzerinden, bağlanmış olan tüketicilerin AÇIK ya da KAPALI oldukları anahtarlama zamanları da ayarlanabilir.

NightmatlQ plus, bir akıllı telefon / tablet ile Bluetooth bağlantısı aracılığıyla güncel saati alır ve bunu, gelecekteki çalıştırma işlemleri için kullanır.

NightmatlQ plus'ın güç beslemesi kesilirse, kaydedilmiş olan zamanı kaybeder. NightmatlQ plus, güneşin önceki günlerdeki seyrine göre yaklaşık bir saat belirler. Tam saati geri yüklemek için, uygulamayla yeniden bir bağlantı kurulması gerekir.

7. Temizlik ve koruyucu bakım

Cihaz bakım gerektirmez.

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

- Cihazı yalnızca kuru haldeyken temizleyin.

Maddi hasar tehlikesi!

Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

- Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin.

8. Tasfiye

Elektrikli cihazlar, piller, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları ve pilleri evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar için geçerli olan Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ve pillerin ayrı toplanması ve bir çevre dostu geri dönüşüme gönderilmesi zorunludur.

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir.

Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi: Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

10. Teknik özellikler

• Boyutlar (Y x G x D): 95 × 95 × 38 mm
  – Şebeke bağlantısı: 220–240 V, 50/60 Hz
  – Çekilen güç: NightmatlQ < 0,7 W NightmatlQ plus < 0,5 W
  – Alacakaranlık ayarı: NightmatlQ: 1 – 75 Lux
  NightmatIQ plus: 1 – 1.000 Lux
  – Algılama sistemi: Fototransistor
  – Sıcaklık aralığı: -20 ila +40 °C
• Bluetooth frekansi (sadece NightmatlQ plus): 2,4–2,48 GHz
• Bluetooth verici gücü (sadece NightmatlQ plus):
  4 dBm / 2,5 mW
  – Koruma türü: IP 54

Çalıştırma gücü

- Akkor / halojen ampul yükü: 1.000 W

- LED- / EVG - Son: 250 W (50 St. c < 88 μF)

11. Sorun giderme

Cihazda elektrik yok.

– Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.
• Arızalı sigortayı değiştirin.

- Kablo kopuk.

- Kabloyu avometre ile gözden geçirin.

– Elektrik kablosunda kısa devre.

- Bağlantıları gözden geçirin.

– Muhtemelen, mevcut elektrik anahtarı kapalı.

- Elektrik anahtarını çalıştırın.

Cihaz çalışmıyor.

– Alacakaranlık ayarı yanlış seçilmiş.

- Alacakaranlık ayarını yeniden ayarlayın.

– Elektrik anahtarı KAPALI.

- Elektrik anahtarını ayarlayın.

– Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.
• Arızalı sigortayı değiştirin.
