Producttype	Aangesloten schemerschakelaar (NightmatIQ Plus)
Merk	Steinel
Model	NightmatIQ Plus
Voeding	220–240 V, 50/60 Hz
Stroomverbruik	< 0,5 W
Instelbereik drempelwaarde	Van 1 tot 1000 lux
Detectietechnologie	Fototransistor
Temperatuurbereik	Van -20 °C tot +40 °C
Beschermingsgraad	IP54
Schakelvermogen (gloeilampen/halogeen)	1000 W
Schakelvermogen (LED/EVG)	250 W (50 stuks, c ≤ 88 μF)
Connectiviteit	Bluetooth mesh (2,4–2,48 GHz, 4 dBm)
Functionaliteiten via app	Drempelinstelling, tijdsprogrammering, netwerkvorming
Status-LED	Initialisatie (aan), normaal (uit), identificatie (langzaam knipperen), update (snel knipperen)
Montage	Binnen-/buitenmuur, inbouw of opbouw
Aansluiting	3-aderige kabel (L, N, PE), diameter 5–10 mm
Leveringsomvang	Apparaat, 2 schroeven, 2 pluggen, 1 dop, veiligheidsfiche, snelle start
Fabrieksgarantie	3 jaar
Onderhoud	Droge reiniging, zonder reinigingsmiddel
Veiligheid	Installatie door gekwalificeerde elektricien, naleving normen (NF C-15100, etc.)
Recycling	Elektrisch apparaat, niet bij het huishoudelijk afval gooien

Veelgestelde vragen - NightmatIQ Plus STEINEL

Hoe stel ik de drempelwaarde in op de NightmatIQ Plus?

De drempelwaarde wordt ingesteld via de STEINEL Connect-app. U kunt een waarde kiezen tussen 1 en 1000 lux. Het apparaat moet onder spanning staan en binnen Bluetooth-bereik van uw smartphone zijn.

Hoe verbind ik het apparaat met de STEINEL Connect-app?

Download de STEINEL Connect-app uit uw AppStore. Open de app, volg de instructies om een nieuw apparaat toe te voegen en koppel het via Bluetooth. Zorg ervoor dat de status-LED langzaam knippert (identificatiemodus).

Wat te doen als het apparaat niet aangaat?

Controleer eerst of de zekering is ingeschakeld en of de eventuele netschakelaar op AAN staat. Controleer de kabel met een spanningstester. Pas ook de drempelwaarde aan als deze verkeerd is ingesteld.

Wat is het Bluetooth-bereik van de NightmatIQ Plus?

Het typische Bluetooth-bereik is ongeveer 10 meter binnenshuis. Om interferentie te voorkomen, houdt u een afstand van minimaal 3 meter tussen het apparaat en de WiFi-router of toegangspunten.

Kan het apparaat buiten worden geïnstalleerd?

Ja, de NightmatIQ Plus heeft beschermingsgraad IP54, waardoor het geschikt is voor buitengebruik, mits correct gemonteerd, beschermd tegen schokken en explosieve zones.

Hoe reinig ik het apparaat?

Reinig het apparaat droog met een zachte doek. Gebruik nooit water of reinigingsmiddel, omdat vocht de elektrische componenten kan beschadigen.

Wat is de garantie van de NightmatIQ Plus?

De fabrieksgarantie is 3 jaar vanaf de aankoopdatum, onder voorbehoud van overlegging van het originele aankoopbewijs en conform gebruik. Het dekt materiaal- of fabricagefouten.

Kan ik het apparaat zonder de app gebruiken?

Ja, de NightmatIQ Plus kan worden gebruikt als eenvoudige schemerschakelaar met een standaard drempelwaarde van 1000 lux. Zonder de app kunt u echter de drempel niet wijzigen of schakeltijden programmeren.

Hoe werk ik de firmware bij?

Firmware-updates worden uitgevoerd via de STEINEL Connect-app. Wanneer er een update beschikbaar is, knippert de LED snel. Volg de instructies in de app om deze te downloaden en te installeren.

Wat te doen bij stroomuitval?

Het apparaat verliest de opgeslagen tijd bij een stroomstoring. Het berekent een geschatte tijd op basis van de zonbaan van de vorige dag. Om de exacte tijd te herstellen, maak opnieuw verbinding met de STEINEL Connect-app.

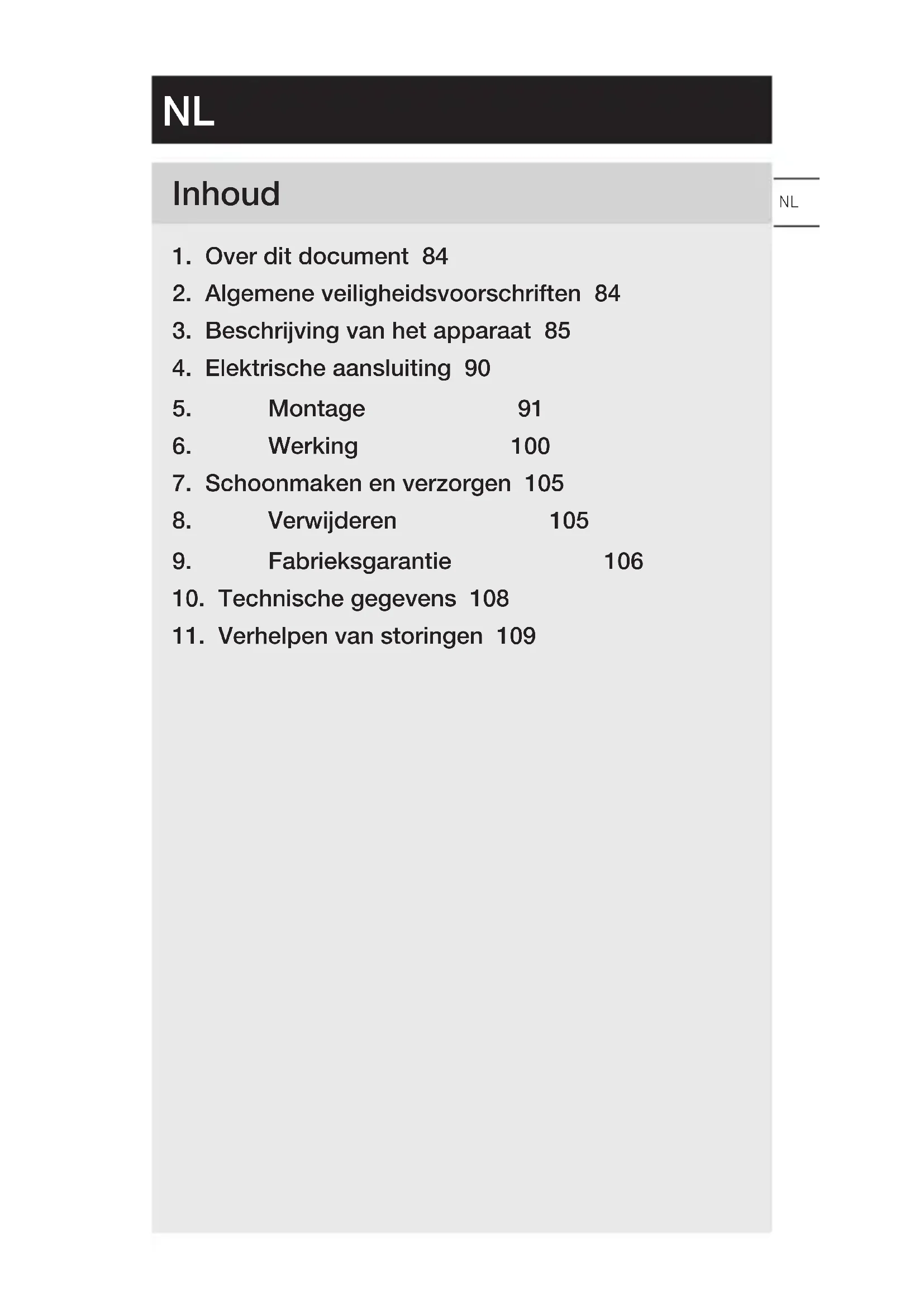

GEBRUIKSAANWIJZING NightmatIQ Plus STEINEL

1. Over dit document 84
2. Algemene veiligheidsvoorschriften 84
3. Beschrijving van het apparaat 85
4. Elektrische aansluiting 90
5. Montage 91
6. Werking 100
7. Schoonmaken en verzorgen 105
8. Verwijderen 105
9. Fabrieksgarantie 106
10. Technische gegevens 108
11. Verhelpen van storingen 109

1. Over dit document

• Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Waarschuwing voor gevaar!

Waarschuwing voor risico's door elektriciteit!

Waarschuwing voor risico's door water!

2. Algemene veiligheidsvoorschriften

Gevaar door niet naleving van de gebruiks- aanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.
• Toegankelijk bewaren.

- Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• Werkzaamheden aan de netspanning mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.

• De nationale installatievoorschriften en aansluitvoor-waarden moeten worden nageleefd (bijv. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

NL

3. Beschrijving van het apparaat

Gebruik volgens de voorschriften NighmatIQ

• Schemerschakelaar, geschikt voor wandmontage binnen en buiten.
• De functie schemerinstelling kan via de potentiometer worden ingesteld.
• Kan als losse sensor worden gebruikt.

Gebruik volgens de voorschriften NighmatlQ Plus

• Schemerschakelaar, geschikt voor wandmontage binnen en buiten.
• Functies kunnen met de Steinel Connect app worden ingesteld.
• Kan als losse sensor of met Bluetooth-koppeling worden gebruikt.

Functieprincipe

• De schemerschakelaar registreert met behulp van de lichtsensor de omgevingslichtsterkte en vergelijkt die met de ingestelde drempelwaarde.
• Wanneer de omgevingslichtsterkte onder de drempelwaarde ligt, wordt de aangesloten verbruiker ingeschakeld.
• Als de omgevingslichtsterkte boven de drempelwaarde ligt, wordt de aangesloten verbruiker uitgeschakeld.

Leveringsomvang NightmatIQ / NightmatIQ Plus

3.1

Overzicht NightmatIQ

3.3

A B C D E F

A Afdekking
B Potentiometer schemerinstelling
C Behuizing schemerschakelaar
D Lichtsterktesensor
E Aansluitklem
F Optionele opening bij bekabeling op de muur

3.4

G

G Detail: potentiometer schemerinstelling

Overzicht NightmatIQ Plus

3.5

A B C D E F

NL

A Afdekking
B Status-led-lampje
C Behuizing schemerschakelaar
D Lichtsterktesensor
E Aansluitklem
F Optionele opening bij bekabeling op de muur

4. Elektrische aansluiting

Schakelschema

4.1

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen / geel)

Het apparaat kan ook elektrisch worden aangesloten achter een netschakelaar, indien gewaarborgd is dat de netschakelaar continu is ingeschakeld.

De afdichtdopjes zijn bedoeld voor netspanningskabels met een uitwendige diameter van 5 – 10 mm.

5. Montage

Gevaar door elektrische stroom!

Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• De stroom uitschakelen en de spanningstoevoer onderbreken.
• Controleer m.b.v. een spanningstester dat er geen spanning op staat.
• Zorg ervoor dat de spanningstoevoer onderbroken blijft.

Gevaar voor beschadigingen!

Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.

• Identificeer de aansluitkabels.
• Aansluitkabels correct verbinden.

Montagevoorbereiding

• Alle onderdelen controleren op beschadigingen. Neem het apparaat bij beschadigingen niet in gebruik.
• Geschikte montageplaats kiezen.
• Trillingsvrij.
• Niet in een explosieve omgeving monteren.
• Niet op licht ontvlambare oppervlakken monteren.
• Het apparaat mag niet worden beïnvloed door het licht van de aangesloten verbruiker.

Montagestappen

5.1

• Stroomtoevoer uitschakelen
- Controleer of de spanningstoevoer is uitgeschakeld.
- Afdekking losschroeven en verwijderen.

5.2

• Kabel door het apparaat voeren.
• Apparaat met een aandraaimoment van max. 1 Nm vastschroeven.

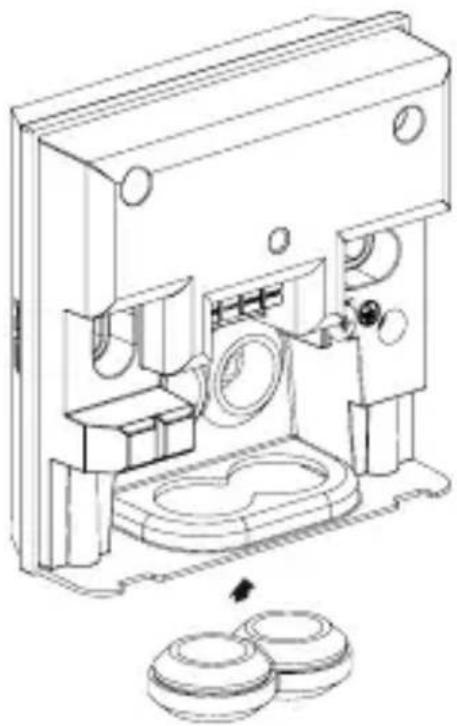

Opbouwvariant

5.5

- De optionele opening voor bekabeling op de muur voorzichtig doordrukken met een schroevendraaier.

5.6

- Afdichtstopje plaatsen

5.7

max. 1 Nm

• Kabel door het apparaat voeren.
• Apparaat met een aandraaimoment van max. 1 Nm vastschroeven.

5.8

NN↓L NN↓L

NL

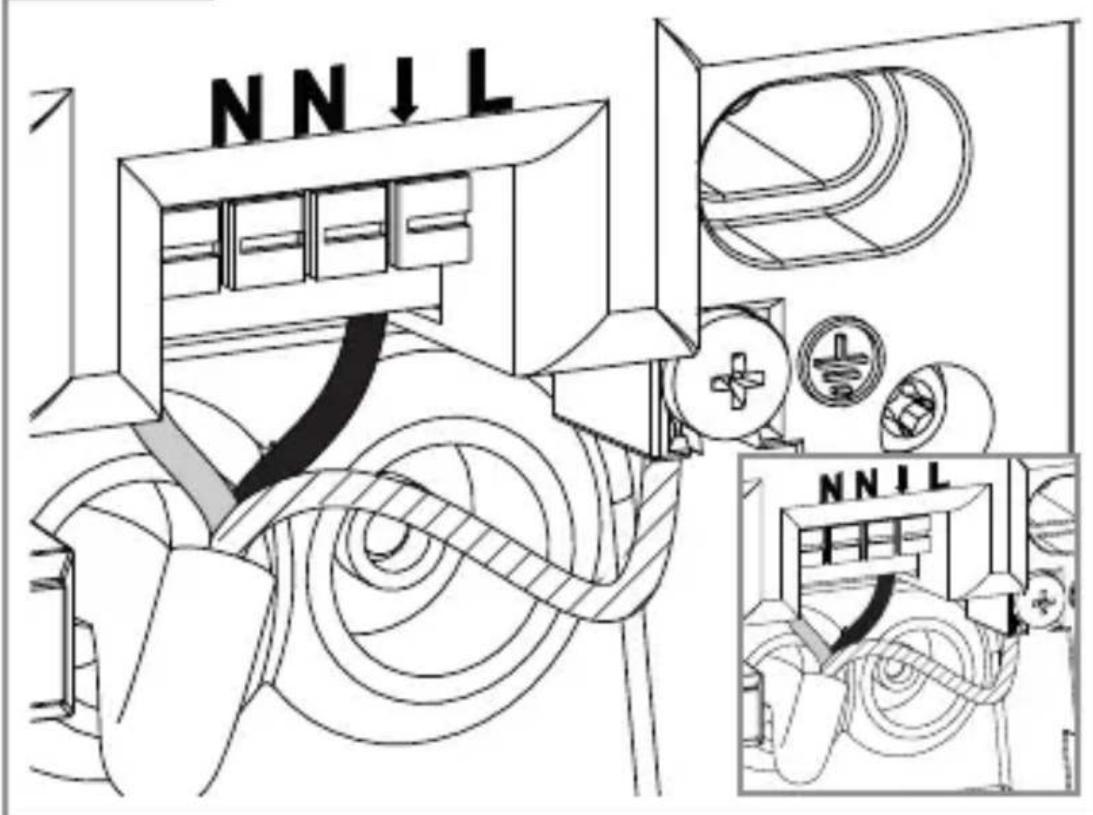

- Stroomtoevoer volgens schakelschema aansluiten.

→“4. Elektrische aansluiting”

5.9

- Afdekkap plaatsen.

5.10

• Afdekking vastschroeven.

5.11

I O

• Stroomtoevoer inschakelen.
• Functies instellen.

→“6. Werking”

NL

6. Werking

NightmatIQ

Bij de NightmatlQ wordt de schemerinstelling met de hand ingesteld via de potentiometer schemerinstelling.

Gevaar door elektrische stroom!

Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• De stroom uitschakelen en de spanningstoevoer onderbreken.
• Controleer m.b.v. een spanningstester dat er geen spanning op staat.
• Zorg ervoor dat de spanningstoevoer onderbroken blijft.

- Fabrieksinstellingen

– Schemerinstelling: 75 lux

Schemerinstelling (G)

De inschakellichtsterkte (schemering) kan traploos van ca. 1 – 75 lux worden ingesteld.

- ⚙ = schemerstand (ca. 75 lux) - Ⓞ = schemerstand / nachtstand (ca. 1 lux)

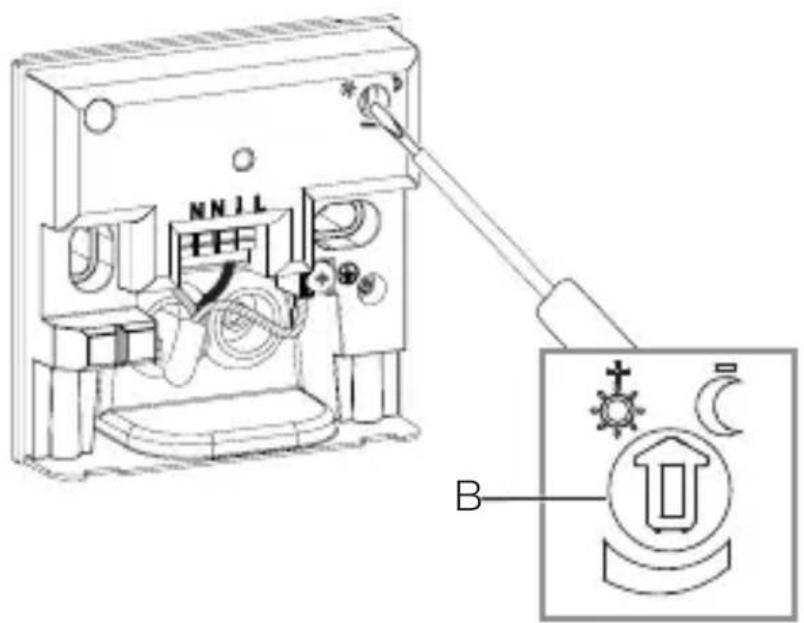

Handmatige schemerinstelling NightmatIQ

6.1

• Stroomtoevoer uitschakelen
- Controleer of de spanningstoevoer is uitgeschakeld.
- Afdekking losschroeven.

6.2

NN1L B

- De gewenste drempelwaarde voor de schemerinstelling traploos instellen met de schroevendraaier.

6.3

• Afdekking vastschroeven.

6.4

I O

- Stroomtoevoer inschakelen.

NightmatIQ Plus

Bij de NightmatlQ Plus worden de functies via de Steinel Connect app ingesteld.

Steinel Connect app

Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Connect app uit de

AppStore worden gedownload. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

Functies die met de Steinel Connect app kunnen worden ingesteld:

- Schemerinstelling.

Opmerking:

Er moet een minimumafstand van 3 m tot de WLAN-router en de Access Points worden aangehouden om storingen te voorkomen.

Led-functie

Initialiseren: led brandt continu.

Normaal bedrijf: led uit.

Identificatie: led knippert langzaam.

De inschakellichtsterkte (schemering) kan traploos van ca.

1 – 1.000 lux worden ingesteld.

De sensorschakelaar voldoet aan de Bluetooth Mesh Standard. Hij kan gekoppeld worden aan alle producten die aan de Bluetooth Mesh Standard voldoen.

Het configureren van de sensorschakelaar wordt met de Steinel Connect app uitgevoerd. Bij de eerste verbinding tussen sensorschakelaar en Steinel Connect App worden de bijbehorende netwerksleutels opgeslagen op uw smartphone of tablet. Dankzij deze sleutels is uitgesloten dat onbevoegden toegang krijgen tot de sensor.

Om met een extra smartphone of tablet toegang te krijgen, moet de netwerksleutel worden gedeeld.

Schakeltijden

Behalve het instellen van de schemerwaarde kunnen met de app ook schakeltijden worden ingesteld waarin aangesloten verbruikers AAN of UIT moeten worden gezet.

Hiervoor ontvangt de NightmatlQ plus via een Bluetooth-verbinding met een mobiele telefoon / tablet de actuele tijd en gebruikt die voor toekomstige schakelingen.

Wanneer de stroomtoevoer van de NightmatlQ plus wordt onderbroken, gaat de opgeslagen tijd verloren. De NightmatlQ plus bepaalt de tijd op basis van het zonverloop van de afgelopen dagen bij benadering. Om de exacte tijd weer te kunnen herstellen, is een nieuwe verbinding met de app nodig.

7. Schoonmaken en verzorgen

Dit apparaat is onderhoudsvrij.

Gevaar door elektrische stroom!

Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

- Reinig het apparaat alleen in droge toestand.

Gevaar voor beschadigingen!

De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

- Reinig het apparaat met een licht bevochtigde doek zonder reinigingsmiddel.

8. Verwijderen

Elektrische apparaten, batterijen, accessoires en verpakkingen moeten op milieuvriendelijke wijze gerecycled worden.

Afgedankte elektrische apparaten en oude batterijen horen niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn betreffende afgedankte elektrische en elektronische apparatuur en de implementatie hiervan in nationaal recht moeten afgedankte elektrische apparaten en batterijen gescheiden ingezameld en op milieuvriendelijke wijze gerecycled worden.

9. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die on-middellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiks-slijtage of andere natuurlijke slijtage,

- bij een niet regelconform of onjuist gebruik van het

product, of indien de bedienings instructies niet werden nageleefd,
- wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserve-onderdelen die geen originele STEINEL-delen zijn,
- indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
- wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd, bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewarentotdegarantieperiodeisverlopen.

11. Verhelpen van storingen

Apparaat zonder spanning.

– Zekering niet ingeschakeld of defect.

• Zekering inschakelen.
- Defecte zekering vervangen.

- Kabel onderbroken.

- Kabel testen met spanningstester.

- Kortsluiting in de stroomtoevoer.

• Aansluitingen controleren.

- Eventueel aanwezige netschakelaar uit.

- Netschakelaar inschakelen.

De lamp schakelt niet in.

• Schemerinstelling verkeerd gekozen.
• Schemerinstelling opnieuw instellen.
• Netschakelaar UIT.
• Netschakelaar instellen.

– Zekering niet ingeschakeld of defect.

• Zekering inschakelen.
- Defecte zekering vervangen.

IT

Indice

PE = conductor de protectie (verde / galben)

– Tip protectie: IP 54
