Produkto tipas	Prijungtas prieblandos jungiklis (NightmatIQ Plus)
Prekinis ženklas	Steinel
Modelis	NightmatIQ Plus
Maitinimas	220–240 V, 50/60 Hz
Energijos suvartojimas	< 0,5 W
Įjungimo slenksčio reguliavimo diapazonas	Nuo 1 iki 1000 liuksų
Aptikimo technologija	Fototranzistorius
Temperatūros diapazonas	Nuo -20 °C iki +40 °C
Apsaugos klasė	IP54
Komutavimo galia (kaitrinės/halogeninės lempos)	1000 W
Komutavimo galia (LED/EVG)	250 W (50 vnt, c ≤ 88 μF)
Jungtis	Bluetooth tinklelis (2,4–2,48 GHz, 4 dBm)
Funkcijos per programėlę	Slenksčio nustatymas, laiko programavimas, tinklų sujungimas
Būsenos LED	Inicijavimas (įjungta), normali (išjungta), identifikavimas (lėtai mirksi), atnaujinimas (greitai mirksi)
Montavimas	Vidinė/išorinė siena, įleista arba išsikišusi
Prijungimas	3 laidininkų kabelis (L, N, PE), skersmuo 5–10 mm
Pristatymo turinys	Prietaisas, 2 varžtai, 2 kaiščiai, 1 kamštis, saugos lapas, greitas startas
Gamintojo garantija	3 metai
Priežiūra	Sausas valymas, be ploviklių
Sauga	Montavimas kvalifikuoto elektriko, laikantis normų (NF C-15100 ir kt.)
Perdirbimas	Elektrinis prietaisas, neišmesti su buitinėmis atliekomis

Dažnai užduodami klausimai - NightmatIQ Plus STEINEL

Kaip nustatyti įjungimo slenkstį ant NightmatIQ Plus?

Įjungimo slenkstis nustatomas per STEINEL Connect programėlę. Galite pasirinkti vertę nuo 1 iki 1000 liuksų. Prietaisas turi būti įjungtas ir jūsų išmaniojo telefono Bluetooth zonoje.

Kaip prijungti prietaisą prie STEINEL Connect programėlės?

Atsisiųskite STEINEL Connect programėlę iš savo AppStore. Atidarykite programėlę, vykdykite instrukcijas, kad pridėtumėte naują prietaisą ir susietumėte jį per Bluetooth. Įsitikinkite, kad būsenos LED lėtai mirksi (identifikavimo režimas).

Ką daryti, jei prietaisas neįsijungia?

Pirmiausia patikrinkite, ar įjungtas saugiklis ir ar galimas tinklo jungiklis yra ĮJUNGTA padėtyje. Patikrinkite kabelį įtampos testeriu. Taip pat koreguokite įjungimo slenkstį, jei jis neteisingai nustatytas.

Koks yra NightmatIQ Plus Bluetooth atstumas?

Tipinis Bluetooth atstumas yra apie 10 metrų patalpose. Kad išvengtumėte trikdžių, laikykite ne mažesnį kaip 3 metrų atstumą tarp prietaiso ir WiFi maršrutizatoriaus ar prieigos taškų.

Ar galima montuoti prietaisą lauke?

Taip, NightmatIQ Plus turi apsaugos klasę IP54, todėl tinka montuoti lauke, jei jis teisingai sumontuotas, apsaugotas nuo smūgių ir sprogių zonų.

Kaip valyti prietaisą?

Valykite prietaisą sausai minkšta šluoste. Niekada nenaudokite vandens ar ploviklių, nes drėgmė gali pažeisti elektrinius komponentus.

Kokia yra NightmatIQ Plus garantija?

Gamintojo garantija yra 3 metai nuo pirkimo datos, pateikus originalų pirkimo įrodymą ir tinkamai naudojant. Ji apima medžiagų ar gamybos defektus.

Ar galiu naudoti prietaisą be programėlės?

Taip, NightmatIQ Plus gali būti naudojamas kaip paprastas prieblandos jungiklis su numatytuoju įjungimo slenksčiu 1000 liuksų. Tačiau be programėlės negalite keisti slenksčio nei programuoti komutavimo laikų.

Kaip atnaujinti programinę-aparatūrą?

Programinės-aparatūros atnaujinimai atliekami per STEINEL Connect programėlę. Kai yra atnaujinimas, LED greitai mirksi. Vykdykite programėlės instrukcijas, kad atsisiųstumėte ir įdiegtumėte.

Ką daryti nutrūkus elektrai?

Prietaisas praranda įrašytą laiką nutrūkus elektrai. Jis apskaičiuoja apytikslį laiką pagal praėjusios dienos saulės trajektoriją. Norėdami atkurti tikslią laiką, vėl prisijunkite prie STEINEL Connect programėlės.

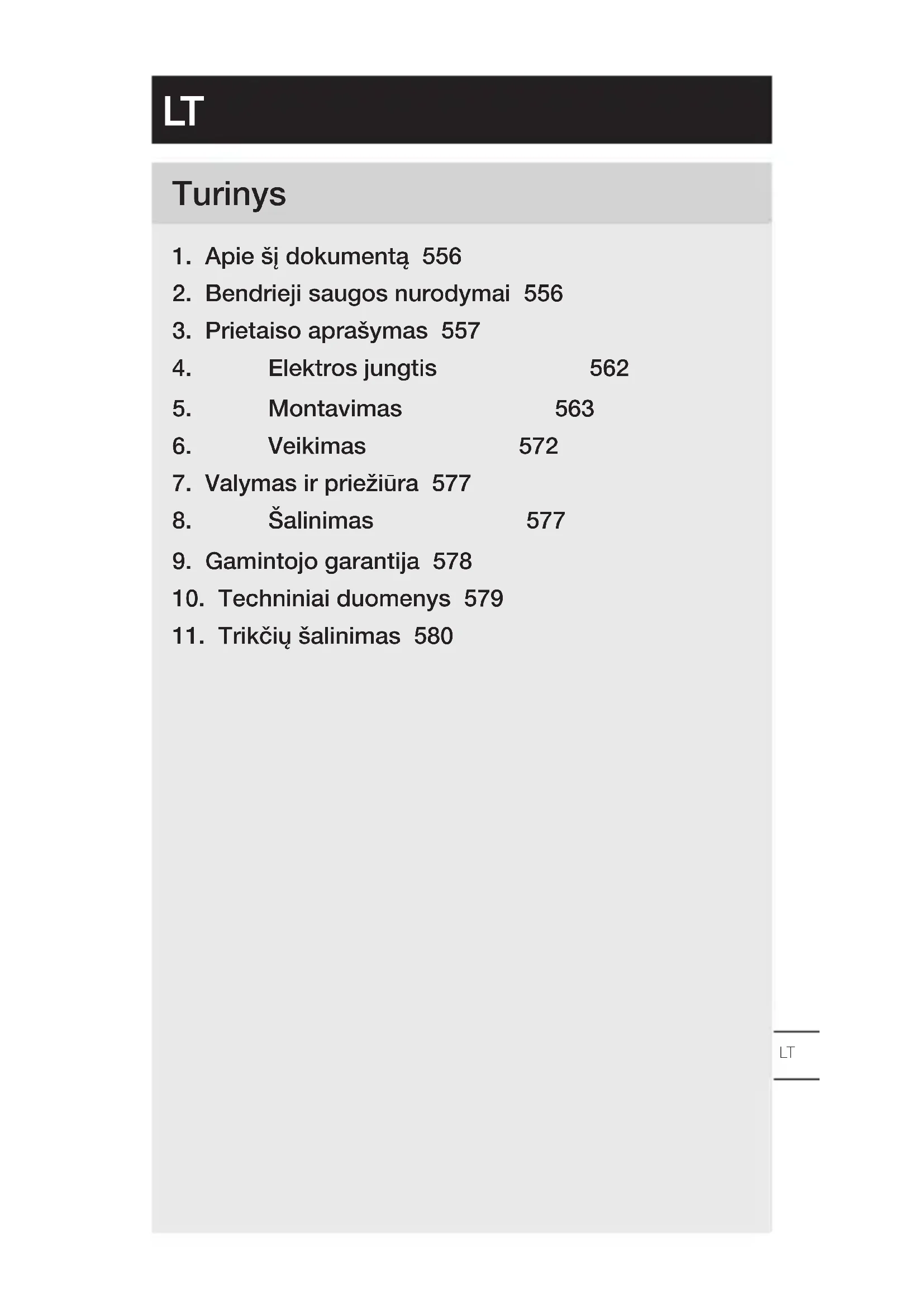

NAUDOJIMO INSTRUKCIJA NightmatIQ Plus STEINEL

1. Apie ši dokumentą 556
2. Bendrieji saugos nurodymai 556
3. Prietaiso aprašymas 557
4. Elektros jungtis 562
5. Montavimas 563
6. Veikimas 572
7. Valymas ir priežiūra 577
8. Šalinimas 577
9. Gamintojo garantija 578
10. Techniniai duomenys 579
11. Trikčių šalinimas 580

1. Apie ši dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus!

Įspėjimas apie elektros pavojų!

Įspėjimas apie vandens keliamą pavoju!

2. Bendrieji saugos nurodymai

Pavojus dėl naudojimo instrukcijos nesilaikymo!

Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukcija.
  • Laikykitės saugos nurodymų.
  • Laikykite pasiekiamoje vietoje.

– Dirbant su elektros srove galimos pavojingos situacijos. Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

– Darbus, susijusius su tinklo jtampa, gali atlikti tik kvalifikuoti darbuotojai.

– Būtina laikytis šalyje galiojančių įrengimo instrukciju ir prijungimo reikalavimų (pvz., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Naudokite tik originalias atsargines dalis.

- Remonta gali atlikti tik specializuotos jmonès.

3. Prietaiso aprašymas

„NighmatIQ“ naudojimas pagal paskirti

– Prieblandos lygio jungiklis montavimui ant sienos patal-pose ir lauke.
– Prieblandos lygio nustatymas potenciometru.
– Galima naudoti kaip atskirą sensorių.

„NighmatIQ Plus“ naudojimas pagal paskirtj

– Prieblandos lygio jungiklis montavimui ant sienos patal-pose ir lauke.
– Funkcijos nustatomos naudojantis „Steinel Connect App“ programèle.
- Kaip atskiras sensorius arba prijungtas naudojantis „Bluetooth“.

Veikimo principas

– Prieblandos lygio jungiklis naudodamas šviesos sensorių nustato aplinkos apšvietimą ir palygina jį su nustatytu apšvietimo slenksčiu.
- Jei aplinkos apšvietimas yra mažesnis už apšvietimo slenkstį, prijungtas vartotojas jjungiamas.
- Jei aplinkos apšvietimas yra didesnis už apšvietimo slenkstj, prijungtas vartotojas išjungiamas.

„NightmatIQ“ / „NightmatIQ Plus“ komplektacija

3.1

• 1 „NightmatIQ“ / „NightmatIQ Plus“
• 2 varžtai
• 2 mūrvinės
• 1 sandarinimo kamštis
• 1 saugos duomenų lapas
• 1 greitasis paleidimas

„NightmatIQ“ / „NightmatIQ Plus“ gaminio matmenys

3.2

LT

„NightmatIQ“ prietaiso apžvalga

3.3

A B C D E F

A Dangtelis
B Prieblandos lygio nustatymas potenciometru
C Prieblandos jungiklio korpusas
D Aplinkos apšvietimo sensorius
E Gnybtai
F Pasirinktinė anga virštinkiniam montavimui

3.4

G

G Išsamiai: prieblandos lygio nustatymas potenciometru

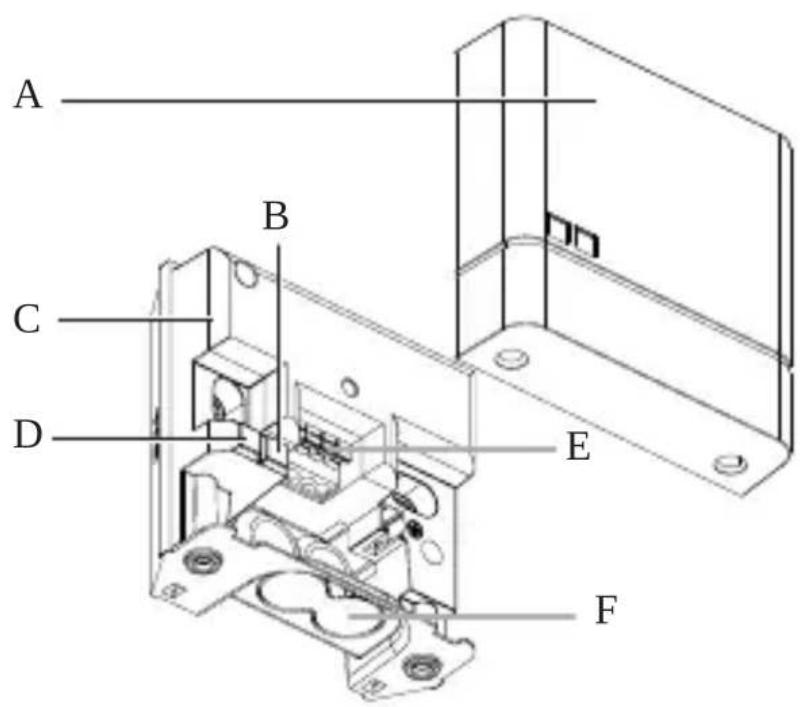

„NightmatlQ Plus“ prietaiso apžvalga

3.5

A B C D E F

A Dangtelis
B Būklès LED
C Prieblandos jungiklio korpusas
D Aplinkos apšvietimo sensorius
E Gnybtai
F Pasirinktinė anga virštinkiniam montavimui

LT

4. Elektros jungtis

Sujungimo schema

4.1

Įvadą sudaro trijų laidų kabelis:

L = fazė (dažniausiai juodas, rudas arba pilkas)

N = nulinis laidas (dažniausiai mėlynas)

PE = apsauginis laidas (žalias / geltonas)

Šviestuvą taip pat galima prijungti prie elektros tinklo jungiklio, jei užtikrinama, kad tinklo jungiklis bus nuolat jjungtas.

Sandarinimo kaiščiai skirti tinklo laidui, kurio išorinis skersmuo yra 5 – 10 mm.

5. Montavimas

Elektros srovė kelia pavojų!

Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

• Išjunkite srove ir nutraukite elektros energijos tiekimą.
• Įtampos indikatoriumi patikrinkite, ar nėra Įtampos.
• Isitikinkite, kad elektros energijos tiekimas nutrauktas.

Turtinių nuostolių pavojus!

Jungiamuju laidu sukeitimas gali sukelti trumpaji jungima.

• Identifikuokite jungiamuosius laidus.
  • Tinkamai prijunkite jungiamuosius laidus.

Pasiruošimas montavimui

• Patikrinkite visas dalis, ar nėra pažeidimų. Jei prietaisas yra pažeistas, jo nenaudokite.
  • Pasirinkite montavimo vieta.

-Be vibracijos.
-Ne potencialiai sprogioje zonoje.
-Ne ant lengvai užsidegančių paviršių.
–Prietaiso neturi veikti prijungto vartotojo šviesos.

Montavimo eiga

5.1

• Išjunkite elektros energijos tiekimą.
• Patikrinkite, ar atjungtas įtampos tiekimas.
• Atsukite ir nutraukite dangtelj.

5.2

- Pasižymėkite gręžtinių skylių vietas.

5.3

- Išgręžkite skyles (∅ 6 mm) ir jkiškite kaiščius.

LT

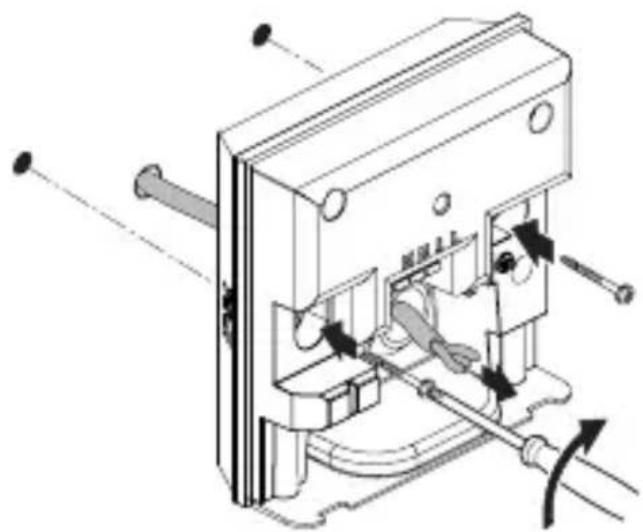

Potinkinis variantas

5.4

• Prakiškite kabelj per prietaisą.
• Prietaisą priveržkite naudodami maks. 1 Nm sūkio momentą.

Virštinkinis variantas

5.5

- Atsuktuvu atsargiai pradurkite pasirinktinę angą virštinkiniams laidams.

5.6

- Ístatykite sandarinimo kaištį.

LT

5.7

maks. 1 Nm

• Prakiškite kabelj per prietaisą.
• Prietaisą priveržkite naudodami maks. 1 Nm sūkio momentą.

5.8 NNIL

- Prijunkite maitinimo linija pagal elektros schema. →„4. Elektros jungtis“

LT

5.9

• ljunkite elektros energijos tiekimą.
• Funkciju nustatymas.

→„6. Veikimas“

LT

6. Veikimas

„NightmatIQ“

Naudojant „NightmatlQ“ prieblandos lygio nustatymas atliekamas rankiniu būdu, naudojant prieblandos lygio nustatymo potenciometra.

Elektros srovė kelia pavojų!

Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

• Išjunkite srove ir nutraukite elektros energijos tiekimą.
• Įtampos indikatoriumi patikrinkite, ar nėra Įtampos.
• Ísitikinkite, kad elektros energijos tiekimas nutrauktas.

• Gamyklos nustatymas

– Prieblandos lygio nustatymas: 75 liuksų

Prieblandos lygio nustatymas (G)

Reagavimo ryškumas (prieblanda) nustatomas tolygiai maždaug 1 – 75 liuksų diapazone.

• ⚙ = prieblandos režimas (maždaug 75 liuksai)
• © prieblandos lygio / naktinis režimas (maždaug 1 liuksas).

Rankinis prieblandos lygio nustatymas „NightmatIQ“

6.1

• Išjunkite elektros energijos tiekimą.
• Patikrinkite, ar atjungtas įtampos tiekimas.
• Atsukite dangtelj.

6.2

NN11L B

- Pageidaujamą prieblandos lygio suveikimo slenkstį tolygiai nustatykite atsuktuvu.

LT

6.3

- Ijunkite elektros energijos tiekimą.

„NightmatIQ Plus“

„NightmatlQ Plus“ prietaise funkcijos nustatomos „Steinel Connect App“ programèle.

Norint konfigūruoti prietaisą naudojantis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti programėlę „STEINEL Connect App“. Reikalingas išmanusis telefonas arba planšetinis kompiuteris su „Bluetooth“ funkcija.

Funkcijos, nustatomos naudojantis programèle

– prieblandos lygio nustatymas.

Pastaba

Kad būtų išvengta gedimų, iki WLAN maršrutizatoriaus ir prieigos taškų turi būti ne mažesnis kaip 3 m atstumas.

Šviesos diodu funkcija

Iniciavimas: šviesos diodas šviečia nuolat.

lprastas režimas: šviesos diodas išjungtas.

Identifikavimas: šviesos diodas lėtai mirksi.

Programinės aparatinės įrangos atnaujinimas: šviesos diodas greitai mirksi.

Klaida: šviesos diodas greitai mirksi.

LT

Gamyklos nustatymas

– Prieblandos lygio nustatymas: 1.000 liuksų

Prieblandos lygio nustatymas

Reagavimo ryškumas (prieblanda) nustatomas tolygiai maždaug 1 – 1.000 liuksų diapazone.

-☀= prieblandos režimas (maždaug 1.000 liuksai) -℃= prieblandos lygio / naktinis režimas (maždaug 1 liuksas).

„Bluetooth“ tinklas („Bluetooth Mesh“)

Sensorinis jungiklis atitinka „Bluetooth Mesh“ standartą. Jis gali būti sujungtas su visais gaminiais, atitinkančiais „Bluetooth Mesh“ standartą.

Sensorinis jungiklis sukonfigūruotas naudojantis programėle „Steinel Connect App“. Pirmą kartą sujungus sensorinį jungikljų su programėle „Steinel Connect App“, atitinkami tinklo raktai išsaugomi išmaniajame telefone ar planšetėje. Raktas apsaugo nuo neteisėtos prieigos prie sensoriaus.

Siekiant gauti prieigą per kitą išmanuji telefoną ar planšetę, tinklo raktą reikia bendrinti.

Isijungimo laikai

Programėlėje galima ne tik nustatyti prieblandos lygio reikšmę, bet ir nustatyti jungimo laiką, kuriuo jjungiamos arba išjungiamos prijungtos apkrovos.

Naudojantis „Bluetooth“ ryšiu su išmaniuoju telefonu / planšetiniu kompiuteriu „NightmatlQ plus“ veikia realiu laiku ir naudoja jį būsimiems perjungimo veiksmams.

Nutrūkus „NightmatlQ plus“ maitinimo įtampai, jis praranda išsaugotą laiką. Remdamasis ankstesnių dienų saulės trajektorija, „NightmatlQ plus“ nustato apytikslį laiką.

Norint atkurti tikslų laiką, reikia iš naujo prisijungti prie programėlės.

7. Valymas ir priežiūra

Prietaisui techninė priežiūra nereikalinga.

Elektros srovė kelia pavoju!

Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

- Prietaisą valykite tik sausos būklės.

Turto sugadinimo pavojus!

Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

- Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių.

8. Šalinimas

Elektros prietaisai, baterijos, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų ir baterijų kartu su buitinėmis atliekomis!

Nuotolinio valdymo pultelyje yra CR 2032 ličio mangano dioksido ir organinio elektrolito baterija.

Tik ES šalims

Pagal galiojančia Europos direktyvą dėl elektros ir elektroninės įrangos atlieku ir jos įgyvendinimą nacionalinėje teisėje nebenaudojama elektros įranga ir baterijos turi būti surenkamos atskirai ir perdirbamos aplinkai nekenksmingu būdu.

9. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantija.

Garantinis laikotarpis – 36 mènesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas ne- mokamai remontuojamas arba keičiamos sugedusios dalys.

Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Remontas: pasibaigus garantinio aptarnavimo laikotar-piui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

10. Techniniai duomenys

• Matmenys (A x P x G): 95 × 95 × 38 ~mm
• Tinklo jungtis: 220–240 V, 50/60 Hz
  – Galios suvartojimas: NightmatIQ < 0,7 W NightmatIQ plus < 0,5 W
  – Prieblandos lygio nustatymas: NightmatlQ: 1 – 75 liuksų NightmatlQ plus: 1 – 1.000 liuksų
  – Sensorika: Fototranzistorius
• Temperatūros diapazonas: nuo -20 iki +40 °C
• „Bluetooth“ dažnis
  (tik „NightmatIQ plus“): 2,4–2,48 GHz
• „Bluetooth“ siuntimo galia
  (tik „NightmatlQ plus“): 4 dBm / 2,5 mW
  – Apsaugos tipas: IP 54

Kontaktas

– Kaitrinès / halogeninès lemputès apkrova: 1.000 W

- LED / EKG apkrova: 250 W (50 vienety c < 88 μF)

11. Trikčių šalinimas

Prietaise néra įtampos.

– Saugiklis nejjungtas arba sugedęs.

• ljunkite saugiklj.
• Pakeiskite sugedusj saugiklj.

- Nutrūko laidas.

- Įtampos indikatoriumi patikrinkite linija.

– Tinklo jvade jvyko trumpasis jungimas.

- Patikrinkite jungtis.

– Išsijungė tinklo jungiklis (jei yra).

- ljunkite tinklo jungiklj.

Prietaisas nejsijungia.

– Neteisingai nustatytas prieblandos lygis.

- Iš naujo parinkite prieblandos lygio nustatymą.

– Tinklo jungiklis išjungtas.

- Nustatykite tinklo jungiklj.

– Saugiklis nejjungtas arba sugedęs.

• ljunkite saugiklj.
• Pakeiskite sugedusj saugiklj.

LV

Saturs
