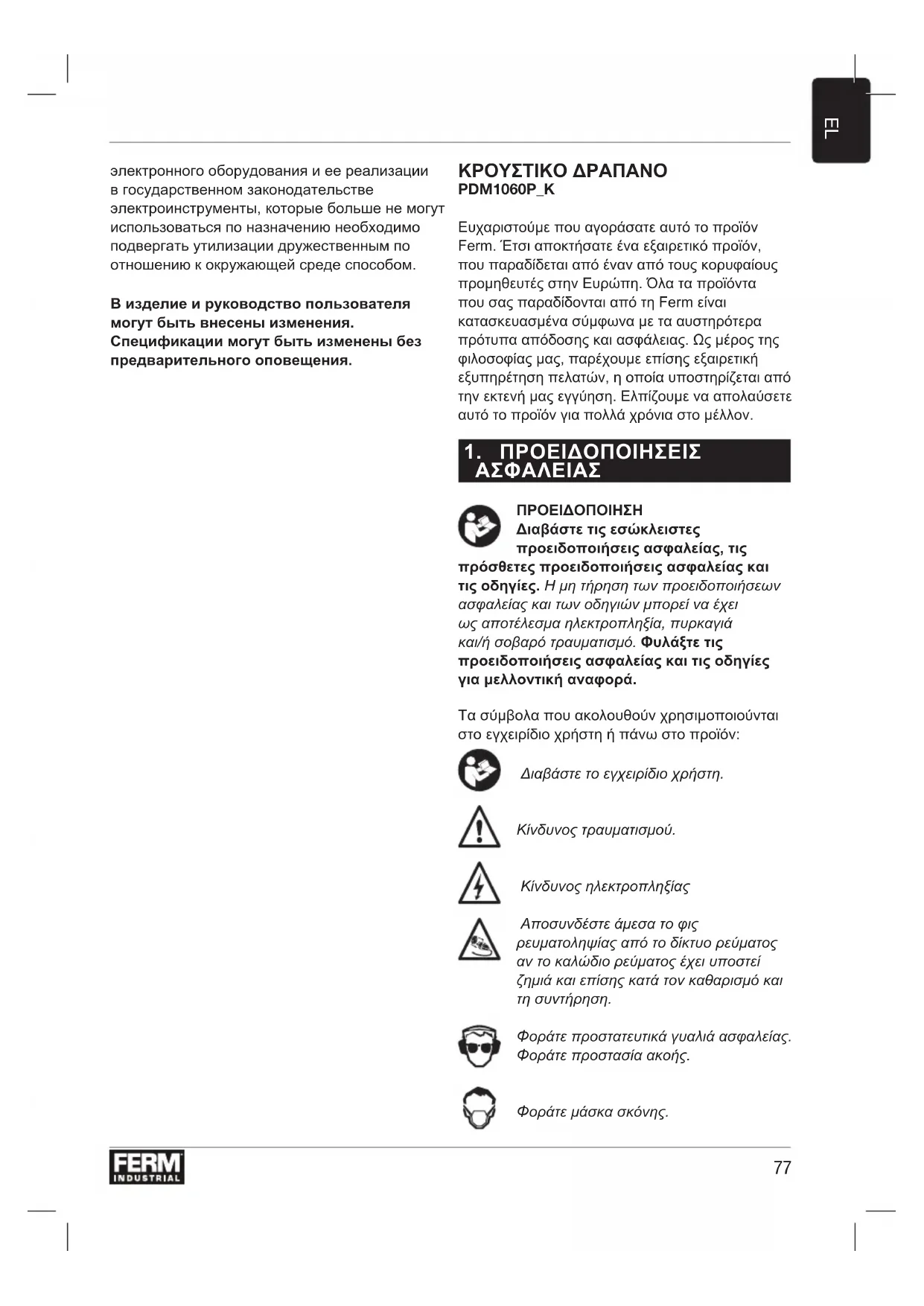

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PDM1060P_K Ferm

Ευχαριστούμεπουαγοράσατεαυτότοπροϊόν Ferm.Έτσιαποκτήσατεέναεξαιρετικόπροϊόν, πουπαραδίδεταιαπόέναναπότουςκορυφαίους προμηθευτέςστηνΕυρώπη.Όλαταπροϊόντα πουσαςπαραδίδονταιαπότηFermείναι κατασκευασμένασύμφωναμετααυστηρότερα πρότυπααπόδοσηςκαιασφάλειας.Ωςμέροςτης φιλοσοφίαςμας,παρέχουμεεπίσηςεξαιρετική εξυπηρέτησηπελατών,ηοποίαυποστηρίζεταιαπό τηνεκτενήμαςεγγύηση.Ελπίζουμενααπολαύσετε αυτότοπροϊόνγιαπολλάχρόνιαστομέλλον.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε τις εσώκλειστες προειδοποιήσεις ασφαλείας, τις πρόσθετες προειδοποιήσεις ασφαλείας και τις οδηγίες. Η μη τήρηση των προειδοποιήσεων ασφαλείας και των οδηγιών μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Φυλάξτε τις προειδοποιήσεις ασφαλείας και τις οδηγίες για μελλοντική αναφορά. Τασύμβολαπουακολουθούνχρησιμοποιούνται στοεγχειρίδιοχρήστηήπάνωστοπροϊόν: Διαβάστε το εγχειρίδιο χρήστη. Κίνδυνος τραυματισμού. Κίνδυνος ηλεκτροπληξίας Αποσυνδέστε άμεσα το φις ρευματοληψίας από το δίκτυο ρεύματος αν το καλώδιο ρεύματος έχει υποστεί ζημιά και επίσης κατά τον καθαρισμό και τη συντήρηση. Φοράτε προστατευτικά γυαλιά ασφαλείας. Φοράτε προστασία ακοής. Φοράτε μάσκα σκόνης.78

Με διπλή μόνωση Μην απορρίπτετε το προϊόν σε ακατάλληλους κάδους απορριμμάτων. Το προϊόν συμμορφώνεται με τα εφαρμόσιμα πρότυπα ασφαλείας στις Ευρωπαϊκές Οδηγίες. ΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΚΡΟΥΣΤΙΚΑ ΔΡΑΠΑΝΑ Φοράτε προστατευτικά ακοής κατά την κρουστική διάτρηση. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής. Χρησιμοποιήστε τη βοηθητική λαβή (ή λαβές), αν παρέχεται(-χονται) με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό. Κρατάτε το ηλεκτρικό εργαλείο από μονωμένες επιφάνειες λαβής όταν εκτελείτε μια εργασία όπου το αξεσουάρ κοπής μπορεί να έρθει σε επαφή με αθέατα καλώδια ή με το καλώδιο του ίδιου του εργαλείου. Αν ένα αξεσουάρ κοπής έρθει σε επαφή με καλώδιο υπό τάση, μπορεί να θέσει υπό τάση και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου και να προκαλέσει ηλεκτροπληξία στο χειριστή. Ηλεκτρική ασφάλεια Ότανχρησιμοποιείτεηλεκτρικάμηχανήματα, νατηρείτεπάντατουςκανονισμούςασφαλείας πουέχουνεφαρμογήστηχώρασας,γιανα μειώσετετονκίνδυνοφωτιάς,ηλεκτροπληξίαςκαι τραυματισμού.Διαβάστετιςοδηγίεςασφαλείας πουακολουθούν,αλλάκαιτιςοδηγίεςασφαλείας πουσυνοδεύουντοπροϊόν. Να ελέγχετε πάντα ότι η τάση της παροχής ρεύματος αντιστοιχεί με την τάση στην ετικέτα της πινακίδας

Μηχάνημα Κλάσης II - Με διπλή μόνωση - Δεν χρειάζεται να χρησιμοποιήσετε γειωμένο φις. Ανείναιαναπόφευκτηηχρήσηηλεκτρικού εργαλείουσετοποθεσίαμευψηλήυγρασία, χρησιμοποιήστεπαροχήπουπροστατεύεταιαπό διάταξηπροστασίαςρεύματοςδιαρροής(RCD). ΗχρήσηδιάταξηςRCDμειώνειτονκίνδυνο ηλεκτροπληξίας.

2. ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ

Προβλεπόμενη χρήση Τοκρουστικόσαςδράπανοέχεισχεδιαστείγια διάτρησηοπώνσεξύλο,μέταλλοκαιπλαστικάκαι γιακρουστικήδιάτρησησετούβλοκαισκυρόδεμα. Τεχνικές προδιαγραφές Τάση ρεύματος δικτύου 220-240V~ Συχνότητα ρεύματος δικτύου 50/60 Hz Κατανάλωση ισχύος 850W Ταχύτητα χωρίς φορτίο 0-3,000 /min Ταχύτητα κρούσεων 0-48.000 /min Μέγ. μέγεθος τσοκ 13 mm Μέγ. διάμετρος τρυπανιού Ξύλο 25 mm Σκυρόδεμα 16 mm Χάλυβας 13 mm Βάρος 2,08 kg Τιμές θορύβου Πίεση ήχου (L

) 94 + 3 dB(A) Ακουστική ισχύς (L

) 105 + 3 dB(A) Τιμές κραδασμών Διάτρηση σε μέταλλο, a h,D 5,4 + 1,5 m/s

Κρουστική διάτρηση σε σκυρόδεμα, a h,ID 10,3 + 1,5 m/s

Επίπεδο κραδασμών Τοεπίπεδοεκπομπήςκραδασμώνπουαναφέρεται στοπαρόνεγχειρίδιοοδηγιώνέχειμετρηθείσύμφωνα μετηντυποποιημένηδοκιμήπουαναφέρεταιστοEN 62841.Μπορείναχρησιμοποιηθείγιατησύγκριση ενόςεργαλείουμεάλλοκαιωςπροκαταρκτική εκτίμησητηςέκθεσηςσεκραδασμούςκατάτηχρήση τουεργαλείουγιατιςαναφερόμενεςεφαρμογές79

- ηχρήσητουεργαλείουσεάλλεςεφαρμογέςή μεάλλαήκακοσυντηρημένααξεσουάρμπορεί ναεπηρεάσεισημαντικάτοεπίπεδοέκθεσης - οιχρόνοιπουτοεργαλείοείναι απενεργοποιημένοήλειτουργείχωρίς ναεκτελείεργασία,μπορείναμειώσουν σημαντικάτοεπίπεδοέκθεσης Προστατευτείτεέναντιτωνεπιδράσεωντων κραδασμώνσυντηρώνταςτοεργαλείοκαιτα αξεσουάρτου,διατηρώνταςταχέριασαςζεστάκαι οργανώνονταςτασχήματαεργασίαςσας.

Οιαριθμοίστοκείμενοαναφέρονταιστα διαγράμματαστιςσελίδα2. Εικ. A 1.Τσοκ 2.Διακόπτηςεπιλογήςλειτουργίας 3.Στοπβάθους 4.Κουμπίασφάλισηςσεενεργοποιημένη

5.ΔιακόπτηςOn/Off 6.Τροχόςρύθμισηςταχύτητας 7.Διακόπτηςπεριστροφήςαριστερά/δεξιά

Εικ. B 9.Πίσωχιτώνιο 10.Μπροστινόχιτώνιο

Τα κρουστικά δράπανα χρειάζονται πολύ μικρή πίεση από το χειριστή. Η άσκηση υπερβολικής πίεσης στο εργαλείο μπορεί να προκαλέσει άσκοπη υπερθέρμανση του μοτέρ και κάψιμο του κινούμενου

Πλευρική λαβή Εικ. A Ηπλευρικήλαβή(8)μπορείναπεριστραφεί360° γύρωαπότηνκεφαλήδιάτρησης,επιτρέποντας ασφαλήκαιάνετηλειτουργίαγιααριστερόχειρες καιδεξιόχειρεςχρήστες.

• Λασκάρετετηνπλευρικήλαβή(8) περιστρέφοντάςτηναριστερόστροφα.

• Στρίψτετηνπλευρικήλαβήστηνεπιθυμητή

• Σφίξτεπάλιτηνπλευρικήλαβήστηνέαθέση περιστρέφοντάςτηνδεξιόστροφα Αντικατάσταση και αφαίρεση τρυπανιών Εικ. A - B Τομηχάνημαείναικατάλληλογιαχρήσητων τρυπανιώνπουακολουθούν:

• Σκυρόδεμα/τοιχοποιία(σκληρόμέταλλο) Πριν αντικαταστήσετε αξεσουάρ, πρώτα αφαιρέστε το φις ρευματοληψίας από την πρίζα τοίχου. Ελέγχετε τακτικά τα αξεσουάρ κατά τη χρήση. Τα στομωμένα αξεσουάρ πρέπει να τροχιστούν ή να αντικατασταθούν.

• Ανοίξτετοτσοκ(1)περιστρέφονταςτο μπροστινόχιτώνιο(10)δεξιόστροφαενώ ταυτόχρονασυγκρατείτετοπίσωχιτώνιο(9)ή τοπεριστρέφετεαριστερόστροφακαιεισάγετε τοαξεσουάρστοάνοιγματουτσοκ.

• Σφίξτετοαξεσουάρπεριστρέφονταςτο μπροστινόχιτώνιο(10)αριστερόστροφαενώ ταυτόχρονασυγκρατείτετοπίσωχιτώνιο(9)ή τοπεριστρέφετεδεξιόστροφα. Ρύθμιση του στοπ βάθους Εικ. A

• Λασκάρετετηνπλευρικήλαβή(8) περιστρέφοντάςτηναριστερόστροφα.

• Εισάγετετοστοπβάθους(3)μέσααπότηνοπή στοδακτύλιοτηςπλευρικήςλαβής.

• Κινήστετονκανόναωςτοεπιθυμητόβάθος.

• Σφίξτεπάλικαλάτηβίδαπεριστρέφοντάςτην δεξιόστροφα Ο διακόπτης On/Off Εικ. A

• Ενεργοποιήστετομηχάνημαπιέζονταςτοδιακόπτη On/Off(5).ΌταναφήσετετοδιακόπτηOn/Off(5),το μηχάνημαθααπενεργοποιηθεί.

• Μπορείτεναρυθμίσετετηνταχύτηταπεριστροφής πιέζονταςπερισσότεροτοδιακόπτηOn/Off (5)γιααύξησητηςταχύτηταςπεριστροφής ήελευθερώνονταςτηνπίεσηγιαμείωσητης ταχύτηταςπεριστροφής.80

Κουμπί ασφάλισης σε ενεργοποιημένη

• ΜπορείτεναασφαλίσετετοδιακόπτηOn/Off(5) πιέζονταςτοδιακόπτηOn/Off(5)καικατόπιν πιέζονταςτοκουμπίασφάλισηςσεενεργοποιημένη κατάσταση(4).

• Γιαναελευθερώσετετηνασφάλισητουδιακόπτη: πιέστεπάλισύντοματοδιακόπτηOn/Off(5). Ρύθμιση της μέγιστης ταχύτητας περιστροφής Εικ. A

• Ρυθμίστετηνταχύτηταπεριστρέφονταςτοντροχό ρύθμισηςτηςταχύτητας6ωςτηνεπιθυμητή μέγιστηταχύτηταπεριστροφής. Αλλαγή της κατεύθυνσης περιστροφής Εικ. A Μην αλλάζετε την κατεύθυνση περιστροφής ενώ χρησιμοποιείτε το

• Αριστερόστροφηκατεύθυνσηπεριστροφής:κινήστε τοδιακόπτηπεριστροφήςαριστερά/δεξιά(7)στη

• Δεξιόστροφηκατεύθυνσηπεριστροφής: κινήστετοδιακόπτηπεριστροφής αριστερά/δεξιά(7)στηθέση“ ”. Διακόπτης επιλογής λειτουργίας Εικ. A Για να αποφευχθεί ζημιά στο μηχάνημα, η ρύθμιση του διακόπτη επιλογής λειτουργίας (2) πρέπει να γίνεται μόνον όταν είναι ακινητοποιημένο το μηχάνημα

• Θέστετοδιακόπτηεπιλογήςλειτουργίας(2) στηθέση“ ”γιαδιάτρηση.

• Θέστετοδιακόπτηεπιλογήςλειτουργίας(2) στηθέση“ ”γιακρουστικήδιάτρηση. Υποδείξεις για το χρήστη Πάνταναχρησιμοποιείτετομηχάνημαμετην πλευρικήλαβήσταθεράστερεωμένηστηθέσητης -όχιμόνοθαεργάζεστεμεπερισσότερηάνεση, αλλάκαιμεμεγαλύτερηακρίβεια. Προσοχή: τα τρυπάνια διάτρησης και τα τρυπάνια κρουστικής διάτρησης μπορεί να αναπτύξουν υψηλή θερμοκρασία. Διάτρηση και κρουστική διάτρηση

• Γιαμεγάλεςοπές,γιαπαράδειγμασε πολύσκληρόσκυρόδεμα,αρχίστεμε χρήσημικρότερουαξεσουάργιαδιάτρηση καθοδήγησηςκαικατόπινολοκληρώστεμε διάτρησηστοονομαστικόμέγεθος.

• Κρατήστετομηχάνημασταθεράκαιμε τα2χέρια.Ναέχετεπάνταστονουσαςότι τοτρυπάνιμπορείνασφηνώσεικαιεξαιτίας αυτούτομηχάνημαναπεριστραφεί ξαφνικά(ειδικάκατάτηδιάτρησηβαθιώνοπών).

• Μηνεφαρμόζετεπολύπίεσηστομηχάνημα, αφήνετενακάνειμόνοτουτηδουλειά.

Πριν τον καθαρισμό και τη συντήρηση, πάντα να απενεργοποιείτε το μηχάνημα και να αφαιρείτε το φις ρευματοληψίας από την πρίζα. Καθαρίζετεταπεριβλήματατουμηχανήματος τακτικάμεέναμαλακόπανί,κατάπροτίμηση μετάαπόκάθεχρήση.Ναβεβαιώνεστεότιτα ανοίγματααερισμούείναιελεύθερααπόσκόνηκαι ακαθαρσίες.Αφαιρείτεκάθεεπίμονηακαθαρσία μετηχρήσηενόςμαλακούπανιούπουτοέχετε υγράνειμεσαπωνοδιάλυμα.Μηχρησιμοποιείτε οποιονδήποτεδιαλύτηόπωςβενζίνη,οινόπνευμα, αμμωνίακλπ.Ταχημικάαυτούτουείδουςθα προξενήσουνζημιάστασυνθετικάεξαρτήματα. Ψήκτρα άνθρακα Ανέχουνφθαρείοιψήκτρεςάνθρακα,αυτές πρέπεινααντικατασταθούναπότοτμήμα εξυπηρέτησηςπελατώντουκατασκευαστήήαπό άτομομεπαρόμοιαεξειδίκευση. Να χρησιμοποιείτε μόνο το σωστό γνήσιο τύπο ψηκτρών άνθρακα. Αντοκαλώδιορεύματοςέχειυποστείζημιά, πρέπεινααντικατασταθείαπότονκατασκευαστή, τοναντιπρόσωπότουγιασέρβιςήπαρόμοια εξειδικευμέναάτομα,γιατηναποφυγήκινδύνου.

Τομηχάνημαθαπρέπειναελέγχεταιτακτικά γιαταεξήςενδεχόμεναπροβλήματακαινα επισκευάζεταιανχρειάζεται.

• Ζημιάστοκαλώδιορεύματος

• Σπασμένοςδιακόπτηςon/off81

• Ζημιέςσεκινούμεναμέρη

Μπορείτεναβρείτετιςπροϋποθέσειςτης εγγύησηςστηχωριστήεσώκλειστηκάρτα

Ο ηλεκτρικός ή ηλεκτρονικός εξοπλισμός που παρουσιάζει βλάβη ή έχει φθάσει στο τέλος της ωφέλιμης ζωής του πρέπει να παραδίδεται στις κατάλληλες τοποθεσίες ανακύκλωσης. Μόνο για χώρες ΕΚ Μηναπορρίπτετεταηλεκτρικάεργαλεία σταοικιακάαπορρίμματα.Σύμφωναμετην Ευρωπαϊκήοδηγία2012/19/ΕUπερίαποβλήτων ηλεκτρικούκαιηλεκτρονικούεξοπλισμούκαιτην εφαρμογήτουστοεθνικόδίκαιο,ταηλεκτρικά εργαλείαπουδενμπορούνναχρησιμοποιηθούν πλέονπρέπεινασυλλέγονταιξεχωριστάκαι νααπορρίπτονταιμετρόποφιλικόπροςτο περιβάλλον. Το προϊόν και το εγχειρίδιο χρήστη υπόκεινται σε αλλαγή. Οι προδιαγραφές μπορεί να αλλάξουν χωρίς άλλη ειδοποίηση.
