| Marca | Ferm |
| Modello | PDM1060P_K |
| Categoria | Trapano a percussione |
| Tipo di prodotto | Trapano a percussione con cavo |
| Tensione di alimentazione | 220-240 V~ |
| Frequenza | 50/60 Hz |
| Potenza assorbita | 850 W |
| Velocità a vuoto | 0 - 3 000 min⁻¹ |
| Tasso d'impatto | 0 - 48 000 min⁻¹ |
| Dimensione max. del mandrino | 13 mm |
| Diametro max. di foratura (legno) | 25 mm |
| Diametro max. di foratura (calcestruzzo) | 16 mm |
| Diametro max. di foratura (acciaio) | 13 mm |
| Peso | 2,08 kg |
| Livello di pressione sonora | 94 ± 3 dB(A) |
| Livello di potenza sonora | 105 ± 3 dB(A) |
| Vibrazioni (foratura metallo) | 5,4 ± 1,5 m/s² |
| Vibrazioni (foratura a percussione calcestruzzo) | 10,3 ± 1,5 m/s² |
| Classe di protezione | II (doppio isolamento) |
| Funzioni | Foratura, foratura a percussione |
| Variatore di velocità | Elettronico (rotella + pressione grilletto) |
| Senso di rotazione | Sinistra/destra (invertitore) |
| Blocco in funzione | Sì (pulsante di blocco) |
| Impugnatura laterale | Sì, orientabile 360° |
| Arresto di profondità | Sì, regolabile |
| Mandrino | Senza chiave, capacità 13 mm |
| Pulizia | Panno morbido leggermente umido (non solventi) |
| Sostituzione spazzole carbone | Da servizio clienti o persona qualificata |
Domande frequenti - PDM1060P_K Ferm
Domande degli utenti su PDM1060P_K Ferm
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale PDM1060P_K - Ferm e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PDM1060P_K del marchio Ferm.

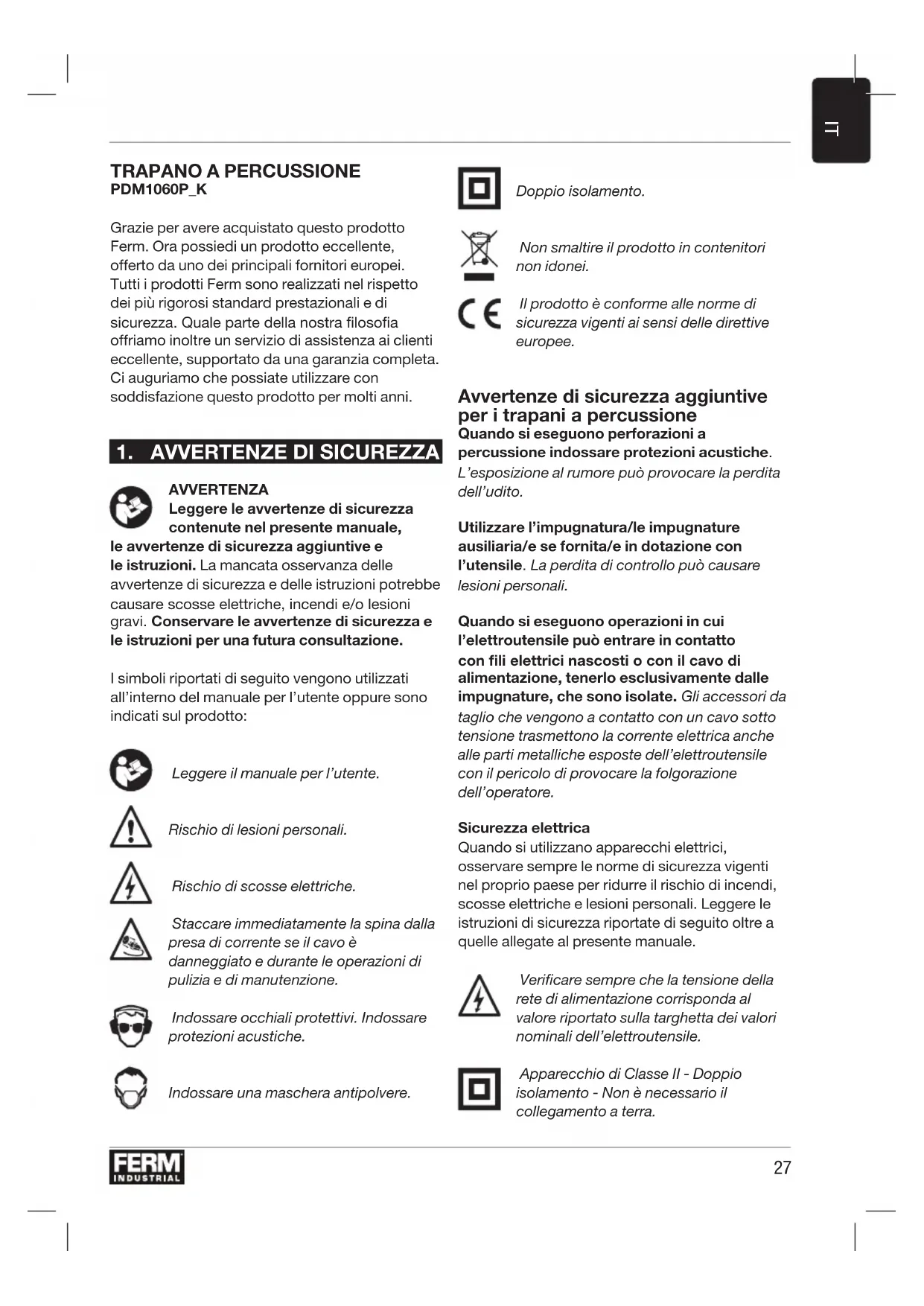

MANUALE UTENTE PDM1060P_K Ferm
Grazie per avere acquistato questo prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti eccellente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzare con soddisfazione questo prodotto per molti anni.
1. AVVERTENZE DI SICUREZZA
AVVERTENZA
Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione.
I simboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:
Leggere il manuale per l'utente.
Rischio di lesioni personali.
Rischio di scosse elettriche.
Staccare immediatamente la spina dalla presa di corrente se il cavo è danneggiato e durante le operazioni di pulizia e di manutenzione.
Indossare occhiali protettivi. Indossare protezioni acustiche.
Indossare una maschera antipolvere.
Doppio isolamento.
Non smaltire il prodotto in contenitori non idonei.
Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee.
Avvertenze di sicurezza aggiuntive per i trapani a percussione
Quando si eseguono perforazioni a percussione indossare protezioni acustiche.
L'esposizione al rumore può provocare la perdita dell'udito.
Utilizzare l'impugnatura/le impugnature ausiliaria/e se fornita/e in dotazione con l'utensile. La perdita di controllo può causare lesioni personali.
Quando si eseguono operazioni in cui l'elettroutensile può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, tenerlo esclusivamente dalle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile con il pericolo di provocare la folgorazione dell'operatore.
Sicurezza elettrica
Quando si utilizzano apparecchi elettrici, osservare sempre le norme di sicurezza vigenti nel proprio paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito oltre a quelle allegate al presente manuale.
Verificare sempre che la tensione della rete di alimentazione corrisponda al valore riportato sulla targhetta dei valori nominali dell'elettroutensile.
Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.
Se non è possibile evitare l'uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.
2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE
Uso previsto
Questo trapano a percussione è destinato all'esecuzione di fori nel legno, nel metallo e nella plastica e alla tassellatura (con la funzione di martello) in mattoni e calcestruzzo.
Dati tecnici
| Tensione di rete 220-240V~ | |
| Frequenza di rete 50/60 Hz | |
| Potenza assorbita 850W | |
| Velocità a vuoto 0-3,000 giri/min | |
| Frequenza di percussione 0-48,000 colpi/min | |
| Dimensione max. mandrino 13 mm | |
| Diametro punte trapano max. | |
| Legno 25 mm | |
| Calcestruzzo 16 mm | |
| Acciaio 13 mm | |
| Peso 2,08 kg | |
| Valori di rumorosità | |
| Pressione sonora (LPA) 94 + 3 dB(A) | |
| Potenza sonora (LWA) 105 + 3 dB(A) | |
| Vibrazioni | |
| Perforazione di metalli, ah,D | 5,4 + 1,5 m/s2 |
| Perforazione a percussione di calcestruzzo, ah,ID | 10,3 + 1,5 m/s2 |
Livello di emissione di vibrazioni
Il livello di emissione di vibrazioni indicato nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 62841; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizza l'utensile per le applicazioni menzionate.
- L'uso dell'utensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni.
- I momenti in cui l'utensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.
Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro.
Descrizione
I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagina 2.
Fig. A
- Mandrino
- Selettore di funzione
- Fermo di profondità
- Pulsante di blocco
- Interruttore On/Off
- Rotella di regolazione velocità
- Selettore di rotazione sinistra/destra
- Impugnatura laterale
Fig. B
-
Collare posteriore
-
Collare anteriore
3. UTILIZZO
I trapani a percussione richiedono una pressione minima da parte dell'operatore. Una pressione eccessiva esercitata sull'elettroutensile potrebbe dare origine a un inutile surriscaldamento del motore, facendo bruciare l'utensile
Impugnatura laterale
Fig. A
L'impugnatura laterale (8) può essere ruotata di 360° intorno alla testa del trapano, per permettere di utilizzarlo in modo confortevole e sicuro sia per gli utenti destrosi che per i mancini.
- Allentare l'impugnatura laterale (8) ruotandola in senso antiorario.
- Ruotare l'impugnatura laterale nella posizione desiderata.
- Stringere nuovamente l'impugnatura laterale nella nuova posizione ruotandola in senso orario.
Cambio e rimozione delle punte di perforazione
Figure A e B
L'elettroutensile può essere utilizzato con le seguenti punte per trapano:
- Legno (HSS)
- Metallo (HSS)
• Calcestruzzo / muratura (carburo)
Prima di cambiare le punte rimuovere la spina dalla presa di corrente a muro.
Ispezionare regolarmente le punte durante l'uso. Le punte smussate dovrebbero essere affiliate o sostituite.
- Aprire il mandrino (1) ruotando il collare anteriore (10) in senso orario e tenendo fermo contemporaneamente il collare posteriore (9) oppure ruotandolo in senso antiorario e inserire la punta nell'apertura del mandrino.
- Stringere la punta ruotando il collare anteriore (10) in senso antiorario e tenendo fermo contemporaneamente il collare posteriore (9) oppure ruotandolo in senso orario.
Regolazione del fermo di profondità
Fig. A
- Allentare l'impugnatura laterale (8) ruotandola in senso antiorario.
- Inserire il fermo di profondità (3) attraverso il foro sull'anello dell'impugnatura laterale.
- Fare scorrere il righello fino alla profondità desiderata.
- Stringere di nuovo saldamente la vite ruotandola in senso orario.
Interruttore On/Off
Fig. A
- Accendere l'elettroutensile premendo l'interruttore On/Off (5). Rilasciando l'interruttore On/Off (5) l'elettroutensile si spegne.
- Premendo l'interruttore On/Off (5) è possibile regolare la velocità di rotazione: esercitando
una pressione maggiore sul pulsante la velocità di rotazione aumenta, mentre riducendo a la pressione la velocità di rotazione si abbassa.
Pulsante di blocco
Fig. A
- È possibile bloccare l'interruttore On/Off (5) premendo l'interruttore On/Off (5) seguito dal pulsante di blocco (4).
- Per rimuovere il blocco premere di nuovo l'interruttore On/Off (5).
Regolazione della velocità di rotazione massima
Fig. A
- Regolare la velocità ruotando la rotella di regolazione velocità nella posizione (6) di velocità di rotazione massima desiderata.
Regolazione della direzione di rotazione Fig. A
Non cambiare la direzione di rotazione durante l'uso.
- Rotazione in senso antiorario: fare scorrere il selettore sinistra/destra (7) su “☐”.
- Rotazione in senso orario: fare scorrere il selettore sinistra/destra (7) su “”.
Selettore di funzione
Fig. A
Per evitare danni alla macchina, la regolazione del selettore di funzione (2) dovrà essere eseguita solamente quando l'elettroutensile non è in funzione.
- Posizionare il selettore di funzione (2) su "i" per la funzione di perforazione.
- Posizionare il selettore di funzione (2) su “per la funzione di tassellatura (con martello).
Suggerimenti per l'utente
Usare sempre l'elettroutensile con l'impugnatura laterale fissata in posizione: oltre a lavorare in modo più confortevole migliorerà anche la precisione del lavoro.
Attenzione: punte di trapano e punte di martello possono diventare molto caldi.
Perforazione e tassellatura
- Per fori di grandi dimensioni, ad esempio nel calcestruzzo molto duro, cominciare utilizzando una punta più piccola per eseguire il foro pilota, quindi passare alla punta della dimensione nominale.
- Tenere fermo l'elettroutensile saldamente con tutte due le mani. È necessario essere consapevoli del fatto che la punta può rimanere incastrata e l'elettroutensile potrebbe improvvisamente girarsi (soprattutto se si stanno eseguendo fori profondi).
- Non esercitare molta pressione sull'elettroutensile. Lasciare che l'elettroutensile svolga il lavoro.
Difetti
L'elettroutensile deve essere ispezionato regolarmente per verificare la presenza dei seguenti possibili difetti e ripararli se necessario.
• Danni al cavo di alimentazione
- Interruttore On/Off rotto
- Cortocircuito
• Parti mobili danneggiate
GARANZIA
Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.
4. MANUTENZIONE
Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e staccare la spina dalla presa di corrente.
Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.
Spazzola in carbonio
Se le spazzole in carbonio sono usurate, devono essere sostituite da un operatore del servizio di assistenza del costruttore o da un'altra persona con qualifica similare.
Utilizzare esclusivamente spazzole in carbonio originali.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza.
RISPETTO AMBIENTALE
Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.
Solo per i Paesi CE
Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico. Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
