PDM1060P_K - Matkap Ferm - Ücretsiz kullanım kılavuzu

Marka	Ferm
Model	PDM1060P_K
Kategori	Darbeli Matkap
Ürün Tipi	Kablolu Darbeli Matkap
Besleme Gerilimi	220-240 V~
Frekans	50/60 Hz
Çekilen Güç	850 W
Boşta Devir	0 - 3 000 min⁻¹
Darbe Oranı	0 - 48 000 min⁻¹
Maks. Mandren Boyutu	13 mm
Maks. Delme Çapı (Ahşap)	25 mm
Maks. Delme Çapı (Beton)	16 mm
Maks. Delme Çapı (Çelik)	13 mm
Ağırlık	2,08 kg
Ses Basıncı Seviyesi	94 ± 3 dB(A)
Ses Gücü Seviyesi	105 ± 3 dB(A)
Titreşim (Metal Delme)	5,4 ± 1,5 m/s²
Titreşim (Darbeli Beton Delme)	10,3 ± 1,5 m/s²
Koruma Sınıfı	II (çift yalıtım)
Fonksiyonlar	Delme, darbeli delme
Hız Kontrolü	Elektronik (tekerlek + tetik basıncı)
Dönüş Yönü	Sol/sağ (ters yön anahtarı)
Çalışma Kilidi	Evet (kilit düğmesi)
Yan Tutamak	Evet, 360° döndürülebilir
Derinlik Dayanağı	Evet, ayarlanabilir
Mandren	Anahtarsız, 13 mm kapasite
Temizlik	Hafif nemli yumuşak bez (çözücü yok)
Kömür Fırça Değişimi	Müşteri hizmetleri veya yetkili kişi tarafından

Sık sorulan sorular - PDM1060P_K Ferm

Ferm PDM1060P_K matkabının gücü nedir?

Ferm PDM1060P_K darbeli matkabının çekilen gücü 850 W'tır.

Bu matkap ile hangi malzemeler delinebilir?

Ahşap (25 mm'ye kadar), metal (çelik 13 mm'ye kadar), plastik ve darbe fonksiyonu ile tuğla ve beton (16 mm'ye kadar) delinebilir.

Dönüş hızı nasıl ayarlanır?

Hızı iki şekilde ayarlayabilirsiniz: maksimum hız için hız ayar tekerleğini (6) çevirerek ve değişken hız için açma/kapama anahtarına (5) basıncı değiştirerek.

Dönüş yönü nasıl değiştirilir?

Tetiğin üzerinde bulunan sol/sağ dönüş anahtarını (7) kullanın. Saat yönünün tersine dönüş için sola, saat yönünde dönüş için sağa itin. Motor çalışırken asla yön değiştirmeyin.

Darbe fonksiyonu nasıl kullanılır?

Fonksiyon seçme anahtarını (2) duvar delme için 'f' (çekiç) konumuna çevirin. Standart delme için matkap sembolü konumuna ayarlayın. Makine çalışırken asla değiştirmeyin.

Hangi güvenlik aksesuarları önerilir?

Her zaman koruyucu gözlük, toz maskesi ve kulak koruyucu kullanın, özellikle darbe modunda. Daha iyi kontrol için yan tutamağı kullanın.

Matkap nasıl bakım yapılır?

Gövdeyi düzenli olarak hafif nemli yumuşak bir bezle temizleyin. Çözücü kullanmayın. Havalandırma deliklerinin temiz olduğundan emin olun. Kömür fırçalar aşındığında bir profesyonel tarafından değiştirilmelidir.

Mandrenin kabul edebileceği maksimum matkap ucu boyutu nedir?

Anahtarsız mandren 13 mm çapına kadar matkap uçlarını kabul eder.

Matkap bir derinlik dayanağı ile donatılmış mı?

Evet, ayarlanabilir bir derinlik dayanağı (3) sağlanmıştır. Yan tutamaktaki deliğe takın ve sıkmadan önce istenen derinliği ayarlayın.

Besleme kablosu hasar görürse ne yapılmalı?

Besleme kablosu, tehlikeyi önlemek için üretici, servis sonrası veya yetkili bir kişi tarafından değiştirilmelidir.

KULLANIM KILAVUZU PDM1060P_K Ferm

Bu Ferm ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen sağlayıcılarından biri tarafından teslim edilen, mükemmel bir ürüne sahipsiniz. Ferm tarafından size teslim edilen bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

1. GÜVENLİK UYARILARI

UYARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları

okuyun. Güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları gelecekte referans olması için saklayın.

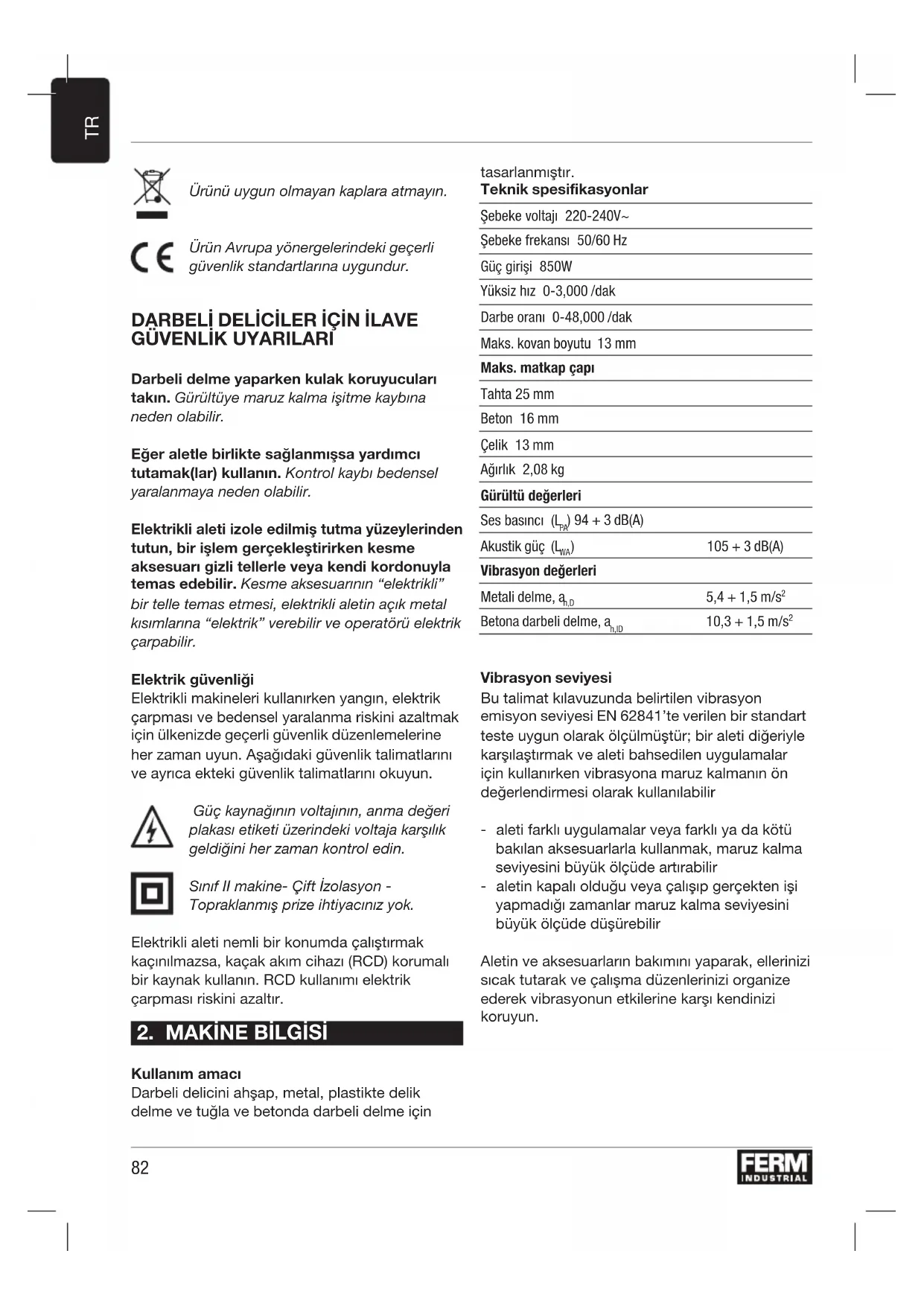

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bedensel yaralanma riski.

Elektrik çarpması riski.

Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen şebekeden çıkarın.

Güvenlik eldivenleri giyin. Duyma koruması takın.

Bir toz maskesi takın.

Çift kat izolasyonlu.

Ürünü uygun olmayan kaplara atmayın.

Ürün Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

DARBELİ DELİCİLER İÇİN İLAVE GÜVENLİK UYARILARİ

Darbeli delme yaparken kulak koruyucuları takın. Gürültüye maruz kalma işitme kaybına neden olabilir.

Eğer aletle birlikte sağlanmışsa yardımcı tutamak(lar) kullanın. Kontrol kaybı bedensel yaralanmaya neden olabilir.

Elektrikli aleti izole edilmiş tutma yüzeylerinden tutun, bir işlem gerçekleştirirken kesme aksesuarı gizli tellerle veya kendi kordonuyla temas edebilir. Kesme aksesuarının “elektrikli” bir telle temas etmesi, elektrikli aletin açık metal kısımlarına “elektrik” verebilir ve operatörü elektrik çarpabilir.

Elektrik güvenliği

Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun.

Güç kaynağının voltajının, anma değeri plakası etiketi üzerindeki voltaja karşılık geldiğini her zaman kontrol edin.

Sınıf II makine- Çift İzolasyon - Topraklanmış prize ihtiyacınız yok.

Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

2. MAKİNE BİLGİSİ

Kullanım amacı

Darbeli delicini ahşap, metal, plastikte delik delme ve tuğla ve betonda darbeli delme için

tasarlanmıştır.

Teknik spesifikasyonlar

Şebeke voltajı 220-240V~

Şebeke frekansı 50/60 Hz

Güç girişi 850W

Yüksiz hız 0-3,000 /dak

Darbe oranı 0-48,000 /dak

Maks. kovan boyutu 13 mm

Maks. matkap çapı

Tahta 25 mm

Beton 16 mm

Çelik 13 mm

Ağırlık 2,08 kg

Gürültü değerleri

Ses basinci (LPA) 94 + 3 dB(A)
Akustik güç (LWA)	105 + 3 dB(A)
Vibrasyon değerleri
Metali delme, ah.D	5,4 + 1,5 m/s2
Betona darbeli delme, ah.ID	10,3 + 1,5 m/s2

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 62841'te verilen bir standart teste uygun olarak ölçülmüştür; bir aleti diğeriyle karşılaştırmak ve aleti bahsedilen uygulamalar için kullanırken vibrasyona maruz kalmanın ön değerlendirmesi olarak kullanılabilir

• aleti farklı uygulamalar veya farklı ya da kötü bakılan aksesuarlarla kullanmak, maruz kalma seviyesini büyük ölçüde artırabilir
• aletin kapalı olduğu veya çalışıp gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde düşürebilir

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

Açıklama

Metindeki numaralar sayfa 2'teki şemaları işaret etmektedir.

Şek. A

1. Kovan
2. İşlev seçim anahtarı
3. Derinlik durdurma
4. Kilitleme düğmesi
5. Açma/Kapama anahtarı
6. Hız ayarlama tekeri
7. Sol/sağ dönme anahtarı
8. Yan tutamak

Şekil B

1. Arka manşon
2. Ön manşon

3. ÇALIŞTIRMA

Darbeli deliciler çok az operatör baskısı gerektirir. Alet üzerine uygulanan aşırı baskı motorun gereksiz aşırı ısınmasına ve çalışan aletin yanmasına yol açabilir.

Yan tutamak

Şek. A

Yan tutamak (8) matkap kafası etrafında 360° döndürülebilir ve sol ve sağ el kullanan kullanıcılar için güvenli ve rahat işlem sağlar.

• Yan tutamağı (8) saat yönünün tersine çevirerek gevşetin.
• Yan tutamağı istenen konuma döndürün.
• Yan tutamağı saat yönünde çevirerek yeni konumunda yeniden sıkın.

Matkap uçlarını değiştirmek ve çıkarmak Şek. A - B

Makine, aşağıdaki matkap uçlarıyla kullanıma uygundur:

• Ahşap (HSS-Yüksek Hız Çeliği)
  • Metal (HSS-Yüksek Hız Çeliği)
• Beton / Taş (sert metal)

Uçları değiştirmeden önce önce elektrik fişini duvar prizinden çıkarın.

Kullanım sırasında uçları düzenli olarak kontrol edin. Küt uçlar tekrar sivriltilmeli veya değiştirilmelidir.

• Ön manşonu (10) saat yönünde çevirerek ve aynı anda arka manşonu (9) tutarak veya saatin ters yönünde çevirerek kovanı (1) açın ve ucu kovan açıklığına yerleştirin.
• Ucu, ön manşonu (10) saatin ters yönünde çevirirken aynı anda arka manşonu (9) tutarak veya saat yönünde çevirerek sıkıştırın.

Derinlik durdurmayı ayarlama

Şek. A

• Yan tutamağı (8) saat yönünün tersine çevirerek gevşetin.
• Derinlik durdurmayı (3) yan tutamak halkası içindeki delik içinden yerleştirin.
• Cetveli istenen derinliğe kaydırın.
• Vidayı saat yönünde çevirerek sıkı şekilde tekrar sıkın.

Açma / Kapama anahtarı

Şek. A

• Açma/Kapama anahtarına (5) basarak makineyi açın. Açma/Kapama anahtarını (5) bıraktığınızda makine açılacaktır.
• Dönme hızı Açma/Kapama anahtarını (5) dönme hızını artırmak için sert basarak veya dönme hızını düşürmek için serbest bırakarak ayarlanabilir.

Kilitleme düğmesi

Şek. A

• Açma/Kapama anahtarını (5), Açma/Kapama anahtarına (5) ve ardından kilitleme düğmesine (4) basarak kilitleyebilirsiniz.
• Anahtar kilidini serbest bırakmak için; Açma/Kapama anahtarına (5) tekrar kısaca basın.

Maksimum dönme hızını ayarlama Şekil A

- Hız ayarlama tekerleğini (6) istenen maksimum dönme hızına çevirerek hızı ayarlayın.

Dönüş yönünü değiştirme

Şek. A

Kullanım sırasında dönüş yönünü değiştirmeyin.

- Dönüş yönü saat yönünün tersine: sol/sağ dönme anahtarını (7) “” konumuna değiştirin.

- Dönüş yönü saat yönünün tersine: sol/sağ dönme anahtarını (7) “” konumuna değiştirin.

İşlev seçim anahtarı

Şek. A

Makineye hasar vermekten kaçınmak için, işlev seçim anahtarını (2) ayarlama yalnızca makine çalışmıyorken yapılmalıdır.

• Delme için işlev seçme anahtarını (2) "kunumuna ayarlayın.
• Darbeli delme için işlev seçme anahtarını (2) " konumuna ayarlayın.

Kullanıcı ipuçları

Makineyi her zaman yan tutamak sabit bir şekilde yerine bağlı halde kullanın - daha rahat bir şekilde çalışmakla kalmayacak, ayrıca daha hassas çalışacaksınız.

Dikkat: matkaplar ve keskiler çok ısınabilir.

Delme ve darbeli delme

• Büyük delikler, örneğin çok set beton içindekiler için önce pilot delme için daha küçük bir uç kullanın, ardından anma boyutuna göre delin.
• Makineyi 2 elinizle sabit tutun. Matkap sıkışabilir ve bu yüzden makine aniden dönebilir (özellikle derin delikler delerken).
• Makine üzerine fazla baskı uygulamayın, işi makineye bırakın.

4. BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke fişini şebekeden çıkarın.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

Karbon fırçası

Karbon fırçalar yıpranmışsa, üreticinin müşteri servis departmanı veya benzer şekilde vasifli kişiler tarafından değiştirilmelidir.

Sadece doğru orijinal tipte karbon fırça kullanın.

Besleme kablosu zarar gördüyse, tehlikeden kaçınmak için üretici, servis sorumlusu veya bu gibi vasıflı kişiler tarafından değiştirilmelidir.

Bozukluklar

Makine düzenli olarak aşağıdaki olası bozukluklar açısından denetlenmeli ve gerekirse tamir edilmelidir.

• Elektrik kablosunda hasar
- Bozuk açma/kapama anahtarı
- Kısa devre yapma
- Hasar görmüş hareketli parçalar

GARANTI

Garanti koşulları ayrı olarak eklenmiş garanti kartı üzerinde bulunabilir.

CEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EU ‘ye ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanalı ve çevre dostu bir yolla imha edilmelidir.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

Spare parts list

Article no. Description	Position no.
481129 Screw M6x25 1
410739 Keyless chuck m	metal 1.5-13mm 2
481130 Spindle 3
481131 Woodruff key 4
481133 Spindle bearing	6001RS (2pcs) 6
481135 Big gear 8
481137 Needle roller bearing	HK081208 10
481139 Impact lever 13
481140 Impact switch 14
481141 Impact block 15
481142 Front rotor bearing	NSK628RS 16
481143 Stator 17
481144 Rotor	18
481146 Back rotor bearing	607 20
481150 Brush cover (2pcs)	23
481151 Brush holder (2pcs)	24
481152 Carbon brushes	(2pcs) 25
481154 Switch	27
411351 Metal depth limiter	30

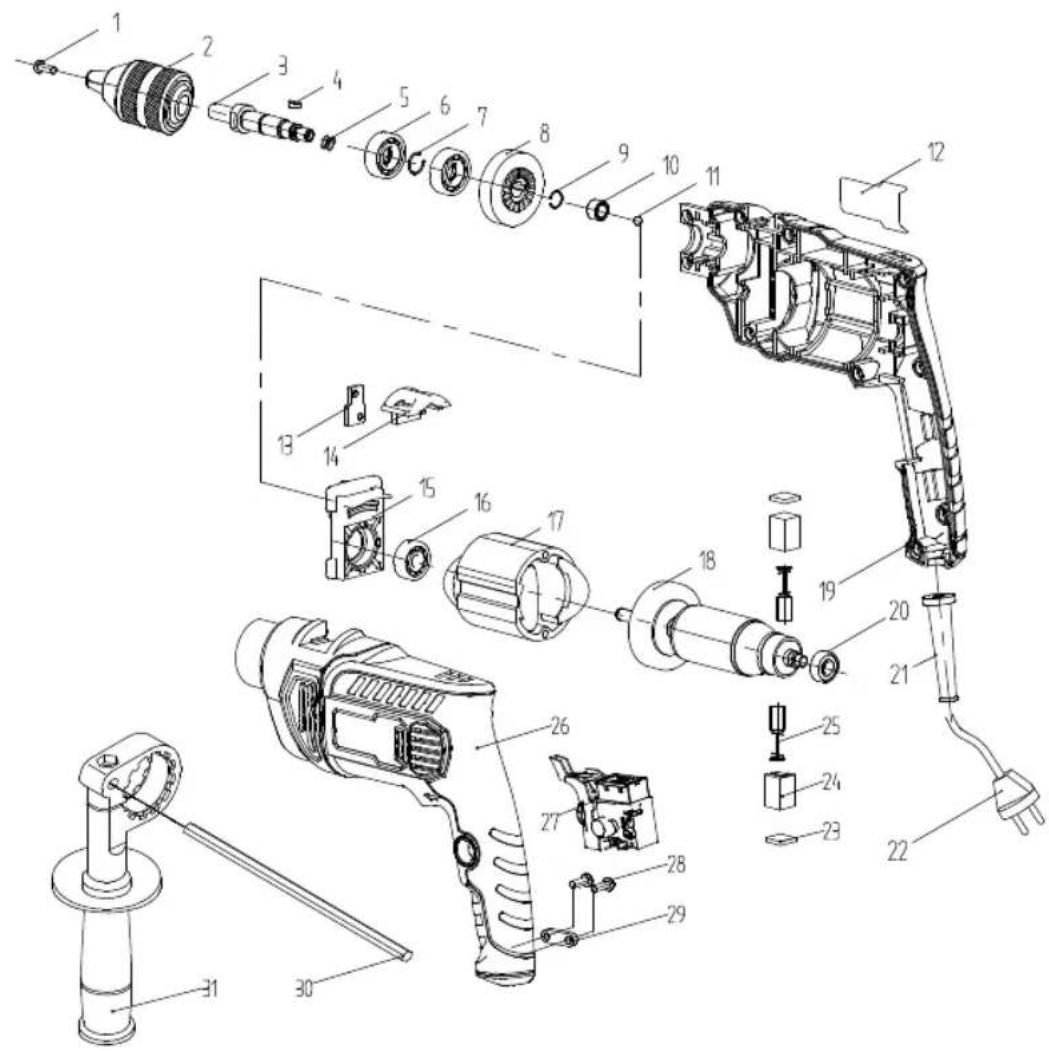

Exploded view
