PDM1060P_K - Pora Ferm - Ilmainen käyttöohje ja opas

Merkki	Ferm
Malli	PDM1060P_K
Luokka	Iskuporakone
Tuotetyyppi	Johdollinen iskuporakone
Syöttöjännite	220-240 V~
Taajuus	50/60 Hz
Absorboitu teho	850 W
Kuormittamaton nopeus	0 - 3 000 min⁻¹
Iskutaso	0 - 48 000 min⁻¹
Istukan enimmäiskoko	13 mm
Enimmäisporaushalkaisija (puu)	25 mm
Enimmäisporaushalkaisija (betoni)	16 mm
Enimmäisporaushalkaisija (teräs)	13 mm
Paino	2,08 kg
Äänenpainetaso	94 ± 3 dB(A)
Äänitehotaso	105 ± 3 dB(A)
Tärinä (metallin poraus)	5,4 ± 1,5 m/s²
Tärinä (iskuporaus betoni)	10,3 ± 1,5 m/s²
Suojausluokka	II (kaksoiseristys)
Toiminnot	Poraus, iskuporaus
Nopeuden säädin	Elektroninen (säätöpyörä + liipaisinpaine)
Pyörimissuunta	Vasen/oikea (suunnanvaihtokytkin)
Päälläpitolukitus	Kyllä (lukituspainike)
Sivukahva	Kyllä, 360° käännettävä
Syvyydenrajoitin	Kyllä, säädettävä
Istukka	Avaimeton, kapasiteetti 13 mm
Puhdistus	Pehmeä, hieman kostea liina (ei liuottimia)
Hiiliharjojen vaihto	Asiakaspalvelun tai pätevän henkilön toimesta

Usein kysytyt kysymykset - PDM1060P_K Ferm

Mikä on Ferm PDM1060P_K -porakoneen teho?

Ferm PDM1060P_K -iskuporakoneen absorboitu teho on 850 W.

Mitä materiaaleja tällä porakoneella voidaan porata?

Sillä voidaan porata puuta (enintään 25 mm), metallia (terästä enintään 13 mm), muovia ja iskutoiminnolla tiiltä ja betonia (enintään 16 mm).

Kuinka säätää pyörimisnopeutta?

Voit säätää nopeutta kahdella tavalla: kiertämällä nopeussäätöpyörää (6) enimmäisnopeudelle ja vaihtelemalla painetta käynnistyskytkimeen (5) portaattomasti.

Kuinka vaihtaa pyörimissuuntaa?

Käytä liipaisimen yläpuolella olevaa vasen/oikea-pyörimissuuntakytkintä (7). Työnnä sitä vasemmalle vastapäivään, oikealle myötäpäivään. Älä koskaan vaihda suuntaa moottorin pyöriessä.

Kuinka käyttää iskutoimintoa?

Käännä toiminnonvalintakytkin (2) asentoon 'f' (vasara) porataksesi tiileen tai betoniin. Tavallista porausta varten aseta se porausasentoon (porasymboli). Älä koskaan vaihda toimintoa koneen käydessä.

Mitä turvavarusteita suositellaan?

Käytä aina suojalaseja, pölynaamaria ja kuulosuojaimia erityisesti iskuporauksessa. Käytä sivukahvaa parempaa hallintaa varten.

Kuinka huoltaa porakonetta?

Puhdista kotelo säännöllisesti pehmeällä, hieman kostealla liinalla. Älä käytä liuottimia. Varmista, että tuuletusaukot ovat puhtaat. Hiiliharjat on vaihtanut ammattilainen, kun ne ovat kuluneet.

Mikä on istukan enimmäiskoko poralle?

Avaimeton istukka hyväksyy poranteriä, joiden halkaisija on enintään 13 mm.

Onko porakoneessa syvyydenrajoitinta?

Kyllä, mukana toimitetaan säädettävä syvyydenrajoitin (3). Työnnä se sivukahvan reikään ja säädä haluttu syvyys ennen kiristystä.

Mitä tehdä, jos virtajohto vaurioituu?

Virtajohto on vaihdettava valmistajan, sen huoltopalvelun tai pätevän henkilön toimesta vaaran välttämiseksi.

KÄYTTÖOHJE PDM1060P_K Ferm

Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun sekä kaiken kattavan takuun. Toivomme, että nautitte tämän tuotteen käytöstä monien vuosien ajan.

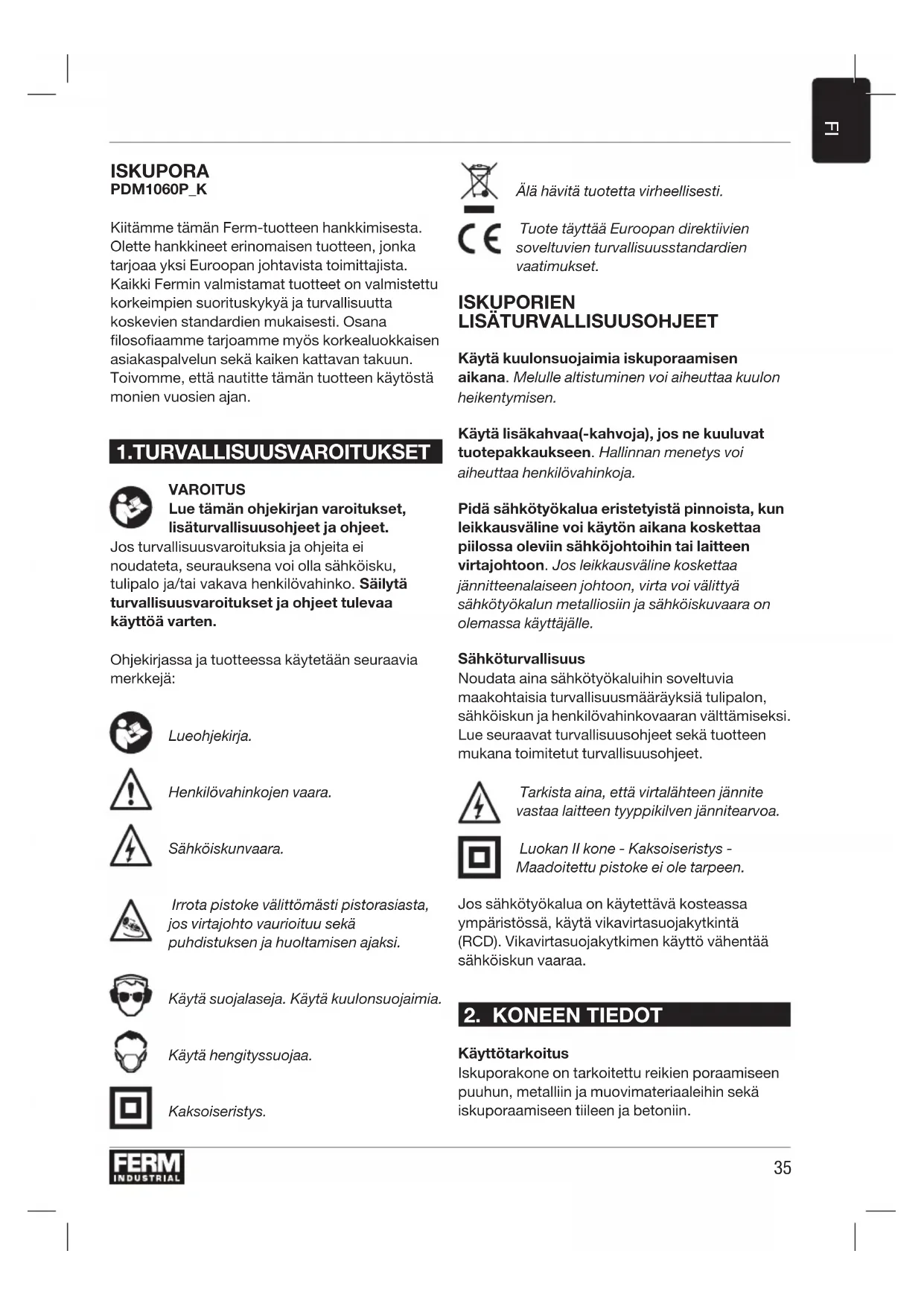

1.TURVALLISUUSVAROITUKSET

VAROITUS

Lue tämän ohjekirjan varoitukset, lisäturvallisuusohjeet ja ohjeet.

Jos turvallisuusvaroituksia ja ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Säilytä turvallisuusvaroitukset ja ohjeet tulevaa käyttöä varten.

Ohjekirjassa ja tuotteessa käytetään seuraavia merkkejä:

Lueohjekirja.

Henkilövahinkojen vaara.

Sähköiskunvaara.

Irrota pistoke välittömästi pistorasiasta, jos virtajohto vaurioituu sekä puhdistuksen ja huoltamisen ajaksi.

Käytä suojalaseja. Käytä kuulonsuojaimia.

Käytä hengityssuojaa.

Kaksoiseristys.

Älä hävitä tuotetta virheellisesti.

Tuote täyttää Euroopan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

ISKUPORIEN LISÄTURVALLISUUSOHJEET

Käytä kuulonsuojaimia iskuporaamisen aikana. Melulle altistuminen voi aiheuttaa kuulon heikentymisen.

Käytä lisäkahvaa(-kahvoja), jos ne kuuluvat tuotepakkaukseen. Hallinnan menetys voi aiheuttaa henkilövahinkoja.

Pidä sähkötyökalua eristetyistä pinnoista, kun leikkausväline voi käytön aikana koskettaa piilossa oleviin sähköjohtoihin tai laitteen virtajohtoon. Jos leikkausväline koskettaa jännitteenalaiseen johtoon, virta voi välittyä sähkötyökalun metalliosiin ja sähköiskuvaara on olemassa käyttäjälle.

Sähköturvallisuus

Noudata aina sähkötyökaluihin soveltuvia maakohtaisia turvallisuusmääräyksiä tulipalon, sähköiskun ja henkilövahinkovaaran välttämiseksi. Lue seuraavat turvallisuusohjeet sekä tuotteen mukana toimitetut turvallisuusohjeet.

Tarkista aina, että virtalähteen jännite vastaa laitteen tyyppikilven jännitearvoa.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Jos sähkötyökalua on käytettävä kosteassa ympäristössä, käytä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

2. KONEEN TIEDOT

Käyttötarkoitus

Iskuporakone on tarkoitettu reikien poraamiseen puuhun, metalliin ja muovimateriaaleihin sekä iskuporaamiseen tiileen ja betoniin.

Tekniset tiedot

Verkkojännite 220-240V~

Verkkotaajuus 50/60 Hz

Ottoteho 850W

Kuormittamaton nopeus 0-3,000 /min

Iskunopeus 0-48,000 /min

Maks. istukan koko 13 mm

Maks. poran halkaisija

Puu 25 mm

Betoni 16 mm

Teräs 13 mm

Paino 2,08 kg

Melutaso

Äänipaine (L _PA ) 94 + 3 dB(A)

Ääniteho (L _WA ) 105 + 3 dB(A)

Tärinä

Metallin poraaminen, a_h,D	5,4 + 1,5 m/s^2
Iskuporaus betoniin, a_h,ID	10,3 + 1,5 m/s^2

Tärinätaso

Tässä ohjekirjassa annettu tärinätaso on mitattu standardin EN 62841 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri työkaluja ja sitä voidaan käyttää tärinälle altistumisen alustavaan arviointiin, kun työkalua käytetään mainittuihin käyttötarkoituksiin

• jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi
• sammutusajat tai käyttämättömät ajat voivat huomattavasti laskea altistumistasoa.

Suojaudu tärinän vaikutuksilta ylläpitämällä työkalua ja sen lisävarusteita, pidä kädet lämpiminä ja käytä organisoituja työtoimenpiteitä.

Kuvaus

Tekstin numerot viittaavat sivun 2 kaavioihin.

Kuva A

1. Istukka
2. Toiminnon valintakytkin

3. Syvyysrajoitin

4. Lukituspainike

5. Virtakytkin
6. Nopeussäädin
7. Vasen/oikea kiertokytkin
8. Sivukahva

Kuva B

1. Takalaippa

10.Etulaippa

3. KÄYTTÖ

Iskuporat vaativat ainoastaan alhaisen käyttöpainen. Työkaluun kohdistettu liian suuri paine voi johtaa moottorin ylikuumenemiseen ja kiertävän työkalun palamiseen.

Sivukahva

Kuva A

Sivukahvaa (8) voidaan kiertää 360° poranpään ympäri, jolloin sen käyttö on turvallista sekä vasen- että oikeakätisille.

• Löysää sivukahvaa (8) kääntämällä sitä vastapäivään.
• Kierrä sivukahva haluamaasi asentoon.
• Kiristä sivukahva uudelleen uuteen asentoon kääntämällä sitä myötöpäivään.

Poranterien vaihtaminen ja poistaminen Kuva A - B

Kone sopii käytettäväksi seuraavien poranterien kanssa:

• Puu (HSS)
• Metalli (HSS)
  • Betoni / kiviaines (kova metalli)

Irrota ensin pistoke pistorasiasta ennen terän vaihtamista.

Tarkista terät säännöllisesti käytön aikana. Tylsät terät tulee teroittaa uudelleen tai vaihtaa.

• Avaa istukka (1) kääntämällä etulaippaa (10) myötäpäivään pitämällä samalla takalaipasta (9) tai kääntämällä sitä vastapäivään ja asettamalla terä istukan aukkoon.
• Kiristä terä kääntämällä etulaippaa (10) vastapäivään pitämällä samalla takalaipasta (9) tai kääntämällä sitä myötäpäivään.

Syvyysrajoittimen asettaminen Kuva A

• Löysää sivukahvaa (8) kääntämällä sitä vastapäivään.
• Aseta syvyysrajoitin (3) reiän läpi sivukahvan renkaaseen.
• Liu'uta viivain haluamaasi syvyyteen.
• Kiristä ruuvi uudelleen kääntämällä sitä myötäpäivään.

Virtakytkin Kuva A

• Kytke kone toimintaan painamalla virtakytkintä (5). Kun virtakytkin (5) vapautetaan, kone kytkeytyy pois päältä.
• Kiertonopeutta voidaan säätää painamalla virtakytkintä (5) voimakkaammin nopeuden lisäämiseksi tai vapauttamalla painetta kiertonopeuden laskemiseksi.

Lukituspainike Kuva A

• Voit lukita virtakytkimen (5) painamalla virtakytkimestä (5) ja painamalla sen jälkeen lukituspainiketta (4).
• Vapauta kytkinlukitus painamalla lyhyesti virtakytkintä (5) uudelleen.

Maksimikiertonopeuden säätäminen Kuva A

- Säädä nopeus kääntämällä nopeussäädin (6) haluamaasi maksimikiertonopeuteen.

Kiertosuunnan vaihtaminen Kuva A

Älä muuta kiertosuuntaa käytön aikana.

• Kierto vastapäivään: käännä vasen/oikea kiertokytkin (7) asentoon “ ”
• Kierto myötäpäivään: käännä vasen/oikea kiertokytkin (7) asentoon “ ”

Toiminnon valintakytkin Kuva A

Vältä koneen vaurioituminen säätämällä toiminnon valintakytkintä (2) vain koneen ollessa sammuneena.

• Aseta toiminnon valintakytkin (2) asentoon “” poraamisen valitsemiseksi.
• Aseta toiminnon valintakytkin (2) asentoon “↑” iskuporaamisen valitsemiseksi.

Käyttöä koskevat vinkit

Käytä konetta aina sivukahva tiukasti paikoillaan – tällöin käyttömukavuus ja työskentelytarkkuus ovat parempia.

Huomio: poraus- ja iskuporausterät voivat kuumentua erittäin kuumiksi.

Poraaminen ja iskuporaaminen

• Kun haluat tehdä suuria reikiä esimerkiksi erittäin kovaan betoniin, aloita ensin pienemmällä terällä koeporausta varten, poraa sen jälkeen nimelliskokoon.
• Pidä koneesta tiukasti kahdella kädellä. Huomaa, että pora voi juuttua kiinni ja kääntyä äkkinäisesti (erityisesti syviä reikiä poratessa).
• Älä kohdista koneeseen suurta painetta, anna koneen hoitaa tehtävä.

4. HUOLTO

Sammuta kone ja irrota pistoke sähköverkosta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat syntetisiä komponentteja.

Hiiliharja

Jos hiiliharjat ovat kuluneet, ne tulee vaihdattaa valmistajan asiakaspalvelussa tai vastaavalla pätevällä asiantuntijalla.

Käytä ainoastaan alkuperäisiä hiiliharjoja.

Jos virtajohto on vaurioitunut, se tulee vaihdattaa valmistajalla, valmistajan huoltopalvelussa tai vastaavalla pätevällä asiantuntijalla vaarojen välttämiseksi.

Viat

Kone tulee tarkistaa säännöllisesti seuraavien mahdollisten vikojen varalta, ja korjata tarvittaessa.

•Virtajohdonvaurio
•Vaurioitunutvirtakytkin
•Oikosulku
• Vaurioituneet liikkuvat osat

TAKUU

Takuuehdot löytyvät erillisestä takuukortista.

YMPÄRISTÖ

Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin.

Vain EU-maat

Älä hävitä sähkötyökaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sähkötyökalut tulee hävittää erilliskeräyksessä ja ympäristöystävällisesti niiden käyttöiän päätyttyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisiin tietoihin voidaan tehdä muutoksia ilmoituksetta.
