PDM1060P_K - Boremaskine Ferm - Gratis brugsanvisning og manual

Mærke	Ferm
Model	PDM1060P_K
Kategori	Slagboremaskine
Produkttype	Slagboremaskine (ledning)
Forsyningsspænding	220-240 V~
Frekvens	50/60 Hz
Optagen effekt	850 W
Tomgangshastighed	0 - 3 000 min⁻¹
Slagfrekvens	0 - 48 000 min⁻¹
Maks. patronstørrelse	13 mm
Maks. borediameter (træ)	25 mm
Maks. borediameter (beton)	16 mm
Maks. borediameter (stål)	13 mm
Vægt	2,08 kg
Lydtryksniveau	94 ± 3 dB(A)
Lydeffektniveau	105 ± 3 dB(A)
Vibrationer (metalboring)	5,4 ± 1,5 m/s²
Vibrationer (slagboring i beton)	10,3 ± 1,5 m/s²
Beskyttelsesklasse	II (dobbelt isolering)
Funktioner	Boring, slagboring
Hastighedsregulator	Elektronisk (hjul + aftrækkertryk)
Rotationsretning	Venstre/højre (vender)
Driftslås	Ja (låseknap)
Sidehåndtag	Ja, 360° justerbar
Dybdeanslag	Ja, justerbar
Patron	Nøglefri, kapacitet 13 mm
Rengøring	Blød, let fugtig klud (ingen opløsningsmidler)
Udskiftning af kulbørster	Af kundeservice eller kvalificeret person

Ofte stillede spørgsmål - PDM1060P_K Ferm

Hvad er effekten på Ferm PDM1060P_K boremaskinen?

Slagboremaskinen Ferm PDM1060P_K har en optagen effekt på 850 W.

Hvilke materialer kan man bore i med denne boremaskine?

Den kan bore i træ (op til 25 mm), metal (stål op til 13 mm), plastik, og med slagfunktionen, mursten og beton (op til 16 mm).

Hvordan indstilles rotationshastigheden?

Du kan indstille hastigheden på to måder: ved at dreje på hastighedsindstillingshjulet (6) for maksimal hastighed, og ved at variere trykket på tænd/sluk-knappen (5) for variabel hastighed.

Hvordan skifter man rotationsretningen?

Brug venstre/højre rotationsomskifteren (7) placeret over aftrækkeren. Skub den til venstre for rotation mod uret, til højre for rotation med uret. Skift aldrig retning, mens motoren kører.

Hvordan bruger man slagfunktionen?

Drej funktionsvælgeren (2) til position 'f' (hammer) for at bore i murværk. Til standard boring skal den indstilles på 'bore'-positionen (borsymbol). Skift aldrig, mens maskinen kører.

Hvilke sikkerhedstilbehør anbefales?

Bær altid sikkerhedsbriller, en støvmaske og høreværn, især i slagtilstand. Brug sidehåndtaget for bedre kontrol.

Hvordan vedligeholder man boremaskinen?

Rengør jævnligt kabinettet med en blød, let fugtig klud. Brug ikke opløsningsmidler. Sørg for at ventilationsåbningerne er rene. Kulbørster skal udskiftes af en professionel, når de er slidte.

Hvad er den maksimale borestørrelse, patronen kan acceptere?

Den nøglefrie patron accepterer bor op til 13 mm i diameter.

Er boremaskinen udstyret med et dybdeanslag?

Ja, et justerbart dybdeanslag (3) medfølger. Indsæt det i hullet på sidehåndtaget og indstil den ønskede dybde, før du spænder.

Hvad gør man, hvis strømkablet er beskadiget?

Strømkablet skal udskiftes af producenten, dennes serviceafdeling eller en kvalificeret person for at undgå fare.

BRUGSANVISNING PDM1060P_K Ferm

Klasse II maskin - Dobbel isolering - Du trenger ikke et jordet støpsel.

Tallene i teksten henviser til diagrammene på side 2.

Fig. A

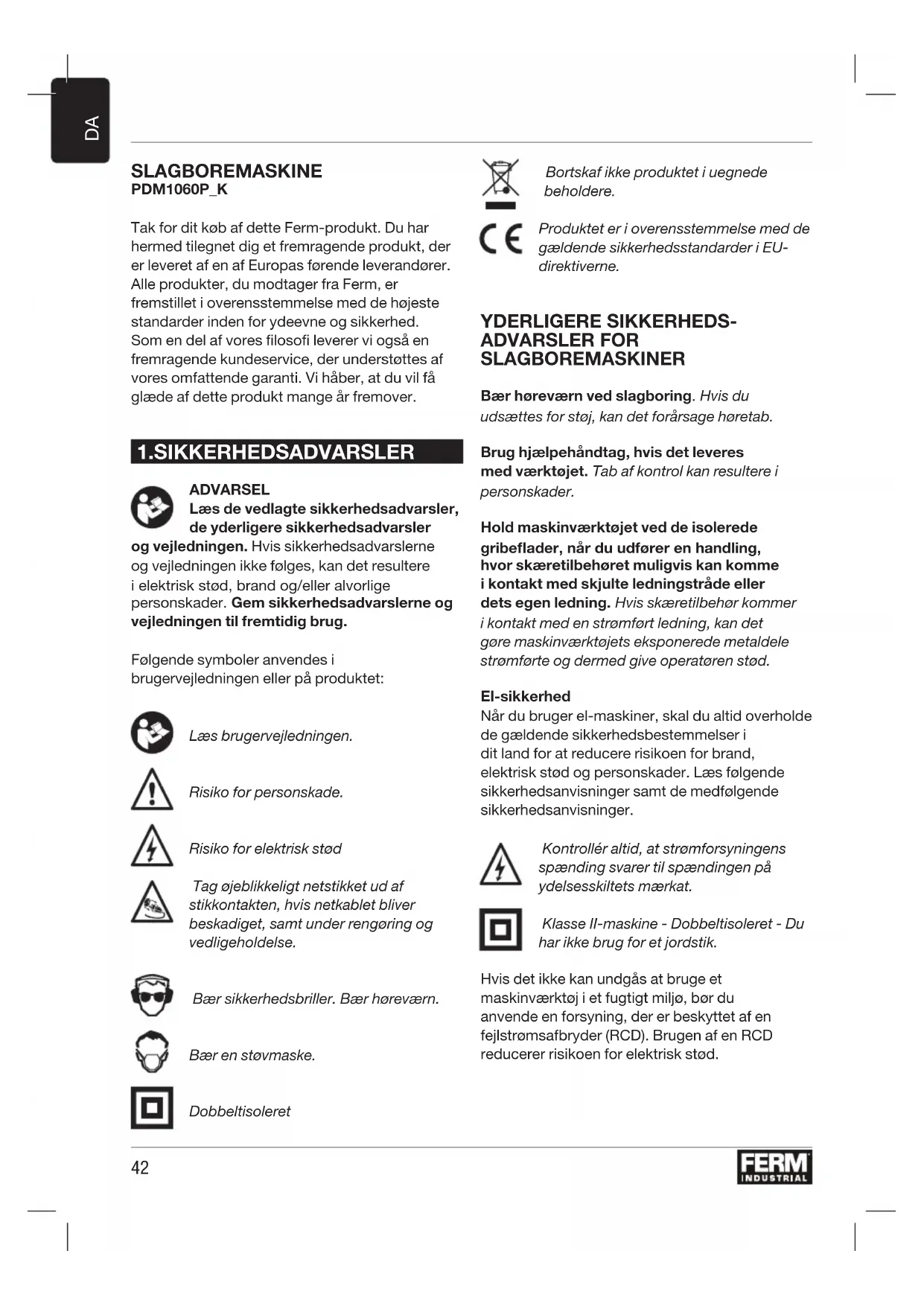

Tak for dit køb af dette Ferm-produkt. Du har hermed tilegnet dig et fremragende produkt, der er leveret af en af Europas førende leverandører. Alle produkter, du modtager fra Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for ydeevne og sikkerhed. Som en del af vores filosofi leverer vi også en fremragende kundeservice, der understøttes af vores omfattende garanti. Vi håber, at du vil få glæde af dette produkt mange år fremover.

1.SIKKERHEDSADVARSLER

ADVARSEL

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler

og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug.

Følgende symboler anvendes i brugervejledningen eller på produktet:

Læs brugervejledningen.

Risiko for personskade.

Risiko for elektrisk stød

Tag øjeblikkeligt netstikket ud af stikkontakten, hvis netkablet bliver beskadiget, samt under rengøring og vedligeholdelse.

Bær sikkerhedsbriller. Bær høreværn.

Bær en støvmaske.

Dobbeltisoleret

Bortskaf ikke produktet i uegnede beholdere.

Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direktiverne.

YDERLIGERE SIKKERHEDS- ADVARSLER FOR SLAGBOREMASKINER

Bær høreværn ved slagboring. Hvis du udsættes for støj, kan det forårsage høretab.

Brug hjælpehåndtag, hvis det leveres med værktøjet. Tab af kontrol kan resultere i personskader.

Hold maskinværktøjet ved de isolerede gribeflader, når du udfører en handling, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledningstråde eller dets egen ledning. Hvis skæretilbehør kommer i kontakt med en strømført ledning, kan det gøre maskinværktøjets eksponerede metaldele strømførte og dermed give operatøren stød.

El-sikkerhed

Når du bruger el-maskiner, skal du altid overholde de gældende sikkerhedsbestemmelser i dit land for at reducere risikoen for brand, elektrisk stød og personskader. Læs følgende sikkerhedsanvisninger samt de medfølgende sikkerhedsanvisninger.

Kontrollér altid, at strømforsyningens spænding svarer til spændingen på ydelsesskiltets mærkat.

Klasse II-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik.

Hvis det ikke kan undgås at bruge et maskinværktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

2. MASKINOPLYSNINGER

Tilsigtet brug

Din slagboremaskine er udformet til at bore huller i træ, metal og plastik samt til hammerboring i mursten og beton.

Tekniske specifikationer

Netspænding 220-240V~

Netfrekvens 50/60 Hz

Indgangseffekt 850W

Hastighed uden last 0-3,000 /min

Slaghastighed 0-48,000/min

Maks. borepatronstørrelse 13 mm

Maks. bordiameter

Træ 25 mm

Beton 16 mm

Stål 13 mm

Vægt 2,08 kg

Støjværdier

Lydtryk (LPA) 94 + 3 dB(A)

Lydeffekt (LWA) 105 + 3 dB(A)

Vibrationsværdier

Boring i metal, a_h,D	5,4 + 1,5 m/s^2
Slagboring i beton, a_h,ID	10,3 + 1,5 m/s^2

Vibrationsniveau

Det udsendte vibrationsniveau, der er angivet i denne brugsvejledning, er blevet målt i overensstemmelse med en standardiseret test i henhold til EN 62841. Den kan bruges til at sammenligne et værktøj med et andet og som en indledende vurdering af eksponering for vibration, när værktøjet bruges til de nævnte anvendelser

• når værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges betydeligt
• de gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt

Beskyt dig mod vibrationseffekterne ved at vedligeholde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

Beskrivelse

Tallene i teksten henviser til diagrammerne på side 2.

Fig. A

1. Borepatron
2. Funktionsvælger
3. Dybdestop
4. Låseknap
5. Tænd/sluk-kontakt
6. Knap til hastighedsjustering
7. Venstre/højre rotationskontakt
8. Sidehåndtag

Fig. B

1. Baghætte
2. Forhætte

3. DRIFT

Slagboringer kræver, at operatøren kun trykker meget lidt. Hvis der trykkes for meget på værktøjet, kan det føre til unødvendig overophedning af motoren samt svedning af det drevne værktøj.

Sidehåndtag

Fig. A

Sidehåndtaget (8) kan roteres 360° omkring borehovedet, hvormed både venstre- og højrehåndede brugere kan foretage en sikker og behagelig drift.

• Løsn sidehåndtaget (8) ved at dreje det mod uret.
• Rotér sidehåndtaget til den ønskede position.
• Stram sidehåndtaget igen i den nye position ved at dreje det med uret

Udskiftning og fjernelse af bor

Fig. A - B

Maskinen er velegnet til brug sammen med følgende bor:

• Træ (HSS)
• Metal (HSS)
• Beton / murværk (hård metal)

Inden du udskifter bor, skal du først tage stikket ud af stikkontakten.

Efterse bor regelmæssigt under brug. Stumpe bor bør gøres skarpe igen eller udskiftes.

• Åbn borepatronen (1) ved at dreje forhætten (10) med uret, mens du samtidigt holder i baghætten (9) eller drejer den mod uret, og indsæt boret i borepatronens åbning.
• Stram boret ved at dreje forhætten (10) mod uret, mens du samtidigt holder i baghætten (9) eller drejer den med uret.

Indstilling af dybdestop

Fig. A

• Løsn sidehåndtaget (8) ved at dreje det mod uret.
• Indsæt dybdestoppet (3) gennem hullet i sidehåndtagsringen.
• Skub linealen til den ønskede dybde.
• Stram skruen godt ved at dreje den med uret

Tænd/sluk-kontakten

Fig. A

• Tænd for maskinen ved at trykke på tænd/sluk-kontakten (5). Når du slipper tænd/sluk-kontakten (5), slukkes maskinen.
• Rotationshastigheden kan justeres ved at trykke tænd/sluk-kontakten (5) hårdere for at hæve rotationshastigheden eller frigive trykket for at sænke rotationshastigheden.

Låseknap

Fig. A

• Du kan låse tænd/sluk-kontakten (5) ved at trykke på tænd/sluk-kontakten (5) og derefter trykke på låseknappen (4).
• Frigiv kontaktlåsen ved at trykke kortvarigt på tænd/sluk-kontakten (5) igen.

Justering af den maksimale rotationshastighed Fig. A

- Justér hastigheden ved at dreje knappen til hastighedsvisning (6) til den ønskede maksimale rotationshastighed.

Sådan skiftes rotationsretningen

Fig. A

Skift ikke rotationsretningen under brug.

• Rotationsretning mod uret: flyt venstre/højre rotationskontakt (7) til "
• Rotationsretning med uret: flyt venstre/højre rotationskontakt (7) til “”.

Funktionsvælger

Fig. A

Med henblik på at undgå beskadigelse af maskinen må justeringen af funktionsvælgeren (2) kun udføres, när maskinen ikke kører

• Stil funktionsvælgeren (2) på "for boring.
• Stil funktionsvælgeren (2) på "1" for hammerboring.

Brugertips

Brug altid maskinen, mens sidehåndtaget sidder godt fast – du vil ikke blot arbejde mere behageligt, men også mere præcist.

Forsigtig: boremaskinebor og hammerboringsbor kan blive meget varme.

• Ved større huller, f.eks. i meget hård beton, skal du starte med at bruge et mindre bor til at udføre pilotboringen først og derefter bore til nominel størrelse.
• Hold maskinen fast med 2 hænder. Vær opmærksom på, at boret kan sætte sig fast, og at maskinen dermed pludselig kan dreje (Især när der bores dybe huller).
• Anvend ikke meget tryk på maskinen. Lad maskinen gøre arbejdet.

4. VEDLIGEHOLDELSE

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter.

Kulbørste

Hvis kulbørsterne er slidte, skal de udskiftes af producentens kundeserviceafdeling eller en lignende kvalificeret person.

Brug kun den korrekte og originale type kulbørster.

Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dens serviceagent eller lignende kvalificerede personer for at undgå farer.

Fejl

Maskinen bør regelmæssigt efterses for følgende mulige fejl og om nødvendigt repareres.

• Beskadigelse af elledning
• ∅delagt tænd/sluk-kontakt
  •Kortslutning
• Beskadigede dele i bevægelse

GARANTI

Garantibetingelserne findes på det garantikort, der er vedlagt separat.

MILJ∅

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for lande i EU

Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde.

Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.
