PDM1060P_K - Gręžtuvas Ferm - Nemokama naudojimo instrukcija

Prekės ženklas	Ferm
Modelis	PDM1060P_K
Kategorija	Perforatorius
Produkto tipas	Perforatorius su laidu
Maitinimo įtampa	220-240 V~
Dažnis	50/60 Hz
Sunaudojama galia	850 W
Tuščiosios eigos greitis	0 - 3 000 min⁻¹
Smūgių dažnis	0 - 48 000 min⁻¹
Didžiausias griebtuvo dydis	13 mm
Didžiausias gręžimo skersmuo (mediena)	25 mm
Didžiausias gręžimo skersmuo (betonas)	16 mm
Didžiausias gręžimo skersmuo (plienas)	13 mm
Svoris	2,08 kg
Garso slėgio lygis	94 ± 3 dB(A)
Garso galios lygis	105 ± 3 dB(A)
Vibracijos (gręžiant metalą)	5,4 ± 1,5 m/s²
Vibracijos (gręžiant betoną smūgiu)	10,3 ± 1,5 m/s²
Apsaugos klasė	II (dviguba izoliacija)
Funkcijos	Gręžimas, smūginis gręžimas
Greitį reguliatorius	Elektroninis (ratukas + gaiduko spaudimas)
Sukimosi kryptis	Kairėn/dešinėn (perjungiklis)
Užraktas ant nuolatinio veikimo	Taip (fiksavimo mygtukas)
Šoninė rankena	Taip, reguliuojama 360°
Gylio ribotuvas	Taip, reguliuojamas
Griebtuvas	Be rakto, talpa 13 mm
Valymas	Minkšta šiek tiek drėgna šluoste (ne naudoti tirpiklių)
Anglies šepetėlių keitimas	Klientų aptarnavimo tarnyba arba kvalifikuotas asmuo

Dažnai užduodami klausimai - PDM1060P_K Ferm

Kokia yra Ferm PDM1060P_K gręžtuvo galia?

Ferm PDM1060P_K perforatoriaus sunaudojama galia yra 850 W.

Kokias medžiagas galima gręžti šiuo gręžtuvu?

Juo galima gręžti medieną (iki 25 mm), metalą (plieną iki 13 mm), plastiką, o su smūgio funkcija - plytas ir betoną (iki 16 mm).

Kaip reguliuoti sukimosi greitį?

Greitį galite reguliuoti dviem būdais: sukant greitį reguliavimo ratuką (6) maksimaliam greičiui nustatyti, ir keičiant įjungimo/išjungimo jungiklio (5) spaudimą kintamam greičiui.

Kaip pakeisti sukimosi kryptį?

Naudokite sukimosi kairėn/dešinėn perjungiklį (7), esantį virš gaiduko. Pastumkite jį į kairę, kad suktųsi prieš laikrodžio rodyklę, į dešinę - pagal laikrodžio rodyklę. Niekada nekeiskite krypties, kol variklis veikia.

Kaip naudoti smūgio funkciją?

Pasukite funkcijų pasirinkimo perjungiklį (2) į padėtį 'f' (kūjis), kad gręžtumėte mūrą. Standartiniam gręžimui nustatykite į padėtį 'gręžimas' (grąžto simbolis). Niekada neperjunkite, kai mašina veikia.

Kokie saugos priedai rekomenduojami?

Visada dėvėkite apsauginius akinius, respiratorių nuo dulkių ir klausos apsaugą, ypač smūgiuojant. Naudokite šoninę rankeną geresniam valdymui.

Kaip prižiūrėti gręžtuvą?

Reguliariai valykite korpusą minkšta šiek tiek drėgna šluoste. Nenaudokite tirpiklių. Įsitikinkite, kad vėdinimo angos yra švarios. Anglies šepetėlius, kai susidėvi, turi pakeisti profesionalas.

Koks maksimalus grąžto dydis, kurį telpa griebtuvas?

Griebtuvas be rakto telpa grąžtus iki 13 mm skersmens.

Ar gręžtuvas turi gylio ribotuvą?

Taip, yra reguliuojamas gylio ribotuvas (3). Įkiškite jį į šoninės rankenos angą ir nustatykite norimą gylį prieš priverždami.

Ką daryti, jei maitinimo laidas yra pažeistas?

Maitinimo laidą turi pakeisti gamintojas, jo techninės priežiūros tarnyba arba kvalifikuotas asmuo, kad būtų išvengta pavojaus.

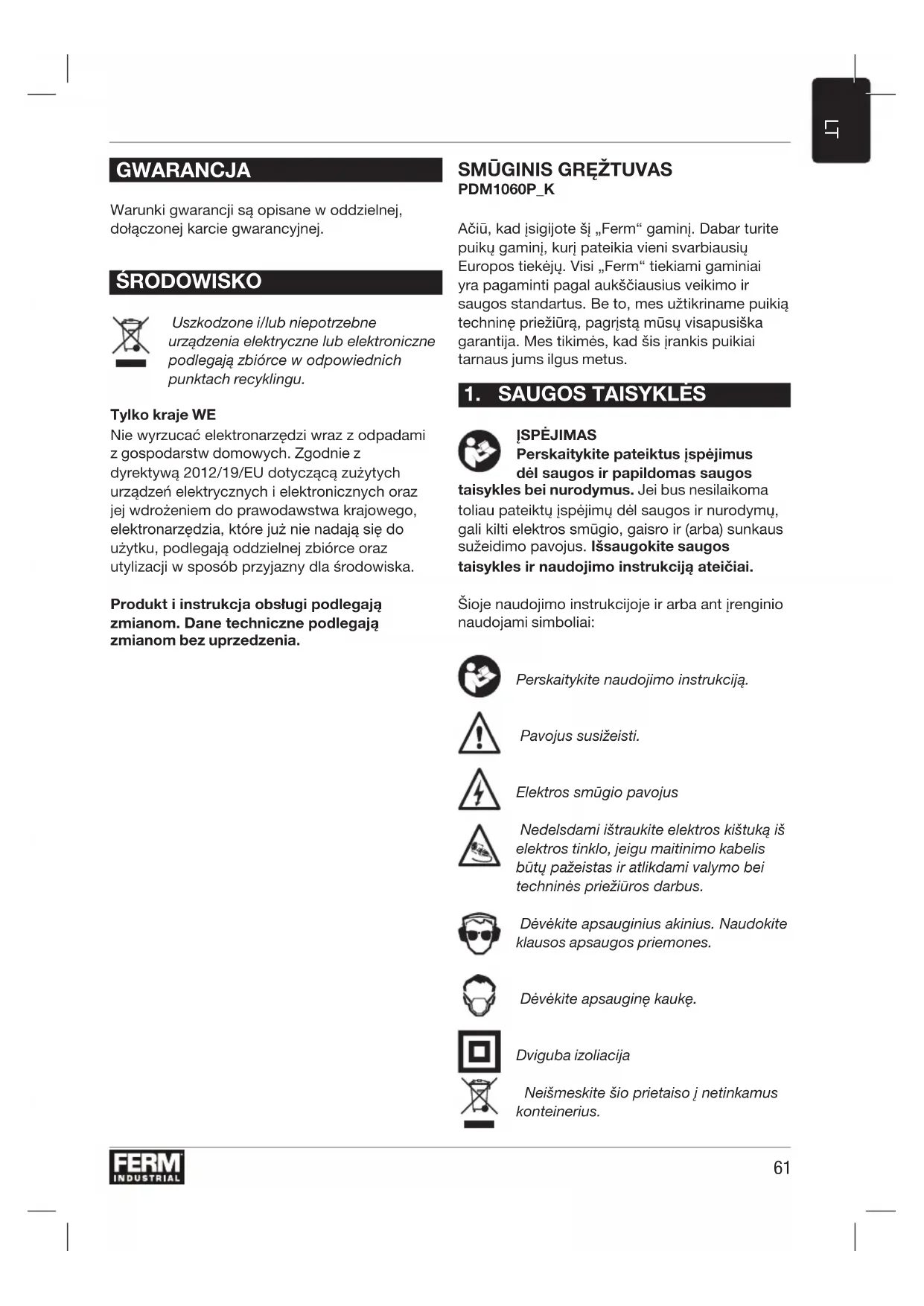

NAUDOJIMO INSTRUKCIJA PDM1060P_K Ferm

Ačiū, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.

1. SAUGOS TAISYKLÉS

ISPÉJIMAS

Perskaitykite pateiktus įspėjimus dėl saugos ir papildomas saugos

taisykles bei nurodymus. Jei bus nesilaikoma toliau pateiktų įspėjimų dėl saugos ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Išsaugokite saugos taisykles ir naudojimo instrukciją ateičiai.

Šioje naudojimo instrukcijoje ir arba ant jrenginio naudojami simboliai:

Perskaitykite naudojimo instrukcija.

Pavojus susižeisti.

Elektros smūgio pavojus

Nedelsdami ištraukite elektros kištuką iš elektros tinklo, jeigu maitinimo kabelis būty pažeistas ir atlikdami valymo bei techninės priežiūros darbus.

Dévékite apsauginius akinius. Naudokite klausos apsaugos priemones.

Dévékite apsauginę kaukę.

Dviguba izoliacija

Neišmeskite šio prietaiso j netinkamus konteinerius.

Šis gaminys atitinka galiojančius Europos direktyvų standartus.

PAPILDOMOS SMÜGINIO GREŽTUVU NAUDOJIMO SAUGOS TAISYKŁĖS

Naudodami smūginius gražtus, dévėkite ausų apsaugas. Triukšmas gali sukelti klausos praradimą.

Naudokite pagalbinę rankeną (-as), jeigu jos pateiktos su įrankiu. Praradus įrankio kontrolę, galima susižaloti.

Atlikdami darbus, kurių metu pjovimo antgalis galėtų prisiliesti prie paslėptų laidų, laikykite elektrinį įrankį tik už izoliuotų paviršių. Pjovimo daliai prisilietus prie „gyvo“ laido, neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių.

Elektros sauga

Naudodami elektrinius jrenginius visuomet laikykitės jūsu šalyje taikytinų saugos nuostatų, kad sumažintumėte gaisro, elektros smūgio ir susižeidimo pavojų. Perskaitykite šiuos saugos nurodymus, o taip pat ir pridėtus papildomus saugos nurodymus.

Visada patikrinkite, ar maitinimo tinklo jtampa atitinka jtampa, nurodytą techninių duomenų plokštelėje.

Il klasės prietaisas - dviguba izoliacija - Nereikia jokio jžeminto kištuko.

Jeigu elektrini įrankį neišvengiamai reikia naudoti drėgnoje aplinkoje, naudokite energijos šaltinį, apsaugotą liekamosios elektros srovės prietaisu (RCD). RCD naudojimas sumažina elektros smūgio pavojų.

2. INFORMACIJA APIE JRENGINI

Numatytoji naudojimo paskirtis

Šis smūginis gręžtuvas skirtas skylėms medienoje, metale, plastike ir mūre gręžti, o taip pat smūginiam plutų ir betono gręžimui.

Techniniai duomenys

Elektros tinklo įtampa 220-240V~
Elektros tinklo dažnis 50/60 Hz
Įvesties galia 850W
Greitis be apkrovos 0-3,000 /min
Smūgių dažnis 0-48,000 /min
Maks. griebtuvo dydis 13 mm
Maks. grąžto skersmuo
Mediena 25 mm
Betonas 16 mm
Plienas 13 mm
Svoris 2,08 kg
Triukšmo vertės
Garso slėgis (L _PA ) 94 + 3 dB(A)
Garso galia (L _WA )	105 + 3 dB(A)
Vibracijos vertės
Metalo gręžimas, a _h,0	5,4 + 1,5 m/s ^2
Smūginis betono gręžimas, a _h,0	10,3 + 1,5 m/s ^2

Vibracijos lygis

Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant i standartinį bandymo metodą, pateiktą EN 62841; jį galima naudoti palyginimui su kitais įrankiais ir preliminariam vibracijos poveikio įvertinimui naudojant įrankį minėtiems darbams atlikti.

• naudojant įrankį kitokiems darbams arbanaudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti
• kai įrankis yra išjungtas arba kai jis veikia, bet aktiškai néra naudojamas, poveikio lygis gali ženkliai sumažėti

Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Aprašas

Šiame tekste esantys skaičiai atitinka 2 psl. esančius brėžinius.

A pav.

1. Kumštelinis griebtuvas
2. Funkcijos pasirinkimo jungiklis
3. Gylio stabdiklis
4. Fiksavimo mygtukas
5. Ijungimo/išjungimo jungiklis
6. Greičio reguliavimo ratukas
7. Sukimosi krypties nustatymo jungiklis
8. Šoniné rankena

B pav.

1. Galiné mova
2. Priekiné mova

3. NAUDOJIMAS

Smūginį gręžtuvą naudojantis darbininkas įrankį turi spausti labai nedidele jėga. Įrankį spaudžiant per stipriai, gali perkaisti variklis ir įrankis gali perdegti.

Šoninė rankena

A pav.

Šoninę rankeną (8) galima sukti 360° kampu aplink gręžtuvo galvutę, todėl įrankį gali patogiai ir saugiai naudoti ir kairiarankiai, ir dešiniarankiai.

• Atlaisvinkite šoninę rankeną (8), sukdami ją prieš laikrodžio rodyklę.
• Pasukite šoninę rankeną i norimą padėti.
• Užveržkite rankeną naujoje padėtyje, sukdami ją pagal laikrodžio rodyklę

Gražtu keitimas ir išėmimas

A-B pav.

Su šiuo jrenginiu tinka naudoti šiuos gražto antgalius:

• Medienos (HSS)
• Metalo (HSS)
• Betono / mūrinių (kietojo metalo)

Prieš pakeisdami antgalj, pirmiausiai ištraukite elektros kištuką iš maitinimo lizdo.

Naudodami jranki, reguliariai tikrinkite gražtus. Atbukusius antgalius reikia pagaląsti arba pakeisti naujais.

• Atverkite kumštelini griebtuvą (1), viena ranka sukdami priekinę movą (10) pagal laikrodžio rodyklę, o kita tuo pat metu laikydami galinę movą (9) arba sukdami ją prieš laikrodžio rodyklę; jkiškite antgalį i griebtuvo angą.
• Užveržkite antgalj, sukdami priekinę movą (10) prieš laikrodžio rodyklę, galinę movą (9) tuo pat metu sukdami pagal laikrodžio rodyklę.

Gylio stabdiklio nustatymas

A pav.

• Atlaisvinkite šoninę rankeną (8), sukdami ją prieš laikrodžio rodyklę.
• Prakiškite gylio stabdiklj (3) pro šoninės rankenos žiedo angą.
• Slinkite liniuotę, kol nustatysite norimą gylj.
• Tvirtai užveržkite varžta, sukdami ji pagal laikrodžio rodyklę.

ljungimo/išjungimo jungiklis A pav.

• Ijunkite įrankį, paspausdami įjungimo/ išjungimo jungiklj (5). Atleidus įjungimo/ išjungimo jungiklj (5), įrankis išsijungs.
• Sukimosi greitj galima reguliuoti smarkiau arba mažiau spaudžiant jungimo/išjungimo jungiklj (5): spaudžiant smarkiau, greitis didės, o spaudžiant mažiau - mažės.

Fiksavimo mygtukas

A pav.

• Užfiksuokite jungimo/išjungimo jungiklį (5): paspauskite jungimo/išjungimo jungiklį (5), tada paspauskite fiksavimo mygtuką (4).
• Jeigu jungiklj norite atlaisvinti, dar kartą spustelėkite jjungimo/išjungimo jungiklj (5).

Maksimalaus sukimosi greičio nustatymas A pav.

- Nustatykite norimą maksimalų sukimosi greitį, sukdami greičio reguliavimo ratuką (6).

Sukimo krypties keitimas

A pav.

Nekeiskite sukimosi krypties jrankiui veikiant.

• Sukimo kryptis prieš laikrodžio rodyklę: perjunkite sukimo kairėn/dešinėn jungiklį (7) i padėti “”
• Sukimo kryptis pagal laikrodžio rodyklę: perjunkite sukimo kairėn/dešinėn jungikli (7) i padėti “”

Funkcijos pasirinkimo jungiklis A pav.

Norėdami nesugadinti įrankio, funkcijos pasirinkimo jungiklj (2) naudokite tik tada, kai įrankis neveikia.

• Jeigu norite grężti, nustatykite funkcijos pasirinkimo jungiklj (2) ties “”
• Jeigu norite naudoti smūginio grēžimo režimą, nustatykite funkcijos pasirinkimo jungiklį (2) ties “!”

Patarimai naudotojui

Visada naudokite įrankį su tvirtai priveržta šonine rankena - bus ne tik patogiau dirbti, bet ir tiksliau atliksite darba.

Dėmesio: gręžimo antgaliai ir smūginio gręžimo antgaliai gali labai smarkiai jkaisti.

Gręžimas ir smūginis gręžimas

• Grężdami dideles skyles, pavyzdžiui labai kietą betoną, pradžioje naudokite mažesnį antgalį kontroliniai skylei išgręžsti, o paskui naudokite reikiamo dydžio gražtą.
• Tvirtai laikykite įrankį abiem rankomis. Atkreipkite dėmesį, kad grąžtas gali užstrigti ir įrankis gali staiga pasisukti (ypač gręžiant gilias skyles).
• Stipriai nespauskite įrankio - leiskite jam pačiam atlikti darba.

4. TECHNINÉ PRIEŽIŪRA

Prieš atlikdami valymo ir techninės priežiūros darbus, visada išjunkite jį ir ištraukite maitinimo laido kištuką iš elektros lizdo.

Reguliariai valykite prietaiso korpusa sausa šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi būti švarios: nedulkétos ir nepurvinos. Isisenėjusi purvą nuvalykite minkšta šluoste, suvilgyta muiluotame vandenyje. Nenaudokite jokių tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako ir panašiai, nes tokios cheminės medžiagos gali sugadinti sintetines įrankio sudedamąsias dalis.

Anglinis šepetėlis

Jeigu angliniai šepetėliai nusidėvėtų, juos privalo pakeisti gamintojo klientų aptarnavimo skyriaus atstovas arba tinkamai kvalifikuotas asmuo.

Naudokite tik tinkamo tipo originalius anglinius šepetėlius.

Jei pažeidžiamas maitinimo laidas, jj leidžiama keisti tik gamintojui, gamintojo klientų aptarnavimo atstovui arba panašios kvalifikacijos asmeniui - kitaip gali kilti pavojus.

Gedimai

Prietaisą reikėtų reguliariai tikrinti, ar nėra šių galimų gedimų, ir, jei būtina, pašalinti šiuos gedimus.

• Pažeistas elektros laidas.
- Sugedęs jjungimo/išjungimo jungiklis
- Trumpasis elektros grandinês jungimas
• Sugedusios judamosios dalys

GARANTIJA

Garantines sąlygas galite rasti atskirai pridėtoje garantijos kortelėje.

APLINKOSAUGA

Sugedusius ir (arba) išmestus elektrinius arba elektroninius aparatus reikia pristatyti j atitinkamus perdirbimo punktus.

Taikoma tik EB šalims

Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/EU dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai.

Gaminys ir naudojimo instrukcija gali būti keičiami. Techniniai duomenys gali būti keičiami ne išankstinio įspėjimo.
