Zīmols	Ferm
Modelis	PDM1060P_K
Kategorija	Perceuse à percussion
Produkta tips	Urbjmašīna ar triecienu
Barošanas spriegums	220-240 V~
Frekvence	50/60 Hz
Patērētā jauda	850 W
Tukšgaitas ātrums	0 - 3 000 min⁻¹
Trieciena biežums	0 - 48 000 min⁻¹
Max. patrona izmērs	13 mm
Max. urbuma diametrs (koksne)	25 mm
Max. urbuma diametrs (betons)	16 mm
Max. urbuma diametrs (tērauds)	13 mm
Svars	2,08 kg
Skaņas spiediena līmenis	94 ± 3 dB(A)
Skaņas jaudas līmenis	105 ± 3 dB(A)
Vibrācijas (urbšana metālā)	5,4 ± 1,5 m/s²
Vibrācijas (urbšana betonā ar triecienu)	10,3 ± 1,5 m/s²
Aizsardzības klase	II (dubultā izolācija)
Funkcijas	Urbšana, urbšana ar triecienu
Ātruma regulators	Elektroniskais (ritenis + sprūda spiediens)
Rotācijas virziens	Pa kreisi/Pa labi (pārslēgs)
Bloķēšana darbībā	Jā (bloķēšanas poga)
Sānu rokturis	Jā, regulējams 360°
Dziļuma atdure	Jā, regulējama
Patrons	Bezatslēgas, ietilpība 13 mm
Tīrīšana	Mīksts, nedaudz mitrs audums (bez šķīdinātājiem)
Oglekļa suku nomaiņa	Veic servisa centrs vai kvalificēta persona

Bieži uzdotie jautājumi - PDM1060P_K Ferm

Kāda ir Ferm PDM1060P_K urbjmašīnas jauda?

Ferm PDM1060P_K triecienurbjmašīnas patērētā jauda ir 850 W.

Kādus materiālus var urbt ar šo urbjmašīnu?

Tā ļauj urbt koksni (līdz 25 mm), metālu (tēraudu līdz 13 mm), plastmasu, un ar trieciena funkciju - ķieģeļus un betonu (līdz 16 mm).

Kā regulēt rotācijas ātrumu?

Ātrumu var regulēt divējādi: pagriežot ātruma regulēšanas riteni (6) maksimālajam ātrumam un mainot spiedienu uz ieslēgšanas/izslēgšanas slēdzi (5) mainīgam ātrumam.

Kā mainīt rotācijas virzienu?

Izmantojiet kreisās/labās rotācijas pārslēgu (7), kas atrodas virs sprūda. Pabīdiet to pa kreisi pretēji pulksteņrādītāja virzienam, pa labi - pulksteņrādītāja virzienā. Nekad nemainiet virzienu, kamēr motors darbojas.

Kā izmantot trieciena funkciju?

Pagrieziet funkciju izvēles pārslēgu (2) pozīcijā 'f' (āmurs) urbšanai mūrī. Standarta urbšanai noregulējiet to pozīcijā 'urbšana' (urbja simbols). Nekad nepārslēdziet, kamēr iekārta darbojas.

Kādi drošības piederumi ir ieteicami?

Vienmēr valkājiet aizsargbrilles, putekļu masku un dzirdes aizsardzību, īpaši trieciena režīmā. Izmantojiet sānu rokturi labākai kontrolei.

Kā kopt urbjmašīnu?

Regulāri tīriet korpusu ar mīkstu, nedaudz mitru drānu. Neizmantojiet šķīdinātājus. Pārbaudiet, vai ventilācijas atveres ir tīras. Oglekļa sukas jānomaina profesionālim, kad tās ir nolietojušās.

Kāds ir maksimālais urbja izmērs, ko patrons var uzņemt?

Bezatslēgas patrons uzņem urbi līdz 13 mm diametrā.

Vai urbjmašīnai ir dziļuma atdure?

Jā, ir iekļauta regulējama dziļuma atdure (3). Ievietojiet to sānu roktura atverē un pirms pievilkšanas iestatiet vēlamo dziļumu.

Ko darīt, ja strāvas vads ir bojāts?

Strāvas vads jānomaina ražotājam, tā servisa centram vai kvalificētai personai, lai izvairītos no apdraudējuma.

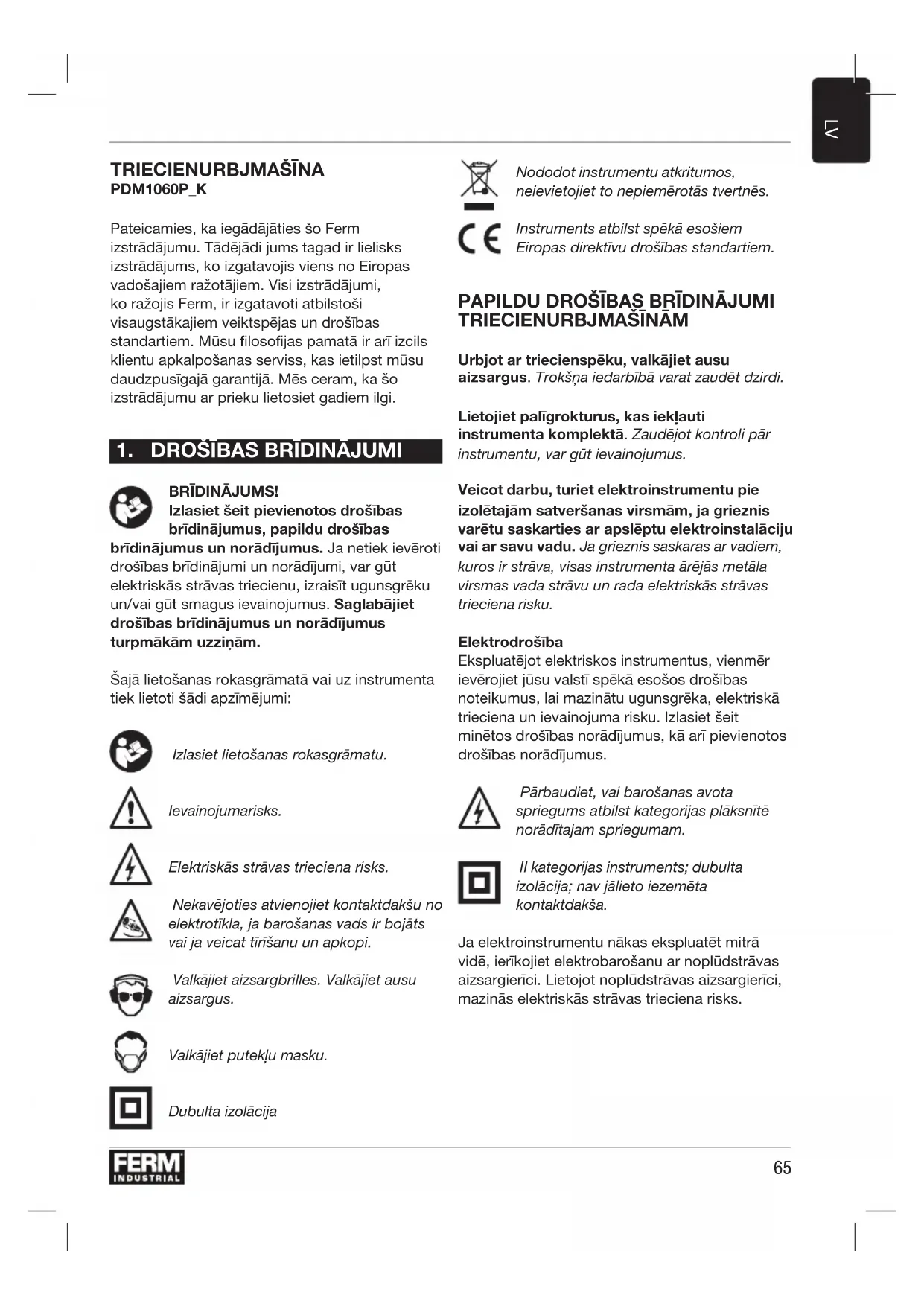

LIETOŠANAS INSTRUKCIJA PDM1060P_K Ferm

Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tādējādi jums tagad ir lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filosofijas pamatā ir ari izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

1. DROŠĪBAS BRĪDINĀJUMI

BRĪDINĀJUMS!

Izlasiet šeit pievienotos drošības brīdinājumus, papildu drošības

brīdinājumus un norādījumus. Ja netiek ievēroti drošības brīdinājumi un norādījumi, var gūt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt smagus ievainojumus. Saglabājiet drošības brīdinājumus un norādījumus turpmākām uzziņām.

Šajā lietošanas rokasgrāmatā vai uz instrumenta tiek lietoti šādi apzīmējumi:

Izlasiet lietošanas rokasgrāmatu.

levainojumarisks.

Elektriskās strāvas trieciena risks.

Nekavējoties atvienojiet kontaktdakšu no elektrotikla, ja barošanas vads ir bojāts vai ja veicat tīrīšanu un apkopi.

Valkājiet aizsargbrilles. Valkājiet ausu aizsargus.

Valkājiet putekļu masku.

Dubulta izolācija

Nododot instrumentu atkritumos, neievietojiet to nepiemērotās tvertnēs.

Instruments atbilst spēkā esošiem Eiropas direktīvu drošības standartiem.

PAPILDU DROŠĪBAŠ BRĪDINĀJUMI TRIECIENURBJMAŠĪNĀM

Urbjot ar triecienspēku, valkājiet ausu aizsargus. Trokšna iedarbībā varat zaudēt dzirdi.

Lietojiet palīgrokturus, kas iekļauti instrumenta komplektā. Zaudējot kontroli pār instrumentu, var gūt ievainojumus.

Veicot darbu, turiet elektroinstrumentu pie izolētajām satveršanas virsmām, ja grieznis varētu saskarties ar apslēptu elektroinstalāciju vai ar savu vadu. Ja grieznis saskaras ar vadiem, kuros ir strāva, visas instrumenta ārējās metāla virsmas vada strāvu un rada elektriskās strāvas trieciena risku.

Elektrodrošiba

Ekspluatējot elektriskos instrumentus, vienmēr ievērojiet jūsu valstī spēkā esošos drošības noteikumus, lai mazinātu ugunsgrēka, elektriskā trieciena un ievainojuma risku. Izlasiet šeit minētos drošības norādījumus, kā arī pievienotos drošības norādījumus.

Pārbaudiet, vai barošanas avota spriegums atbilst kategorijas plāksnītē norādītajam spriegumam.

Il kategorijas instruments; dubulta izolācija; nav jālieto iezemēta kontaktdakša.

Ja elektroinstrumentu nākas ekspluatēt mitrā vidē, ierīkojiet elektrobarošanu ar noplūdstrāvas aizsargierīci. Lietojot noplūdstrāvas aizsargierīci, mazinās elektriskās strāvas trieciena risks.

2. DATI PAR INSTRUMENTU

Paredzētā lietošana

Šis instruments ir paredzēts urbšanai koksnē, metālā un plastmasā, kā arī ṣieģelū un betona triecienurbšanai.

Tehniskie dati

Elektrotikla spriegums 220-240V~

Elektrotikla frekvence 50/60 Hz

Ieejas jauda 850W

Ātrums bez noslodzes 0-3,000 /min

Triecienu biežums 0-48,000 /min

Maks. spīlpatronas izmērs 13 mm

Maks. urbšanas diametrs

koksnē 25 mm

betonā 16 mm

tēraudā 13 mm

Svars 2,08 kg

Trokšna vērtības

Skañas spiediens (L _PA ) 94 + 3 dB(A)

Skañas jauda (L _WA ) 105 + 3 dB(A)

Vibrāciju vērtības

urbšana metālā, a_h,D	5,4 + 1,5 m/s ^2
triecienurbšana betonā, a_h,ID	10,3 + 1,5 m/s ^2

Vibrāciju līmenis

Šajā lietošanas rokasgrāmatā norādītā vibrāciju emisijas vērtība ir izmērīta saskaņa ar standarta pārbaudes metodi, kas norādīta EN 62841, un to var izmantot viena instrumenta salīdzināšanai ar citu un tam, lai iepriekš novērtētu vibrācijas iedarbību, ja instrumentu lieto iepriekš minēto darbu veikšanai:

• vibrāciju iedarbība var būt ievērojami lielāka, ja instrumentu lieto citu darbu veikšanai, ja tam uzstāda citus piederumus vai ja uzstādītajiem piederumiem nav veikta pietiekami laba apkope;
• vibrācijas iedarbība var būt ievērojami mazāka tajā laikā, kad instruments ir izslēgts vai darbojas tukšgaitā.

Pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un piederumu apkopi, rūpējoties, lai rokas būtu siltas un organizējot darba gaitu.

Apraksts

Tekstā norādītie numuri attiecas uz 2. lpp. redzamajiem attēliem.

A. att.

1. spilpatrona
2. funkciju izvēles slēdzis
3. dziluma aizturis
4. blokēšanas poga
5. ieslēgšanas/izslēgšanas slēdzis
6. ātruma regulēšanas ripa
7. kreisās/labās puses rotācijas slēdzis
8. sānu rokturis

B. att

1. aizmugurējā uzmava

10.priekšējā uzmava

3. EKSPLUATĀCIJA

Tiecienurbšanas laikā instruments ir pavisam nedaudz jāpiespiež. Pārmērīgi spiežot uz instrumenta, dzinējs var pārkarsēties un instruments var sadegt.

Sānu rokturis

A. att.

Sānu rokturi (8) var pagriezt par 360° apkārt urbšanas galviņai, tādējādi darbs ir drošs un ērts, ekspluatējot instrumentu gan ar labo, gan ar kreiso roku.

• Atskrūvējiet sānu rokturi (8), griežot to pretēji pulkstenrādītāja virzienam.
• Pagrieziet sānu rokturi vajadzīgajā pozīcijā.
• Pievelciet sānu rokturi jaunajā pozīcijā, griežot to pulksteņrādītāja virzienā.

Urbšanas uzgału nomainišana un noņemšana A.-B. att.

Mašina ir piemērota lietošanai ar šādiem urbja uzgaļiem:

• Koka (HSS)
• Metāla (HSS)
• Betona / mūra (cietā metāla)

Ekspluatācijas laikā regulāri pārbaudiet uzgaļus. Neasi uzgaļi ir jāuzasina vai jānomaina.

- Atveriet spilpatronu (1), griežot priekšējo uzmavu (10) pulkstenrādītāja virzienā, vienlaikus turot aizmugurējo uzmavu (9) vai griežot to pretēji pulkstenrādītāja virzienam, un ievietojiet uzgali spilpatronas atverē.

- Pievelciet uzgali, griežot priekšējo uzmavu (10) pretēji pulksteņrādītāja virzienam, vienlaikus turot aizmugurējo uzmavu (9) vai griežot to pulksteņrādītāja virzienā.

Dziluma aiztura uzstādīšana

A. att.

• Atskrūvējiet sānu rokturi (8), griežot to pretēji pulksteņrādītāja virzienam.
• levietojiet dziluma aizturi (3) caur atveri sānu roktura skavā.
• Bīdiet lineālu līdz vajadzīgajam dzilumam.
• No jauna cieši pievelciet skrūvi, griežot to pulksteņrādītāja virzienā.

leslēgšanas/izslēgšanas slēdzis

A. att.

• leslēdziet instrumentu, nospiežot ieslēgšanas/izslēgšanas slēdzi (5). Atlaižot ieslēgšanas/izslēgšanas slēdzi (5), instruments tiek izslēgts.
• Rotācijas ātrumu var regulēt ar ieslēgšanas/izslēgšanas slēdzi (5) - ātrumu palielina, nospiežot slēdzi spēcīgāk, ātrumu samazina, atlaižot slēdzi valīgāk.

Blokēšanas poga

A. att.

• ieslēgšanas/izslēgšanas slēdzi (5) var noblokēt, nospiežot ieslēgšanas/izslēgšanas slēdzi (5) un tad nospiežot blokēšanas pogu (4).
• Lai atblokētu slēdzi, vēlreiz īsi nospiediet ieslēgšanas/izslēgšanas slēdzi (5).

Maksimālā rotācijas ātruma regulēšana A. att.

- Noregulējiet ātrumu, griežot ātruma regulēšanas ripu (6) līdz vajadzīgajam maksimālajam rotācijas ātrumam.

Rotācijas virziena mainišana

A. att.

Ekspluatācijas laikā nemainiet rotācijas virzienu.

• Rotācija pretēji pulkstenrādītāja virzienam: bīdiet kreisās/labās puses rotācijas slēdzi (7) virzienā “ ”
• Rotācija pulksteņrādītāja virzienā: bīdiet kreisās/labās puses rotācijas slēdzi (7) virzienā “”

Funkciju izvēles slēdzis

A. att.

Lai nesabojātu instrumentu, funkciju izvēles slēdzi (2) var regulēt tikai tad, kad instruments ir izslēgts.

• Lai aktivizētu urbšanu, iestatiet funkciju izvēles slēdzi (2) pozīcijā “”
• Lai aktivizētu triecienurbšanu, iestatiet funkciju izvēles slēdzi (2) pozīcijā “”:

Noderīgi padomi

Strādājiet ar instrumentu tikai tad, ja ir uzstādīts sānu rokturis - tādējādi darbu var paveikt ne vien ērtāk, bet ari precizāk.

Uzmanību! Urbja uzgaļi un triecienurbšanas uzgaļi var ārkārtīgi sakarst.

Urbšana un triecienurbšana

• Lai izurbtu lielus caurumus, piemēram, ľoti cietā betonā, vispirms izurbiet priekšcaurumu ar mazāku uzgali, pēc tam urbiet ar attiecīgā izmēra uzgali.
• Stingri turiet instrumentu ar abām rokām. Nemiet vērā, ka urbjmašīna var iestrēgt, kā rezultātā tā var negaidīti sagriezties (īpaši urbjot dzilus caurumus).
• Nespiediet pārāk spēcīgi uz instrumenta, ľaujiet tam darboties savā gaitā.

4. APKOPE

Pirms tīrīšanas un apkopes instruments ir jāizslēdz un kontaktdakša ir jāatvieno no barošanas avota.

Ar mīkstu lupatiņu regulāri - ieteicams, pēc katras ekspluatācijas reizes - iztīriet instrumenta korpusu. Regulāri iztīriet puteklus un netīrumus no ventilācijas atverēm. Loti noturīgus traipus tīriet ar ziepjūdenī samērcētu mīkstu lupatiņu. Nelietojiet nekādus šķīdumus, piemēram, benzīnu, spirtu, amonjaku, u.c. Šāda veida kīmiskās vielas sabojās sintētiskās detaļas.

Ogles sukas

Ja ogles sukas ir nodilušas, tās ir jānomaina ražotāja klientu apkalpošanas dienesta speciālistiem vai tamlīdzīgi kvalificētai personai.

Lietojiet tikai pareiza veida oriğinālās ogles sukas.

Ja barošanas vads ir bojāts, to drīkst nomainīt tikai ražotājs, tā servisa pārstāvis vai tamlīdzīgi kvalificēta persona, lai novērstu bīstamību.

Bojājumi

Instruments regulāri jāpārbauda, vai tam nav turpmāk norādītie bojājumi, un, ja ir, tie jāsalabo.

• Bojāts barošanas vads
• Bojāts ieslēgšanas/izslēgšanas slēdzis
• Issavienojums
• Bojātas kustīgās detaļas

GARANTIJA

Garantijas nosacijumi ir izklāstīti atseviškā garantijas kartē, kas pievienota šai rokasgrāmatai.

APKÄRTËJÄ VIDE

Bojāta un/vai nolietota elektriskā vai elektroniskā aparatūra jānogādā piemērotā utilizācijas centrā.

Tikai EK valstim

Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jānodod videi nekaitīgā pārstrādes iekārtā.

Instruments var tikt pārveidots un lietošanas rokasgrāmatā var tikt izdarīti grozījumi.

Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.
