Marke	Ferm
Modell	PDM1060P_K
Kategorie	Schlagbohrmaschine
Produkttyp	Kabelgebundene Schlagbohrmaschine
Versorgungsspannung	220-240 V~
Frequenz	50/60 Hz
Leistungsaufnahme	850 W
Leerlaufdrehzahl	0 - 3 000 min⁻¹
Schlagzahl	0 - 48 000 min⁻¹
max. Bohrfuttergröße	13 mm
max. Bohrdurchmesser (Holz)	25 mm
max. Bohrdurchmesser (Beton)	16 mm
max. Bohrdurchmesser (Stahl)	13 mm
Gewicht	2,08 kg
Schalldruckpegel	94 ± 3 dB(A)
Schallleistungspegel	105 ± 3 dB(A)
Vibration (Metallbohren)	5,4 ± 1,5 m/s²
Vibration (Schlagbohren in Beton)	10,3 ± 1,5 m/s²
Schutzklasse	II (Doppelisolierung)
Funktionen	Bohren, Schlagbohren
Drehzahlregelung	Elektronisch (Drehzahlregler + Abzugsdruck)
Drehrichtung	Links/Rechts (Schalter)
Arretierung	Ja (Arretierungsknopf)
Seitenhandgriff	Ja, um 360° drehbar
Tiefenanschlag	Ja, einstellbar
Bohrfutter	Schnellspannbohrfutter, Kapazität 13 mm
Reinigung	Weiches, leicht feuchtes Tuch (keine Lösungsmittel)
Kohlebürstenwechsel	Durch Kundendienst oder qualifizierte Person

Häufig gestellte Fragen - PDM1060P_K Ferm

Wie hoch ist die Leistung der Bohrmaschine Ferm PDM1060P_K ?

Die Schlagbohrmaschine Ferm PDM1060P_K hat eine Leistungsaufnahme von 850 W.

Welche Materialien kann man mit dieser Bohrmaschine bohren?

Sie ermöglicht das Bohren in Holz (bis 25 mm), Metall (Stahl bis 13 mm), Kunststoff und mit der Schlagfunktion in Ziegel und Beton (bis 16 mm).

Wie stelle ich die Drehzahl ein?

Sie können die Drehzahl auf zwei Arten einstellen: durch Drehen des Drehzahlreglers (6) für die maximale Drehzahl und durch Variieren des Drucks auf den Ein/Aus-Schalter (5) für eine variable Drehzahl.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsumschalter links/rechts (7) oberhalb des Auslösers. Schieben Sie ihn nach links für Linkslauf, nach rechts für Rechtslauf. Wechseln Sie nie die Richtung, während der Motor läuft.

Wie verwende ich die Schlagfunktion?

Drehen Sie den Funktionswahlschalter (2) auf die Position 'f' (Hammer) zum Bohren in Mauerwerk. Für Standardbohren stellen Sie ihn auf die Position 'Bohren' (Bohrersymbol). Schalten Sie nie um, während die Maschine läuft.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie immer eine Schutzbrille, eine Staubmaske und einen Gehörschutz, besonders im Schlagbohrmodus. Verwenden Sie den Seitenhandgriff für bessere Kontrolle.

Wie pflege ich die Bohrmaschine?

Reinigen Sie das Gehäuse regelmäßig mit einem weichen, leicht feuchten Tuch. Keine Lösungsmittel verwenden. Überprüfen Sie, ob die Belüftungsöffnungen sauber sind. Die Kohlebürsten müssen bei Verschleiß von einem Fachmann ausgetauscht werden.

Was ist die maximale Bohrergröße, die das Bohrfutter aufnehmen kann?

Das Schnellspannbohrfutter nimmt Bohrer bis zu einem Durchmesser von 13 mm auf.

Ist die Bohrmaschine mit einem Tiefenanschlag ausgestattet?

Ja, ein einstellbarer Tiefenanschlag (3) wird mitgeliefert. Stecken Sie ihn in die Bohrung des Seitenhandgriffs und stellen Sie die gewünschte Tiefe ein, bevor Sie festziehen.

Was tun, wenn das Netzkabel beschädigt ist?

Das Netzkabel muss durch den Hersteller, seinen Kundendienst oder eine qualifizierte Person ersetzt werden, um Gefahren zu vermeiden.

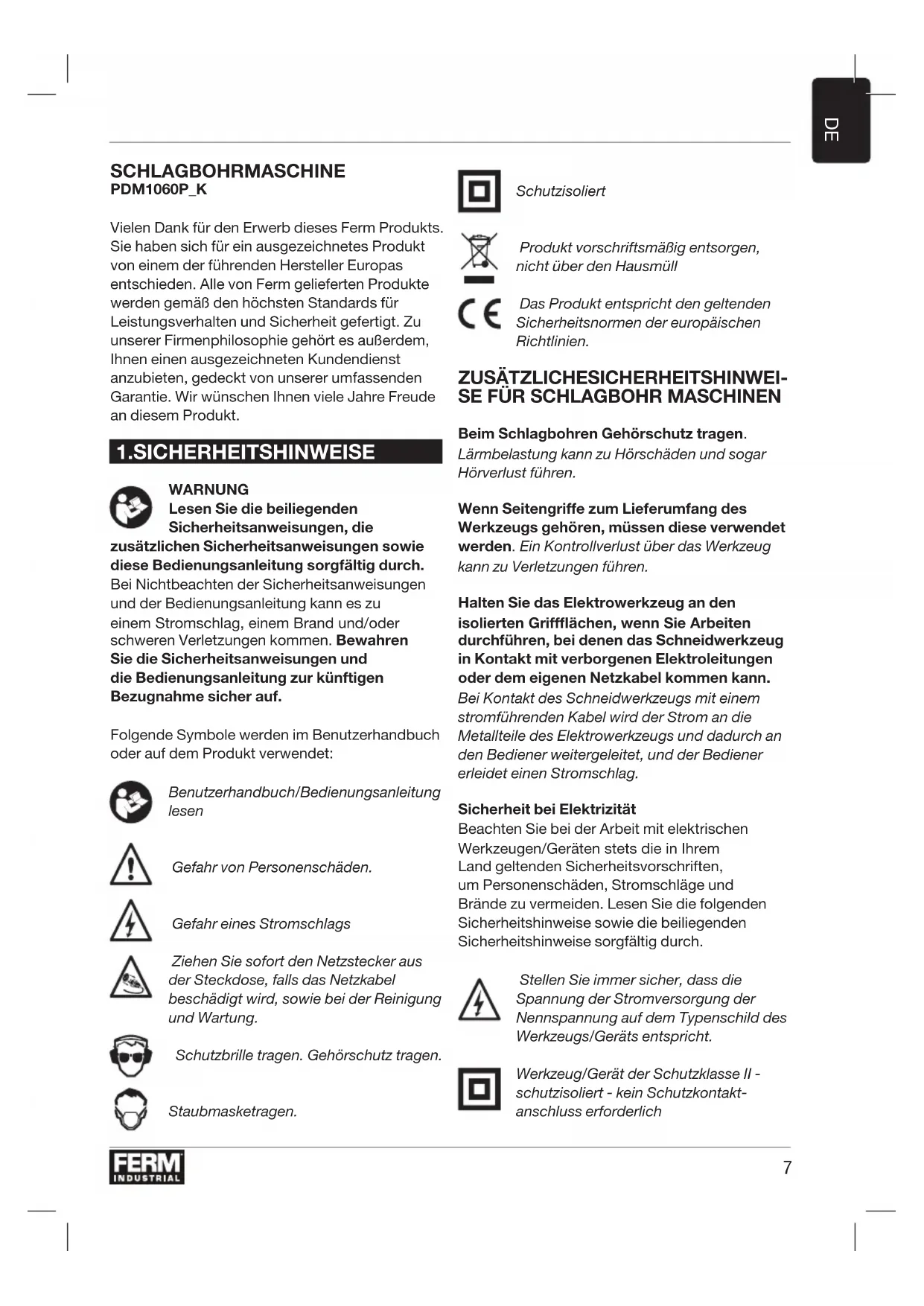

BEDIENUNGSANLEITUNG PDM1060P_K Ferm

Vielen Dank für den Erwerb dieses Ferm Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an diesem Produkt.

1.SICHERHEITSHINWEISE

WARNUNG

Lesen Sie die beiliegenden Sicherheitsanweisungen, die

zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen

Gefahr von Personenschäden.

Gefahr eines Stromschlags

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird, sowie bei der Reinigung und Wartung.

Schutzbrille tragen. Gehörschutz tragen.

Staubmasketragen.

Schutzisoliert

Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ZUSÄTZLICHESICHERHEITSHINWEISE FÜR SCHLAGBOHR MASCHINEN

Beim Schlagbohren Gehörschutz tragen.

Lärmbelastung kann zu Hörschäden und sogar Hörverlust führen.

Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehören, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten durchführen, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommen kann.

Bei Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Sicherheit bei Elektrizität

Beachten Sie bei der Arbeit mit elektrischen Werkzeugen/Geräten stets die in Ihrem Land geltenden Sicherheitsvorschriften, um Personenschäden, Stromschläge und Brände zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise sowie die beiliegenden Sicherheitshinweise sorgfältig durch.

Stellen Sie immer sicher, dass die Spannung der Stromversorgung der Nennspannung auf dem Typenschild des Werkzeugs/Geräts entspricht.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich

Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringert.

2. GERÄTEDATEN

Verwendungszweck

Diese Schlagbohrmaschine wurde zur Bohrung von Löchern in Holz, Metall und Kunststoff entwickelt sowie für Hammerbohren in Ziegelstein und Beton.

Technische Daten

Netzspannung 220-240V~

Netzfrequenz 50/60 Hz

Leistungsaufnahme 850W

Drehzahl, ohne Last 0-3,000 /min

Schlagzahl 0-48,000/min

Max. Futter-Größe 13 mm

Max. Bohrdurchmesser

Holz 25 mm

Beton 16 mm

Stahl 13 mm

Gewicht 2,08 kg

Schallwerte

Schalldruck (LPA) 94 + 3 dB(A)

Schallleistung (LWA) 105+ 3 dB(A)

Vibrationswerte

Bohren in Metall, a_h,D	5,4 + 1,5 m/s^2
Schlagbohren in Beton, a_h,ID	10,3 + 1,5 m/s^2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen; sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und die Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke vorläufig zu beurteilen.

• Die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Belastung erheblich erhöhen.
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft, aber nicht eingesetzt wird, können die Belastung erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf.

Beschreibung

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2.

Abb. A

1. Bohrfutter
2. Funktionsauswahlschalter
3. Tiefenanschlag
4. Feststelltaste
5. Ein-/Ausschalter
6. Drehzahleinstellrad
7. Links-/Rechtsdrehschalter
8. Seitengriff

Abb. B

1. Hintere Hülse

2. Vordere Hülse

3. BETRIEB

Schlagbohren erfordert eine äußerst geringe Druckausübung durch den Bediener. Wird ein übermäßig hoher Druck auf das Gerät ausgeübt, kann dies zu Überhitzung des Motors und zum Verbrennen des angetriebenen Werkzeugs führen.

Seitengriff

Abb. A

Der Seitengriff (8) lässt sich um 360° um den Bohrkopf herum drehen und ermöglicht so einen komfortablen Betrieb für Links- und Rechtshänder.

• Lösen Sie den Seitengriff (8) durch Drehen gegen den Uhrzeigersinn.
• Drehen Sie den Seitengriff in die gewünschte Stellung.
• Blockieren Sie den Seitengriff in der neuen Stellung, indem Sie ihn im Uhrzeigersinn drehen.

Einsetzen und Entfernen von Bohreinsätzen Abb. A - B

Die Maschine ist für den Gebrauch folgender Bohrer-Bits geeignet:

• Holz (HSS)
• Metall (HSS)
• Beton/Mauerwerk (Hartmetall)

Bevor Sie Bohreinsätze austauschen, entfernen Sie als erstes das Netzkabel von der Steckdose.

Überprüfen Sie die Bohreinsätze regelmäßig während des Gebrauchs. Stumpfe Bohreinsätze müssen geschärft oder ausgetauscht werden.

• Öffnen Sie das Bohrfutter (1) durch Drehen der vorderen Hülse (10) im Uhrzeigersinn, während Sie gleichzeitig die hintere Hülse (9) in der Stellung halten oder gegen den Uhrzeigersinn drehen. Führen Sie den Bohreinsatz in die Bohrfutteröffnung ein.
• Befestigen Sie den Bohreinsatz durch Drehen der vorderen Hülse (10) gegen den Uhrzeigersinn, während Sie gleichzeitig die hintere Hülse (9) in der Stellung halten oder im Uhrzeigersinn drehen.

Einstellen des Tiefenanschlags Abb. A

• Lösen Sie den Seitengriff (8) durch Drehen gegen den Uhrzeigersinn.
• Führen Sie den Tiefenanschlag (3) in die Öffnung im Seitengriffring ein.
• Schieben Sie den Tiefenanschlag bis zur gewünschten Tiefe.
• Drehen Sie die Schraube wieder fest, indem Sie diese im Uhrzeigersinn drehen.

Ein-/Ausschalter Abb. A

• Schalten Sie die Maschine durch Drücken des Ein-/Ausschalters (5) ein. Wenn Sie den Ein-/Ausschalter (5) loslassen, schaltet sich das Gerät aus.
• Die Drehzahl kann kontinuierlich durch den Druck, der auf den Ein-/Ausschalter (5) ausgeübt wird, eingestellt werden: Stärkerer Druck führt zu einer höheren Drehzahl und geringerer Druck zu einer niedrigeren Drehzahl.

Feststelltaste

Abb. A

• Sie können den Ein-/Ausschalter (5) durch Drücken des Ein-/Ausschalters (5) und anschließend der Feststelltaste (4) sperren.
• Drücken Sie zum Lösen der Verriegelung ein weiteres Mal kurz auf den Ein-/Ausschalter (5).

Einstellen der maximalen Drehzahl Abb. A

- Passen Sie die Drehzahl an, indem Sie das Drehzahleinstellrad (6) auf die gewünschte Drehzahl einstellen.

Wechseln der Drehrichtung Abb. A

Ändern Sie während des Betriebs nicht die Drehrichtung.

• Drehrichtung gegen den Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschalter (7) nach "
• Drehrichtung im Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschalter (7) nach "→".

Funktionsauswahlschalter Abb. A

Um Geräteschäden zu vermeiden, darf der Funktionsauswahlschalter (2) nur betätigt werden, wenn das Gerät nicht betrieben wird.

• Stellen Sie den Funktionsauswahlschalter (2) zum Bohren auf "◀"
• Stellen Sie den Funktionsauswahlschalter (2) zum Schlagbohren auf "F"

Tipps für die Benutzung

Verwenden Sie das Gerät immer mit fest verankertem Seitengriff. Die Bedienung ist komfortabler und die Ausführung präziser.

Achtung: Die Bohr- und Schlagbohr-einsätze können sehr heiß werden

Bohren und Hammerbohren

- Führen Sie zum Bohren von großen Löchern, zum Beispiel in sehr hartem Beton, zuerst eine Testbohrung aus, indem Sie einen

kleineren Bohreinsatz verwenden. Bohren Sie anschließend mit der Nenngröße.

• Halten Sie das Gerät fest in beiden Händen. Beachten Sie, dass es zu einer Blockade des Bohrers kommen kann, wodurch sich das Gerät eventuell plötzlich dreht (besonders beim Bohren von tiefen Löchern).
• Üben Sie keinen starken Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Reinigungs- oder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.

Kohlebürsten

Abgenutzte Kohlebürsten müssen von der Kunden dienstabteilung des Herstellers oder einer entsprechend qualifizierten Person ausgetauscht werden.

Verwenden Sie nur Original-Kohlebürsten des richtigen Typs.

Beschädigte Netzkabel müssen durch den Hersteller, dessen Kundendienst oder ähnlich qualifizierte Fachleute ausgetauscht werden, um Gefahrensituationen zu vermeiden.

Schäden

Das Gerät muss regelmäßig auf die folgenden möglichen Schäden hin geprüft und falls erforderlich repariert werden.

• Schäden am Netzkabel
• Defekter Ein-/Ausschalter
• Kurzschlüsse
- Beschädigte bewegliche Teile

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektri sche oder elektronische Werkzeuge und Geräte müssen an den dafür vorge sehenen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
