PDM1060P_K - Boor Ferm - Gratis gebruiksaanwijzing en handleiding

Merk	Ferm
Model	PDM1060P_K
Categorie	Klopboor
Producttype	Snoerklopboor
Voedingsspanning	220-240 V~
Frequentie	50/60 Hz
Opgenomen vermogen	850 W
Onbelast toerental	0 - 3 000 min⁻¹
Slagfrequentie	0 - 48 000 min⁻¹
Max. boorkopgrootte	13 mm
Max. boordiameter (hout)	25 mm
Max. boordiameter (beton)	16 mm
Max. boordiameter (staal)	13 mm
Gewicht	2,08 kg
Geluidsdrukniveau	94 ± 3 dB(A)
Geluidsvermogensniveau	105 ± 3 dB(A)
Trillingen (boren metaal)	5,4 ± 1,5 m/s²
Trillingen (klopboren beton)	10,3 ± 1,5 m/s²
Beschermingsklasse	II (dubbele isolatie)
Functies	Boren, klopboren
Snelheidsregelaar	Elektronisch (draaiknop + trekkerschakelaar)
Draairichting	Links/rechts (omkeerschakelaar)
Vergrendeling ingeschakeld	Ja (vergrendelknop)
Zijhandgreep	Ja, 360° draaibaar
Diepteaanslag	Ja, verstelbaar
Boorkop	Sleutelloos, capaciteit 13 mm
Reiniging	Zachte, licht vochtige doek (geen oplosmiddelen)
Vervangen koolborstels	Door klantenservice of gekwalificeerd persoon

Veelgestelde vragen - PDM1060P_K Ferm

Wat is het vermogen van de Ferm PDM1060P_K boormachine?

De Ferm PDM1060P_K klopboor heeft een opgenomen vermogen van 850 W.

Welke materialen kunnen met deze boormachine worden geboord?

U kunt hout (tot 25 mm), metaal (staal tot 13 mm), kunststof en met de klopfunctie baksteen en beton (tot 16 mm) boren.

Hoe stel ik de rotatiesnelheid in?

U kunt de snelheid op twee manieren instellen: door aan de snelheidsregelaar (6) te draaien voor een maximale snelheid, en door de druk op de aan/uit-schakelaar (5) te variëren voor een variabele snelheid.

Hoe wijzig ik de draairichting?

Gebruik de links/rechts-omkeerschakelaar (7) boven de trekker. Schuif deze naar links voor tegen de klok in, naar rechts voor met de klok mee. Verander nooit de draairichting terwijl de motor draait.

Hoe gebruik ik de klopfunctie?

Draai de functiekeuzeschakelaar (2) naar de stand 'f' (hamer) om in metselwerk te boren. Voor standaard boren zet u hem op de 'boor'-stand (boorsymbool). Schakel nooit terwijl de machine draait.

Welke veiligheidsaccessoires worden aanbevolen?

Draag altijd een veiligheidsbril, stofmasker en gehoorbescherming, vooral in de klopmodus. Gebruik de zijhandgreep voor een betere controle.

Hoe onderhoud ik de boormachine?

Reinig de behuizing regelmatig met een zachte, licht vochtige doek. Gebruik geen oplosmiddelen. Zorg dat de ventilatieopeningen schoon zijn. De koolborstels moeten door een professional worden vervangen wanneer ze versleten zijn.

Wat is de maximale boor diameter die de boorkop kan accepteren?

De sleutelloze boorkop accepteert boren tot een diameter van 13 mm.

Is de boormachine uitgerust met een diepteaanslag?

Ja, er wordt een verstelbare diepteaanslag (3) meegeleverd. Steek deze in het gat van de zijhandgreep en stel de gewenste diepte in voordat u vastdraait.

Wat moet ik doen als het netsnoer beschadigd is?

Het netsnoer moet worden vervangen door de fabrikant, zijn serviceafdeling of een gekwalificeerd persoon om gevaar te voorkomen.

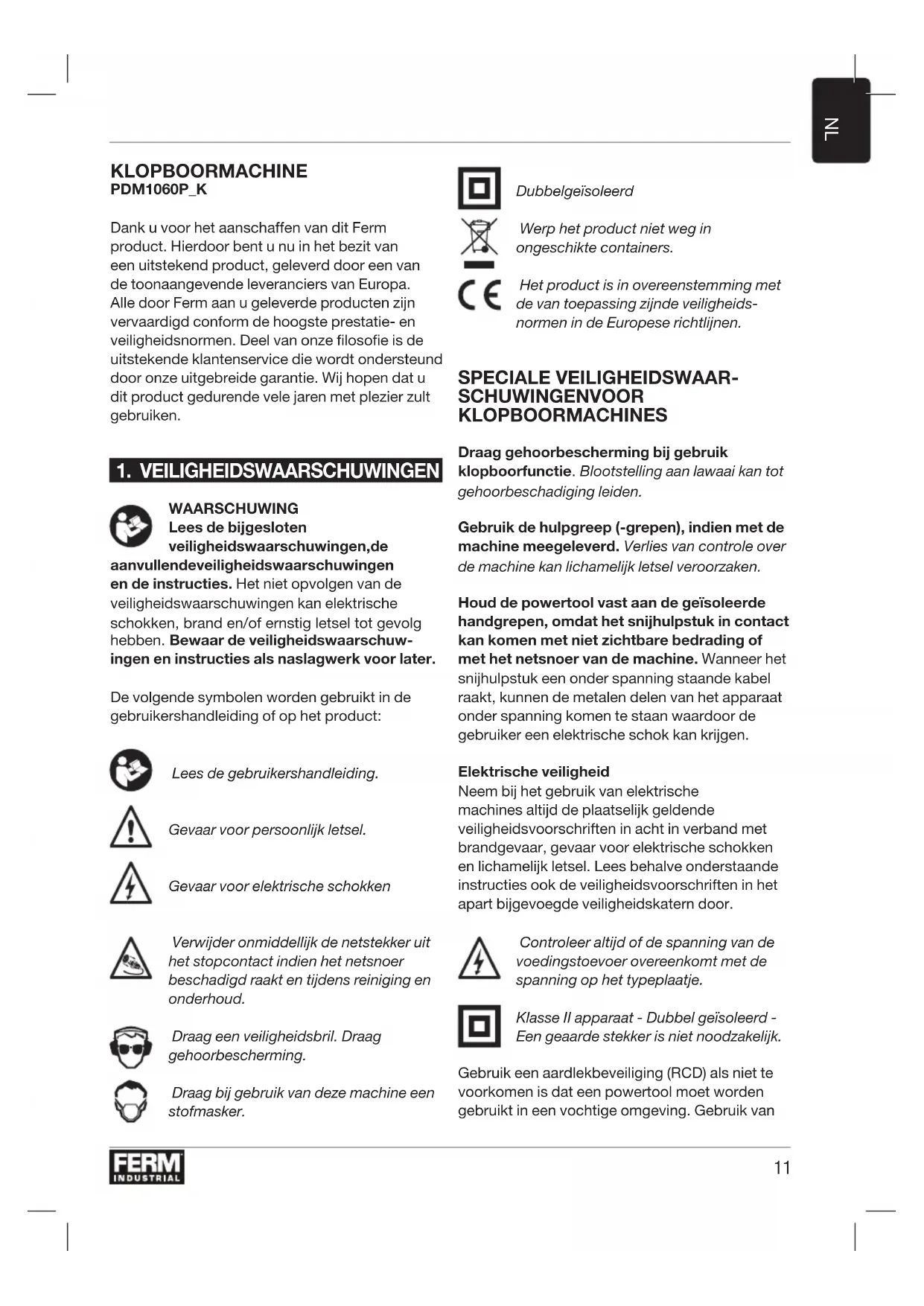

GEBRUIKSAANWIJZING PDM1060P_K Ferm

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

Lees de bijgesloten veiligheidswaarschuwingen,de aanvullendeveiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schokken

Verwijder onmiddellijk de netstekker uit het stopcontact indien het netsnoer beschadigd raakt en tijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag bij gebruik van deze machine een stofmasker.

Dubbelgeïsoleerd

Werp het product niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

SPECIALE VEILIGHEIDSWAAR- SCHUWINGENVOOR KLOPBOORMACHINES

Draag gehoorbescherming bij gebruik klopboorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.

Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken.

Houd de powertool vast aan de geïsoleerde handgrepen, omdat het snijhulpstuk in contact kan komen met niet zichtbare bedrading of met het netsnoer van de machine. Wanneer het snijhulpstuk een onder spanning staande kabel raakt, kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Elektrische veiligheid

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door.

Controleer altijd of de spanning van de voedingstoevoer overeenkomt met de spanning op het typeplaatje.

Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.

Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van

een aardlekbeveiliging (RCD) verkleint het risico op elektrische schokken.

Uw klopboormachine is ontworpen voor het boren van gaten in hout, metaal en kunststof en voor klopboren in baksteen en beton.

Technische specificaties

Netspanning 220-240V~

Netfrequentie 50/60 Hz

Ingangsvermogen 850W

Onbelast toerental 0-3,000 /min

Aantal slagen 0-48,000 /min

Max. grootte boorkop 13 mm

Max. diameter boortje

Hout 25 mm

Beton 16 mm

Staal 13 mm

Gewicht 2,08 kg

Geluidswaarden

Geluidsdruk (L _PA ) 94 + 3 dB(A)

Geluidsvermogen (L _WA ) 105 + 3 dB(A)

Trillingswaarden

Boren in metaal, a_h,D	5,4 + 1,5 m/s2
Boren met klopboorfunctie in beton, a_h,ID	10,3 + 1,5 m/s2

Trillingsniveau

Het trillingsemissieniveau dat in deze gebruiksaanwijzing wordt vermeld, is gemeten conform een gestandaardiseerde test in EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• gebruik van de tool voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau in aanzienlijke mate doen toenemen
• wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht,

kan dit het blootstellingsniveau aanzienlijk reduceren

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

Beschrijving

De nummers in de nu volgende tekst verwijzen naar de afbeeldingen op pagina 2.

Afb. A

1. Boorkop
2. Functiekeuzeschakelaar
3. Diepteaanslag
4. Vergrendelingsknop
5. Aan/uit-schakelaar
6. Instelwiel voor toerental
7. Draairichtingschakelaar links/rechts
8. Zijgreep

Afb. B

1. Achterste huls

10.Voorste huls

3. BEDIENING

Klopboren vereist weinig druk van de gebruiker. Overdadige druk kan er toe leiden dat de motor onnodig overbelast wordt en boren verbranden.

Zijgreep

Afb. A

De zijgreep (8) kan 360° rond de boorkop worden gedraaid voor een veilige en comfortabele bediening door zowel links- als rechtshandige gebruikers.

• Maak de zijgreep (8) los door deze linksom te draaien.
• Draai de zijgreep in de gewenste stand.
• Draai de zijgreep weer vast door deze rechtsom te draaien.

Verwisselen en verwijderen van boren

Afb. A - B

De machine is geschikt voor gebruik met de volgende boorbits:

• Hout (HSS)
• Metaal (HSS)
• Beton / metselwerk (hard metaal)

Verwijder, voordat u boren verwisselt, de voedingsstekker uit het stopcontact.

Inspecteer de bits regelmatig tijdens het gebruik. Botte bits moeten opnieuw worden geslepen of vervangen.

• Open de boorkop (1) door de voorste huls (10) rechtsom te draaien en ondertussen de achterste ring (9) vast te houden of linksom te draaien en het boortje in de boorkopopening te plaatsen.
• Draai het boortje vast door de voorste huls (10) linksom te draaien en ondertussen de achterste huls (9) vast te houden of rechtsom te draaien.

De diepteaanslag instellen

Afb. A

• Maak de zijgreep (8) los door deze linksom te draaien.
• Plaats de diepteaanslag (3) door het gat in de klem van de zijgreep.
• Stel de aanslag in op de gewenste boordiepte.
• Draai de schroef stevig vast door deze rechtsom te draaien

De aan/uit-schakelaar

Afb. A

• Schakel de machine in door op de aan/uit-schakelaar (5) te drukken. Wanneer u de aan/uit-schakelaar (5) loslaat, wordt de machine uitgeschakeld.
• U kunt de draaisnelheid instellen door de aan/uit-schakelaar (5) harder in te drukken om de draaisnelheid te verhogen of minder in te drukken om de snelheid te verlagen.

Vergrendelingsknop

Afb. A

- U kunt de aan/uit-schakelaar (5) vergrendelen door de aan/uit-schakelaar (5) en vervolgens de vergrendelingsknop (4) in te drukken.

- Druk opnieuw op de aan/uit-schakelaar (5) om de schakelaar te ontgrendelen.

Instellen van de maximum draaisnelheid Afb. A

- Draai aan het instelwieltje voor het toerental (6) om de gewenste maximale draaisnelheid in te stellen.

De draairichting veranderen

Afb. A

Verander de draairichting niet tijdens gebruik.

• Voor draairichting linksom: schuif de draairichtingsschakelaar links / rechts (7) naar "
• Voor draairichting rechtsom: schuif de draairichtingschakelaar links / rechts (7) naar “ ”

Functiekeuzeschakelaar

Afb. A

Stel de functiekeuzeschakelaar (2) pas in als de machine stilstaat, anders beschadigt u de machine

• Zet de functiekeuzeschakelaar (2) op "###" voor boren.
• Zet de functiekeuzeschakelaar (2) op "↑" voor boren met klopboorfunctie.

Tips voor de gebruiker

Gebruik de machine alleen met een zijgreep die goed bevestigd is - u werkt daardoor niet alleen met meer gemak maar ook met meer precisie.

Let op: (klop)boren kunnen erg heet worden

Boren met en zonder klopboorfunctie

• Gebruik bij grote gaten in bijvoorbeeld zeer hard beton eerst een kleiner boortje om voor te boren, vervolgens boort u op de gewenste grootte.
• Houd de machine stevig vast met twee handen. Let op: het boortje kan vastlopen, waardoor de boormachine plotseling kan gaan draaien (vooral bij het boren van diepe gaten).
• Oefen niet te veel druk uit op de machine; laat de machine het werk doen.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en verwijder de netstekker uit het stopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

Koolborstels

Als de koolborstels versleten zijn, moeten deze worden vervangen door de klantenservice-afdeling van de fabrikant of een persoon met vergelijkbare kwalificaties.

Gebruik uitsluitend de juiste, originele koolborstels.

Als het netsnoer beschadigd is, moet het door de fabrikant, een door deze erkend servicebedrijf of een vergelijkbaar gekwalificeerde persoon worden vervangen om gevaren te voorkomen.

Mankementen

De machine moet regelmatig worden gecontroleerd op de volgende mankementen en reparaties moeten worden uitgevoerd indien nodig.

• Schade aan het netsnoer
- Kapotte aan/uit-schakelaar
•Kortsluiting
• Schade aan bewegende delen

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
