PDM1060P_K - Furadeira Ferm - Manual de utilização gratuito

Marca	Ferm
Modelo	PDM1060P_K
Categoria	Berbequim de percussão
Tipo de produto	Berbequim de percussão com fio
Tensão de alimentação	220-240 V~
Frequência	50/60 Hz
Potência absorvida	850 W
Velocidade sem carga	0 - 3 000 min⁻¹
Taxa de impacto	0 - 48 000 min⁻¹
Tamanho máx. do mandril	13 mm
Diâmetro máx. de perfuração (madeira)	25 mm
Diâmetro máx. de perfuração (betão)	16 mm
Diâmetro máx. de perfuração (aço)	13 mm
Peso	2,08 kg
Nível de pressão sonora	94 ± 3 dB(A)
Nível de potência sonora	105 ± 3 dB(A)
Vibrações (perfuração metálica)	5,4 ± 1,5 m/s²
Vibrações (perfuração com percussão em betão)	10,3 ± 1,5 m/s²
Classe de proteção	II (dupla isolação)
Funções	Perfuração, perfuração com percussão
Variador de velocidade	Eletrónico (rolete + pressão do gatilho)
Sentido de rotação	Esquerda/direita (inversor)
Bloqueio em funcionamento	Sim (botão de bloqueio)
Punho lateral	Sim, orientável 360°
Batente de profundidade	Sim, ajustável
Mandril	Sem chave, capacidade 13 mm
Limpeza	Pano macio ligeiramente húmido (sem solventes)
Substituição de escovas de carvão	Pelo serviço de atendimento ao cliente ou pessoa qualificada

Perguntas frequentes - PDM1060P_K Ferm

Qual é a potência do berbequim Ferm PDM1060P_K?

O berbequim de percussão Ferm PDM1060P_K tem uma potência absorvida de 850 W.

Que materiais podem ser perfurados com este berbequim?

Permite perfurar madeira (até 25 mm), metal (aço até 13 mm), plástico e, com a função de percussão, tijolo e betão (até 16 mm).

Como ajustar a velocidade de rotação?

Pode ajustar a velocidade de duas formas: rodando o rolete de ajuste de velocidade (6) para uma velocidade máxima, e variando a pressão no interruptor ligar/desligar (5) para uma velocidade variável.

Como mudar o sentido de rotação?

Utilize o comutador de rotação esquerda/direita (7) situado acima do gatilho. Empurre-o para a esquerda para rotação anti-horária, para a direita para rotação horária. Nunca mude o sentido enquanto o motor estiver a funcionar.

Como usar a função de percussão?

Rode o comutador de seleção de função (2) para a posição 'f' (martelo) para perfurar alvenaria. Para perfuração padrão, coloque-o na posição 'perfuração' (símbolo de broca). Nunca comute quando a máquina estiver em funcionamento.

Quais acessórios de segurança são recomendados?

Use sempre óculos de segurança, máscara antipoeira e protetores auriculares, especialmente em modo de percussão. Utilize o punho lateral para melhor controlo.

Como fazer a manutenção do berbequim?

Limpe regularmente a carcaça com um pano macio ligeiramente húmido. Não use solventes. Verifique se as aberturas de ventilação estão limpas. As escovas de carvão devem ser substituídas por um profissional quando estiverem gastas.

Qual é o tamanho máximo da broca que o mandril pode aceitar?

O mandril sem chave aceita brocas até 13 mm de diâmetro.

O berbequim está equipado com um batente de profundidade?

Sim, um batente de profundidade (3) ajustável é fornecido. Insira-o no orifício do punho lateral e ajuste a profundidade pretendida antes de apertar.

O que fazer se o cabo de alimentação estiver danificado?

O cabo de alimentação deve ser substituído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa devidamente qualificada para evitar qualquer perigo.

MANUAL DE UTILIZADOR PDM1060P_K Ferm

Obrigado por ter adquirido este produto da Ferm. Ao fazê-lo, adquiriu um excelente produto, fornecido por um dos principais fornecedores da Europa. Todos os produtos fornecidos pela Ferm são fabricados de acordo com os mais elevados padrões de desempenho e segurança. Como parte da nossa filosofia, fornecemos também um excelente serviço de assistência ao cliente, apoiado pela nossa garantia abrangida. Esperamos que aprecie utilizar este produto durante muitos anos.

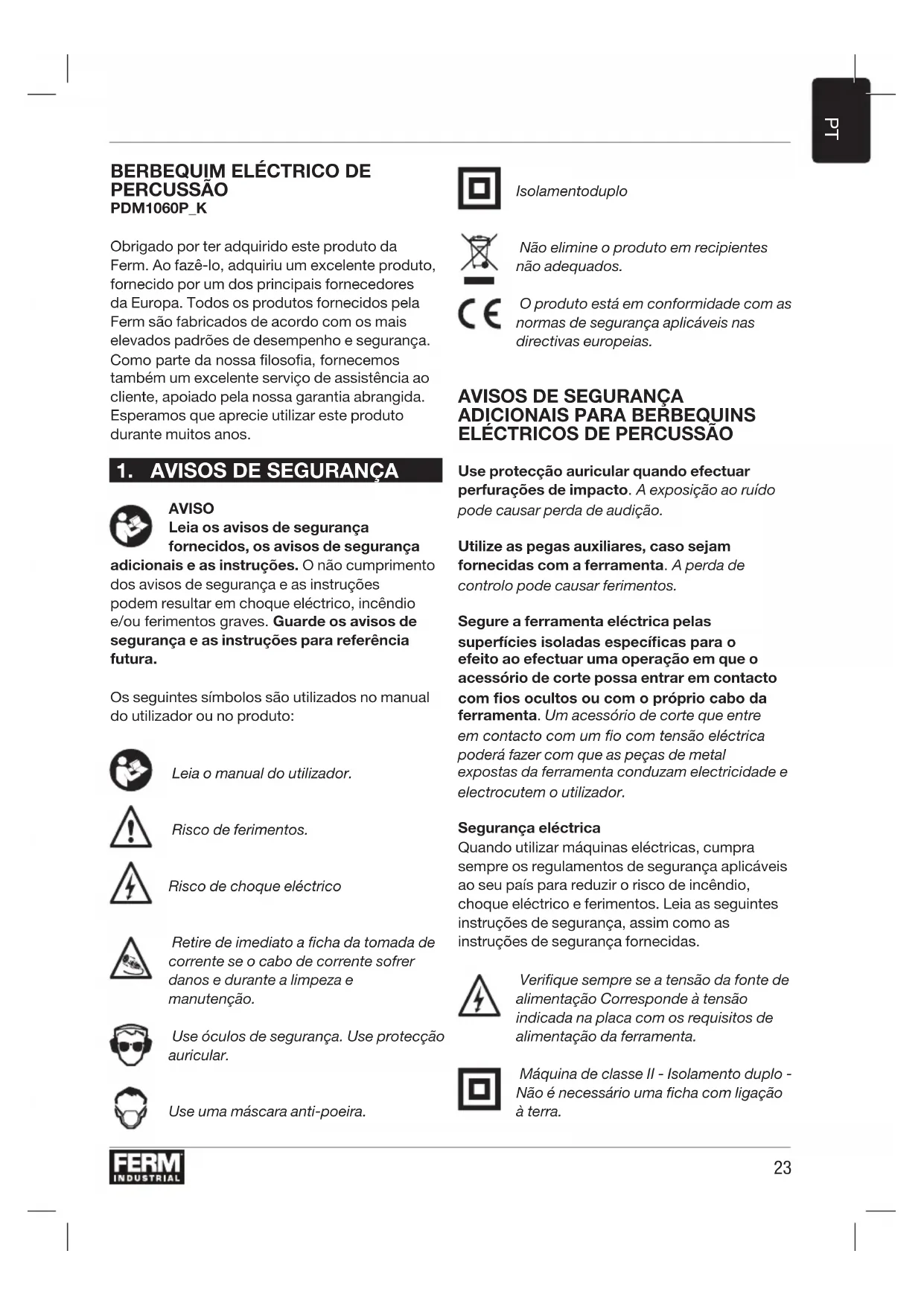

1. AVISOS DE SEGURANÇA

AVISO

Leia os avisos de segurança fornecidos, os avisos de segurança

adicionais e as instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Leia o manual do utilizador.

Risco de ferimentos.

Retire de imediato a ficha da tomada de corrente se o cabo de corrente sofrer danos e durante a limpeza e manutenção.

Use óculos de segurança. Use protecção auricular.

Use uma máscara anti-poeira.

Isolamentoduplo

Não elimine o produto em recipientes não adequados.

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

AVISOS DE SEGURANÇA ADICIONAIS PARA BERBEQUINS ELÉCTRICOS DE PERCUSSÃO

Use protecção auricular quando efectuar perfurações de impacto. A exposição ao ruído pode causar perda de audição.

Utilize as pegas auxiliares, caso sejam fornecidas com a ferramenta. A perda de controlo pode causar ferimentos.

Segure a ferramenta eléctrica pelas superfícies isoladas específicas para o efeito ao efectuar uma operação em que o acessório de corte possa entrar em contacto com fios ocultos ou com o próprio cabo da ferramenta. Um acessório de corte que entre em contacto com um fio com tensão eléctrica poderá fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.

Segurança eléctrica

Quando utilizar máquinas eléctricas, cumpra sempre os regulamentos de segurança aplicáveis ao seu país para reduzir o risco de incêndio, choque eléctrico e ferimentos. Leia as seguintes instruções de segurança, assim como as instruções de segurança fornecidas.

Verifique sempre se a tensão da fonte de alimentação Corresponde à tensão indicada na placa com os requisitos de alimentação da ferramenta.

Máquina de classe II - Isolamento duplo - Não é necessário uma ficha com ligação à terra.

Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

O berbequim eléctrico de percussão foi concebido para fazer furos em madeira, metal e plástico para perfuração com martelo em tijolo e betão.

Especificações técnicas

Tensão do sector 220-240V~

Frequência de rede 50/60 Hz

Alimentação 850W

Velocidade sem carga 0-3,000 /min

Velocidade de impacto 0-48,000 /min

Tamanho máx. do mandril 13 mm

Diâmetro máx. da broca

Madeira 25 mm

Betão 16 mm

Aço 13 mm

Peso 2,08 kg

Valores de ruído

Pressão acústica (L _PA ) 94 + 3 dB(A)

Potência acústica (L _WA ) 105 + 3 dB(A)

Valores de vibração

Perfurar metal, a_h,D	5,4 + 1,5 m/s^2
Perfuração de impacto em betão, a_h,ID	10,3 + 1,5 m/s^2

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medido de acordo com um teste padrão indicado em EN 62841; pode ser utilizado para comparar uma ferramenta com outra e como avaliação preliminar da exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas.

- utilizando a ferramenta para outras aplicações ou com outros acessórios com

uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição - quando a ferramenta é desligada ou quando está a funcionar, mas não efectua o trabalho correctamente, pode reduzir consideravelmente o nível de exposição

Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e os respectivos acessórios, mantendo as mãos quentes e organizar os seus padrões de trabalho.

Descrição

Os números indicados no texto dizem respeito aos diagramas na página 2.

Fig. A

1. Mandril
2. Interruptor de selecção de função
3. Batente de profundidade
4. Botão de desbloqueio
5. Interruptor para ligar/desligar
6. Botão de ajuste da velocidade
7. Interruptor rotativo para a esquerda/direita
8. Pega lateral

Fig. B

1. Manga traseira

2. Manga dianteira

3. FUNCIONAMENTO

Os berbequins eléctricos de percussão requerem uma pressão mínima por parte do operador. O excesso de pressão na ferramenta pode dar origem a sobreaquecimento do motor e incineração da ferramenta accionada.

Pega lateral

Fig. A

A pega lateral (8) pode ser rodada num ângulo de 360° em torno do cabeçote porta-brocas, permitindo um funcionamento seguro e confortável, tanto para utilizadores esquerdinos como destros.

• Desaperte a pega lateral (8), rodando-a para a esquerda.
• Rode a pega lateral para a posição pretendida.
• Volte a apertar a pega lateral para a nova posição, rodando-o para a direita.

Substituir e retirar brocas

Fig. A - B

A máquina pode ser utilizada com as seguintes brocas:

• Madeira (HSS)
• Metal (HSS)
• Betão / alvenaria (metal duro)

Antes de substituir as brocas, retire primeiro a ficha de alimentação da tomada de parede.

Inspeccione as brocas com regularidade durante a utilização. As brocas rombas devem afiadas novamente ou substituídas.

• Abra o mandril (1) rodando a manga dianteira (10) para a direita ao mesmo tempo que segura na manga traseira (9) ou roda-a para a esquerda e insira a broca na abertura do mandril.
• Aperte a broca, rodando a manga dianteira (10) para a esquerda ao mesmo tempo que segura a manga traseira (9) ou roda-a para a direita.

Definir o batente de profundidade Fig. A

• Desaperte a pega lateral (8), rodando-a para a esquerda.
• Insira o batente de profundidade (3) através do orifício no anel da pega lateral.
• Deslize a régua para a profundidade pretendida.
• Volte a apertar o parafuso com firmeza, rodando-o para a direita

Interruptor para ligar/desligar Fig. A

• Prima o interruptor para ligar/desligar para ligar a máquina (5). Se libertar o interruptor para ligar/desligar (5), a máquina desliga-se.
• A velocidade de rotação pode ser ajustada premindo o interruptor para ligar/desligar (5) com mais força, aumentando a velocidade de rotação ou a pressão de abertura para reduzir a velocidade de rotação.

Botão de bloqueio

Fig. A

• Pode bloquear o interruptor para ligar/desligar (5) premindo o interruptor para ligar/desligar (5) e, em seguida, premindo o botão de bloqueio (4).
• Para libertar a patilha de bloqueio do interruptor, prima ligeiramente o interruptor para ligar/desligar (5).

Ajustar a velocidade máxima de rotação Fig. A

- Ajuste a velocidade, rodando o botão de ajuste da velocidade (6) para a velocidade máxima de rotação pretendida.

Mudar a direcção de rotação

Fig. A

Não altere a direcção da rotação durante a utilização.

• Direcção da rotação para a esquerda: rode o interruptor de rotação para a esquerda/direita (7) para “ ”
• Direcção da rotação para a direita: rode o interruptor de rotação para a esquerda/direita (7) para “”.

Interruptor de seleção de função Fig. A

Para evitar danos na máquina, o ajuste do interruptor de selecção de funções (2) deve ser efectuado apenas quando a máquina não estiver a funcionar.

• Defina o interruptor de seleção de funções (2) para “” para o modo de perfuração.
• Defina o interruptor de seleção de funções (2) para “”, para o modo de perfuração com martelo.

Sugestões para o utilizador

Utilize sempre a máquina com a pega lateral fixa no respectivo local - isso irá permitir-lhe não só trabalhar com maior conforto, como também irá trabalhar com maior rigor.

Aviso: as brocas de perfuração e de perfuração com o martelo podem ficar muito quentes.

Perfuração e perfuração com martelo

• Para orifícios grandes, por exemplo, em betão muito duro, comece por uma broca mais pequena para efectuar um teste primeiro e depois perfure com o tamanho nominal.
• Segure a máquina com firmeza com as 2 mãos. Tenha em atenção que a broca pode encravar e porque a máquina pode deslocarse de súbito (especialmente se fizer furos mais profundos).
• Não aplique demasiada pressão na máquina, deixe-a executar o trabalho.

4. MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a ficha da tomada de corrente.

Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos.

Escova de carbono

Se as escovas de carbono estiverem gastas, devem ser substituídas pelo departamento de assistência ao cliente do fabricante ou por técnico devidamente qualificado.

Utilize apenas escovas de carbono que correspondam ao tipo original.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o respectivo agente de assistência ou técnicos devidamente qualificados para evitar uma situação de perigo.

Defeitos

A máquina deve ser inspeccionada regularmente para verificar se existem os seguintes defeitos e repará-los, se necessário.

• Danos no cabo de alimentação
• Interruptor para ligar/desligar danificado
• Curto-circuito
• Peças em movimento danificadas

GARANTIA

As condições da garantia estão disponíveis no cartão da garantia fornecido em separado.

AMBIENTE

Os aparelhos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/EU sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
