PDM1060P_K - Vrtačka Ferm - Bezplatný návod k obsluze

Značka	Ferm
Model	PDM1060P_K
Kategorie	Příklepová vrtačka
Typ produktu	Síťová příklepová vrtačka
Napájecí napětí	220-240 V~
Frekvence	50/60 Hz
Příkon	850 W
Volnoběžné otáčky	0 - 3 000 min⁻¹
Příklepová frekvence	0 - 48 000 min⁻¹
Max. upínací průměr sklíčidla	13 mm
Max. průměr vrtání (dřevo)	25 mm
Max. průměr vrtání (beton)	16 mm
Max. průměr vrtání (ocel)	13 mm
Hmotnost	2,08 kg
Hladina akustického tlaku	94 ± 3 dB(A)
Hladina akustického výkonu	105 ± 3 dB(A)
Vibrace (vrtání kovu)	5,4 ± 1,5 m/s²
Vibrace (příklepové vrtání betonu)	10,3 ± 1,5 m/s²
Třída ochrany	II (dvojitá izolace)
Funkce	Vrtání, příklepové vrtání
Regulace otáček	Elektronická (kolečko + tlak spouště)
Směr otáčení	Levý/pravý (přepínač)
Blokování trvalého chodu	Ano (zajišťovací tlačítko)
Boční rukojeť	Ano, otočná o 360°
Doraz hloubky	Ano, nastavitelný
Sklíčidlo	Bezklíčové, upínání do 13 mm
Čištění	Měkký lehce navlhčený hadřík (žádná rozpouštědla)
Výměna uhlíkových kartáčů	Servisním střediskem nebo kvalifikovanou osobou

Často kladené otázky - PDM1060P_K Ferm

Jaký je příkon vrtačky Ferm PDM1060P_K ?

Příklepová vrtačka Ferm PDM1060P_K má příkon 850 W.

Jaké materiály lze touto vrtačkou vrtat?

Umožňuje vrtání do dřeva (do 25 mm), kovu (ocel do 13 mm), plastu a s funkcí příklepu do cihel a betonu (do 16 mm).

Jak nastavit rychlost otáček?

Rychlost můžete nastavit dvěma způsoby: otáčením kolečka regulace otáček (6) pro maximální rychlost a změnou tlaku na spínači zapnutí/vypnutí (5) pro plynulou regulaci.

Jak změnit směr otáčení?

Použijte přepínač směru otáčení vlevo/vpravo (7) umístěný nad spouští. Posuňte jej doleva pro otáčení proti směru hodinových ručiček, doprava pro otáčení po směru hodinových ručiček. Nikdy neměňte směr, když je motor v chodu.

Jak používat funkci příklepu?

Otočte přepínač volby funkce (2) do polohy 'f' (kladívko) pro vrtání do zdiva. Pro standardní vrtání nastavte na polohu 'vrtání' (symbol vrtáku). Nikdy nepřepínejte, když je stroj v chodu.

Jaké bezpečnostní příslušenství se doporučuje?

Vždy noste ochranné brýle, protiprachovou masku a chrániče sluchu, zejména v režimu příklepu. Používejte boční rukojeť pro lepší ovládání.

Jak udržovat vrtačku?

Pravidelně čistěte pouzdro měkkým lehce navlhčeným hadříkem. Nepoužívejte rozpouštědla. Zkontrolujte, zda jsou větrací otvory čisté. Uhlíkové kartáče musí vyměnit odborník, když jsou opotřebené.

Jaký je maximální průměr vrtáku, který sklíčidlo pojme?

Bezklíčové sklíčidlo pojme vrtáky do průměru 13 mm.

Je vrtačka vybavena dorazem hloubky?

Ano, je dodáván nastavitelný doraz hloubky (3). Zasuňte jej do otvoru v boční rukojeti a před utažením nastavte požadovanou hloubku.

Co dělat, když je napájecí kabel poškozen?

Napájecí kabel musí vyměnit výrobce, jeho servisní středisko nebo kvalifikovaná osoba, aby se předešlo nebezpečí.

NÁVOD K OBSLUZE PDM1060P_K Ferm

Děkujeme vám za zakoupení tohoto výrobku značky Ferm. Nyní máte k dispozici vynikající výrobek dodávaný jedním z hlavních evropských dodavatelů. Všechny výrobky dodávané společností Ferm jsou vyráběny podle požadavků nejnáročnějších norem týkajících se výkonu a bezpečnosti. Jako součást naší firemní filozofie poskytujeme také vynikající zákaznický servis, který je podporován naší komplexní zárukou. Doufáme, že vám náš výrobek bude řádně sloužit mnoho let.

1. BEZPEČNOSTNÍ VÝSTRAHY

VAROVÁNÍ

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění.

Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu nebo na výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Riziko zranění osob.

Riziko úrazu způsobeného elektrickým proudem

Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li k jeho poškození nebo provádíte-li čištění a údržbu.

Používejte ochranné brýle. Používejte ochranu sluchu.

Používejte masku proti prachu.

Dvojitá izolace

Nevyhazujte tento výrobek do nevhodného kontejneru.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO PŘÍKLEPOVÉ VRTAČKY

Při příklepovém vrtání používejte ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Používejte přídavnou rukojeť, je-li dodána s nářadím. Ztráta kontroly nad nářadím může vést k způsobení zranění.

Při provádění prací, během kterých se může pracovní nástroj dostat do kontaktu se skrytým elektrickým vedením nebo s vlastním napájecím kabelem, držte elektrické nářadí pouze za izolovaná místa určená pro úchop.

Pracovní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektrickým proudem.

Elektrická bezpečnost

Používáte-li elektrická zařízení, vždy dodržujte platné bezpečnostní předpisy, aby bylo omezeno riziko způsobení požáru, úrazu elektrickým proudem nebo zranění osob. Přečtěte si následující bezpečnostní pokyny i přiložené bezpečnostní pokyny.

Vždy zkontrolujte, zda napájecí napětí sítě odpovídá napájecímu napětí na štítku nářadí.

Nářadí třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče.

Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

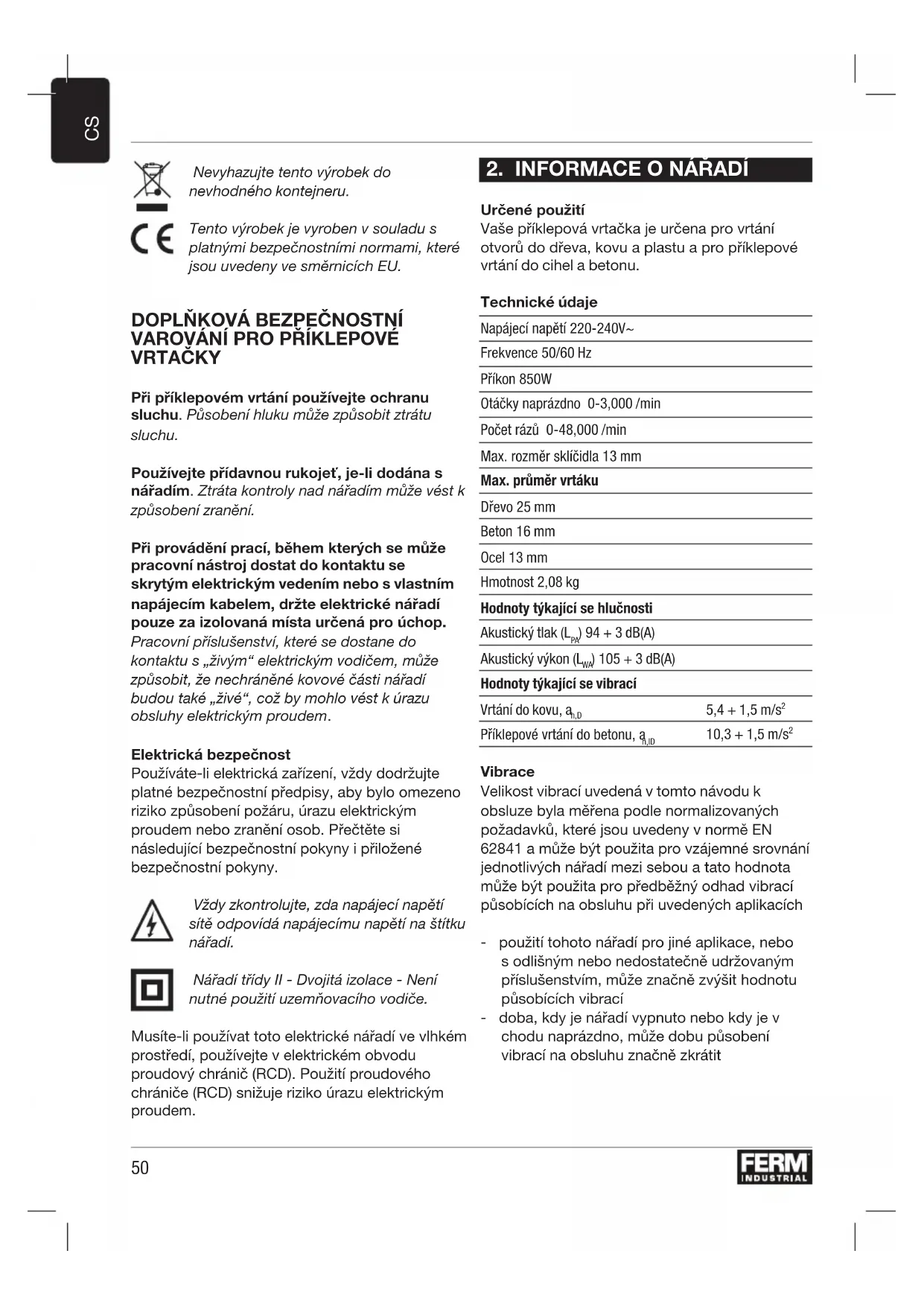

2. INFORMACE O NÁRADÍ

Určené použití

Vaše príklepová vrtačka je určena pro vrtání otvorů do dřeva, kovu a plastu a pro príklepové vrtání do cihel a betonu.

Technické údaje

Napájecí napětí 220-240V~

Frekvence 50/60 Hz

Příkon 850W

Otáčky naprázdno 0-3,000 /min

Počet rázů 0-48,000 /min

Max. rozměr sklíčidla 13 mm

Max. průměr vrtáku

Dřevo 25 mm

Beton 16 mm

Ocel 13 mm

Hmotnost 2,08 kg

Hodnoty týkající se hlučnosti

Akustický tlak (L _PA ) 94 + 3 dB(A)

Akustický výkon (L _WN ) 105 + 3 dB(A)

Hodnoty týkající se vibrací

Vrtání do kovu, a_h,D	5,4 + 1,5 m/s^2
Příklepové vrtání do betonu, a_h,D	10,3 + 1,5 m/s^2

Vibrace

Velikost vibrací uvedená v tomto návodu k obsluze byla měřena podle normalizovaných požadavků, které jsou uvedeny v normě EN 62841 a může být použita pro vzájemné srovnání jednotlivých nářadí mezi sebou a tato hodnota může být použita pro předběžný odhad vibrací působících na obsluhu při uvedených aplikacích

- použití tohoto nářadí pro jiné aplikace, nebo s odlišným nebo nedostatečně udržovaným příslušenstvím, může značně zvýšit hodnotu působících vibrací

- doba, kdy je nářadí vypnuto nebo kdy je v chodu naprázdno, může dobu působení vibrací na obsluhu značně zkrátit

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

Popis

Čísla v následujícím textu odkazují na obrázky na straně 2.

Obr. A

1. Sklíčidlo
2. Volič funkce
3. Hloubkový doraz
4. Zajišťovací tlačítko
5. Spínač zapnuto/vypnuto
6. Regulátor otáček
7. Přepínač směru otáčení vlevo/vpravo
8. Boční rukojeť

Obr. B

1. Zadní objímka

2. Přední objímka

3. POUŽITÍ

Přiklepové vrtačky vyžadují od obsluhy při použití velmi malý tlak. Nadměrný tlak působící na nářadí může vést k zbytečnému přehřívání motoru a k nadměrnému zahřívání pracovního nástroje.

Boční rukojeť

Obr. A

Boční rukojeť (8) může být kolem hlavy vrtacího kladiva otočena v rozsahu 360°, což umožňuje bezpečnou a pohodlnou obsluhu nářadí pravákům i levákům.

• Povolte boční rukojeť (8) otáčením proti směru pohybu hodinových ručiček.
• Otočte boční rukojeť do požadované polohy.
• Otáčením ve směru pohybu hodinových ručiček boční rukojeť znovu utáhněte.

Výměna a vyjmutí vrtáku

Obr. A - B

Stroj lze používat s následujícími vrtáky:

• Dřevo (HSS)
- Kov (HSS)
- Beton / zdivo (tvrdý kov)

Před prováděním výměny pracovního nástroje, nejdříve odpojte zástrčku napájecího kabelu od zásuvky.

Při práci provádějte pravidelnou kontrolu pracovních nástrojů. Tupé pracovní nástroje musí být znovu nabroušeny nebo vyměněny.

• Otevřete sklíčidlo (1) otáčením přední objímky (10) ve směru pohybu hodinových ručiček a současně držte zadní objímku (9) nebo s ní otáčejte proti směru pohybu hodinových ručiček a zasuňte upínací stopku nástroje do sklíčidla.
• Utáhněte pracovní nástroj otáčením přední objímky (10) proti směru pohybu hodinových ručiček a současně držte zadní objímku (9) nebo s ní otáčejte proti směru pohybu hodinových ručiček.

Nastavení hloubkového dorazu

Obr. A

• Povolte boční rukojeť (8) otáčením proti směru pohybu hodinových ručiček.
• Zasuňte hloubkový doraz (3) do otvoru v objímce boční rukojeti.
• Zasuňte pravítko do požadované hloubky.
• Otáčením ve směru pohybu hodinových ručiček pevně utáhněte upínací šroub.

Spínač zapnuto/vypnuto

Obr. A

• Zapněte nářadí stisknutím spínače zapnuto/vypnuto (5). Jestliže spínač zapnuto/vypnuto (5) uvolníte, nářadí se vypne.
• Velikost otáček může být nastavena stisknutím spínače zapnuto/vypnuto (5). Čím více spínač stiskněte, tím vyšší budou otáčky a po jeho uvolnění se otáčky sníží.

Zajišťovací tlačítko

Obr. A

• Spínač zapnuto/vypnuto (5) můžete zajistit stisknutím spínače zapnuto/vypnuto (5) a následným stisknutím zajišťovacího tlačítka (4).
• Zajišťovací tlačítko uvolníte krátkým stisknutím spínače zapnuto/vypnuto (5).

Nastavení maximálních otáček Obr. A

- Nastavte maximální otáčky nářadí otočením regulátoru otáček (6) do polohy odpovídající maximálním otáčkám.

Změna směru otáčení Obr. A

Neměňte směr otáčení pracovního nástroje během chodu nářadí.

• Směr otáčení proti směru pohybu hodinových ručiček: nastavte přepínač směru otáčení vlevo/vpravo (7) do polohy “ ”
• Směr otáčení ve směru pohybu hodinových ručiček: nastavte přepínač směru otáčení vlevo/vpravo (7) do polohy “”.

Volič funkce Obr. A

Z důvodu zabránění poškození nářadí může být nastavení voliče funkce (2) prováděno pouze v případě, není-li nářadí v chodu.

• Chcete-li provádět vrtání, nastavte volič funkce (2) do polohy “”
• Chcete-li provádět příklepové vrtání, nastavte volič funkce (2) do polohy "☐".

Rady pro uživatele

Vždy používejte toto nářadí s řádně upevněnou boční rukojetí – nezískáte tak pouze větší komfort při práci, ale vaše práce bude také přesnější.

Pozor: Vrtáky a příklepové vrtáky mohou být po použití velmi horké.

Vrtání a příklepové vrtání

• Pro vrtání velkých otvorů, například ve velmi tvrdém betonu. Nejdříve použijte malý vrták pro vyvrtání vodicího otvoru a potom použijte vrták požadované velikosti.
• Uchopte pevně nářadí oběma rukama. Pamatujte na to, že se vrták může zaseknout, a proto může dojít k náhlému otočení nářadí (zejména při vrtání hlubokých otvorů).
• Nevyvíjejte na nářadí příliš velký tlak a nechejte jej pracovat vlastním tempem.

4. ÚDRZBA

Nářadí před čištěním a prováděním údržby vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky.

Pravidelně čistěte kryt nářadí měkkým hadříkem, pokud možno po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí měkkého hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

Uhlíky

Jsou-li uhlíky opotřebovány, musí být provedena jejich výměna v autorizovaném servisu výrobce nebo technikem s příslušnou kvalifikací.

Používejte pouze správný a originální typ uhlíků.

Dojde-li k poškození napájecího kabelu, musí být vyměněn výrobcem, jeho autorizovaným servisem nebo osobou s příslušnou kvalifikací, aby bylo zabráněno možným rizikům.

Závady

Nářadí musí být pravidelně kontrolováno, zda se na něm nevyskytují následující závady a je-li to nutné, musí být provedena jeho oprava.

• Poškození napájecího kabelu
• Poškozený spínač zapnuto/vypnuto
  •Zkratování
• Poškození pohybujících se dílů

ZÁRUKA

Záruční podmínky můžete nalézt na přiloženém záručním listě.

OCHRANA ŽIVOTNÍHO PROSTREDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.

PRÍKLEPOVÁ VŘTAČKA PDM1060P\_K

Riziko zásahu elektrickým prúdom

Elektrická bezpečnost'

Vždy kontrolujte, či napätie zdroja elektrickej energie zodpovedá napätiu na údajovom štítku zariadenia.

Zariadenie triedy II - dvojitá izolácia - nevyžaduje si uzemnenú zástrčku.

Elektrické napätie 220-240V~

Elektrická frekvencia 50/60 Hz

Napájací vstup 850W

Voľnobežné otáčky 0-3,000 /min

Nárazová intenzita 0-48,000 /min

Max. rozmer upináka 13 mm

Max. priemer vrtáka

Drevo 25 mm

Betón 16 mm

Ocel' 13 mm

Hmotnost' 2,08 kg

Hlukové hodnoty

Zvukový tlak (LPA) 94 + 3 dB(A)

Akustický výkon (LWA) 105 + 3 dB(A)

Vibračné hodnoty

Vrtanie do kovu, a_h,D	5,4 + 1,5 m/s2
Príklepové vrtanie do betónu, a_h,ID	10,3 + 1,5 m/s2

Hladina vibrácií

Výmena a odstraňovanie vrtákových násad Obr. A - B

• Smer otáčania proti smeru hodinových ručičiek: prepínač smeru otáčania dol'ava/doprava (7) prepnite do polohy „
• Smer otáčania v smere hodinových ručičiek: prepínač smeru otáčania dol'ava/doprava (7) prepnite do polohy „“

Spínač výberu funkcie

Obr. A

Spínač výberu funkcie (2) sa bude obsluhovat' len v čase, ked' zariadenie nepracuje, aby nedošlo k jeho poškodeniu.

• Pre vírtanie nastavte spínač výber funkcie (2) do polohy “◀”
• Pre funkciu vírtacieho kladiva nastavte spínač výber funkcie (2) do polohy "+:

Pred čistením a údržbou vždy vypnite zariadenie a zástrčku vytiahnite z elektrickej zásuvky.

Záručné podmienky nájdete v samostatne priloženom záručnom liste.

ŽIVOTNÉ PROSTREDIE
