PDM1060P_K - Perceuse Ferm - Notice d'utilisation et mode d'emploi gratuit

Marque	Ferm
Modèle	PDM1060P_K
Catégorie	Perceuse à percussion
Type de produit	Perceuse à percussion filaire
Tension d'alimentation	220-240 V~
Fréquence	50/60 Hz
Puissance absorbée	850 W
Vitesse à vide	0 - 3 000 min⁻¹
Taux d'impact	0 - 48 000 min⁻¹
Taille max. du mandrin	13 mm
Diamètre max. de perçage (bois)	25 mm
Diamètre max. de perçage (béton)	16 mm
Diamètre max. de perçage (acier)	13 mm
Poids	2,08 kg
Niveau de pression acoustique	94 ± 3 dB(A)
Niveau de puissance acoustique	105 ± 3 dB(A)
Vibrations (perçage métal)	5,4 ± 1,5 m/s²
Vibrations (perçage percussion béton)	10,3 ± 1,5 m/s²
Classe de protection	II (double isolation)
Fonctions	Perçage, perçage à percussion
Variateur de vitesse	Électronique (roulette + pression gâchette)
Sens de rotation	Gauche/droite (inverseur)
Verrouillage en marche	Oui (bouton de verrouillage)
Poignée latérale	Oui, orientable 360°
Butée de profondeur	Oui, réglable
Mandrin	Sans clé, capacité 13 mm
Nettoyage	Chiffon doux légèrement humide (pas de solvants)
Remplacement balais charbon	Par service client ou personne qualifiée

FOIRE AUX QUESTIONS - PDM1060P_K Ferm

Quelle est la puissance de la perceuse Ferm PDM1060P_K ?

La perceuse à percussion Ferm PDM1060P_K a une puissance absorbée de 850 W.

Quels matériaux peut-on percer avec cette perceuse ?

Elle permet de percer le bois (jusqu'à 25 mm), le métal (acier jusqu'à 13 mm), le plastique, et avec la fonction percussion, la brique et le béton (jusqu'à 16 mm).

Comment régler la vitesse de rotation ?

Vous pouvez régler la vitesse de deux façons : en tournant la roulette de réglage de vitesse (6) pour une vitesse maximale, et en variant la pression sur l'interrupteur marche/arrêt (5) pour une vitesse variable.

Comment changer le sens de rotation ?

Utilisez le commutateur de rotation gauche/droite (7) situé au-dessus de la gâchette. Poussez-le à gauche pour rotation antihoraire, à droite pour rotation horaire. Ne changez jamais le sens pendant que le moteur tourne.

Comment utiliser la fonction percussion ?

Tournez le commutateur de sélection de fonction (2) sur la position 'f' (marteau) pour percer dans la maçonnerie. Pour le perçage standard, réglez-le sur la position 'perçage' (symbole de foret). Ne commutez jamais lorsque la machine est en marche.

Quels accessoires de sécurité sont recommandés ?

Portez toujours des lunettes de sécurité, un masque anti-poussière et des protections auditives, surtout en mode percussion. Utilisez la poignée latérale pour un meilleur contrôle.

Comment entretenir la perceuse ?

Nettoyez régulièrement le boîtier avec un chiffon doux légèrement humide. Ne pas utiliser de solvants. Vérifiez que les ouvertures d'aération sont propres. Les balais de charbon doivent être remplacés par un professionnel lorsqu'ils sont usés.

Quelle est la taille maximale du foret que le mandrin peut accepter ?

Le mandrin sans clé accepte des forets jusqu'à 13 mm de diamètre.

La perceuse est-elle équipée d'une butée de profondeur ?

Oui, une butée de profondeur (3) réglable est fournie. Insérez-la dans le trou de la poignée latérale et réglez la profondeur souhaitée avant de serrer.

Que faire si le cordon d'alimentation est endommagé ?

Le cordon d'alimentation doit être remplacé par le fabricant, son service après-vente ou une personne dûment qualifiée pour éviter tout danger.

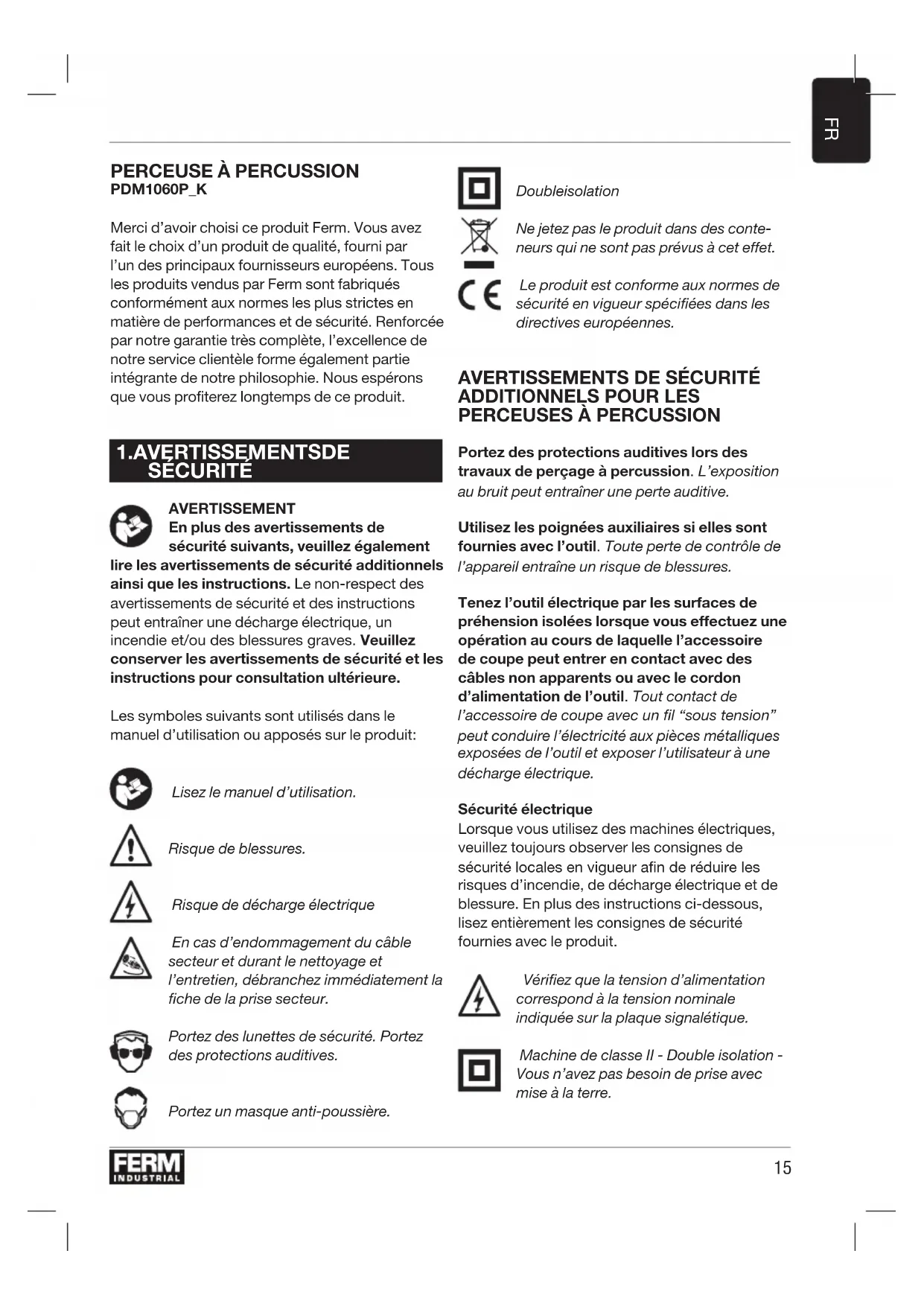

MODE D'EMPLOI PDM1060P_K Ferm

Merci d'avoir choisi ce produit Ferm. Vous avez fait le choix d'un produit de qualité, fourni par l'un des principaux fournisseurs européens. Tous les produits vendus par Ferm sont fabriqués conformément aux normes les plus strictes en matière de performances et de sécurité. Renforcée par notre garantie très complète, l'excellence de notre service clientèle forme également partie intégrante de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit.

1.AVERTISSEMENTSDE SECURITÉ

AVERTISSEMENT

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Risque de blessures.

Risque de décharge électrique

En cas d'endommagement du câble secteur et durant le nettoyage et l'entretien, débranchez immédiatement la fiche de la prise secteur.

Portez des lunettes de sécurité. Portez des protections auditives.

Portez un masque anti-poussière.

Doubleisolation

Ne jetez pas le produit dans des conte-neurs qui ne sont pas prévus à cet effet.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

AVERTISSEMENTS DE SÉCURITÉ ADDITIONNELS POUR LES PERCEUSES À PERCUSSION

Portez des protections auditives lors des travaux de perçage à percussion. L'exposition au bruit peut entraîner une perte auditive.

Utilisez les poignées auxiliaires si elles sont fournies avec l'outil. Toute perte de contrôle de l'appareil entraîne un risque de blessures.

Tenez l'outil électrique par les surfaces de préhension isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire de coupe peut entrer en contact avec des câbles non apparents ou avec le cordon d'alimentation de l'outil. Tout contact de l'accessoire de coupe avec un fil "sous tension" peut conduire l'électricité aux pièces métalliques exposées de l'outil et exposer l'utilisateur à une décharge électrique.

Sécurité électrique

Lorsque vous utilisez des machines électriques, veuillez toujours observer les consignes de sécurité locales en vigueur afin de réduire les risques d'incendie, de décharge électrique et de blessure. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité fournies avec le produit.

Vérifiez que la tension d'alimentation correspond à la tension nominale indiquée sur la plaque signalétique.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Si vous êtes contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

Votre perceuse à percussion a été conçue pour percer des trous dans le bois, le métal et les plastiques, ainsi que pour le perçage à percussion dans la brique et le béton.

Spécifications techniques

Tension de secteur 220-240V~

Fréquence de secteur 50/60 Hz

Entrée d'alimentation 850W

Vitesse à vide 0-3,000 /min

Taux d'impact 0-48,000/min

Taille max. du mandrin 13 mm

Diamètre max. du foret

Bois 25 mm

Béton 16 mm

Acier 13 mm

Poids 2,08 kg

Valeurs de bruit

Pression acoustique (L _PA ) 94 + 3 dB(A)

Intensité acoustique (L _WA ) 105 + 3 dB(A)

Valeurs de vibration

Perçage dans le métal, ah,D	5,4 + 1,5 m/s2
Perçage à percussion dans le béton, ah,ID	10,3 + 1,5 m/s2

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procédure décrite par la norme EN 62841. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

- L'utilisation de l'outil pour d'autres applications ou avec des outils différents ou

mal entretenus peut augmenter de manière significative le niveau d'exposition.

- La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.

Description

Les numéros dans le texte se rapportent aux schémas de la page 2.

Fig. A

1. Mandrin
2. Commutateur de sélection de fonction
3. Butée de profondeur
4. Bouton de verrouillage
5. Interrupteur marche/arrêt
6. Roulette de réglage de la vitesse
7. Commutateur de rotation gauche/droite
8. Poignée latérale

Fig. B

1. Manchon arrière

2. Manchon avant

3. FONCTIONNEMENT

La perceuse à percussion n'a besoin que d'une pression minimale de la part de l'utilisateur. Une pression trop grande sur l'outil peut entraîner une surchauffe du moteur et l'outil entraîné peut brûler.

Poignée latérale

Fig. A

La poignée latérale (8) peut être orientée à 360° autour de la tête de perforation, permettant ainsi une utilisation sûre et confortable aussi bien pour les droitiers que pour les gauchers.

• Desserrez la poignée latérale (8) en la tournant dans le sens antihoraire.
• Tournez la poignée latérale dans la position voulue.
• Fixez la poignée latérale dans la nouvelle position en la tournant dans le sens horaire.

Remplacement et retrait des forets

Fig. A - B

La machine est adaptée à l'usage des forets suivants:

• Bois (HSS)
• Métal (HSS)

• Béton / maçonnerie (métal dur)

Avant de remplacer les forets, débranchez d'abord la fiche du cordon d'alimentation de la prise murale.

Vérifiez régulièrement les forets pendant l'utilisation. Les forets émoussés devront être aiguisés ou remplacés.

• Ouvrez le mandrin (1) en tournant le manchon avant (10) dans le sens horaire tout en maintenant le manchon arrière (9), ou en le tournant dans le sens antihoraire, et insérez le foret dans l'ouverture du mandrin.
• Serrez le foret en tournant le manchon avant (10) dans le sens antihoraire tout en maintenant le manchon arrière (9) ou en le tournant dans le sens horaire.

Réglage de la butée de profondeur

Fig. A

• Desserrez la poignée latérale (8) en la tournant dans le sens antihoraire.
• Insérez la butée de profondeur (3) dans le trou de la poignée latérale.
• Faites glisser la règle à la profondeur souhaitée.
• Resserrez la vis fermement en la tournant dans le sens horaire.

Interrupteur marche/arrêt

Fig. A

• Mettez la machine sous tension en appuyant sur l'interrupteur marche/arrêt (5). Lorsque vous relâchez l'interrupteur marche/arrêt (5), la machine s'éteint.
• Pour régler la vitesse de rotation, ajustez la pression exercée sur l'interrupteur marche/arrêt (5) ; plus la pression est forte, plus la vitesse de rotation est élevée, et inversement.

Bouton de verrouillage

Fig. A

• Vous pouvez verrouiller l'interrupteur marche/arrêt (5) en appuyant sur l'interrupteur marche/arrêt (5), puis en appuyant sur le bouton de verrouillage (4).
• Pour déverrouiller le bouton, appuyez de nouveau brièvement sur l'interrupteur marche/arrêt (5).

Réglage de la vitesse maximale de rotation Fig. A

- Tournez la roulette (6) pour régler la vitesse de rotation maximale souhaitée.

Changement du sens de rotation

Fig. A

Ne modifiez pas le sens de rotation pendant l'utilisation.

• Sens de rotation antihoraire: décalez le commutateur de sens de rotation gauche/droite (7) vers “”
• Sens de rotation horaire: décalez le commutateur de sens de rotation gauche/droite (7) vers “ ”

Commutateur de sélection de fonction

Fig. A

Pour éviter d'endommager la machine, le réglage du commutateur de sélection de fonction (2) ne doit s'effectuer que quand la machine est arrêtée.

• Réglez le commutateur de sélection de fonction (2) sur “” pour le perçage.
• Réglez le commutateur de sélection de fonction (2) sur "f" pour le forage au marteau perforateur.

Conseils

Utilisez toujours l'appareil avec une poignée latérale bien fixée ; vous travaillerez non seulement confortablement, mais aussi avec une plus grande précision.

Attention: les forets et les embouts de marteau perforateur peuvent chauffer considérablement.

Perçage et forage au marteau perforateur

• Pour percer de grands trous, par exemple dans du béton très dur, démarrez en utilisant un petit foret pour le perçage pilote, puis percez à taille nominale.
• Tenez la machine fermement à deux mains. Gardez à l'esprit que le foret peut bloquer et que cela peut provoquer le retournement brusque de la machine (surtout lors du perçage de trous profonds).
• N'appliquez pas une trop grande pression sur la machine, laissez-la faire le travail.

4. ENTRETIEN

Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc. ; ces produits peuvent endommager les parties synthétiques.

Balai à bloc de charbon

Si les balais à bloc de charbon sont usés, ils doivent être remplacés par le service client du fabricant ou une personne dûment qualifiée.

Utilisez uniquement les balais à bloc de charbon appropriés.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service après-vente ou une personne dûment qualifiée afin d'éviter tout danger.

Défauts

La machine doit être régulièrement contrôlée pour vérifier qu'elle ne présente pas les défauts suivants et pour les réparer si nécessaire.

• Cordon d'alimentation en mauvais état
- Interrupteur marche/arrêt cassé
- Court-circuit
- Pièces mobiles abîmées

GARANTIE

Les conditions de garantie sont disponibles dans le certificat de garantie fourni séparément.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
