ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BS 140 eM Wolf Garten

Πριναπότηνπρώτηχρήσητηςσυσκευ- ήςσας,διαβάστετιςπαρούσεςοδηγίες χρήσηςκαιενεργείτεβάσειαυτών. Φυλάξτε τις παρούσες οδηγίες χρήσης για μετέπειτα χρήση ή για τον επόμενο κάτοχο. Î Πριν από την πρώτη θέση σε λειτουργία, δια- βάστε οπωσδήποτε τις υποδείξεις ασφαλείας! Σε περίπτωση μη τήρησης των οδηγιών χρήσης και των υποδείξεων ασφαλείας, ενδέχεται να προκύψουν βλάβες στη συσκευή και κίνδυνοι για το χειριστή και τρίτα άτομα. Î Όλα τα άτομα που ασχολούνται με τη θέση σε λειτουργία, τον χειρισμό και τη συντήρηση της συ- σκευής πρέπει να είναι αναλόγως καταρτισμένα. Απαγόρευσηαυθαίρετωντροποποιήσεων καιμετασκευών Απαγορεύονται τροποποιήσεις στη συσκευή, καθώς και η κατασκευή εξ' αυτών πρόσθετων συσκευών. Τέτοιες αλλαγές μπορεί να προκαλέσουν σωματικές βλάβες και δυσλειτουργίες. Î Επισκευές στη συσκευή επιτρέπονται μόνο από εξουσιοδοτημένα και εκπαιδευμένα άτομα. Για τις επισκευές αυτές πρέπει να χρησιμοποιού- νται πάντα τα γνήσια ανταλλακτικά. Έτσι διατη- ρείται η ασφάλεια της συσκευής. Σημαντικήυπόδειξηαναφορικάμετονσυσ-

Ο συσσωρευτής / η μονάδα συσσωρευτή είναι ενσωματωμένος/-η στη λαβή χειρισμού. Οποιεσ- δήποτε εργασίες στον συσσωρευτή/στη μονάδα συσσωρευτή επιτρέπεται να εκτελούνται μόνο από ένα εξειδικευμένο συνεργείο. Ο όρος «συσσωρευτής» αναφέρεται έτσι επίσης σε ολόκληρη τη λαβή χειρισμού, στην οποία είναι ενσωματωμένος/-η ο συσσωρευτής/η μονάδα συσσωρευτή. Πληροφοριακάσύμβολατωνπαρουσών

Σκοπός των σημάτων και συμβόλων στις παρούσες οδηγίες είναι να σας βοηθήσουν στη γρήγορη και ασφαλή χρήση των οδηγιών και του προϊόντος.

Πληροφορίες σχετικά με την αποτελε- σματικότερη και πρακτικότερη χρήση της

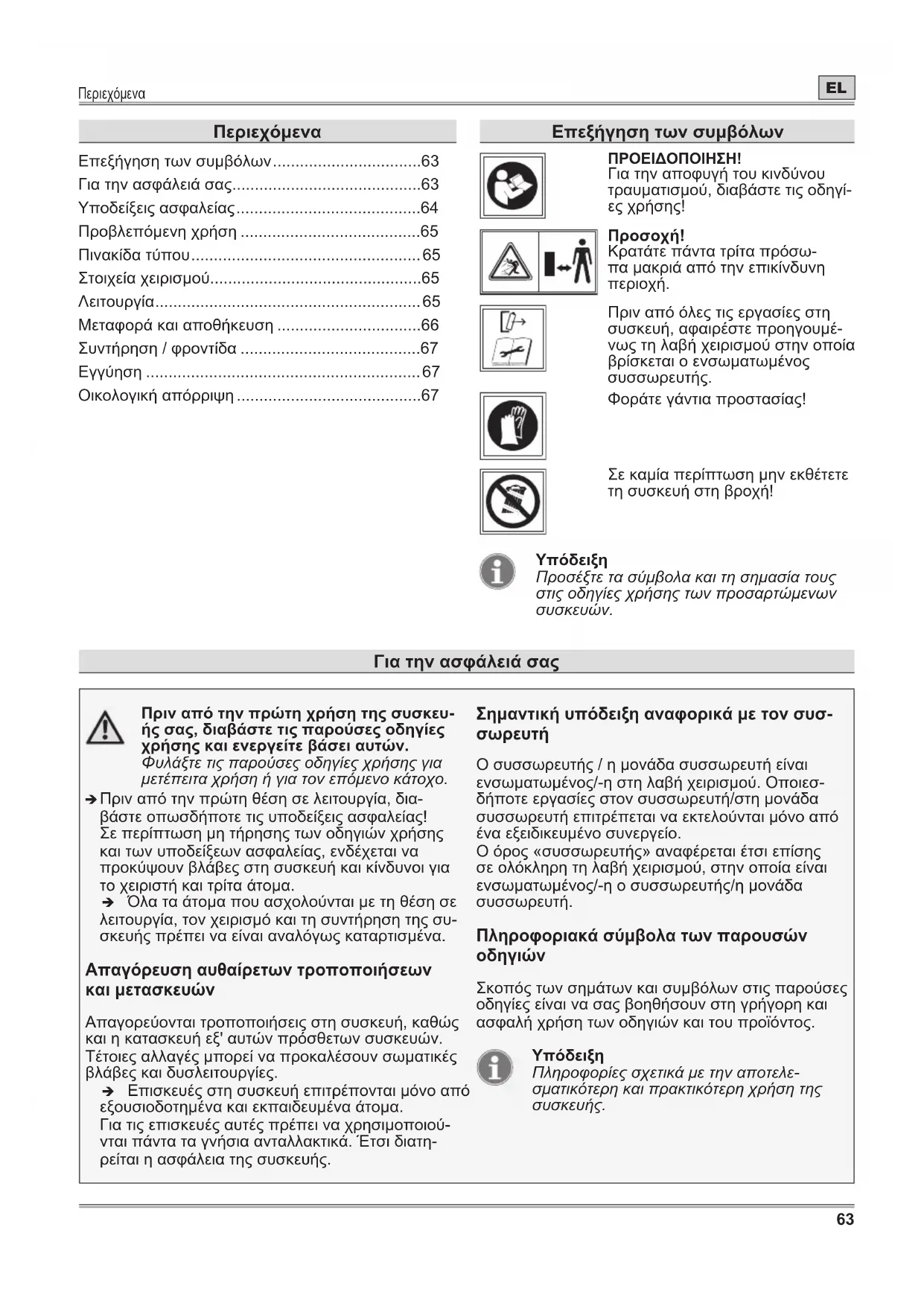

• Περιεχόμενα Επεξήγηση των συμβόλων p. 63
• Για την ασφάλειά σας p. 63
• Υποδείξεις ασφαλείας p. 64
• Προβλεπόμενη χρήση p. 65
• Πινακίδα τύπου p. 65
• Στοιχεία χειρισμού p. 65
• Λειτουργία p. 65
• Μεταφορά και αποθήκευση p. 66
• Συντήρηση / φροντίδα p. 67
• Εγγύηση p. 67
• Οικολογική απόρριψη Γιατηνασφάλειάσας Επεξήγησητωνσυμβόλων ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για την αποφυγή του κινδύνου τραυματισμού, διαβάστε τις οδηγί- p. 67

Κρατάτε πάντα τρίτα πρόσω- πα μακριά από την επικίνδυνη

Πριν από όλες τις εργασίες στη συσκευή, αφαιρέστε προηγουμέ- νως τη λαβή χειρισμού στην οποία βρίσκεται ο ενσωματωμένος συσσωρευτής. Φοράτε γάντια προστασίας! Σε καμία περίπτωση μην εκθέτετε τη συσκευή στη βροχή!

Προσέξτε τα σύμβολα και τη σημασία τους στις οδηγίες χρήσης των προσαρτώμενων συσκευών.Για την ασφάλειά σας

Γιατηνασφάλειάσας Î Βήμαενέργειας Σας παρακινεί να ενεργήσετε. 3 Αποτέλεσμαενέργειας Εδώ θα βρείτε το αποτέλεσμα μίας σειράς βημά- των ενεργειών. [1]Αριθμόςθέσης Οι αριθμοί θέσεων επισημαίνονται στο κείμενο με αγκύλες [ ].

Απεικονιστικήσήμανση Οι εικόνες είναι αριθμημένες με γράμματα και επισημαίνονται μέσα στο κείμενο.

Αριθμόςβήματοςενέργειας Η καθορισμένη σειρά βημάτων ενεργειών είναι αριθμημένη και επισημαίνεται μέσα στο κείμενο. Επίπεδακινδύνου Στις παρούσες οδηγίες χρήσης χρησιμοποιούνται τα κάτωθι επίπεδα κινδύνου, προς επισήμανση ενδεχόμενων επικίνδυνων καταστάσεων:

Υπάρχει άμεση επικίνδυνη κατάσταση, η οποία, σε περίπτωση που δεν τηρηθούν τα μέτρα, οδηγεί σε σοβαρούς τραυματισμούς, ακόμη και σε θάνατο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μπορεί να παρουσιαστεί επικίνδυνη κατάσταση, η οποία, σε περίπτωση που δεν τηρηθούν τα μέτρα, οδηγεί σε σοβαρούς τραυματισμούς, ακόμη και σε θάνατο.

Μπορεί να εμφανιστεί επικίνδυνη κατάσταση, η οποία, σε περίπτωση που δεν τηρηθούν τα μέτρα, οδηγεί σε ελαφρούς ή μηδαμινούς τραυματισμούς.

Μπορεί να παρουσιαστεί πιθανή βλαβερή κατάσταση, η οποία οδηγεί, εάν δεν αποφευχθεί, σε υλικές ζημιές. Δομήτωνυποδείξεωνασφαλείας

Είδος και πηγή κινδύνου! ÂΣυνέπειες σε περίπτωση μη τήρησης ¾ Μέτρο προς αποφυγή κινδύνων Υποδείξειςασφαλείας Ηλεκτρικήασφάλεια ¾ Διατηρείτετηλαβήχειρισμού/τονσυσσωρευτή μακριάαπότηβροχήήτηνυγρασία. ¾ Διατηρείτετησυσκευήκαθαρή.Ακαθαρσίες μπορεί να οδηγήσουν σε ηλεκτροπληξία. ¾ Ποτέμηνβραχυκυκλώνετετιςεπαφέςτης λαβήςχειρισμού/τουσυσσωρευτή. ¾ Κρατάτετηλαβήχειρισμού/τονσυσσωρευτή πουδενχρησιμοποιείτεμακριάαπόσυνδετήρες, νομίσματα,κλειδιά,καρφιά,βίδεςκαιάλλαμικρά μεταλλικάαντικείμενα,πουθαμπορούσαν ναπροκαλέσουνγεφύρωματωνεπαφών. Βραχυκύκλωμα μεταξύ των επαφών των συσσωρευτών μπορεί να προκαλέσει εγκαύματα ή φωτιά. Προσωπικήπροστασίακαιπροστασίατρίτων ¾ Σεπερίπτωσηβλάβηςκαιμηπροβλεπόμενης χρήσηςτουσυσσωρευτήμπορείνα απελευθερωθούναέρα.Τροφοδοτήστε καθαρόαέρακαισεπερίπτωση συμπτωμάτωναναζητήστειατρικήβοήθεια. Οι ατμοί μπορεί να προκαλέσουν ερεθισμούς στις αναπνευστικές οδούς. ¾ Σεπερίπτωσηλάθοςχρήσης,μπορείνα τρέξειυγρόαπότοσυσσωρευτή.Αποφεύγετε επαφήμετουγρό.Σεπερίπτωσητυχαίας επαφής,ξεπλύνετεμενερό.Εάντουγρό εισέλθεισταμάτια,ζητήστε,επιπλέον,ιατρική βοήθεια.Το εκρέον υγρό των συσσωρευτών μπορεί να προκαλέσει δερματικούς ερεθισμούς ή

¾ Διατηρείτεταπαιδιάμακριάαπότηλαβή χειρισμού/τονσυσσωρευτή. ¾ Ταπαιδιάθαπρέπειναεπιβλέπονταιγια ναδιασφαλιστείότιδενπαίζουνμετηλαβή χειρισμού/τονσυσσωρευτή. ¾ Αυτήησυσκευήμπορείναχρησιμοποιηθεί απόπαιδιάάνωτων8ετώνκαιαπόάτομα μεπεριορισμένεςσωματικές,αισθητήριεςή πνευματικέςικανότητεςήελλιπήεμπειρία καιγνώσεις,εφόσονεπιβλέπονταιήέχουν ενημερωθείσχετικάμετηνασφαλήχρήση τηςλαβήςχειρισμού/τουσυσσωρευτήκαι κατανοούντουςσυνεπαγόμενουςκινδύνους. Διαφορετικά υπάρχει κίνδυνος λανθασμένου χειρισμού και τραυματισμών.Υποδείξεις ασφαλείας

Γενικέςυποδείξειςασφαλείας ¾ Πριναπότηθέσησελειτουργίαελέγξτετηλαβή χειρισμού/τονσυσσωρευτήοπτικάγιαζημιές. ¾ Μηνχρησιμοποιείτεσυσσωρευτές πουπαρουσιάζουνβλάβες,ελλείψειςή παραμορφώσεις. ¾ Μηνεκθέτετετοσυσσωρευτήσεφωτιά. ¾ Φορτίζετετονσυσσωρευτήμόνομεφορτιστές πουπροτείνειοκατασκευαστής. ¾ Μηναποθηκεύετετηλαβήχειρισμού/ συσσωρευτήσεσημεία,όπουηθερμοκρασία μπορείναυπερβείτους40°C. ¾ Τηρήστεόλεςτιςοδηγίεςκαιυποδείξειςτων οδηγιώντουηλεκτρικούεργαλείου,στοοποίο μπορείνατοποθετηθείηλαβήχειρισμού. ¾ Τηρήστεόλεςτιςοδηγίεςκαιυποδείξειςτων οδηγιώντουφορτιστή,οοποίοςπροορίζεται γιατηφόρτισητηςμονάδαςσυσσωρευτήστη λαβήχειρισμού . ¾ Εάνοφορτιστήςήτοκαλώδιοτροφοδοσίας είναικατεστραμμένο,βγάλτεαμέσωςτοφις απότηνπρίζα.Οιεπισκευέςεπιτρέπεται ναεκτελούνταιμόνοαπόεξουσιοδοτημένη εξειδικευμένηεταιρεία.Οιακατάλληλες επισκευέςμπορούνναπροκαλέσουν σημαντικούςκινδύνουςγιατονχρήστη. Υποδείξειςασφαλείας Προβλεπόμενηχρήση Η λαβή χειρισμού με τον ενσωματωμένο συσσω- ρευτή/την ενσωματωμένη μονάδα συσσωρευτή προορίζεται μόνο για τη χρήση στα επαναφορτιζό- μενα εργαλεία/αξεσουάρ που έχουν εγκριθεί από τον κατασκευαστή. Φόρτιση του συσσωρευτή/της μονάδας συσσωρευτή επιτρέπεται μόνο με τον φορτιστή που έχει εγκριθεί από τον κατασκευαστή. Πληροφορίες για τους εγκε- κριμένους φορτιστές, τα επαναφορτιζόμενα εργαλεία και τα αξεσουάρ παρέχονται από τον πωλητή ή απευθείας από τον κατασκευαστή. Πινακίδατύπου

Η πινακίδα τύπου βρίσκεται στη λαβή χειρισμού.

Η επισήμανση θεωρείται ως πιστοποιητικό και απαγορεύεται να τροποποιηθεί ή να κατα- στεί δυσανάγνωστη.

1 Κατασκευαστής 2 Όνομα μοντέλου 3 Αριθμός μοντέλου 4 Αριθμός σειράς 5 Ομάδα μηχανήματος 6 Ονομαστική τάση, τύπος ρεύματος/χωρητικότητα/ενέργεια 7 Μέγιστη τάση φόρτισης 8 Μέγιστο ρεύμα φόρτισης 9 Τύπος στοιχείου 10 Συσσωρευτής λιθίου-ιόντων 11 Σύμβολο ανακύκλωσης 12 Σήμανση CE 13 Υπόδειξη απόρριψης 14 Έτος κατασκευής Στοιχείαχειρισμού Στοιχείαχειρισμού

1 Διακόπτης φραγής ενεργοποίησης 2 Διακόπτης ενεργοποίησης/απενεργοποίησης στη χειρολαβή 3 Χειρολαβή 4 Χώρος συγκράτησης για την περιοχή των χεριών/περιοχή στερέωσης για την προαιρετική κεντρική λαβή 5 Κεντρική λαβή* 6 Κουμπί κλειδώματος 7 Βύσμα επαφής της ενσωματωμένης στη λαβή μονάδας

*προαιρετικά εξαρτήματα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμών ή υλικών ζημιών. ¾ Φορτίζετε τον συσσωρευτή αποκλειστικά με τον φορτιστή που εγκρίνει ο κατασκευαστής.

Ο συσσωρευτής παραδίδεται μερικώς φορτισμένος. Πριν από την πρώτη χρήση φορτίστε πλήρως τον συσσωρευτή, για να διασφαλιστεί η πλήρης απόδοσή του.

Ο συσσωρευτής θερμαίνεται κατά τη λειτουργία. Φορτίζετε τους αποφορτισμένους συσσωρευ- τές εντός μιας εβδομάδας, διότι η διάρκεια ζωής του συσσωρευτή μειώνεται εξαιρετικά, όταν ο συσσωρευτής αποθηκευτεί αποφορ-

Ο συσσωρευτής ιόντων λιθίου μπορεί να φορτιστεί σε κάθε κατάσταση φόρτισης και η φόρτιση μπορεί να διακοπεί οποιαδήποτε στιγμή, χωρίς να προκληθεί βλάβη στον συσσωρευτή.Μεταφορά και αποθήκευση

Γενικέςυποδείξειςγιατοσυσσωρευτή Κατά τη χρήση ο συσσωρευτής ιόντων λιθίου προ- στατεύεται από βαθιά εκφόρτιση και υπερθέρμανση. Με αποφορτισμένο συσσωρευτή και θερμοκρασία συσσωρευτή άνω των 70°C, το ηλεκτρικό εργαλείο απενεργοποιείται μέσω ενός κυκλώματος προστα- σίας: το εργαλείο εργασίας ακινητοποιείται. Î Σε περίπτωση υπερθέρμανσης περιμένετε να κρυώσει ο συσσωρευτής. Τοποθέτηση/ρύθμισηκεντρικήςλαβής

(προαιρετικό εξάρτημα)

Η κεντρική λαβή είναι διαθέσιμη ως προ- αιρετικό εξάρτημα για τη λαβή χειρισμού. Χρησιμεύει στην εύκολη συγκράτηση της λαβής χειρισμού κατά την εργασία / τη χρήση με διάφορα ηλεκτρικά εργαλεία όπως μονάδα τρίμερ, μονάδα ψαλίδας κοπής κτλ. Î Ανοίξτε τον ταχυσύνδεσμο στην κεντρική λαβή

Î Τοποθετήστε την κεντρική λαβή στην καλυμμένη περιοχή στερέωσης

[4] της λαβής χειρισμού στην επιθυμητή θέση

Η κεντρική λαβή επιτρέπεται να τοποθετη- θεί μόνο στην καλυμμένη περιοχή, καθώς η περιοχή αυτή χρησιμεύει ταυτόχρονα ως περιορισμός ρύθμισης για την κεντρική λαβή. Î Ωθήστε την κεντρική λαβή στο επιθυμητό ύψος και ρυθμίστε την κλίση (ανάλογα με την έκδοση) B34

Î Στερεώστε την κεντρική λαβή, κλείνοντας τον μοχλό ταχυσύσφιξης

Σύνδεσημοχλούχειρισμούμετονηλεκτρικό

Î Πατήστε το κουμπί κλειδώματος [A] στη λαβή χειρισμού και τοποθετήστε τη λαβή χειρισμού στην υποδοχή του ηλεκτρικού εργαλείου, μέχρι το κουμπί κλειδώματος να κουμπώσει στην υποδοχή [B]

Προσοχή στη σωστή ασφάλιση. Αφαίρεσηςλαβήςχειρισμούαπότοηλεκτρικό

Πριν από την αφαίρεση της λαβής χειρισμού απενεργοποιήστε το ηλεκτρικό εργαλείο και περιμένετε να ακινητοποιηθούν τα κινούμενα μέρη του ηλεκτρικού εργαλείου. Î Πατήστε το κουμπί κλειδώματος [A] στη λαβή

Î Τραβήξτε τη λαβή χειρισμού τελείως έξω από την υποδοχή του ηλεκτρικού εργαλείου [B]

Τηρήστε όλες τις υποδείξεις και οδηγίες από τις οδηγίες χρήσης των προσαρτώμενων ηλεκτρικών εργαλείων και του φορτιστή. Μεταφοράκαιαποθήκευση

Î Η συσκευή πρέπει να ασφαλίζεται επαρκώς έναντι μη σκόπιμης ολίσθησης, σε περίπτωση μετα- φοράς της μέσα ή επάνω σε όχημα.

Οι συσσωρευτές ιόντων-λιθίου υπόκει- νται στις απαιτήσεις της νομοθεσίας για τα επικίνδυνα εμπορεύματα. Οι συσσωρευτές μπορούν να μεταφέρονται οδικώς από τον χρήστη χωρίς ειδικές απαιτήσεις. Κατά την αποστολή από τρίτους (π.χ. αεροπορική μεταφορά ή μεταφορική εταιρεία), πρέπει να τηρούνται ειδικές απαιτήσεις για τις συσκευα- σίες και τη σήμανση. Κατά την προετοιμασία του προς αποστολή εμπορεύματος, απαι- τείται η συνδρομή ενός ειδικού σε θέματα επικίνδυνων εμπορευμάτων. Î Χρησιμοποιήστε τη λαβή χειρισμού με τους ενσω- ματωμένους συσσωρευτές / την ενσωματωμένη μονάδα συσσωρευτή μόνο όταν η λαβή χειρισμού δεν έχει υποστεί ζημιά. - Καλύψτε τις ανοιχτές επαφές με κολλητική ταινία. - Συσκευάστε τη λαβή χειρισμού με τον ενσωματω- μένη συσσωρευτή / την ενσωματωμένη μονάδα συσσωρευτή έτσι, ώστε να αποκλείεται μια πιθανή κίνηση μέσα στη συσκευασία. Î Τηρείτε τις ενδεχόμενες εθνικές προδιαγραφές.

Î Μετά από κάθε σεζόν, κάντε έναν λεπτομερή καθαρισμό στη συσκευή σας. Î Αποθηκεύετε τη συσκευή πάντα σε ένα ξηρό και ασφαλές σημείο, μη προσβάσιμο στα παιδιά. Î Αποθηκεύετε τη λαβή χειρισμού με τον ενσωματω- μένο συσσωρευτή σε δροσερό και ξηρό μέρος. Συνι- στώμενη θερμοκρασία αποθήκευσης περ. 0 - 23°C. Î Κρατάτε τη λαβή χειρισμού και κυρίως τα πλαστικά μέρη της μακριά από υγρά φρένων, βενζίνη, προϊόντα με πετρέλαιο, λάδια με μεγάλη διεισδυτικότητα κτλ. Πε

ριέχουν χημικές ουσίες, οι οποίες μπορεί να βλάψουν ή να καταστρέψουν τα πλαστικά της λαβής χειρισμού. Τα λιπάσματα και άλλα χημικά κήπου περιέχουν ουσίες, οι οποίες μπορεί να είναι αρκετά διαβρωτικές σε μεταλ

λικά μέρη της λαβής χειρισμού. Για αυτό μην αποθη- κεύετε τη λαβή χειρισμού κοντά σε τέτοιες ουσίες. Î Φορτίστε το συσσωρευτή πριν από την αποθήκευση.Συντήρηση / φροντίδα

Î Φορτίστε το συσσωρευτή αν δεν πρόκειται να χρη- σιμοποιηθεί για μεγαλύτερο χρονικό διάστημα.

Για την αποθήκευση, η λαβή χειρισμού με ενσωματωμένο συσσωρευτή θα πρέπει να έχει κατάσταση φόρτισης περ. 60%. Η λαβή χειρισμού μπορεί να τοποθετηθεί και να αποθηκευτεί χωρίς πρόβλημα στον προβλεπόμενο φορτιστή μέχρι την επόμενη χρήση ή για μεγαλύτερο χρονικό διάστημα. Ωστόσο για τον σκοπό αυτό αφαιρέστε το βύσμα του φορτιστή από την πρίζα. Συντήρηση/φροντίδα ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμών ή υλικών ζημιών. ¾ Ποτέ μην ανοίγετε τη λαβή χειρισμού, στην οποία είναι ενσωματωμένη η μονάδα συσσωρευτή. ¾ Οι εργασίες καθαρισμού και φροντίδας επιτρέπονται μόνο, όταν η λαβή χειρισμού (συσσωρευτής) έχει αποσυνδεθεί από τον φορτιστή / το ηλεκτρικό εργαλείο. ¾ Μην χρησιμοποιείτε νερό για τον καθαρισμό της λαβής χειρισμού, των προσαρτώμενων ηλεκτρικών εργαλείων ή του φορτιστή. ¾ Οι εργασίες συντήρησης επιτρέπεται να πραγματοποιούνται μόνο από καταρτισμένο και εξειδικευμένο

Î Διατηρείτε τη λαβή χειρισμού καθαρή και στεγνή. Î Καθαρίστε τις επαφές της λαβής χειρισμού με ένα μαλακό και στεγνό πανί.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδίδει η εταιρεία μας ή ο εισαγωγέας. Αντιμετωπίζουμε δωρεάν βλάβες στη συσκευή σας, στα πλαίσια της εγγύησης, εφόσον αιτία είναι ένα σφάλμα υλικών ή ένα κατασκευαστικό σφάλμα. Σε περίπτωση εγγύησης, απευθυνθείτε στον πωλητή σας ή στο πλησιέστερο υποκατάστημα. Οικολογικήαπόρριψη Ηλεκτρικά εργαλεία, εξαρτήματα και συσκευασίες πρέπει να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον. Συσσωρευτές/μπαταρίες: Μην απορρίπτετε τους συσσωρευτές/ τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή στο νερό. Οι συσσωρευτές/οι μπαταρίες πρέπει να συλλέγονται, να ανα- κυκλώνονται ή να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον. Ηλεκτρικόεργαλείο(χωρίςσυσσωρευ- τές/μπαταρίες): Μην απορρίπτετε το ηλεκτρικό εργαλείο στα οικιακά απορρίμματα! Παραδώστε το σε κατάλληλο φορέα διάθε- σης αποβλήτων. Σημαντικήυπόδειξηαναφορικάμετον

Η λαβή χειρισμού περιέχει έναν μη αντικατα- στάσιμο συσσωρευτή λιθίου-ιόντων. Αφαιρέ- στε τον συσσωρευτή λιθίου-ιόντων μετά το τέλος χρήσης (τέλος της διάρκειας ζωής της συσκευής) του ηλεκτρικού εργαλείου σύμφω- να με την ακόλουθη περιγραφή και απορρίψ- τε ολόκληρο τον συσσωρευτή (με καλώδιο, μικροδιακόπτη και πλαστικό σύνδεσμο) σύμφωνα με τους ισχύοντες κανονισμούς σε κατάλληλο σημείο ανακύκλωσης ή συλλογής παλαιού εξοπλισμού.

1. Αφαιρέστε τα πλαστικά καλύμματα στη λαβή του

δεξιού μισού του περιβλήματος χρησιμοποιώντας ένα κατσαβίδι με σχισμή

2. Αφαιρέστε τις 7 βίδες από τα μισά του περιβλήμα-

3. Αφαιρέστε τα δύο μισά του περιβλήματος της λα-

βής για να ξεσκεπάσετε τον μικροδιακόπτη

4. Στο κάτω άκρο της λαβής, λυγίστε την κεφαλή

συγκράτησης του σωλήνα προς τα επάνω με τη βοήθεια ενός κατσαβιδιού με σχισμή, ώστε αργό- τερα να αφαιρέσετε τον πλαστικό σύνδεσμο

5. Αφαιρέστε το κουμπί κλειδώματος χρησιμοποιώ-

ντας ένα κατσαβίδι με σχισμή

6. Τραβήξτε ολόκληρο τον συσσωρευτή, με το

καλώδιο και τον μικροδιακόπτη, τραβώντας τον πλαστικό σύνδεσμο [A], έξω από τον σωλήνα της λαβής χειρισμού

7. Καλύψτε όλα τα σημεία επαφής.

8. Απορρίψτε τη μονάδα συσσωρευτή που μόλις

αφαιρέσατε, μαζί με το καλώδιο, τον μικροδιακό- πτη και τον πλαστικό σύνδεσμο, σε κατάλληλο σημείο ανακύκλωσης ή συλλογής παλαιού εξοπλι- σμού.Tartalomjegyzék
