BS 140 eM - Kerti szerszám tartozék Wolf Garten - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen BS 140 eM Wolf Garten PDF formátumban.
| Terméktípus | Kerti szerszámokhoz beépített akkumulátoros vezérlőnyél |
| Márka | Wolf Garten |
| Modell | BS 140 eM |
| Tápellátás | Beépített, nem eltávolítható lítium-ion akkumulátor |
| Névleges feszültség | 14,4 V (becslés 140 eM szerszámhoz) |
| Akkumulátor kapacitása | 2,0 Ah (szokásos becslés ehhez a típushoz) |
| Méretek (H x Sz x M) | Körülbelül 100 x 40 x 30 cm (becslés) |
| Súly | Körülbelül 1,5 kg (becslés) |
| Kompatibilitás | Gyártó által jóváhagyott szerszámok és tartozékok (sövényvágó, fűnyíró stb.) |
| Kompatibilis töltő | Wolf Garten által jóváhagyott töltő (modellspecifikus) |
| Fő funkciók | Be-/ki kapcsoló, reteszelő kapcsoló, opcionális középső fogantyú |
| Biztonság | Teljes kisülés és túlmelegedés elleni védelem, automatikus leállás túlmelegedés esetén |
| Karbantartás és tisztítás | Tisztítsa meg az érintkezőket száraz ruhával, tartsa a nyélen tisztán és szárazon |
| Ajánlott tárolási hőmérséklet | 0–23 °C |
| Töltöttségi állapot tárolás előtt | Körülbelül 60% |
| Garancia | A gyártó vagy az importőr rendelkezései szerint |
| Alkatrészek és javíthatóság | Javítás kizárólag szakműhelyben; eredeti alkatrészek |
| Általános információk | Ne tegye ki esőnek; viseljen védőkesztyűt; használat előtt olvassa el a használati útmutatót |
| Ártalmatlanítás | Ne dobja a háztartási hulladékba; újrahasznosítsa egy engedélyezett központban |
Gyakran ismételt kérdések - BS 140 eM Wolf Garten
Felhasználói kérdések a következőről BS 140 eM Wolf Garten
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kerti szerszám tartozék PDF formátumban ingyenesen! Találja meg kézikönyvét BS 140 eM - Wolf Garten és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. BS 140 eM márka Wolf Garten.
HASZNÁLATI ÚTMUTATÓ BS 140 eM Wolf Garten
(Eredeti üzemeltetési útmutató)

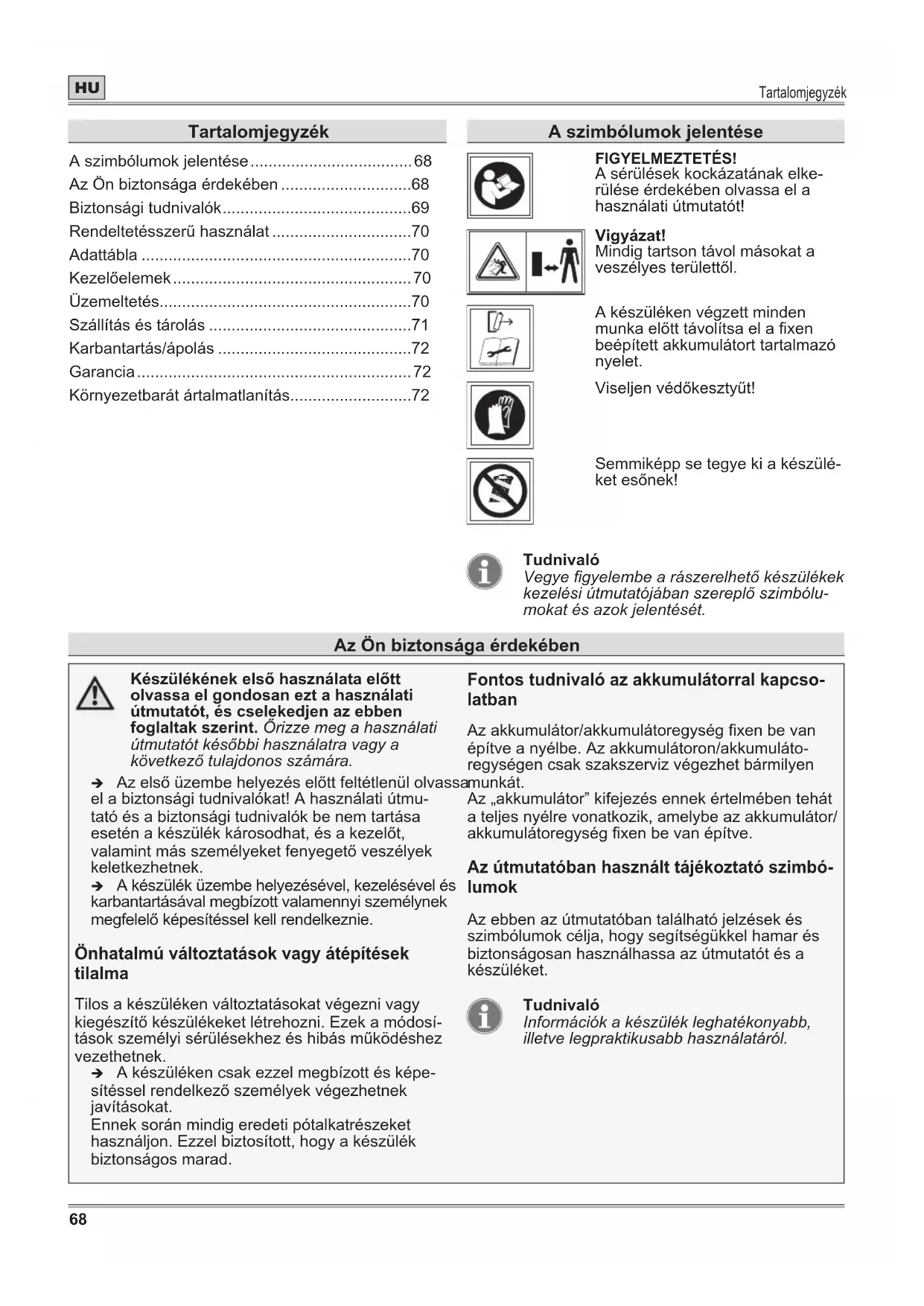

PL Polski 73
A szimbólumok jelentése....68
Az Ön biztonsága érdekében ......68
Biztonsági tudnivalók....69
Rendeltetésszerű használat....70
Adattábla 70
Kezelőelemek....70
Üzemeltetés....70
Szállítás és tárolás 71
Karbantartás/ápolás 72
Garancia....72
Környezetbarát ártalmatlanítás....72
A szimbólumok jelentése
FIGYELMEZTETÉS!
A sérülések kockázatának elke-rülése érdekében olvassa el a használati útmutatót!
Vigyázat!
Mindig tartson távol másokat a veszélyes területtől.
A készüléken végzett minden munka előtt távolítsa el a fixen beépített akkumulátort tartalmazó nyelet.
Viseljen védőkesztyűt!
Semmiképp se tegye ki a készüléket esőnek!
Tudnivaló
Vegye figyelembe a rászerelhető készülékek kezelési útmutatójában szereplő szimbólu-mokat és azok jelentését.
Az Ön biztonsága érdekében
Készülékének első használata előtt olvassa el gondosan ezt a használati útmutatót, és cselekedjen az ebben foglaltak szerint. Örizze meg a használati útmutatót későbbi használatra vagy a következő tulajdonos számára.
→ Az első üzembe helyezés előtt feltétlenül olvass el a biztonsági tudnivalókat! A használati útmutató és a biztonsági tudnivalók be nem tartása esetén a készülék károsodhat, és a kezelőt, valamint más személyeket fenyegető veszélyek keletkezhetnek.
→ A készülék üzembe helyezésével, kezelésével és karbantartásával megbízott valamennyi személynek megfelelő képesítéssel kell rendelkeznie.
Önhatalmú változtatások vagy átépítések tilalma
Tilos a készüléken változtatásokat végezni vagy kiegészítő készülékeket létrehozni. Ezek a módosítások személyi sérülésekhez és hibás működéshez vezethetnek.
→ A készüléken csak ezzel megbízott és képesítéssel rendelkező személyek végezhetnek javításokat.
Ennek során mindig eredeti pótalkatrészeket használjon. Ezzel biztosított, hogy a készülék biztonságos marad.
Fontos tudnivaló az akkumulátorral kapcsolatban
Az akkumulátor/akkumulátoregység fixen be van építve a nyélbe. Az akkumulátoron/akkumulátoregységen csak szakszerviz végezhet bármilyen amunkát.
Az „akkumulátor” kifejezés ennek értelmében tehát a teljes nyélre vonatkozik, amelybe az akkumulátor/akkumulátoregység fixen be van építve.
Az útmutatóban használt tájékoztató szimbó- lumok
Az ebben az útmutatóban található jelzések és szimbóluomok célja, hogy segítségükkel hamar és biztonságosan használhassa az útmutatót és a készüléket.
Tudnivaló
Információk a készülék leghatékonyabb, illetve legpraktikusabb használatáról.
Az Ön biztonsága érdekében
→ Kezelési lépés
Cselekvésre felszólító utasítás.
√ Eredmény
Itt olvashatja el a kezelési lépések sorozatának eredményét.
[1]Tételszám
A szövegben a tételszámok szögletes zárójellel [] vannak jelölve.
A Szemléltető rajzok jelölése
A szemléltető rajzok betükkel számozottak és a szövegben hivatkozunk rájuk.
① Kezelési lépés száma
A kezelési lépések meghatározott sorrendje számozott és a szövegben hivatkozunk rájuk.
Veszélyfokozatok
A használati útmutatóban az alábbi veszélyfokozatokat használjuk a lehetséges vészhelyzetekre utalva:
VESZÉLY!
Közvetlenül fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén súlyos, sőt halálos sérülésekhez vezet.
FIGYELMEZTETÉS!
Esetlegesen fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén súlyos, sőt halálos sérülésekhez vezet.
VIGYÁZAT!
Esetlegesen fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén könnyű vagy kisebb sérülésekhez vezet.
Figyelem!
Esetlegesen bekövetkező káros helyzet, amely anyagi károkhoz vezet, ha nem kerüli el.
A biztonsági tudnivalók felépítése
VESZÉLY!
A veszély típusa és forrása!
A be nem tartás következményei
Intézkedés a veszély elhárítására
Biztonsági tudnivalók
Elektromos biztonság
Óvja a nyelet/akkumulátort az esötöl és a nedvességtöl.
Tartsa tisztán a készüléket. Szennyeződés esetén áramütés veszélye áll fenn.
Soha ne zárja rövidre a nyél/akkumulátor érintkezőit.
Tartsa távol a nem használt nyelet/akkumulátort a gémkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavarokoktól és más kis méretű fémtárgyaktól, mert azok rövidre zárhatják az érintkezőket. Az akkumulátor érintkezőinek rövidzárlata esetén égésveszély áll fenn vagy tűz keletkezhet.
Ön- és személyvédelem
Az akkumulátor sérülése vagy szakszerűtlen használata gözök kilépéséhez vezethet.
Gondoskodjon a szellőztetésről, és panasz esetén forduljon orvoshoz. A gözök irritálhatják a légutakat.
Hibás használat esetén folyadék szivároghat az akkumulátorból. Kerülje az érintkezést ezzel. Véletlen érintkezés esetén mossa le bő vízzel. Ha a folyadék a szembe kerül, vegye igénybe egy orvos segítségét. A kifolyó akkumulátorfolyadék bőrirritációt vagy marási sérüléseket okozhat.
Tartsa távol a nyelet/akkumulátort a gyermekektöl.
Gondoskodjon a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a nyéllel/akkumulátorral.
Ezt a készüléket használhatják 8 évesnél idősebb gyermekek, valamint korlátozott testi, érzékelési vagy szellemi képességekkel, illetve tapasztalattal és/vagy ismeretekkel nem rendelkező személyek, amennyiben felügyelik őket és megtanították nekik a nyél/akkumulátor biztonságos használatát és megértették az ahhoz kapcsolódó veszélyeket. Ellenkező esetben hibás kezelés és sérülések veszélye áll fenn.
Biztonsági tudnivalók
Általános biztonsági tudnivalók
Üzembe helyezés előtt szemrevételezze a nyelet/akkumulátort sérülések tekintetében.
Ne használjon sérült, meghibásodott vagy deformálódott akkumulátort.
Ne tegye ki az akkumulátort tűznek.
Az akkumulátort csak a gyártó által engedélyezett töltőkészülékkel töltse fel.
Ne tárolja a nyelet/akkumulátort olyan helyeken, ahol a hömérséklet meghaladhatja a 40° C-ot.
Vegye figyelembe azon elektromos kéziszerszámok útmutatóiban szereplő összes utasítást és tudnivalót, amelyre felszerelhető a nyél.
Vegye figyelembe azon töltőkészülék útmutatójában szereplő összes utasítást és tudnivalót, amely a nyélben lévő akkumulátor töltésére szolgál.
Ha megsérül a töltőkészülék vagy a hálózati kábel, azonnal húzza ki a hálózati csatlakozódugót. Javításokat csak felhatalmazott szakvállalat végezhet. A szakszerűtlen javítások súlyos veszélyekkel járhatnak a használó számára.
Rendeltetésszerű használat
A fixen beépített akkumulátorral/akkumulátoregy- séggel rendelkező nyél kizárólag a gyártó által engedélyezett akkumulátoros kéziszerszámokkal/ tartozékokkal használható. Az akkumulátort/akkumulátoregységet csak a gyártó által engedélyezett töltőkészülékkel szabad tölteni. Az engedélyezett töltőkészülékekkel, akkumulátoros kéziszerszámokkal és tartozékokkal kapcsolatos információkról az eladónál vagy közvetlenül a gyár- tónál érdeklődhet.
Adattábla
Elhelyezkedés
Az adattábla a nyélen található.
Tudnivaló
A jelölés okiratnak számít, ezért azt tilos módosítani vagy olvashatatlanná tenni.
Magyarázat E
1 Gyártó
2 Modellnév
3 Modellszám
4 Sorozatszám
5 Készülékcsoport
6 Méretezési feszültség, áramtípus/kapacitás/energia
7 Maximális töltőfeszültség
8 Maximális töltőáram
9 Cellatípus
10 Lítiumion-akkumulátor
11 Újrahasznosítási szimbólum
12 CE-jelölés
13 Hulladékkezelési tudnivaló
14 Gyártás éve
Kezelőelemek
Kezelőelemek A
1 Bekapcsolásgátló kapcsoló
2 BE/KI kapcsoló a fogantyún
3 Fogantyú
4 Kéz fogófelülete / rögzítési terület az opcionális középső fogantyú számára
5 Középső fogantyú*
6 Rögzítögomb
7 A nyélbe fixen beépített akkumulátoregység érintkezőkapcsolója
*opcionális tartozék
Üzemeltetés
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye.
Az akkumulátort kizárólag a gyártó által engedélyezett töltőkészülékkel szabad tölteni.
Tudnivaló
Kiszállításkor csak részben van feltöltve az akkumulátor. Az első használat előtt töltse fel teljesen az akkumulátort, így szavatolva az akkumulátor teljes kapacitását.
Tudnivaló Üzem közb A lomerült
Üzem közben felmelegszik az akkumulátor. A lemerült akkumulátort egy héten belül töltse fel, az akkumulátorok élettartama ugyanis jelentősen csökken, ha kisült állapotban tárolják öket.
Tudnivaló A lítiumion
A lítiumion-akkumulátor bármilyen töltésszint esetén feltölthető, és a töltés bármikor megszakítható az akkumulátor károsodása nélkül.
Általános tudnivalók az akkumulátorról
Használat közben a lítiumion-akkumulátor védve van a mélykisüléstől és a túlhevüléstől. Egy védő áramkör lekapcsolja az elektromos kéziszerszámot, ha lemerült az akkumulátor vagy ha annak hőmérséklete 70 °C fölé emelkedett: a betétszerszám ilyenkor már nem mozog.
→ Túlhevülés esetén hagyja lehűlni az akkumulátort.
Középső fogantyú felszerelése/beállítása A B (opcionális tartozék)
Tudnivaló
A középső fogantyú egy opcionális tartozék a nyélhez. Megkönnyíti a nyél tartását munka közben, illetve a legkülönbözőbb elektromos kéziszerszámok, például fűszegélynyírófej, sövénynyíróegység, használata esetén.
→ Nyissa ki a gyorszárat a középső fogant En1.
→ Mozgassa a középső fogantyút a nyél bevonatos rögzítési területén A [4] a kívánt helyzetbe B ②.
Tudnivaló
A középső fogantyút csak a nyél bevonatos területére szabad felszerelni, mivel ez a terület egyben a középső fogantyú állítási tartományát is megadja.
→ Tolja a középső fogantyút a kívánt magasságra, és állítsa be a dölésszőget (kiviteltől füg-gően) B 3 4.
→ Rögzítse a középső fogantyút a gyorsrögzítő kar lefelé hajtásával B 5.
Nyél csatlakoztatása az elektromos kéziszerszámhoz C
→ Nyomja be a rögzítögombot [A] a nyélen, majd tolja be a nyelet az elektromos kéziszerszámon lévő foglalatba, amíg a rögzítögomb a fogla-latban [B] lévő helyére nem pattan ① ②.
Figyelem!
Ügyeljen a helyes rögzítésre.
Nyél eltávolítása az elektromos kéziszerszám- ról D
Figyelem!
A nyél eltávolítása előtt kapcsolja ki az elektromos kéziszerszámot, és várja meg, amíg az elektromos kéziszerszám minden mozgó alkatrésze leáll.
→ Nyomja be a rögzítógombot [A] a nyélen ①.
→ Teljesen húzza ki a nyelet az elektromos kéziszer-szám foglalatából [B] ②.
Tudnivaló
Vegye figyelembe a felszerelhető elektromos kéziszerszámok, valamint a töltőkészülék kezelési útmutatójában szereplő összes tudnivalót és utasítást.
Szállítás és tárolás
Szállítás
→ Megfelelően biztosítsa a készüléket véletlen elcsúszás ellen, ha járművel szállítja.
Tudnivaló
A lítiumion-akkumulátorokra a veszélyes anyagokra vonatkozó törvények követelményei vonatkoznak. A használó az akkumulátorokat minden további kötelezettség nélkül szállíthatja közutakon. Harmadik fél általi szállítás (pl. légi szállítás vagy szállítmányozó) esetén speciális követelményeket kell betartani a csomagolás és jelölés tekintetében. A küldemény előkészítésébe be kell vonni egy veszélyes anyagokra szakosodott szakértót.
→ Csak sérülésmentes állapotban adja fel küldeményként a fixen beépített akkumulátorral/akkumulátoregységgel rendelkező nyelet.
- Ragassza le a szabadon lévő érintkezőket.
- A fixen beépített akkumulátorral/akkumulátoregy-séggel rendelkező nyelet úgy csomagolja be, hogy ne mozoghasson a csomagolásban.
→ Tartsa be az esetlegesen ezen túlmenő nemzeti előírásokat.
Tárolás
→ Minden idény után alaposan tisztítsa meg a készüléket.
→ A készüléket mindig száraz és biztonságos, gyermekek számára nem hozzáférhető helyen tárolja.
→ A fixen beépített akkumulátorral/akkumuláto-regységgel rendelkező nyelet hűvös és száraz helyen tárolja. Ajánlott tárolási hömérséklet: kb. 0 – 23 °C.
→ Óvja a nyelet és különösen annak műanyag alkatrészeit fékfolyadékoktól, benzintől, köolaj tartalmú termékektől, vízkiszorító olajoktól. Ezek olyan vegyi anyagokat tartalmaznak, amelyek károsíthatják, megtámadhatják vagy tönkre tehetik a nyél műanyag alkatrészeit.
A műtrágyák és más kerti vegyszerek olyan anyagokat tartalmaznak, amelyek erősen korrodálhatják a nyél fém alkatrészeit. A nyelet ezért ne tárolja ilyen anyagok közelében.
→ Tárolás előtt töltse fel az akkumulátort.
→ Töltse fel az akkumulátort, ha hosszabb ideig nem használja.
Tudnivaló
Tároláshoz a fixen beépített akkumulátorral/akkumulátoregységgel rendelkező nyél töltésszintje kb. 60% legyen.
A nyél nyugodtan az arra szolgáló töltőkészülékben maradhat, illetve tárolható a következő használatig, akár hosszabb időre is. Ilyenkor azonban húzza ki a töltőkészülék hálózati csatlakozódugóját a hálózati dugaljból.
Karbantartás/ápolás
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye.
Soha se nyissa fel a nyelet, amelybe az akkumulátoregység fixen be van építve.
A tisztítási és ápolási munkákat csak akkor szabad elvégezni, ha a nyél (akkumulátor) le van választva a töltőkészülékről, illetve az elektromos kéziszerszámról.
Ne használjon vizet a nyél, az elektromos kéziszerszámok vagy a töltőkészülék tisztításához.
A karbantartási munkákat kizárólag szakképzett szakemberrel végeztesse el.
→ Tartsa tisztán és szárazon a nyelet.
→ Tisztítsa meg a nyél érintkezőit egy puha és száraz kendővel.
Garancia
Minden országban a társaságunk vagy az importör által kiadott garanciális feltételek érvényesek. A garancia keretében térítésmentesen elvégezzük készülékén az üzemzavarok elhárítását, ha a hiba oka anyag- vagy gyártási hiba. Garanciális esetben, kérjük, forduljon a kereskedőjéhez vagy a legközelebbi telephelyhez.
Környezetbarát ártalmatlanítás
Az elektromos kéziszerszámokat, tartozékokat és csomagolásokat el kell juttatni egy környezetbarát újrahasznosítási gyűjtőhelyre.
Akkumulátorok/elemek:
Az akkumulátorokat/elemeket ne dobja a háztartási hulladék közé, tüzbe vagy vízbe. Az akkumulátorokat/elemeket össze kell gyűjteni, és újra kell hasznosítani vagy környezetbarát módon kell ártalmatlanítani.
Elektromos kéziszerszámok (akkumulátorok/elemek nélkül):
Ne dobja az elektromos kéziszerszámot a háztartási hulladék közé!
Adja le egy megfelelő hulladékgyűjtő helyen.
Fontos tudnivaló a hulladékkezeléssel kapcsolatban
A nyélbe egy nem cserélhető lítiumion-akkumulátor van beépítve. Az elektromos kéziszerszám használatának végén (a készülék élettartamának végén) a következő leírás szerint távolítsa el a lítiumion-akkumulátort, majd adja le a teljes akkumulátort (kábel, mikrokapcsoló és műanyag csatlakozódarab) az érvényes előírások szerint egy erre kijelölt újrahasznosítási, illetve használt készülék gyűjtőhelyen.
- Távolítsa el a műanyag burkolatokat a jobb házfél fogantyúján egy lapos csavarhúzó segítségével F a.
- Távolítsa el a házfeleket összekötő 7 csavart a fogantyún Fb.
- Távolítsa el a fogantyú két házfelét a mikrokapcsolóhoz való hozzáférés érdekében Fc.
- Hajlítsa felfelé a cső tartófülét a nyél alsó végén egy lapos csavarhúzó segítségével, hogy később eltávolíthassa a műanyag csatlakozódarabot Fd.
- Távolítsa el a reteszelő gombot egy lapos csavarhúzó segítségével Fe.
- Fogja meg a műanyag csatlakozódarabot [A], és húzza ki a teljes akkumulátort a kábellel és mikrokapcsolóval együtt a nyél csövéből Ff.
- Ragassza le az összes érintkezőt.
- Adja le az imént kivett akkumulátoregységet a kábellel, mikrokapcsolóval és műanyag csatlakozódarabbal együtt egy erre kijelölt újrahasznosítási, illetve használt készülék gyűjtőhelyen.
