| Typ produktu | Rukoväť s integrovaným akumulátorom pre záhradné náradie |
| Značka | Wolf Garten |
| Model | BS 140 eM |
| Napájanie | Integrovaný lítiovo-iónový akumulátor, neodnímateľný |
| Menovité napätie | 14,4 V (odhad pre náradie 140 eM) |
| Kapacita akumulátora | 2,0 Ah (bežný odhad pre tento typ) |
| Rozmery (D x Š x V) | Približne 100 x 40 x 30 cm (odhad) |
| Hmotnosť | Približne 1,5 kg (odhad) |
| Kompatibilita | Náradie a príslušenstvo schválené výrobcom (nožnice na živý plot, kosačka na trávu atď.) |
| Kompatibilná nabíjačka | Nabíjačka schválená spoločnosťou Wolf Garten (špecifická pre model) |
| Hlavné funkcie | Vypínač zap./vyp., prepínač blokovania spustenia, voliteľná centrálna rukoväť |
| Bezpečnosť | Ochrana proti úplnému vybitiu a prehriatiu, automatické vypnutie pri prehriatí |
| Údržba a čistenie | Čistite kontakty suchou handričkou, udržiavajte rukoväť čistú a suchú |
| Odporúčaná skladovacia teplota | 0 až 23 °C |
| Stav nabitia pred skladovaním | Približne 60 % |
| Záruka | Podľa podmienok výrobcu alebo dovozcu |
| Náhradné diely a opraviteľnosť | Opravy výhradne v autorizovanom servise; originálne náhradné diely |
| Všeobecné informácie | Nevystavujte dažďu; noste ochranné rukavice; pred použitím si prečítajte návod |
| Likvidácia | Nevyhadzujte do domového odpadu; recyklujte v autorizovanom centre |
Často kladené otázky - BS 140 eM Wolf Garten
Otázky používateľov k BS 140 eM Wolf Garten
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Príslušenstvo k záhradným náradiam vo formáte PDF zadarmo! Nájdite svoj návod BS 140 eM - Wolf Garten a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. BS 140 eM značky Wolf Garten.

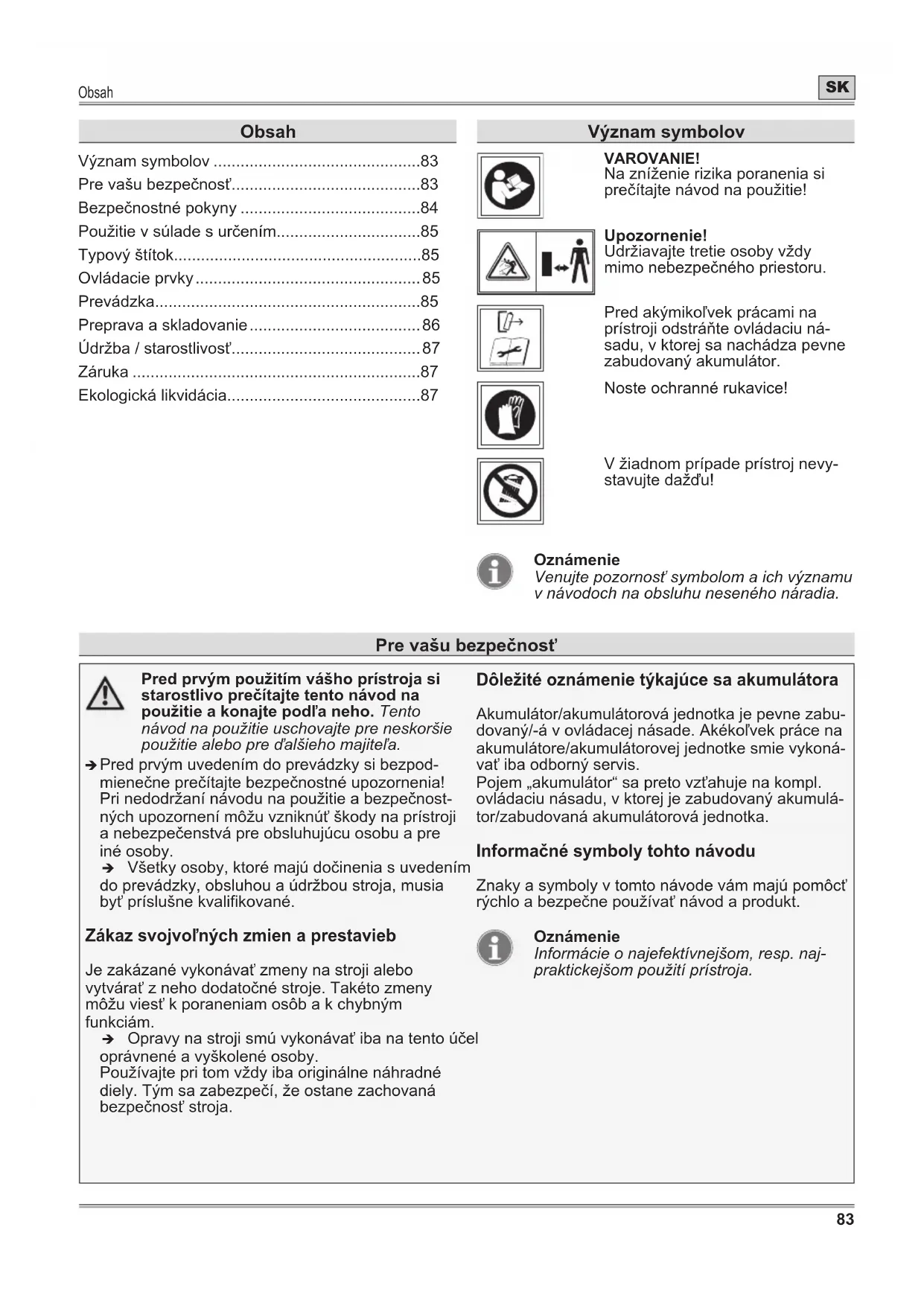

NÁVOD NA OBSLUHU BS 140 eM Wolf Garten
Ekologická likvidace 82
Význam symbolů
VÝSTRAHA!
Ekologická likvidace
Použitie v súlade s určením....85
Typový štítok....85
Ovládacie prvky 85
Prevádzka....85
Preprava a skladovanie 86
Údržba / starostlivosť......87
Záruka 87
Ekologická likvidácia....87
Význam symbolov
VAROVANIE!
Udržiavajte tretie osoby vždy mimo nebezpečného priestoru.
Pred akýmikoľvek prácami na prístroji odstráňte ovládaciu násadu, v ktorej sa nachádza pevne zabudovaný akumulátor.
Noste ochranné rukavice!
V žiadnom prípade prístroj nevy- stavujte dažďu!
Oznámenie
Venujte pozornosť symbolom a ich významu v návodoch na obsluhu neseného náradia.
Pred prvým použitím vášho prístroja si starostlivo prečítajte tento návod na použitie a konajte podľa neho. Tento návod na použitie uschovajte pre neskorší použitie alebo pre d’alšieho majiteľa.
→Pred prvým uvedením do prevádzky si bezpodmienečne prečítajte bezpečnostné upozornenia! Pri nedodržaní návodu na použitie a bezpečnostných upozornení môžu vzniknúť škody na prístroji a nebezpečenstvá pre obsluhujúcu osobu a pre iné osoby.
→ Všetky osoby, ktoré majú dočinenia s uvedením do prevádzky, obsluhou a údržbou stroja, musia byť príslušne kvalifikované.
Zákaz svojvol'ných zmien a prestavieb
Je zakázané vykonávat' zmeny na stroji alebo vytvárat' z neho dodatočné stroje. Takéto zmeny môžu viest' k poraneniam osôb a k chybným funkciám.
→ Opravy na stroji smú vykonávať iba na tento účel oprávnené a vyškolené osoby. Používajte pri tom vždy iba originálne náhradné diely. Tým sa zabezpečí, že ostane zachovaná bezpečnosť stroja.
Dôležité oznámenie týkajúce sa akumulátora
Akumulátor/akumulátorová jednotka je pevne zabudovaný/-á v ovládacej násade. Akékol'vek práce na akumulátore/akumulátorovej jednotke smie vykonávať iba odborný servis.
Pojem „akumulátor“ sa preto vzt'ahuje na kompl. ovládaciu násadu, v ktorej je zabudovaný akumulátor/zabudovaná akumulátorová jednotka.
Znaky a symboly v tomto návode vám majú pomôct rýchlo a bezpečne používat návod a produkt.
Oznámenie
Informácie o najefektívnejšom, resp. najpraktickejšom použití prístroja.
Čísla pozícií sú v texte označené hranatými zátvorkami [ ].
A Označenie ilustrácií
Ilustrácie sú označené písmenami a sú vyznačené v texte.
V tomto návode na použitie sa používajú nasledujúce stupne nebezpečenstiev, aby sa upozornilo na potenciálne nebezpečné situácie:
NEBEZPEČENSTVO!
Bezprostredne nastane nebezpečná situácia, ktorá v prípade neuposlúchnutia opatrení spôsobí t'ažké poranenia až smrt'.
VAROVANIE!
Môže sa vyskytnúť nebezpečná situácia a táto vedie, ak sa nedodržia opatrenia, k t'ažkým poraneniam alebo až k smrti.
UPOZORNENIE!
Môže sa vyskytnúť nebezpečná situácia a táto vedie, ak sa nedodržia opatrenia, k ľahkým alebo k nepatrným poraneniam.
Pozor!
Môže sa vyskytnúť pravdepodobne škodlivá situácia a táto vedie, ak sa jej nezabráni, k vecným škodám.
Štruktúra bezpečnostných pokynov
NEBEZPEČENSTVO!
➢ Opatrenia na odvrátenie nebezpečenstva
Bezpečnostné pokyny
Stroj udržiavajte čistý. V dôsledku znečistenia hrozí nebezpečenstvo zásahu elektrickým prúdom.
Udržiavajte nepoužívanú ovládaciu násadu/nepoužívaný akumulátor mimo kancelárskych sponiek, mincí, klůčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobit' premostenie kontaktov.
Skrat medzi kontaktmi akumulátora môže mať za následok popáleniny alebo požiar.
Vlastná ochrana a ochrana osôb
Pri poškodení a neodbornom použití akumulátora môžu unikať výpary. Privádzajte čerstvý vzduch a v prípade t’ažkostí vyhl’adajte lekára. Výpary môžu dráždit’ dýchacie cesty.
Pri nesprávnom použití môžu z akumulátora unikať kvapaliny. Zabráňte kontaktu s touto kvapalinou. Pri náhodnom kontakte vypláchnite vodou. Ked' sa kvapalina dostane do očí, dodatočne vyhl'adajte lekársku pomoc. Kvapalina unikajúca z akumulátora môže viest' k podráždeniam pokožky alebo k popáleninám.
Zabráňte prístupu detí k ovládacej násade/akumulátoru!
Tento prístroj smú používat' deti od veku 8 rokov, ako aj osoby s obmedzenými fyzickými, senzorickými alebo duševnými schopnost'ami alebo s nedostatočnými skúsenost'ami a vedomost'ami, pokial' sú pod dozorom a boli poučené o bezpečnom zaobchádzaní s ovládacou násadou/akumulátorom a rozumejú nebezpečenstvám, ktoré sú s tým spojené. V opačnom prípade hrozí nebezpečenstvo chybnej obsluhy a poranení.
Bezpečnostné pokyny
Vykonajte pred uvedením do prevádzky vizuálnu kontrolu ovládacej násady/akumulátora, či nevykazuje poškodenia.
Nepoužívajte poškodené, chybné alebo deformované akumulátory.
Akumulátor nevystavujte ohňu.
Nabíjajte akumulátor iba nabíjačkami, ktoré schválil výrobca.
Neskladujte ovládaciu násadu/akumulátor na miestach, na ktorých môže teplota prekročit' 40 °C.
Venujte pozornost' všetkým pokynom a oznámeniam v návodoch k elektrickému náradiu, ktoré možno namontovat' na ovládaciu násadu.
Venujte pozornost' všetkým pokynom a oznámeniam v návode k nabíjačke, ktorá je určená na nabíjanie akumulátorovej jednotky v ovládacej násade.
Ak je poškodená nabíjačka alebo je poškodený siet'ový kábel, okamžite vytiahnite siet'ovú zástrčku. Opravy smie vykonávat' iba autorizovaná odborná prevádzka. Neodbornou opravou môžu pre používatel'a vzniknút' značné nebezpečenstvá.
Použitie v súlade s určením
Ovládacia násada s pevne zabudovaným akumulátorom/zabudovanou akumulátorovou jednotkou je určená iba na použitie v akumulátorovom náradí/príslušenstve, ktoré schválil výrobca.
Akumulátor/akumulátorovú jednotku smiete nabíjať iba nabíjačkou, ktorú schválil výrobca. Informácie o schválených nabíjačkách, o schválenom akumulátorovom náradí a príslušenstvo získate od svojho predajcu alebo priamo od výrobcu.
Typový štítok
Umiestnenie
Typový štítok sa nachádza na ovládacej násade.
Oznámenie
Označenie má vypovedaciu hodnotu a ne-smie sa menit' ani zotierať.
Štruktúra E
1 Výrobca
2 Názov modelu
3 Číslo modelu
4 Sériové číslo
5 Skupina prístrojov
6 Menovité napätie, druh prúdu/kapacita/energia
7 Maximálne nabíjacie napätie
8 Maximálny nabíjací prúd
9 Typ článkov
10 Lítiovo-iónový akumulátor
11 Symbol recyklácie
12 Označenie CE
13 Oznámenie týkajúce sa likvidácie
14 Rok výroby
Ovládacie prvky A
1 Spínač blokovania zapnutia
2 Zapínač/vypínač na rukoväti
3 Rukovät'
4 Oblast' držania pre ruku/oblast' upevnenia volitelnej strednej rukoväti
5 Stredná rukovät*
6 Aretačný gombík
7 Kontaktná zástrčka pevne v násade zabudovanej akumulátorovej jednotky
*volitel'né príslušenstvo
Prevádzka
VAROVANIE!
Nebezpečenstvo poranení alebo vecných škôd.
Akumulátor sa dodáva čiastočne nabitý.
Akumulátor úplne nabite pred prvým použitím, aby sa zaručil plný výkon akumulátora.
Oznámenie
Akumulátor sa počas prevádzky zahrieva. Nabite vybité akumulátory v priebehu jedného týždňa, pretože ked' skladujete akumulátor vo vybitom stave, sa do značnej miery skráti jeho životnosť.
Oznámenie
Lítium-iónový akumulátor môžete nabíjať v každom stave nabitia a nabíjanie môžete kedykol'vek prerušit' bez toho, aby sa akumulátor poškodil.
Všeobecné upozornenia k akumulátoru
Počas používania je lítium-iónový akumulátor chránený proti hlbokému vybíjaniu a prehriatiu. Pri vybitom akumulátore a pri teplote akumulátora nad 70°C sa elektrické náradie vypne prostredníctvom ochranného zapojenia: používané náradie sa už nepohybuje.
→ Akumulátor nechajte pri prehriatí vychladnút.
Montáž/nastavenie strednej rukoväti A B (voliteľné príslušenstvo)
Oznámenie
Stredná rukovát je pre ovládaciu násadu dostupná ako voliteľné príslušenstvo. Slúži na ľahšie držanie ovládacej násady počas práce/používania s najrôznejším elektrickým náradím, akým je jednotka vyžíňača trávy, jednotka záhradníckych nožníc atď.
→ Otvorte rýchlouzáver na strednej rukovatí1.
→ Umiestnite strednú rukováť na opláštenej oblasti upevnenia A [4] ovládacej násady do požadovanej polohy B 2.
Oznámenie
Strednú rukovát' smiete namontovať iba na opláštenú oblast' ovládacej násady, pretože táto oblast' slúži zároveň aj ako obmedzovač nastavenia strednej rukováti.
→ Posuňte strednú rukováť do požadovanej výšky a nastavte sklon (v závislosti od vyhotovenia) B ③ ④.
→ Upevnite strednú rukováť zatvorením rýchloupínacej páčky B ⑤.
Venujte pozornost' správnemu a riadnemu zacvaknutiu.
Odstránenie ovládacej násady z elektrického náradia D
Pozor!
Venujte pozornosť všetkým oznámeniam a pokynom, ktoré sú uvedené v návodoch na obsluhu namontovatelného elektrického náradia, ako aj nabíjačky.
Preprava a skladovanie
Preprava
→ Ked' prepravujete prístroj na alebo vo vozidle, dostatočne ho zaistite proti neúmyselnému posu-nutiu.
Oznámenie
Lítiovo-iónové akumulátory podliehajú požiadavkám zákona o nebezpečných veciach. Používatel' môže akumulátory prepravovat' po cestách bez d'alších podmienok. Pri preprave tretími stranami (napr. letecká doprava alebo špedícia) treba dodržiavať osobitné požiadavky týkajúce sa obalov a označenia. Pri príprave zásielky na odoslanie je potrebné privolat' experta na nebezpečný tovar.
→ Odosielajte a prepravujte ovládaciu násadu s pevne zabudovanými akumulátormi/zabudovanou akumulátorovou jednotkou iba v prípade nepoškodenej ovládacej násady.
- Olepte otvorené kontakty
- Zabaľte ovládaciu násadu s pevne zabudovaným akumulátorom/zabudovanou akumulátorovou jednotkou tak, aby sa v obale nemohla pohybovať.
→ Je potrebné dodržiavať prípadne d'alšie národné predpisy.
Skladovanie
→ Vykonajte po každej sezóne dôkladné očistenie vášho prístroja.
→ Skladujte prístroj vždy na suchom a bezpečnom mieste, ktoré je neprístupné pre deti.
→ Skladujte ovládaciu násadu s pevne zabudovaným akumulátorom na chladnom a suchom mieste. Odporúčaná teplota počas skladovania cca 0 – 23 °C.
→ Udržiavajte ovládaciu násadu a predovšetkým jeho plastové diely vzdialené od brzdových kvapalín, benzínu, ropných produktov, mazacích olejov atď. Tieto obsahujú chemické látky, ktoré môžu poškodit, napadnút alebo zničit plastové diely ovládacej násady.
Hnojivá alebo iné záhradné chemikálie obsahujú látky, ktoré môžu na kovové časti ovládacej násady pôsobit' silno korozívne. Neskladujte preto ovládaciu násadu v blízkosti týchto látok.
→ Akumulátor pred uskladnením nabite.
→ Pri dlhšom nepoužívaní akumulátor nabite.
Oznámenie
Pri dlhšom skladovaní by mala mat'ovládacia násada s pevne zabudovaným akumulátorom minimálny stav nabitia cca 60 %.
Ovládaciu násadu môžete až do d'alšieho použitia, resp. na dlhšie uskladnenie bez problémov zastrčiť do k tomu určenej nabíjačky a takto ju skladovat'. K tomu ale vtiahnite elektrickú zásuvku nabíjačky z elektrickej zástrčky.
Nebezpečenstvo poranení alebo vecných škôd.
Nikdy neotvárajte ovládaciu násadu, v ktorej je pevne zabudovaná akumulátorová jednotka.
Čistiace a ošetrovacie práce smiete vykonávat' iba vtedy, ked' je ovládacia násada (akumulátor) odpojený od nabíjačky/elektrického náradia.
Nepoužívajte na čistenie ovládacej násady, namontovatel'ného elektrického náradia alebo nabíjačky vodu.
➢ Nechajte práce údržby vykonať výlučne iba kvalifikovaným odborníkom.
→ Udržiavajte ovládaciu násadu čistú a suchú.
V každej krajine platia záručné podmienky vydané našou spoločnosťou alebo importérom. Poruchy na vašom prístroji odstránime v rámci záruky bezplatne, pokial' by bola príčinou chyba materiálu alebo výroby. V záručnom prípade sa, prosím, obrátte na vášho predajcu alebo na najbližšiu pobočku.
Elektrické náradie, príslušenstvo a obaly sa musia odovzdat' na ekologické opätovné zhodnotenie.
Akumulátory/batérie:
Nehádžte akumulátory/batérie do domového odpadu, ohňa ani vody. Akumulátory/batérie musíte zbierať, recyklovať alebo zlikvidovať ekologickým spôsobom.
Elektrické náradie (bez akumulátorov/batérií):
Nehádžte elektrické náradie do domového odpadu! Odovzdajte ho vo vhodnej prevádzke na likvidáciu odpadov.
Dôležité oznámenie týkajúce sa likvidácie Ovládacia násada obsahuje lítiovo-iónový akumulátor, ktorý sa nedá vymenit. Po skončení použitia (na konci životnosti prístroja) odstráňte lítiovo-iónový akumulátor elektrického náradia podľa následného opisu a zlikvidujte kompletný akumulátor (s káblom, mikrospínačom a prípojkou z umelej hmoty) zodpovedajúco platným predpisom vo vhodnom recyklačnom stredisku, resp. v zbernom mieste starých a použitých prístrojov.
- Odstráňte pomocou plochého skrutkovača kryty z umelej hmoty na rukoväti pravej polovice telesa F _a .
- Odstráňte 7 skrutiek polovíc telesa na rukoväti Fb.
- Odstráňte obe polovice telesa rukoväti, aby ste sprístupnili mikrospínač F c.
- Ohnite na dolnom konci násady pomocou plochého skrutkovača pridržiavací výstupok rúry smerom nahor, aby ste mohli neskôr odstránit' prípojku z umelej hmoty Fd.
- Odstráňte aretačný gombík pomocou plochého skrutkovača Fe.
- Vytiahnite kompletný akumulátor aj s káblom a mikrospínačom potiahnutím za prípojku z umelej hmoty [A] z rúry ovládacej násady Ff.
- Zalepte všetky kontaktné miesta.
- Zlikvidujte práve odobratú akumulátorovú jednotku kompletne aj s káblom, mikrospínačom a prípoj-kou z umelej hmoty vo vhodnom recyklačnom stredisku, resp. v zbernom mieste starých a použitých prístrojov.
