BRUKSANVISNING BS 140 eM Wolf Garten
Transport og opbevaring 41
Miljøvenlig bortskaffelse 42
Symbolforklaring
ADVARSEL!
Bær beskyttelseshandsker!
Farens type og kilde!
Følger ved manglende overholdelse
Forholdsregler til undgåelse af farer
Selv- og personbeskyttelse
→ Åbn hurtiglukningen på midtergreet1.
Transport og opbevaring
Transport
→ Hold betjeningsskaftet rent og tørt.
→ Rengør kontakterne på betjeningsskaftet med en blød og tør klud.
Garanti
Miljøvenlig bortskaffelse

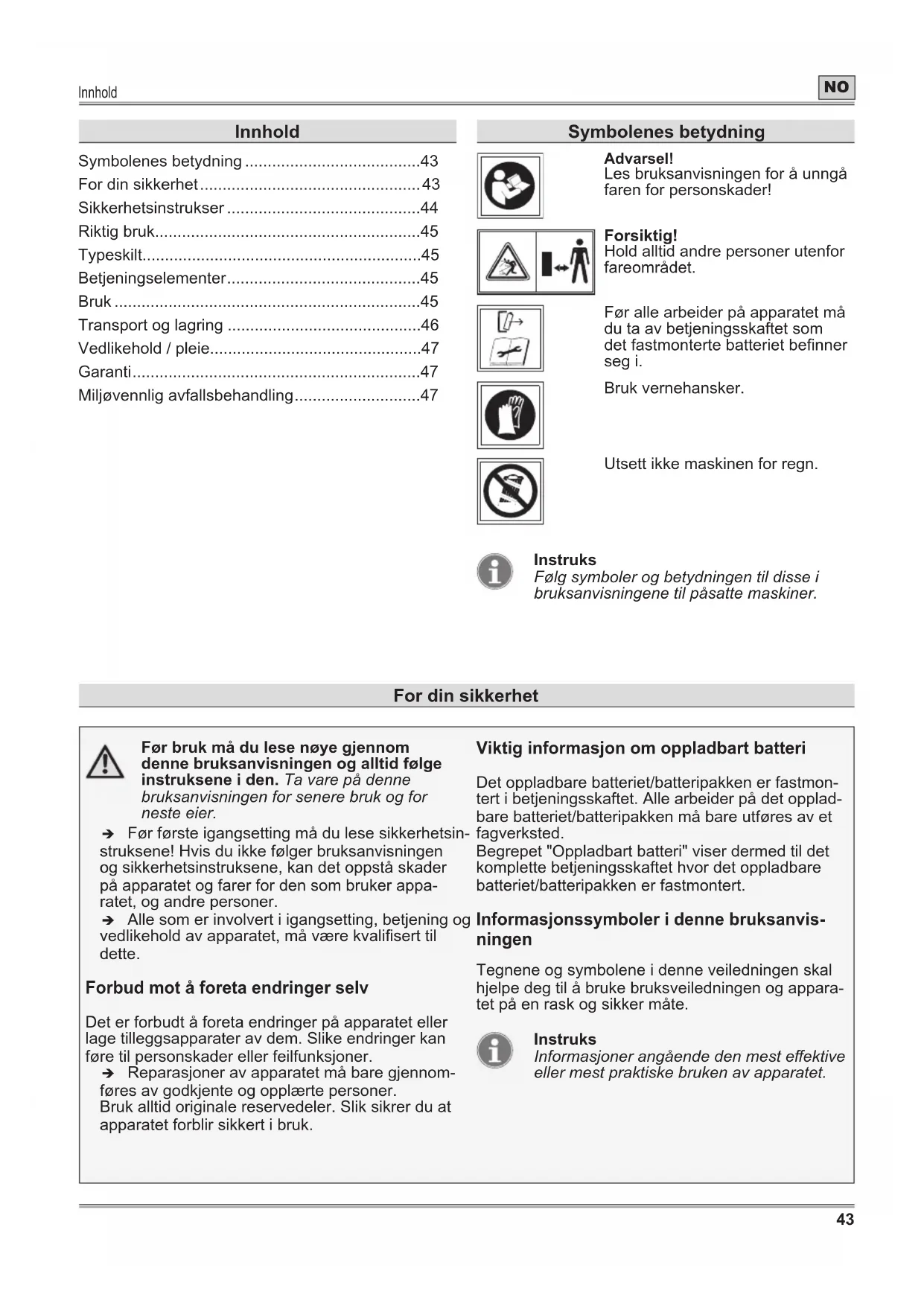

Transport og lagring ....46
Vedlikehold / pleie....47
Garanti....47
Miljøvennlig avfallsbehandling....47
Symbolenes betydning
Advarsel!
Les bruksanvisningen for å unngå faren for personskader!
Forsiktig!
Hold alltid andre personer utenfor fareområdet.
Før alle arbeider på apparatet må du ta av betjeningsskaftet som det fastmonterte batteriet befinner seg i.
Bruk vernehansker.
Utsett ikke maskinen for regn.
Instruks
Følg symboler og betydningen til disse i bruksanvisningene til påsatte maskiner.
For din sikkerhet
Før bruk må du lese nøye gjennom denne bruksanvisningen og alltid følge instruksene i den. Ta vare på denne bruksanvisningen for senere bruk og for neste eier.
→ Før første igangsetting må du lese sikkerhetsinstruksene! Hvis du ikke følger bruksanvisningen og sikkerhetsinstruksene, kan det oppstå skader på apparatet og farer for den som bruker apparatet, og andre personer.
→ Alle som er involvert i igangsetting, betjening og vedlikehold av apparatet, må være kvalifisert til dette.
Forbud mot å foreta endringer selv
Det er forbudt å foreta endringer på apparatet eller lage tilleggsapparater av dem. Slike endringer kan føre til personskader eller feilfunksjoner.
→ Reparasjoner av apparatet må bare gjennomføres av godkjente og opplærte personer. Bruk alltid originale reservedeler. Slik sikrer du at apparatet forblir sikkert i bruk.
Viktig informasjon om oppladbart batteri
Det oppladbare batteriet/batteripakken er fastmontert i betjeningsskaftet. Alle arbeider på det oppladbare batteriet/batteripakken må bare utføres av et fagverksted.
Begrepet "Oppladbart batteri" viser dermed til det komplette betjeningsskaftet hvor det oppladbare batteriet/batteripakken er fastmontert.
Informasjonssymboler i denne bruksanvisningen
Tegnene og symbolene i denne veiledningen skal hjelpe deg til å bruke bruksveiledningen og apparatet på en rask og sikker måte.
Instruks
Informasjoner angående den mest effektive eller mest praktiske bruken av apparatet.
For din sikkerhet
→ Handlingsskritt
Oppfordrer deg til å gjøre noe.
√ Handlingsresultat
Her finner du resultatet av en rekke av handlingsskritt.
[1]Posisjonsnummer
Posisjonsnumrene er merket med [ ] i teksten.
A Illustrasjonsmerking
Illustrasjoner er nummerert med bokstaver og merket i teksten.
Den definerte rekkefølgen til handlingsskritene er nummerert med bokstaver og merket i teksten.
Farenivåer
I denne bruksanvisningen benyttes følgende fare-nivåer for å beskrive mulige faresituasjoner:
FARE!
Den farlige situasjonen er nært forestående og kan medføre lette personskader og helt til død hvis tiltakene ikke følges.
ADVARSEL!
En farlig situasjon kan inntreffe og kan medføre alvorlige personskader og død hvis tiltakene ikke blir fulgt.
FORSIKTIG!
Den farlige situasjonen kan inntreffe og kan medføre lette eller mindre personskader hvis tiltakene ikke følges.
Obs!
Det kan oppstå en potensielt skadelig situasjon som kan føre til materielle skader hvis den ikke unngås.
Sikkerhetsinstruksenes struktur
FARE!
Faretype og -kilde!
Følger ved neglisjering
Hold betjeningsskaftet/batteriet unna regn og fuktighet.
Hold apparatet rent. Hvis apparatet blir skittent, er det fare for elektrisk støt.
Du må aldri kortslutte kontaktene på betjeningsskaftet/batteriet.
Hold betjeningsskaftet/batteriet som ikke brukes på avstand fra binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan forårsake en brokobling av kontaktene. En kortslutning mellom batterikontaktene kan forårsake forbrenninger eller brann.
Beskyttelse av deg selv og andre
Ved skader på det oppladbare batteriet og uriktig bruk kan det sive ut gass. Sørg da for god ventilasjon og oppsøk lege hvis du kjenner deg uvel. Gassen kan virke irriterende på luftveiene.
Ved feil bruk kan det komme væske ut av batteriet. Unngå kontakt med denne.
Skyll av med vann hvis du skulle komme i berøring med væsken. Hvis du får væske i øynene, oppsøk lege i tillegg. Batterivæske som kommer ut, kan føre til hudirritasjon eller forbrenninger.
Hold barn borte fra betjeningsskaftet/batteriet.
Barn må holdes under oppsyn for å sikre at de ikke leker med betjeningsskaftet/batteriet.
Dette apparatet kan brukes av barn fra 8 år samt av personer med begrensede fysiske, sansemessige eller psykiske ferdigheter eller manglende erfaring og kunnskap såfremt de holdes under oppsyn eller har fått opplæring i sikker bruk av betjeningsskaftet/batteriet og dermed forstår hvilke farer som er forbundet med å bruke det. Ellers er det fare for feil bruk og personskader.
Sikkerhetsinstrukser
Generelle sikkerhetsinstrukser
Før igangsetting må du se over betjeningsskaftet/batteriet etter skader.
Batterier med skader, feil eller deformasjoner må ikke brukes.
Batteriet må ikke utsettes for ild.
Du må bare lade opp batteriet med laderne godkjent av produsenten.
Lagre ikke betjeningsskaftet/batteriet på steder hvor temperaturen kan stige over 40 °C.
Følg alle anvisninger og informasjon i veiledningene til elektroverktøyene hvor betjeningsskaftet kan monteres.
Følg alle anvisningene og instruksene i veiledningen til laderen, som er beregnet til å lade batteripakken i betjeningsskaftet med.
Hvis laderen eller nettkabelen er skadet, trekk straks ut nettstøpselet. Reparasjoner må bare utføres av en autorisert fagbedrift. Betydelige farer for brukerne kan oppstå som følge av feil reparasjoner.
Riktig bruk
Betjeningsskaftet med det fastmonterte batteriet/batteripakken skal bare brukes med batteriverktøy/tilbehør godkjent av produsenten.
Lad batteriet/batteripakken utelukkende med lade- ren godkjent av produsenten. Informasjon om god- kjente ladere, batteriverktøy og tilbehør får du hos forhandleren eller direkte fra produsenten.
Typeskilt
Plassering
Typeskiltet befinner seg i betjeningsskaftet.
Instruks
Merkingen skal anses som et juridisk dokument, den må ikke endres eller gjøres uleselig.
Struktur E
1 Produsent
2 Modellnavn
3 Modellnummer
4 Serienummer
5 Apparatgruppe
6 Nominell spenning, strømtype/kapasitet/energi
7 Maksimal ladespenning
8 Maksimal ladestrøm
9 Type battericelle
10 Litium-ion-batteri
11 Gjenvinningssymbol
12 CE-merking
13 Opplysninger om avfallshåndtering
14 Konstruksjonsår
Betjeningselementer
Betjeningselementer A
1 Sperrebryter
2 På-/avbryter på håndtak
3 Håndtak
4 Holdeområde for hånd/festeområdet for ekstrautstyret midtgrep
5 Midtgrep*
6 Låseknapp
7 Kontaktplugg til batteripakken fastmontert i skaftet
*Ekstra tilbehør
Bruk
ADVARSEL!
Fare for personskader eller materielle skader.
Lad batteriet utelukkende med laderen godkjent av produsenten.
Instruks
Batteriet leveres delvis ladet. Før du tar batteriet i bruk, bør du lade det helt opp for å sikre full ytelse fra batteriet.
Instruks
Batteriet blir varmt under bruk. Lad utladde batterier innen en uke ettersom levetiden til batteriet reduseres sterkt der- som batteriet lagres i utladet tilstand.
Instruks
Litium-ion-batteriet kan lades opp fra hvilket som helst ladenivå, og ladingen kan avbrytes när som helst uten at batteriet tar skade av det.
Generell informasjon om batteriet
Under bruk er li-ion-batteriet beskyttet mot dyputlading og overopphetelse. Når batteriet er utladet, eller hvis batteritemperaturen overstiger 70°C, vil en sikring sørge for at elektroverktøyet blir slått av. Verktøyet slutter da å bevege seg.
→ Hvis batteriet blir overopphetet, må du la det kjøle seg ned.
Innstilling / montering av midtgrepet A B (ekstra tilbehør)
Instruks
Midtgrepet fås som ekstra tilbehør for betjenningsskaftet. Det brukes til enklere holding av betjenningsskaftet under arbeidet / bruken med ulike elektroverktøy slik som en trimme-enhet, hekksaks osv.
→ Åpne hurtigläsen på midtgre ^2 1.
→ Plasser midtgrepet på det frie festeområlet[4] til betjeningsskaftet i ønsket posisjon B 2.
Instruks
Midtgrepet må bare monteres på det frie området på betjeningsskaftet fordi dette området også brukes til justeringsbegrensning for midtgrepet.
→ Skyv midtgrepet til ønsket høyde, og still inn vinkelen (avhengig av utførelsen) B ③ ④.
→ Fest midtgrepet ved at du klapper hurtigspennespaken nedover B 5.
Koble betjeningsskaftet til elektroverktøyet C
→ Trykk på låseknappen [A] på betjeningsskaftet, og sett betjeningsskaftet i holderen til elektroverktøyet til låseknappen går i lås i holderen [B]①②.
Obs!
Kontroller at det läses riktig opp.
Ta betjeningsskaftet av elektroverktøyet D
Obs!
Slå av elektroverktøyet før du tar av betjeningsskaftet, og vent til elektroverktøyets alle bevegelige deler står stille.
→ Trykk läseknappen [A] på betjeningsskaftet ①.
→ Trekk betjeningsskaftet helt ut av holderen på elektroverktøyet [B] ②.
Instruks
Følg all informasjon og anvisninger i bruk-sanvisningene til elektroverktøyene som kan påmonteres samt laderen.
Transport og lagring
Transport
→ Sikre apparatet tilstrekkelig godt slik at det ikke sklir utilsiktet när du transporterer det på eller i et kjøretøy.
Instruks
Li-ion-batterier er omfattet av kravene i regelverket for farlig gods. Batteriene kan fraktes på vei av brukeren uten ytterligere pålegg. Ved forsendelse av tredjepart (f.eks. flytransport eller spedisjon) må bestemte krav til emballasje og merking overholdes. Ved forberedelse til sending må en ekspert på farlig gods involveres.
→ Send betjeningsskaftet med fastmontert batteri/batteripakke bare i tilfeller med uskadd betjenings-skaft.
- Åpne kontakter må dekkes til.
- Pakk inn betjeningsskaftet med det fastmonterte batteriet/batteripakken slik at det ikke kan bevege seg i emballasjen.
→ Eventuelle ytterligere nasjonale forskrifter må overholdes.
Lagring
→ Etter sesongen er over, må man gjennomføre en grundig rengjøring av apparatet.
→ Lagre alltid apparatet på et tørt og trygt sted, utilgjengelig for barn.
→ Oppbevar betjeningsskaftet med det fastmonterte batteriet på et kjølig og tørt sted. Anbefalt lager-temperatur er ca. 0–23 °C.
→ Hold betjeningsskaftet og spesielt tilhørende plastdeler på avstand fra bremsevæske, bensin, jordoljeholdige produkter, smøreoljer etc. Disse inneholder kjemiske stoffer som kan skade, angripe eller ødelegge betjeningsskaftets plastdeler. Gjødsel og andre hagekjemikalier inneholder stoffer som kan virke sterkt korroderende på betjeningsskaftets metalldeler. Oppbevar derfor betjeningsskaftet ikke i nærheten av slike stoffer.
→ Lad batteriet før lagring.
→ Hvis batteriet ikke skal brukes på en stund, bør det lades opp.
Instruks
Til oppbevaring skal betjeningsskaftet med det fastmonterte batteriet ha et ladenivå på cirka 60 %.
Betjeningsskaftet kan settes i og lagres uten problemer i den tiltenkte laderen frem til neste bruk eller over en lengre lagringsperiode. Trekk likevel nettstøpselet til laderen ut av kontakten når du gjør dette.
Vedlikehold / pleie
ADVARSEL!
Fare for personskader eller materielle skader.
Betjeningsskaftet, hvor batteripakken er fastmontert, må aldri åpnes.
Rengjørings- og vedlikeholdsarbeider må bare foretas när betjeningsskaftet (batteriet) er koblet fra laderen / elektroverktøyet.
Bruk ikke vann til rengjøring av betjeningsskaftet, akkumulatoren eller laderen.
Vedlikehold må kun utføres av kvalifiserte fagfolk.
→ Hold betjeningsskaftet rent og tørt.
→ Rengjør kontaktene til betjeningsskaftet med en myk, tørr klut.
Garanti
I hvert land gjelder vårt firmas garantibestemmelser eller de fra importøren. Feil på maskinen blir reparert gratis i henhold til ans- varsbetingelsene, dersom årsaken skulle skyldes material- eller produksjonsfeil. Hvis du påberoper deg garantien, ber vi deg kontakte forhandleren eller et av våre kontorer.
Miljøvennlig avfallsbehandling
Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Batterier:
Batterier må ikke kastes i restavfall eller i vannet eller brennes opp. Batterier må kildesorteres, resirkuleres eller kasseres på en miljøvennlig måte.
Elektroverktøy (uten batterier):
Kast aldri elektroverktøy i husholdningsavfallet!
Lever det til et godkjent avfallsmottak.
Viktig informasjon om avfallshåndtering Betjeningsskaftet har et li-ion-batteri som ikke kan skiftes ut. Fjern li-ion-batteriet etter elektroverktøyets bruksslutt (etter endt leve-tid) i henhold beskrivelsen nedenfor, og kast hele batteriet (med kabel, mikrobryter og plasttilkoblingsstykke) i henhold til gjeldende forskrifter på en egnet resirkuleringsstasjon eller mottakssted for el-avfall.
- Fjern plastdekslene på håndtaket til høyre hushalvdel ved hjelp av en vanlig skrutrekker Fa.
- Fjern de 7 skruene til hushalvdelene på håndtaket Fb.
- Fjern de to hushalvdelene til håndtaket for å legge mikrobryteren fri Fc.
- Bøy holdeknasten til røret opp på nedre del av skaftet ved hjelp av en skrutrekker for senere å kunne fjerne plasttilkoblingsstykket Fd.
- Fjern läseknappen ved hjelp av skrutrekker Fe.
- Trekk hele batteriet med kabel og mikrobryter ut av røret i betjeningsskaftet Ff ved å trekke i plast- tilkoblingsstykket [A].
- Ta av alle kontaktstedene.
- Kast den uttatte batteripakken komplett med kabel, mikrobryter og plasttilkoblingsstykke på en egnet resirkuleringsstasjon eller mottak for el-avfall.
