| Produkttyp | Manöverhandtag med integrerat batteri för trädgårdsverktyg |
| Märke | Wolf Garten |
| Modell | BS 140 eM |
| Strömförsörjning | Integrerat litiumjonbatteri, ej avtagbart |
| Märkspänning | 14,4 V (uppskattning för ett 140 eM-verktyg) |
| Batterikapacitet | 2,0 Ah (vanlig uppskattning för denna typ) |
| Mått (L x B x H) | Cirka 100 x 40 x 30 cm (uppskattning) |
| Vikt | Cirka 1,5 kg (uppskattning) |
| Kompatibilitet | Verktyg och tillbehör godkända av tillverkaren (häcksaxar, grästrimmare, etc.) |
| Kompatibel laddare | Laddare godkänd av Wolf Garten (specifik för modellen) |
| Huvudfunktioner | Strömställare på/av, spärrbrytare, extra mittgrepp |
| Säkerhet | Skydd mot totalurladdning och överhettning, automatisk avstängning vid överhettning |
| Underhåll och rengöring | Rengör kontakterna med en torr trasa, håll handtaget rent och torrt |
| Rekommenderad förvaringstemperatur | 0 till 23 °C |
| Laddningsnivå före förvaring | Cirka 60 % |
| Garanti | Enligt tillverkarens eller importörens bestämmelser |
| Reservdelar och reparerbarhet | Reparationer endast av auktoriserad verkstad; originalreservdelar |
| Allmän information | Får inte utsättas för regn; använd skyddshandskar; läs manualen före användning |
| Avfallshantering | Får inte slängas i hushållssoporna; återvinn på godkänd återvinningsstation |
Vanliga frågor - BS 140 eM Wolf Garten
Användarfrågor om BS 140 eM Wolf Garten
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Tillbehör för trädgårdsverktyg i PDF-format gratis! Hitta din manual BS 140 eM - Wolf Garten och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. BS 140 eM av märket Wolf Garten.

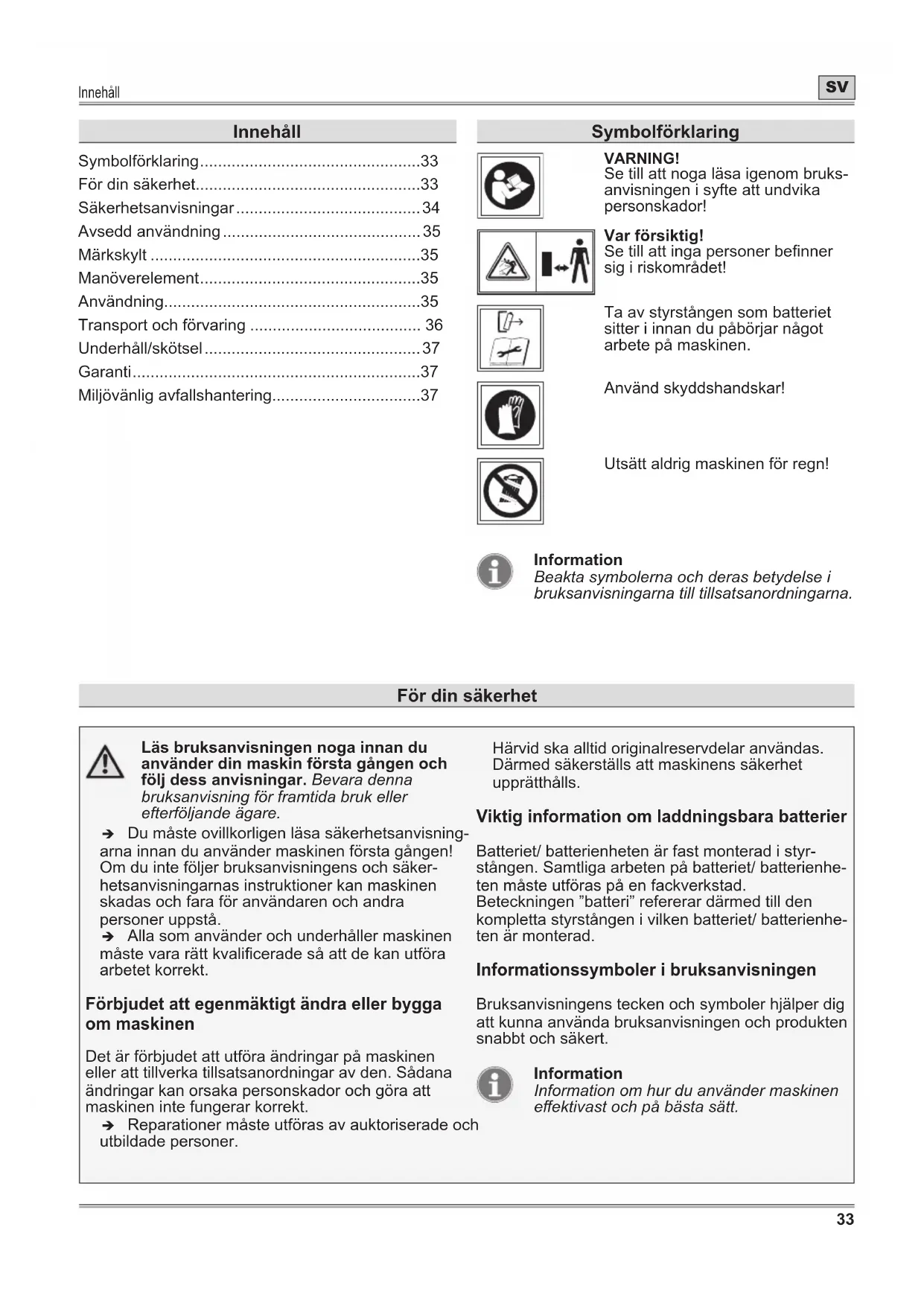

BRUKSANVISNING BS 140 eM Wolf Garten
Symbolförklaring....33
För din säkerhet....33
Avsedd användning 35
Märkskylt 35
Manöverelement....35
Användning....35
Transport och förvaring 36
Underhåll/skötsel 37
Garanti....37
Miljövänlig avfallshantering....37
Symbolförklaring
WARNING!
Se till att noga läsa igenom bruksanvisningen i syfte att undvika personskador!
Var försiktig!
Se till att inga personer befinner sig i riskområdet!
Ta av styrstången som batteriet sitter i innan du påbörjar något arbete på maskinen.
Använd skyddshandskar!
Utsätt aldrig maskinen för regn!
Information
Beakta symbolerna och deras betydelse i bruksanvisningarna till tillsatsanordningarna.
För din säkerhet
Läs bruksanvisningen noga innan du använder din maskin första gången och följ dess anvisningar. Bevara denna bruksanvisning för framtida bruk eller efterföljande ägare.
→ Du måste ovillkorligen läsa säkerhetsanvisningarna innan du använder maskinen första gången! Om du inte följer bruksanvisningens och säkerhetsanvisningarnas instruktioner kan maskinen skadas och fara för användaren och andra personer uppstå.
→ Alla som använder och underhåller maskinen måste vara rätt kvalificerade så att de kan utföra arbetet korrekt.
Förbjudet att egenmäktigt ändra eller bygga om maskinen
Det är förbjudet att utföra ändringar på maskinen eller att tillverka tillsatsanordningar av den. Sådana ändringar kan orsaka personskador och göra att maskinen inte fungerar korrekt.
→ Reparationer måste utföras av auktoriserade och utbildade personer.
Härvid ska alltid originalreservdelar användas. Därmed säkerställs att maskinens säkerhet upprätthålls.
Viktig information om laddningsbara batterier
Batteriet/ batterienheten är fast monterad i styrstången. Samtliga arbeten på batteriet/ batterienheten måste utföras på en fackverkstad.
Beteckningen "batteri" refererar därmed till den kompletta styrstången i vilken batteriet/ batterienheten är monterad.
Informationssymboler i bruksanvisningen
Bruksanvisningens tecken och symboler hjälper dig att kunna använda bruksanvisningen och produkten snabbt och säkert.
Information
Information om hur du använder maskinen effektivast och på bästa sätt.
För din säkerhet
→ Åtgärdssteg
Uppmanar dig att agera.
√ Åtgärdsresultat
Här anges resultatet av en serie åtgårdssteg.
[1] Positionsnummer
Positionsnummer anges inom hakparenteser [ ] i texten.
A Bildmärkning
Bilderna i bruksanvisningen är märkta med bokstäver som anges i texten.
① Arbetstegsnummer
Om arbetsstegen ska utföras i en viss ordningsföljd är de numrerade och anges i texten.
Riskgradering
I den här bruksanvisningen används nedanstående riskgradering för att ange potentiellt farliga situationer:
FARA!
En omedelbart föreliggande fara som leder till allvarliga skador eller dödsfall om angivna åtgärder inte följs.
WARNING!
En farlig situation kan uppstå som leder till allvarliga skador eller dödsfall om angivna åtgärder inte följs.
VAR FÖRSIKTIG!
En farlig situation kan uppstå som leder till lätta eller obetydliga skador om angivna åtgärder inte följs.
Observera!
En eventuellt farlig situation kan uppstå som leder till sakskador om den inte undviks.
Farans typ och orsak!
Följder om anvisningar ignoreras.
Åtgärder för att förebygga faran.
Styrstången/ batteriet får inte komma i kontakt med regn eller väta.
Håll maskinen i rent skick. Smuts utgör en risk för elstötar.
Styrstångens/ batteriets kontakter får aldrig kortslutas.
En styrstång/ ett batteri som inte används ska hållas på avständ från häftklamrar, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan orsaka att kontakterna överbryggas. Risk för brännskador eller brand vid kortslutning i batteriets kontakter.
Din och andras säkerhet
Ångor kan läcka ut om batteriets skadas eller hanteras osakkunnigt. Vädra utrymmet och uppsök läkare om du får besvär. Ångorna kan irritera luftvägarna.
Vid felaktig hantering kan vätska rinna ut ur batteriet. Undvik kontakt med batterivätska. Spola med vatten om du råkar komma i kontakt med vätskan. Om du får batterivätska i ögonen ska du dessutom kontakta läkare. Batterivätska som runnit ut kan orsaka hudirritation eller brännskador.
Styrstången/ batteriet ska förvaras utom räckhåll för barn.
Håll uppsikt över barn så att de inte leker med styrstängen/ batteriet.
Denna maskin kan användas av barn över 8 år samt av personer med nedsatt fysisk, sensorisk och psykisk förmåga samt av personer som saknar kunskap om och erfarenhet av maskinen om de står under uppsikt eller har instruerats om hur styrstången/ batteriet hanteras på ett säkert sätt, och förstår vilka faror som är förbundna med detta. I annat fall finns det risk för att det hanteras fel och för personskador.
Allmänna säkerhetsanvisningar
Se efter om styrstången/ batteriet är skadat innan du använder det första gången.
Använd inte batterier som är skadade, defekta eller deformerade.
Batteriet får inte utsättas för eld.
Batteriet får endast laddas med en laddare som har godkänts av tillverkaren.
Styrstången/ batteriet ska inte förvaras på ställen där temperaturen kan stiga över 40° C.
Beakta alla instruktioner och anvisningar i bruksanvisningarna till sådana elektriska verktyg som kan monteras på styrstången.
Beakta alla instruktioner och anvisningar i bruksanvisningen till laddaren som är avsedd för att ladda batterienheten i styrstången.
Dra omedelbart ut elkontakten om laddaren eller elkontakten är skadade. Reparationer måste utföras av en auktoriserad fackverkstad. Felaktigt utförda reparationer kan utsätta användaren för allvarliga faror.
Avsedd användning
Styrstången med det fast monterade batteriet/batterienheten är endast avsedd för de batteridrivna verktyg/tillbehör som har godkänts av tillverkaren. Batteriet/batterienheten får endast laddas med laddaren som har godkänts av tillverkaren. Information om godkända laddare, batteridrivna verktyg och tillbehör kan du få från din återförsäljare eller direkt från tillverkaren.
Märkskylt
Placering
Märkskylten finns på styrstången.
Information
Märkningen gäller som certifikat och får inte ändras eller göras oläslig.
Struktur E
1 Tillverkare
2 Modellnamn
3 Modellnummer
4 Serienummer
5 Maskingrupp
6 Märkspänning, strömtyp/kapacitet/energi
7 Maximal laddningsspänning
8 Maximal laddningsström
9 Celltyp
10 Litium-jonbatteri
11 Återvinningssymbol
12 CE-märkning
13 Avfallshantering
14 Tillverkningsår
Manöverelement A
1 Inkopplingsspärr
2 Till-/frånbrytare på handtaget
3 Handtag
4 Greppområde för handen/monteringsområde för tillvalt mitthandtag
5 Mitthandtag*
6 Snabblås
7 Kontaktdon för batterienheten som är monterad i stången *tillbehör som tillval
Användning
WARNING!
Risk för person- och sakskador.
Batteriet får endast laddas med den laddare som godkänts av tillverkaren.
Information
Batteriet är delvis laddat vid leveransen. Ladda upp batteriet helt innan det används första gången för att säkerställa batteriets fullständiga kapacitet.
Information
Batteriet blir varmt under drift.
Ladda urladdade batterier inom en vecka, eftersom batteriets livslängd förkortas påtagligt om det förvaras i urladdat skick.
Information
Litium-jonbatteriet kan laddas upp oavsett hur mycket laddning som är kvar. Laddningen kan avbrytas när som helst utan att batteriet skadas.
Allmän information om batteriet
Li-jonbatteriet skyddas mot djupurladdning och överhettning under användning. Om batteriet är urladdat eller dess temperatur är högre än 70 °C stänger en säkerhetskoppling av det elektriska verktygeeriet skyddas mot djuput: verktygets rörelser upphör.
→ Låt batteriet svalna om det är överhettat.
Montera / ställa in mitthandtaget A B
(tillbehör som tillval)
Information
Mitthandtaget finns som tillbehör som tillval för styrstången. Med mitthandtaget kan styrstången hållas lättare under arbetet / vid användning av olika elektriska verktyg, t.ex. trimmerenhet, häcksaxenhet.
→ Öppna snabblåset vid mitthandta ret 1.
→ Placera mitthandtaget i avsedd positG 2 på det ommantlade monteringsområdet A [4] på styrstången.
Information
Mitthandtaget får endast monteras på det ommantlade området på styrstången efter- som detta område samtidigt fungerar som justeringsbegränsning för mitthandtaget.
→ Skjut mitthandtaget till önskad höjd och ställ in vinkeln (beroende på utförande) B ③ ④.
→ Fixera mitthandtaget genom att fälla ner snabbspännspaken B 5.
Ansluta styrstången till det elektriska verktyget C
→ Tryck på styrstångens snabblås [A] och sätt in styrstången i det elektriska verktygets fäste tills snabblåset snäpper fast i fästet [B] ① ②.
Observera!
Var noga med att snabblåset snäpper fast.
Ta av styrstången från det elektriska verktyget D
Observera!
Slå ifrån det elektriska verktyget innan styrstången tas av och vänta tills alla rörliga delar i det elektriska verktyget har stannat.
→ Tryck på snabblåset [A] på styrstången ①.
→ Dra ut styrstången helt ur fästet i det elektriska verktyget [B] ②.
Information
Beakta alla instruktioner och anvisningar i bruksanvisningarna till monterbara elektriska verktyg samt till laddaren.
Transport och förvaring
Transport
→ Säkra maskinen ordentligt så att den inte kan glida om den ska transporteras på eller i ett fordon.
Information
Li-jonbatterier räknas som farligt gods. Användaren får transportera batterierna på allmän väg utan speciella begränsningar. Vid frakt som ombesörjs av tredje part (t.ex. flygfrakt eller spedition) finns speciella krav på förpackningar och märkning. I dessa fall måste fraktgodset förberedas av en specialist på farligt gods.
→ Styrstången får endast transporteras med fast monterade batterier / batterienhet om styrstången är oskadad.
- Tejpa över öppna kontakter.
- Packa styrstången med fast monterat batteri / batterienhet så att den inte kan förflyttas i förpackningen.
→ Eventuella ytterligare nationella bestämmelser måste följas.
Förvaring
→ Rengör maskinen noga efter varje säsong.
→ Maskinen ska alltid förvaras på en torr, säker plats och utom räckhåll för barn.
→ Förvara styrstången med fast monterat batteri på en sval och torr plats. Rekommenderad förvaringstemperatur ca 0 - 23 °C.
→ Se till att styrstången, och i synnerhet dess delar av plast, inte kommer i kontakt med bromsvätska, bensin, produkter som innehåller petroleum, penetrerande oljor o.s.v. Dessa innehåller kemiska substanser som kan skada, angripa eller förstöra styrstångens plastdelar.
Gödselmedel och andra trädgårskemikalier innehåller ämnen som kan ha en kraftig korrosiv inverkan på styrstångens metalldelar. Därför ska du inte förvara styrstången i närheten av dessa ämnen.
→ Ladda batteriet innan det ska förvaras.
→ Ladda batteriet om det inte ska användas en längre tid.
Information
Innan styrstången läggs undan för förvaring ska det fast monterade batteriets laddningsnivå uppgå till ca 60 %.
Styrstången kan utan vidare sättas in i och förvaras i den avsedda laddaren fram till nästa användning eller för en längre tids förvaring. Tänk på att laddarens elkontakt ska dras ut ur vägguttaget.
Underhåll/skötsel
WARNING!
Risk för person- och sakskador.
Öppna aldrig styrstången i vilken batterienheten är monterad.
Rengöring och underhåll får endast utföras när styrstången (batteri) har kopplats loss från laddaren / det elektriska verktyget.
Använd inte vatten för att rengöra styrstången, det monterade elektriska verktyget eller laddaren.
Underhåll ska endast utföras av en kvalificerad fackman eller på en specialistverkstad.
→ Se till att styrstången är ren och torr.
→ Rengör styrstångens kontakter med en mjuk, torr duk.
Garanti
För varje land gäller de garantibestämmelser som överlämnas av vårt företag eller av importören. Eventuella störningar på maskinen repareras kostnadsfritt under garantitiden om orsaken är material- eller tillverkningsfel. Kontakta din återförsäljare eller närmast liggande filial om du behöver utnyttja garantin.
Miljövänlig avfallshantering
Elmaskiner, tillbehör och förpackningar måste återvinnas miljövänligt.
Batterier:
Batterier får inte kastas bland hushållsso- por, i öppen eld eller i vattendrag. Batterier mäste deponeras, återvinnas eller avfalls- hanteras miljövänligt.
Elektriska verktyg (utan batterier):
Får inte kastas
bland hushållssoporna! Lämna in dem till deponeringsstation.
Viktig information om avfallshantering
Styrstången innehåller ett li-jon batteri som inte kan bytas ut. Ta ut li-jonbatteriet när det elektriska verktyget är förbrukat (när maskinens livstid är över) enligt beskrivningen nedan och avfallshantera hela batteriet (inklusive kabel, mikrobrytare och plastanslutning), i enlighet med gällande föreskrifter och lämna in det till en passande återvinningscentral eller deponi.
- Använd en skruvmejsel och ta av plastskydden på handtagets högra hälft Fa.
- Skruva ur de 7 skruvarna på handtagets båda hälfter Fb.
- Ta bort handtagets båda hälfter för att frilägga mikrobrytaren Fc.
- Använd en skruvmejsel för att böja rörets tungor uppåt i slutet av stängen så att du kan ta av plastanslutningen senare Fd.
- Använd en skruvmejsel för att ta bort fasthakningsknappen Fe.
- Dra i plastanslutningen [A] för att dra ut hela batteriet inklusive kabeln och mikrobrytaren ur styrstångens rör F f.
- Tejpa över alla kontaktpunkter.
- Avfallshantera batterienheten du just har tagit bort, komplett med kabel, mikrobrytare och plastanslutning, på en passande återvinningsstation eller deponi.
