BEDIENUNGSANLEITUNG BS 140 eM Wolf Garten

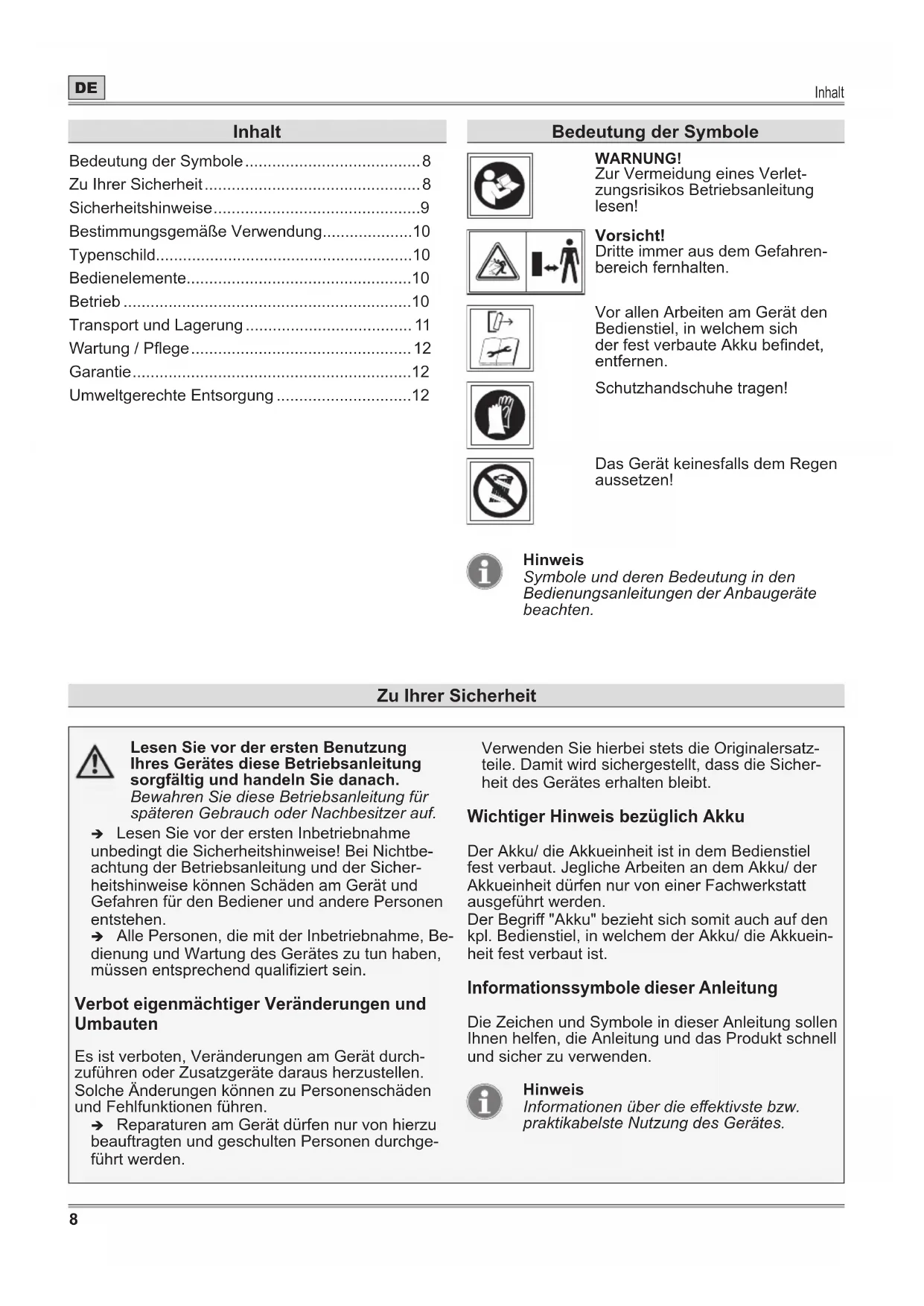

(Originalbetriebsanleitung)
EN English 13
Bedeutung der Symbole 8
Zu Ihrer Sicherheit......8
Sicherheitshinweise....9
Bestimmungsgemäße Verwendung......10
Typenschild....10
Bedienelemente....10
Betrieb 10
Transport und Lagerung 11
Wartung / Pflege....12
Garantie....12
Umweltgerechte Entsorgung 12
Bedeutung der Symbole
WARNUNG!
Zur Vermeidung eines Verletzungsrisikos Betriebsanleitung lesen!
Vorsicht!
Dritte immer aus dem Gefahrenbereich fernhalten.
Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.
Schutzhandschuhe tragen!
Das Gerät keinesfalls dem Regen aussetzen!
Hinweis
Symbole und deren Bedeutung in den Bedienungsanleitungen der Anbaugeräte beachten.
Zu Ihrer Sicherheit
Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.
→ Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise! Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
→ Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.
Verbot eigenmächtiger Veränderungen und Umbauten
Es ist verboten, Veränderungen am Gerät durchzuführen oder Zusatzgeräte daraus herzustellen. Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.
→ Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen durchgeführt werden.
Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Wichtiger Hinweis bezüglich Akku
Der Akku/ die Akkueinheit ist in dem Bedienstiel fest verbaut. Jegliche Arbeiten an dem Akku/ der Akkueinheit dürfen nur von einer Fachwerkstatt ausgeführt werden.
Der Begriff "Akku" bezieht sich somit auch auf den kpl. Bedienstiel, in welchem der Akku/ die Akkueinheit fest verbaut ist.
Informationssymbole dieser Anleitung
Die Zeichen und Symbole in dieser Anleitung sollen Ihnen helfen, die Anleitung und das Produkt schnell und sicher zu verwenden.
Hinweis
Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.
Zu Ihrer Sicherheit
→ Handlungsschritt
Fordert Sie zum Handeln auf.
√ Handlungsergebnis
Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten.
[1] Positionsnummer
Positionsnummern sind im Text mit eckigen Klammern [ ] gekennzeichnet.
A Illustrationskennzeichnung
Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.
① Handlungsschrittnummer
Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.
Gefahrenstufen
In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:
GEFAHR!
Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
WARNUNG!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
VORSICHT!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen.
Achtung!
Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.
Aufbau von Sicherheitshinweisen
GEFAHR!
Art und Quelle der Gefahr!
→Folgen bei Nichtbeachtung
Maßnahme zur Gefahrenabwehr
Sicherheitshinweise
Elektrische Sicherheit
➢ Halten Sie den Bedienstiel/ Akku von Regen und Nässe fern.
Halten Sie das Gerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Schließen Sie die Kontakte des Bedienstieles/Akkus niemals kurz.
Halten Sie den nicht benutzen Bedienstiel/ Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Selbst- und Personenschutz
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
- Halten Sie Kinder von dem Bedienstiel/ Akku fern. - Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Bedienstiel/ Akku spielen.
Sicherheitshinweise
Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, sofern sie beaufsichtigt und bezüglich dem sicheren Umgang mit dem Bedienstiel/ Akku eingewiesen wurden und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.
Allgemeine Sicherheitshinweise
Nehmen Sie vor der Inbetriebnahme eine Sichtprüfung des Bedienstieles/ Akkus auf Beschädigungen vor.
➢ Verwenden Sie keine beschädigten, defekten oder deformierten Akkus.
Setzten Sie den Akku nicht dem Feuer aus.
Laden Sie den Akku nur mit Ladegeräten, die vom Hersteller freigegeben sind.
Lagern sie den Bedienstiel/ Akku nicht an Orten, an denen die Temperatur 40° C überschreiten kann.
Beachten Sie alle Anweisungen und Hinweise der Elektrowerkzeug-Anleitungen, an welchen der Bedienstiel montiert werden kann.
Beachten Sie alle Anweisungen und Hinweise der Anleitung des Ladegerätes, welches zum Laden der Akkueinheit in dem Bedienstiel vorgesehen ist.
Ist das Ladegerät oder das Netzkabel beschädigt, sofort den Netzstecker ziehen. Reparaturen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Bestimmungsgemäße Verwendung
Der Bedienstiel mit dem fest verbauten Akku/ Akkueinheit ist nur zum Einsatz in dem vom Hersteller freigegebenen Akkuwerkzeugen/Zubehör bestimmt. Der Akku/die Akkueinheit darf nur mit dem vom Hersteller freigegebenen Ladegerät aufgeladen werden. Informationen von freigegebenen Ladegeräten, Akkuwerkzeugen und Zubehören erhalten Sie von ihrem Verkäufer oder direkt vom Hersteller.
Typenschild
Lage
Das Typenschild befindet sich am Bedienstiel.
Hinweis
Die Kennzeichnung besitzt Urkundenwert und darf nicht verändert oder unkenntlich gemacht werden.
Aufbau E
1 Hersteller
2 Modellname
3 Modellnummer
4 Seriennummer
5 Gerätegruppe
6 Bemessungsspannung, Stromart/Kapazität/Energie
7 Maximale Ladespannung
8 Maximaler Ladestrom
9 Zellentyp
10 Lithium-Ionen-Akku
11 Recyclingsymbol
12 CE-Kennzeichung
13 Entsorgungshinweis
14 Baujahr
Bedienelemente
Bedienelemente A
1 Einschaltsperrschalter
2 Ein-/Ausschalter am Handgriff
3 Handgriff
4 Haltebereich für die Hand/Besfestigungsbereich für den optionalen Mittelgriff
5 Mittelgriff*
6 Einrastknopf
7 Kontaktstecker der fest in dem Stiel verbauten Akkueinheit *optionales Zubehör
Betrieb
WARNING!
Gefahr von Verletzungen oder Sachschäden.
Akku ausschließlich mit dem vom Hersteller freigegebenem Ladegerät laden.
Hinweis
Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.
Hinweis
Der Akku erwärmt sich während des Betriebs.
Laden Sie entladene Akkus innerhalb einer Woche auf, da sich die Lebensdauer des Akkus stark vermindert, wenn der Akku in entladenem Zustand gelagert wird.
Hinweis
Der Lithium-Ionen Akku kann in jedem La-dezustand geladen werden und die Ladung kann jederzeit unterbrochen werden, ohne dem Akku zu schaden.
Allgemeine Hinweise zum Akku
Während dem Einsatz ist der Li-Ionen Akku gegen Tiefentladung und Überhitzung geschützt. Bei entladenem Akku und bei einer Akkutemperatur von über 70°C wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: das Einsatzwerkzeug bewegt sich nicht mehr.
→ Lassen Sie den Akku bei Überhitzung abkühlen.
Mittelgriff montieren / einstellen A B (optionales Zubehör)
Hinweis
Der Mittelgriff ist als optionales Zubehör für den Bedienstiel erhältlich. Er dient zur leichteren Haltung des Bedienstieles während der Arbeit / dem Einsatz mit den verschiedensten Elektrowerkzeugen wie Trimmereinheit, Heckenschereneinheit usw.
→ Öffnen Sie den Schnellverschluss am Mittelgriff
B ①.
→ Platzieren Sie den Mittelgriff am ummantelten Befestigungsbereich A [4] des Bedienstieles an der gewünschten Position B ②.
Hinweis
Der Mittelgriff darf nur am ummantelten Bereich des Bedienstieles montiert werden, da dieser Bereich gleichzeitig als Verstellbegrenzung für den Mittelgriff dient.
→ Schieben Sie den Mittelgriff in die gewünschte Höhe und stellen Sie die Neigung (je nach Ausführung) ein B 3 4.
→ Befestigen Sie den Mittelgriff, indem Sie den Schnellspannhebel schließen B ⑤.
Bedienstiel mit Elektrowerkzeug verbinden C
→ Drücken Sie den Einrastknopf [A] am Bedienstiel und stecken Sie den Bedienstiel in die Aufnahme des Elektrowerkzeuges, bis der Einrastknopf in der Aufnahme [B] einrastet ① ②.
Achtung!
Achten Sie auf korrekte Einrastung.
Bedienstiel an dem Elektrowerkzeug entfernen D
Achtung!
Elektrowerkzeug vor dem Entfernen des Bedienstieles ausschalten und den Stillstand aller beweglichen Teile des Elektrowerkzeuges abwarten.
→ Drücken Sie den Einrastknopf [A] am Bedienstiel ①.
→ Ziehen Sie den Bedienstiel aus der Aufnahme der des Elektrowerkzeuges [B] ganz heraus ②.
Hinweis
Beachten Sie alle Hinweise und Anweisungen aus den Bedienungsanleitungen der anbaufähigen Elektrowerkzeuge sowie des Ladegerätes.
Transport und Lagerung
Transport
→ Sichern Sie das Gerät ausreichend gegen unbeabsichtigtes Verrutschens, wenn Sie es auf oder in einem Fahrzeug transportieren.
Hinweis
Li-Ionene-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z. B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackungen und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgut-Experte hinzugezogen werden.
→ Versenden Sie den Bedienstiel mit den fest verbauten Akkus / der Akkueinheit nur bei unbeschädigtem Bedienstiel.
- Kleben Sie offene Kontakte ab.
- Verpacken Sie den Bedienstiel mit dem fest verbauten Akku / der Akkueinheit so, dass keine Bewegung in der Verpackung möglich ist.
→ Eventuelle weiterführende nationale Vorschriften sind zu beachten.
Lagerung
→ Führen Sie nach jeder Saison eine gründliche Reinigung an Ihrem Gerät durch.
→ Lagern Sie das Gerät stets an einem trockenen und sicheren Ort, welcher unzugänglich für Kinder ist.
→ Lagern Sie den Bedienstiel mit dem fest verbauten Akku an einem kühlen und trockenen Ort. Empfohlene Lagertemperatur ca. 0 - 23 °C.
→ Halten Sie den Bedienstiel und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, erdölhaltigen Produkten, Kriechölen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile des Bedienstiels beschädigen, angreifen oder zerstören können.
Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile des Bedienstieles wirken können. Lagern Sie den Bedienstiel daher nicht in der Nähe dieser Stoffe.
→ Laden Sie den Akku vor der Lagerung auf.
→ Laden Sie den Akku bei längerem Nichtgebrauch auf.
Hinweis
Zur Lagerung sollte der Bedienstiel mit fest verbautem Akku einen Ladezustand von ca. 60 % haben.
Der Bedienstiel kann bedenkenlos in dem dafür vorgesehenen Ladegerät bis zur nächsten Benutzung bzw. für eine längere Lagerung eingesteckt und gelagert werden. Entfernen Sie hierzu jedoch den Netzstecker des Ladegerätes aus der Netzsteckdose.
Wartung / Pflege
WARNUNG!
Gefahr von Verletzungen oder Sachschäden.
➢ Öffnen Sie niemals den Bedienstiel, in welchem die Akkueinheit fest verbaut ist.
➢ Reinigungs- und Pflegearbeiten dürfen nur vorgenommen werden, wenn der Bedienstiel (Akku) vom Ladegerät / Elektrowerkzeug getrennt ist.
Verwenden Sie kein Wasser zum Reinigen des Bedienstieles, der Elektroanbauwerkzeuge oder des Ladegerätes.
Lassen Sie Wartungsarbeiten ausschließlich von einer qualifizierten Fachkraft durchführen.
→ Halten Sie den Bedienstiel sauber und trocken.
→ Reinigen Sie die Kontakte des Bedienstieles mit einem weichen und trockenen Tuch.
Garantie
In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegeben Garantiebestimmungen.
Störungen beseitigen wir an Ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.
Umweltgerechte Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.
Akkus/Batterien:
Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien müssen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.
Elektrowerkzeug (ohne Akkus/Batterien):
Werfen Sie das Elektrowerkeug nicht in den Hausmüll! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.
Wichtiger Hinweis zur Entsorgung
Der Bedienstiel enthält einen nicht aus- tauschbaren Li-Ionen Akku. Entfernen Sie den LI-Ionen Akku, nach dem Gebrauch- sende (Ende der Gerätelebensdauer) des Elektrowerkzeuges, gemäß der nachfolgen- den Beschreibung und entsorgen Sie den kompletten Akku (mit Kabel, Mikroschalter und Kunststoffanschlussstück), entspre- chend den gültigen Vorschriften, bei einer geigneten Recycling- bzw. Altgerätesammel- stelle.
- Entfernen Sie die Kunststoffabdeckungen am Handgriff der rechten Gehäusehälfte mittels eines Schlitzschraubendrehers Fa.
- Entfernen Sie die 7 Schrauben der Gehäusehälften am Handgriff Fb.
- Entfernen Sie die beiden Gehäusehälften des Handgriffs um den Mikroschalter freizulegen Fc.
- Biegen Sie am unteren Ende des Stieles, mithilfe eines Schlitzschraubendrehers, die Haltenase des Rohres nach oben, um später das Kunststoffanschussstück entfernen zu können Fd.
- Entfernen Sie den Eintrastknopf mitthilfe eines Schlitzschraubendrehers Fe.
- Ziehen Sie den kompletten Akku, mit Kabel und Mikroschalter, durch Ziehen an dem Kunststoffanschlussstück [A], aus dem Rohr des Bedienstieles [Ff].
- Kleben Sie alle Kontaktstellen ab.
- Entsorgen Sie die soeben entnommene Akku-einheit komplett mit Kabel, Mikroschalter und Kunststoffanschlussstück, bei einer geeigneten Recycling- bzw. Altgerätesammelstelle.
