Produkttyp	Elektrische Kettensäge
Marke	Wolf Garten
Modell	CSA 700
Führungsschienenlänge	35 cm
Motorleistung	2000 W
Netzspannung	230 V / 50 Hz
Gewicht	4,5 kg
Öltankkapazität	150 ml
Leerlaufkettengeschwindigkeit	12 m/s
Kettentyp	Oregon 91VXL
Kettenteilung	3/8 Zoll
Treibglieddicke	0,050 Zoll
Anzahl der Treibglieder	55
Schalldruckpegel (LpA)	95 dB(A)
Vibrationen (vordere Hand)	4,5 m/s²
Vibrationen (hintere Hand)	5,0 m/s²
Sicherheitsfunktionen	Kettenbremse, Auslösesperre, Rückschlagschutz
Wartung	Regelmäßige Reinigung von Schiene und Kette, Schärfen, Schmierung
Ersatzteile	Kette, Schiene, Kupplungskorb, Luftfilter, Zündkerze
Garantie	2 Jahre

Häufig gestellte Fragen - CSA 700 Wolf Garten

Wie starte ich die Kettensäge Wolf Garten CSA 700?

Stellen Sie sicher, dass die Kettenbremse deaktiviert ist (ziehen Sie den Schutzbügel zu sich). Drücken Sie die Auslöseverriegelung, dann betätigen Sie den Auslöser. Halten Sie den Auslöser gedrückt und lassen Sie die Verriegelung los. Die Säge startet.

Welches Öl für die Kettenschmierung verwenden?

Verwenden Sie ein spezielles Kettenöl (vorzugsweise biologisch) oder Motoröl SAE 30. Niemals Altöl verwenden.

Wie stelle ich die Kettenspannung ein?

Lösen Sie die Befestigungsmutter der Schiene. Drehen Sie die Spannschraube im Uhrzeigersinn zum Spannen, gegen den Uhrzeigersinn zum Lockern. Die Kette sollte gespannt sein, aber noch von Hand durchgezogen werden können. Ziehen Sie die Mutter wieder fest.

Was tun, wenn die Kette bei laufendem Motor nicht läuft?

Überprüfen Sie, ob die Kettenbremse aktiviert ist (ziehen Sie den Schutzbügel nach hinten). Wenn die Bremse gelöst ist, überprüfen Sie Kupplung und Korb. Stellen Sie außerdem sicher, dass die Kette nicht durch Schmutz blockiert ist.

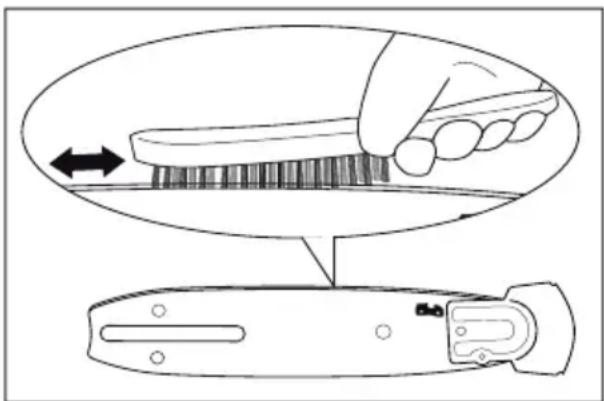

Wie pflege ich die Führungsschiene?

Reinigen Sie regelmäßig die Nut der Schiene mit einem geeigneten Werkzeug. Drehen Sie die Schiene bei jedem Schärfen um, um beide Seiten gleichmäßig abzunutzen. Schmieren Sie das Umlenkrad mit Fett.

Wie erfolgt die Reinigung nach dem Gebrauch?

Ziehen Sie den Netzstecker. Entfernen Sie Kette und Schiene. Reinigen Sie Späne und Sägemehl mit einer Bürste. Überprüfen Sie die Lufteinlässe. Wischen Sie das Gehäuse ab. Lagern Sie an einem trockenen Ort.

Wie schärfe ich die Kette?

Verwenden Sie eine Rundfeile mit passendem Durchmesser (4,8 mm für 3/8"-Kette). Feilen Sie jeden Zahn in gleichbleibendem Winkel (ca. 30°). Feilen Sie auch die Tiefenbegrenzer. Ziehen Sie bei Bedarf einen Fachmann hinzu.

Was tun bei Rückschlag (Kickback)?

Halten Sie die Säge mit beiden Händen fest. Die Kettenbremse wird bei einem Rückschlag automatisch ausgelöst. Lassen Sie die Kette vollständig zum Stillstand kommen, bevor Sie die Säge entfernen. Vermeiden Sie Schnitte mit der Schienenspitze.

Wo finde ich Ersatzteile für die CSA 700?

Ersatzteile sind bei autorisierten Wolf Garten-Händlern oder online erhältlich. Verwenden Sie die Modellnummer und die Teilereferenz. Häufige Teile: Kette, Schiene, Luftfilter, Zündkerze.

Wie lange hält eine Kette durchschnittlich?

Bei regelmäßiger Wartung kann eine Kette zwischen 5 und 10 Schärfvorgängen standhalten. Ersetzen Sie sie, wenn die Zähne zu abgenutzt sind oder die Kette übermäßig gedehnt ist.

BEDIENUNGSANLEITUNG CSA 700 Wolf Garten

Originalbetriebsanleitung 6

1 vorderer Ein - /Ausschalter

2 Entriegelungstaste

3 hinterer Ein - /Ausschalter

4 Akku

5 Füllstandsanzeige Öltank

6 Sägekette

7 Sägeschiene

8 Kickback-Schutz

9 Schutzabdeckung

10 Baumkralle

11 Öltankdeckel

GB

1 Front On / Off button

2 Unlock button

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Garten Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheits-hinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

Inhalt

Sicherheitshinweise 6

Montage 10

Betrieb 10

Wartung 13

Beseitigung von Störungen ..... 14

Ersatzteile und Zubehör ..... 14

Garantie 14

Sicherheitshinweise

Bedeutung der Symbole

Achtung! Lesen Sie vor Inbetriebnahme die Gebrauchsanweisung!

Dritte aus dem Gefahrenbereich fernhalten!

Augen- Kopf- und Gehörschutz tragen!

Schutzhandschuhe tragen!

Festes Schuhwerk tragen!

Schutzkleidung tragen!

Empfehlung siehe S. 14 (Ersatzteile und Zubehör)

Achtung! Gefahr durch Rück- schlag - Vermeiden Sie es mit der Spitze der Sägeschiene auf ei- nen Gegenstand zu treffen.

Nicht dem Regen aussetzen!

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheits-hinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

●Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

- Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
  ●Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
  ●Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

●Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
  ●Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Entfernen Sie den Akku, bevor Sie Geräte-instellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
  ●Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
• Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
  ●Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
  ●Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
  ●Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische Sicherheitshinweise

●Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
- Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

• Tragen Sie Schutzbrille- und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.
  ●Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb auf einem Baum besteht Verletzungsgefahr.
• Achten Sie immer auf festen Stand und be- nutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.
• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
• Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
• Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
  ●Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.
  ●Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
• Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist - Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

• Versuchen Sie niemals eine unvollständige Maschine zu benutzen oder eine, die mit einer nicht genehmigten Änderung versehen ist.

• Beachten Sie, dass auch bei entladenen Geräten beim Einschalten grundsätzlich eine Verletzungsgefahr durch Restladung besteht.

• Diese Geräte sind nicht dafür bestimmt, durch Personen mit mangelnder Erfahrung und/oder mangels Wissen benutzt zu werden oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie diese Geräte jeweils zu benutzen sind.
• Jugendliche unter 16 Jahren dürfen die Geräte nicht bedienen.
• Es ist zu vermeiden, dass das Gerät bei schlechten Wetterbedingungen betrieben wird, insbesondere bei Blitzgefahr.

Wartung

- Wartungs- und Reinigungsarbeiten am Gerät dürfen nur bei stillgesetztem Motor vorgenommen werden.

Ladegerät

• Schließen Sie ein nassgewordenes Ladegeräte nicht im feuchten Zustand an eine Steckdose an.
• Verwenden Sie das Ladegerät nur in trockenen Räumen.
• Trennen Sie Kabelverbindungen nur durch Ziehen am Stecker. Ziehen am Kabel könnte Kabel und Stecker beschädigen und die elektrische Sicherheit wäre nicht mehr gewährleistet.
• Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fachwerkstatt.
• Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt.
• Während des Betriebes dürfen Sie die Akkuschere nicht aufladen.

Akku

- Bei beschädigtem und unsachgemäßem Gebrauch des Akku-Packs können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

Brandgefahr!

• Akkus nie in Umgebung von Säuren und leicht entflammbaren Materialien laden.
• Akku nur zwischen 5 °C bis 45 °C laden. Nach starker Belastung Akku erst abkühlen lassen.

Explosionsgefahr!

Gerät vor Hitze und Feuer schützen.

• Nicht auf Heizkörpern ablegen oder längerer Zeit starker Sonneneinstrahlung aussetzen.
• Gerät nur in einer Umgebungstemperatur zwischen 5 °C bis 45 °C verwenden.

Kurzschlussgefahr

• Bei Entsorgung, Transport oder Lage-rung muss der Akku verpackt werden (Plastiktüte, Schachtel) oder die Kontak-te müssen abgeklebt sein.
• Der Akku-Pack darf nicht geöffnet werden.

Akkus umweltgerecht entsorgen

• WOLF-Garten Akkus sind nach aktuellem Stand der Technik zur Energieversorgung stromnetzunabhängiger Elektrogeräte am besten geeignet. Li-Ion-Zellen sind umweltschädlich, wenn Sie mit anderem Hausmüll entsorgt werden.
  ●WOLF-Garten Akkus sind Li-Ion Akkumulatoren und daher entsorgungspflichtig. Defekte Akkus vom Fachhandel entsorgen lassen. Akkus müssen aus dem Gerät entfernt werden, bevor es verschrottet wird.
  ●WOLF-Garten möchte das umweltfreundliche Verhalten der Verbraucher fördern. In Zusammenarbeit mit Ihnen und den WOLF-Garten Fachhändlern garantieren wir die Rücknahme und die Wiederaufbereitung verbrauchter Akkus.

Entsorgung

- Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Montage

Allgemein

Achtung! Scharfe Sägekette

Werkzeug läuft nach!

●Vor allen Arbeiten am Gerät Akku entfernen!
- Bei allen Arbeiten an der Sägekette Schutzhandschuhe tragen!

Sägekette befestigen

1. Lösen Sie die Schraube und nehmen Sie die Kettenabdeckung ab A
2. Legen Sie die Sägekette um die Sägeschiene B.

Achten Sie auf die korrekte Laufrichtung der Kette a

1. Positionieren Sie die Sägeschiene samt Säge-kette auf dem Gerät C

Achten Sie darauf, dass der Kettenspannstift in die Sägeschiene eingreift.

Achten Sie darauf, dass die Sägekette um den Zahnkranz liegt ©

1. Platzieren Sie die Kettenabdeckung und befestigen diese am Gerät C d

Sägekette spannen

Die Sägekette darf nicht durchhängen, sollte sich aber einige Millimeter von der Sägeschiene abziehen lassen D

1. Drehen Sie die Schraube Sovkeit heraus, dass die Sägeschiene sich von Hand bewegen lässt.
2. Ziehen Sie die Kettenspannschraube mittels Schraubendreher an E
3. Drehen Sie die Sägekette von Hand, um auf einen einwandfreien Lauf zu prüfen.
4. Ziehen Sie die Schraube festan.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Laden F G H

Achtung! Ladegerät nur in trockenen Räumen anwenden.

Vor dem ersten Gebrauch muss der Akku ca. 2 Stunden aufgeladen werden. Verwenden Sie nur das Original WOLF-Garten La-degerät (Teil-Nr. 41A30--E650)!

1. Nehmen Sie den Akku aus dem Gerät .

2. Stecken Sie den Akku in das Ladegerät 1.

3. Schließen Sie das Ladegerät an die Netzspannung an G(gne LED leuonet auf).

Hinweise zum Ladegerät : G

●LED leuchtet rot: Akku wird geladen
- LED Iuchtet grün: Ladevorgang abgeschlossen
- LED blinkt rot: Störung (z. B. Akku zu heiß)

Selbstentladung der Akkus! Entnehmen Sie den Akku aus dem Ladegerät, sobald er voll geladen ist.

Allgemeine Hinweise zum Akku:

Im Interesse einer langen Lebensdauer des Akku, sollten Sie folgende Punkte beachten:

• Bei geringer Akku-Spannung schaltet das Gerät automatisch ab. In diesem Fall muss der Akku geladen werden.
• Der Lithium-Ionen-Akku muss vor langen Pausen z. B. vor der Lagerung im Winter aufgeladen werden.
  ●Die Ladezeit beträgt bei vollständig entladenem Akku 2 Stunden.
• Der Lithium-Ionen-Akku kann in jedem Ladezustand geladen werden und die Ladung kann jederzeit unterbrochen werden, ohne dem Akku zu schaden (kein Memory-Effekt).

Kettenschmierung

Achtung! Gerät darf nur mit ausreichend Kettenschmieröl betrieben werden.

Prüfen Sie die Ölmenge anhand der Ölfüllstandsanzeige J a.

Tankvolumen 65 ml, reicht aus für ca. 30 min. Laufzeit.

Kettenschmieröl einfüllen

Vermeiden Sie es, Öl zu verschütten. Verschüttetes Öl unbedingt aufwischen.

1. Drehen Sie den Öltankdeckel ab.
2. Füllen Sie das Kettenschmieröl vorsichtig ein, bis die obere Markierung der Ölfüllstandsanzeige erreicht ist.
3. Drehen Sie den Öltankdeckel von Hand fest an.

Achtung!

Achten Sie darauf das kein Schmutz in den Öltank gelangt.

Empfehlung:

Um Umweltschäden zu vermeiden, empfehlen wir den Einsatz von Bio Kettenschmieröl auf pflanzlicher Basis.

Arbeiten mit der Kettensäge

Die Kettensäge ist zum Sägen von Holz und zum Fällen von Bäumen vorgesehen

●Fällen Sie nur Bäume, deren Stamm-durchmesser kleiner als die Schwertlänge der Kettensäge ist.

Vor jeder Inbetriebnahme:

• Sägekette und Sägeschiene auf Beschädigung prüfen
  ●Kettenspannung kontrollieren
  ●Kettenschmierung prüfen

Während des Betriebs:

●Auf einen sicheren Stand achten.
- Am Hang oberhalb des Baumes arbeiten.
- Sägekette vom Körper weg halten.
●Gerät fest in beiden Händen halten.
- Niemals auf einer Leiter oder einem instabilen Unterbau stehen.
- Nicht über Schulterhöhe mit dem Gerät arbeiten.

Achtung! Verletzungsgefahr

• Sägen Sie kein unter Spannung stehendes Holz.
  ●Sägen Sie keine Sträucher oder Büsche.

Motor ein K

1. Drücken Sie den Entriegelungstaster und halten diesen gedrückt.
2. Drücken Sie den hinteren Ein-/Ausschalter . ②
3. Drücken Sie den vorderen Ein-/Ausschalter ③.
4. Lassen Sie den Entriegelungstaster wieder los.

Motor aus K

- Lassen Sie einen der beiden Ein-/Ausschalter los ( ②der ). ③

Arbeitstechnik

Achtung! Gefahr durch Rückschlag

Rückschlag kann zu tödlichen Schnittverletzungen führen.

Bei einem Rückschlag (Kickback) wird die Säge plötzlich und unkontrollierbar zum Benutzer geschleudert.

• Der angebaute Kickback-Schutz mindert das Risiko eines Rückschlags. Das Risiko eines Rückschlag kann dennoch nicht vollständig ausgeschlossen werden.
• Üben Sie einen gleichmäßigen Druck auf das Gerät aus, jedoch nicht mit übermäßiger Gewalt.
• Setzen Sie das Gerät nach Möglichkeit mit der Baumkralle am zu sägenden Ast an K a.

Baumschnitt L

1. Schneiden Sie den Ast 10-15 cm vom Astansatz von unten nach oben zu 1/3 des Ast-durchmessers ein ①
2. Sägen Sie den Ast etwas weiter außen von oben nach unten durch ②
3. Führen Sie einen Schnitt dicht am Stamm durch ③.

Baum fällen M

Achtung! Unfallgefahr

●Fällen Sie Bäume nur wenn Sie ausreichende Erfahrung damit haben!
●Fällen Sie nur Bäume, deren Stamm-durchmesser kleiner als die Schwertlänge der Kettensäge ist.

Achtung! Fallrichtung

• Achten Sie darauf, dass sich der Baum beim Fallen nicht in anderen Bäumen verhängen kann.
• Berücksichtigen Sie beim Fällen die Neigung und Biegung des Baumes sowie die Windrichtung.

Achtung!

• Achten Sie darauf, dass sich in der Gefahrzone (im Fallbereich) des Baumes keine Personen oder Tiere aufhalten.
  ●Die Gefahrzone Muntzricht der doppelten Baumlänge.

• Halten Sie zwei Fluchtwege stolperfrei, sollte der Baum unerwartet nicht in Fällrichtung kippen M = Fluchtwege ; b = geplante Fallrichtung ; Gefahrzone

• Entfernen Sie Äste am Baum, welche das Fällen behindern.

• Schneiden Sie eine Kerbe in den Stamm . ①

Dieser Kerbschnitt bestimmt die Fallrichtung des Baumes und muss 1/4 des Stammdurchmessers betragen.

1. Führen Sie den Fällschnitt auf der gegenüberliegenden Seite des Kerbschnitts durch ②

Der Fällschnitt muss 3-5 cm oberhalb des waagerechten Kerbschnitts erfolgen.

Achtung! Unfallgefahr

Der Fällschnitt muss in einem Abstand von 1/10 des Stammdurchmesser enden. Der Stamm darf unter keinen Umständen vollständig durchtrennt werden, da der Baum sonst unkontrolliert fällt.

Der ungeschnittene Teil des Stammes dient als Scharnier.

1. Nachdem der Kerbschnitt und der Fällschnitt ausgeführt sind, beginnt der Baum zu fallen. Verwenden Sie zur Unterstützung (sofern erforderlich) Fällkeile.

Baumstamm entasten N

Lassen Sie Äste, die den gefällten Baum stützen vorerst stehen.

- Entasten Sie den Baumstamm von unten nach oben N a.

Baumstamm ablängen N

Achtung!

- Vermeiden Sie es, mit der laufenden Sägekette den Boden zu berühren. Dies führt zu vorzeitigem Kettenverschleiß.

Baumstamm liegt gleichmäßig auf N b

1. Sägen Sie den Baumstamm zu 2/3 des Durchmessers von oben nach unten ①
2. Drehen Sie den Baumstamm um . ②
3. Sägen Sie den Baumstamm von oben nach unten durch ③

Durch das Drehen des Baumstamms verhindern Sie es, mit der Sägekette den Boden zu berühren.

Baumstamm einseitig gestützt N

Damit der Baumstamm beim Sägen nicht abspaltet, gehen Sie wie folgt vor:

1. Sägen Sie den Baumstamm zu 1/3 des Durchmessers von unten nach oben ①
2. Sägen Sie den Baumstamm von oben durch ②.

Baumstamm zweiseitig gestützt N d

Damit die Sägekette beim Sägen nicht einklemmt, gehen Sie wie folgt vor:

1. Sägen Sie den Baumstamm zu 1/3 des Durchmessers von oben nach unten ①
2. Sägen Sie den Baumstamm von unten durch ②.

Wartung

Allgemein

Achtung! Scharfe Sägekette

Werkzeug läuft nach!

●Vor allen Arbeiten am Gerät Akku entfernen!
- Bei allen Arbeiten an der Sägekette Schutzhandschuhe tragen!

Lassen Sie das Gerät einmal im Jahr von einer Fachwerkstatt überprüfen.

Reinigung

• Reinigen Sie das Gerät, insbesondere die Lüftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Verschmutzung mit einer Bürste.
  ●Spritzen Sie das Gerät keinesfalls mit Wasser ab.

Ölführungsnut der Sägeschiene

Achtung!

Um ein sicheres Arbeiten mit dem Gerät gewährleisten zu können und eine ausreichende Ölschmierung der Sägekette sicherzustellen, muss die Führungsnut der Sägeschiene bei starker Verschmutzung gereinigt werden.

1. Demontieren Sie die Kettenabdeckung, die Sägekette sowie die Sägeschiene (siehe Kapitel „Sägekette befestigen“, S. 10).
2. Reinigen Sie die Ölführungsnut mit einem geeigneten Werkzeug (z. B. Drahtbürste).

1. Montieren Sie die Sägekette, die Sägeschiene und die Kettenabdeckung (siehe Kapitel „Sägekette befestigen“, S. 10).

Sägeschienenverschleiß

Die Sägeschiene des Gerätes nutzt sich im Laufe der Zeit ab.

- Drehen Sie die Sägeschiene nach dem Reinigen um 180°. Dies gleicht die Abnutzung aus und erhöht die Lebensdauer der Sägeschiene.

Lagerung

Achtung! Scharfe Sägekette

Bei Lagerung des Gerätes stets die Schutzabdeckung aufziehen.

●Lagern Sie das Gerät an einem trockenen Ort, außerhalb der Reichweite von Kindern.
- Achten Sie darauf, dass bei Lagerung kein Kettenschmieröl auslaufen kann.
- Stellen Sie das Gerät möglichst waagerecht mit dem Öltankverschluss nach oben ab.
- Entfernen Sie das Kettenschmieröl bei längerer Lagerung (4 Wochen oder länger) aus dem Gerät, um ein Verharzen der Schmierölpumpe zu vermeiden.

Schärfen der Sägekette

Achtung! Verletzungsgefahr

Eine nicht ordnungsgemäß geschliffene Sägekette erhöht das Verletzungsrisiko.

- Um ein ordnungsgemäßes Schärfen der Sägekette gewährleisten zu können, sind Spezialwerkzeuge erforderlich. Wir empfehlen daher, die Sägekette von einem Fachmann schärfen zu lassen.

Beseitigung von Störungen

Problem Mögliche Ursache Abhilfe
Sägekette wird heiß	Kettenspannung zu hochzuviel Reibung aufgrund fehlender SchmierungSägekette stumpf • WOLF-Garten Service Werkstatt aufsuchen	Kettenspannung einstellen (siehe Kapitel „Säge-kette spannen“, S. 10)Öltank befüllen
Sägekette trocken	Kein Öl im Tank • Öltank befüllenÖlführungsnut verstopft	Sägeschiene reinigen (siehe Kapitel „Ölfüh-rungsnut der Sägeschiene“, S. 13)
Motor läuft nicht	Akku entladen oder defekt • Akku aufladen oder austauschen.Akku zu heiß oder zu kalt • Akku abkühlen lassen bzw. erwärmen
Unruhiger Lauf, starkes Vibrie-ren des Gerätes	Kettenspannung zu niedrigSägekette in falsche Laufrich-tung montiertSägekette oder Sägeschiene schadhaft	Kettenspannung einstellen (siehe Kapitel „Sä-gekette spannen“, S. 10)Sägekette richtig montieren (siehe Kapitel „Sä-gekette befestigen“, S. 10)WOLF-Garten Service-Werkstatt aufsuchen

Im Zweifelsfall immer eine WOLF-Garten Service-Werkstatt aufsuchen.

Gerät vor jeder Prüfung oder vor Arbeiten an der Sägekette abstellen, Akku entfernen. Bei allen Arbeiten an der Sägekette Schutzhandschuhe tragen!

Ersatzteile und Zubehör

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung
41A20--M650 LI-ION POWER Pack 6 Akku 18 V / 3 Ah
41A30--E650 LI-ION POWER CA 700 Ladegerät
1091-X2-5033		Sägekette
1092-U1-0097		Sägeschiene
6012-X1-0043		Bio Kettenschmieröl 1,0 l
6012-X1-0041		Mineralisches Kettenschmieröl 1,0 l
6061-X1-0001		Schutzhelm mit Schutzvisier
6061-X1-0019		Schutzbrille
7760 002	GH-M 8	Schutzhandschuhe
7760 003	GH-M 10

Lieferung über Ihren Händler

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos,

sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.

MTD Schweiz AG Allmendstraße 14 5612 Villmergen

05 66 18 46 00

05 66 18 46 09

CZ

MTD Motorgeräte GmbH Industriestraße 9-11 73054 Eislingen / Fils

0 71 61 85 05 0

0 71 61 85 05 70

DK

MTD Denmark ApS Messingvej 22 C 8940 Randers SV

87 11 91 00

87 11 96 00

GB

E.P.Barrus LTD Launton Road OX6 0UR Bicester, Oxfordshire

0 18 69 36 36 36

0 18 69 36 36 20

H
