BEDIENUNGSANLEITUNG PS 20 eM Wolf Garten

(Originalbetriebsanleitung)

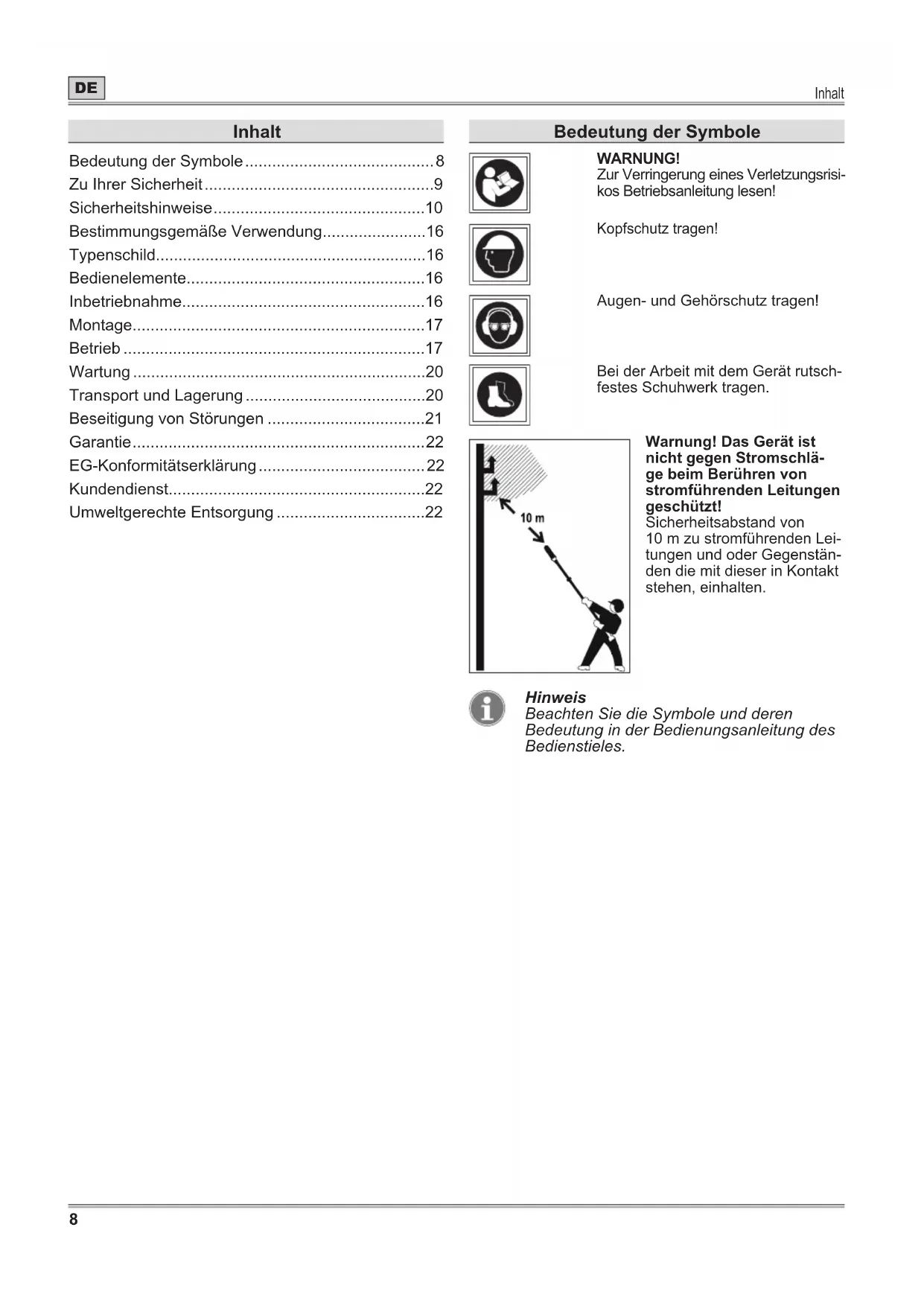

EN English 23

Bedeutung der Symbole 8

Zu Ihrer Sicherheit....9

Sicherheitshinweise....10

Bestimmungsgemäße Verwendung....16

Typenschild....16

Bedienelemente....16

Inbetriebnahme....16

Montage....17

Betrieb 17

Wartung....20

Transport und Lagerung....20

Beseitigung von Störungen 21

Garantie....22

EG-Konformitätserklärung 22

Kundendienst....22

Umweltgerechte Entsorgung 22

Bedeutung der Symbole

WARNUNG!

Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen!

Kopfschutz tragen!

Augen- und Gehörschutz tragen!

Bei der Arbeit mit dem Gerät rutschfestes Schuhwerk tragen.

10 m

Warnung! Das Gerät ist nicht gegen Stromschläge beim Berühren von stromführenden Leitungen geschützt!

Sicherheitsabstand von 10 m zu stromführenden Leitungen und oder Gegenständen die mit dieser in Kontakt stehen, einhalten.

Hinweis

Beachten Sie die Symbole und deren Bedeutung in der Bedienungsanleitung des Bedienstieles.

Zu Ihrer Sicherheit

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.

WARNUNG!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug

versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

→ Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

→ Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise!

Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

→ Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.

Verbot eigenmächtiger Veränderungen und Umbauten

Es ist verboten, Veränderungen am Gerät durchzuführen oder Zusatzgeräte daraus herzustellen. Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.

→ Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Informationssymbole dieser Anleitung

Die Zeichen und Symbole in dieser Anleitung sollen Ihnen helfen, die Anleitung und das Gerät schnell und sicher zu benutzen.

Hinweis

Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.

→ Handlungsschritt

Fordert Sie zum Handeln auf.

√ Handlungsergebnis

Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten.

[1] Positionsnummer

Positionsnummern sind im Text mit eckigen Klammern [ ] gekennzeichnet.

Austrationskennzeichnung

Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.

① Handlungsschrittnummer

Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.

Gefahrenstufen von Warnhinweisen

In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:

GEFAHR!

Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

WARNUNG!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

VORSICHT!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen.

Achtung!

Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.

Aufbau von Sicherheitshinweisen

GEFAHR!

Art und Quelle der Gefahr!

→Folgen bei Nichtbeachtung

Maßnahme zur Gefahrenabwehr

Sicherheitshinweise

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen und Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrisches Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Sicherheitshandschuhe, Augenschutz, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

Sicherheitshinweise

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Sicherheitshinweise für Kettensägen

Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Ketten-säge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

Halten Sie die Kettensäge nur an den isolierten Griffflächen, da die Sägekette verborgene Stromleitungen treffen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

➢ Tragen Sie Augenschutz. Weitere Schutzausrüstung für Gehör, Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

Arbeiten Sie mit der Kettensäge nicht auf einem Baum, einer Leiter, von einem Dach oder einer instabilen Standfläche. Bei Betrieb in einer solchen Weise besteht ernsthafte Verletzungsgefahr.

Achten Sie immer auf festen Stand und be- nutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflä chen können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.

Sicherheitshinweise

Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast den Benutzer treffen und/oder die Ketten säge der Kontrolle entreißen.
Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
Befolgen Sie Anweisungen für die Schmie rung, die Kettenspannung und das Wechseln von Führungsschiene und Kette. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.
Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Metall, Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestim mungsgemäße Arbeiten kann zu gefährlichen Situationen führen.
Diese Kettensäge ist nicht geeignet zum Fällen von Bäumen. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu ernsthaften Verletzungen des Benutzers oder anderen Personen führen.

Ursachen und Vermeidung eines Rückschlags: Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Benutzers geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Benutzerrichtung zurückstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen.

Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maß nahmen ergreifen, um unfall- und verletzungsfrei zu arbeiten.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Kettensäge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann der Benutzer die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

Vermeiden Sie eine abnormale Körperhal tung. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Fal sche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

Allgemeine Sicherheitshinweise für Kettensägen

Befolgen Sie alle Anweisungen, wenn die Kettensäge von Materialsammlungen befreien, lagern oder Wartungsarbeiten durchführen. Vergewissern Sie sich, das der Schalter ausgeschaltet und der Akku entfernt ist. Ein unerwarteter Betrieb der Ketten säge beim Entfernen von Materialansammlungen oder während Wartungsarbeiten kann zu ernsthaften Verletzungen führen.

Restrisiken beim Gebrauch des Gerätes:

Auch bei einer sachgemäßen Verwendung bleiben immer gewisse Restrisiken, die nicht ausgeschlossen werden können.

• Kontakt mit der ungeschützten Sägekette (Schnittverletzung)
  Wegschleudern von Teilen der Sägenkette
  Wegschleudern von Teilen des Schneidgut
  Schädigung des Gehörs
  Einatmen von Schneidgutpartikel
  Kontakt mit Öl

Daher ist es zwingend vorgeschrieben, dieses Gerät immer mit den zusätzlichen persönlichen Schutzausrüstungen, wie in dieser Gebrauchsanweisung abgebildet und beschrieben, zu benutzen sowie die Sicherheitshinweise zu befolgen.

Sicherheitshinweise

Der Schalldruckpegel ist in Abhängigkeit von der Nutzung und den zu verrichtenden Tätigkeiten so weit zu reduzieren, dass keine Beeinträchtigungen der Gesundheit des Bedieners entstehen. Der Schalldruckpegel am Arbeitsplatz kann 80 dB (A) überschreiten. In dem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich (z.B. Tragen eines Gehörschutzes).

Wechseln Sie regelmäßig Ihre Arbeitsposition. Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Sie können die Benutzungsdauer jedoch durch geeignete Schutzhandschuhe oder regelmäßige Pausen verlängern.

Sicherheitshinweise für Hochentaster

Halten Sie alle Körperteile vom Schneidwerkzeug fern. Versuchen Sie nicht, bei laufender Sägekette Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eine eingeklemmte Sägekette nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung des Gerätes kann zu schweren Verletzungen führen.
➢ Tragen Sie den Hochentaster am Griff bei stillstehender Sägekette. Bei Transport oder Aufbewahrung des Hochentasters stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch die Sägekette.
Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidwerkzeug in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommen kann. Der Kontakt des Schneidwerkzeuges mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Sägekette und Sägeschiene bilden die Schneidgarnitur. Es dürfen nur die vom Hersteller freigegebenen Schneidgarnituren für das jeweilige Gerät verwendet werden. Bei Paarung von Komponenten, die nicht zueinander passen, kann dies zu Verletzungen und irreparablen Schäden am Gerät führen. Ketten und Schwerter unterschiedlicher Hersteller dürfen nicht kombiniert und verwendet werden.
Überprüfen sie das Gerät vor jedem Gebrauch oder nach jedem Stoß oder Aufprall auf Schäden. Bei Schäden diese vor Inbetriebnahme von einer Fachwerkstatt instand setzen lassen.

Selbst- und Personenschutz

Es wird empfohlen einen Kurs über die Benutzung, Wartung des Hochentasters sowie einen Erste-Hilfe-Kurs zu besuchen. Bei längerer Nichtbenutzung und zur Übung, sollten Sie vor Beginn immer einfache Schnitte in sicher abgestütztem Holz machen, um sich wieder mit dem Gerät vertraut zu machen.
Aus Sicherheitsgründen dürfen Kinder oder Personen, die die Gebrauchsanweisung nicht kennen, das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
Nehmen Sie das Gerät nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden. Achten Sie auch darauf, dass Kinder nicht mit dem Gerät spielen.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind.

Dieses Gerät darf nicht von Kindern und nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
➢ Schalten Sie den Motor nur ein, wenn Ihre Füße und Hände in sicherem Abstand von der Schneideinrichtung entfernt sind.
Trennen Sie die Maschine stets von der Stromversorgung, wenn diese unbeaufsichtigt gelassen wird und beim Entfernen einer Blockierung.
➢ Tragen Sie bei Arbeiten mit oder an dem Hochentaster immer rutschfeste Schuhe und lange Hosen sowie weitere entsprechende geeignete persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, Arbeitshandschuhe, Kopfschutz etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen. Vermeiden Sie das Tragen weiter Kleidung etc., die vom Schneidwerkzeug erfasst werden kann.

Vor dem Einsatz

Machen Sie sich vor Arbeitsbeginn mit dem Gerät und dessen Funktionen sowie Bedienelementen vertraut.
Benutzen Sie keine Geräte, deren Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.

Sicherheitshinweise

Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Bevor Sie Einstellungen am Gerät vornehmen, oder es säubern, schalten Sie das Gerät aus und entnehmen Sie den Akku bzw. entfernen Sie den Bedienstiel, in welchem sich der festverbaute Akku befindet.
Stellen Sie sicher, dass das Gerät komplett und vorschriftsmäßig montiert ist.
Prüfen Sie das Gerät auf einwandfreie Funktion, insbesondere auf den richtigen Sitz der Sägeschiene und vorschriftsmäßig gespannter Sägekette.
Lesen und beachten Sie die Bedienungsanleitung des Ladegeräts und des Bedienstieles, in welchem der Akku fest verbaut ist.

Beim Einsatz

Lassen Sie bei Arbeitsunterbrechungen das Gerät nie unbeaufsichtigt und bewahren Sie dieses an einem sicheren Ort auf.
Achten Sie beim Arbeiten auf verborgene Objekte.
Halten Sie das Gerät immer mit beiden Händen fest.
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zum Schneidwerkzeug ein.
Tragen Sie bei langen Haaren ein Haarnetz.
Seien Sie besonders vorsichtig, wenn Sie rückwärts gehen. Stolpergefahr!
➢ Schalten Sie den Motor beim Transport von/zu den einzelnen Arbeitsstellen ab.
Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen (z. B. durch Anbinden des Schalters am Griff).
Achten Sie stets auf Ihre Umgebung und auf mögliche Gefahren, die Sie wegen der Geräusche des Gerätes vielleicht nicht hören können.
Im Umkreis von 15 Metern um den Schneidbereich dürfen sich keine anderen Personen oder Tiere aufhalten, da diese durch weggeschleuderte Gegenstände verletzt werden können.
➢ Arbeiten Sie nicht bei schlechten Licht und Witterungsverhältnissen.
Das Gerät nicht für Arbeiten verwenden, für d es nicht bestimmt ist.
Halten Sie die Griffe des Gerätes trocken, sauber und frei von Öl und/oder Fett.

➢ Vermeiden Sie Sägearbeiten in Büschen, da hierbei kleine Äste in der Sägekette hängenbleiben und unkontroliert umhergesschleudert werden können.
Stellen Sie sicher, dass Sie in jeder Arbeitsposition fest und sicher stehen können.
Vergewissern Sie sich vor dem Starten des Gerätes, dass die Sägekette nichts berührt.
Benutzen Sie keine Leitern, da dies zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über das Gerät führen kann.

Strecken Sie die Arme nicht zu weit nach vorne aus.
Arbeiten Sie niemals auf oder in Bäumen.
Sägen Sie keine unter Spannung stehenden Holzteile ab.
Arbeiten Sie nie alleine. Stellen Sie sicher, dass Sie Ruf-, Sicht,- oder sonstige Verbindung mit einer anderen Person haben, die in der Lage ist, in Notfällen erste Hilfe zu leisten.
Beim Ablegen des Gerätes muss immer der Motor ausgeschaltet sein.
Stellen Sie bei jedem Standortwechsel den Motor ab und bringen Sie die Schutzabdeckung an.
Benutzen Sie das Gerät niemals in nasser und oder feuchter Umgebung.
➢ Verwenden Sie nur vom Hersteller freigegebene Sägeketten und Schienen.
Nehmen Sie sich vor einem Kettensägenrückschlag in Acht und vermeiden Sie die Berührung der Führungsschienenspitze mit Gegenständen. Schneiden Sie nicht mit der Führungsschienenspitze.

Hinweise zu Vibrationen:

Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.
➢ Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie Ihre Hände warm und trocken.
Machen Sie Pausen.

Es wurde berichtet, dass Vibrationen von handgehaltenen kraftbetriebenen Geräten bei bestimmten Personen zu einem Zustand namens Raynauds Syndrom

(Weißfingersyndrom) beitragen kann. Das Weißfingersyndrom ist eine Gefäßerkrankung, bei der die kleinen Blutgefäße an den

Fingern und Zehen anfallartig verkrampfen. Die betroffenen Areale werden nicht mehr ausreichend mit Blut versorgt und erscheinen dadurch extrem blass.

Sicherheitshinweise

Der häufige Gebrauch von vibrierenden Werkzeugen kann bei Personen, deren Durchblutung beeinträchtigt ist (z. B. Raucher, Diabetiker) Nervenschädigungen auslösen. Wenn Sie ungewöhnliche Beeinträchtigungen bemerken, beenden Sie sofort die Arbeit und suchen Sie einen Arzt auf. Bei Langzeit- und regelmäßigen Nutzern wird daher empfohlen, den Zustand Ihrer Hände und Finger genau zu beobachten. Suchen Sie unverzüglich einen Arzt auf, falls eines der obigen Symptome auftauchen sollte. Beachten Sie hierzu folgende Hinweise, um die Gefahren zu reduzieren:

1. Halten Sie Ihren Körper, insbesondere die Hände, gerade bei kühlem Wetter warm.
2. Machen Sie regelmäßig Pausen und bewegen Sie dabei die Hände, um die Durchblutung zu fördern. Halten Sie den Griff stets fest, aber umklammern Sie die Handgriffe nicht ständig mit übermäßigem Druck.
3. Begrenzen Sie den Einsatz von hochvibrierenden Werkzeugen pro Tag und verteilen diese auf mehrere Tage. Machen Sie sich einen Arbeitsplan, der die Vibrationsbelastung begrenzt.
4. Sorgen Sie für eine möglichst geringe Vibration des Gerätes durch regelmäßige Wartung und feste Teile am Gerät. Tauschen Sie abgenutzte Bauteile umgehend aus.
5. Wechseln Sie regelmäßig Ihre Arbeitsposition.
6. Falls die Maschine öfters eingesetzt bzw. verwendet wird, sollten Sie sich mit Ihrem Fachhändler in Verbindung setzten und ggf. Antivibrationszubehör (Griffe) besorgen.

Die angegebenen Schwingungsemissionswerte:

- Wurden nach einem genormten Prüfverfahren gemessen.

- Ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen fest, z. B. organisatorische Maßnahmen.

Nach dem Einsatz

➢ Schalten Sie das Gerät aus, entfernen Sie den Bedienstiel vom Gerät und überprüfen Sie das Gerät auf Beschädigung. Achtung, Gefahr! Schneidwerkzeug läuft nach!
Sollten Sie Wartungs- und Reinigungsarbeiten am Gerät durchführen, schalten Sie das Gerät aus und entfernen Sie den Bedienstiel vom Gerät. Achtung, Gefahr! Schneidwerkzeug läuft nach!

Warten Sie immer den Stillstand des Schneidwerkzeuges ab und berühren Sie keine sich bewegenden gefährlichen Teile, bevor Sie den Bedienstiel vom Gerät entfernen.
Das Abnehmen der Schutzeinrichtungen darf nur bei stillgesetztem Motor und entferntem Bedienstiel erfolgen.
Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.
Reinigen Sie das Gerät nicht mit Wasser.
Stellen Sie das Gerät an einem sicheren Ort ab.
Lagern Sie das Gerät nicht in Reichweite von Kindern.
➢ Lassen Sie das Gerät abkühlen, bevor Sie es abstellen und/oder lagern.
Montieren Sie nach dem Einsatz und bei Nichtgebrauch immer die Schutzabdeckung.

Allgemeine Sicherheitshinweise

Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie daher nur Original Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile. Bitte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise und entfernen Sie vorher immer den Bedienstiel vom Gerät.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen. Adressen von Fachwerkstätten finden Sie auf unserer Internetseite.
Dieser Hochentaster ist für die Pflege von Bäumen im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.

Verwenden sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Überprüfen Sie regelmäßig alle Verschraubungen auf festen Sitz.
➢ Lassen Sie immer alle Wartungsarbeiten termingerecht ausführen. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
➢ Schalten Sie das Gerät aus und warten Sie den Stillestand des Schneidwerkzeuges ab, bevor Sie den Bedienstiel entfernen.
Ersetzen Sie alle abgenutzten oder beschädigten Hinweisschilder an dem Gerät.
Auch bei Beachtung aller Sicherheits- und Bedienhinweise besteht immer ein Restrisiko von Verletzungen und Sachschäden. Seien Sie sich dessen immer bewusst.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich bestimmt

• als Hochentaster zum Entasten oder zum Zurück schneiden von Ästen an hohen Bäumen.
• zur Verwendung entsprechend der in dieser Betriebs anleitung gegebenen Beschreibungen und Sicherheitshinweise.

Der Hochentaster ist nicht für den gewerblichen

Gebrauch konzipiert und darf nur im Bereich des

Haus- und Freizeitgartens verwendet werden.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.

Vermeiden Sie den Einsatz des Elektrowerkzeuges bei einer Umgebungstemperatur von weniger als 10°C.

Den Hochentaster nicht zum Sägen von Ästen benutzen, die einen dickeren Durchmesser als das Kettenschwert haben.

Typenschild

Lage

Das Typenschild finden Sie am Gehäuse der Gerätes.

Hinweis

Die Kennzeichnung besitzt Urkundenwert und darf nicht verändert oder unkenntlich gemacht werden.

Aufbau

1 Hersteller
2 Gerätegruppe
3 Modellname
4 Nennspannung, Stromart
5 Gewicht
6 Nenngröße der Führungsschiene
7 Entsorgungshinweis
8 Baujahr
9 Schallleistung garantiert
10 CE-Kennzeichung
11 Modellnummer
12 Seriennummer

Bedienelemente

Bedienelemente P

1 Ein-/Ausschalter am Handgriff
2 Einschaltsperrschalter
3 Handgriff
4 Ölfüllstandsanzeige
5 Schutzabdeckung
6 Sägeschiene
7 Sägekette
8 Öltankdeckel
9 Stellrad
10 Feststellschraube
11 Bedienstiel *(mit fest verbautem Akku)
12 Haltebereich für die Hand/ Befestigungsbereich für den optionalen Mittelgriff
*Erforderliches Bedienelement (im Lieferumfang nicht enthalten)

Inbetriebnahme

Ergänzende Dokumentationen

Nehmen Sie das Gerät erst in Betrieb, wenn Ihnen die mitgelieferten Betriebsanleitungen des Ladegerätes und die des Bedienstieles vorliegen und Sie diese verstanden und beachtet haben.

Akku laden

WARNUNG!

Akku ausschließlich mit dem vom Hersteller freigegebenem Ladegerät laden. Die Bezeichnung der freigegebenen Ladegeräte können Sie der beigefügten EG-Konformitätserklärung entnehmen.

Achtung!

Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.

VORSICHT!

Der Akku ist fest im Bedienstiel verbaut.

→ Laden Sie den Akku entsprechend der Anweisungen der ergänzenden Dokumentation auf.

Montage

WARNUNG!

Gefahr von Verletzungen

Unsachgemäß montierte Teile können beim Gebrauch des Gerätes zu schwersten und tödlichen Verletzungen führen!
Dieses Gerät darf nur in Betrieb genommen werden, wenn alle Teile vollständig und fest montiert sind und kein Teil beschädigt ist!
➢ Lesen Sie daher zuerst das ganze Kapitel durch, bevor Sie die Teile montieren.
Montieren Sie die Teile sorgfältig und vollständig.
- Verwenden Sie Werkzeug, wenn es vorgeschrieben ist.

WARNUNG!

Gefahr von Verletzungen

Teile dürfen nur bei ausgeschaltetem Motor und entferntem Bedienstiel, in welchem sich der fest verbaute Akku befindet, montiert und demontiert werden.

VORSICHT!

Scharfe Sägekette. Werkzeug läuft nach.

Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.
Bei allen Arbeiten an der Sägekette Schutzhandschuhe tragen.

WARNUNG!

Gefahr von Verletzungen

Eine falsch montierte Sägekette führt zu unkontrolliertem Schneidverhalten des Geräts.
Bei Montage der Kette auf die vorgeschriebene Laufrichtung achten!

Sägekette befestigen A B C D

→ Lösen Sie die Feststellschraufe und nehmen Sie die Abdeckung ab A 2.
→ Setzen Sie die Sägeschiene mit Langloch auf den Gewindebolzen auf A 3.

Hinweis

Achten Sie darauf, dass die Kettenspannplatte nach vorne zeigt C [1].

Hinweis

Achten Sie auf den Sitz der Führungsschraube auf der Rückseite der Sägeschiene in der Führungsnut B [1].

→ Schieben Sie die Sägeschiene so nah wie möglich an das Kettenrad heran.
→ Legen Sie die Sägekette um die Sägeschiene und das Antriebsrad A 4.

Hinweis

Achten Sie auf die korrekte Laufrichtung der Sägekette B [2].

→ Überprüfen Sie die Position der Sägeschiene samt Sägekette auf dem Gerät C.
→ Platzieren Sie die Abdecku D 1 und ziehen Sie diese mit der Feststellschraube fest D 2.

Sägekette spannen E F

Hinweis

Die Sägekette darf nicht durchhängen, sollte sich aber ca. 3 Millimeter von der Säge- schiene abziehen lassen F.

→ Lösen Sie die Feststellschraße[1] soweit heraus, dass Sie das Stellrad E [2] drehen können.
→ Drehen Sie das Stell ^E d[2] im Uhrzeigersinn, um die Kette zu spannen bzw. gegen den Uhrzeigersinn um die Spannung zu lösen E ②.
→ Drehen Sie die Sägekette von Hand, um einen einwandfreien Lauf zu prüfen.
→ Ziehen Sie die Feststellschraube wiederEn3.

Hinweis

Während der Einlaufzeit ist die Sägekette nach maximal fünf Schnitten nachzuspannen.

Betrieb

Betriebszeiten

Bitte regionale Vorschriften beachten.

Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Sägekettenöl

WARNUNG!

Gefahr von Geräteschäden

Durch die Verwendung von Altöl können Schäden an Ölpumpe, Sägeschiene und Kette entstehen!

- Verwenden Sie auf keinen Fall Altöl zur Schmierung der Sägekette!

VORSICHT!

Umweltschäden

Da das Sägekettenöl beim Betrieb in die Umwelt gelangt, sollten biologisch abbaubare Spezial-Sägekettenöle auf pflanzlicher Basis verwendet werden.

Achtung!

Gerät darf nur mit ausreichend Sägekettenöl betrieben werden.

Prüfen Sie die Ölmenge anhand der Öllfüllstandsanzeige.

Hinweis

Das Tankvolumen von 80 ml, reicht aus für ca. 20 min Laufzeit.

Sägekettenöl einfüllen G

VORSICHT!

Rutschgefahr durch verschüttetes Öl

Vermeiden Sie es, Öl zu verschütten.
Verschüttetes Öl unbedingt aufwischen.

Achtung!

Achten Sie darauf, dass kein Schmutz in den Öltank gelangt.

→ Klappen Sie die Lasche [A] am Tankdeckel nach oben ①.

→ Drehen Sie den Tankdeckel langsam auf und nehmen Sie ihn ab ②.
→ Füllen Sie das Kettenschmieröl vorsichtig bis ca. 1 cm unterhalb der Unterkante des Einfüllstützens ein ③.
→ Schrauben Sie den Tankdeckel wieder fest an und klappen Sie die Lasche [A] nach unten ④.

Hinweis

Der Ölstand ist in der Ölfüllstandsanzeige [1] ersichtlich.

Kettenschmierung prüfen

→ Überprüfen Sie die Ölmenge im Tank.
→ Starten Sie das Gerät.
→ Halten Sie die Sägekette einige Zeit ca. 15 cm über eine geeignete Oberfläche. Bei ausreichender Kettenschmierung bildet das von der Sägekette abspritzende Öl eine leichte Spur.

Arbeitswinkel einstellen H

WARNUNG!

Gefahr von Verletzungen durch das Schneidwerkzeug.

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.

Das Gerät verfügt über einen 5-fach (je nach Ausführung) verstellbaren Arbeitswinkel. Dadurch können Sie problematische und schwer zugängliche Stellen bequem erreichen.

→ Drücken Sie den Arretierknopf und halten Sie ihn gedrückt ①.
→ Stellen Sie den Arbeitswinkel 📂n
→ Lassen Sie den Arretierknopf los.
√ Der Arretierknopf des Hochentasters rastet hörbar ein.

Hochentaster mit Bedienstiel verbinden 1

→ Drücken Sie den Einrastknopf [A] am Bedienstiel und stecken Sie den Bedienstiel in die Aufnahme des Hochentasters bis der Einrastknopf in der Aufnahme [B] einrastet ①②.

Achtung!

Achten Sie auf die korrekte Einrastung

Hinweis

Als Zubehör ist ein optional erhältlicher Mittelgriff für den Bedienstiel erhältlich. Informationen und Montagehinweise finden Sie in der Bedienungsanleitung des Bedienstieles.

Gerät einschalten J

WARNUNG!

Gefahr von Verletzungen oder Sachschäden

Halten Sie das Gerät während des Betriebes immer mit beiden Händen fest. Eine Hand umfasst den Handgriff, die andere Hand umfasst den Bedienstiel an dem ummantelten Bereich bzw. dem optional erhältlichen Mittelgriff.

→ Entfernen Sie die Schutzabdeckung.

→ Betätigen Sie den Einschaltsperrschalter [A] am Handgriff ①.
→ Betätigen Sie gleichzeitig den Ein-/Ausschalter [B] am Handgriff ②.

→ Lassen Sie den Einschaltsperrschalter wieder los.

√ Das Gerät ist in Betrieb.

Gerät ausschalten J

→ Lassen Sie den Ein-/Ausschalter am Handgriff los. √ Das Gerät ist ausgeschaltet.

Hinweis

Das Schneidwerkzeug läuft nach dem Ausschalten noch kurze Zeit nach.

Hinweis

Beim Loslassen des Ein-/Ausschalters kehrt der Einschaltsperrschalter automatisch in seine Ausgangsposition zurück.

Arbeiten mit dem Hochentaster

WARNUNG!

Gefahr von Verletzungen oder Sachschäden

Halten Sie den Hochentaster in der Arbeitsstellung wie in Bild K gezeigt.
Auf einen sicheren Stand achten, besonders bei Arbeiten über Kopfhöhe.
Sägekette vom Körper weg halten.

Gerät fest in beiden Händen halten. Eine Hand umfasst den Handgriff, die andere Hand umfasst den Bedienstiel an dem ummantelten Bereich bzw. dem optional erhältlichen Mittelgriff.
- Niemals direkt unter dem zu schneidenen Ast stehen.
➢ Niemals auf einer Leiter oder einem instabilen Unterbau stehen.
Sägen Sie Äste immer in Teilstücken.
➢ Niemals in gefährlichen Arbeitspositionen arbeiten, in denen sie von fallenden oder vom Boden zurückschlagenden Äste getroffen werden können.

VORSICHT!

Sägen Sie kein unter Spannung stehendes Holz.
Sägen Sie keine Sträucher oder Büsche.

Hinweis

Der Hochentaster ist zum Sägen von Ästen und Zweigen vorgesehen. Sie darf nicht zum Fällen von Bäumen verwendet werden.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Hochentaster sicher und fachgerecht arbeiten und Gefährdungen vermeiden können. Sollte es trotzdem zu einer Blockade zwischen dem Schnittgut und der Sägenkette kommen dann schalten Sie diese umgehend aus. Ziehen Sie schnittfeste Handschuhe an, um die Blockade zu entfernen. Falls die Führungsschiene (Schwert) entfernt werden muss folgen Sie den Anweisungen wie im Kapitel Montage beschrieben. Nach Beseitigung der Blockade und erneuter Montage muss ein Probelauf durchgeführt werden. Wenn hierbei Vibrationen oder mechanische Geräusche festgestellt werden, stellen Sie die Arbeit ein und wenden Sie sich an eine autorisierte Servicestelle. Sollte diese Gefährdung öfters vorkommen, empfehlen wir eine Schulung.

Es wird vorgeschrieben, vor jedem Gebrauch oder nach einem Herunterfallen des Hochentaster diesen sorgfältig auf Verschleiß und evtl. Beschädigungen zu überprüfen. Sollte eine Beschädigung festgestellt werden, sind diese umgehend von Ihnen oder einer autorisierten Servicestelle zu beseitigen. Überprüfen sie vor der Inbetriebnahme des Hochentasters folgende Punkte:

→ Beschädigungen am Gerät wie z.B. Risse an der Sägeschiene
→ Korrekter Sitz der Sägeschiene
→ Einbau-/ Laufrichtung, sowie einwandfreie (scharfe) Sägekette
→ Spannung der Sägenkette (bei einer neuen Kette mehrmals prüfen und nachjustieren)
→ Funktion der Kettenschmierung

Arbeitstechnik L M

GEFAHR!

Gefahr von Schnittverletzungen durch Rückschlag

Bei einem Rückschlag wird die Säge plötzlich und unkontrollierbar zum Benutzer geschleudert.
➢ Vermeiden Sie es mit der Spitze der Sägeschiene auf einen Gegenstand zu treffen.
Üben Sie einen gleichmäßigen Druck auf das Gerät aus, jedoch nicht mit übermäßiger Gewalt.

Vermeidung von Rückschlag, - Spring oder Rutschgefahr der Sägeeinheit

→ Vermeiden Sie unbedingt, dass in dem in Abbildung L a gezeigten Bereich der Sägeschiene Holz oder andere feste Gegenstände berührt werden.
→ Halten Sie den Körper aus den verlängerten Schwenkbereich des Gerätes fern.
→ Setzten Sie die Sägeschiene mit dem Anschlag [1] zum Trennschnitt an L b.
→ Sägen Sie nur mit richtig geschärfter und gespannter Sägekette.
→ Führen Sie den Sägeschnitt immer mit eingeschalteter Sägekette aus.

Baumschnitt M

Hinweis

Entasten Sie den Baumstamm von unten nach oben.

→ Schneiden Sie den Ast 10-15 cm vom Astansatz von unten nach oben zu 1/3 des Astdurchmessers ein ①.
→ Sägen Sie den Ast etwas weiter außen von oben nach unten durch ②.
→ Führen Sie einen Schnitt dicht am Stamm durch ③.

Bedienstiel mit fest verbautem Akku entfernen N

→ Gerät ausschalten.
→ Drücken Sie den Einrastknopf [A] am Bedienstiel ①.
→ Ziehen Sie den Bedienstiel aus der Aufnahme der Hochentastereinheit [B] ganz heraus ②.

Wartung

WARNUNG!

Gefahr von Verletzungen oder Sachschäden.

Halten Sie den Hochentaster in einem guten Betriebszustand. Nicht ordnungsgemäße Wartung, die Verwendung von nicht konformen Ersatzteilen oder Entfernung oder Modifikation von Sicherheitseinrichtungen können zu schweren Sach- oder Personenschäden führen. Können diese Arbeiten vom Benutzer nicht selber ausgeführt werden, ist ein Fachhändler aufzusuchen.

Wartungs- und Reinigungsarbeiten am Gerät dürfen nur bei stillgesetztem Motor und stillstehendem Schneidwerkzeug vorgenommen werden.
Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.
Reinigen Sie das Gerät nicht mit Wasser.
➢ Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführen lassen.
Bei allen Arbeiten an der Sägekette Schutzhandschuhe tragen.

→ Überprüfen Sie vor jedem Gebrauch, sowie beim längerem Arbeiten immer die Kettenspannung.
→ Überprüfen Sie regelmäßig den Sägekettenölstand.
→ Lassen Sie regelmäßig die Sägekette von einer Fachwerkstatt schärfen.
→ Lassen Sie das Gerät mindestens einmal jährlich von einer Fachwerkstatt warten.

Reinigung

→ Reinigen Sie das Elektrogerät regelmäßig nach jedem Gebrauch, abhängig von den Einsatzbedingungen. Wenn das Gerät nicht gereinigt wird, kann es zu Materialschäden und Fehlfunktionen kommen.
→ Schalten Sie das Gerät aus, warten Sie bis das Schneidwerkzeug zum Stillstand gekommen ist und entfernen Sie den den Be dienstiel.
→ Reinigen Sie das Gerät, insbesondere die Lüftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Verschmutzung mit einer Bürste.

→ Reinigen Sie die Sägekette vorsichtig nach jedem Gebrauch.

→ Reinigen Sie regelmäßig die Ölführungsnut (Laufnut der Sägekette) an der Sägeschiene mit einer weichen Bürste.
→ Sprühen Sie die Sägekette nach dem Einsatz mit Pflegeöl ein, um eine lange Lebensdauer zu garantieren. Verwenden Sie hierzu möglichst umweltfreundliche Schmiermittel.

Transport und Lagerung

WARNUNG!

Gefahr von Verletzungen durch das Schneidwerkzeug.

Vor jedem Transport und jeder Lagerung das Gerät abschalten und den Stillstand des Schneidwerkzeuges abwarten.
➢ Entfernen Sie den Bedienstiel vor Transport oder Lagerung.
Montieren Sie immer die Schutzabdeckung vor Transport und Lagerung.

Transport

→ Sichern Sie das Gerät ausreichend gegen unbeabsichtigtes Verrutschen wenn Sie es auf oder in einem Fahrzeug transportieren.

Lagerung

→ Führen Sie Reinigungs- und Wartungsarbeiten vor der Lagerung durch.
→ Lagern Sie das Gerät an einem trockenen Ort, außerhalb der Reichweite von Kindern.
→ Achten Sie darauf, dass bei Lagerung kein Ketten-schmieröl auslaufen kann.
→ Stellen Sie das Gerät möglichst waagerecht mit dem Öltankverschluss nach oben ab.
→ Entfernen Sie das Kettenschmieröl bei längerer Lagerung (4 Wochen oder länger) aus dem Gerät, um ein Verharzen der Schmierölpumpe zu vermeiden.

→ Lagern Sie den Bedienstiel und den Hochentaster getrennt voneinander.
→ Lagern Sie den Bedienstiel an einem kühlen und trockenen Ort. Empfoh lene Lagertemperatur ca. 0 - 23 °C.
→ Halten Sie das Gerät und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, erdölhaltigen Produkten, Kriechölen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile des Gerätes beschädigen, angreifen oder zerstören können.
→ Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile des Gerätes wirken können. Lagern Sie das Gerät daher nicht in der Nähe dieser Stoffe.

Beseitigung von Störungen

WARNING!

Gefahr von Verletzungen oder Sachschäden

Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.

➢ Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und entfernen Sie den Bedienstiel.

Problem Mögliche	Ursache Abhilfe
Sägekette wird heiß	Kettenspannung zu hoch Kettenspannung einstellen
	Zu viel Reibung aufgrund fehlender Schmierung	Sägekettenöl auffüllen
	Sägekette stumpf Fachwerkstatt aufsuchen
Sägekette trocken	Kein Öl im Tank Sägekettenöl auffüllen
	Ölführungsnut verstopft Sägeschiene reinigen
Unruhiger Lauf, starke Vibrationen	Kettenspannung zu niedrig Kettenspannung einstellen
	Sägekette in falsche Laufrichtung montiert Sägekette richtig montieren
	Sägekette oder Sägeschiene schadhaft Fachwerkstatt aufsuchen
Das Gerät schaltet ab.	Der Akku ist zu heiß. Lassen Sie den Akku abkühlen
	Der Akku ist entladen. Laden Sie den Akku auf
	Temperatur des Gerätes (Elektronik) ist zu hoch	Lassen Sie das Gerät abkühlen und reinigen Sie ggf. die Lüftungsschlitze
	Überstromauslösung	Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf
Das Gerät lässt sich nicht einschalten.	Der Akku ist entladen	Laden Sie den Akku auf.
	Überstromauslösung	Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf
	Temperatur des Akkus zu hoch oder zu niedrig.	Lassen Sie den Akku abkühlen bzw. aufwärmen
	Der Akku ist defekt.	Fachwerkstatt aufsuchen
Unzureichender Schnitt	Sägekette stumpf Fachwerkstatt aufsuchen
	Sägekette verschlissen	Sägekette austauschen
	Sägekette falsch montiert	Sägekette richtig montieren

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.

EG-Konformitätserklärung

Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist.

Kundendienst

Lassen Sie Ihren Hochentaster nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Sollten Ihnen keine Adressen von autorisierten Servicestellen zur Verfügung stehen, wenden Sie sich bitte an die Vertriebsstelle, bei der Sie das Gerät erworben haben.

Umweltgerechte Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien:

Werfen Sie Akkus nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus müssen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Elektrowerkzeuge (ohne Akkus/Batterien):

Werfen Sie das Elektrowerkzeug nicht in den Hausmüll! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.

Contents

WOLF-Garten ist eine Marke der MTD Products Aktiengesellschaft

WOLF-Garten is a trademark of MTD Products Aktiengesellschaft

Industriestraße 23 • 66129 Saarbrücken • Germany

Fon/Phone [phone] • Fax [phone]

www.WOLF-Garten.com • [e-mail]

769-26119A

WOLF

Garten®
