BRUKSANVISNING PS 20 eM Wolf Garten

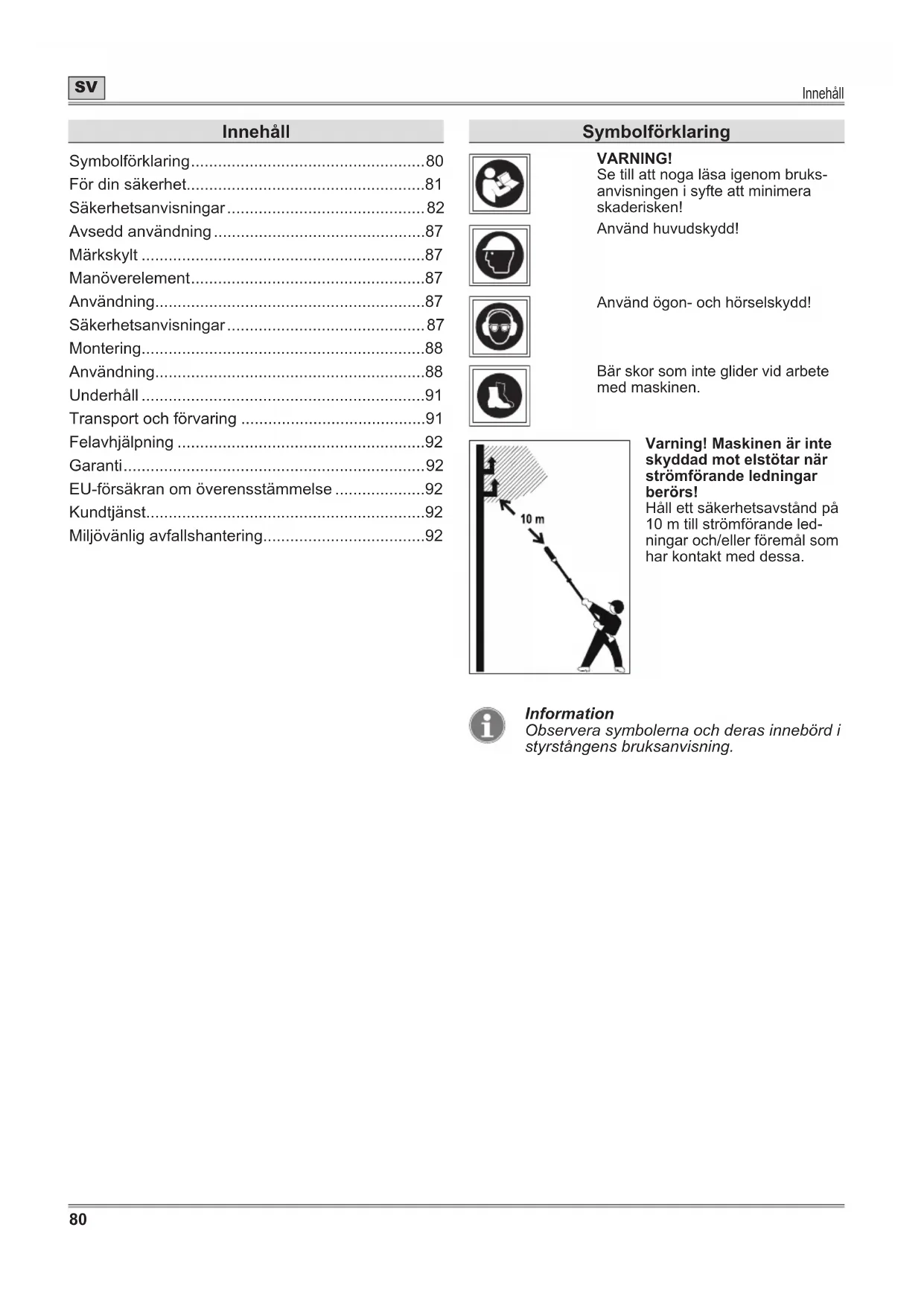

Symbolförklaring....80

För din säkerhet....81

Avsedd användning....87

Märkskylt 87

Manöverelement....87

Användning....87

Transport och förvaring 91

Felavhjälpning 92

Garanti....92

EU-försäkran om överensstämmelse 92

Kundtjänst....92

Miljövänlig avfallshantering....92

Symbolförklaring

WARNING!

Se till att noga läsa igenom bruksanvisningen i syfte att minimera skaderisken!

Använd huvudskydd!

Använd ögon- och hörselskydd!

Bär skor som inte glider vid arbete med maskinen.

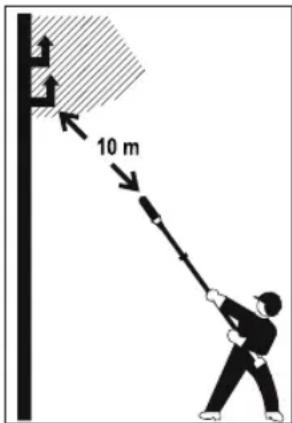

10 m

Varning! Maskinen är inte skyddad mot elstötar när strömförande ledningar berörs!

Håll ett säkerhetsavständ på 10 m till strömförande ledningar och/eller föremål som har kontakt med dessa.

Information

Observera symbolerna och deras innebörd i styrstångens bruksanvisning.

För din säkerhet

Läs bruksanvisningen noga innan du använder din maskin första gången och följ dess anvisningar. Förvara bruksanvisningen för framtida bruk eller för nästa ägare.

WARNING!

Läs alla säkerhetsanvisningar, instruktioner, bilder och tekniska specifikationer som sitter på elmaskinen. Om du inte följer instruktionerna nedan kan det leda till elstötar, eldsvåda och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och instruktioner för framtida bruk.

→ Begreppet "elmaskin" som används i säkerhets-anvisningarna gäller såväl elnätdrivna elmaskiner (med nätkabel) som batteridrivna elmaskiner (utan nätkabel).
→ Innan maskinen tas i bruk första gången måste säkerhetsanvisningarna ovillkorligen läsas igenom!

Om bruksanvisningens och säkerhetsanvisningarnas instruktioner inte följs kan maskinen skadas och fara för användaren och andra personer uppstå.

→ Alla som använder och underhåller maskinen måste vara rätt kvalificerade så att de kan utföra arbetet korrekt.

Förbjudet att egenmäktigt ändra eller bygga om maskinen

Det är förbjudet att utföra ändringar på maskinen eller att tillverka tillsatsanordningar av den. Sådana ändringar kan orsaka personskador och göra att maskinen inte fungerar korrekt.

→ Reparationer måste utföras av auktoriserade och utbildade personer. Härvid ska alltid originalreservdelar användas. Därmed säkerställs att maskinens säkerhet upprätthålls.

Informationssymboler i bruksanvisningen

Bruksanvisningens tecken och symboler hjälper dig att kunna använda bruksanvisningen och maskinen snabbt och säkert.

Information

Information om hur du använder maskinen effektivast och på bästa sätt.

→ Åtgärdssteg

Uppmanar dig att agera.

√ Åtgärdsresultat

Här anges resultatet av en serie åtgårdssteg.

[1] Positionsnummer

Komponenternas positionsnummer anges inom hakparenteser [ ] i texten.

Aldmärkning

Bilderna i bruksanvisningen är märkta med bokstäver som anges i texten.

① Arbetstegsnummer

Om arbetsstegen ska utföras i en viss ordningsföljd är de numrerade och utmärkta i texten.

Varningarnas riskgradering

I den här bruksanvisningen används nedanstående riskgradering för att ange potentiellt farliga situationer:

FARA!

En omedelbart föreliggande fara som leder till allvarliga skador eller dödsfall om angivna åtgärder inte följs.

WARNING!

En farlig situation kan uppstå som leder till allvarliga skador eller dödsfall om angivna åtgärder inte följs.

VAR FÖRSIKTIG!

En farlig situation kan uppstå som leder till lätta eller obetydliga skador om angivna åtgärder inte följs.

Obs!

En eventuellt farlig situation kan uppstå som leder till sakskador om den inte undviks.

Farans typ och orsak!

Följder om anvisningar ignoreras.

Åtgärder för att förebygga faran.

Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl belyst. Oordning och mörka arbetsplatser kan medföra att olyckor inträffar.
b) Använd inte elmaskinen i områden med explosionsrisk eller områden där det finns antändliga vätskor, gaser eller stoft. Elmaskiner kan bilda gnistor som kan antända stoft och ångor.
c) Håll barn och andra personer på avständ när du använder elmaskinen. Om du blir distraherad kan du förlora kontrollen över maskinen.

Elsäkerhet

a) Elmaskinens kontakt måste passa in i uttaget. Kontakten får inte ändras på något sätt. Använd inte adapterkontakter tillsammans med jordade elmaskiner. Intakta kontakter och passande uttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor, till exempel på rör, värmeelement, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.
c) Låt inte elmaskiner komma i kontakt med regn eller väta. Om vatten tränger in elmaskinen ökar risken för elstötar.
d) Använd inte elkabeln till något annat än den är avsedd för, exempelvis för att bära och hänga upp elmaskinen i, eller till att dra ut kontakten ur uttaget. Låt inte elkabeln komma i kontakt med värme, olja, vassa kanter och rörliga komponenter. Skadade och trassliga elkablar ökar risken för elstötar.
e) Om du använder elmaskinen utomhus måste du använda förlängningskablar som är avsedda för utomhusbruk. Förlängningskablar avsedda för utomhusbruk minskar risken för elstötar.
f) Om du måste använda elmaskinen i en fuktig omgivning ska du använda en jordfelsbrytare. När du använder en jordfelsbrytare minskar risken för elstötar.

Personsäkerhet

a) Var uppmärksam, koncentrerad på det du gör och använd sunt förnuft när du arbetar med en elmaskin. Använd inte elmaskiner om du är trött eller påverkad av narkotika, alkohol eller läkemedel. Det räcker med ett ögonblicks ouppmärksamhet under arbetet med elmaskinen för att en allvarlig olycka ska kunna inträffa.
b) Använd personlig skyddsutrustning och använd alltid skyddsglasögon. Personlig skyddsutrustning såsom säkerhetshandskar, ögonskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som är anpassade till hur elmaskiner ska användas eftersom de minskar risken för personskador.

c) Undvik att starta maskinen oavsiktligen. Försäkra dig om att elmaskinen är avstängd innan du ansluter den till strömförsörjningen och/eller batteriet, och innan du lyfter upp eller bär den. Olyckor kan inträffa om du har fingret på brytaren när du bär elmaskinen, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.
d) Ta bort inställningsverktygen eller skruvmejseln innan du startar elmaskinen. Verktyg eller skruvmejslar i maskinens roterande del kan orsaka personskador.
e) Undvik onormala kroppsställningar. Stå stadigt och håll balansen hela tiden. Då kan du kontrollera elmaskinen bättre om något oväntat inträffar.
f) Använd kläder som lämpar sig för arbetet. Bär inte löst sittande kläder eller smycken. Håll här, kläder och handskar på avständ från rörliga delar. Löst sittande kläder, smycken och långt här kan fastna i rörliga delar.
g) Om det går att montera dammsugnings- och dammuppsamlingsanordningar ska dessa anslutas och användas korrekt. Om dammut-sug används minskar risken för dammrelaterade faror.
h) Låt dig inte invaggas i en falsk säkerhet och strunta i säkerhetsbestämmelser för elmaskiner bara för att du har använt elmaskinen många gånger och tycker att du har en stor vana av att använda den. Vårdslöst agerande kan orsaka allvarliga personskador på några få sekunder.

Använda och hantera elmaskinen

a) Maskinen ska inte överbelastas. Använd en elmaskin som är avsedd för det arbete du ska utföra. Du arbetar bättre och säkrare inom angivna kapacitetsområden med en elmaskin som passar för arbetet.
b) Använd inte elmaskinen om brytaren är defekt. En elmaskin som inte kan startas och stängas av längre är farlig och måste repareras.
c) Dra ut kontakten ur eluttaget och/eller ta ut det avtagbara batteriet innan du ställer in maskinen, byter tillbehör eller ställer undan maskinen. Denna förebyggande åtgård förhindrar att elmaskinen startar oavsiktligt.
d) Förvara elmaskiner som inte används utom räckhåll för barn. Låt inte personer som inte känner till hur elmaskinen används och som inte har läst dessa anvisningar använda maskinen. Elmaskiner är farliga om de används av oerfarna personer.
e) Var noga med elmaskinens skötsel. Kontrollera att rörliga delar fungerar som de ska och inte sitter fast och om det finns avbrutna eller skadade delar som inverkar negativt på elmaskinens funktion. Låt reparera skadade delar innan du använder maskinen. Många olyckor beror på att elmaskiner inte har underhållits som de ska.

f) Se till att klippaggregatet är vasst och rent. Noggrant skötta skärredskap med vassa skär fastnar inte så ofta och är lättare att styra.
g) Använd elmaskiner, tillbehör, arbetsredskap o.s.v. enligt dessa anvisningar. Ta då även hänsyn till arbetsförutsättningarna och vilket arbete du ska utföra. Farliga situationer kan uppstå om elmaskiner används till annat än sin avsedda användning.
h) Se till att handtag och greppytor hålls torra, rena och fria från olja och fett. Om handtag och greppytor är hala kan du inte styra och kontrollera elmaskinen i oförutsedda situationer.

Använda och hantera den batteridrivna ma- skinen

a) Batterierna får endast laddas med en laddare som har rekommenderats av tillverkaren. Laddare som endast är avsedda för en viss batterityp kan börja brinna om de används till andra batterier.
b) Använd bara batterier som är avsedda att användas i elmaskinen. Om du använder andra batterier kan det orsaka personskador och utgöra en brandrisk.
c) Batterier som inte används ska hållas på avständ från häftklamrar, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan orsaka att kontakterna överbryggas. Risk för brännskador eller brand vid kortslutning i batteriets kontakter.
d) Vid felaktig hantering kan vätska rinna ut ur batteriet. Undvik kontakt med batterivätska. Spola med vatten om du råkar komma i kontakt med vätskan. Om du får batterivätska i ögonen ska du dessutom kontakta läkare. Utrunnen batterivätska kan orsaka hudirritation och brännskador.
e) Använd inte batterier som är skadade eller har ändrats. Skadade eller ändrade batterier kan få oförutsedda egenskaper och orsaka bränder, explosioner och personskador.
f) Batterierna får inte utsättas för eld och höga temperaturer. Eld och temperaturer över 130 °C kan orsaka explosioner.
g) Följ alla laddningsanvisningar och ladda aldrig batteriet eller den batteridrivna maskinen utanför de temperaturgränser som anges i bruksanvisningen. Felaktig laddning eller laddning utanför temperaturgränserna kan förstöra batteriet och öka brandrisken.

Service

a) Elmaskinen måste repareras av kvalificerad fackpersonal som använder originalreservdelar. Därmed säkerställs att elmaskinens säkerhet upprätthålls.
b) Laga inte skadade batterier. Allt batteriunderhåll måste antingen utföras av tillverkaren eller av auktoriserade serviceföretag.

Säkerhetsanvisningar för kedjesågar

Håll kroppsdelar på avständ från sågkedjan när sågen är igång. Förvissa dig om att sågkedjan inte rör vid något innan sågen startas. Det räcker med ett ögonblicks ouppmärksamhet under arbetet med kedjesågen för att kläder eller kroppsdelar ska dras in av sågkedjan.
Håll alltid i sågkedjans isolerade grepp eftersom sågkedjan kan komma i kontakt med strömledningar som inte syns. Om sågkedjan kommer i kontakt med en spänningsförande ledning kan maskindelar av metall bli strömförande och orsaka elstötar.
Använd ögonskydd. Vi rekommenderar även att du använder personlig skyddsutrustning för hörsel, huvud, händer, ben och fötter. Lämpliga skyddskläder minskar risken för personskador som kan orsakas av omkringflygande spån och om du skulle råka röra vid sågkedjan.
Stå inte i ett träd, på en stege, ett tak eller instabil yta när du arbetar med kedjesågen. Du kan skada dig allvarligt om du använder sågen när du står på något av dessa ställen.
Se alltid till att du står stadigt och använd kedjesågen endast när du står på fast, stabilt och jämnt underlag. Halt eller instabilt underlag kan leda till att du tappar jämvikten eller förlorar kontrollen över kedjesågen.
När du sågar i en spänd gren ska du räkna med att denna kommer att fjädra tillbaka. När spänningen i träfibrerna frigörs kan den spända grenen träffa användaren och/eller medföra att han eller hon förlorar kontrollen över kedjesågen.
Var särskilt försiktig när du sågar i undervegetation och unga träd. Det tunna materialet kan fastna i sågkedjan så att sågen kastar och du förlorar balansen.
Följ anvisningarna om smörjning, kedjespänning och byte av styrskena och kedja. Om kedjan inte är korrekt spänd eller smörjd kan den antingen gå sönder eller öka risken för kast.
Endast trä får sågas. Använd inte kedjesågen till arbeten den inte är avsedd för. Exempel: Använd inte kedjesågen för att såga i metall, plast, murar eller byggmaterial som inte är av trä. Farliga situationer kan uppstå om kedjesågen används för arbeten den inte är avsedd för.
Denna kedjesåg är inte avsedd för att fälla träd. Om kedjesågen används för arbeten den inte är avsedd för kan användare eller andra personer skadas allvarligt.

Orsaker till kast och hur du undviker detta:

Sågen kan kasta om styrskenans spets kommer i kontakt med ett föremål eller om träet böjs och sågkedjan fastnar i snittet.

Vid kontakt med skenans spets kan i vissa fall en oväntad reaktion bakåt inträffa så att styrskenan kastar uppåt och i riktning mot användaren.

Om sågkedjan fastnar i styrskenans överkant kan skenan hastigt kasta tillbaka mot användaren.

Alla dessa reaktioner kan medföra att du förlorar kontrollen över sågen och kan skada dig allvarligt. Lita inte bara på kedjesågens monterade säkerhetsanordningar. När du använder kedjesågen ska du vidta olika åtgärder för att förhindra olyckor och personskador under arbetet.

Att sågen kastar beror på att kedjesågen har använts fel eller på ett felaktigt sätt. Det kan förhindras med lämpliga åtgärder enligt beskrivningen nedan:

Håll sågen med båda händerna och se till att omsluta kedjesågens handtag med tummarna och de andra fingrarna. Se till att hålla kropp och armar i en ställning där du kan stå emot krafterna från ett kast. Om användaren har vidtagit lämpliga åtgärder kan han eller hon behärska krafterna från ett kast. Släpp inte kedjesågen.
Undvik onormala kroppsställningar. Därmed undviker du beröra skenspetsen oavsiktligt och får en bättre kontroll över kedjesågen i oväntade situationer.
Använd bara reservskenor och sågkedjor som anges av tillverkaren. Felaktiga reservskenor och sågkedjor kan medföra att kedjan går sönder och/eller kast.
Följ tillverkarens anvisningar om sågkedjans slipning och underhåll. För låga djupbegränsare ökar risken för kast.

Allmänna säkerhetsanvisningar för kedjesågar

Följ alla anvisningar när du tar bort ansamlat material ur kedjesågen samt inför förvaring och underhållsarbeten. Försäkra dig om att brytaren är frånslagen och att batteriet är uttaget. Om kedjesågen går igång oväntat medan du avlägsnar material som fastnat eller under underhållsarbet kan det orsaka allvarliga personskador.

Kvarvarande risker när maskinen används:

Även vid riktig användning kvarstår vissa restrisker, som inte kan uteslutas.

• Kontakt med oskyddad sågkedja (skärsår)
  Delar av sågkedjan slungas ut
  Delar av sågat trä slungas ut
  Hörselskador

Inandning av materialpartiklar
Kontakt med olja

Därför är det ett oavvisligt krav att maskinen alltid används tillsammans med den personliga skyddsutrustning som avbildas i bruksanvisningen och att säkerhetsanvisningarna följs.

Ljudtrycksnivån ska reduceras utifrån användningen och arbetet som ska utföras på ett sådant sätt att användarens hälsa inte äventyras. Ljudtrycksnivån på arbetsplatsen kan överskrida 80 dB (A). I så fall måste användaren vidta skyddsåtgärder (t.ex. använda ett hörselskydd).

Byt arbetsställning regelbundet. Om maskinen används en längre tid kan det orsaka vibrationsrelaterade cirkulationsstörningar i händerna. Men du kan förlänga tiden du använder maskinen genom att använda passande skyddshandskar eller ta regelbundna pauser.

Säkerhetsanvisningar för stångsåg

Se till att hålla alla kroppsdelar på avständ från skärredskapet. Försök inte ta bort avskuret material, eller hålla fast i material som ska klippas, medan sågkedjan är igång. Maskinen måste vara avstängd när du tar bort en sågkedja som fastnat. Det räcker med ett ögonblicks ouppmärksamhet för att en allvarlig olycka ska inträffa.
Bär stångsågen i handtaget när sågkedjan är stilla. När kedjesågen ska transporteras eller förvaras måste skyddskåpan alltid sättas på. Om maskinen hanteras omsorgsfullt minskar risken att man skadar sig på sågkedjan.
Håll alltid i elmaskinens isolerade greppytor eftersom skärredskapet kan komma i kontakt med dolda strömledningar eller den egna nätkabeln. Om skärredskapet kommer i kontakt med en spänningsförande ledning kan maskindelar av metall bli strömförande och orsaka elstötar.
Sågkedja och sågskena bildar sågsatsen. Det är bara tillåtet att använda sågsatser som tillverkaren godkänt för respektive maskin. Om oförenliga komponenter sätts ihop kan detta leda till personskador och irreparabla skador på maskinen. Kedjor och svärd från olika tillverkare får inte kombineras och användas.
Undersök om maskinen är skadad före varje användning eller efter varje stöt eller kollision.

Finns det skador ska dessa åtgärdas av en fackverkstad före användningen.

Din och andras säkerhet

Vi rekommenderar att du går på en kurs om stångsågens användning och underhåll samt en första hjälpen-utbildning. Om du inte har använt maskinen en längre tid, eller för att öva, rekommenderar vi att du startar med enklare sågsnitt i säkert stöttat trä för att bekanta dig med maskinen igen innan du påbörjar det egentliga arbetet.

Av säkerhetsskäl får inte barn eller andra personer som inte känner till bruksanvisningen använda maskinen. Om det finns lokala bestämmelser om minimiålder är det dessa som ska följas.

Starta inte maskinen om personer (i synnerhet barn) eller djur befinner sig i dess omedelbara närhet. Se även till att barn inte leker med maskinen.

Stäng av maskinen om du ser att personer (i synnerhet barn) eller djur finns i närheten.

Maskinen får inte användas av barn eller personer med nedsatt kroppslig, sensorisk eller mental förmåga, eller av personer med otillräcklig erfarenhet och kunskap. Den får heller inte användas av personer som inte känner till innehållet i bruksanvisningen. Det kan finnas lokala föreskrifter om minimiälder för att få använda maskinen.

Starta inte motorn innan dina händer och fötter är på säkert avständ från skärutrustningen.

Maskinen ska skiljas från elnätet om den lämnas utan uppsikt och medan du tar bort blockeringar.

När du arbetar med stångsågen bör du alltid använda halksäkra skor och långa byxor samt annan lämplig personlig skyddsutrustning (skyddsglasögon, hörselskydd, arbetshandskar, huvudskydd etc.). Att bära personlig skyddsutrustning minskar risken för skador.

Undvik att bära vida kläder och annat som kan fastna i klippaggregatet.

Före användningen

Bekanta dig med maskinen och dess funktioner samt manöverelement innan du börjar använda den.

Använd inga maskiner som har defekt brytare och som inte längre kan slås till eller från. Den måste repareras av en kvalificerad fackman eller på en fackverkstad.

Maskinen får inte användas om skyddsanordningar och käpor är skadade eller saknas. De måste repareras eller eventuellt bytas av en kvalificerad fackman eller på en fackverkstad.

Stäng av maskinen och ta ut batteriet, resp. styrstången där batteriet är integrerat, innan du börjar ställa in eller rengöra maskinen.

Säkerställ att maskinen är komplett och korrekt monterad.

Kontrollera att maskinen fungerar felfritt, framför allt att sågskenan sitter som den ska och att sågkedjan är korrekt spänd.

Läs och följ anvisningarna i bruksanvisningarna som hör till laddaren och styrstångens där batteriet är integrerat.

Under användningen

Lämna inte maskinen utan uppsikt om du avbryter arbetet och förvara den på en säker plats.

Var uppmärksam på dolda objekt under arbetet.

Håll alltid fast maskinen med båda händerna.

Du ska även hålla ett säkerhetsavständ till skärredskapet medan du arbetar.

Bär hårnät om du har långt här.

Var särskilt försiktig om du går baklänges. Snubbelrisk!

Stäng av motorn under transport från/till olika arbetsställen.

Kopplingsanordningar som är installerade på maskinen får inte förbikopplas eller manipuleras (t.ex. för att binda fast brytaren i handtaget).

Var alltid uppmärksam på omgivningen och på eventuella faror som du kanske inte hör på grund av maskinljudet.

Inga personer eller djur får uppehållas inom en omkrets på 15 meter runt kapområdet eftersom de skulle kunna skadas av bortslungade föremål.

Arbeta inte i dålig belysning och dåliga väderförhållanden.

Använd inte maskinen till arbeten som den inte är avsedd för.

Se till att maskinens handtag hålls torra, rena och fria från olja och/eller fett.

Undvik att såga i buskage för då kan små grenar fastna i sågkedjan och slungas runt okontrollerat.

Säkerställ att du kan stå stadigt och säkert i varje arbetsposition.

Förvissa dig om att sågkedjan inte rör vid något innan maskinen startas.

Använd inga stegar eftersom man då kan förlora balansen eller kontrollen över maskinen.

Sträck inte ut armarna för längt framåt.
Arbeta aldrig på eller i träd.
Såga inte av några trädelar som står under spänning.
Arbeta aldrig ensam. Säkerställ att det finns en annan person som du kan ropa till eller som du har ögonkontakt eller annan kontakt med, och att den personen kan ge första hjälpen i nödsituationer.
Motorn måste alltid vara avstängd när maskinen läggs ner.
Stäng av motorn och sätt på skyddskåpan vid varje platsbyte.
Använd aldrig maskinen i våt och/eller fuktig omgivning.
Använd bara sågkedjor och skenor som är godkända av tillverkaren.

Var försiktig för att undvika att kedjesågen kastar och undvik styrskenans spets kommer i kontakt med föremål. Såga inte med styrskenans spets.

Information om vibrationer:

Vibrationer kan orsaka nervskador och störa blodcirkulationen i händer och armar.
Klä dig varmt om du arbetar i en kall omgivning och håll händerna varma och torra.
Ta raster.

Det har rapporterats att vibrationer från handhållna, eldrivna maskiner kan bidra till ett tillstånd som kallas Raynauds fenomen (vita fingrar) hos vissa individer. Raynauds fenomen är en sjukdom som gör att blodkärlen i fingrar och tår drar ihop sig för mycket p.g.a. kramp i blodkärlen. Området försörjs då inte med tillräckligt mycket blod och blir därför extremt blekt.

En frekvent användning av vibrerande verktyg kan orsaka nervskador hos personer vars blodcirkulation är nedsatt (t.ex. rökare, diabetiker). Om du märker av onormala symtom ska du genast avbryta arbetet och kontakta sjukvården. Vi rekommenderar att de som använder maskinen länge och regelbundet ska iaktta sina händer noga. Kontakta sjukvården utan dröjsmål om du upplever något av symptomen ovan. Följ även anvisningarna nedan för att minska risken:

1. Håll dig varm, i synnerhet händerna, när det är kallt ute.
2. Ta rast regelbundet och rör då på fingrama för att förbättra blodcirkulationen. Håll alltid ett fast grepp om handtaget, men håll inte fast det för hårt.
3. Begränsa tiden du använder högvibrerande

verktyg per dag och fördela arbetet på flera dagar. Gör ett arbetsschema som begränsar vibrationsbelastningen.

1. Se till att maskinen vibrerar så lite som möjligt genom att underhålla den och des fasta komponenter regelbundet. Byt genast ut utslitna delar.
2. Byt arbetsställning regelbundet.
3. Om du använder maskinen ofta ska du kontakta din återförsäljare och ev. köpa tillbehör (handtag) som reducerar vibrationerna.

Angivna vibrationsvärden:

• Har mätts i enlighet med standardiserade kontrollmetoder.
• Gör det möjligt att göra en uppskattning av elmaskinens vibrationer och jämföra dessa med andra elmaskiner. Den faktiska belastningen kan vara högre eller lägre beroende av användningsförutsättningar och elmaskinens eller tillbehörens skick. Ta hänsyn till arbetspauser och perioder med lägre belastning vid uppskattningen. Vidta skyddsåtgärder baserat på motsvarande, anpassade uppskattningsvärden, t.ex. organisatoriska åtgärder.

Efter användningen

Stäng av maskinen, ta bort styrstången och kontrollera om maskinen har några skador. Obs, fara! Skärredskapet stannar inte direkt!
När du ska underhålla eller rengöra maskinen ska du stänga av det och ta bort styrstången. Obs, fara! Skärredskapet stannar inte direkt!
Vänta alltid tills klippaggregatet har stannat helt och rör inte vid farliga, rörliga delar innan du har tagit bort styrstången från maskinen.
Skyddsanordningarna får bara tas bort när motorn är avstängd och styrstången är borttagen.
Se noga till att ventilationsöppningarna inte är smutsiga.

Maskinen får inte rengöras med vatten.
Ställ maskinen på en säker plats.
Förvara maskinen utom räckhåll för barn.
Låt maskinen svalna innan du lägger ifrån dig den och/eller ställer undan den för förvaring.
Sätt alltid på skyddskåpan efter användning och ha alltid skyddskåpan på under förvaring.

Allmänna säkerhetsanvisningar

Reservdelar måste uppfylla tillverkarens angivna krav. Använd därför bara originalreservdelar eller reservdelar som har godkänts av tillverkaren. Beakta alltid de medföljande monteringsanvisningarna vid byte av delar och ta alltid först bort styrstången från maskinen.

➢ Reparationer får uteslutande utföras av kvalificerad fackman eller en fackverkstad. Adresser till fackverkstäder finns på vår webbplats.
Denna stångsåg är avsedd till privat trädtrimning. För att förhindra skador på användaren eller andra personer får maskinen inte användas för andra ändamål.
Använd bara batterier som är avsedda att användas i elmaskinen. Om du använder andra batterier kan det orsaka personskador och utgöra en brandrisk.

Kontrollera regelbundet att alla förskruvningar sitter ordentligt.
Låt alltid utföra underhållsarbetena vid rätt tidpunkt. Därmed säkerställs att elmaskinens säkerhet upprätthålls.
Stäng av motorn och vänta tills skärredskapet står stilla innan du tar bort styrstången.
Byt ut alla utslitna eller skadade informationsskyltar på maskinen.
Det finns alltid risk för person- och sakskador, även om alla säkerhets- och användningsanvisningar följs. Du ska alltid vara medveten om detta.

Avsedd användning

Denna maskin är uteslutande avsedd

• att användas som stångsåg för kvistning eller till renskärning av grenar på höga träd.
• att användas enligt beskrivningar och säkerhetsanvisningar i den här bruksanvisningen.

Stångsågen är inte konstruerad för professionellt bruk och får endast användas i privata trädgårdar.

All annan användning gäller som icke avsedd användning.

Användaren ansvarar själv för skador som uppstår på grund av icke avsedd användning.

Undvik att använda elmaskinen i omgivningstemperaturer under 10 °C.

Använd inte stångsågen för att såga grenar som är tjockare än sågskenan.

Märkskylt

Placering

Märkskylten sitter på maskinhuset.

Information

Märkningen gäller som certifikat och får inte ändras eller göras oläslig.

Struktur

1 Tillverkare
2 Maskingrupp
3 Modellnamn
4 Märkspänning, strömtyp
5 Vikt
6 Styrskenans nominella storlek
7 Avfallshantering
8 Tillverkningsår
9 Garanterad bullernivå
10 CE-märkning
11 Modellnummer
12 Serienummer

Manöverelement

Manöverelement P

1 Till-/frånbrytare på handtaget
2 Inkopplingsspärr
3 Handtag
4 Oljenivåindikering
5 Skyddskåpa
6 Sågskena
7 Sågkedja
8 Oljetanklock
9 Inställningshjul
10 Låsskruv
11 Styrstång *(med integrerat batteri)
12 Greppområde för handen/monteringsområde för tillvalt mitthandtag
*Nödvändigt manöverelement (ingår inte i leveransen)

Användning

Kompletterande dokumentation

Du får inte använda maskinen innan du har läst, förstått samt beaktat medföljande bruksanvisningar till laddaren och styrstången.

Ladda batteriet

WARNING!

Batteriet får endast laddas med den laddare som godkänts av tillverkaren. Godkända laddares beteckning finns att läsa i medföljande EU-försäkran om överensstämmelse.

Obs!

Batteriet är delvis laddat vid leveransen. Ladda upp batteriet helt innan det används första gången för att säkerställa batteriets fullständiga kapacitet.

VAR FÖRSIKTIG!

Batteriet är integrerat i styrstången.

→ Batteriet laddas enligt anvisningarna i den kompletterande dokumentationen.

Montering

WARNING!

Risk för personskador.

• Felaktigt monterade delar kan leda till mycket allvarliga och dödliga personskador när maskinen används!
  Den här maskinen får bara användas när alla delar är fullständigt och komplett monterade och ingen del är skadad!

Läs därför först igenom hela kapitlet innan du monterar delarna.
Montera delarna noggrant och fullständigt.
Använd verktyg när detta är föreskrivet.

WARNING!

Risk för personskador.

Delar får bara monteras och demonteras när motorn är avstängd och styrstången med integrerat batteriet är borttagen.

VAR FÖRSIKTIG!

Vass sågkedja. Redskapet stannar inte direkt.

- Ta bort styrstången som batteriet sitter i innan du sätter igång med något arbete på maskinen. - Använd skyddshandskar vid alla arbeten på sågkedjan.

WARNING!

Risk för personskador.

En felmonterad sågkedja leder till okontrollerat kapningsbeteende hos maskinen.
När kedjan monteras är det viktigt att se till att den löper i föreskriven riktning!

Sätt fast sågkedjan A B C D

→ Lossa lässkruv A 1 och ta av skyddet A 2. → Sätt sågskenan med långa hål på den gängade bulten på A 3.

Information

Var noga med att kedjespännplattan pekar framåt C [1].

Information

Var noga med hur styrskruven på baksidan av sågskenan sitter i styrspåret B [1].

→ Skjut sågskenan så nära kedjehjulet som möjligt.
→ Lägg sågkedjan runt sågskenan och drivhjulet A 4.

Information

Var noga med att sågkedjan löper åt rätt håll B [2].

→ Kontrollera hur sågskenan och sågkedjan är positionerade på maskinen C.
→ Placera skyd ① och dra fast det med lässkruven D ②.

Spänna sågkedjan E F

Information

Sågkedjan får inte vara slak, utan ska bara kunna dras ca 3 millimeter från sågskenan F.

→ Lossa lässkruven[1] så mycket att det går att vrida på handhjulet E [2].
→ Vrid handhjütt [2] medurs för att spänna kedjan resp. moturs för att släppa på spänningen E ②.
→ Vrid sågkedjan för hand för att kontrollera att den löper felfritt.
→ Dra fast lässkruven3 igen.

Information

Under inkörningsperioden ska sågkedjan efterspännas efter maximalt fem snitt.

Användning

Användningstider

Följ regionala föreskrifter.

Kontakta den som är lokalt ansvarig för att informera dig om vilka tider du får använda maskinen.

Sågkedjeolja

WARNING!

Risk för maskinskador

Om spillolja används kan det uppstå skador på oljepump, sågskena och kedja!

Använd absolut inte spillolja till sågkedjans smörjning!

VAR FÖRSIKTIG!

Miljöskador

Eftersom sågkedjeoljan kommer ut i miljön under driften ska växtbaserad, biologiskt nedbrytbar special-sågkedjeolja användas.

Obs!

Maskinen får bara köras med tillräckligt mycket sågkedjeolja.

- Kontrollera oljemängden med hjälp av oljenivåindikeringen.

Information

Tankvolymen på 80 ml räcker för ca. 20 min. drift.

Undvik att spilla ut olja.
Utspilld olja måste torkas upp.

Obs!

- Var noga med att det inte kommer in smuts i tanken.

→ Dra fliken [A] som sitter på tanklocket ① uppåt.

→ Vrid långsamt upp tanklocket och ta av 2.
→ Fyll försiktigt på kedjesmörjolja till ca. 1 cm under påfyllningsstutsens undre kant ③.

→ Skruva fast tanklocket [A] och fäll ner fliken ④.

Information

Oljenivån syns i oljenivåindikeringen [1].

Kontrollera kedjesmörjning

→ Kontrollera oljemängden i tanken.
→ Starta maskinen.
→ Håll kedjan ca 15 cm över en lämplig yta en stund.
När kedjesmörjningen är tillräcklig bildar oljan, som sprutar från sågkedjan, ett lätt spår.

Ställa in arbetsvinkeln H

WARNING!

Risk för personskador på grund av skärredskapet.

Motorn ska vara avstängd och skärredskapet stå stilla innan du gör några inställningar på maskinen.
Ta bort styrstången som batteriet sitter i innan du sätter igång med något arbete på maskinen.

Maskinens arbetsvinkel kan ställas in i 5 lägen (beroende av utförande) så att du bekvämt när problematiska och svårtillgängliga ställen.

→ Tryck på läsknappen och håll den intryikt
→ Ställ in arbetsvinkän
→ Släpp läsknappen.
√ Stångsågens läsknapp hakar fast hörbart.

Montera styrstången i stångsågen

→ Tryck på styrstångens snabblås [A] och sätt in styrstången i stångsågens fäste tills snabblåset snäpper fast i fästet [B] ①②.

Obs!

Var noga med att snabblåset snäpper fast.

Information

Det finns ett mitthandtag som kan monteras på styrstången som tillval. Information och monteringsanvisningar finns i styrstångens bruksanvisning.

Starta maskinen J

WARNING!

Risk för person- eller sakskador.

Håll alltid maskinen med båda händerna när du arbetar med den. Håll i handtaget med den ena handen, håll i det klädda området eller det tillvalda mitthandtaget med den andra handen.

→ Ta bort skyddskåpan.
→ Lossa handtagsinkopplingsspärr [A].
→ Tryck samtidigt på handtagstill-/frånbrytare [B].
→ Släpp sedan inkopplingsspärren igen.
√ Maskinen är igång.

Stänga av maskinen J

→ Tryck på till-/frånbrytaren som sitter på handtaget. ✓ Maskinen är avstängd.

Information

Klippaggregatet fortsätter vara igång en kort tid efter avstängningen.

Information

Inkopplingsspärren återgår automatiskt till sitt utgångsläge när du släpper till-/fränbryta- ren.

Arbeta med stångsågen

WARNING!

Risk för person- eller sakskador.

Håll stångsågen så som visas i bild K under arbetet.
Var noga med att stå stadigt, särskilt vid arbeten över huvudhöjd.
Sågkedjan ska hållas på avständ från kroppen.
Håll maskinen stadigt med båda händerna. Håll i handtaget med den ena handen, håll i det klädda området eller det tillvalda mitthandtaget med den andra handen.
Stå aldrig direkt under grenen som ska kapas.
Stå aldrig på en stege, eller på en underkonstruktion som inte är stabil.
Såga alltid grenar i delar.
Arbeta aldrig i farliga arbetspositioner där du riskerar att träffas av fallande grenar eller grenar som kastas upp från marken.

VAR FÖRSIKTIG!

Såga inte trä som står under spänning.
Såga inga buskar eller buskage.

Information

Stångsågen är avsedd för sågning av grenar och kvistar. Den får inte användas till trädfällning.

Bruksanvisningen innehåller viktig information om hur du arbetar säkert och korrekt med stångsågen och om hur faror undviks. Om det ändå bildas en blockering mellan materialet och sågkedjan ska du genast stänga av maskinen, ta på skärtåliga skyddshandskar och avlägsna blockeringen. Följ anvisningarna i kapitlet Montering om du behöver ta av sågskenan (svärdet). När du har avlägsnat blockeringen och monterat tillbaka skenan ska du göra en testkörning. Om du fastställer vibration eller mekaniska ljud under testkörningen ska du avbryta arbetet och kontakta en auktoriserad serviceverkstad. Om denna fara uppträder ofta rekommenderar vi att du går en kurs.

Du måste kontrollera stångsågen noga för att se efter om den är sliten eller skadad före varje användning eller om du har tappat den. Om du upptäcker en skada ska den genast åtgärdas av dig eller en auktoriserad serviceverkstad. Kontrollera följande innan du använder stångsågen:

→ Maskinskador, t.ex. sprickor i sågskenan.
→ Att sågskenan sitter korrekt.
→ Monterings-/löpriktningen och att sågkedjan är i invändningsfritt (vasst) skick.
→ Sågkedjans spänning (kontrolleras och justeras upprepade gånger på en ny kedja).
→ Kedjesmörjningens funktion.

Arbetsteknik L M

FARA!

Risk för skärskador på grund av kast

• Vi en kast slungas sågen plötsligt och okontrollerat mot användaren.
  Undvik att träffa ett föremål med spetsen på sågskenan.
  Lägg ett jämnt tryck på maskinen, men använd inte överdriven kraft.

Undvika kast - fjädring eller glidrisk hos sågen- heten

→ Det är viktigt att undvika att den del av sågskenan som visas på bild L a vidrör trä eller andra fasta föremål.
→ Håll kroppen borta från maskinens förlängda svängområde.

→ Positionera sågskenan med anslaget [1] för grovsnitt L b.

→ Såga bara med korrekt slipad och spänd sågkedja.
→ Sågkedjan måste alltid vara tillkopplad när du sågar.

Beskärning M

Information

Kvista trädstammen nerifrån och upp.

→ Snitta grenen till 1/3 av dess diameter, nerifrån och uppåt, 10-15 cm från grenansatsen ①.
→ Såga igenom grenen uppifrån och ner lite längre ut ②.
→ Lägg ett snitt nära stammän

Ta bort styrstången med integrerat batteri N

→ Stäng av maskinen.
→ Tryck på

styrstångens ① snabblås [A].

→ Dra ut styrstången ur stångsågen [B] helt ②.

Underhåll

WARNING!

Risk för person- eller sakskador.

Håll stångsågen i ett gott skick. Ett osakkunnigt underhåll, användning av inkompatibla reservdelar och borttagning eller modifiering av säkerhetsanordningarna kan medföra allvarliga sak- och personskador. Om användaren inte kan göra dessa arbeten ska han eller hon kontakta sin återförsäljare.

Maskinens motor och skärredskap måste vara avstängda när de underhålls och rengörs.
Ta bort styrstången som batteriet sitter i innan du sätter igång med något arbete på maskinen.
Maskinen får inte rengöras med vatten.
Reparationer och underhåll samt byte av säkerhetsanordningar måste utföras av en kvalificerad fackman eller på en fackverkstad.
Använd skyddshandskar vid alla arbeten på sågkedjan.

→ Kontrollera alltid kedjespänningen före varje användning liksom vid längre arbete.

→ Kontrollera sågkedjeoljans nivå regelbundet.

→ Låt en fackverkstad slipa sågkedjan regelbundet.

→ Låt en fackverkstad utföra underhåll på maskinen minst en gång om året.

Rengöring

→ Elmaskinen ska rengöras regelbundet efter varje användning utifrån användningsförhållandena. Om maskinen inte rengörs finns risk för materialskador och att den slutar fungera korrekt.

→ Stäng av maskinen och vänta tills klippaggregatet står helt stilla och ta bort styrstången.

→ Rengör maskinen, i synnerhet ventilationsöppningarna, efter varje användning med en torr trasa, eller med en borste om den är mycket smutsig.
→ Rengör sågkedjan försiktigt efter varje användning.

→ Rengör regelbundet oljestyrspåret (sågkedjans löpspår) på sågskenan med en mjuk borste.

→ Spraya in sågkedjan med vårdande olja efter användningen för att garantera en lång livslängd. Använd ett så miljövänligt smörjmedel som möjligt.

Transport och förvaring

WARNING!

Risk för personskador på grund av skärredskapet.

Stäng alltid av maskinen och vänta tills klippaggregatet står helt stilla innan du transporterar den eller ställer undan den för förvaring.
Ta bort styrstången före transport och förvaring.
Sätt alltid på skyddskåpan före transport och förvaring.

Transport

→ Säkra maskinen ordentligt så att den inte kan halka ner om den ska transporteras med eller i ett fordon.

Förvaring

→ Utför rengörings- och underhållsarbeten före förvaringen.
→ Förvara maskinen på en torr plats, utom räckhåll för barn.
→ Var noga med att kedjesmörjolja inte kan rinna ut vid förvaringen.
→ Placera maskinen vågrätt om det går, med oljetanksförslutningen uppåt.
→ Töm ur kedjesmörjoljan ur maskinen vid längre förvaring (4 veckor eller mer) för att undvika att smörjoljepumpen förhartsas.
→ Styrstången och stångsågen ska förvaras åtskilda.
→ Förvara styrstången torrt och svalt. Rekommen- derad förvaringstemperatur ca 0 - 23 °C.
→ Se till att maskinen, i synnerhet plastdelarna, inte kommer i kontakt med bromsvätska, bensin, produkter som innehåller petroleum, penetrerande oljor etc. Dessa innehåller kemiska substanser som kan skada, angripa eller förstöra maskin plastdelar.
→ Gödsel och andra trädgårdskemikalier innehåller ämnen som kan ha en kraftig korrosiv inverkan på maskinens metalldelar. Förvara därför inte maskinen nära dessa ämnen.

Felavhjälpning

WARNING!

Risk för person- eller sakskador.

Kontakta alltid en fackverkstad om du är osäker.

Stäng alltid av motorn och ta bort styrstången före alla arbeten och kontroller på maskinen.

Problem Möjlig orsak Åtgård
Sågkedjan blir varm	Kedjespänning för hög Ställ in kedjespänning
	För hög friktion på grund av otillräcklig smörjning	Fyll på sågkedjeolja
	Sågkedja trubbig Uppsök fackverkstad
Sågkedjan är torr	Ingen olja i tanken Fyll på sågkedjeolja
	Oljestyrspår igensatt Rengör sågskenan
Orolig drift, kraftiga vibrationer	För låg kedjespänning Ställ in kedjespänning
	Sågkedja monterad så att den löper åt fel håll	Montera sågkedja korrekt
	Sågkedja eller sågskena defekt Uppsök fackverkstad
Maskinen stängs av.	Batteriet är för varmt. Låt batteriet svalna
	Batteriet är urladdat. Ladda batteriet
	Maskinens (elektronikens) temperatur är för hög.	Låt maskinen svalna och rengör ventilationsöpp- ningarna om det behövs.
	Överströmsutlösning	Kontakta en fackverkstad om problemet åter- kommer
Maskinen kan inte startas.	Batteriet är urladdat. Ladda batteriet.
	Överströmsutlösning	Kontakta en fackverkstad om problemet åter- kommer
	Batteriets temperatur för hög eller låg. Låt batteriet svalna eller bli varmare.
	Batteriet är defekt. Uppsök fackverkstad
Otilräckligt snitt	Sågkedja trubbig Uppsök fackverkstad
	Sågkedja utsliten	Byt sågkedja
	Sågkedja monterad så att den löper åt fel håll	Montera sågkedja korrekt

Garanti

I varje land gäller vårt företags eller importörens garantivillkor. Eventuella fel på maskinen repareras kostnadsfritt under garantitiden om orsaken är material- eller tillverkningsfel. Kontakta din återförsäljare eller närmast liggande filial om du behöver utnyttja garantin.

EU-försäkran om överensstämmelse

Mer information om maskinen finns i den separat medföljande EU-försäkran om överensstämmelse, som är en del av denna bruksanvisning.

Kundtjänst

Stångsågen måste repareras av kvalificerad fackpersonal som använder originalreservdelar. Därmed säkerställs att maskinens säkerhet upprätthålls. Kontakta din återförsäljare om du inte har adresser till auktoriserade serviceverkstäder.

Miljövänlig avfallshantering

Elmaskiner, tillbehör och förpackningar måste återvinnas miljövänligt.

Batterier:

Batterier får inte kastas bland hushållsso- por, i öppen eld eller i vattendrag. Batterier ska samlas in, återvinnas eller avfalls- hanteras på ett miljövänligt sätt.

Elmaskiner (utan batterier):

Elmaskinen får inte kastas bland hus- hållssoporna! Lämna in den till en deponeringsstation.

Indhold

Symbolforklaring....93

① Handlingsskrittnummer

Kontroller at det läses riktig

Informasjon
