| Producttype | Steel met geïntegreerde accu voor tuingereedschap |
| Merk | Wolf Garten |
| Model | BS 140 eM |
| Voeding | Geïntegreerde lithium-ion-accu, niet verwijderbaar |
| Nominale spanning | 14,4 V (schatting voor een 140 eM-gereedschap) |
| Accucapaciteit | 2,0 Ah (gebruikelijke schatting voor dit type) |
| Afmetingen (L x B x H) | Ongeveer 100 x 40 x 30 cm (schatting) |
| Gewicht | Ongeveer 1,5 kg (schatting) |
| Compatibiliteit | Door de fabrikant goedgekeurd gereedschap en accessoires (heggenscharen, graskantenscharen, enz.) |
| Compatibele lader | Door Wolf Garten goedgekeurde lader (modelspecifiek) |
| Hoofdfuncties | Aan/uit-schakelaar, inschakelblokkering, optionele middenhandgreep |
| Veiligheid | Bescherming tegen volledige ontlading en oververhitting, automatische uitschakeling bij oververhitting |
| Onderhoud en reiniging | Reinig de contacten met een droge doek, houd de steel schoon en droog |
| Aanbevolen opslagtemperatuur | 0 tot 23 °C |
| Laadstatus voor opslag | Ongeveer 60 % |
| Garantie | Volgens de bepalingen van de fabrikant of importeur |
| Onderdelen en repareerbaarheid | Reparaties uitsluitend door een erkende werkplaats; originele reserveonderdelen |
| Algemene informatie | Niet blootstellen aan regen; draag beschermende handschoenen; lees de handleiding voor gebruik |
| Afvoer | Niet bij het huisvuil doen; recyclen bij een erkend inzamelpunt |
Veelgestelde vragen - BS 140 eM Wolf Garten
Gebruikersvragen over BS 140 eM Wolf Garten
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Accessoire voor tuingereedschap in PDF-formaat gratis! Vind uw handleiding BS 140 eM - Wolf Garten en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BS 140 eM van het merk Wolf Garten.

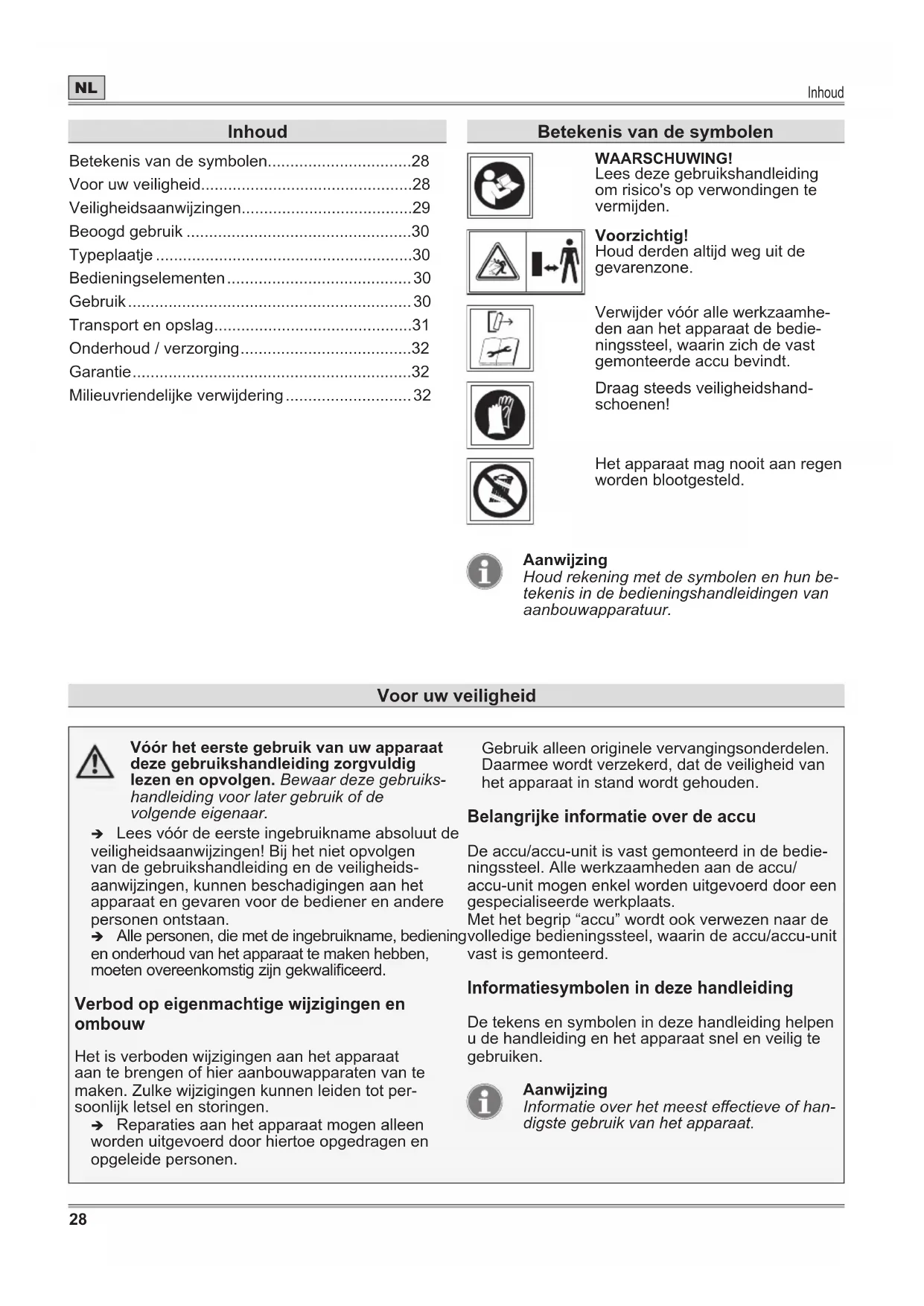

GEBRUIKSAANWIJZING BS 140 eM Wolf Garten
(Originele gebruiksaanwijzing)
SV Svenska 33
(Originalbruksanvisning)
DA Dansk 38
Betekenis van de symbolen....28
Voor uw veiligheid....28
Veiligheidsaanwijzingen....29
Beoogd gebruik ....30
Typeplaatje 30
Bedieningselementen....30
Gebruik....30
Transport en opslag....31
Onderhoud / verzorging....32
Garantie....32
Milieuvriendelijke verwijdering 32
Betekenis van de symbolen
WAARSCHUWING!
Lees deze gebruikshandleiding om risico's op verwondingen te vermijden.
Voorzichtig!
Houd derden altijd weg uit de gevarenzone.
Verwijder vóór alle werkzaamheden aan het apparaat de bedieningssteel, waarin zich de vast gemonteerde accu bevindt.
Draag steeds veiligheidshandschoenen!
Het apparaat mag nooit aan regen worden blootgesteld.
Aanwijzing
Houd rekening met de symbolen en hun be- tekenis in de bedieningshandleidingen van aanbouwapparatuur.
Voor uw veiligheid
Vóór het eerste gebruik van uw apparaat deze gebruikshandleiding zorgvuldig lezen en opvolgen. Bewaar deze gebruikshandleiding voor later gebruik of de volgende eigenaar.
→ Lees vóór de eerste ingebruikname absoluut de veiligheidsaanwijzingen! Bij het niet opvolgen van de gebruikshandleiding en de veiligheidsaanwijzingen, kunnen beschadigingen aan het apparaat en gevaren voor de bediener en andere personen ontstaan.
→ Alle personen, die met de ingebruikname, bediening en onderhoud van het apparaat te maken hebben, moeten overeenkomstig zijn gekwalificeerd.
Verbod op eigenmachtige wijzigingen en ombouw
Het is verboden wijzigingen aan het apparaat aan te brengen of hier aanbouwapparaten van te maken. Zulke wijzigingen kunnen leiden tot persoonlijk letsel en storingen.
→ Reparaties aan het apparaat mogen alleen worden uitgevoerd door hiertoe opgedragen en opgeleide personen.
Gebruik alleen originele vervangingsonderdelen. Daarmee wordt verzekerd, dat de veiligheid van het apparaat in stand wordt gehouden.
Belangrijke informatie over de accu
De accu/accu-unit is vast gemonteerd in de bedie- ningssteel. Alle werkzaamheden aan de accu/ accu-unit mogen enkel worden uitgevoerd door een gespecialiseerde werkplaats.
Met het begrip "accu" wordt ook verwezen naar de volledige bedieningssteel, waarin de accu/accu-unit vast is gemonteerd.
Informatiesymbolen in deze handleiding
De tekens en symbolen in deze handleiding helpen u de handleiding en het apparaat snel en veilig te gebruiken.
Aanwijzing
Informatie over het meest effectieve of handigste gebruik van het apparaat.
Voor uw veiligheid
→ Actiestap
Er wordt een handeling van u gevraagd.
√ Actieresultaat
Hier vindt u het resultaat van een reeks actie- stappen.
[1]Positienummer
Positienummers zijn in de tekst met vierkante haakjes [ ] aangegeven.
A Illustratiemarkering
Illustraties zijn met letters genummerd en aangeduid in de tekst.
① Actiestapnummer
De vermelde volgorde van actiestappen is met nummers aangegeven in de tekst.
Gevarenniveau
In deze gebruikshandleiding worden de volgende gevarenniveaus gebruikt om op potentieel gevaarlijke situaties te wijzen:
GEVAAR!
De gevaarlijke situatie doet zich onmiddellijk voor en leidt, indien de maatregelen niet worden opgevolgd, tot ernstige of zelfs levensbedreigende verwondingen.
WAARSCHUWING!
De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot ernstig letsel of de dood.
VOORZICHTIG!
De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot lichte of matige verwondingen.
Let op!
Een mogelijk schadelijke situatie kan ontstaan en leidt, indien deze niet wordt vermeden, tot materiële schade.
Opbouw van de veiligheidsaanwijzingen
GEVAAR!
Aard en bron van het gevaar!
Gevolgen bij niet naleven
Maatregel voor de veiligheid
Veiligheidsaanwijzingen
Elektrische veiligheid
Zorg ervoor dat de bedieningssteel/accu niet wordt blootgesteld aan regen en vocht.
Houd het apparaat schoon. Door vervuiling bestaat het gevaar voor een elektrische schok.
Sluit de contacten van de bedieningssteel / accu nooit kort.
De niet gebruikte bedieningssteel /accu uit de buurt houden van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een overbrugging van de contacten kunnen veroorzaken.
Een kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.
Bescherming van uzelf en andere personen
Bij beschadigingen aan en ondeskundig gebruik van de accu kunnen dampen ontsnappen. Zorg voor voldoende toevoer van verse lucht en bezoek bij klachten een arts. De dampen kunnen de luchtwegen irriteren.
Bij verkeerd gebruik kan vloeistof uit de accu weglekken. Vermijd contact hiermee. Bij toevallig contact met water afspoelen. Komt de vloeistof in de ogen, bezoek dan direct een arts. Weglekkende accuvloeistof kan leiden tot huidirritaties en verbrandingen.
Houd kinderen uit de buurt van de bedieningssteel /accu.
Bij kinderen moet erop worden gelet dat zijn niet met de bedieningssteel / accu kunnen spelen.
Veiligheidsaanwijzingen
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of te weinig ervaring en/of kennis, als toezicht op hen wordt gehouden of als zij instructies hebben ontvangen betreffende het veilige gebruik van de bedieningssteel /accu en de daaruit voortvloeiende gevaren. Anders bestaat er gevaar voor verkeerde bediening en verwondingen.
Algemene veiligheidsaanwijzingen
- Controleer vóór de inbedrijfstelling de bedieningssteel / accu visueel op beschadigingen.
- Gebruik geen beschadigde, defecte of vervormde accu's.
Stel de accu niet bloot aan vuur.
Laad de accu enkel met de door de fabrikant vrijgegeven laadapparaten.
Bewaar de bedieningssteel / accu niet op plaatsen, waar de temperatuur 40° C kan overschrijden.
Zorg ervoor dat alle instructies in de handleidingen van elektrisch gereedschap, waarop de bedieningssteel kan worden gemonteerd, strikt worden nageleefd.
Zorg ervoor dat alle instructies in de handleiding van het laadapparaat, dat bedoeld is voor het laden van de accu-unit in de bedieningssteel, strikt worden nageleefd.
Is het laadapparaat of het netsnoer beschadigd, direct de voedingsstekker uit het stopcontact trekken. Reparaties mogen alleen door een geautoriseerd vakbedrijf worden uitgevoerd. Dor ondeskundige reparaties kunnen aanzienlijke gevaren ontstaan voor de gebruiker.
Beoogd gebruik
De bedieningssteel met de vast gemonteerde accu/accu-unit is enkel bedoeld voor gebruik in door de fabrikant vrijgegeven accugereedschap/accessoires. De accu/accu-unit mag enkel worden opgeladen met het door de fabrikant vrijgegeven laadapparaat. Voor informatie over vrijgegeven laadapparaten, accugereedschap en accessoires kunt u terecht bij uw verkoper of rechtstreeks bij de fabrikant.
Typeplaatje
Positie
Het typeplaatje bevindt zich op de bedieningssteel.
Aanwijzing
De aanduiding bezit officiële waarde en mag niet gewijzigd of onleesbaar gemaakt worden.
Opbouw E
1 Fabrikant
2 Modelnaam
3 Modelnummer
4 Serienummer
5 Apparaatgroep
6 Nominale spanning, stroomtype/capaciteit/energie
7 Maximale laadspanning
8 Maximale laadstroom
9 Celtype
10 Lithium-ion-accu
11 Recycling-symbol
12 CE-markering
13 Afvoeraanwijzing
14 Bouwjaar
Bedieningselementen
Bedieningselementen A
1 Vergrendelingsschakelaar
2 Aan/uit-schakelaar op de handgreep
3 Handgreep
4 Houdruimte voor de hand/bevestigingsruimte voor de optionele middengreep
5 Middengreep*
6 Vergrendelknop
7 Contactstekker van de vast in de steel gemonteerde accu-unit
*optioneel accessoire
Gebruik
WAARSCHUWING!
Gevaar van letsel of materiële schade.
Accu uitsluitend met het door de fabrikant vrijgegeven laadapparaat laden.
Aanwijzing
De accu wordt gedeeltelijk opgeladen geleverd. De accu voor het eerste gebruik volledig opladen, om de volledige capaciteit van de accu te waarborgen.
Aanwijzing
De accu wordt warm tijdens gebruik. Laad ontladen accu's binnen een week op, omdat de levensduur van de accu sterk vermindert wanneer de accu in ontladen toestand wordt opgeslagen.
Aanwijzing
De lithium-ion accu kan in elke laadtoestand worden geladen en de lading kan op elk moment worden onderbroken, zonder de accu te beschadigen.
Algemene aanwijzingen voor de accu
Tijdens het gebruik is de li-ion accu beschermd tegen diepontlading en oververhitting. Wanneer de accu leeg is en de accutemperatuur hoger is dan 70°C, wordt het elektrisch gereedschap door een veiligheidsschakeling uitgeschakeld: het te gebruiken werkgereedschap beweegt niet meer.
→ Laat de accu afkoelen bij oververhitting.
De middengreep monteren / instellen A B (optionele accessoire)
Aanwijzing
De middengreep is als optionele accessoire voor de bedieningssteel verkrijgbaar. De greep is bedoeld om het vasthouden van de bedieningssteel tijdens het werk / bij gebruik van verschillend elektrisch gereedschap zoals een grastrimmer, heggenschaar, enz. te vergemakkelijken.
→ Öpen de snelsluiting op de middengre Eo1.
→ Plaats de middengreep op de ommantelde bevestigingszone A [4] van de bedieningssteel op de gewenste positie B 2.
Aanwijzing
De middengreep mag enkel op de ommantelde zone van de bedieningssteel worden gemonteerd, omdat die zone tegelijkertijd dient als instelbegrenzing voor de middengreep.
→ Schuif de middengreep naar de gewenste hoogte en stel de helling in (afhankelijk van de uitvoering) B ③ ④.
→ Bevestig de middengreep door de snelspanhendel te sluiten B 5.
De bedieningssteel aansluiten op het elektrisch gereedschap C
→ Druk de vergrendelknop [A] op de bedieningssteel in en steek de bedieningssteel in de houder van het elektrisch gereedschap, totdat de vergrendelknop in de houder [B] vastklikt ① ②.
Let op!
Let erop dat de bedieningssteel correct is vastgeklikt.
De bedieningssteel van het elektrisch gereedschap verwijderen D
Let op!
Schakel het elektrisch gereedschap uit en wacht tot de bewegende delen van het elektrisch gereedschap tot stilstand zijn gekomen vooraleer u de bedieningssteel verwijdert.
→ Druk de vergrendelknop [A] op de bedieningssteel ① in.
→ Trek de bedieningssteel volledig uit de houder van het elektrisch gereedschap [B] ②.
Aanwijzing
Zorg ervoor dat alle instructies in de bedieningshandleidingen van het elektrisch gereedschap en van het laadapparaat strikt worden nageleefd.
Transport en opslag
Transport
→ Beveilig het apparaat op een geschikte manier tegen onbedoeld verschuiven, wanneer u het op of in een voertuig transporteert.
Aanwijzing
Li-ion-accu's zijn onderworpen aan de vereisten van de wet op de gevaarlijke goederen. De accu's kunnen door de gebruiker zonder verdere vereisten over de weg worden vervoerd. Bij verzending door derden (bijvoorbeeld luchttransport of expeditie) moeten speciale eisen aan de verpakking en etikettering in acht worden genomen. Bij de voorbereiding van het pakket moet een deskundige op het gebied van gevaarlijke stoffen worden geraadpleegd.
→ Verzend de bedieningssteel met de vast gemoteerde accu / accu-unit enkel wanneer de bedieningssteel onbeschadigd is.
- Plak open contacten af..
- Verpak de bedieningssteel met de vast gemonteer-de accu / accu-unit zodanig dat deze niet in de verpakking kan bewegen.
→ Eventuele aanvullende nationale voorschriften moeten in acht worden genomen.
Opslag
→ Reinig uw apparaat grondig na elk seizoen.
→ Sla het apparaat altijd op een droge en veilige locatie op, die ontoegankelijk is voor kinderen.
→ Sla de bedieningssteel met de vast gemonteerde accu op een koele en droge locatie op. Aanbe- volen opslagtemperatuur ca. 0 - 23 °C.
→ De bedieningssteel en vooral de kunststofonderdelen hiervan uit de buurt houden van remvloeistof, benzine, aardoliehoudende producten, kruipolie, etc. Ze bevatten chemische stoffen, die de kunststofonderdelen van de bedieningssteel kunnen beschadigen, aantasten of vernielen. Meststoffen en andere tuinchemicaliën bevatten stoffen, die sterk corrosief kunnen werken op de metalen delen van de bedieningssteel. Bewaar de bedieningssteel daarom niet in de buurt van deze stoffen.
→ Laad de accu op voordat u deze opbergt.
→ Laad de accu op wanneer deze lange tijd niet wordt gebruikt.
Aanwijzing
Tijdens de opslag moet de bedieningssteel met vast gemonteerde accu ongeveer 60 % opgeladen zijn. De bedieningssteel kan probleemloos in het voorziene laadapparaat worden aangesloten en opgeslagen tot het volgende gebruik, of gedurende een lange opslagperiode. Hiervoor moet u wel de voedingsstekker van het laadapparaat uit het stopcontact verwijderen.
Onderhoud / verzorging
WAARSCHUWING!
Gevaar van letsel of materiële schade.
Open nooit de bedieningssteel waarin accu-unit vast is gemonteerd.
➢ Reinigings- en onderhoudswerkzaamheden mogen alleen worden uitgevoerd wanneer de bedieningssteel (accu) is losgekoppeld van het laadapparaat / elektrisch gereedschap.
- Gebruik geen water voor het reinigen van de bedieningssteel, het gemonteerd elektrisch gereedschap of het laadapparaat.
Laat onderhoudswerkzaamheden uitsluitend door gekwalificeerde vakmensen uitvoeren.
→ Houd de bedieningssteel schoon en droog.
→ Reinig de contacten van de bedieningssteel met een zachte, droge doek.
Garantie
In elk land gelden de door ons bedrijf of door de importeur uitgegeven garantiebepalingen. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of produktiefout hiervan de oorzaak is. Neem voor garantie contact op met uw verkoper of de dichtstbij-zijnde vestiging.
Milieuvriendelijke verwijdering
Elektrisch gereedschap, accessoires en verpakkingen moeten milieuvriendelijk worden gerecycled.
Accu's/batterijen:
Gooi accu's/batterijen niet weg in het huishoudelijk afval, in vuur of in het water. Accu's/batterijen moeten worden ingezameld, gerecycled of op een milieuvriendelijke wijze worden afgevoerd.
Elektrisch gereedschap (zonder accu's/batterijen):
Het elektrische gereedschap mag niet met het huishoudelijk afval worden wegge- gooid! Lever het in bij een geschikt inzamelpunt.
Belangrijke informatie over de verwijdering
De bedieningssteel bevat een li-ion-accu die niet kan worden vervangen. Verwijder de li-ion-accu bij het beeindigen van het gebruik (einde van apparaatlevensduur) van het elektrisch gereedschap, volgens de volgen-de beschrijving en recycle de complete accu (met kabel, microschakelaars en kunststo-faansluitstuk), volgens de geldende voorschriften, via een geschikt recycle-, resp. inzamelpunt voor afgedankte apparaten.
- Verwijder de kunststofafdekkingen bij de hand- greep bij de rechterhelft van de behuizing met een platte schroevendraaier Fa.
- Verwijder de 7 schroeven van de behuizingshelften bij de handgreep Fb.
- Verwijder de beide behuizingshelften van de handgreep voor het vrijleggen van de microschakelaar Fc.
- Buig aan het ondereinde van de steel met een platte schroevendraaier de vergrendelnok van de buis naar boven, om later het kunststofaansluitstuk te kunnen verwijderen Fd.
- Verwijder de ontgrendelknop met een platte schroevendraaier Fe.
- De complete accu met kabel en microschakelaar, door het trekken aan het kunststofaansluitstuk [A], uit de buis van de bedieningssteel trekken Ff.
- Alle contactpunten afplakken.
- De net gedemonteerde accu-eenheid compleet met kabel, microschakelaar en kunststofaansluitstuk recyclen via een geschikt recycle-, resp. inzamelpunt voor afgedankte apparaten.
