| Typ produktu | Ovládací rukojeť s integrovaným akumulátorem pro zahradní nářadí |
| Značka | Wolf Garten |
| Model | BS 140 eM |
| Napájení | Integrovaný lithium-iontový akumulátor, nevyjímatelný |
| Jmenovité napětí | 14,4 V (odhad pro nástroj 140 eM) |
| Kapacita akumulátoru | 2,0 Ah (běžný odhad pro tento typ) |
| Rozměry (D x Š x V) | Přibližně 100 x 40 x 30 cm (odhad) |
| Hmotnost | Přibližně 1,5 kg (odhad) |
| Kompatibilita | Nářadí a příslušenství schválené výrobcem (nůžky na živý plot, vyžínač trávy atd.) |
| Kompatibilní nabíječka | Nabíječka schválená společností Wolf Garten (specifická pro daný model) |
| Hlavní funkce | Vypínač zapnuto/vypnuto, přepínač blokování zapnutí, volitelná středová rukojeť |
| Bezpečnost | Ochrana proti úplnému vybití a přehřátí, automatické vypnutí při přehřátí |
| Údržba a čištění | Čistěte kontakty suchým hadříkem, udržujte rukojeť čistou a suchou |
| Doporučená skladovací teplota | 0 až 23 °C |
| Stav nabití před skladováním | Přibližně 60 % |
| Záruka | Podle ustanovení výrobce nebo dovozce |
| Náhradní díly a opravitelnost | Opravy výhradně v odborném servisu; originální náhradní díly |
| Obecné informace | Nevystavujte dešti; používejte ochranné rukavice; před použitím si přečtěte návod |
| Likvidace | Nevyhazujte do domovního odpadu; recyklujte v autorizovaném středisku |
Často kladené otázky - BS 140 eM Wolf Garten
Dotazy uživatelů ohledně BS 140 eM Wolf Garten
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Příslušenství k zahradním nástrojům ve formátu PDF zdarma! Najděte svůj návod BS 140 eM - Wolf Garten a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BS 140 eM značky Wolf Garten.

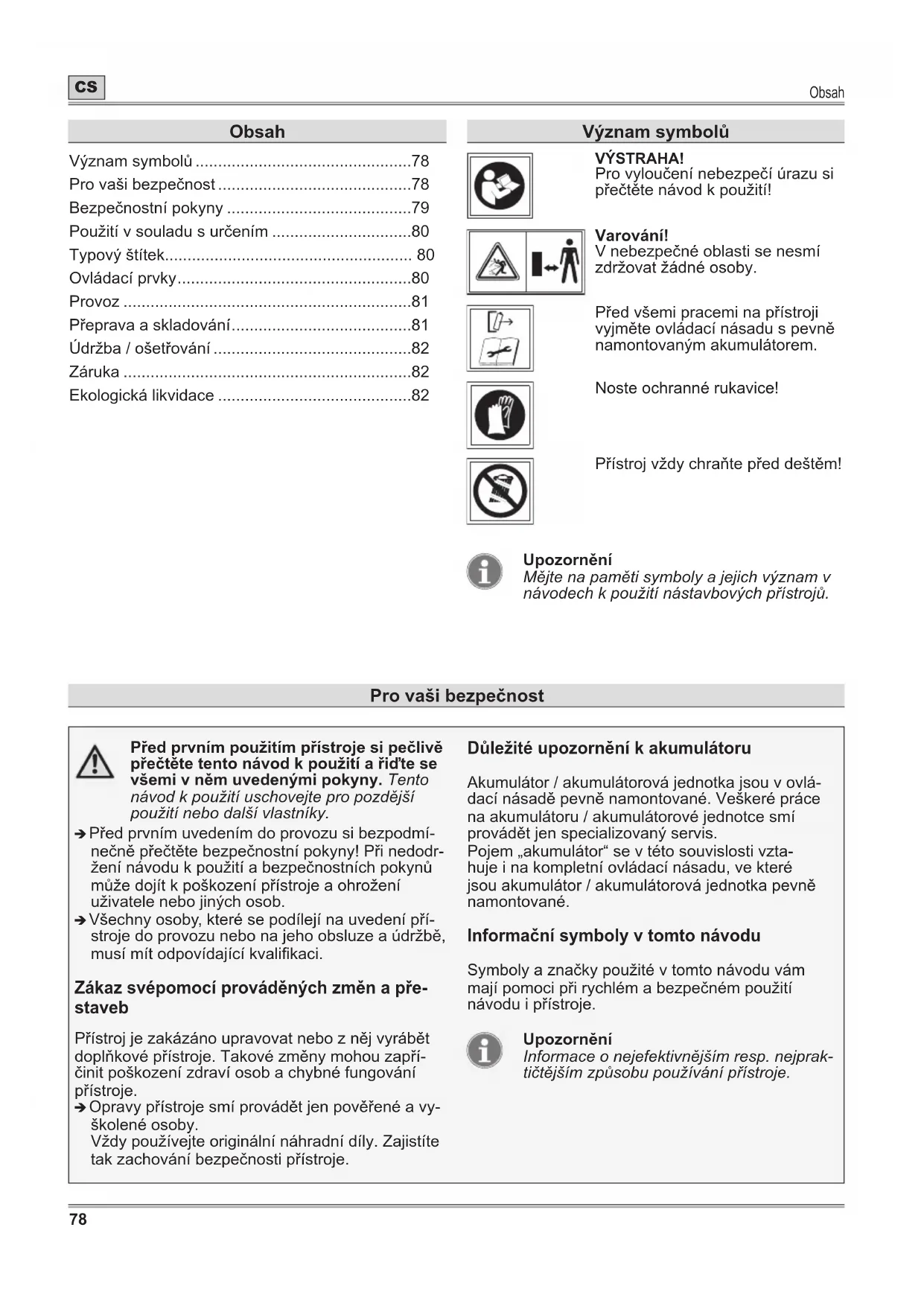

NÁVOD K OBSLUZE BS 140 eM Wolf Garten
(Originální návod k obsluze)
SK Slovenský 83
(Originálny návod na obsluhu)
SL Slovensko 88
Význam symbolů....78
Pro vaši bezpečnost....78
Bezpečnostní pokyny 79
Použití v souladu s určením ....80
Typový štítek.... 80
Ovládací prvky....80
Provoz 81
Přeprava a skladování....81
Údržba / ošetřování 82
Záruka 82
Pro vyloučení nebezpečí úrazu si přečtěte návod k použití!
Varování!
V nebezpečné oblasti se nesmí zdržovat žádné osoby.
Před všemi pracemi na přístroji vyjměte ovládací násadu s pevně namontovaným akumulátorem.
Noste ochranné rukavice!
Přístroj vždy chraňte před deštěm!
Upozornění
Mějte na paměti symboly a jejich význam v návodech k použití nástavbových přístrojů.
Pro vaši bezpečnost
Před prvním použitím přístroje si pečlivě přečtěte tento návod k použití a říd'te se všemi v něm uvedenými pokyny. Tento návod k použití uschovejte pro pozdější použití nebo další vlastníky.
→ Před prvním uvedením do provozu si bezpodmínečně přečtěte bezpečnostní pokyny! Při nedodržení návodu k použití a bezpečnostních pokynů může dojít k poškození přístroje a ohrožení uživatele nebo jiných osob.
→ Všechny osoby, které se podílejí na uvedení přístroje do provozu nebo na jeho obsluze a údržbě, musí mít odpovídající kvalifikaci.
Zákaz svépomocí prováděných změn a přestaveb
Přístroj je zakázáno upravovat nebo z něj vyrábět doplňkové přístroje. Takové změny mohou zapříčinit poškození zdraví osob a chybné fungování přístroje.
→ Opravy prístroje smí provádět jen pověřené a vyškolené osoby. Vždy používejte originální náhradní díly. Zajistíte tak zachování bezpečnosti prístroje.
Důležité upozornění k akumulátoru
Akumulátor / akumulátorová jednotka jsou v ovládací násadě pevně namontované. Veškeré práce na akumulátoru / akumulátorové jednotce smí provádět jen specializovaný servis.
Pojem „akumulátor“ se v této souvislosti vzta-huje i na kompletní ovládací násadu, ve které jsou akumulátor / akumulátorová jednotka pevně namontované.
Informační symboly v tomto návodu
Symboly a značky použité v tomto návodu vám mají pomoci při rychlém a bezpečném použití návodu i přístroje.
Upozornění
Informace o nejefektivnějším resp. nejpraktičtějším způsobu používání přístroje.
Pro vaši bezpečnost
→ Pracovní krok
Vyzývá k provedení činnosti.
√ Pracovní výsledek
Popisuje výsledek sekvence pracovních kroků.
[1]Číslo pozice
Čísla pozic jsou v textu vyznačena hranatými závorkami [ ].
A Značení obrázků
Obrázky jsou značeny písmeny a následně uváděny v textu.
① Číslo pracovního kroku
Definovaná sekvence pracovních kroků je číslována a následně uváděna v textu.
Stupně nebezpečí
V tomto návodu k použití používáme jako upozornění na potenciálně nebezpečné situace následující stupně nebezpečnosti:
NEBEZPEČÍ!
Upozorňuje na bezprostředně hrozící nebezpečnou situaci, která při nedodržení uvedených pokynů zapříčiní těžké nebo dokonce smrtelné zranění.
VÝSTRAHA!
Upozorňuje na potenciálně nebezpečnou situaci, která při nedodržení uvedených pokynů může zapříčinit těžké nebo dokonce smrtelné zranění.
VAROVÁNÍ!
Upozorňuje na potenciálně nebezpečnou situaci, která při nedodržení uvedených pokynů zapříčiní lehké nebo drobné zranění.
Pozor!
Upozorňuje na možnou škodlivou situaci, které je nutné zamezit, aby nedošlo k věcným škodám.
Struktura bezpečnostních pokynů
NEBEZPEČÍ!
Druh a zdroj nebezpečí!
Následky při nedodržení
➢ Opatření pro zamezení vzniku nebezpečí
Bezpečnostní pokyny
Elektrická bezpečnost
➢ Chraňte ovládací násadu / akumulátor před deštěm a vlhkem.
Udržujte přístroj v čistotě. V případě znečištění hrozí nebezpečí úrazu elektrickým proudem.
Nikdy nezkratujte kontakty ovládací násady / akumulátoru.
V blízkosti nepouživané ovládací násady / nepouživaného akumulátoru se nesmí nacházet kancelářské svorky, mince, klíče, hřebíky, šrouby ani jiné malé kovové předměty, které by mohly způsobit propojení kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár.
Ochrana uživatele a jiných osob
Při poškození a neodborném používání akumulátoru mohou uniknout výpary. Vyvětrejte a při obtížích vyhledejte lékaře. Výpary mohou podráždit dýchací cesty.
V případě chybného použití může z akumulátoru vytéct kapalina. Vyvarujte se kontaktu s touto kapalinou. V případě náhodného kontaktu opláchněte postižené místo vodou. Pokud by kapalina zasáhla oči, vyhledejte také lékařskou pomoc. Kapalina vytékající z akumulátorů může podráždit či popálit pokožku.
Děti se nesmí zdržovat v blízkosti ovládací násady / akumulátoru.
Děti musí být pod dozorem, aby se zajistilo, že si nebudou hrát s ovládací násadou / akumulátorem.
Bezpečnostní pokyny
Tento přístroj smí používat děti od věku 8 let a osoby s omezenými tělesnými, senzorickými nebo duševními schopnostmi nebo nedostatečnou zkušeností a vědomostmi, pokud jsou pod dohledem nebo byly poučeny ohledně bezpečné manipulace s ovládací násadou / akumulátorem a porozuměly rizikům s tím spojeným. Jinak hrozí nebezpečí chybné obsluhy a zranění.
Obecné bezpečnostní pokyny
Před uvedením do provozu provedte vizuální kontrolu ovládací násady / akumulátoru, jestli nejsou poškozené.
Nepoužívejte žádné poškozené, vadné nebo zdeformované akumulátory.
Nevystavujte akumulátor působení ohně.
Akumulátor nabíjejte pouze nabíječkami schválenými výrobcem.
Ovládací násadu / akumulátor neskladujte na místech, na kterých může teplota překročit 40 °C.
Dodržujte všechny pokyny a upozornění v návodech k použití elektrického přístroje, na kterém může být ovládací násada namontovaná.
Dodržujte všechny pokyny a upozornění v návodu k použití nabíječky, která je určena k nabíjení akumulátorové jednotky v ovládací násadě.
Jsou-li nabíječka nebo sít'ový kabel poškozené, ihned vytáhněte sít'ovou zástrčku z elektrické zásuvky. Opravy smí provádět jen autorizovaný odborný servis. V důsledku neodborně provedených oprav mohou uživateli hrozit značná nebezpečí.
Použití v souladu s určením
Ovládací násada s pevně namontovaným akumulátorem / akumulátorovou jednotkou je určena k použití v akumulátorových přístrojích a příslušenstvích schválených výrobcem.
Akumulátor / akumulátorová jednotka se smí nabíjet pouze nabíječkou schválenou výrobcem. Informace o schválených nabíječkách, akumulátorových přístrojích a příslušenství získáte u svého prodejce nebo přímo u výrobce.
Typový štítek
Umístění
Typový štítek se nachází na ovládací násadě.
Upozornění
Označení představuje oficiální doklad a je zakázáno ho pozměňovat nebo zhoršovat jeho čitelnost.
Uspořádání E
1 Výrobce
2 Název modelu
3 Číslo modelu
4 Sériové číslo
5 Skupina zařízení
6 Jmenovité napětí, druh proudu / kapacita / energie
7 Maximální nabíjecí napětí
8 Maximální nabíjecí proud
9 Typ článků
10 Lithium-ionotový akumulátor
11 Symbol recyklace
12 Značka CE
13 Pokyny k likvidaci
14 Rok výroby
Ovládací prvky
Ovládací prvky A
1 Zapínací pojistka
2 Vypínač na držadle
3 Držadlo
4 Oblast držení pro ruce / upevnění pro volitelnou střední rukojeť
5 Střední rukojet*
6 Aretační tlačítko
7 Kontaktní konektor akumulátorové jednotky pevně namontované v násadě
*volitelné příslušenství
Provoz
VÝSTRAHA!
Nebezpečí zranění nebo vzniku věcných škod.
Akumulátor nabíjejte výhradně nabíječkou schválenou výrobcem.
Upozornění
Akumulátor dodáváme částečně nabitý. Před prvním použitím akumulátor úplně nabijte. Zaručíte tak jeho plný výkon.
Upozornění
Akumulátor se za provozu zahřívá. Vybité akumulátory znovu nabijte do jednoho týdne, protože se životnost akumulátorů při skladování ve vybitém stavu silně zkracuje.
Upozornění
Lithium-ionotový akumulátor lze nabíjet v jakémkoli stavu nabití, nabíjení lze kdykoli přerušit bez poškození akumulátoru.
Všeobecná upozornění k akumulátoru
Během použití je lithium-ionotový akumulátor chráněn před hlubokým vybitím a přehřátím. Při vybití akumulátoru a při teplotě akumulátoru vyšší než 70 °C se elektrický přístroj vypne prostřednictvím ochranného obvodu: přístroj se přestane pohybovat.
→ Při přehřátí nechte akumulátor vychladnout.
Montáž a nastavení střední rukojeti A B (volitelné příslušenství)
Upozornění
Střední rukojeť lze zakoupit jako volitelné příslušenství k ovládací násadě. Usnadňuje držení ovládací násady při práci/použití s nejrůznějšími elektrickými přístroji, např. vyžínací jednotkou, photostřihovou jednotkou atd.
→ Otevřete rychlouzávěr na střední rukočti1.
→ Umístěte střední rukojeť do požadované pozice v opláštěné oblasti pro upevnění A [4] na ovládací násadě B 2.
Upozornění
Střední rukojeť se smí namontovat jen v opláštěné oblasti ovládací násady, protože tato oblast zároveň vymezuje rozsah nastavení střední rukojeti.
→ Posuňte střední rukojeť do požadované výšky a nastavte sklon (v závislosti na provedení) B ③ ④.
→ Upevněte střední rukojeť uzavřením rychloupínacSkladování páky B 5.
Skladování
Spojení elektrického přístroje s ovládací násadou C
→ Stiskněte aretační tlačítko [A] na ovládací násadě a zasuňte násadu do úchytu elektrického přístroje, až aretační tlačítko zaskočí do úchytu [B] ① ②.
Pozor!
Dbejte na správné zaskočení.
Vyjmutí ovládací násady z elektrického přístroje D
Pozor!
Před vyjmutím ovládací násady elektrický přístroj vypněte a počkejte, než se všechny pohyblivé díly elektrického přístroje zastaví.
→ Stiskněte aretační tlačítko [A] na ovládací násadě ①.
→ Ovládací násadu zcela vytáhněte z úchytu elektrického přístroje [B] ②.
Upozornění
Dodržujte všechny pokyny a upozornění v návodech k použití nástavbových elektrických přístrojů a nabíječky.
Přeprava a skladování
Přeprava
→ Při přepravě na/ve vozidle přístroj dostatečně zajistěte proti neúmyslnému pohybu.
Upozornění
Na lithium-iontové akumulátory se vztahují požadavky zákona o přepravě nebezpečného zboží. Akumulátory může uživatel bez dalších opatření přepravovat po silnici. Při zasílání třetí osobou (např. letecká přeprava nebo spedice) je třeba dodržovat speciální požadavky na obaly a označení. V tom případě je nutné při přípravě expedovaného zboží přizvat odborníka na nebezpečné zboží.
→ Ovládací násadu s pevně namontovaným akumulátorem / akumulátorovou jednotkou zasílejte jen v nepoškozeném stavu.
- Otevřené kontakty zakryjte lepicí páskou.
- Zabalte akumulátor / akumulátorovou jednotku tak, aby se nemohly pohybovat v obalu.
→ Je třeba dodržovat případné další národní předpisy.
→ Na konci každé sezóny přístroj důkladně vyčis-těte.
→ Přístroj skladujte na suchém a bezpečném místě, na které nemají přístup děti.
→ Ovládací násadu s pevně namontovaným akumulátorem skladujte na chladném a suchém místě. Doporučená teplota skladování je cca 0 - 23 °C.
→ Ovládací násadu a především její plastové části chraňte před kontaktem s brzdovými kapalinami, benzínem, ropnými produkty, penetračními oleji atd. Ty obsahují chemické látky, které mohou plastové části ovládací násady poškodit, napadnout nebo zničit.
Hnojiva a další zahradní chemikálie obsahují látky, které mohou mít silný korozivní účinek na kovové části ovládací násady. Ovládací násadu proto neskladujite v blízkosti těchto látek.
→ Před skladováním akumulátor nabijte.
→ Při delším nepoužívání akumulátor nabijte.
Upozornění
Pro skladování by měla být ovládací násada s pevně namontovaným akumulátorem nabitá na cca 60 %.
Ovládací násadu je možné bez obav ponechat až do dalšího použití resp. pro delší skladování zasunutou a uloženou v příslušné nabíječce. V tom případě však vždy vytáhněte síťovou zástrčku nabíječky z elektrické zásuvky.
Údržba / ošetřování
VÝSTRAHA!
Nebezpečí zranění nebo vzniku věcných škod.
Ovládací násadu, ve které je pevně namontovaná akumulátorová jednotka, nikdy neotvírejte.
Čištění a ošetřování se smí provádět jen tehdy, když je ovládací násada (akumulátorová jednotka) odpojená od nabíječky / elektrického přístroje.
K čištění ovládací násady, elektrických přístrojů a nabíječky nepoužívejte vodu.
Údržbu nechte provést výhradně kvalifikovaným odborníkem.
→ Udržujte ovládací násadu v čistotě a suchu.
→ Vyčistěte kontakty ovládací násady měkkým a suchým hadříkem.
Záruka
V každé zemi platí záruční podmínky vydané naší společností nebo dovozcem.
Závady na přístroji odstraníme v rámci záruky zdarma, je-li příčinou chyba materiálu nebo výrobního zpracování. Chcete-li uplatnit nárok ze záruky, obrat'te se na prodejce nebo nejbližší pobočku.
Elektrické přístroje, příslušenství a obaly musí být předány k ekologické recyklaci.
Akumulátory/baterie:
Akumulátory/baterie nevyhazujte do domovního odpadu ani je neházejte do ohně či do vody. Akumulátory/baterie je nutné odevzdat do sběru, recyklovat nebo ekologicky zlikvidovat.
Elektrické přístroje (bez akumulátorů/baterii):
Elektrické prístroje nevyhazujte do domovního odpadu! Odevzdejte je vhod- nému zařízení, které zajistí jejich likvidaci.
Důležité upozornění k likvidaci
Ovládací násada obsahuje nevyměnitelný lithium-ionotový akumulátor. Na konci životního cyklu elektrického přístroje vyjměte lithium-ionotový akumulátor podle následujícího popisu a kompletní akumulátor (s kabelem, mikrospínačem a plastovou spojkou) odevzdejte k likvidaci v souladu s platnými předpisy na vhodném recyklačním resp. sběrném místě.
- Plochým šroubovákem odstraňte plastové kryty z pravé poloviny držadlového pláště F a.
- Odstraňte 7 šroubů, které fixují obě poloviny držadlového pláště Fb.
- Odstraňte obě poloviny držadlového pláště a uvolněte mikrospínač F c.
- Na spodním konci násady ohněte plochým šroubovákem fixační výstupek trubky směrem nahoru tak, aby bylo později možné odstranit plastovou spojku Fd.
- Plochým šroubovákem odstraňte aretační tlačítko Fe.
- Vytáhněte kompletní akumulátor, s kabelem a mikrospínačem, za plastovou spojku [A] z trubky ovládací násady [F]f.
- Všechna kontaktní místa přelepte.
- Takto demontovanou akumulátorovou jednotku odevzdejte i s kabelem, mikrospínačem a plastovou spojkou k likvidaci na vhodném recyklačním resp. sběrném místě.
Obsah
Význam symbolov 83
Pre vašu bezpečnost....83
Bezpečnostné pokyny 84
Na zníženie rizika poranenia si prečítajte návod na použitie!
Upozornenie!
Informačné symboly tohto návodu
Tu nájdete výsledok poradia krokov činnosti.
[1]Číslo pozície
① Číslo kroku činnosti
Definované poradie krokov činnosti je číslované a označené v texte.
Stupne nebezpečenstiev
Druh a zdroj nebezpečenstva!
Následky pri nedodržaní
Elektrická bezpečnost'
Udržiavajte ovládaciu násadu/akumulátor mimo dažďa a mokra.
Nikdy nespájajte kontakty ovládacej násady/akumulátora nakrátko.
Deti by mali byt' pod dozorom, aby ste zaistili a zabezpečili, že sa nebudú hrat's ovládacou násadou/akumulátorom.
Všeobecné bezpečnostné pokyny
Nabíjajte akumulátor výlučne nabíjačkou schválenou výrobcom.
Oznámenie
Spojenie ovládacej násady s elektrickým náradím ©
→ Stlačte na ovládacej násade aretačný gombík [A] a zasúvajte ovládaciu násadu do uchytenia elektrického náradia, kým aretačný gombík v uchytení [B] nezacvakne ① ②.
Pozor!
Vypnite pred odstránením ovládacej násady elektrické náradie a počkajte na úplné zastavenie všetkých pohyblivých častí elektrického náradia.
→ Stlačte aretačný gombík [A] na ovládacej násade ①.
→ Úplne vytiahrneovládaciu násadu z uchytenia elektrického náradia [B].
Oznámenie
Údržba / starostlivost'
VAROVANIE!
→ Vyčistite kontakty ovládacej násady mäkkou a su-chou handričkou.
