MANUALE UTENTE BS 140 eM Wolf Garten
(Istruzioni per l'uso originali)
NL Nederlands 28

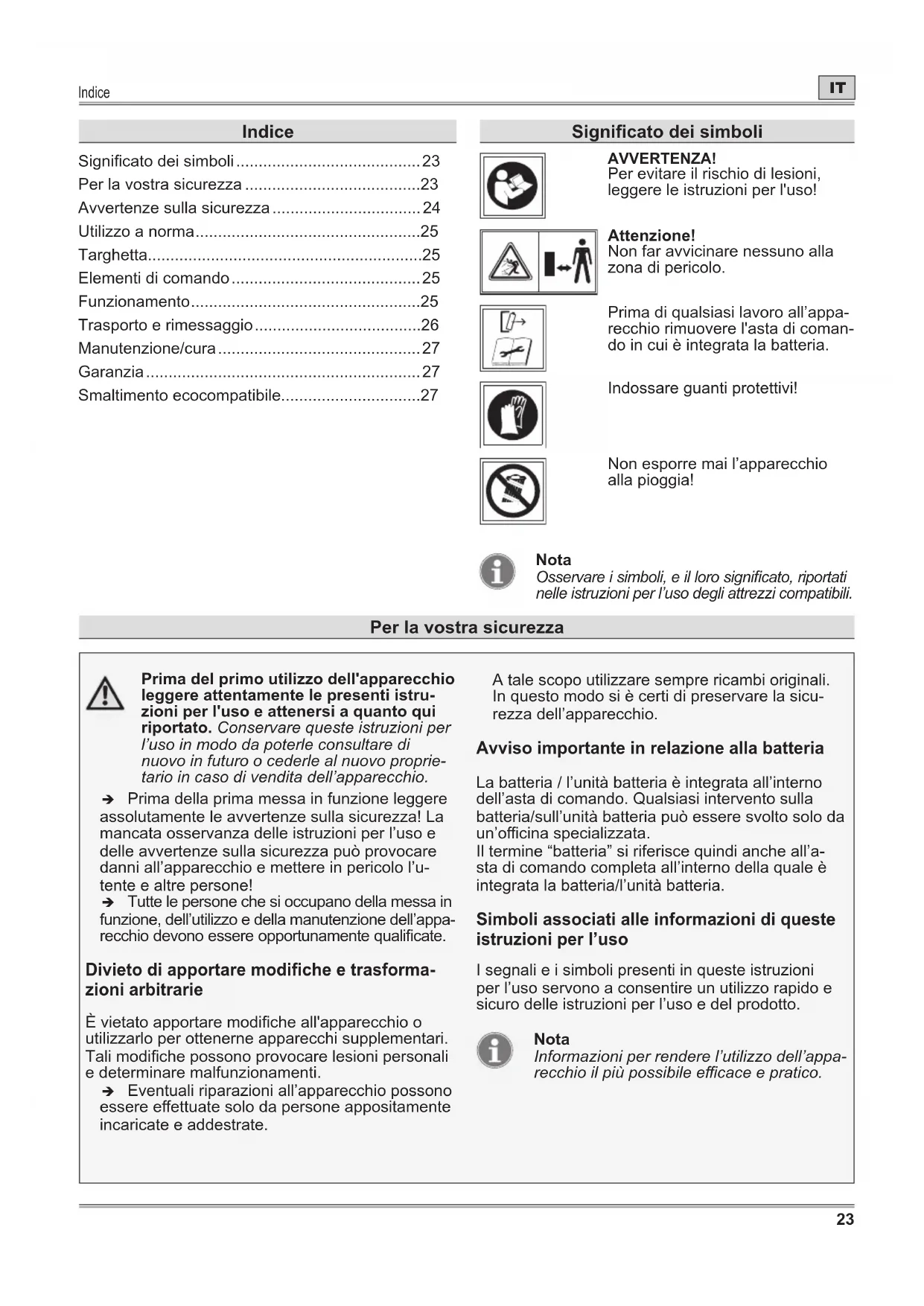

Significato dei simboli....23
Per la vostra sicurezza....23
Avvertenze sulla sicurezza....24
Utilizzo a norma....25
Targhetta....25
Elementi di comando....25
Funzionamento....25
Trasporto e rimessaggio....26
Manutenzione/cura 27
Garanzia....27
Smaltimento ecocompatibile....27
Significato dei simboli
AVVERTENZA!
Per evitare il rischio di lesioni, leggere le istruzioni per l'uso!
Attenzione!
Non far avvicinare nessuno alla zona di pericolo.
Prima di qualsiasi lavoro all'apparecchio rimuovere l'asta di comando in cui è integrata la batteria.
Indossare guanti protettivi!
Non esporre mai l'apparecchio alla pioggia!
Nota
Osservare i simboli, e il loro significato, riportati nelle istruzioni per l'uso degli attrezzi compatibili.
Per la vostra sicurezza
Prima del primo utilizzo dell'apparecchio leggere attentamente le presenti istruzioni per l'uso e attenersi a quanto qui riportato. Conservare queste istruzioni per l'uso in modo da poterle consultare di nuovo in futuro o cederle al nuovo proprietario in caso di vendita dell'apparecchio.
→ Prima della prima messa in funzione leggere assolutamente le avvertenze sulla sicurezza! La mancata osservanza delle istruzioni per l'uso e delle avvertenze sulla sicurezza può provocare danni all'apparecchio e mettere in pericolo l'u-tente e altre persone!
→ Tutte le persone che si occupano della messa in funzione, dell'utilizzo e della manutenzione dell'apparecchio devono essere opportunamente qualificate.
Divieto di apportare modifiche e trasformazioni arbitrarie
È vietato apportare modifiche all'apparecchio o utilizzarlo per ottenerne apparecchi supplementari. Tali modifiche possono provocare lesioni personali e determinare malfunzionamenti.
→ Eventuali riparazioni all'apparecchio possono essere effettuate solo da persone appositamente incaricate e addestrate.
A tale scopo utilizzare sempre ricambi originali. In questo modo si è certi di preservare la sicurezza dell'apparecchio.
Avviso importante in relazione alla batteria
La batteria / l'unità batteria è integrata all'interno dell'asta di comando. Qualsiasi intervento sulla batteria/sull'unità batteria può essere svolto solo da un'officina specializzata.
Il termine “batteria” si riferisce quindi anche all’a-sta di comando completa all’interno della quale è integrata la batteria/l’unità batteria.
Simboli associati alle informazioni di queste istruzioni per l'uso
I segnali e i simboli presenti in queste istruzioni per l'uso servono a consentire un utilizzo rapido e sicuro delle istruzioni per l'uso e del prodotto.
Nota
Informazioni per rendere l'utilizzo dell'apparecchio il più possibile efficace e pratico.
Per la vostra sicurezza
→ Operazione
Richiede l'intervento da parte dell'operatore.
√ Risultato dell'operazione
Mostra il risultato di una sequenza di operazioni.
[1]Numero di posizione
All'interno del testo i numeri di posizione sono inseriti tra parentesi quadre [ ].
A Identificativo figura
All'interno del testo le figure sono identificate e numerate con delle lettere.
① Numero operazione
All'interno del testo la sequenza definita delle operazioni è opportunamente numerata.
Livelli di pericolo
Nelle presenti istruzioni per l'uso, per segnalare le potenziali situazioni pericolose vengono utilizzati i seguenti livelli di pericolo:
PERICOLO!
Situazione di pericolo imminente che, se non evitata, provoca gravi lesioni, potenzialmente mortali.
AVVERTENZA!
Situazione potenzialmente pericolosa che, se non evitata, può provocare gravi lesioni, potenzialmente mortali.
ATTENZIONE!
Situazione potenzialmente pericolosa che, se non evitata, può provocare lesioni di minore o modesta entità.
Avviso!
Situazione potenzialmente negativa che, se non evitata, può causare danni materiali.
Struttura delle avvertenze sulla sicurezza
PERICOLO!
Tipo e origine del pericolo!
Conseguenze della mancata osservanza
➢ Cosa fare per prevenire il pericolo
Avvertenze sulla sicurezza
Sicurezza elettrica
Non esporre l'asta di comando / la batteria a pioggia o umidità.
Tenere pulito l'apparecchio. La presenza di sporco comporta il pericolo di scossa elettrica.
Non cortocircuitare mai i contatti dell'asta di comando / della batteria.
Tenere l'asta di comando / la batteria non in uso lontano da graffette, monete, chiavi, chiodi, viti o altri oggetti metallici piccoli che potrebbero causare la chiusura dei contatti.
Un cortocircuito fra i contatti della batteria può causare ustioni o un incendio.
Protezione personale e di terzi
In caso di danneggiamento e uso non appropriato della batteria può verificarsi la fuoriuscita di vapori. Fare affluire aria fresca e consultare un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
L'uso improprio può causare delle perdite dalla batteria. Evitare il contatto con il liquido. In caso di contatto accidentale risciacquare con acqua. In caso di contatto con gli occhi, rivolgersi a un medico. La fuoriuscita di liquido dalla batteria può causare ustioni o irritazioni cutanee.
Tenere i bambini lontani dall'asta di comando/dalla batteria.
I bambini devono essere sorvegliati per assicurarsi che non giochino con l'asta di comando / la batteria.
Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone affette da difficoltà fisiche, sensoriali o mentali o che non dispongano della necessaria esperienza e/o conoscenze, a condizione che vengano sorvegliate o abbiano ricevuto istruzioni sul corretto utilizzo dell'asta di comando / della batteria e conoscano i pericoli a ciò correlati. In caso contrario, vi è il rischio di uso improprio e lesioni.
Avvertenze sulla sicurezza
Avvertenze generali sulla sicurezza
Prima della messa in funzione eseguire un controllo visivo dell'asta di comando / della batteria alla ricerca di eventuali danneggiamenti.
➢ Non utilizzare batterie danneggiate, difettose o deformate.
Non esporre la batteria al fuoco.
Caricare la batteria esclusivamente con i caricabatteria raccomandati dal costruttore.
Non conservare l'asta di comando / la batteria in luoghi in cui la temperatura può superare i 40 °C.Prestare attenzione a tutte le indicazioni e gli avvisi riportati nel manuale dell'elettroutensile sul quale può essere montata l'asta di comando.
Prestare attenzione a tutte le indicazioni e gli avvisi riportati nel manuale del caricabatteria previsto per la ricarica dell'unità batteria presente all'interno dell'asta di comando.
Se il caricabatterie o il cavo di rete è danneggiato, estrarre immediatamente la spina dalla presa. Le riparazioni devono essere effettuate esclusivamente da un'azienda specializzata autorizzata. Riparazioni eseguite in modo non corretto possono causare gravi pericoli per l'utente.
Utilizzo a norma
L'asta di comando con la batteria/l'unità batteria integrata al suo interno è concepita esclusivamente per l'uso con gli utensili a batteria/gli accessori approvati dal costruttore.
La batteria/l'unità batteria deve essere caricata solo con il caricabatteria approvato dal costruttore. Le informazioni sui caricabatteria, gli utensili a batteria e gli accessori approvati possono essere richieste al venditore o direttamente al costruttore.
Targhetta
Posizione
La targhetta si trova sull'asta di comando.
Nota
La marcatura ha valore di documento legale e non deve essere modificata o resa irriconoscibile.
Struttura E
1 Costruttore
2 Nome del modello
3 Numero di modello
4 Numero di serie
5 Gruppo apparecchio
7 Tensione di carica massima
8 Corrente di carica massima
9 Tipo di celle
10 Batteria agli ioni di litio
11 Simbolo del riciclaggio
12 Marcatura CE
13 Avvertenza per lo smaltimento
14 Anno di costruzione
6 Tensione nominale, tipo di corrente/capacità/energia
Elementi di comando
Elementi di comando A
1 Interruttore di blocco accensione
2 Interruttore di accensione/spegnimento sull'impugnatura
3 Impugnatura
4 Zona di presa per la mano/zona di fissaggio per l'impugnatura centrale opzionale
5 Impugnatura centrale*
6 Pulsante a scatto
7 Spina di contatto dell'unità batteria integrata all'interno dell'asta
*Accessori opzionali
Funzionamento
AVVERTENZA!
Pericolo di lesioni o danni materiali.
Caricare la batteria esclusivamente con il caricabatteria approvato dal costruttore.
Nota
La batteria viene spedita parzialmente carica. Caricare completamente la batteria prima del primo utilizzo per garantire le massime prestazioni della batteria.
Nota
La batteria si riscalda durante il funzionamento. Una batteria scarica deve essere ricaricata entro una settimana, poiché la sua vita utile diminuisce drasticamente se questa viene conservata in condizione scarica.
Nota
La batteria agli ioni di litio può essere ricaricata in qualsiasi stato di carica e la ricarica può essere interrotta in qualsiasi momento senza danneggiare la batteria.
Avvertenze generali sulla batteria
Durante l'utilizzo la batteria agli ioni di litio è protetta dallo scaricamento completo e dal surriscaldamento. A batteria scarica e con una temperatura della batteria superiore a 70°C, l'utensile elettrico viene spento da un circuito di protezione: l'inserto smette di muoversi.
→ Far raffreddare la batteria in caso di surriscaldamento.
Montare / regolare l'impugnatura centrale A B
(accessorio opzionale)
Nota
L'impugnatura centrale è disponibile come accessorio opzionale per l'asta di comando. Serve per portare più facilmente l'asta di comando mentre si lavora / durante l'impiego dei più svariati elettroutensili come unità decespugliatore, unità tagliasiepi, ecc.
→ Aprire la chiusura rapida sull'impugnatura centraleTrasporto
B 1
→ Posizionare l'impugnatura centrale sull'area di fissaggio rivestita A [4] dell'asta di comando nella posizione desiderata B ②.
Nota
L'impugnatura centrale può essere montata solo sull'area rivestita dell'asta di comando, poiché quest'area funge da limite di regolazione per l'impugnatura centrale.
→ Spingere la maniglia centrale all'altezza desiderata e regolare l'inclinazione (a seconda del modello) B 3 4.
→ Per fissare l'impugnatura centrale chiudere la leva di sgancio rapido B 5.
Collegare l'asta di comando all'elettroutensile C
→Premere il pulsante a scatto [A] sull'asta di comando e inserire l'asta di comando nella sede dell'elettroutensile fino a far innestare il pulsante a scatto nella sede [B] ① ②.
Avviso!
Prestare attenzione al corretto innesto in sede.
Rimuovere l'asta di comando dall'elettroutensile D
Avviso!
Prima di rimuovere l'asta di comando spegnere l'elettroutensile e attendere che si arrestino tutte le parti mobili dell'elettroutensile.
→Premere il pulsante a scatto [A] sull'asta di comando ①.
→ Estrarre completamente l'asta di comando dalla sede dell'elettroutensile [B] ②.
Nota
Prestare attenzione a tutti gli avvisi e le indicazioni riportati nelle istruzioni per l'uso degli elettroutensili compatibili e del caricabatteria.
Trasporto e rimessaggio
→ Quando si trasporta l'apparecchio con/su un veicolo, fissarlo opportunamente in modo che non si sposti.
Nota
Le batterie agli ioni di litio sono soggette ai requisiti di legge per le merci pericolose. Le batterie possono essere trasportate su strada dall'utente senza ulteriori obblighi. Per la spedizione tramite terzi (ad es. trasporto aereo o tramite corriere) è necessario tenere conto dei requisiti specifici riguardo imballaggio e marcatura. In questo caso, è necessario fare ricorso a un esperto in materia di merci pericolose per la preparazione del collo.
→ Spedire l'asta di comando con le batterie / l'unità batteria integrata solo se l'asta di comando non è danneggiata.
- Proteggere i contatti aperti con del nastro adesivo.
- Imballare l'asta di comando con la batteria / l'unità batteria integrata in modo che non possa muoversi all'interno dell'imballaggio.
→ Rispettare eventuali ulteriori normative nazionali.
Rimessaggio
→ Al termine di ogni stagione, sottoporre l'apparecchio a un'accurata pulizia.
→ Conservare l'apparecchio in un luogo asciutto e sicuro che non sia accessibile ai bambini.
→ Conservare l'asta di comando con la batteria integrata in un luogo fresco e asciutto. Temperatura di rimessaggio consigliata circa 0 - 23 °C.
→ Tenere l'asta di comando e, in particolare, le relative parti in materiale plastico lontano da liquidi dei freni, benzina, prodotti petroliferi, oli penetranti ecc. Questi ultimi contengono sostanze chimiche che possono danneggiare, intaccare o distruggere le parti in materiale plastico dell'asta di comando. I fertilizzanti e altri prodotti chimici da giardino contengono sostanze che possono avere un effetto fortemente corrosivo sulle parti metalliche dell'asta di comando. Pertanto non conservare l'asta di comando nelle vicinanze di queste sostanze.
→ Caricare la batteria prima del magazzinaggio.
→ Ricaricare la batteria se si prevede di non utilizzare l'apparecchio per un periodo di tempo prolungato.
Nota
Per il magazzinaggio, l'asta di comando con batteria incorporata deve essere carica al 60% circa.
L'asta di comando può essere collegata all'apposito caricabatteria e venire immagazzinata con questo fino al prossimo utilizzo, anche in caso di periodi di immagazzinaggio prolungati. Rimuovere però dalla presa di rete la spina del caricabatteria
Manutenzione/cura
AVVERTENZA!
Pericolo di lesioni o danni materiali.
Non aprire mai l'asta di comando all'interno della quale è integrata l'unità batteria.
I lavori di pulizia e manutenzione possono essere effettuati solo con asta di comando (batteria) scollegata dal caricabatteria / dall'elettroutensile.
Non utilizzare acqua per pulire l'asta di comando, gli elettroutensili compatibili o il caricabatteria.
Far eseguire gli interventi di manutenzione esclusivamente da un tecnico qualificato o un'officina specializzata.
→ Tenere l'asta di comando pulita e asciutta.
→ Pulire i contatti dell'asta di comando con un panno morbido e asciutto.
Garanzia
A seconda del paese fanno fede le condizioni di garanzia emesse dalla nostra società o dal nostro importatore.
Nei limiti della garanzia, i guasti all'apparecchio vengono risolti gratuitamente, se originati da difetti di materiale o di fabbricazione. In caso di richiesta di garanzia, rivolgersi al proprio venditore o alla filiale più vicina.
Smaltimento ecocompatibile
Elettroutensili, accessori e imballaggi devono essere destinati a centri di recupero ecocompatibili.
Batterie/pile:
Non gettare le batterie/le pile insieme ai rifiuti domestici, nel fuoco o nell'acqua. Le batterie/le pile devono essere raccolte, riciclate o smaltite in modo ecologico.
Elettroutensile (senza batterie/pile):
Non gettare l'elettroutensile insieme ai rifiuti domestici! Conferirlo pres- so una struttura di smaltimento adeguata.
Avviso importante per lo smaltimento
L'asta di comando ospita una batteria agli ioni di litio non sostituibile. Rimuovere la batteria agli ioni di litio, una volta terminato l'utilizzo (fine della durata utile dell'apparecchio) dell'elettroutensile, osservando la descrizione seguente e smaltire la batteria completa (con cavo, microinterruttore e raccordo in plastica), in base alle normative vigenti, presso un centro di raccolta e riciclaggio idoneo per apparecchiature da dismettere.
- Rimuovere le coperture in plastica sull'impugnatura della metà destra del corpo tramite un cacciavite a taglio F a.
- Rimuovere le 7 viti delle metà del corpo sull'impugnatura Fb.
- Rimuovere le due metà del corpo dell'impugnatura per scoprire il microinterruttore F c.
- Sull'estremità inferiore dell'asta, con l'ausilio di un cacciavite a taglio, piegare il nasello di fissaggio del tubo verso l'alto per consentire di rimuovere il raccordo in plastica Fd.
- Rimuovere il pulsante a incastro con l'ausilio di un cacciavite a taglio F e.
- Estrarre la batteria completa, con cavo e microinterruttore, tirando sul raccordo in plastica [A], dal tubo dell'asta di comando Ff.
- Proteggere tutti i punti di contatto con nastro adesivo.
- Smaltire l'unità batteria appena rimossa completa di cavo, microinterruttore e raccordo in plastica presso un centro di raccolta e riciclaggio idoneo per apparecchiature da dismettere.
