ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 59G873 Graphite

GR OΔΗΓΙΕΣ ΧΡΗΣΗΣ 61

ES INSTRUCCIONES DE USO....65

IT MANUALE PER L'USO 68

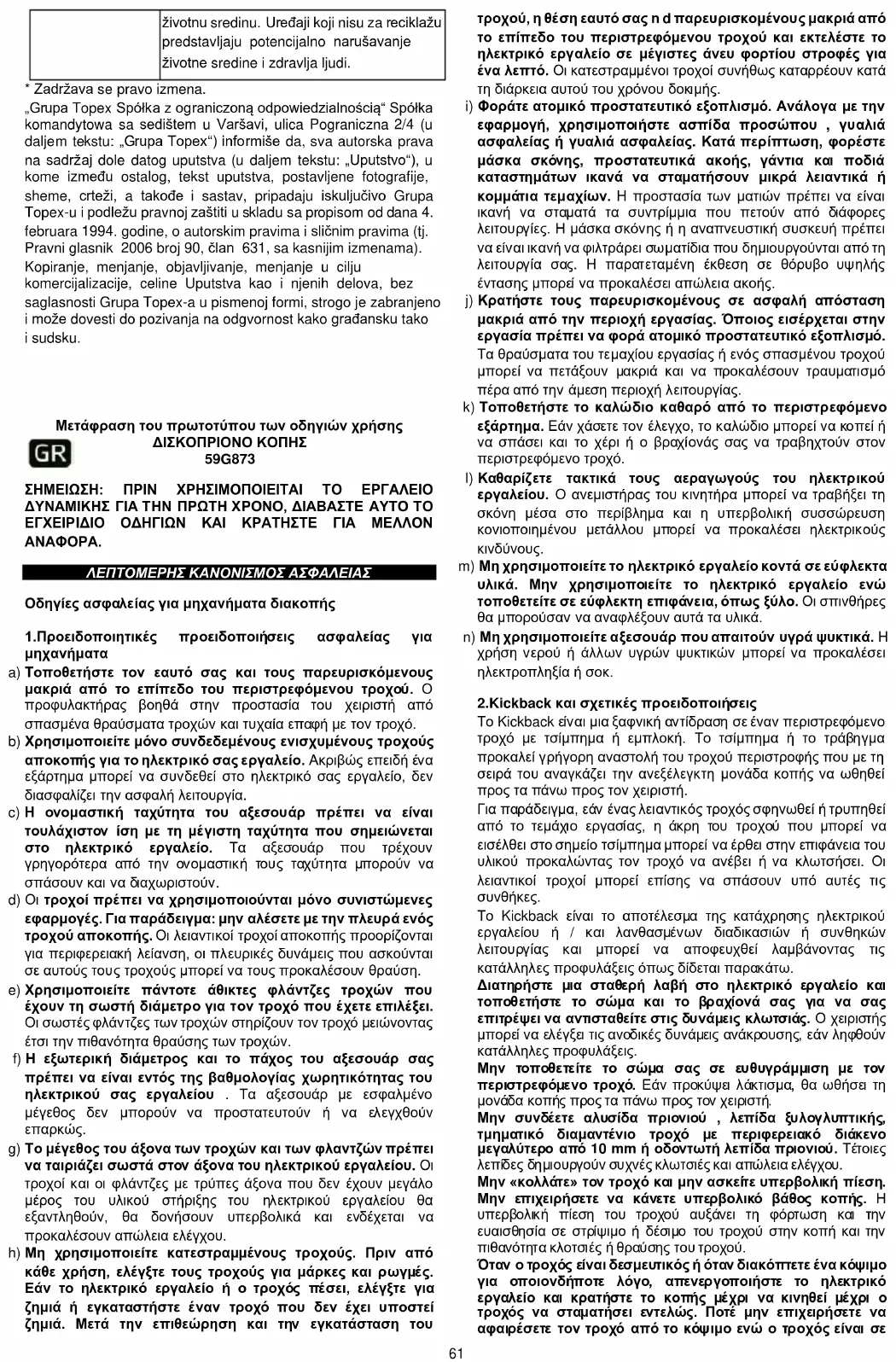

Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

ΔΙΣΚΟΠΡΙΟΝΟ ΚΟΠΗΣ

59G873

ΣΗΜΕΙΩΣΗ: ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΤΟ ΕΡΓΑΛΕΙΟ ΔΥΝΑΜΙΚΗΣ ΓΙΑ ΤΗΝ ΠΡΩΤΗ ΧΡΟΝΟ, ΔΙΑΒΑΣΤΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΚΑΙ ΚΡΑΤΗΣΤΕ ΓΙΑ ΜΕΛΛΟΝ ΑΝΑΦΟΡΑ.

ΛΕΠΤΟΜΕΡΗΣ ΚΑΝΟΝΙΣΜΟΣ ΑΣΦΑΛΕΙΑΣ

Οδηγίες ασφαλείας για μηχανήματα διακοπής

1. Προειδοποιητικές προειδοποιήσεις ασφαλείας για μηχανήματα

a) Τοποθετήστε τον εαυτό σας και τους παρευρισκόμενους μακριά από το επίπεδο του περιστρεφόμενου τροχού. Ο προφυλακτήρας βοηθά στην προστασία του χειριστή από στασμένα θραύσματα τροχών και τυχαία επαφή με τον τροχό.
b) Χρησιμοποιείτε μόνο συνδεδεμένους ενισχυμένους τροχούς αποκοπής για το ηλεκτρικό σας εργαλείο. Ακριβώς επειδή ένα εξάρτημα μπορεί να συνδεθεί στο ηλεκτρικό σας εργαλείο, δεν διασφαλίζει την ασφαλή λειτουργία.
c) Η ονομαστική ταχύτητα του αξεσουάρ πρέπει να είναι τουλάχιστον ίση με τη μέγιστη ταχύτητα που σημειώνεται στο ηλεκτρικό εργαλείο. Τα αξεσουάρ που τρέχουν γρηγορότερα από την ονομαστική τους ταχύτητα μπορούν να στάσουν και να διαχωριστούν.
d) Οι τροχοί πρέπει να χρησιμοποιούνται μόνο συνιστώμενες εφαρμογές. Για παράδειγμα: μην αλέσετε με την πλευρά ενός τροχού αποκοπής. Οι λειαντικοί τροχοί αποκοπής προορίζονται για περιφερειακή λείανση, οι πλευρικές δυνάμεις που ασκούνται σε αυτούς τους τροχούς μπορεί να τους προκαλέσουν θραύση.
e) Χρησιμοποιείτε πάντοτε άθικτες φλάντζες τροχών που έχουν τη σωστή διάμετρο για τον τροχό που έχετε επιλέξει. Οι σωστές φλάντζες των τροχών στηρίζουν τον τροχό μειώνοντας έτσι την πιθανότητα θραύσης των τροχών.
f) Η εξωτερική διάμετρος και το πάχος του αξεσουάρ σας πρέπει να είναι εντός της βαθμολογίας χωρητικότητας του ηλεκτρικού σας εργαλείου. Τα αξεσουάρ με εσφαλμένο μέγεθος δεν μπορούν να προστατευτούν ή να ελεγχθούν επαρκώς.
g) Το μέγεθος του άξονα των τροχών και των φλαντζών πρέπει να ταιριάζει σωστά στον άξονα του ηλεκτρικού εργαλείου. Οι τροχοί και οι φλάντζες με τρύπες άξονα που δεν έχουν μεγάλο μέρος του υλικού στήριξης του ηλεκτρικού εργαλείου θα εξαντληθούν, θα δονήσουν υπερβολικά και ενδέχεται να προκαλέσουν απώλεια ελέγχου.
h) Μη χρησιμοποιείτε κατεστραμμένους τροχούς. Πριν από κάθε χρήση, ελέγξτε τους τροχούς για μάρκες και ρωγμές. Εάν το ηλεκτρικό εργαλείο ή ο τροχός πέσει, ελέγξτε για ζημιά ή εγκαταστήστε έναν τροχό που δεν έχει υποστεί ζημιά. Μετά την επιθεώρηση και την εγκατάσταση του

τροχού, η θέση εαυτό σας η ο παρευρισκομένους μακριά από το επίπεδο του περιστρεφόμενου τροχού και εκτελέστε το ηλεκτρικό εργαλείο σε μέγιστες άνευ φορτίου στροφές για ένα λεπτό. Οι κατεστραμμένοι τροχοί συνήθως καταρρέουν κατά τη διάρκεια αυτού του χρόνου δοκιμής.

i) Φοράτε ατομικό προστατευτικό εξοπλισμό. Ανάλογα με την εφαρμογή, χρησιμοποιήστε ασπίδα προσώπου , γυαλιά ασφαλείας ή γυαλιά ασφαλείας. Κατά περίπτωση, φορέστε μάσκα σκόνης, προστατευτικά ακοής, γάντια και ποδιά καταστημάτων ικανά να σταματήσουν μικρά λειαντικά ή κομμάτια τεμαχίων. Η προστασία των ματιών πρέπει να είναι ικανή να σταματά τα συντρίμμια που πετούν από διάφορες λειτουργίες. Η μάσκα σκόνης ή η αναπνευστική συσκευή πρέπει να είναι ικανή να φιλτράρει σωματίδια που δημιουργούνται από τη λειτουργία σας. Η παρατεταμένη έκθεση σε θόρυβο υψηλής έντασης μπορεί να προκαλέσει απώλεια ακοής.
j) Κρατήστε τους παρευρισκομένους σε ασφαλή απόσταση μακριά από την περιοχή εργασίας. Όποιος εισέρχεται στην εργασία πρέπει να φορά ατομικό προστατευτικό εξοπλισμό. Τα θραύσματα του τεμαχίου εργασίας ή ενός σπασμένου τροχού μπορεί να πετάξουν μακριά και να προκαλέσουν τραυματισμό πέρα από την άμεση περιοχή λειτουργίας.
k) Τοποθετήστε το καλώδιο καθαρό από το περιστρεφόμενο εξάρτημα. Εάν χάσετε τον έλεγχο, το καλώδιο μπορεί να κοπεί ή να σπάσει και το χέρι ή ο βραχίονάς σας να τραβηχτούν στον περιστρεφόμενο τροχό.
1) Καθαρίζετε τακτικά τους αεραγωγούς του ηλεκτρικού εργαλείου. Ο ανεμιστήρας του κινητήρα μπορεί να τραβήξει τη σκόνη μέσα στο περίβλημα και η υπερβολική συσσώρευση κονιοποιημένου μετάλλου μπορεί να προκαλέσει ηλεκτρικούς κινδύνους.
m) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο ενώ τοποθετείτε σε εύφλεκτη επιφάνεια, όπως ξύλο. Οι σπινθήρες θα μπορούσαν να αναφλέξουν αυτά τα υλικά.
n) Μη χρησιμοποιείτε αξεσουάρ που απαιτούν υγρά ψυκτικά. Η χρήση νερού ή άλλων υγρών ψυκτικών μπορεί να προκαλέσει ηλεκτροπληξία ή σοκ.

2. Kickback και σχετικές προειδοποιήσεις

To Kickback είναι μια ξαφνική αντίδραση σε έναν περιστρεφόμενο τροχό με τσίμπημα ή εμπλοκή. Το τσίμπημα ή το τράβηγμα προκαλεί γρήγορη αναστολή του τροχού περιστροφής που με τη σειρά του αναγκάζει την ανεξέλεγκτη μονάδα κοπής να ωθηθεί προς τα πάνω προς τον χειριστή.

Για παράδειγμα, εάν ένας λειαντικός τροχός σφηνωθεί ή τρυπηθεί από το τεμάχιο εργασίας, η άκρη του τροχού που μπορεί να εισέλθει στο σημείο τσίμπημα μπορεί να έρθει στην επιφάνεια του υλικού προκαλώντας τον τροχό να ανέβει ή να κλωτσήσει. Οι λειαντικοί τροχοί μπορεί επίσης να σπάσουν υπό αυτές τις συνθήκες.

To Kickback είναι το αποτέλεσμα της κατάχρησης ηλεκτρικού εργαλείου ή / και λανθασμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί λαμβάνοντας τις κατάλληλες προφυλάξεις όπως δίδεται παρακάτω.

Διατηρήστε μια σταθερή λαβή στο ηλεκτρικό εργαλείο και τοποθετήστε το σώμα και το βραχίονά σας για να σας επιτρέψει να ανποταθείτε στις δυνάμεις κλωτσιάς. Ο χειριστής μπορεί να ελέγξει τις ανοδικές δυνάμεις ανάκρουσης, εάν ληφθούν κατάλληλες προφυλάξεις.

Μην τοποθετείτε το σώμα σας σε ευθυγράμμιση με τον περιστρεφόμενο τροχό. Εάν προκύψει λάκτισμα, θα ωθήσει τη μονάδα κοπής προς τα πάνω προς τον χειριστή.

Μην συνδέετε αλυσίδα πριονιού , λεπίδα ξυλογλυπτικής, τμηματικό διαμαντένιο τροχό με περιφερειακό διάκενο μεγαλύτερο από 10 mm ή οδοντωτή λεπίδα πριονιού. Τέτοιες λεπίθες δημιουργούν συχνές κλωτσιές και απώλεια ελέγχου.

Μην «κολλάτε» τον τροχό και μην ασκείτε υπερβολική πίεση. Μην επιχειρήσετε να κάνετε υπερβολικό βάθος κοπής. Η υπερβολική πίεση του τροχού αυξάνει τη φόρτωση και την ευαισθησία σε στρίψιμο ή δέσιμο του τροχού στην κοπή και την πιθανότητα κλοτσιές ή θραύσης του τροχού.

Отан о трохós είναι δεσμευτικός ή όταν διακόπτετε ένα κόψιμο για οποιονδήπτοτε λόγο, απενεργοποιήστε το ηλεκτρικό εργαλείο και κρατήστε το κοπής μέχρι να κινηθεί μέχρι ο τροχós να σταματήσει εντελώς. Ποτέ μην επιχειρήσετε να αφαιρέσετε τον τροχό από το κόψιμο ενώ ο τροχós είναι σε

κίνηση, διαφορετικά μπορεί να προκληθεί κλοτσιές Διερευνήστε και λάβετε διορθωτικά μέτρα για να εξαλείψετε την απία της πρόσδεσης των τροχών.

Μην επανεκκινήσετε τη λειτουργία κοπής στο τεμάχιο εργασίας Αφήστε τον τροχό να φτάσει σε πλήρη ταχύτητα και εισαγάγετε ξανά προσεκπικά το κόψιμο. Ο τροχός μπορεί να δεσμάσει, να περπατήσει προς τα πάνω ή να κλωτσήσει εάν το ηλεκτρικό εργαλείο επανεκκινηθεί στο τεμάχιο εργασίας.

Υποστήριξη οποιουδήποτε μεγάλου μεγέθους τεμαχίου εργασίας για τνη ελαχιστοποίηση του κινδύνου τσίμπημα τροχών και κλωτσιών. Τα μεγάλα αντικείμενα τείνουν να κρεμούν κάτω από το δικό τους βάρος. Το στήριγμα πρέπα να τοποθετηθεί κάτω από το τεμάχιο εργασίας κοντά στη γραμμή κοπής και κοντά στην άκρη του τεμαχίου εργασίας και στις δύο πλευρές του τροχού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η συσκευή χρησιμοποιείται για εργασίες εσωτερικού χώρου.

Παρά τη χρήση μιας ασφαλούς δομής από το σχεδιασμό, τη χρήση προστατευτικών μέτρων και πρόσθετων προστατευτικών μέτρων, υπάρχει πάντα υπολειπόμενος κίνδυνος τραυματισμού κατά τη διάρκεια της εργασίας.

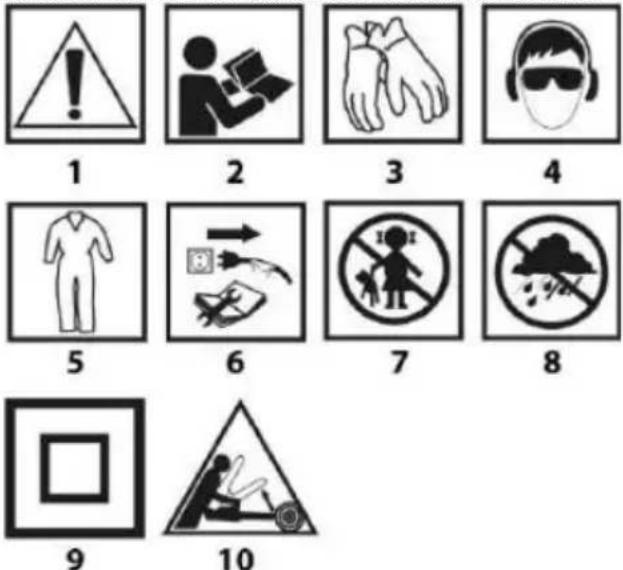

ΑΙΤΙΟΛΟΓΗΣΗ ΤΩΝ ΕΙΚΟΝΩΝ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ

1. Προσοχή! Λάβετε ιδιαίτερες προφυλάξεις
2. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε το εγχειρίδιο οδηγιών
3. Φοράτε προστατευτικά γάντια
4. Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό (προστατευτικά γυαλιά, προστατευτικά αυτιών, μάσκα σκόνης)
   5.Χρησιμοποιήστε προστατευτικά ρούχα
5. Αποσυνδέστε το καλώδιο τροφοδοσίας πριν το σέρβις ή την επισκευή
   7.Κρατήστε τα παιδιά μακριά από εργαλεία
6. Προστατέψτε τη συσκευή από την υγρασία
7. Δεύτερη κατηγορία προστασίας
8. Κίνδυνος ανάκρουσης.

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ

Το δισκοπρίονο κοπής είναι σχεδιασμένο για την κοπή τμημάτων μετάλλου το μέγεθος των οποίων είναι κατάλληλο για το εν λόγω εργαλείο. Το δισκοπρίονο πρέπει να χρησιμοποιείται μόνο με τους δίσκους κοπής που έχουν προβλεφθεί για το εν λόγω εργαλείο. Δεν θα πρέπει να χρησιμοποιηθούν δίσκοι από ατσάλι ψυχρής κοπής, σκληρά κράματα, διαμαντόδισκοι κ.α. Το εργαλείο είναι σχεδιασμένο για ελαφριές εργασίες σε εργαστήρια καθώς και για ανεξάρτητη ερασιτεχνική δραστηριότητα. Η χρήση του δισκοπρίονου για σκοπούς άλλους από τους ως άνω αναφερόμενους θα θεωρείται ακατάλληλη.

Απαγορεύεται να χρησιμοποιείτε το εργαλείο ακατάλληλα.

ΠΕΡΙΓΡΑΦΗ ΣΧΕΔΙΑΓΡΑΜΜΑΤΩΝ

Η ακόλουθη λίστα αφορά τα εξαρτήματα του εργαλείου τα οποία παρουσιάζονται στις σελίδες με σχεδιαγράμματα.

1. Πλαϊνός προφυλακτήρας δίσκου κοπής

2. Προφυλακτήρας

3. Δίσκος κοπής
4. Báon
5. Συσφιγκτήρας
6. Κινητός προφυλακτήρας δίσκου κοπής
   7.Κάλυμμα ψήκτρας συλλέκτη
7. Χειρολαβή μεταφοράς

8. Διακόπτης ασφαλείας

9. Διακόπτης

10. Χειρολαβή

11. Μανιβέλα συσφιγκτήρα

12. Μοχλός σύσφιξης κοχλία συσφιγκτήρα

13. Κοχλίας συσφιγκτήρα

14. Κινούμενος οδηγός

15. Οδηγός στήριξης

16. Βίδες συγκράτησης οδηγού στήριξης

17. Πείρος ασφάλισης κεφαλής

18. Κεφαλή

19. Μηχανισμός ασφάλισης ατράκτου

20. Βίδα ρύθμισης (αναστολέας)

* Ενδέχεται να υπάρχουν διαφορές μεταξύ της εικόνας και του εργαλείου.

ΑΝΤΑΛΛΑΚΤΙΚΑ

1. Διπλό κλειδί – 1 τεμ.
2. Μηχανισμός ασφάλισης – 1 τεμ.
3. Μανιβέλα συσφιγκτήρα – 1 τεμ.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

Πριν από την έναρξη οποιωνδήποτε εργασιών με το δισκοπρίονο, οφείλετε να αποσυνδέσετε τον ρευματολήπτη του καλωδίου τροφοδοσίας του από τον ρευματοδότη.

ΡΥΘΜΙΣΕΙΣ ΜΕΤΑΦΟΡΑΣ / ΜΕΤΑΦΟΡΑ ΤΟΥ ΔΙΣΚΟΠΡΙΟΝΟΥ

Με σκοπό τη μεταφορά του δισκοπρίονου πρέπει να ασφαλίσετε την κεφαλή του στην κάτω θέση.

• Πιέστε την κεφαλή (19) κρατώντας την από τη χειρολαβή (11) και ασφαλίστε την με τον πείρο ασφάλισης (18) στην τελείως κάτω θέση (εικ. Α).

• Για τη μεταφορά του δισκοπρίονου χρησιμοποιήστε τη χειρολαβή μεταφοράς (8). Μην μεταφέρετε το δισκοπρίονο κρατώντας το από τη χειρολαβή (11).

Ο ΣΥΣΦΙΓΚΤΗΡΑΣ

Πριν από την κοπή θα πρέπει να στερεώσετε καλά οποιοδήποτε προς κοπή υλικό με τον συσφιγκτήρα.

Με τον μοχλό του κοχλία του συσφιγκτήρα (13) μπορείτε να πρωθήσετε γρήγορα τον κοχλία του συσφιγκτήρα (14) ώστε να πιέσετε τον κινούμενο οδηγό (15) στο υλικό χωρίς να περιστρέφετε τη μανιβέλα (12).

- Αναδιπλώστε το άνω μέρος του μοχλού του συσφιγκτήρα (13) προς τα επάνω.

- Μετατοπίστε τον κοχλία του συσφιγκτήρα (14) για την επιλεγμένη απόσταση ώστε να μπορέσετε να στερεώσετε το υλικό ανάμεσα στους οδηγούς (15) και (16).

- Εισάγετε το υλικό ανάμεσα στους οδηγούς, πιέστε τον κοχλία του συσφιγκτήρα (14) ώστιου το υλικό να στηριχθεί καλά επί του κινούμενου οδηγού (15) (εικ. Β).

- Κλείστε το άνω μέρος του μοχλού του συσφιγκτήρα (13) έως την πλήρη εφαρμογή με τον κοχλία του συσφιγκτήρα (14) και στρέφοντας τη μανιβέλα (12) πιέστε ολοκληρωτικά το υλικό ανάμεσα στους οδηγούς (εικ. C).

ΕΡΓΑΣΙΑ / ΡΥΘΜΙΣΕΙΣ

Προβαίνοντας σε οποιεσδήποτε ενέργειες που αφορούν τη ρύθμιση του εργαλείου, βεβαιωθείτε ότι είναι αποσυνδεδεμένο από το δίκτυο παροχής ηλεκτρικού ρεύματος. Προς εξασφάλιση ασφαλούς, ακριβούς και αποτελεσματικής λειτουργίας του δισκοπρίονου, οφείλετε να εκτελείτε τη ρύθμιση ολότελα.

Κατόπιν ολοκλήρωσης όλων των ρυθμίσεων, θα πρέπει να αφαιρέσετε όλα τα μηχανικά κλειδιά. Ελέγξτε τη σύσφιξη όλων των εξαρτημάτων συγκράτησης. Κατά τη ρύθμιση ελέγξτε τη σωστή λειτουργία όλων των εξωτερικών εξαρτημάτων του δισκοπρίονου καθώς και την τεχνική τους κατάσταση. Ζημιωθέντα ή φθαρμένα εξαρτήματα θα πρέπει να αντικατασταθούν από αρμόδιους ειδικούς πριν από την έναρξη χρήσης του δισκοπρίονου.

ΟΔΗΓΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΚΟΠΗ

• Κατόπιν ολοκλήρωσης έκαστης ρύθμισης, συνιστάται να εκτελέσετε δοκιμαστική κοπή ώστε να ελεγχθεί η ορθότητα των επιλεγμένων διαστάσεων και των διαστάσεων που προέκυψαν κατά την κοπή.
• Κατόπιν ενεργοποίησης του δισκοπρίονου, αναμένετε ο δίσκος κοπής να αποκτήσει τις μέγιστες στροφές άνευ φορτίου, και μόνο μετά μπορείτε να προβείτε στην κοπή.
• Μεγάλα τεμάχια πρέπει να προστατεύονται από πτώση κατά την ολοκλήρωση της κοπής (π.χ. με υποστήριγμα με ράουλα).
• Οφείλετε να είσαστε άκρως προσεκτικοί κατά την έναρξη της εργασίας!
• Αναμένετε την πλήρη ακινητοποίηση του δίσκου κοπής και μόνο κατόπιν απομακρύνετε τα αποκομμένα τμήματα του υλικού.

ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Η τάση του δικτύου παροχής ηλεκτρικού ρεύματος πρέπει να αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα κατάταξης του δισκοπρίονου.

Μπορείτε να ενεργοποιήσετε το δισκοπρίονο μόνο όταν δεν έρχεται σε επαφή με το προς κοπή τεμάχιο.

Το δισκοπρίονο είναι εφοδιασμένο με τον διακόπτη ασφαλείας (9), ο οποίος την προστατεύει από τυχαία ή αθέλητη ενεργοποίηση.

Ενεργοποίηση

• Πιέστε τον διακόπτη ασφαλείας (9).
- Πιέστε και κρατήστε τη σκανδάλη του διακόπτη (10) (εικ. D).
- Αφήστε τον διακόπτη (10).

Απενεργοποίηση

ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜΙΣΗ ΤΟΥ ΠΑΧΟΥΣ ΚΟΠΗΣ

Οπωσδήποτε ελέγξτε την ορθότητα της επιλογής του βάθους κοπής ώστε να βεβαιωθείτε ότι ο δίσκος κοπής θα κόψει το υλικό εξ' ολοκλήρου. Το δισκοπρίονο πρέπει να τοποθετηθεί με τέτοιο τρόπο ώστε το κατώτερο σημείο του δίσκου να βυθιστεί το ελάχιστον 5 χλστ. πιο κάτω από το άνω μέρος της βάσης. Αυτή η ρύθμιση είναι υποχρεωτική λαμβάνοντας υπ' όψιν την αντιστάθμιση της φθοράς του δίσκου κοπής.

Με τη χρήση της βίδας ρύθμισης (21) μπορείτε να επιλέξετε τη διαδρομή της κεφαλής (19) προς τα κάτω.

• Κατεβάστε την κεφαλή (19) προς τα κάτω και κρατήστε την σ' αυτή τη θέση στηριζόμενη επί της κεφαλής της βίδας ρύθμισης (21).
• Χαλαρώστε το παξιμάδι. Εάν χρειαστεί, βιδώστε ή ξεβιδώστε περισσότερο τη βίδα ρύθμισης (21) ώστε ο δίσκος κοπής (3) να αποκτήσει τη σωστή θέση (5 χλστ. πιο κάτω από το ανώτερο όριο της βάσης (4) (εικ. Ε).
• Βιδώστε το παξιμάδι ώστε να ασφαλίσετε τη ρύθμισή σας.

КОПН

Το ελατήριο επιστροφής του βραχίονα προκαλεί την αυτόματη επιστροφή της κεφαλής του δισκοπρίονου στην άνω θέση, γι' αυτό κατόπιν ολοκλήρωσης της κοπής δεν θα πρέπει να αφήσετε τελείως τη χειρολαβή αλλά να επιτρέψετε η κεφαλή να ανέβει αργά στην άνω θέση ελαφρώς κρατώντας την.

• Στερεώστε καλά το υλικό με τον συσφιγκτήρα (5).
• Ενεργοποιήστε το δισκοπρίονο και αναμένετε ώσπου ο κινητήρας του να αποκτήσει τις μέγιστες στροφές.
• Πιέστε την κεφαλή (19) με τη χρήση της χειρολαβής (11) προς τα κάτω έως την πλήρη εφαρμογή του δίσκου (3) στο υλικό.
• Εκτελέστε την κοπή πιέζοντας ομοιόμορφα την κεφαλή (εικ. F).

Ολοκληρώνοντας την κοπή δεν θα πρέπει να μειώσετε τη δύναμη της πίεσης διότι έτσι ενδέχεται να προκληθεί η υπερθέρμανση του υλικού και ανομοιόμορφη κοπή των ακρών.

Ο δίσκος κοπής δεν θα πρέπει να παρουσιάζει κραδασμούς ή ταλαντώσεις διότι έτσι η ποιότητα της κοπής θα χειροτερέψει, και ελλοχεύει ο κίνδυνος ραγίσματος του δίσκου κοπής.

ΚΟΠΗ ΥΛΙΚΟΥ ΜΕΓΑΛΥΤΕΡΩΝ ΔΙΑΣΤΑΣΕΩΝ

Εάν το προς κοπή υλικό που τοποθετείτε στο δισκοπρίονο έχει μεγαλύτερες διαστάσεις, μπορείτε να μετατοπίσετε τον οδηγό στήριξης για να μεγαλώσει η απόσταση ανάμεσα στους οδηγούς του συσφιγκτήρα.

• Τοποθετήστε την κεφαλή (19) στην άνω θέση.
- Ξεβιδώστε τις βίδες συγκράτησης (17) του οδηγού στήριξης.
- Μετατοπίστε τον οδηγό στήριξης (16) εντός των οπών που βρίσκονται πλησιέστερα της κεφαλής και συγκρατήστε τον με τις βίδες (17).
Ο αριθμός των τομών καθώς και η ποιότητα της κοπής που θα εκτελεστεί με τον δίσκο κοπής ενδέχεται να διαφέρει και εξαρτάται από την ταχύτητα της κοπής. Η γρήγορη κοπή ενδέχεται να προκαλέσει την πρόωρη φθορά του δίσκου, από την άλλη προστατεύει το υλικό από την υπερθέρμανση και ως εκ τούτου διασφαλίζει πιο λεία τομή.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΣΥΣΦΙΓΚΤΗΡΑ ΓΙΑ ΤΗΝ ΚΟΠΗ ΥΠΟ ΓΩΝΙΑ

Ο οδηγός στήριξης (16) επιπλέον χρησιμεύει ως μοιρογνωμόνιο και, όταν τοποθετηθεί, παρέχει τη δυνατότητα να εκτελέσετε την κοπή υπό οποιαδήποτε γωνία από την κάθετη θέση έως τις 45 ^0 προς τα δεξιά ή προς τα αριστερά.

• Τοποθετήστε την κεφαλή (19) στην άνω θέση.
- Χαλαρώστε τις βίδες συγκράτησης (17) του οδηγού στήριξης.
- Στρέψτε τον οδηγό στήριξης (16) υπό την επιθυμητή γωνία σύμφωνα με τη γωνιακή διαβάθμιση και ασφαλίστε τη θέση του οδηγού με τις βίδες (17) (εικ. G).
- Στερεώστε το προς κοπή τεμάχιο με τον συσφιγκτήρα και εκτελέστε την κοπή.
Παρ' ότι η γωνιακή διαβάθμιση είναι αρκετά ακριβής για την πλειοψηφία των εργασιών, συνιστάται όρως να ελέγχετε την ακρίβεια της επιλογής της γωνίας με ένα μοιρογνωμόνιο ή άλλες συσκευές για τη μέτρηση των γωνιών. Κατά τη στερέωση του προς κοπή τεμαχίου με τον συσφιγκτήρα, ο κινούμενος οδηγός (15) αυτόματα τοποθετείται παράλληλα με το τεμάχιο και έτσι διασφαλίζει την καλή στερέωσή του.

ΦΡΟΝΤΙΔΑ ΚΑΙ ΤΕΧΝΙΚΗ ΣΥΝΤΗΡΗΣΗ

Πριν προβείτε σε οποιεσδήποτε ενέργειες που αφορούν την τοποθέτηση, τη ρύθμιση, την επισκευή ή την τεχνική συντήρηση του δισκοπρίονου, οφείλετε να το αποσυνδέσετε από το δίκτυο τροφοδοσίας.

• Κατόπιν ολοκλήρωσης των εργασιών, αφαιρέστε επιμελώς όλα τα τμήματα του υλικού και τα ρινίδια από τη βάση του δισκοπρίονου καθώς και από τον δίσκο κοπής και τους προφυλακτήρες.
• Καθαρίζετε το δισκοπρίονο με μια βούρτσα ή με τη ροη του αέρα.
• Απαγορεύεται να χρησιμοποιείτε νερό ή οποιοδήποτε χημικό υγρό για τον καθαρισμό του δισκοπρίονου.
• Προς αποφυγή της υπερθέρμανσης του κινητήρα, συστηματικά καθαρίζετε τις οπές αερισμού.
• Πάντοτε φυλάσσετε το εργαλείο σε μέρος ξηρό όπου δεν έχουν πρόσβαση τα παιδιά.
• Η αντικατάσταση του καλωδίου τροφοδοσίας καθώς και οι εργασίες επισκευής άλλων μερών του δισκοπρίονου πρέπει να εκτελούνται μόνο από το εξουσιοδοτημένο συνεργείο.

Συστηματικά ελέγχετε την αξιοπιστία σύσφιξης όλων των βιδών και μπουλονιών συγκράτησης. Με την πάροδο του χρόνου, συνεπεία της χρήσης του δισκοπρίονου, οι σπειρωτές συνδέσεις ενδέχεται να χαλαρώσουν.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ

• Ανεβάστε την κεφαλή (19) στην άνω θέση.
• Μετατοπίστε τον κινητό προφυλακτήρα του δίσκου κοπής (6) στην άνω του θέση.
• Χαλαρώστε τα παξιμάδια και μετατοπίστε τον πλαϊνό προφυλακτήρα του δίσκου κοπής (1) προς τα πίσω (εικ. Η).

• Πιέστε τον μηχανισμό ασφάλισης της ατράκτου (20) ώστε ο πείρος του να περάσει από την οπή του κινητού προφυλακτήρα (6) και στρέψτε τον δίσκο κοπής (3) με το χέρι έως την πλήρη ασφάλισή του.

- Με τη χρήση του κλειδιού (στη συσκευασία) ξεβιδώστε τη βίδα συγκράτησης του δίσκου κοπής (3), στρέφοντάς την αντίθετα από τη φορά του ρολογιού (εικ. I).

- Αφαιρέστε τη βίδα συγκράτησης του δίσκου κοπής, τον παράκυκλο και την εσωτερική φλάντζα. Προσεκτικά αφαιρέστε τον δίσκο κοπής (3).

- Πριν από την τοποθέτηση καινούργιου δίσκου κοπής, οφείλετε να καθαρίσετε προσεκτικά τις φλάντζες.

- Εισάγετε τον καινούργιο δίσκο και σφίξτε τη βίδα συγκράτησης, ταυτόχρονα κρατώντας τον μηχανισμό ασφάλισης της ατράκτου (20) πιεσμένο προς τα μέσα.

- Αφήστε τον μηχανισμό ασφάλισης της ατράκτου (20).

- Τοποθετήστε τον πλαϊνό προφυλακτήρα του δίσκου κοπής (1) και σφίξτε τα παξιμάδια.

- Κατεβάστε την κεφαλή (19) προς τα κάτω με τη χρήση της χειρολαβής (11) ώστε ο κινητός προφυλακτήρας του δίσκου κοπή (6) να επιστρέψει στην κατώτερη θέση του.

- Ελέγξτε τη σωστή λειτουργία του κινητού προφυλακτήρα του δίσκου κοπής (6).

Οφείλετε να χρησιμοποιείτε μόνο συνιστώμενους, ειδικά ενισχυμένους δίσκους κοπής. Η βίδα συγκράτησης του δίσκου θα πρέπει να σφιχτεί με τέτοιο τρόπο ώστε ο δίσκος να είναι καλά στερεωμένος και να μην μπορεί να περιστρέφεται από μόνος του. Η υπερβολική σύσφιξη της βίδας ενδέχεται να προξενήσει βλάβη στον δίσκο κοπής.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΨΗΚΤΡΩΝ ΑΝΘΡΑΚΑ

Φθαρμένες ψήκτρες άνθρακα του κινητήρα (μήκους λιγότερου από 5 χιλιοστά), ψήκτρες με καμένη επιφάνειά ή γδαρσίματα πρέπει να αντικατασταθούν άμεσα. Οφείλετε να αντικαταστήσετε και τις δύο ψήκτρες ταυτοχρόνως.

• Ξεβιδώστε το κάλυμμα των ψηκτρών (7).
• Αφαιρέστε τις φθαρμένες ψήκτρες.
• Αφαιρέστε τη σκόνη άνθρακα με συμπιεσμένο αέρα.
• Εισάγετε καινούργιες ψήκτρες άνθρακα.

- Οι ψήκτρες θα πρέπει να μετακινούνται ελεύθερα στους προσαρμογείς ψηκτρών.

- Στερεώστε το κάλυμμα των ψηκτρών (7).

Κατόπιν αντικατάστασης των ψηκτρών άνθρακα, οφείλετε να αφήσετε το δισκοπρίονο να λειτουργήσει άνευ φορτίου για 2-3 λεπτά για την προσαρμογή των λειτουργικών εξαρτημάτων των ψηκτρών άνθρακα στον μεταλλάκτη του κινητήρα. Συνιστάται να αναθέτετε την αντικατάσταση των ψηκτρών άνθρακα σε έναν αρμόδιο ειδικό. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά.

Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται από την εξουσιοδοτημένη υπηρεσία τεχνικής υποστήριξης του κατασκευαστή.

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Μηχανή κοπής μετάλλων 59G873
Παράμετρος	αξία
Παροχή τάσης	230V ~
Συχνότητα ισχύος	50 Hz
Ονομαστική ισχύς	26 00W
Ταχύτητα περιστροφής λεπίδας ( χωρίς φορτίο )	3800 λεπτά^-1
Προσαρμογή γωνίας Vise	0 ÷ 45^
Εξωτερική διάμετρος του δίσκου	355 mm
Εσωτερική διάμετρος του δίσκου	25 , 4 mm
Πίσω από τη γραμμή κοπής σε 90° ( γωνία )	120 x 120 mm

Εύρος κοπής σε 90 ° ( τετράγωνο προφίλ)	110 x 110 mm
Εύρος κοπής σε 90 ° ( ορθογώνιο προφίλ)	170 x 90 mm
Εύρος κοπής σε 90 ° ( στρογγυλό προφίλ)	110 mm
Κατηγορία προστασίας	II
Μάζα	17 κιλά
Έτος της παραγωγής	2020
5 9G873 σημαίνει τόσο τον τύπο του μηχανήματος όσο και την περιγραφή του μηχανήματος

Δεδομένα θορύβου και δονήσεων

Επίπεδο ηχητικής πίεσης	L PA = 92,5 dB (A) K = 3 dB (A)
Επίπεδο ηχητικής ισχύος	L WA = 105,5 dB (A) K = 3 dB (A)
Τιμή επιτάχυνσης	και h < 2, 5 m / s ^2

Πληροφορίες για το θόρυβο και τους κραδασμούς

Η στάθμη του δορύβου που εκπέμπεται από τη συσκευή είναι περιγράφεται από: το επίπεδο της εκπεμπόμενης χχητικής πίεσης Lρ α και το επίπεδο της ακουστικής ισχύος Lw α ( όπου Κ είναι η μέτρηση αβεβαιότητα ). Δόνηση εκπέμπεται από τη συσκευή αυτή περιγράφεται από την αξία των κραδασμών επιτάχυνσης α h ( όπου Κ είναι η μέτρηση αβεβαιότητα ).

Η στάθμη του εκπεμπόμενου ήχου πίεσης Lp α, ο ήχος δύναμη επίπεδο Lw α και η αξία των κραδασμών της επιτάχυνσης α h δίνονται σε αυτό το εγχειρίδιο έχουν μετρηθεί σε σύμφωνα με EN 62841-1. Το δεδομένο επίπεδο δόνησης α h μπορεί να χρησιμοποιηθεί για τη σύγκριση συσκευών και για την αρχική αξιολόγηση της έκθεσης σε κραδασμούς.

Το δεδομένο επίπεδο δόνησης είναι αντιπροσωπευτικό μόνο για τις βασικές εφαρμογές της συσκευής. Εάν η συσκευή έχει χρησιμοποιηθεί για άλλες εφαρμογές ή με άλλα εργασίας εργαλεία, η δόνηση επίπεδο μπορεί να αλλάξει. Η ανεπαρκής ή πολύ σπάνια συντήρηση της συσκευής θα επηρεάσει το υψηλότερο επίπεδο των κραδασμών. Οι προαναφερθείσες αιτίες μπορεί να προκαλέσουν αυξημένη έκθεση σε κραδασμούς καθ ' όλη τη διάρκεια της περιόδου εργασίας.

Για την ακρίβεια εκτίμηση δόνηση έκθεσης, να εξετάσει τις περιόδους όταν η συσκευή είναι ενεργοποιημένη μακριά ή όταν αυτό είναι ενεργοποιημένο στο, αλλά είναι δεν χρησιμοποιείται. Μετά από προσεκτική εκτίμηση των όλων των παραγόντων, η συνολική δόνηση της έκθεσης μπορεί να είναι πολύ χαμηλότερη.

Προκειμένου να προστατευθεί ο χρήστης από τις επιπτώσεις των δονήσεων , θα πρέπει να εισαχθούν πρόσθετα μέτρα ασφαλείας , όπως : κυκλική συντήρηση της συσκευής και των εργαλείων εργασίας , προστασία της θερμοκρασίας του δεξιού χεριού και σωστή οργάνωση της εργασίας .

ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Θα πρέπει να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός, το χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει επικίνδυνες για το περιβάλλον ουσίες. Εξοπλισμός ο οποίος δεν έχει υποστεί ανακύκλωση αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.

* Διατηρούμε το δικαίωμα εισαγωγής αλλαγών. Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία εδρεύει στη Βαρσοβία στη διεύθυνση: Pograniczna str. 2/4 (αποκαλούμενη εφεξής η «Grupa Topex»), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού για το περιεχόμενο των παρούσων οδηγιών (αποκαλούμενων εφεξής οι «Οδηγίες») συμπεριλαμβανομένων του κειμένου, των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν αποκλειστικά στην εταιρεία Grupa Topex

kai προστατεύονται με το Νόμο περί δικαιώματος δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουαρίου του έτους 1994 (Ενημερωτικό δελτίο των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με τις υπόμενες μετατροπές). Αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη έγκριση της εταιρείας Grupa Torex αυστηρά απαγορεύεται και μπορεί να οδηγήσει σε έγερση ποινικών και άλλων αξιώσεων.

Δήλωση συμμόρφωσης ΕΚ

Kataσκευαστής: Sp.k., Pograniczna 2/4 02-285 Warszawa

Προϊόν: Προϊόν: Μηχανή κοπής μετάλλων

Μοντέλο: 59G873

Εμπορική ονομασία: GRAPHITE

Σειριακός αριθμός: 00001 ÷ 99999

Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή.

1. Το προϊόν που περιγράφεται ανωτέρω συμμορφώνεται με τα ακόλουθα έγγραφα:

Οδηγία 2006/42/ΕΚ για τα μηχανήματα

Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ

Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ

Και πληροί τις απαιτήσεις των προτύπων:

EN 62841-1:2015+A11:2022- EN 62841-3-

10:2015+A11:2017+A1:2022+A12:2022,

EN IEC 55014-1:2021- EN IEC 55014-2:2021- EN IEC 61000-3-

2:2019+A1:2021- EN IEC 61000-3-11:2019,

1. EN IEC 63000:2018

2. Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα

3. προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων.

4. Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο:

Υπογράφεται εξ ονόματος:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP Υπεύθυνος ποιότητας

Βαρσοβία, 2023-07-31

ES
