KASUTUSJUHEND 59G873 Graphite

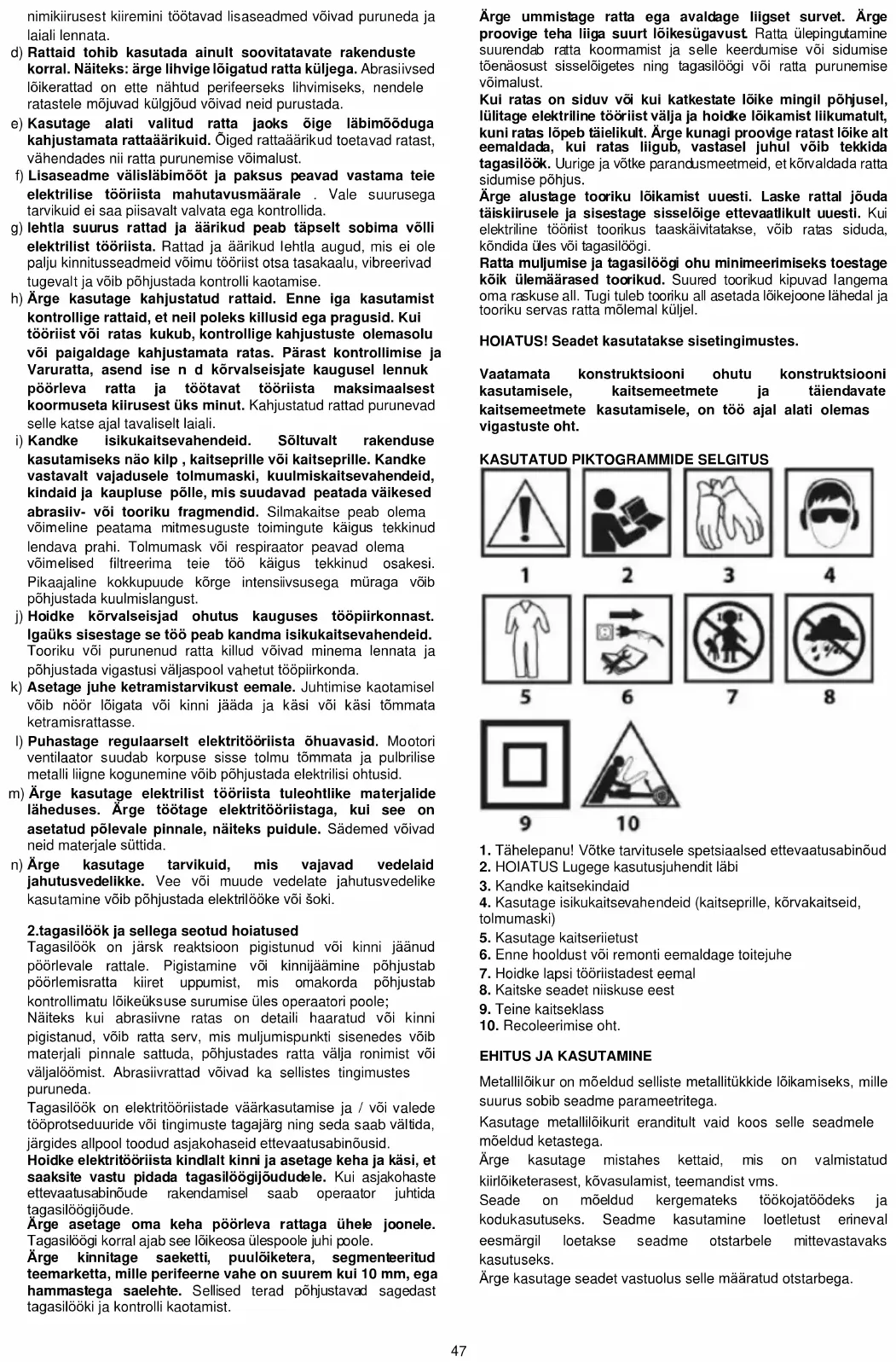

Lõikemasinate ohutusjuhised 1.Masina väljalülitamise ohutuse hoiatused a) Paigutage ennast ja kõrvalseisjad pöörleva ratta tasapinnast eemale. Kaitse aitab kaitsta juhti ratta purunemise ja ratta juhusliku kokkupuute eest. b) Kasutage oma elektritööriista jaoks ainult liimitud tugevdatud lõikerattaid. Ainult seetõttu, et teie tööriistale saab lisada lisaseadme, ei taga see ohutut kasutamist. c) Lisaseadme nimikiirus peab olema vähemalt võrdne elektritööriistale märgitud maksimaalse kiirusega. Nende47 nimikiirusest kiiremini töötavad lisaseadmed võivad puruneda ja laiali lennata. d) Rattaid tohib kasutada ainult soovitatavate rakenduste korral. Näiteks: ärge lihvige lõigatud ratta küljega. Abrasiivsed lõikerattad on ette nähtud perifeerseks lihvimiseks, nendele ratastele mõjuvad külgjõud võivad neid purustada. e) Kasutage alati valitud ratta jaoks õige läbimõõduga kahjustamata rattaäärikuid. Õiged rattaäärikud toetavad ratast, vähendades nii ratta purunemise võimalust. f) Lisaseadme välisläbimõõt ja paksus peavad vastama teie elektrilise tööriista mahutavusmäärale . Vale suurusega tarvikuid ei saa piisavalt valvata ega kontrollida. g) lehtla suurus rattad ja äärikud peab täpselt sobima võlli elektrilist tööriista. Rattad ja äärikud lehtla augud, mis ei ole palju kinnitusseadmeid võimu tööriist otsa tasakaalu, vibreerivad tugevalt ja võib põhjustada kontrolli kaotamise. h) Ärge kasutage kahjustatud rattaid. Enne iga kasutamist kontrollige rattaid, et neil poleks killusid ega pragusid. Kui tööriist või ratas kukub, kontrollige kahjustuste olemasolu või paigaldage kahjustamata ratas. Pärast kontrollimise ja Varuratta, asend ise n d kõrvalseisjate kaugusel lennuk pöörleva ratta ja töötavat tööriista maksimaalsest koormuseta kiirusest üks minut. Kahjustatud rattad purunevad selle katse ajal tavaliselt laiali.

i) Kandke isikukaitsevahendeid. Sõltuvalt rakenduse

kasutamiseks näo kilp , kaitseprille või kaitseprille. Kandke vastavalt vajadusele tolmumaski, kuulmiskaitsevahendeid, kindaid ja kaupluse põlle, mis suudavad peatada väikesed abrasiiv- või tooriku fragmendid. Silmakaitse peab olema võimeline peatama mitmesuguste toimingute käigus tekkinud lendava prahi. Tolmumask või respiraator peavad olema võimelised filtreerima teie töö käigus tekkinud osakesi. Pikaajaline kokkupuude kõrge intensiivsusega müraga võib põhjustada kuulmislangust. j) Hoidke kõrvalseisjad ohutus kauguses tööpiirkonnast. Igaüks sisestage se töö peab kandma isikukaitsevahendeid. Tooriku või purunenud ratta killud võivad minema lennata ja põhjustada vigastusi väljaspool vahetut tööpiirkonda. k) Asetage juhe ketramistarvikust eemale. Juhtimise kaotamisel võib nöör lõigata või kinni jääda ja käsi või käsi tõmmata ketramisrattasse. l) Puhastage regulaarselt elektritööriista õhuavasid. Mootori ventilaator suudab korpuse sisse tolmu tõmmata ja pulbrilise metalli liigne kogunemine võib põhjustada elektrilisi ohtusid. m) Ärge kasutage elektrilist tööriista tuleohtlike materjalide läheduses. Ärge töötage elektritööriistaga, kui see on asetatud põlevale pinnale, näiteks puidule. Sädemed võivad neid materjale süttida. n) Ärge kasutage tarvikuid, mis vajavad vedelaid jahutusvedelikke. Vee või muude vedelate jahutusvedelike kasutamine võib põhjustada elektrilööke või šoki. 2.tagasilöök ja sellega seotud hoiatused Tagasilöök on järsk reaktsioon pigistunud või kinni jäänud pöörlevale rattale. Pigistamine või kinnijäämine põhjustab pöörlemisratta kiiret uppumist, mis omakorda põhjustab kontrollimatu lõikeüksuse surumise üles operaatori poole; Näiteks kui abrasiivne ratas on detaili haaratud või kinni pigistanud, võib ratta serv, mis muljumispunkti sisenedes võib materjali pinnale sattuda, põhjustades ratta välja ronimist või väljalöömist. Abrasiivrattad võivad ka sellistes tingimustes puruneda. Tagasilöök on elektritööriistade väärkasutamise ja / või valede tööprotseduuride või tingimuste tagajärg ning seda saab vältida, järgides allpool toodud asjakohaseid ettevaatusabinõusid. Hoidke elektritööriista kindlalt kinni ja asetage keha ja käsi, et saaksite vastu pidada tagasilöögijõududele. Kui asjakohaste ettevaatusabinõude rakendamisel saab operaator juhtida tagasilöögijõude. Ärge asetage oma keha pöörleva rattaga ühele joonele. Tagasilöögi korral ajab see lõikeosa ülespoole juhi poole. Ärge kinnitage saeketti, puulõiketera, segmenteeritud teemarketta, mille perifeerne vahe on suurem kui 10 mm, ega hammastega saelehte. Sellised terad põhjustavad sagedast tagasilööki ja kontrolli kaotamist. Ärge ummistage ratta ega avaldage liigset survet. Ärge proovige teha liiga suurt lõikesügavust. Ratta ülepingutamine suurendab ratta koormamist ja selle keerdumise või sidumise tõenäosust sisselõigetes ning tagasilöögi või ratta purunemise võimalust. Kui ratas on siduv või kui katkestate lõike mingil põhjusel, lülitage elektriline tööriist välja ja hoidke lõikamist liikumatult, kuni ratas lõpeb täielikult. Ärge kunagi proovige ratast lõike alt eemaldada, kui ratas liigub, vastasel juhul võib tekkida tagasilöök. Uurige ja võtke parandusmeetmeid, et kõrvaldada ratta sidumise põhjus. Ärge alustage tooriku lõikamist uuesti. Laske rattal jõuda täiskiirusele ja sisestage sisselõige ettevaatlikult uuesti. Kui elektriline tööriist toorikus taaskäivitatakse, võib ratas siduda, kõndida üles või tagasilöögi. Ratta muljumise ja tagasilöögi ohu minimeerimiseks toestage kõik ülemäärased toorikud. Suured toorikud kipuvad langema oma raskuse all. Tugi tuleb tooriku all asetada lõikejoone lähedal ja tooriku servas ratta mõlemal küljel. HOIATUS! Seadet kasutatakse sisetingimustes. Vaatamata konstruktsiooni ohutu konstruktsiooni kasutamisele, kaitsemeetmete ja täiendavate kaitsemeetmete kasutamisele, on töö ajal alati olemas vigastuste oht.

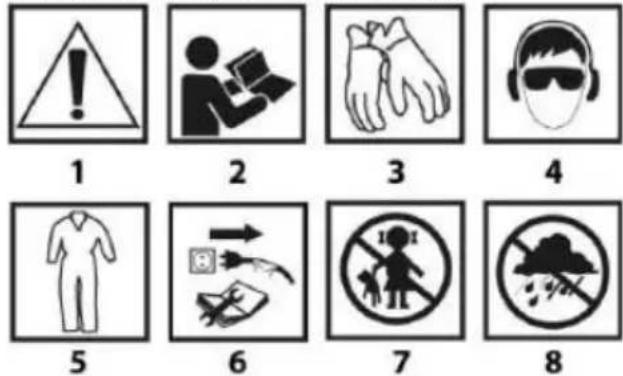

KASUTATUD PIKTOGRAMMIDE SELGITUS

1. Tähelepanu! Võtke tarvitusele spetsiaalsed ettevaatusabinõud

2. HOIATUS Lugege kasutusjuhendit läbi

3. Kandke kaitsekindaid

4. Kasutage isikukaitsevahendeid (kaitseprille, kõrvakaitseid,

5. Kasutage kaitseriietust

6. Enne hooldust või remonti eemaldage toitejuhe

7. Hoidke lapsi tööriistadest eemal

8. Kaitske seadet niiskuse eest

9. Teine kaitseklass

10. Recoleerimise oht.

EHITUS JA KASUTAMINE

Metallilõikur on mõeldud selliste metallitükkide lõikamiseks, mille suurus sobib seadme parameetritega. Kasutage metallilõikurit eranditult vaid koos selle seadmele mõeldud ketastega. Ärge kasutage mistahes kettaid, mis on valmistatud kiirlõiketerasest, kõvasulamist, teemandist vms. Seade on mõeldud kergemateks töökojatöödeks ja kodukasutuseks. Seadme kasutamine loetletust erineval eesmärgil loetakse seadme otstarbele mittevastavaks kasutuseks. Ärge kasutage seadet vastuolus selle määratud otstarbega.48 JOONISTE KIRJELDUS Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud seadme elementide numeratsioonile.

1. Lõikeketta külgkate

6. Lõikeketta liikuv kate

14. Kruustangide kinnituselement

17. Liikumatu põse kinnituspoldid

• Võib esineda erinevusi joonise ja toote enda vahel.

VARUSTUS JA TARVIKUD

1. Kahepoolne silmusvõti – 1 tk

Enne mistahes töid seadme juures tõmmake toitejuhtme pistik pistikupesast välja.

LÕIKURI OHUTU TRANSPORT / TEISALDAMINE

Transportimiseks lukustage seadme pea alumisse äärmisse asendisse.

• Seadme tõstmisel hoidke seadet alati transportsangast (8). Ärge kandke lõikurit käepidemest (11). KRUUSTANGID Enne lõikamist tuleb lõigatav materjal tugevalt kruustangide vahele kinnitada. Kruustangide kinnituselemendi haaratsi (13) abil saab kruustangide kinnituselementi (14) kiiresti edasi nihutada ja lükata liikuva põse (15) vastu töödeldavat materjali kangi (12) keeramata.

• Lükake kruustangide kinnituselemendi haaratsi (13) ülemine pool üles.

• Nihutage kinnituselement (14) soovitud kaugusele nii, et oleks võimalik kinnitada materjal põskede (15 ja 16) vahele.

• Asetage materjal põskede vahele ja lükake kinnituselementi (14) edasi niipalju, et liikuva põse (15) pind asetuks vastu materjali (joonis B).

• Lükake kinnituselemendi haaratsite (13) ülemine pool kinni kuni kiituselemendi (14) haakumiseni ja kangi (12) keerates kinnitage materjal põskede vahele (joonis C). TÖÖ / SEADISTAMINE Enne kui alustate lõikuri juures mistahes reguleerimistoiminguid, veenduge, et seade oleks vooluvõrgust välja lülitatud. Lõikuri ohutu, täpse ja efektiivse töö tagamiseks sooritage kõik reguleerimistoimingut täpselt ja põhjalikult. Kui olete lõpetanud reguleerimis- ja seadistustoimingud, veenduge, et kõik võtmed oleksid seadmelt eemaldatud. Veenduge, et kõik kinnituselemendid oleksid piisavalt tugevalt kinni. Reguleerimistoimingute ajal kontrolliga ka seadme kõigi sisemiste elementide toimimist ja nende vastavust nõuetekohase töö tingimustele. Enne lõikuri uut kasutuselevõtmist laske kvalifitseeritud töötajatel välja vahetada seadme kõik kulunud või vigastatud osad.

LÕIKAMIST PUUDUTAVAD HOIATUSED

• Pärast iga reguleerimistoimingut tehke proovilõikamine, et veenduda seadistuse sobivuses ja kontrollida mõõte.

• Pärast lõikuri sisselülitamist oodake, et lõikeketas saavutaks vabakäigul oma maksimaalse pöördekiiruse ning alustage alles seejärel lõikamist.

• Kindlustage suured detailid mahakukkumise eest lõikamise lõpus (näiteks rulltugede abil).

• Lõikamist alustades olge eriti ettevaatlik!

• Lõikamise lõpetamisel oodake, et lõikeketas peatuks täielikult ja alles seejärel eemaldage lõigatud materjal.

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Võrgu pinge peab vastama lõikuri nominaaltabelis toodud pingetugevusele. Lõikurit tohib sisse lülitada ainult siis, kui lõikamiseks mõeldud materjal asub lõikeketta ulatusest väljas. Metallilõikur on varustatud ohutuslülitiga (9), mis kaitseb juhusliku või soovimatu sisselülitamise eest. Sisselülitamine

• Vajutage töölüliti lukustusnupp (9) alla.

• Vajutage töölüliti (10) alla ja hoidke selles asendis (joonis D). Väljalülitamine

• Vabastage töölüliti nupp (10).

LÕIKESÜGAVUSE KONTROLLIMINE JA REGULEERIMINE

Veendumaks, et ketas lõikab materjali täies ulatuses läbi, tuleb kontrollida maksimaalse lõikesügavuse seadistust. Lõikur tuleb seadistada nii, et lõikeketta liikumise kõige madalam punkt asuks vähemalt 5 mm allpool aluse pealispinda. Reguleerimisel tuleb arvestada lõikeketta loomuliku kulumisega. Reguleerimispoldi (21) abil saate valida pea (19) allaliikumissammu.

• Laske pea (19) alla ja hoidke alumises asendis toetatuna reguleerimispoldile (21).

• Vabastage vastasmutter ja vajadusel keerake reguleerimispolti (21) sissepoole või väljapoole nii, et lõikeketas (3) jääks õigesse asendisse (5 mm allpool aluse (4) pealispinda (joonis E).

• Valitud seadistuse kinnitamiseks keerake kinni vastasmutter. LÕIKAMINE Lõikuri käepideme vedru abil liigub seadme pea alati automaatselt tagasi ülemisse asendisse, seetõttu ei tohi pärast lõikamise lõpetamist käepidet järsku lahti lasta, vaid tuleb käepidemest kergelt kinni hoides lasta seadme peal aeglaselt ülemisse asendisse tagasi liikuda.

• Kinnitage materjal kindlalt kruustangide (5) vahele.

• Lülitage lõikur sisse ja oodake kuni mootor saavutab täispöörded.

• Käepidemest (11) hoides lükake pea (19) alla, kuni lõikeketas (3) puutub vastu lõigatavat materjali.

• Ühtlaselt käepidemele surudes teostage lõige (joonis F). Ärge vähendage vajutustugevust lõikamise lõpus, sest see võib põhjustada ebaühtlase lõikepinna. Lõikeketas ei tohi lõikamise ajal vibreerida ja seda ei tohi lüüa, sest see võib kahjustada lõike kvaliteeti ja lõhkuda lõikeketta.49

SUURTE DETAILIDE LÕIKAMINE

Kui tekkib vajadus kinnitada kuustangide vahele laiemat detaili, saab nihutada liikumatu põse edasi ja suurendada nii kruustangide põskede vahelist kaugust.

• Seadke pea (19) ülemisse asendisse.

• Keerake lahti liikumatu põse (17) kinnituspoldid.

• Tõstke liikumatu põsk (16) ümber avadesse, mis asuvad pea käepidemele lähemal ja keerake liikumatu põse kinnituspoldid (17) kinni.

• Ühe lõikekettaga tehtavate lõigete hulk ja nende kvaliteet võib varieeruda ja see sõltub lõikamise kiirusest. Liiga kiire lõikamine võib põhjustada lõikeketta enneaegset kulumist, samas aga kaitseb see lõigatavat materjali ning tagab sileda lõikepinna.

KRUUSTANGIDE REGULEERIMINE SAAGIMISEKS NURGA

ALL Liikumatu põsk (16) täidab ka reguleeritava nurgamõõdiku ülesannet ning selle abil on võimalik lõigata materjali mistahes nurga all horisontaalasendist 45

vasakule või paremale.

• Seadke pea (19) ülemisse asendisse.

• Vabastage liikumatu põse (17) kinnituspoldid.

• Keerake liikumatu põsk (16) nurgajaotuse järg soovitud nurga alla ja lukustage sellesse asendisse liikumatu põse kinnituspoltide (17) abil (joonis G).

• Kinnitage materjal kruustangide vahele ja teostage lõige. Kuigi liikumatu põse nurgaskaala on piisavalt täpne enamiku tööde jaoks, on soovitatav kontrollida reguleeritud nurka malli või muu nurgamõõteseadme abil. Materjali kinnitamisel kruustangide vahele asetub liikuv põsk (15) ise kinnitatava materjaliga paralleelselt ja nii on tagatud materjali piisav kinnitumine.

Enne mistahes paigaldus-, reguleerimis-, parandus- või hooldustoiminguid tõmmake seadme toitejuhe vooluvõrgust välja.

• Pärast töö lõpetamist eemaldage hoolikalt kõik metallitükid ja tolm laualt ning piirkonnalt lõikeketta ja selle katte ümber.

• Puhastage lõikurit harja või suruõhujoa abil.

• Ärge kunagi kasutage lõikuri puhastamiseks vett ega kemikaale.

• Puhastage regulaarselt lõikuri ventilatsiooniavad, et vältida mootori ülekuumenemist.

• Hoidke lõikurit kuivas, lastele kättesaamatus kohas.

• Toitejuhtme vahetamine ja muud parandustööd usaldage autoriseeritud teenindusele. Kontrollige regulaarselt, et kõik kruvid ja poldid oleksid tugevalt kinni keeratud. Aja jooksul võivad need töö käigus lõdveneda.

LÕIKEKETTA VAHETAMINE

• Seadke pea (19) ülemisse asendisse.

• Lükake lõikeketta liikuv kate (6) selle ülemisse asendisse.

• Keerake mutrid lahti ja lükake lõikeketta külgkate (1) alla (joonis H).

• Vajutage spindli lukk (20) alla nii, et selle tihvt läheks läbi ava lõikeketta liikuvas kattes (6) ja keerake lõikeketast (3) käega kuni selle lukustumiseni.

• Silmusvõtme (komplektis) abil keerake lahti lõikeketta (3) kinnituspolt (kellaosuti liikumisele vastupidises suunas) (joonis I).

• Eemaldage lõikeketta kinnituspolt, seib ja sisemine võru ning võtke lõikeketas (3) ettevaatlikult välja.

• Enne uue ketta paigaldamist puhastage hoolikalt võru.

• Paigaldage uus lõikeketas ja keerake kinni lõikeketta kinnituspolt, vajutades samal ajal alla spindliluku (20).

• Vabastage spindlilukk (20).

• Paigaldage lõikeketta külgkate (1) ja keerake mutrid kinni.

• Lükake pea (19) käepideme (11) abil alla nii, et lõikeketta liikuv kate (6) lukustuks.

• Veenduge, et lõikeketta liikuv kate (6) toimiks nõuetekohaselt. Kasutage vaid tootja soovitatud spetsiaalselt tugevdatud lõikekettaid. Lõikeketta kinnituspolt tuleb kinni keerata nii kõvasti, et lõikeketas oleks kindlalt kinni ega pöörleks. Vältige ka kinnituspoldi liiga tugevat kinnikeeramist, sest see võib lõikeketast kahjustada.

SÜSIHARJADE VAHETAMINE

Mootori kulunud (lühemad kui 5 mm) või rebenenud süsiharjad tuleb kohe välja vahetada. Vahetage alati mõlemad harjad korraga.

• Eemaldage harjade katted (7).

• Eemaldage kulunud süsiharjad.

• Vajadusel eemaldage suruõhujoa abil söetolm.

• Paigaldage uued süsiharjad. Harjad peavad asetuma vabalt harjahoidjasse.

• Paigaldage harjade katted (7). Pärast harjade vahetamist käivitage lõikur koormuseta 2-3 minutiks, et süsiharjad sobituks mootori kommutaatoriga. Usaldage süsiharjade vahetamine kvalifitseeritud isikule, kes kasutab originaalvaruosi. Mistahes vead laske parandada seadme tootja volitatud hooldusfirmas. TEHNILISED PARAMEETRID Metal lõikamine masin 59G873 Parameeter Väärtus Supply pinge 230 V ~ Võimsuse sagedus 50 Hz hinnatud võimsus 26 00W Blade vahelduva kiirusega ( ilma koormuse ) 3800 min

Vise nurga reguleeritav 0 ÷ 45 ° Outer läbimõõduga plaadi 355 mm Inner läbimõõduga plaadi 25 , 4 mm Taga lõikamine line temperatuuril 90 ° (nurk) 120 x 120 mm Cutting raadius temperatuuril 90 ° (ruudukujuline profiil) 110 x 110 mm Cutting raadius temperatuuril 90 ° (ristkülikukujulise profiili) 170 x 90 mm Cutting raadius temperatuuril 90 ° (ringis profiil) 110 mm kaitse klass

Missa 17 kg Aasta kohta tootmist

5 9G873 vahenditega nii masina tüübi ja masina kirjeldust

Teave müra ja vibratsiooni kohta Tasemel of müra kiiratava poolt seadme on kirjeldatud andnud: tase on eraldunud heli rõhu Lp ja taseme kohta akustilise võimsuse Lw ( kus K on mõõtmise määramatuse ). Vibratsioon kiiratava poolt seadme on kirjeldatud poolt väärtuse kohta vibratsiooni kiirenduse h ( kus K on mõõtmise määramatuse ). Tasemel of kiiratava heli rõhu Lp on heli võimsus tasemel Lw ja raha of vibratsiooni kiirenduse h antud asukohas käesoleva kasutusjuhendi olid mõõdetud in kohaselt koos EN 62841-1. Antud vibratsiooni tase h võib olla kasutatud , et võrrelda seadmete ja esialgu hinnata vibratsiooni kokkupuute . Antud vibratsiooni tase on esindaja ainult et põhi rakenduste kohta seadme . Kui seade on kasutatud jaoks teiste rakenduste või muu töö tööriistad on vibratsiooni tase võib muutuda . Ebapiisav või liiga harva hooldus on seade ei mõjuta kõrgem tase on vibratsioon . Eelnimetatud põhjuste võib põhjustada suurenenud vibratsioon kokkupuute ajal kogu töö jooksul. Et täpselt hinnata vibratsiooni kokkupuute , kaaluda perioodidel , kui seade on välja lülitatud või kui see on sisse lülitatud kohta, kuid on ei kasutatud . Pärast hoolikat50 hindamist on kõik tegurid on kokku vibratsiooni kokkupuute võib olla palju väiksem . Et kaitsta kasutaja vastu mõju kohta vibratsiooni , täiendava ohutuse meetmed peaksid olema kehtestatud , nagu näiteks: tsükliline hooldus ja seadme ja töö vahendid , kaitse kohta õige käsi temperatuuri ja nõuetekohase korralduse kohta töö . KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, viige need käitlemiseks vastavasse asutusse. Infot toote utiliseerimise kohta annab müüja või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad keskkonnale ohtlikke aineid. Ümbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

• Tootjal on õigus muudatusi sisse viia. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi: „Grupa Topex”) informeerib, et kõik käesoleva juhendiga (edaspidi: juhend), muuhulgas selle teksti, fotode, skeemide, jooniste, samuti selle ülesehitusega seotud autoriõigused kuuluvad eranditult Grupa Topex’ile ja on kaitstud

4. veebruari 1994 autoriõiguste ja muude sarnaste õiguste

seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilisemate muudatustega). Kogu juhendi või selle osade kopeerimine, töötlemine ja modifitseerimine kommertseesmärkidel ilma Grupa Topex’i kirjaliku loata on rangelt keelatud ning võib kaasa tuua tsiviilvastutuse ning karistuse.

54. Eespool kirjeldatud toode vastab järgmistele dokumentidele:

56. Käesolev deklaratsioon käsitleb ainult masinat sellisel kujul,

nagu see on turule viidud, ja ei hõlma komponente

57. lisab lõppkasutaja või teostab seda hiljem.

58. Tehnilise toimiku koostamiseks volitatud ELi residendist isiku

nimi ja aadress: Allkirjastatud järgmiste isikute nimel: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna tänav 02-285 Varssavi Paweł Kowalski TOPEX GROUP Kvaliteediametnik Varssavi, 2023-07-31
