LIETOŠANAS INSTRUKCIJA 59G873 Graphite

Drošības Instrukcijas nogrieztām mašinām

1. Brīdinājumi par mašīnas izslēgšanu

a) Novietojiet sevi un apkārtējos cilvēkus no rotējošā riteņa plaknes. Aizsargs palīdz aizsargāt operatoru no salauztiem riteņu fragmentiem un nejaušas saskares ar riteni.
b) savam elektroinstrumentam izmantojiet tikai savienotus pastiprinātus griezuma ritenus. Tikai tāpēc, ka jūsu elektroinstrumentam var pievienot piederumu, tas negarantē drošu darbību.
c) Piederuma nominālajam ātrumam jābūt vismaz vienādam ar maksimālo ātrumu, kas norādīts uz elektroinstrumenta. Piederumi, kas darbojas ātrāk par nominālo ātrumu, var saplīst un izlīst.
d) Riteni jalieto tikal ieteicamā veidā. Piemēram: neslīpējiet ar nogriezta riteņa sāniem. Abrazīvi nogriezti riteni ir paredzēti perifērai slīpēšanai, šiem riteniem pieliktais sānu spēks var izraisīt to sagraušanu.
e) Vienmēr izmantojiet nebojātus riteņu atlokus, kuru diamets ir pareizs jūsu izvēlētajam ritenim. Pareiza riteņa atloki atbalsta riteni, tādējādi samazinot riteņa pārrāvuma iespēju.

f) Papildierīces ārējam diametram un biezumam jābūt tādam, kā tas tiek noteikts jūsu elektroinstrumenta ietilpības kategorijā . Nepareizi izmēru piederumus nevar pienācīgi aizsargāt vai kontrolēt.

g) lapene izmērs riteņu un uzmavas ir pareizi piemērots spoli no elektroinstrumenta. Riteņi un atloki ar arkas caurumiem, kuriem nav daudz elektroinstrumenta stiprināšanas aparatūras, izsīks līdzvars, pārmērīgi vibrēs un var izraisīt vadības zaudēšanu.

h) Nelietojiet bojātus ritenus. Pirms katras lietošanas reizes pārbaudiet, vai ritenos nav škembu un plaisu. Ja elektroinstruments vai ritenis nokrīt, pārbaudiet, vai nav bojājumu vai uzstādiet nesabojātu riteni. Pēc pārbaudes un instalēšanas riteni, atrašanās vietu sev n d klātesošajiem prom no plaknes rotējošās riteņa un palaist elektroinstrumentus maksimāli bez slodzes ātrumu vienu minūti. Bojāti riteni šajā testa laikā parasti saplīst.

i) Valkājiet individuālos aizsardzības līdzekļus. Atkarībā no lietošanas lietojiet sejas aizsargu , aizsargbrilles vai aizsargbrilles. Vajadzības gadījumā nēsājiet putekļu masku, dzirdes aizsargus, cimdus un veikala priekšautu, kas var apturēt sīkus abrazīvus vai sagataves fragmentus. Acu aizsardzībai jāspēj apturēt dažādu darbību rezultātā radušos gružus. Putekļu maskai vai respiratoram jābūt spējīgam filtrēt dalīnas, kas radušās jūsu darbības laikā. Ilgstoša augstas intensitātes trokšņa iedarbība var izraisīt dzirdes valību.
j) Sargājiet garāmgājējus drošā attālumā no darba zonas. Ikvienam, kurš sāk darbu, jāvalkā individuālie aizsardzības līdzekļi. Sagataves vai salauzta riteņa fragmenti var aizlidot un izraisīt ievainojumus ārpus tiešās darbības zonas.
k) Novietojiet auklu no vērpšanas piederuma. Ja jūs zaudējat kontroli, aukla var tikt sagriezta vai aizkērusies, un jūsu roka vai roka var tikt ievilkta vērpšanas ritenī.
l) regulāri notīriet elektroinstrumenta galsa atveres. Motora ventilators var ievilkt puteklus korpusa iekšpusē, un pāmērīga pulverveida metāla uzkrāšanās var izraisīt elektriskus draudus.
m) Nelietojiet darbarīku viegli uzliesmojošu materiālu tuvumā. Nelietojiet elektroinstrumentu, kamēr tas atrodas uz degošas virsmas, piemēram, koka. Dzirksteles var aizdedzināt šos materiālus.
n) Nelietojiet piederumus, kuriem nepieciešami škidrie dzesēšanas škidrumi. Ūdens vai citu škidru dzesēšanas škidrumu lietošana var izraisīt elektrošoku vai šoku.

1. Atsitiens un ar to saistīti brīdinājumi

Atsitiens ir pēkšņa reakcija uz saspiestu vai aizkērušos rotējošu riteni. Saspiešana vai aizkēršanās izraisa strauju pagriešanās riteņa apstāšanos, kas savukārt nekontrolētu griešanas vienību piespiež uz augšu operatora virzienā;

Piemēram, ja abrazīvs ritenis ir aizkēries vai saspiests ar sagatavi, riteņa mala, kas, nonākot saspiežamā vietā, var iespiesties materiāla virsmā, liekot ritenim izkāpt vai izsist. Abrazīvie riteni var arī salūzt šajos apstāklos.

Atsitiens ir elektroinstrumenta nepareizas izmantošanas un / vai nepareizu darbības procedūru vai apstākļu rezultāts, un no tā var izvairīties, veicot atbilstošus piesardzības pasākumus, kā norādīts turpmāk.

Uzturiet stingru sakeri ar elektroinstrumentu un novietojiet kermani un roku, lal jūs varētu pretoties atsitlena spēkiem. Öperators var kontrolēt augšupvērstus spēkus, ja tiek veikti atbilstoši piesardzības pasākumi.

Nenovietojiet savu kernenii vienā virzienā ar rotējošo riteni. Ja notiek atsitiens, tas virzīs griešanas ierīci uz augšu operatora virzienā.

Nepievienojet zāga kēdi, kokgriezuma asmeni, segmentētu rombvelda riteni ar perifēro atstarpi, kas lielāks par 10 mm, vai zāga asmeni ar zobiem. Šādi asmeni rada biežu atsitienu un kontroles zaudēšanu.

Neuzbāziet riteni un nepiespiediet to pārmērīgi. Nemēginiet velkt pārmērīgu griezuma dzilumu. Pāmērīga riteņa nospiešana palielina slodzi un jutīgumu pret riteņa sagriešanos vai iesiešanu griezumā, kā arī atsitiena vai riteņa pārrāvuma iespēju.

Kad ritenis ir saistošs vai jebkura iemesla dēl pārtrauc griezumu, izslēdziet elektroinstrumentu un turiet griešanu līdz nekustīgam, līdz ritenis pilnībā apstājas. Nekad nemēginiet nonemt riteni no griezuma riteņa kustības laikā, pretējā gadījumā var notikt atsitiens. Izmekleļijet un veiciet koriģējošas darbības, lai novērstu riteņa iesiešanas cēloni.

neatsāciet sagataves griešanas darbību. Laujiet ritenim sasniegt pilnu ātrumu un uzmanīgi atkal ievadiet griezumu. Ritenis var saset, staigāt uz augšu vai atsitoties, ja elektroinstruments tiek restartēts sagatavē.

Atbalstiet jebkuru pārāk lielu sagatavi, lai samazinātu ritenu saspiešanas un atsiīena risku. Lielas sagataves mēdz sagrozīties zem sava svara. Atbalsts jānovieto zem sagataves pie griezuma līnijas un netālu no sagataves malas abās ritena pusēs.

BRĪDINĀJUMS! lerīci izmanto iekšdarbiem.

Neskatoties uz drošas konstrukcijas izmantošanu konstrukcijā, aizsardzības pasākumu un papildu aizsardzības pasākumu izmantošanu, darba laikā vienmēr pastāv atlikušais ievainojumu risks.

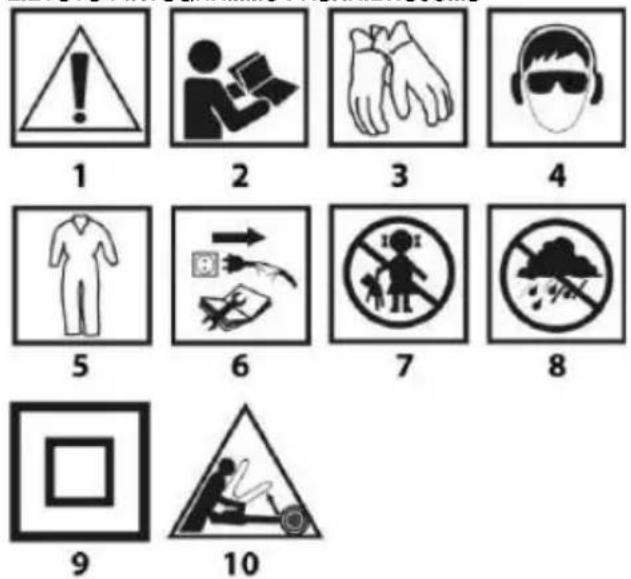

LIETOTO PIKTOGRAMMU PASKAIDROJUMS

1. Uzmanību! Veiciet īpašus piesardzības pasākumus
2. BRĪDINĀJUMS Izlasiet instrukcijas
3. Valkājiet aizsargcimdus
4. Lietojiet individuālos aizsardzības līdzekļus (aizsargbrilles, ausu aizsargus, putekļu masku)
5. Lietojiet aizsargtērpu

6. Pirms apkopes vai remonta atvienojiet strāvas vadu

7. Sargāt bērnus no instrumentiem

8. Sargājiet ierīci no mitruma
9. Otrā aizsardzības klase
10. Atsitiena risks.

UZBÜVE UN LIETOŠANAS UZDEVUMS

Metāla griezējs ir domāts metāla gabalu griēšanai, kas atbilst iekārtas lielumam.

Griezēju nepieciešams izmantot tikai kopā ar atbilstošiem griezējdiskiem, kas domāti šai iekārtai.

Nedrīkst izmantot griezējdiskus no ātrgriezējtērauda, cietsakausējuma, dimanta u.tml.

lekārta ir paredzēta viegliem darbnīcas darbiem un patstāvīgai amatieru darbībai (rokdariem). Mēginājumi izmantot griezeju citiem lietošanas uzdevumiem tiks traktēti kā neatbilstoša iekārtas izmantošana.

lekārta jāizmanto tikai atbilstoši tās lietošanas uzdevumam!

GRAFISKAS DALAS APRAKSTS

Zemāk minētā numerācija attiecās uz tiem iekārtas elementiem, kuri ir minēti dotās instrukcijas grafiskajā daļā.

1. Griezējdiska sānu aizsegs
2. Patstāvīgais aizsegs
3. Griezējdisks
4. Pamatne
5. Spiles
6. Griezējdiska kustīgais aizsegs
7. Oglekla sukas vāks
8. Transportēšanas rokturis
9. Drošības slēdzis
10. Slēdzis
11. Rokturis
12. Klokis
13. Spīlu skrūves atveramais uzgrieznis
14. Spīlu skrūve
15. Kustīgais žoklis
16. Balstžoklis
17. Balstžok|a sastiprinātājskrūve
18. Galvas blokēšanas pulka
19. Galva
20. Darbvārstas blokētājs
21. Regulācijas skrūve

* Zīmējums un izstrādājums var nedaudz atšķirties.

APRİKOJUMS UN PIEDERUMI

1. Divgalu uzgriežnu atslēga – 1 gab.
2. Blokētāja pulka - 1 gab.
3. Klokis - 1 gab.

SAGATAVOŠANĀS DARBAM

Pirms vislem darblem ar iekārtu nepieciešams izņemt barošanas vada kontaktdakšu no kontaktligzdas.

TRANSPORTEŠANAS AIZSARDZÍBA / GRIEZĚJA PĀRVIETOŠANA

Transportēšanas mērkiem novietot galvu malējā apakšējā stāvoklī.

- Novietot galvu (19) aiz roktura (11) un nostiprināt ar galvas blokēšanas pulku (18) malējā apakšējā stāvoklī (A zīm.).

- Griezeja pārvietošanas laikā nepieciešams turēt to aiz transportēšanas roktura (8). Griezeju nedrīkst transportēt, turot to aiz roktura(11).

SPILES

Pirms griešanas katru materiālu nepieciešams nostiprināt ar spilēm.

Spīlu skrūves atveramais uzgrieznis (13) lauj ātri pārvietot spīlu skrūvi (14), lai pievilktu kustīgo žokli (15) pie materiāla bez nepieciešamības griezt kloki (12).

- Atlocīt spīlu skrūves atveramā uzgriežņa (13) augšējo pusīti uz augšu.

• Izvilkt spīlu skrūvi (14) atbilstošā attālumā, lai varētu piestiprināt materiālu starp žokļu (15) un (16) virsmām.
• Novietot materiālu starp žokļiem, pievilkt spīlu skrūvi (14) tā, lai kustīgā žokļa (15) virsma saskartos ar materiālu (B zīm.).
• Nolaist spīlu skrūves atveramā uzgriežņa (13) augšējo pusīti līdz spīlu skrūvei (14) un, griežot kloki (12), nostiprināt materiālu žoklos (C zīm.).

DARBS/IESTATIJUMI

Pirms veikt jebkādas griezēja regulācijas darbības, nepieciešams pārliecināties, ka elektroinstruments ir atslēgts no elektrotīkla. Lai nodrošinātu precīzu, drošu un produktīvu griezēja darbību, visas regulācijas darbības nepieciešams veikt pilnībā.

Pabeidzot regulāciju un iestatīšanas darbības, nepieciešams pārliecināties, ka visas atslēgas ir izņemtas. Jāpārbauda, vai visi skruvelementi ir atbilstoši aizskruvēti.

Veicot regulācijas darbības, nepieciešams pārliecināties, ka visi ārējie elementi darbojas pareizi un atrodas labā tehniskajā stāvoklī. Izlietotā vai bojātā daļa ir jānomaina kvalificētam personālam pirms griezeļa lietošanas uzsākšanas.

PIEZIMES PAR GRIEŠANU

• Pēc katras regulācijas pabeigšanas nepieciešamas veikt izmēginājuma griešanu, lai pārbaudītu veikto regulāciju pareizību un nokontrolētu izmērus.
• Pēc griezēja ieslēgšanas nepieciešams uzgaidīt, kamēr griezējdisks sasniegt maksimālo griešanās ātrumu tukšgaitā un tikai tad var uzsākt darbu.
• Garākus materiāla gabalus nepieciešams pasargāt no krišanas griešanas beigās (piem., ar rullīšbalsta palīdzību).
• Griešanas uzsākšanas brīdī ir jābūt īpaši uzmanīgiem!
• Uzgaidīt, kamēr griezejdisks apstāsies, un tikai tad var izņemt nogrieztos materiāla gabalus.

IESLĚGŠANA/IZSLĚGŠANA

Griezēju drīkst ieslēgt tikai tad, kad tas ir atbīdīts no apstrādājumam paredzētā materiāla.

Metāla griezējs ir aprīkots ar drošības slēdzi (9), kas pasargā no gadījuma vai netīšās ieslēgšanas.

leslēgšana

• Nospiest drošības slēdža (9) pogu.
• Nospiest un pieturēt slēdža (10) pogu (D zīm.).
• Samazināt nospiedienu uz slēdža (10) pogu.

Izslēgšana

GRIEŠANAS DZIŁUMA PĀRBAUDE UN REGULĀCIJA

Obligāti nepieciešams pārbaudīt griešanas maksimālo dzilumu, lai pārliecinātos, ka griezējdisks pārgriezīs materiālu pilnībā. Griezējam ir jābūt noregulētam tā, lai griezējdiska zemākais punkts būtu novietots vismaz 5 mm zem pamatnes augšējās virsmas. Regulācija ir nepieciešama, lai kompensētu griezējdiska nodiluma faktu.

Ar regulācijas skrūves (21) palīdzību iestatīt galvu (19) uz leju.

• Nolaist galvu (19) uz leju un pieturēt apakšējā stāvoklī, atbalstot galvu pret regulācijas skrūves (21) galviņu.
• Atlaist kontruzgriezni un nepieciešamības gadījuma ieskrūvēt vai izskrūvēt regulācijas skrūvi (21) tā, lai griezejdisks (3) atrastos atbilstošā stāvoklī (5 mm zem pamatnes (4) augšējās virsmas) (E zīm.).
• Aizgriezt kontruzgriezni, lai nofiksētu veikto iestatījumu.

GRIEŠANA

Griezēja atvilcējatspere automātiski pagriež galvu augšējā stāvokli, tāpēc arī pēc griešanas pabeigšanas nedrikst samazināt nospiedienu uz rokturi, bet lēnām ľaut galvai atgriezties malējā augšējā stāvokli.

• Stingri piestiprināt materiālu spīlēs (5).
• leslēgt griezēju un uzgaidīt, kamēr dzinējs sasniegt maksimālo griešanās ātrumu.
• Ar rokturi (11) piespiest galvu (19) uz leju, kamēr galva viegli pieskarsies pie griezējdiska (3) ar pārgriežamo materiālu.
• Vienmērīgi spiežot uz galvu veikt griešanu ( F zīm.).

Griešanas beigās nesamazināt nospiedienu, jo tas var radīt pārgriežamā materiāla pārkaršanu un veidot materiāla nelīdzenas malas.

Nedrikst pieļaut griezejdiska trīcēšanu val piesišanu, jo tas pasliktinās griezuma kvalitāti un var izraisīt griezejdiska plīšanu.

LIELĀKA IZMĒRA MATERIĀLA GRIEŠANA

Ja nepieciešamas piestiprināt materiālu ar platākiem izmēriem, var atbīdīt balstžokli, lai palielinātu attālumu starp spīlu žokliem.

• Uzlikt galvu (19) augšējā stāvoklī.
• Atskrūvēt balstžokļa sastiprinātājkrūves (17).
• Pārlikt balstžokli (16) atverēs, kas atrodas tuvāk galvas plecam, un nostiprināt, aizgriežot balstžokla sastiprinātājskrūves (17).
  Griezumu skaits, ko var veikt ar griezējdisku, kā arī to kvalitāte var būt dažāda un ir atkarīga no griešanas ātruma. Ātra griešana var radīt priekšlaicīgu griezējdiska nodilumu, bet tas pasargā materiālu no pārkaršanas un nodrošina pārgriežamo virsmu gludumu.

SPILU REGULACIJA GRIEŠANAI ZEM LENKA

Balstžoklis (16) pilda aī universālā lenķmēra funkciju un pēc regulācijas lauj pārgriezt materiālu zem jebkura lenķa diapazonā no perpendikulārā stāvokļa līdz 45°pa labi vai pa kreisi.

• Uzlikt galvu (19) augšējā stāvoklī.
• Atlaist balstžokla sastiprinātājskrūves (17).
• Pagriezt balstžokli (16) līdz nepieciešamajam griešanas lenķim atbilstoši lenķu skalai, un aizgriezt atlaistās balstžokļa sastiprinātājskrūves (17) (G zīm.).
• Nostiprināt materiālu spīlēs un veikt griešanu.

Neskatoties uz to, ka balstžokla lenku skala ir pietiekami precīza veicamo darbu lielākajai daļai, tomēr ir ieteicams pārbaudīt griešanas lenka iestatījumus ar lenkmēra vai citas lenku mērīšanas ierīces palīdzību.

Nostiprinot materiālu spīlēs, kustīgais žoklis (15) automātiski nostājas paralēli materiālam, nodrošinot to stingru fiksāciju.

APKALPOŠANA UN APKOPE

Pirms veikt jebkādas darbības, kas ir saistītas ar instalāciju, regulāciju, remontdarbiem vai apkalpošanu, izņemt kontaktdakšu no kontaktligzdas.

- Pēc darba pabeigšanas uzmanīgi likvidēt visus materiāla gabalus un puteklus no pamatnes, kā arī apkārt griezējdiskam un tā aizsegam.

• Griezēju vislabāk tīrīt ar suku vai saspiestā gaisa plūsmu.
• Aizliegts izmantot üdeni vai citus kīmiskus škīdrumus griezējai tīrīšanai.
• Regulāri tīrīt ventilācijas spraugas, lai novērstu griezēja pārkaršanu.
• Vienmēr uzglabāt griezēju sausā, bēmiem nepieejamā vietā.
• Barošanas vada nomainu vai citus remontdarbus var veikt tikai sertificētā servisą centrā.
• Nepieciešams regulāri pārbaudīt, vai visas skrūves ir aizskrūvētas. Laika gaitā strādājot tās var atslābt.

GRIEZËJDISKA NOMAINA

• Uzlikt galvu (19) augšējā stāvoklī.
• Pārvietot griezējdiska kustīgo aizsegu (6) tā augšējā stāvoklī.
• Atlaist uzgriežnus un atvilkt griezējdiska sānu aizsegu (1) atpakal (H zīm.).

• Nospiest darbvārpstas blokētāju (20) tā, lai blokētāja pulka izietu cauri atverei griezējdiska kustīgajā aizsegā (6), un tad griezt griezējdisku (3) ar roku līdz brīdim, kad tas noloblokēsies.

• Ar uzgriežņu atslēgas (atrodas aprīkojumā) palīdzību izskrūvēt griežējdiska (3) sastiprinātājskrūvi, griežot pulksteņrādītāja pretējā virzienā (I zīm.).

• Noņemt griezējdiska sastiprinātājskrūvi, starpliku, ārējo atloku un uzmanīgi izņemt griezējdisku (3).
• Pirms jaunā griezējdiska piestiprināšanas uzmanīgi notīrīt atlokus.
• Novietot jauno griezējdisku un aizskrūvēt griezējdiska sastiprinātājskrūvi, vienlaikus turos nospiestu darbvārpstas blokētāju (20).
• Atlaist darbvārpstas blokētāju (20).
• Piestiprināt griezējdiska sānu aizsegu (1) un aizgriezt uzgriežnus.
• Pārvietot galvu (19) uz leju ar roktura (11) palīdzību, lai griezējdiska kustīgais aizsegs (6) tiktu atblokēts.
• Pārbadīt griezējdiska kustīgā aizsega (6) darbības pareizību.

Lietot tikai rekomendējamus un speciāli nostiprinātus griezējdiskus. Griezējdiska sastiprinātājskrūvei ir jābūt aizskrūvētai tā, lai griezējdisks būtu stingri nostirpināts un nevarētu griezties. Pārāk stipri aizgriezta griezējdiska sastiprinātājskrūve var sabojāt griezējdisku.

OGLEKŁA SUKU MAINA

Nodilušas (īsākas par 5 mm), sadedzinātas vai plīsušās dzinēja oglekļa sukas nepieciešams nekavējoties nomainīt.

Vienmēr vienlaicīgi ir jāmaina abas sukas.

• Atskrūvēt oglekļa suku vāku (7).
• Iznemt izlietotās oglekla sukas.
• Nonemt eventuālos oglekļa puteklus ar saspiestā gaisa palīdzību.
• lelikt jaunās oglekļa sukas. Sukām ir viegli jāieslīd suku turētājos.

- Piestiprināt oglekļa suku vākus (7).

Pēc oglekļa suku nomaiņas nepieciešams ieslēgt griezeļu unļaut tam pastrādāt tukšgaitā apt. 2-3 min., kamēr sukas pielāgosies dzinēja kolektoram. Oglekļa suku nomaiņu ir ieteicams veikt tikai kvalificētai personali, kura izmanto tikai oriģinālās nomaināmās dalās.

Jebkura veida defektus ir jānovērš tikai ražotāja sertificētajos servisa centros.

TEHNISKIE PARAMETRI

Metāla griešanas mašīna 59G873
Parametrs	Vērtība
Barošanas spriegums	230 V ~
Jaudas frekvence	50 Hz
Nominālā jauda	26 00W
Asmens griešanās ātrums ( bez kravas )	3800 min ^-1
Slīpuma lenķa regulēšana	0 ÷ 45 °
Diska ārējais diametrs	355 mm
Diska iekšējais diametrs	25 , 4 mm
Aiz ar griešanas līniju pie 90 ° ( lenķis )	120 x 120 mm
Griešanas diapazons pie 90 ° ( kvadrātveida profils)	110 x 110 mm
Griešanas diapazons pie 90 ° ( taisnstūra profila)	170 x 90 mm
Griešanas diapazons pie 90 ° ( apaļa profila)	110 mm
Aizsardzības klase	II
Mise	17 kg
Gads no ražošanas	2020
5 9G873 ir gan mašīnas tips, gan mašīnas apraksts

Trokšna un vibrācijas dati

Skaņas spiediena līmenis	L PA = 92,5 dB (A) K = 3 dB (A)
Skaņas jaudas līmenis	L WA = 105,5 dB (A) K = 3 dB (A)
Paātrinājuma vērtība	un h < 2, 5 m / s ^2

Informācija par troksni un vibrācijām

Līmenis par troksņa emitēts ar ierīci, kas aprakstīta ar: to līmeni un izstaro skaņas spiediena Lp A un līmeni un akustiskās jaudas Lw A ( kur K ir mērījumu nenoteiktība ). Vibration emitēts ar ierīci tiek aprakstīta ar vērtību no vibrācijas paātrinājuma h ( kur K ir mērījumu nenoteiktība).

Līmenis ir emitēts skaņas spiediena Lp A, tad skaņas jaudas līmenis Lw un vērtība, un vibrācijas paātrinājuma h dots kas šajā rokasgrāmatā tika mērīts ar saskaņā ar EN 62841-1. Dots vibrācijas līmeni h, var tikt izmantoti, lai salīdzinātu ierīces un sākotnēji novērtēt vibrācijas ekspozīciju.

Dots vibrācijas līmenis ir pārstāvis, tikai par pamata pieteikumus no ierīces. Ja ierīce tiek izmantota, lai citiem lietojumiem vai ar citiem darba rīkiem, tad vibrācijas līmenis var mainīties. Nepietiekams vai pārāk reti uzturēšana no ierīces tiks ietekmēs arī augstāku līmeni par vibrāciju. Par iepriekš minēto iemeslu var izraisīt paaugstināts vibrācijas ekspozīciju laikā no visu darba laiku.

Lai precīzi novērtētu vibrācijas iedarbību, jāapsver arī periodi, kad ierīce ir ieslēgta izslēgts vai tad, kad tas tiek ieslēgts pēc, bet ir nav lietotas. Pēc rūpīgas novērtējumu no visiem faktoriem, tad kopējais vibrācijas iedarbība var būt daudz zemāka.

Lai aizsargātu lietotāju pret to ietekmi uz vibrācijām, papildu drošības pasākumiem būtu jābūt ieviest, piemēram, kā: cikliska uzturēšanu no ierīces un darba rīki, aizsardzība no labās puses temperatūras un pareizu organizāciju un darba.

VIDES AIZSARDZIBA

Elektroinstrumentus nedrīkst izmest kopā ar sadzīves atkritumiem. Tie ir jānodod utilizācijai attiecīgajiem uzņēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Nolietotās elektriskās un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta otrreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselībai.

* Ir tiesības veikt izmainas.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa Topex“) ar galveno ofisu Varšavā, ul. Pograniczna 2/4, informē, ka visa veida autortiesības attiecībā uz dotās instrukcijas (turpmāk „Instrukcija“) saturu, tai skaitā uz tās tekstiem, samazinātām fotogrāfijām, shēmām, zīmējumiem, kā arī attiecībā uz tās kompozīciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņa ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām“ (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daļu kopēšana, apstrāde, publicēšana vai modificēšana komercmērkiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās atbildības.

ORIGINAALJUHEND METALLILÖIKUR 59G873

MÄRKUS. ENNE ENNE VÖIMSUSE TÖÖRIISTADE KASUTAMIST, LOE KÄESOLEVA JUHISEKS JÄRGMISTE TINGIMUSTE JUURDE.

ÜKSIKASJALIKUD OHUTUSNÖUDED

EK atbilstības deklarācija

Izstrādājums: Metāla griešanas mašīna

Modelis: 59G873

Tirdzniecības nosaukums: GRAPHITE

Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību.

1. lepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktīva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu

2015/863/ES

Un atbilst standartu prasībām:

EN 62841-1:2015+A11:2022; EN 62841-3-

10:2015+A11:2017+A1:2022+A12:2022;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN IEC 61000-3-11:2019;

50. EN IEC 63000:2018

1. Sī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdalām.

2. pievieno galalietotājs vai vēlāk veic pats lietotājs.

3. Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uznēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k.
