INSTRUKCJA OBSŁUGI 59G873 Graphite

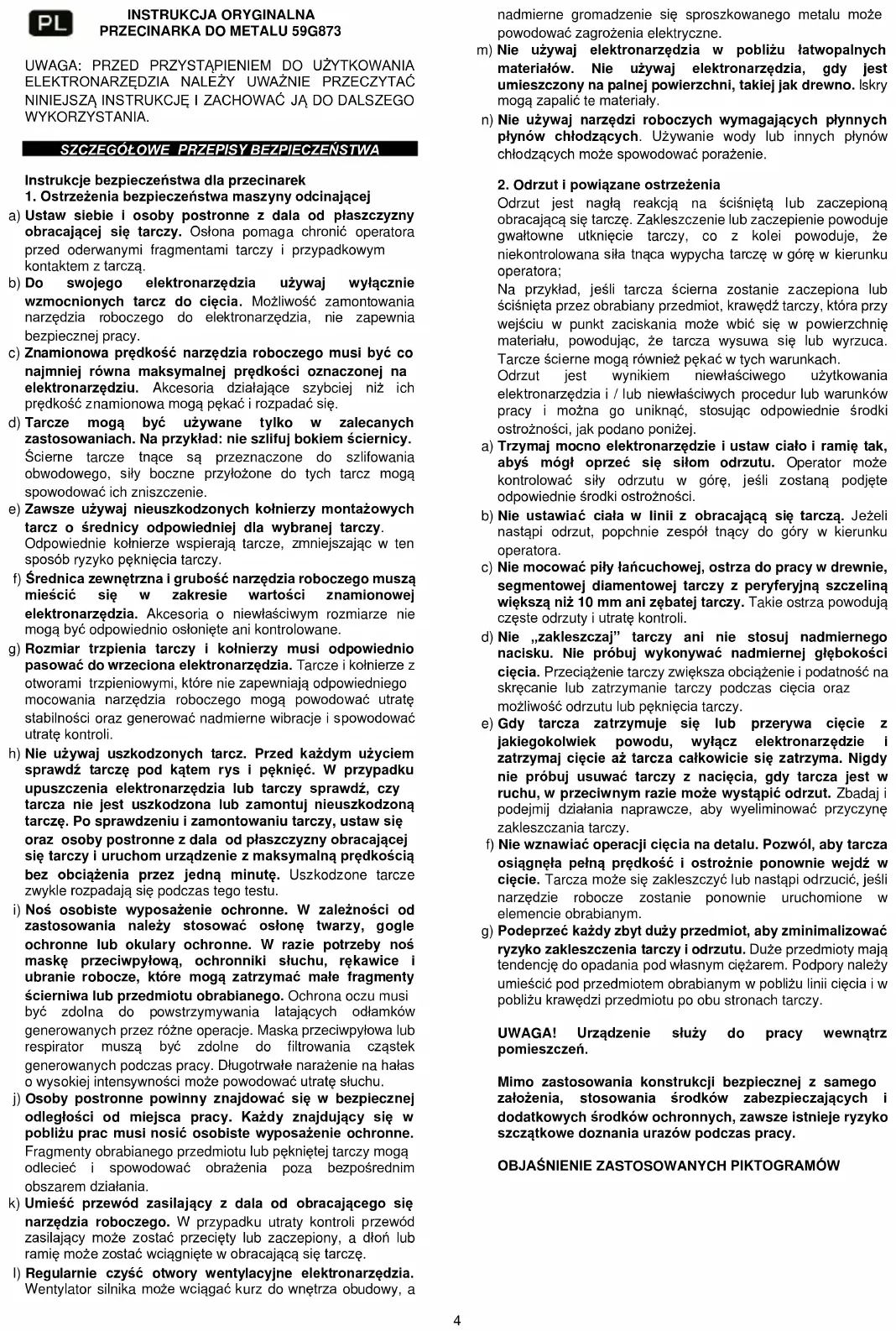

Instrukcje bezpieczeństwa dla przecinarek

1. Ostrzeżenia bezpieczeństwa maszyny odcinającej

a) Ustaw siebie i osoby postronne z dala od płaszczyzny obracającej się tarczy. Osłona pomaga chronić operatora przed oderwanymi fragmentami tarczy i przypadkowym kontaktem z tarczą. b) Do swojego elektronarzędzia używaj wyłącznie wzmocnionych tarcz do cięcia. Możliwość zamontowania narzędzia roboczego do elektronarzędzia, nie zapewnia bezpiecznej pracy. c) Znamionowa prędkość narzędzia roboczego musi być co najmniej równa maksymalnej prędkości oznaczonej na elektronarzędziu. Akcesoria działające szybciej niż ich prędkość znamionowa mogą pękać i rozpadać się. d) Tarcze mogą być używane tylko w zalecanych zastosowaniach. Na przykład: nie szlifuj bokiem ściernicy. Ścierne tarcze tnące są przeznaczone do szlifowania obwodowego, siły boczne przyłożone do tych tarcz mogą spowodować ich zniszczenie. e) Zawsze używaj nieuszkodzonych kołnierzy montażowych tarcz o średnicy odpowiedniej dla wybranej tarczy. Odpowiednie kołnierze wspierają tarcze, zmniejszając w ten sposób ryzyko pęknięcia tarczy. f) Średnica zewnętrzna i grubość narzędzia roboczego muszą mieścić się w zakresie wartości znamionowej elektronarzędzia. Akcesoria o niewłaściwym rozmiarze nie mogą być odpowiednio osłonięte ani kontrolowane. g) Rozmiar trzpienia tarczy i kołnierzy musi odpowiednio pasować do wrzeciona elektronarzędzia. Tarcze i kołnierze z otworami trzpieniowymi, które nie zapewniają odpowiedniego mocowania narzędzia roboczego mogą powodować utratę stabilności oraz generować nadmierne wibracje i spowodować utratę kontroli. h) Nie używaj uszkodzonych tarcz. Przed każdym użyciem sprawdź tarczę pod kątem rys i pęknięć. W przypadku upuszczenia elektronarzędzia lub tarczy sprawdź, czy tarcza nie jest uszkodzona lub zamontuj nieuszkodzoną tarczę. Po sprawdzeniu i zamontowaniu tarczy, ustaw się oraz osoby postronne z dala od płaszczyzny obracającej się tarczy i uruchom urządzenie z maksymalną prędkością bez obciążenia przez jedną minutę. Uszkodzone tarcze zwykle rozpadają się podczas tego testu.

i) Noś osobiste wyposażenie ochronne. W zależności od

zastosowania należy stosować osłonę twarzy, gogle ochronne lub okulary ochronne. W razie potrzeby noś maskę przeciwpyłową, ochronniki słuchu, rękawice i ubranie robocze, które mogą zatrzymać małe fragmenty ścierniwa lub przedmiotu obrabianego. Ochrona oczu musi być zdolna do powstrzymywania latających odłamków generowanych przez różne operacje. Maska przeciwpyłowa lub respirator muszą być zdolne do filtrowania cząstek generowanych podczas pracy. Długotrwałe narażenie na hałas o wysokiej intensywności może powodować utratę słuchu. j) Osoby postronne powinny znajdować się w bezpiecznej odległości od miejsca pracy. Każdy znajdujący się w pobliżu prac musi nosić osobiste wyposażenie ochronne. Fragmenty obrabianego przedmiotu lub pękniętej tarczy mogą odlecieć i spowodować obrażenia poza bezpośrednim obszarem działania. k) Umieść przewód zasilający z dala od obracającego się narzędzia roboczego. W przypadku utraty kontroli przewód zasilający może zostać przecięty lub zaczepiony, a dłoń lub ramię może zostać wciągnięte w obracającą się tarczę. l) Regularnie czyść otwory wentylacyjne elektronarzędzia. Wentylator silnika może wciągać kurz do wnętrza obudowy, a nadmierne gromadzenie się sproszkowanego metalu może powodować zagrożenia elektryczne. m) Nie używaj elektronarzędzia w pobliżu łatwopalnych materiałów. Nie używaj elektronarzędzia, gdy jest umieszczony na palnej powierzchni, takiej jak drewno. Iskry mogą zapalić te materiały. n) Nie używaj narzędzi roboczych wymagających płynnych płynów chłodzących. Używanie wody lub innych płynów chłodzących może spowodować porażenie.

2. Odrzut i powiązane ostrzeżenia

Odrzut jest nagłą reakcją na ściśniętą lub zaczepioną obracającą się tarczę. Zakleszczenie lub zaczepienie powoduje gwałtowne utknięcie tarczy, co z kolei powoduje, że niekontrolowana siła tnąca wypycha tarczę w górę w kierunku operatora; Na przykład, jeśli tarcza ścierna zostanie zaczepiona lub ściśnięta przez obrabiany przedmiot, krawędź tarczy, która przy wejściu w punkt zaciskania może wbić się w powierzchnię materiału, powodując, że tarcza wysuwa się lub wyrzuca. Tarcze ścierne mogą również pękać w tych warunkach. Odrzut jest wynikiem niewłaściwego użytkowania elektronarzędzia i / lub niewłaściwych procedur lub warunków pracy i można go uniknąć, stosując odpowiednie środki ostrożności, jak podano poniżej. a) Trzymaj mocno elektronarzędzie i ustaw ciało i ramię tak, abyś mógł oprzeć się siłom odrzutu. Operator może kontrolować siły odrzutu w górę, jeśli zostaną podjęte odpowiednie środki ostrożności. b) Nie ustawiać ciała w linii z obracającą się tarczą. Jeżeli nastąpi odrzut, popchnie zespół tnący do góry w kierunku operatora. c) Nie mocować piły łańcuchowej, ostrza do pracy w drewnie, segmentowej diamentowej tarczy z peryferyjną szczeliną większą niż 10 mm ani zębatej tarczy. Takie ostrza powodują częste odrzuty i utratę kontroli. d) Nie „zakleszczaj” tarczy ani nie stosuj nadmiernego nacisku. Nie próbuj wykonywać nadmiernej głębokości cięcia. Przeciążenie tarczy zwiększa obciążenie i podatność na skręcanie lub zatrzymanie tarczy podczas cięcia oraz możliwość odrzutu lub pęknięcia tarczy. e) Gdy tarcza zatrzymuje się lub przerywa cięcie z jakiegokolwiek powodu, wyłącz elektronarzędzie i zatrzymaj cięcie aż tarcza całkowicie się zatrzyma. Nigdy nie próbuj usuwać tarczy z nacięcia, gdy tarcza jest w ruchu, w przeciwnym razie może wystąpić odrzut. Zbadaj i podejmij działania naprawcze, aby wyeliminować przyczynę zakleszczania tarczy. f) Nie wznawiać operacji cięcia na detalu. Pozwól, aby tarcza osiągnęła pełną prędkość i ostrożnie ponownie wejdź w cięcie. Tarcza może się zakleszczyć lub nastąpi odrzucić, jeśli narzędzie robocze zostanie ponownie uruchomione w elemencie obrabianym. g) Podeprzeć każdy zbyt duży przedmiot, aby zminimalizować ryzyko zakleszczenia tarczy i odrzutu. Duże przedmioty mają tendencję do opadania pod własnym ciężarem. Podpory należy umieścić pod przedmiotem obrabianym w pobliżu linii cięcia i w pobliżu krawędzi przedmiotu po obu stronach tarczy. UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń. Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

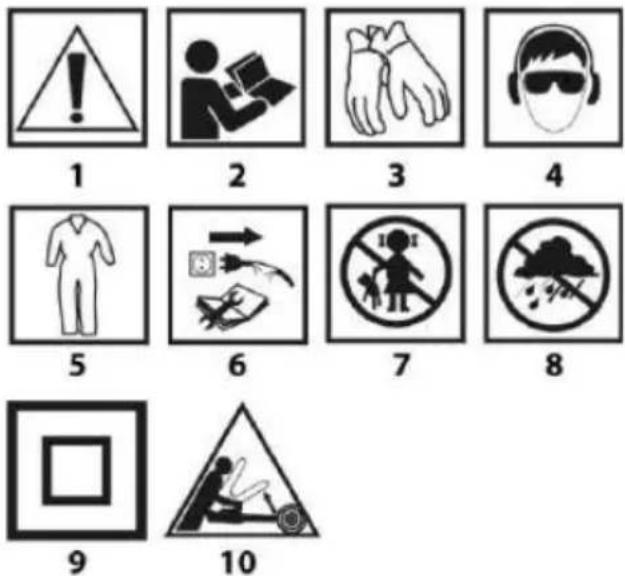

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW5

1. Uwaga! Zachowaj szczególne środki ostrożności

2. OSTRZEŻENIE Przeczytaj instrukcję obsługi

3. Stosuj rękawice ochronne

4. Używaj środki ochrony osobistej (gogle ochronne,

ochronniki słuchu, maskę przeciwpyłową)

5. Używaj odzieży ochronnej

6. Odłącz przewód zasilający przed rozpoczęciem czynności

obsługowych lub naprawczych

7. Nie dopuszczać dzieci do narzędzia

8. Chroń urządzenie przed wilgocią

9. Druga klasa ochronności

10. Zagrożenie na skutek odrzutu.

BUDOWA I ZASTOSOWANIE

Przecinarka do metalu przeznaczona jest do przecinania kawałków metalu, pasujących wielkością do urządzenia. Przecinarkę należy wykorzystywać wyłącznie z odpowiednimi tarczami tnącymi przewidzianymi dla tego urządzenia. Nie wolno stosować wszelkiego rodzaju tarcz ze stali szybkotnącej, węglików spiekanych, diamentu itp. Urządzenie zostało zaprojektowane do lekkich prac w warsztatach usługowych oraz do samodzielnej działalności amatorskiej (majsterkowanie). Próby użycia przecinarki do innych celów niż podano będzie traktowane, jako użytkowanie niewłaściwe. Nie wolno używać urządzenia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Osłona boczna tarczy tnącej

6. Osłona ruchoma tarczy tnącej

7. Pokrywa szczotki węglowej

8. Uchwyt transportowy

9. Włącznik bezpieczeństwa

13. Nakrętka dzielona śruby imadła

17. Śruby mocowania szczęki oporowej

18. Sworzeń blokady głowicy

20. Blokada wrzeciona

21. Śruba regulacyjna

• Mogą występować różnice między rysunkiem a wyrobem.

WYPOSAŻENIE I AKCESORIA

1. Klucz oczkowy dwustronny – 1 szt.

2. Sworzeń blokady – 1 szt.

Przed wszystkimi pracami przy urządzeniu należy wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego.

ZABEZPIECZENIE TRANSPORTOWE / PRZENOSZENIE

PILARKI Dla celów transportowych zabezpieczyć głowicę w skrajnym dolnym położeniu.

• Docisnąć głowicę (19) za rękojeść (11) i zabezpieczyć sworzniem blokady głowicy (18) w skrajnym dolnym położeniu (rys. A).

• Przy podnoszeniu przecinarki należy chwycić ją za uchwyt transportowy (8). Nie wolno przenosić przecinarki chwytając za rękojeść (11). IMADŁO Przed przecinaniem każdy materiał musi być pewnie zamocowany w imadle. Nakrętka dzielona śruby imadła (13) umożliwia szybki przesuw śruby imadła (14) celem dosunięcia szczęki ruchomej (15) do materiału bez konieczności obracania korbką (12).

• Odchylić górną połówkę nakrętki dzielonej śruby imadła (13) ku górze.

• Wysunąć śrubę imadła (14) na odpowiednią odległość, aby możliwe było zamocowanie materiału pomiędzy powierzchniami szczęk (15) i (16).

• Umieścić materiał między szczękami, dosunąć śrubę imadła (14) na tyle, aż powierzchnia szczęki ruchomej (15) zetknie się z materiałem (rys. B).

• Zamknąć górną połówkę nakrętki dzielonej śruby imadła (13) aż do zazębienia się ze śrubą imadła (14) i obracając korbką (12) zacisnąć materiał w szczękach (rys. C). PRACA / USTAWIENIA Przed przystąpieniem do jakichkolwiek czynności regulacyjnych przy przecinarce trzeba się upewnić, że została ona odłączona od sieci zasilającej. Aby zapewnić sobie bezpieczne, dokładne i wydajne działanie przecinarki, należy wszystkie procedury regulacyjne wykonywać w całości. Po zakończeniu wszystkich czynności regulacyjnych i nastawczych należy upewnić się, że zostały zabrane wszystkie klucze nastawcze. Sprawdzić czy wszystkie elementy złączne są odpowiednio zamocowane. Dokonując czynności regulacyjnych sprawdzić czy wszystkie elementy zewnętrzne działają prawidłowo i spełniają wszystkie warunki niezbędne do prawidłowego funkcjonowania. Jakakolwiek część zużyta czy uszkodzona powinna zostać wymieniona przez wykwalifikowany personel przed rozpoczęciem użytkowania przecinarki.

UWAGI DOTYCZĄCE CIĘCIA

• Po zakończeniu każdej regulacji zaleca się dokonanie przecinania próbnego, w celu sprawdzenia poprawności wykonanej regulacji i skontrolowania wymiarów.

• Po włączeniu przecinarki należy odczekać, aż tarcza tnąca osiągnie maksymalna prędkość obrotową na luzie, dopiero wówczas można rozpocząć cięcie.

• Dłuższe kawałki materiału należy zabezpieczać przed upadkiem pod koniec cięcia (np. za pomocą podpory rolkowej).

• Przy rozpoczynaniu cięcia należy zachować szczególną uwagę!

• Odczekać aż tarcza tnąca zatrzyma się i dopiero wówczas usunąć odcięte kawałki materiału.

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej przecinarki.6 Przecinarkę można włączać tylko wtedy, gdy materiał przewidziany do cięcia jest odsunięty od tarczy tnącej. Przecinarka do metalu wyposażona jest w włącznik bezpieczeństwa (9), zabezpieczający przed przypadkowym lub nieumyślnym uruchomieniem. Włączanie

• Wcisnąć przycisk włącznika bezpieczeństwa (9).

• Wcisnąć i przytrzymać przycisk włącznika (10) (rys. D). Wyłączanie

• Zwolnić nacisk na przycisk włącznika (10).

SPRAWDZENIE I REGULACJA GŁĘBOKOŚCI

PRZECINANIA Konieczne jest sprawdzenie ustawienia maksymalnej głębokości przecinania, aby uzyskać pewność, że tarcza tnąca przetnie materiał całkowicie. Przecinarka powinna być tak ustawiona, aby najniżej położony punkt tarczy tnącej zagłębiał się, przynajmniej na 5 mm poniżej górnej powierzchni podstawy. Regulacja jest konieczna z uwagi na fakt skompensowania zużycia tarczy tnącej. Przy pomocy śruby regulacyjnej (21) można wyregulować skok głowicy (19) do dołu.

• Opuścić głowicę (19) w dół i przytrzymać w położeniu dolnym opartą o łeb śruby regulacyjnej (21).

• Poluzować przeciwnakrętkę i w razie potrzeby wkręcić lub wykręcić śrubę regulacyjną (21) tak, aby tarcza tnąca (3) była we właściwym położeniu (5 mm poniżej górnej powierzchni podstawy (4) (rys. E).

• Dokręcić przeciwnakrętkę celem zabezpieczenia dokonanego ustawienia. CIĘCIE Sprężyna powrotna ramienia przecinarki powoduje automatyczny powrót głowicy do położenia górnego, dlatego też po zakończeniu cięcia nie wolno zwalniać nacisku na uchwyt, lecz lekko przytrzymując zezwolić na powrót głowicy do skrajnego górnego położenia.

• Mocno zamocować materiał w imadle (5).

• Włączyć przecinarkę i odczekać, aż silnik osiągnie maksymalną prędkość obrotową.

• Docisnąć głowicę (19) za rękojeść (11) do dołu aż do lekkiego zetknięcia się tarczy tnącej (3) z przecinanym materiałem.

• Wywierając równomierny nacisk na głowicę wykonać cięcie (rys. F). Pod koniec cięcia nie należy zmniejszać docisku, ponieważ może to spowodować przegrzanie przecinanego materiału i powstanie nierównych krawędzi. Nie wolno dopuszczać do drgań lub podbijania tarczy tnącej, ponieważ pogorszy to, jakości cięcia i może spowodować pęknięcie tarczy tnącej. PRZECINANIE MATERIAŁU O WIĘKSZYCH WYMIARACH W przypadku konieczności zamocowania materiału o szerszych wymiarach istnieje możliwość odsunięcia szczęki oporowej celem zwiększenia odległości pomiędzy szczękami imadła.

• Ustawić głowicę (19) w górnym położeniu.

• Odkręcić śruby mocowania szczęki oporowej (17).

• Przełożyć szczękę oporową (16) w otwory znajdujące się bliżej ramienia głowicy i zamocować dokręcając śruby mocowania szczęki oporowej (17). Ilość cięć możliwa do wykonania tarczą tnącą oraz ich, jakość może być różna i zależy od szybkości cięcia. Szybkie przecinanie może spowodować przedwczesne zużycie tarczy tnącej, ale zabezpiecza materiału przed przegrzaniem i zapewnia gładkość powierzchni ciętych. USTAWIENIE IMADŁA DLA OPERACJI PRZECINANIA POD KĄTEM Szczęka oporowa (16) spełnia również funkcję kątomierza nastawnego i po regulacji pozwala na przecinanie materiału pod dowolnym kątem w zakresie od położenia prostopadłego do 450 w lewo lub w prawo.

• Ustawić głowicę (19) w górnym położeniu.

• Poluzować śruby mocowania szczęki oporowej (17).

• Obrócić szczękę oporową (16) o żądany kąt cięcia według podziałki kątowej i zabezpieczyć dokręcając poluzowane śruby mocowania szczęki oporowej (17) (rys. G).

• Zamocować materiał w imadle i wykonać cięcie. Pomimo, że podziałka kątowa szczęki oporowej jest wystarczająco dokładna dla większości wykonywanych prac, to jednak zaleca się sprawdzenie ustawienia kąta przecinania za pomocą kątomierza lub innego przyrządu do mierzenia kątów. Podczas mocowania materiału w imadle szczęka ruchoma (15) samoczynnie ustawia się równolegle do mocowanego materiału zapewniając jego pewne zamocowanie.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

• Po zakończeniu pracy starannie usunąć wszelkie kawałki materiału i pył z podstawy oraz obszaru wokół tarczy tnącej i jej osłony.

• Przecinarkę najlepiej czyścić szczotką lub strumieniem sprężonego powietrza.

• Nigdy nie wolno stosować wody lub jakichkolwiek płynów chemicznych do czyszczenia przecinarki.

• Regularnie należy czyścić szczeliny wentylacyjne, aby nie dopuścić do przegrzania silnika przecinarki.

• Przecinarkę zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

• Wymianę przewodu zasilającego lub inne naprawy należy powierzać wyłącznie autoryzowanemu warsztatowi serwisowemu. Należy regularnie sprawdzać dokręcenie wszystkich śrub i wkrętów mocujących. W czasie pracy mogą one z czasem ulec poluzowaniu.

WYMIANA TARCZY TNĄCEJ

• Ustawić głowicę (19) w położeniu górnym.

• Przesunąć osłonę ruchomą tarczy tnącej (6) w jej górne położenie.

• Poluzować nakrętki i odsunąć osłonę boczną tarczy tnącej (1) do tyłu (rys. H).

• Wcisnąć blokadę wrzeciona (20) tak, aby jej sworzeń przeszedł przez otwór w osłonie ruchomej tarczy tnącej (6) i obracać ręką tarczę tnącą (3) do momentu jej zablokowania.

• Za pomocą klucza oczkowego (w wyposażeniu) odkręcić śrubę mocującą tarczę tnącą (3) obracając w kierunku przeciwnym do ruchu wskazówek zegara (rys. I).

• Usunąć śrubę mocującą tarczę tnącą, podkładkę i kołnierz zewnętrzny i ostrożnie wyjąć tarczę tnącą (3).

• Przed zamontowaniem nowej tarczy tnącej starannie oczyścić kołnierze.

• Umieścić nową tarczę tnącą i dokręcić śrubę mocującą tarczę tnącą przy jednocześnie wciśniętej blokadzie wrzeciona (20).

• Zwolnić blokadę wrzeciona (20).

• Zamontować osłonę boczną tarczy tnącej (1) i dokręcić nakrętki.

• Przesunąć głowicę (19) przy pomocy rękojeści (11) do dołu, aby osłona ruchoma tarczy tnącej (6) została odblokowana.

• Sprawdzić poprawność działania osłony ruchomej tarczy tnącej (6). Używać tylko zalecanych, specjalnie wzmocnionych tarcz tnących. Śruba mocująca tarczę tnącą powinna być dokręcona na tyle, aby tarcza tnąca była pewnie zaciśnięta i nie mogła się obracać. Zbyt silne dokręcenie śruby mocującej tarczę tnącą może spowodować uszkodzenie ściernicy.

WYMIANA SZCZOTEK WĘGLOWYCH7

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek.

• Odkręcić pokrywy szczotek węglowych (7)

• Wyjąć zużyte szczotki węglowe.

• Usunąć ewentualny pył węglowy, za pomocą sprężonego powietrza.

• Włożyć nowe szczotki węglowe. Szczotki węglowe powinny swobodnie wsunąć się do szczotkotrzymaczy.

• Zamontować pokrywy szczotek węglowych (7) Po wykonaniu wymiany szczotek węglowych należy uruchomić przecinarkę bez obciążenia przez okres około 2 - 3 min, aż szczotki węglowe dopasują się do komutatora silnika. Czynność wymiany szczotek węglowych zaleca się powierzać wyłącznie osobie wykwalifikowanej wykorzystując części oryginalne. Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta. PARAMETRY TECHNICZNE Przecinarka do metalu 59G873 Parametr Wartość Napięcie zasilania 230V~ Częstotliwość zasilania 50 Hz Moc znamionowa 2600W Prędkość obrotowa tarczy (bez obciążenia) 3800 min

Regulacja kąta imadła 0÷45° Średnica zewnętrzna tarczy 355 mm Średnica wewnętrzna tarczy 25,4 mm Zakres cięcia przy 90° (kątownik) 120x120mm Zakres cięcia przy 90° (profil kwadratowy) 110x110mm Zakres cięcia przy 90° (profil prostokątny) 170x90mm Zakres cięcia przy 90° (profil okrągły) 110mm Klasa ochronności

Masa 17 kg Rok produkcji

59G873 oznacza zarówno typ oraz określenie maszyny DANE DOTYCZĄCE HAŁASU I DRGAŃ Poziom ciśnienia akustycznego LPA = 92,5 dB(A) K=3dB(A) Poziom mocy akustycznej LWA = 105,5 dB(A) K=3dB(A) Wartość przyśpieszeń ah < 2,5 m/s

Informacje na temat hałasu i wibracji Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego LpA oraz poziom mocy akustycznej LwA (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań ah (gdzie K oznacza niepewność pomiaru). Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego LpA, poziom mocy akustycznej LwA oraz wartość przyśpieszeń drgań ah zostały zmierzone zgodnie z EN 62841-

1. Podany poziom drgań ah może zostać użyty do

porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy. Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnym oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa. W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy. OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

• Zastrzega się prawo dokonywania zmian. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej. Serwis Centralny GTX Service tel. [phone] Ul. Pograniczna 2/4 fax.[phone]-285 Warszawa e-mail [e-mail] Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl8

5 9G873 prostriedky ako stroj typu a stroj opis

Deklaracja zgodności WE Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02- 285 Warszawa Wyrób: Przecinarka do metalu Model: 59G873 Nazwa handlowa: GRAPHITE Numer seryjny: 00001 ÷ 99999 Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

4. Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Oraz spełnia wymagania norm: EN 62841-1:2015+A11:2022; EN 62841-3- 10:2015+A11:2017+A1:2022+A12:2022; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3- 2:2019+A1:2021; EN IEC 61000-3-11:2019;

5. EN IEC 63000:2018

6. Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim

została wprowadzona do obrotu i nie obejmuje części składowych

7. dodanych przez użytkownika końcowego lub przeprowadzonych

przez niego późniejszych działań.

8. Nazwisko i adres osoby mającej miejsce zamieszkania lub

siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej: Podpisano w imieniu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa Paweł Kowalski Pełnomocnik ds. jakości firmy GRUPA TOPEX Warszawa, 2023-07-31
