NAUDOJIMO INSTRUKCIJA 59G873 Graphite

MENJAVA REZILNE PLOŠČE

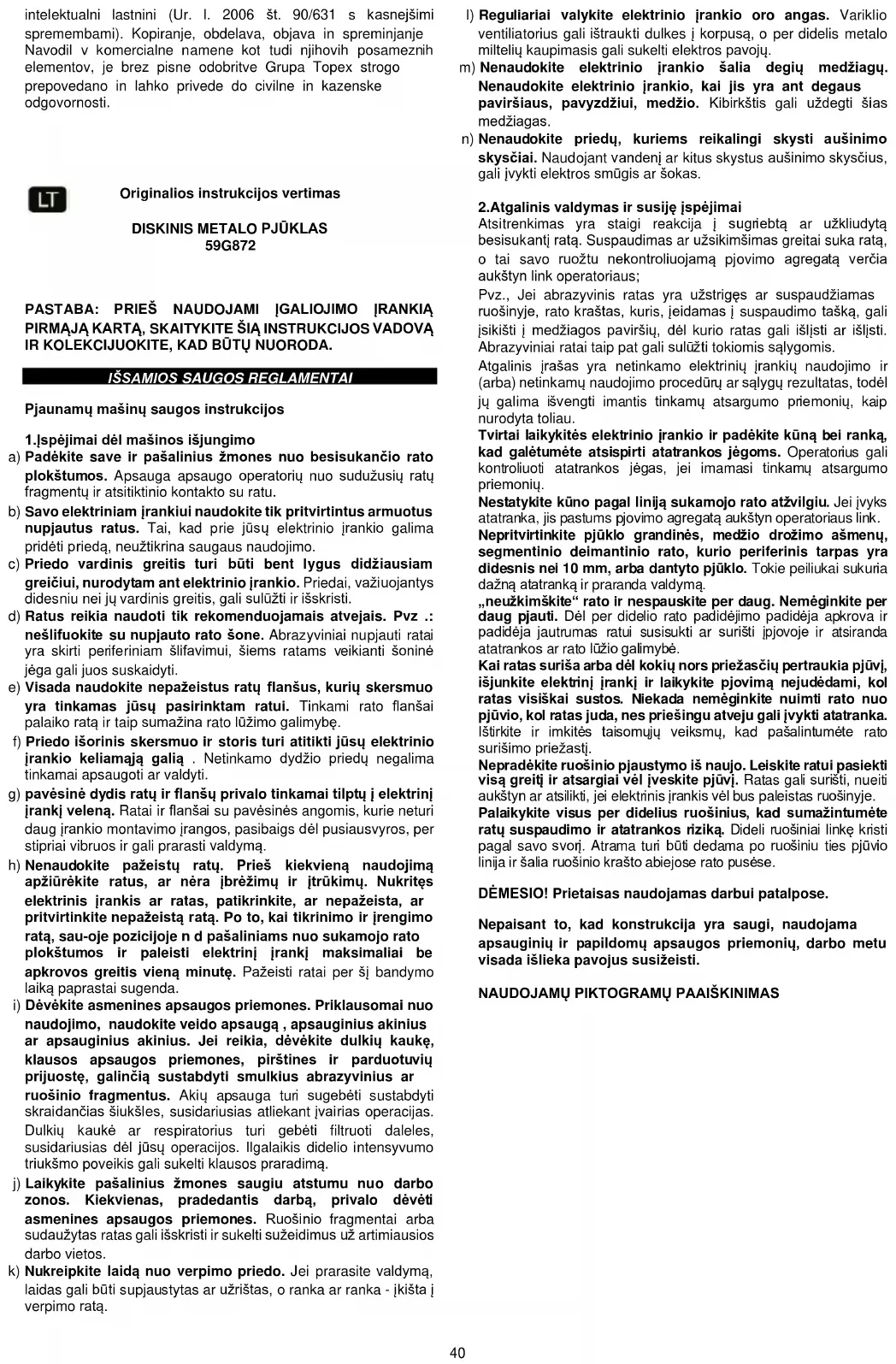

Originalios instrukcijos vertimas

DISKINIS METALO PJÜKLAS 59G872

PASTABA: PRIEŠ NAUDOJAMI IGALIOJIMO IRANKIĄ PIRMAJA KARTĄ, SKAITYKITE ŠIA INSTRUKCIJOS VADOVĄ IR KOLEKCIJUOKITE, KAD BÜTÜ NUORODA.

IŠSAMIOS SAUGOS REGLAMENTAI

Pjaunamų mašinų saugos instrukcijos

1. Ispėjimai dėl mašinos išjungimo

a) Padėkite save Ir pašalinius žmones nuo besisukančio rato plokštumos. Apsauga apsaugo operatorių nuo sudužusių ratų fragmentų ir atsitiktinio kontakto su ratu.

b) Savo elektriniam įrankiui naudokite tik pritvirtintus armuotus nupjautus ratus. Tai, kad prie jūsų elektrinio įrankio galima pridėti priedą, neužtikrina saugaus naudojimo.

c) Priedo vardinis greitis turl būti bent lygus didžiausiam greičiui, nurodytam ant elektrinio jrankio. Priedai, važiuojantys didesniu nei jų vardinis greitis, gali sulūžti ir išskristi.

d) Ratus reikia naudoti tik rekomenduojamals atvejals. Pzv.: nešlifuokite su nupjauto rato šone. Abrazyviniai nupjauti ratai yra skirti periferiniam šlifavimui, šiems ratams veikianti šoninė jęga gali juos suskaidyti.

e) Visada naudokite nepažeistus ratų flanšus, kurių skersmuo yra tinkamas jūsų pasirinktam ratui. Tinkami rato flanšai palaiko ratą ir taip sumažina rato lūžimo galimybę.

f) Priedo išorinis skersmuo ir storis turi atitikti jūsų elektrinio įrankio keliamają galią . Netinkamo dydžio priedų negalima tinkamai apsaugoti ar valdyti.

g) pavésiné dydis ratų ir flanšų privalo tinkamai tilptų į elektrinį įrankį veleną. Ratai ir flanšai su pavésinės angomis, kurie neturi daug įrankio montavimo įrangos, pasibaigs dėl pusiausvyros, per stipriai vibruos ir gali prarasti valdymą.

h) Nenaudokite pažeistų ratų. Prieš kiekvieną naudojimą apžiūrėkite ratus, ar nėra įbrėžimų ir įtrūkimų. Nukritęs elektrinis įrankis ar ratas, patikrinkite, ar nepažeista, ar pritvirtinkite nepažeistą ratą. Po to, kai tikrinimo ir įrengimo ratą, sau-oje pozicijoje n d pašaliniams nuo sukamojo rato plokštumos ir paleisti elektrinį įrankį maksimaliai be apkrovos greitis vieną minutę. Pažeisti ratai per šį bandymo laiką paprastai sugenda.

i) Dévékite asmenines apsaugos priemones. Priklausomai nuo naudojimo, naudokite veido apsaugą , apsauginius akinius ar apsauginius akinius. Jei reikia, dévékite dulkių kaukę, klausos apsaugos priemones, pirštines ir parduotuvių prijuostę, galinčią sustabdyti smulkius abrazyvinius ar ruošinio fragmentus. Akių apsauga turi sugebėti sustabdyti skraidančias šiukšles, susidariusias atliekant įvairias operacijas. Dulkių kaukę ar respiratorius turi gebėti filtruoti daleles, susidariusias dėl jūsų operacijos. Ilgalaikis didelio intensyvumo triukšmo poveikis gali sukelti klausos praradimą.

j) Laikykite pašalinius žmones saugiu atstumu nuo darbo zonos. Kiekvienas, pradedantis darbą, privalo dévėti asmenines apsaugos priemones. Ruošinio fragmentai arba sudaužytas ratas gali išskristi ir sukelti sužeidimus už artimiausios darbo vietos.

k) Nukreipkite laidą nuo verpimo priedo. Jei prarasite valdymą, laidas gali būti supjaustytas ar užrištas, o ranka ar ranka - jkišta į verpimo ratą.

I) Reguliariai valykite elektrinio įrankio oro angas. Variklio ventilatorius gali ištraukti dulkes į korpusa, o per didelis metalo miltelių kaupimasis gali sukelti elektros pavojų.

m) Nenaudokite elektrinio įrankio šalia degių medžiagų. Nenaudokite elektrinio įrankio, kal įls yra ant degaus paviršiaus, pavyzdžiui, medžio. Kibirkštis gali uždegti šias medžiagas.

n) Nenaudokite priedų, kuriems reikalingi skysti aušinimo skysčiai. Naudojant vandenį ar kitus skystus aušinimo skysčius, gali įvykti elektros smūgis ar šokas.

2. Atgalinis valdymas ir susiję įspėjimai

Atsitrenkimas yra staigi reakcija i sugriebta ar užkliudyta besisukantj ratą. Suspaudimas ar užsikimšimas greitai suka ratą, o tai savo ruožtu nekontroliuojamą pjovimo agregatą verčia aukštyn link operatoriaus;

Pvz., Jei abrazyvinis ratas yra užstrigęs ar suspaudžiamas ruošinyje, rato kraštas, kuris, jeidamas i suspaudimo tašką, gali jsikišti i medžiagos paviršių, dėl kurio ratas gali išljsti ar išljsti. Abrazyviniai ratai taip pat gali sulūžti tokiomis sąlygomis.

Atgalinis įrašas yra netinkamo elektrinių įrankių naudojimo ir (arba) netinkamų naudojimo procedūrų ar sąlygų rezultatas, todėl jų galima išvengti imantis tinkamų atsargumo priemonių, kaip nurodyta toliau.

Tvirtai laikykitės elektrinio įrankio ir padėkite kūną bei ranką, kad galėtumėte atsispirti atatrankos jėgoms. Operatorius gali kontroliuoti atatrankos jėgas, jei imamasi tinkamų atsargumo priemoniių.

Nestatykite kūno pagal liniją sukamojo rato atžvilgiu. Jei jvyks atatranka, jis pastums pjovimo agregatą aukštyn operatoriaus link.

Nepritvirtinkite pjūklo grandinės, medžio drožimo ašmenų, segmentinio deimantinio rato, kurio periferinis tarpas yra didesnis nei 10 mm, arba dantyto pjūklo. Tokie peiliukai sukuria dažną atatranką ir praranda valdymą.

„neužkimškite“ rato ir nespauskite per daug. Nemėginkite per daug pjauti. Dėl per didelio rato padidėjimo padidėja apkrova ir padidėja jautrumas ratui susisukti ar surišti įpjovoje ir atsiranda atatrankos ar rato lūžio galimybė.

Kai ratas suriša arba dėl kokių nors priežasčių pertraukia pjūvj, išjunkite elektrinį įrankį ir laikykite pjovimą nejuđėdami, kol ratas visiškai sustos. Niekada nemėginkite nuimti rato nuo pjūvio, kol ratas juda, nes priešingu atveju gall įvykti atatranka. Ištirkite ir imkitės taisomųjų veiksmų, kad pašalintumėte rato surišimo priežastį.

Nepradėkite ruošinio pjaustymo iš naujo. Leiskite ratui pasiekti visą greitį ir atsargiai vėl įveskite pjūvj. Ratas gali surišti, nueiti aukštyn ar atsilikti, jei elektrinis įrankis vėl bus paleistas ruošinyje.

Palaikykite visus per didelius ruošinius, kad sumažintumėte ratų suspaudimo ir atatrankos riziką. Dideli ruošiniai linkę kristi pagal savo svoj. Atrama turi būti dedama po ruošiniu ties pjūvio linija ir šalia ruošinio krašto abiejose rato pusėse.

DÉMESIO! Prietaisas naudojamas darbui patalpose.

Nepaisant to, kad konstrukcija yra saugi, naudojama apsauginiu ir papildomų apsaugos priemoniu, darbo metu visada išlieka pavojus susižeisti.

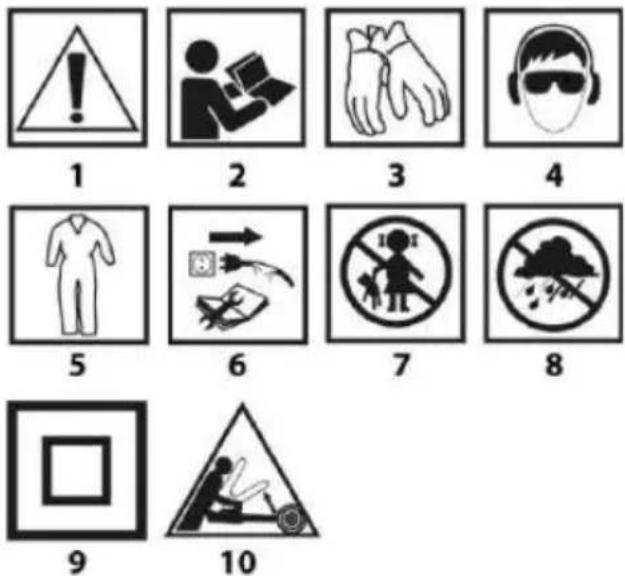

NAUDOJAMU PIKTOGRAMU PAAIŠKINIMAS

1. Dėmesio! Laikykitės specialių atsargumo priemonių
2. ISPÉJIMAS Perskaitykite naudojimo vadovą
3. Mūvėkite apsaugines pirštines
4. Naudokite asmenines apsaugos priemones (apsauginius akinius, ausų apsaugą, dulkių kaukę).
5. Naudokite apsauginius drabužius
6. Prieš atlikdami techninę priežiūrą ar remonta, atjunkite maitinimo laidą
7. Saugokite vaikus nuo įrankių
8. Apsaugokite prietaisą nuo dręgmės
9. Antroji apsaugos klasė
10. Pavojus atsigauti.

KONSTRUKCIJA IR PASKIRTIS

Stacionarus diskinis pjūklas skirtas metalo ruošinių, kurių matmenys tinka įrenginio matmenims, pjovimui. Pjūklą galima naudoti tik su tam tikrais, jam pritaikytais pjovimo diskais. Nenaudokite jokių pjovimo diskų iš „greitapjovio plieno“, su karbidu dengtais dantukais, deimantinių ir kt. Diskinis pjūklas sukonstruotas lengviems darbams dirbtuvėse bei mégėjiškiems darbams (meistravimui). Diskinio pjūklo naudojimas kitiems nei nurodyta tikslams bus laikomas neteisingu naudojimu. Draudžiama įrenginį naudoti ne pagal paskirtį!

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrenginio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Šoninis pjovimo disko dangtis
2. Stabilus dangtis
3. Pjovimo diskas
4. Pagrindas
5. Spaustuvai
6. Kilnojamas pjovimo disko dangtis
7. Anglinio šepetėlio dangtis
8. Transportavimo rankena
9. Jungiklio blokada
10. Jungiklis
11. Rankena
12. Rankenèlè
13. Perpjauta spaustuvų varžto veržlė
14. Spaustuvų varžtas
15. Reguliuojama atraminé plokštelė
16. Atraminé plokštelé
17. Atraminės plokštelės tvirtinimo varžtai
18. Galvos blokavimo varžtas
19. Galva
20. Suklio blokada
21. Reguliavimo varžtas

* Tarp paveikslo ir gaminio galimas nedidelis skirtumas.

KOMPLEKTAVIMAS IR PRIEDAI

1. Dvipusis kilpinis raktas - 1 vnt.

2. Blokavimo varžtas - 1 vnt.

3. Rankenèlé - 1 vnt.

PASIRUOŠIMAS DARBUI

Prieš pradėdami bet koklus jrenginio aptarnavlmo darbus, ištraukite elektros laido kištuką iš elektros tinklo lizdo.

APSAUGA TRANSPORTUOJANT IR DISKINIO PJUKLO PERNEŠIMAS

Prieš transportuojant, pjovimo galvą reikia nuleisti iki galo žemyn ir užblokuoti.

• Uimkite už rankenos (11), nulenkite pjovimo galvą iki galo žemyn ir užtvirtinkite pjovimo galvos blokavimo varžtu (18) (pav. A).
• Pjūklą kelkite laikydami už transportavimo rankenos (8). Negalima nešti pjūklo laikant už rankenos (11).

SPAUSTUVAI

Prieš pjovimą, bet kokią medžiagą būtina gerai pritvirtinti spaustuvu.

Dėl spaustuvų varžto perpjautos veržlės (13), spaustuvų varžtą (14) galima greitai paslinkti ir nesukant rankenėlės (12) reguliuojamą plokštelę (15) prispausti prie medžiagos.

• Spaustuvų varžto (13) viršutinę perpjautos veržlės dalį atlenkite į viršų.
• Spaustuvų varžtą (14) ištraukite tiek, kad galetumėte įstatyti medžiagą tarp atraminių plokštelių (15) ir (16).
• Medžiagą įstatykite tarp atraminių plokštelių ir stumkite spaustuvų varžtą (14) tol, kol reguliuojamos atraminės plokštelės (15) paviršius priglus prie medžiagos (pav. B).
• Spaustuvų varžto (13) viršutinę perpjautos veržlės dalį lenkite kol ji sukibs su spaustuvų varžtu (14) ir sukdami rankenėlę (12) suspauskite medžiagą tarp atraminių plokštelių (pav. C).

DARBAS IR NUSTATYMAI

Prieš pradėdami bet kokius diskinio metalo pjūklo reguliavimo darbus įsitikinkite, kad jis išjungtas iš elektros įtampos tinklo. Norėdami užtikrinti saugų, tikslų ir veiksmingą stacionaraus diskinio pjūklo veikimą visus reguliavimo veiksmus atlikite iki galo.

Baigę reguliavimo ir nustatymo darbus patikrinkite ar nuémète visus reguliavimo raktus. Patikrinkite, ar visi junglamiejl elementai yra tinkamal priveržti.

Regulluodami įsitikinkite, kad visi išoriniai elementai veikia gerai ir atitinka reikalavimus, kurie užtikrina gera veikimą. Bet kurią susidėvėjusią arba pažeistą detalę, prieš pradedant naudoti diskinį metalo pjūkla, turi pakelstį kvalifikuoti specialistai.

SU PJOVIMU SUSIJUSIOS PASTABOS

• Po kiekvieno reguliavimo, norint patikrinti nustatymų tikslumą ir dydžius, rekomenduojamą atlikti bandomaji pjūvj.
• ljungus diskinj metalo pjūklą reikia palaukti kol pjovimo diskas, be apkrovos, suksis maksimaliu greičiu, tik tada galima pradėti pjauti.
• Didelius medžiagos gabalėlius reikia atremti, kad baigiant pjauti nenukristų (pvz., atrama su ratukais).
• Pradedant pjauti, reikia būti ypatingai dėmesingiems!
• Palaukti kol pjovimo diskas nustos suktis ir tik tada nuimti perpjautus medžiagos gabalėlius.

IJUNGIMAS IR IŠJUNGIMAS

Tinklo jtampa turi atitikti dydžius, nurodytus diskinio metalo pjūklo nominalių duomenų lentelėje.

Diskinį pjūklą galima jjungti tik tada, kai pjovimo diskas yra atitrauktas nuo apdoroti numatyto ruošinio paviršiaus.

Diskinis metalo pjūklas turi jungiklio blokavimo mygtuką (9), apsauganti nuo atsitiktinio arba netyčinio jungimo.

ljungimas

• Paspausti jungiklio blokavimo mygtuką (9).
• Paspausti ir prilaikyti jungimo mygtuką (10) (pav. D). Išjungimas
• Atleisti jjungimo mygtuką (10).

PJOVIMO GYLIO REGULIAVIMAS IR NUSTATYMŲ PATIKRINIMAS

Tam, kad įsitikinti jog pjovimo diskas ruošinį perpjaus pilnai, būtina patikrinti maksimalaus pjovimo gylio nustatymus. Diskinio metalo pjūklo padėtis turi būti tokią, kad žemiausias pjovimo disko taškas būtų bent 5 mm žemiau nel viršutinis pagrindo paviršius. Reguliavimas yra būtinas tam, kad kompensuoti pjovimo disko susidėvėjimą.

Reguliavimo varžtu (21) galima nustatyti pjovimo galvos (19) nuleidimą žemyn.

• Pjovimo galvą (19) nuleiskite žemyn ir atrėmę i reguliavimo varžto galvutę( 21) ją prilaikykite šia padėtimi.
• Atsukite poveržlę ir prireikus jsukite arba atsukite reguliavimo varžtą (21) tiek, kad pjovimo diską (3) nustatytumėte reikiama padėtimi (5 mm žemiau nei viršutinis pagrindo paviršius (4) (pav. E).
• Prisuke poveržlę užtvirtinsite atliktus nustatymus.

PJOVIMAS

Pjovimo alkūnės grįžtamoji spyruoklė, automatiškai pakelia pjovimo galvą į viršų, todėl baigus pjauti, laikant rankeną (paleisti negalima), reikia leisti pjovimo galvai lėtai pakilti iki galo į viršų.

• Ruošinj stipriai pritvirtinkite spaustuvais (5).
• Ijunkite pjūklą ir palaukite kol variklis veiks maksimaliais sūkiais.
• Laikydami už rankenos (11), pjovimo galvą (19) leiskite žemyn, kol pjovimo diskas (3) prisilies prie pjaunamo ruošinio.
• Pjaukite tolygiai spausdami pjovimo galva (pav. F).
• Baigiant pjauti nereikia mažinti spaudimo jėgos, dėl to ruošinys gali perkaisti, pjūvio kraštai būna nelygūs.
• Venkite pjovimo disko vibracijos arba daužymosi, kadangi tai pablogina pjūvio kokybę, dėl to gali sutrūkti pjovimo diskas.

DIDESNIŲ MATMENŲ RUOŠINIŲ PJOVIMAS

Prireikus pritvirtinti platesnius ruošinius atraminę plokštelę galima atitraukti, padidinant tarpą tarp atraminių spaustuvo plokštelią.

• Pjovimo galva (19) pakelkite i viršu.
• Atsukite atraminės plokštelės (17) tvirtinimo varžtus.
• Perstatykite atraminę plokštelę (16) i arčiau pjovimo galvos alkūnės esančias angas ir prisukite atraminės plokštelės (17) tvirtinimo varžtus.
• Pjovimo disku atliekamų pjūvių skaičius ir kokybė gali būti įvairi ir priklauso nuo pjovimo greičio. Greitas pjovimas gali paspartinti pjovimo disko susidėvėjimą, tačiau ruošinys vis tiek bus apsaugotas nuo perkaitimo ir pjaunamų paviršių išdraskymo.

SPAUSTUVU REGULIAVIMAS PJÜVIUI KAMPU

Atraminė plokštelė (16) turi ir reguliuojamo kampainio funkcija, sureguliavus galima pjauti reikiamu stačiu iki 45°laipsnių kampu į kaire arba dešinę.

• Pjovimo galva (19) pakelkite i viršu.
• Atlaisvinkite atraminės plokštelės (17) tvirtinimo varžtus.
• Tvirtinimo plokštelę (16) pasukite pageidaujamu kampu, pagal šoninės skalės rodmenis ir pritvirtinkite vėl prisukdami atsuktus atraminės plokštelės (17) tvirtinimo varžtus (pav. G).
• Ruošinj pritvirtinkite spaustuvais ir pjaukite.

Šoninė skalė yra pakankamai tiksli daugumai atliekamų darbų, tačiau rekomenduojama pjovimo kampo nustatymus patikrinti kampainiu arba kitu kampų matavimo įrenginiu.

Ruošinj tvirtinant spaustuvuose, reguliuojama atraminė plokštelė (15) savaime lygiagrečiai priglunda prie ruošinio, užtikrindama tinkamą jo tvirtinimą.

APTARNAVIMAS IR PRIEŽIŪRA

Prieš atlikdami bet kokius montavimo, reguliavimo, remonto, ar aptarnavimo veiksmus ištraukite laido kištuką iš elektros lizdo.

• Baigę darbą, kruopščiai pašalinkite visas medžiagos detales ir dulkes nuo dangčio, aplink pjovimo diską bei jo dangtį.
• Pjūklą geriausia valyti šepetėliu arba suslėgto oro srautu.
• Pjūklui valyti niekada nenaudokite vandens bei jokių kitų cheminių skysčių.
• Reguliariai valykite variklio ventiliacijos angas, kad apsaugotumėt pjūklo variklj nuo perkaitimo.
• Pjūklą visada laikykite sausoje, vaikams neprieinamoje vietoje.
• Elektros laido keitimo arba remonto darbus galima atlikti tik autorizuotoje remonto dirbtuvėje.
• Reguliariai tikrinkite, ar gerai prisukti visi tvirtinimo varžtai ir sriegiai. Kartais, darbo metu jie gali atsisukti.

PJOVIMO DISKO KEITIMAS

• Pjovimo galva (19) pakelkite j viršu.
• Kilnojamą pjovimo disko dangtį (6) pakelkite į viršų.
• Atsukite veržles ir patraukite kilnojamą pjovimo disko dangtį (1) atgal (pav. H).
• Suklio blokadą (20) spauskite taip, kad jos varžtas pereitų per kilnojamo pjovimo disko dangčio angą (6) ir ranka sukite pjovimo diską (3) tok, kol ji užsiblokuos.
• Kilpiniu raktu (yra komplekte) atsukite pjovimo disko tvirtinimo varžtą (3), sukite prieš laikrodžio rodyklę (pav. I).
• Nuimkite pjovimo disko tvirtinimo varžta, tarpinę, išorinę jungę ir atsargiai nuimkite pjovimo diską (3).
• Prieš uždėdami naują pjovimo diską kruopščiai nuvalykite junges.
• Uždėkite naują pjovimo diską ir tuo pačiu metu spausdami suklio blokadą (20) prisukite pjovimo disko tvirtinimo varžta.
  • Atlaisvinkite suklio blokadą (20).
• Uždėkite šoninį pjovimo disko dangtį (1) ir prisukite veržles.
  • Naudodamiesi rankena (11) pastumkite pjovimo galva (19)
  žemyn, kad atblokuotumėte kilnojamą pjovimo disko dangtį (6)
• Patikrinkite, ar gerai juda kilnojamas pjovimo disko dangtis (6).

Naudokite tik rekomenduojamus, sustiprintus pjovimo diskus. Pjovimo disko tvirtinimo varžtas turl būti prisuktas tiek, kad tvirtai prispaustų pjovimo diską ir jis nesisuktų. Pernelyg stipriai prisukus pjovimo disko tvirtinimo varžą galima sugadinti diską.

ANGLINIŲ ŠEPETĖLIŲ KEITIMAS

Susidėvėjusius (trumpesnius nei 5 mm), sudegusius ar įtrūkusius anglinius šepetėlius būtina nedelsiant pakeisti. Visada keičiami iškart abu angliniai šepetėliai.

• Atsukite anglinių šepetėlių dangtelius (7),
• Išimkite susidėvėjusius anglinius šepetėlius.
• Suslėgto oro srautu pašalinkite susikaupusias anglies dulkes.
• Istatykite naujus anglinius šepetėlius. Angliniai šepetėliai į laikiklius turi įsistatyti lengvai.
• Uždėkite ir prisukite anglinių šepetėlių dangtelius (7).

Pakeltus anglinius šepetėlius, diskinį metalo pjūklą relkia įjungti ir leisti veikti, apytikriai 2 - 3 min. be apkrovos, kol angliniai šepetėliai pritaps prie variklio rotoriaus. Anglinius šepetėlius, naudodamas originallas atsargines detales, gali pakeisti tik kvalifikuotas asmuo.

Bet kokie gedimai turi būti šalinami autorizuotose gamintojo remonto dirbtuvėse.

TECHNINIAI PARAMETRAI

Metalo pjaustymo mašina 59G873
Parametras	Vertė
Maitinimo itampa	230 V ~
Maitinimo dažnis	50 Hz
Nominali galia	26 00W
Ašmenų sukimosi greitis ( be apkrovos )	3800 min ^-1
Varpos kampo reguliavimas	0 ÷ 45 °
Išorinis disko skersmuo	355 mm
Vidinis disko skersmuo	25 , 4 mm
Po j pjovimo linijos esant 90° kampu (kampo)	120 x 120 mm
Pjovimo spektrą ne 90° (kvadratinių profilis)	110 x 110 mm
Pjovimo spektrą ne 90° (stačiakampio formos profilis)	170 x 90 mm
Pjovimo spektrą ne 90° (apvalios profilis)	110 mm
Apsaugos klasė	II
Mišios	17 kg
Metus nuo gamybos	2020
5 9G873 reiškia ir mašinos tipą, ir mašinos aprašą

Triukšmo ir vibracijos duomenys

Garso slėgio lygis	L_PA = 92,5 dB (A) K = 3 dB (A)
Garso galios lygis	L_WA = 105,5 dB (A) K = 3 dB (A)
Pagreičio vertė	ir h < 2,5 m/s^2

Informacija apie triukšmą ir vibraciją

Lygis nuo triukšmo skleidžiamas pagal prietaiso yra aprašyta pagal: iš lygio i skleidžiamas garsas slėgio Lp a ir lygj nuo akustinės galios Lw A ( kur K yra matavimo neapibrėžtį ). Vibracijos skleidžiamas pagal prietaiso yra aprašyta pagal vertę iš vibracijos pagreičio h ( kur K yra matavimo neapibrėžtumo ).

Lygis iš skleidžiamas garso slėgio Lp A, garso galios lygis Lw ir vertė iš vibracijos pagreičio h suteiktas į šio vadovo buvo matuojamas į pagal su EN 62841-1. Suteikta vibracijos lygis val gali būti naudojama siekiant palyginti prietaisus ir iš pradžių įvertinti vibracijos poveikį.

Suteikta vibracijos lygis yra atstovas tik už pagrindinių programų iš prietaiso . Jei prietaisas yra naudojamas dėl kitų programų ar kitų darbo įrankių , The vibracijos lygis gali pakeisti .

Nepakankama arba per retas priežiūra nuo jrenginio bus paveikti i aukštesnį lygį su vibracijos . I minėtų priežasčių gali sukelti padidėjęs vibracijos poveikio metu ir visą darbo laikotarpj.

Norédami tiksliai įvertinti vibracijos poveikį , apsvarstyti su laikotarpius , kai prietaisas yra pasuko išjungtas arba kai jis yra įjungtas į bet yra ne naudojami . Po kruopštaus įvertinimo iš visų veiksnių , The viso vibracijos poveikis gali būti daug mažesnis .

Siekiant apsaugoti vartotoją nuo pat poveikį nuo vibracijos, papildomos saugos priemonės turėtų būti įvestas, pavyzdžiui kaip: ciklinio priežiūrai iš įrenginio ir darbo įrankiai, apsaugos nuo dešinės pusės temperatūros ir tinkamo organizacijos iš darbo.

APLINKOS APSAUGA

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atliekų perdirbimo įmonę. Informacijos apie atliekų perdirbimą kreiptis į pardavėją arba vietos valdžios institucijas.

Susidėvėję elektriniai ir elektroniniai prietaisai turi gamtai kenksmingų medžiagų. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

* Pasiliekame teisę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa“ (toliau: „Grupa Topex“), kurios buveinė yra Varšuvoje, ul. Pograniczna 2/4 informuoja, kad visos šios instrukcijos (toliau: „instrukcija“) autorinės teisės, tai yra šioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, dėl autorių ir gretutinių teisių apsaugos, priimtą įstatymą (t.y., nuo 2006 metų įsigaliojęs įstatymas № 90, vėliau 631 su įstatymo pakeitimais). Neturint raštiško Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, keisti panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalis yra griežtai draudžiama bei gresia civilinė ar baudžiamoji atsakomybė.

Instrukciju tulkojums no oriğinälvalodas

METĀLA GRIEZĒJS 59G873

PIEZIME: PIRMS POWER INSTRUMENTA LIETOŠANAS PIRMAJĀ LAIKĀ, NOLASĪT ŠO INSTRUKCIJAS ROKASGRĀMATU UN SAGLABĀT TĀLĀKĀS ATSAUCES.

DETALIZETAS DROŠIBAS REGULAS

Produktas: Metalo pjovimo staklės

Modelis: 59G873

Prekybos pavadinimas: GRAPHITE

Serijos numeris: 00001 ÷ 99999

Už šią atitikties deklaraciją atsako tik gamintojas.

1. Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

RoHS direktyva 2011/65/ES su pakeitimais, padarytais

Direktyva 2015/863/ES

Ir atitinka standartų reikalavimus:

EN 62841-1:2015+A11:2022; EN 62841-3-

10:2015+A11:2017+A1:2022+A12:2022;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN IEC 61000-3-11:2019;

1. EN IEC 63000:2018

2. Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos i rinką, ir neapima sudedamuju dalių.

3. prideda galutinis naudotojas arba atlieka vėliau.

4. ES reziduojančio asmens, įgalioto rengti techninę

dokumentacija, vardas, pavardé ir adresas:

Pasirašyta:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP kokybės pareigūnas

Varšuva, 2023-07-31

LV
