82B1300 - Φυσητήρας Cramer - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Φυλλοβόλο σακιδίου δύο θυρών
Μάρκα	Cramer
Μοντέλο	82B1300
Κινητήρας	82 V, χωρίς καλώδιο
Όγκος αέρα	1 300 m³/h
Ταχύτητα αέρα	69 m/s
Βάρος (χωρίς μπαταρία)	7,2 kg
Συμβατή μπαταρία	82V220G / 82V430G / 82V220 / 82V430
Συμβατός φορτιστής	82C1G / 82C2 / 82C6
Στάθμη ηχητικής πίεσης (L_WA)	106,3 dB(A)
Εγγυημένη στάθμη ηχητικής ισχύος	110 dB(A)
Δόνηση	< 2,5 m/s²
Κατασκευή	Διπλή μόνωση
Ένδειξη μπαταρίας	4 πράσινα LED στη λαβή (25% το καθένα)
Λειτουργίες	Σκανδάλη ON/OFF, μοχλός ελέγχου ταχύτητας, κουμπί turbo
Συναρμολόγηση	Σωλήνες φύσηξης που συνδέονται χωρίς εργαλεία, ρυθμιζόμενος ιμάντας
Ασφάλεια	Διακοπή αν η μπαταρία είναι άδεια, προστασία από επανεκκίνηση, κλείδωμα μπαταρίας
Συντήρηση	Καθαρίστε τις οπές αερισμού με πεπιεσμένο αέρα ή υγρό πανί· μη χρησιμοποιείτε διαλύτες
Αποθήκευση	Στεγνό μέρος, προστατευμένο από βροχή και ήλιο, μακριά από παιδιά
Επισκευασιμότητα	Συνιστώνται γνήσια ανταλλακτικά· αναθέστε τις επισκευές σε εξουσιοδοτημένο σέρβις

Συχνές ερωτήσεις - 82B1300 Cramer

Πώς συναρμολογώ τους σωλήνες φύσηξης;

Ευθυγραμμίστε τις αυλακώσεις του σωλήνα με τα πτερύγια του σωλήνα, στη συνέχεια περιστρέψτε μέχρι να κλειδώσει. Δεν απαιτείται εργαλείο. Συμβουλευτείτε το Σχ. 3 των οδηγιών.

Πώς ενεργοποιώ το φυλλοβόλο;

Πιέστε τη σκανδάλη για εκκίνηση. Για να αλλάξετε ταχύτητα, χρησιμοποιήστε τον μοχλό ελέγχου ταχύτητας ή το κουμπί turbo. Βεβαιωθείτε ότι η μπαταρία είναι σωστά τοποθετημένη.

Τι σημαίνουν τα LED στη λαβή;

Τέσσερα πράσινα LED δείχνουν την υπολειπόμενη διάρκεια ζωής της μπαταρίας: 4 LED = 100%, 3 = 75%, 2 = 50%, 1 = 25%. Αν τα LED αναβοσβήνουν, η μπαταρία είναι άδεια· αφήστε τη σκανδάλη για να μεταβείτε στην άλλη μπαταρία.

Πώς χρησιμοποιώ το κουμπί turbo;

Πιέστε το κουμπί turbo (που βρίσκεται στη λαβή) για προσωρινή αύξηση της ταχύτητας στο μέγιστο. Αφήστε το για να επιστρέψετε στην κανονική ταχύτητα.

Πώς καθαρίζω το φυλλοβόλο;

Βουρτσίστε ή φυσήξτε τη σκόνη από τις οπές αερισμού με πεπιεσμένο αέρα. Σκουπίστε το περίβλημα με ένα μαλακό υγρό πανί. Μη χρησιμοποιείτε ποτέ διαλύτες ή ισχυρά απορρυπαντικά.

Πώς αποθηκεύω το φυλλοβόλο;

Καθαρίστε προσεκτικά τη συσκευή. Αποθηκεύστε την σε ξηρό, καλά αεριζόμενο μέρος, προστατευμένο από βροχή και ήλιο, μακριά από παιδιά. Αποφύγετε διαβρωτικά προϊόντα κοντά.

Ποιες μπαταρίες μπορώ να χρησιμοποιήσω;

Αυτό το φυλλοβόλο δέχεται μπαταρίες 82V των μοντέλων 82V220G, 82V430G, 82V220 και 82V430. Ο συμβατός φορτιστής είναι ο 82C1G, 82C2 ή 82C6.

Πώς ρυθμίζω τον ιμάντα;

Φορέστε το σακίδιο, στη συνέχεια τραβήξτε τις άκρες των ιμάντων για να σφίξετε. Δέστε τον ιμάντα στήθους και τον ιμάντα μέσης. Για να χαλαρώσετε, σηκώστε τα πτερύγια των τεντωτηρίων.

Τι κάνω αν ο κινητήρας δεν ξεκινά;

Ελέγξτε ότι η μπαταρία είναι σωστά τοποθετημένη και φορτισμένη. Αν τα LED αναβοσβήνουν, η μπαταρία είναι άδεια· πατήστε τη σκανδάλη για να χρησιμοποιήσετε την άλλη μπαταρία. Αν το πρόβλημα παραμένει, επικοινωνήστε με ένα εξουσιοδοτημένο συνεργείο.

Ποιες είναι οι βασικές προφυλάξεις ασφαλείας;

Φοράτε πάντα προστατευτικά γυαλιά, ωτοασπίδες και μάσκα κατά της σκόνης. Μην κατευθύνετε ποτέ το φυλλοβόλο προς άτομα ή ζώα. Κρατήστε τα παιδιά και τους θεατές σε απόσταση τουλάχιστον 15 μέτρων.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 82B1300 Cramer

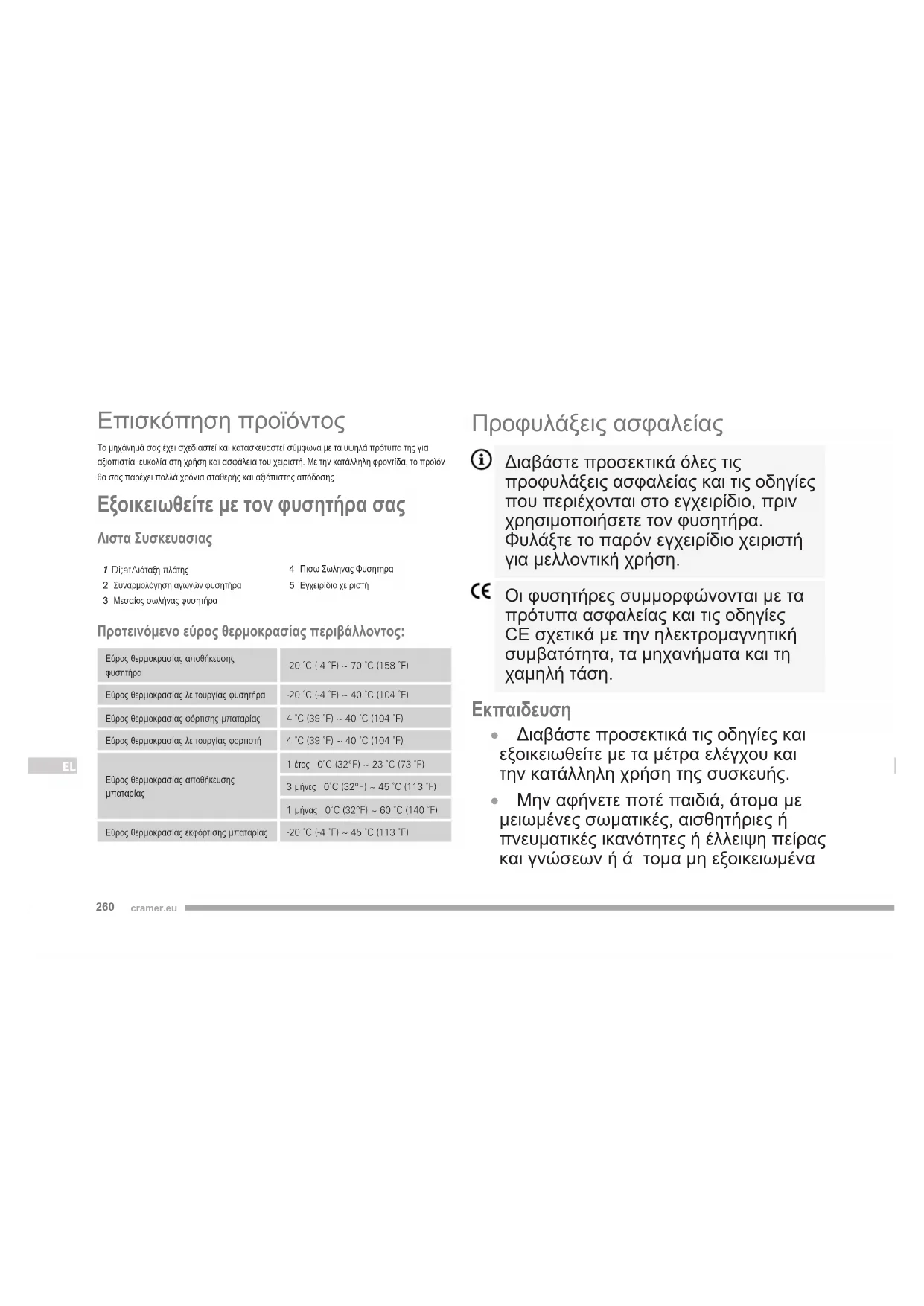

Επισκόπηση προϊόντος

Το μηχάνημά σας έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα υψηλά πρότυπα της για αξιοπιστία, ευκολία στη χρήση και ασφάλεια του χειριστή. Με την κατάλληλη φροντίδα, το προϊόν θα σας παρέχει πολλά χρόνια σταθερής και αξιόπιστης απόδοσης.

Εξοικειωθείτε με τον φυσητήρα σας

Λιστα Συσκευασιας

1 Di:atΔιάταξη πλάτης

4 Πισω Σωληνας Φυσητηρα

2 Συναρμολόγηση αγωγών φυσητήρα

5 Εγχειρίδιο χειριστή

3 Μεσαίος σωλήνας φυσητήρα

Προτεινόμενο εύρος θερμοκρασίας περιβάλλοντος:

Εύρος θερμοκρασίας αποθήκευσης φυσητήρα	-20 °C (-4 °F) ~ 70 °C (158 °F)
Εύρος θερμοκρασίας λειτουργίας φυσητήρα	-20 °C (-4 °F) ~ 40 °C (104 °F)
Εύρος θερμοκρασίας φόρτισης μπαταρίας	4 °C (39 °F) ~ 40 °C (104 °F)
Εύρος θερμοκρασίας λειτουργίας φορτιστή	4 °C (39 °F) ~ 40 °C (104 °F)
Εύρος θερμοκρασίας αποθήκευσης μπαταρίας	1 έτος 0°C (32°F) ~ 23 °C (73 °F)
	3 μήνες 0°C (32°F) ~ 45 °C (113 °F)
	1 μήνας 0°C (32°F) ~ 60 °C (140 °F)
Εύρος θερμοκρασίας εκφόρτισης μπαταρίας	-20 °C (-4 °F) ~ 45 °C (113 °F)

Προφυλάξεις ασφαλείας

① Διαβάστε προσεκτικά όλες τις προφυλάξεις ασφαλείας και τις οδηγίες που περιέχονται στο εγχειρίδιο, πριν χρησιμοποιήσετε τον φυσητήρα. Φυλάξτε το παρόν εγχειρίδιο χειριστή για μελλοντική χρήση.

CE Οι φυσητήρες συμμορφώνονται με τα πρότυπα ασφαλείας και τις οδηγίες CE σχετικά με την ηλεκτρομαγνητική συμβατότητα, τα μηχανήματα και τη χαμηλή τάση.

Εκπαιδευση

• Διαβάστε προσεκτικά τις οδηγίες και εξοικειωθείτε με τα μέτρα ελέγχου και την κατάλληλη χρήση της συσκευής.
• Μην αφήνετε ποτέ παιδιά, άτομα με μειωμένες σωματικές, αισθητήριες ή πνευματικές ικανότητες ή έλλειψη πείρας και γνώσεων ή ά τομα μη εξοικειωμένα

με τις παρούσες οδηγίες, να χρησιμοποιούν το μηχάνημα. Οι τοπικοί κανονισμοί ενδέχεται να περιορίζουν την ηλικία του χειριστή.

• Μην χρησιμοποιείτε τη συσκευή όταν σε κοντινή απόσταση βρίσκονται παριστάμενοι και ιδιαίτερα παιδιά ή κατοικίδια.
• Ο χειριστής ή χρήστης είναι υπεύθυνος για τυχόν ατυχήματα ή κινδύνους προς τρίτα άτομα ή την ιδιοκτησία τους.

Προετοιμασια

• Κατά τον χειρισμό της συσκευής, φοράτε πάντα κατάλληλα υποδήματα και μακρύ παντελόνι.
• Μην χρησιμοποιείτε τη μηχανή ξυπόλυτοι ή φορώντας ανοιχτά σανδάλια. Αποφεύγετε τη χαλαρή ενδυμασία ή ενδυμασία με κορδόνια που κρέμονται ή γραβάτες.
• Μην φοράτε χαλαρά ενδύματα ή κοσμήματα που μπορούν να τραβηχτούν

στην είσοδο αέρα. Αν έχετε μακριά μαλλιά, διατηρείτε τα μακριά από τις εισόδους αέρα.

• Χρησιμοποιείτε προστατευτικά αυτιών και γυαλιά ασφαλείας. Φοράτε τον παραπάνω εξοπλισμό συνεχώς κατά τη χρήση του μηχανήματος.
• Προτείνεται η χρήση προστατευτικού/μάσκας προσώπου για την αποφυγή ερεθισμών από τη σκόνη.
• Χρησιμοποιείτε το μηχάνημα στην προτεινόμενη στάση και μόνο σε σταθερές, επίπεδες επιφάνειες.
• Μην χρησιμοποιείτε το μηχάνημα σε πεζοδρομημένες επιφάνειες ή επιφάνειες με χαλίκι όπου το εκτινασσόμενο υλικό μπορεί να προκαλέσει τραυματισμό.
• Πριν τη χρήση, ελέγχετε πάντα αν οι ροδέλες είναι ασφαλισμένες, αν το περίβλημα είναι σε καλή κατάσταση χωρίς φθορές και αν τα προστατευτικά βρίσκονται στη θέση τους.

Αντικαταστήστε φθαρμένα ή χαλασμένα εξαρτήματα, για τη διατήρηση της ισορροπίας. Αντικαταστήστε φθαρμένες ή δυσανάγνωστες ετικέτες.

Λειτουργια

• Χρησιμοποιείτε τη συσκευή μόνο στη διάρκεια της ημέρας ή με συνθήκες καλού τεχνητού φωτισμού.
  • Προσέχετε το βήμα σας στα σκαλοπάτια.
  • Перпатάτε, μην τρέχετε.
• Όταν χρησιμοποιείτε το μηχάνημα σε άμεση έκθεση στον ήλιο, διατηρείτε το μακριά από νερό.
• Μην εκθέτετε το μηχάνημα σε βροχή όταν το χρησιμοποιείτε.
• Διατηρείτε όλες τις εισόδους αέρα απαλλαγμένες από αντικείμενα/υπολείμματα.
• Μην φυσάτε υλικά προς την κατεύθυνση παριστάμενων ατόμων.
  • Πριν ξεκινήσετε τη χρήση του

μηχανήματος, βεβαιωθείτε ότι η είσοδος σωλήνα είναι άδεια.

• Διατηρείτε το πρόσωπο και το σώμα σας μακριά από το άνοιγμα εισόδου αέρα.
• Μην αφήνετε τα χέρια σας ή άλλα μέρη του σώματος ή της ενδυμασίας σας στο εσωτερικό της εισόδου σωλήνα, του αγωγού εξόδου ή κοντά σε οποιοδήποτε κινούμενο εξάρτημα.
• Ελέγχετε τη μονάδα για να βεβαιωθείτε ότι δεν υπάρχουν ξένα υλικά/ υπολείμματα στο μηχάνημα πριν τη λειτουργία.
• Μην αφήνετε το επεξεργασμένο υλικό να συσσω ρεύεται στη ζώνη εξόδου, καθώς μπορεί να εμποδίσει τη σωστή απομάκρυνσή του και να προκαλέσει επιστροφή του υλικού μέσω του ανοίγματος εισόδου.
• Μην χρησιμοποιείτε το μηχάνημα με ελαττωματικά προστατευτικά ή ασπίδες ή χωρίς τις συσκευές ασφάλειας.
  • Διατηρείτε την παροχή ισχύος καθαρή

από υπολείμματα και άλλα υλικά, για να αποφύγετε πιθανή ζημιά σε αυτήν ή και φωτιά.

• Όταν χρησιμοποιείτε το μηχάνημα, μην στέκεστε στη ζώνη εξόδου.
• Μην τεντώνεστε. Διατηρείτε σταθερό βήμα και ισορροπία συνεχώς. Έτσι θα έχετε καλύτερο έλεγχο του μηχανοκίνητου εργαλείου σε συνθήκες που δεν είχατε προβλέψει.
• Μην τραβάτε ή μεταφέρετε από το καλώδιο.

• Σταματήστε το μηχάνημα και αφαιρέστε την μπαταρία. Βεβαιωθείτε ότι όλα τα κινούμενα εξαρτήματα έχουν σταματήσει απόλυτα

• κάθε φορά που το μηχάνημα δεν βρίσκεται υπό την επίβλεψη του χρήστη,

• πριν καθαρίσετε κάποιο φράξιμο,
• πριν ελέγξετε, καθαρίσετε ή πραγματοποιήσετε εργασίες στο

μηχάνημα.

- όταν έχετε χτυπήσει ένα ξένο αντικείμενο, για να ελέγξετε το μηχάνημα για πιθανές βλάβες,

• Αν το μηχάνημα αρχίσει να παρουσιάζει κραδασμούς αφύσικα, για άμεσο έλεγχο.
• ελέγξτε για ζημιές,
• αντικαταστήστε ή επισκευάστε χαλασμένα εξαρτήματα,
• ελέγξτε για τυχόν χαλαρά εξαρτήματα και σφίξτε τα.

Συντηρηση Και Φυλαξη

• Διατηρείτε όλα τα παξιμάδια, τα μπουλόνια και τις βίδες καλά βιδωμένα, ώστε η συσκευή να λειτουργεί με ασφάλεια.
• Αντικαταστήστε φθαρμένα ή χαλασμένα εξαρτήματα.
• Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά και εξαρτήματα. Φυλάσσετε το μηχάνημα σε στεγνό

χώρο, μακριά από παιδιά.

• Μην αγγίζετε τα κινούμενα επικίνδυνα εξαρτήματα αν η μηχανή δεν έχει απενεργοποιηθεί πλήρως και τα κινούμενα επικίνδυνα εξαρτήματα δεν έχουν σταματήσει να κινούνται. Αφήστε το μηχάνημα να κρυώσει πριν κάνετε οποιονδήποτε έλεγχο, προσαρμογή κ.λπ. Συντηρείτε το μηχάνημα επιμελώς και διατηρείτε το καθαρό.
• Αφήνετε πάντα το μηχάνημα να κρυώσει πριν τη φύλαξη.
• NMην προσπαθείτε ποτέ να παρακάμψετε τη λειτουργία κλειδώματος του προστατευτικού.
  • Φυλάσσετε το μηχάνημα σε στεγνό χώρο, μακριά από παιδιά.

Υπολειμματικοι Κινδυνοι

Ακόμα και κατά την ορθή χρήση του ηλεκτρικού εργαλείου, ενδέχεται να συνεχίζουν να υφίστανται κίνδυνοι. Οι παρακάτω κίνδυνοι μπορεί να προκύψουν, αγάλογα με την κατασκευή του εξοπλισμού:

• Βλάβη στους πνεύμονες, εάν δεν χρησιμοποιείται κατάλληλη μάσκα προστασίας.
• Βλάβη στην ακοή, εάν δεν χρησιμοποιείται κατάλληλη προστασία για τα αυτιά.
• Βλάβη στην υγεία λόγω δονήσεων άκρας χειρός-βραχίονα κατά τη χρήση του εξοπλισμού για παρατεταμένα χρονικά διαστήματα, και λόγω ακατάλληλης χρήσης και συντήρησης.

Προοριζομενη Χρηση

Το μηχάνημα χρησιμοποιείται για την ώθηση αέρα μέσω αγωγού με σκοπό την μετακίνηση υπολειμμάτων όπως φύλλα.

ΦΥΛΑΞΤΕ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ. ΣΥΜΒΟΥΛΕΥΕΣΤΕ ΤΙΣ ΣΥΧΝΑ ΚΑΙ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΣ ΓΙΑ ΝΑ ΕΚΠΑΙΔΕΥΣΕΤΕ ΤΡΙΤΑ ΑΤΟΜΑ ΣΤΗ ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ. ΑΝ ΔΑΝΕΙΣΕΤΕ ΤΗΝ ΠΑΡΟΥΣΑ ΜΟΝΑΔΑ, ΠΑΡΕΧΕΤΕ ΚΑΙ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ.

Απορριψη

Τα ηλεκτρικά προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απόβλητα. Ανακυκλώνετε, όπου υπάρχουν οι διαθέσιμες εγκαταστάσεις. Συμβουλευτείτε τις τοπικές αρχές ή τον λιανοπωλητή, για τις διαθέσιμες υπηρεσίες ανακύκλωσης.

Η ξεχωριστή αποκομιδή χρησιμοποιημένων προϊόντων και συσκευασιών, επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η επαναχρησιμοποίηση ανακυκλ ωμένων υλικών βοηθά στην πρόληψη της μόλυνσης του περιβάλλοντος και μειώνει τη ζήτηση πρώτων υλών.

Στο τέλος του κύκλου ζωής τους, απορρίπτετε τις μπαταρίες με τη δέουσα προσοχή προς το περιβάλλον. Η μπαταρία περιέχει υλικά τα οποία είναι επικίνδυνα για εσάς και για το περιβάλλον. Θα πρέπει να αφαιρείται και να απορρίπτεται ξεχωριστά, σε εγκατάσταση η οποία δέχεται μπαταρίες ιόντων λιθίου.

ΣΥΜΒΟΛΟ

ΣΥΜ-ΒΟΛΟ	ΟΡΙΣΜΟΣ/ΕΞΗΓΗΣΗ
	Προφυλάξεις που αφορούν την ασφάλειά σας.
	Διαβάστε το εγχειρίδιο χρήσης και ακολουθήστε όλες τις προειδοποιήσεις και τις οδηγίες ασφάλειας.
	Φοράτε προστατευτικά αυτιών και ματιών.
	Τα εκτινασσόμενα αντικείμενα μπορούν να εξοστρακιστούν και να προκαλέσουν τραυματισμό ή υλική ζημιά. Φοράτε προστατευτικά εν δύματα και μπότες. Διατηρείτε τους παριστάμενους σε απόσταση.
	Διατηρείτε όλους τους παριστάμενους και ιδιαίτερα τα παιδιά και τα κατοικίδια, απόσταση τουλάχιστον 15 μέτρων από τον χώρο εργασίας.
	Μην αγγίζετε την πτερωτή κατά τη χρήση της μονάδας.
	Μην εκθέτετε σε βροχή ή συνθήκες υγρασίας.
	Διατηρείτε τα μακριά μαλλιά σε απόσταση από την είσοδο αέρα, για την αποφυγή τραυματισμού.
	Προσέχετε να μην πιαστούν τα μακριά ρούχα στην είσοδο αέρα, για να αποφύγετε τραυματισμούς.

	Οι περιστρεφόμενες λεπίδες του στροφείου μπορούν να προκαλέσουν σοβαρ ό τραυματισμό.
	Κατασκευή διπλής μόνωσης..

Πριν τη χρήση

Η ασφαλή χρήση αυτού του προϊόντος απαιτεί κατανόψηση των λειτουργιών του και των πληροφοριών που παρέχονται στο παρόν εγχειρίδιο χειριστή. Πριν τη χρήση του προϊόντος, εξοικειωθείτε με όλες τις λειτουργίες και τους κανόνες ασφαλείας. (Βλ. Σχήμα 1)

1. Αγωγός φυσητήρα

Ο αγωγός φυσητήρα μπορεί να τοποθετηθεί στον φυσητήρα χωρίς πρόσθετα εργαλεία.

2. Διακόπτης

Ξεκινά και σταματά τη ροή του αέρα.

3. Μοχλός ελέγχου πορείας

Πατήστε προς τα κάτω τον μοχλό ελέγχου πορείας για να εμπλακεί και να κλειδωθεί ο διακόπης. Τραβήστε προς τα πάνω τον μοχλό ελέγχου πορείας για να ελευθερωθεί και να απεμπλακεί ο διακόπης.

4. Κουμπί τούρμπο

Πατήστε το κουμπί τούρμπο για λειτουργία κορυφαίας απόδοσης. Αφήστε το κουμπί τούρμπο για λειτουργία κανονικής ταχύτητας.

5. Κούμπωμα

Όταν το σακίδιο και το κούμπωμα του φυσητήρα είναι καλά ρυθμισμένα, η εργασία σας είναι ευκολότερη. Ρυθμίστε το κούμπωμα για να έχετε καλύτερη στάση εργασίας. Ρυθμίστε τα λουράκια στο πλάὶ ώστε το βάρος να κατανέμεται Ισα μεταξύ των ώμων σας.

6. Ενδειξη Σταθμης Μπαταριας

Βρίσκεται στη λαβή του φυσητήρα. Υπάρχουν 4 πράστινες λυχνίες LED, με καθεμία να εκπροσωπεί το 25% της στάθμης μπαταρίας. Με αυτόν τον τρόπο υπολογίζεται η απομένουσα στάθμη κάθε μπαταρίας. Αν μια μπαταρία αδειάσει, το μηχάνημα θα σταματήσει να λειτουργεί και οι λυχνίες LED στον διακόπη ενεργοποίησης θα αναβοσβήσουν. Σε αυτήν την περίπτωση, αφήστε τον διακόπη. Η άλλη μπαταρία μπορεί να χρησιμοποιηθεί αφού πατηθεί ξανά ο διακόπης.

Συναρμολογηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Για την αποφυγή τυχαίας έναρξης που μπορεί να προκαλέσει σοβαρό τραυματισμό, αφαιρείτε πάντα την μπαταρία από το εργαλείο πριν τις εργασίες συναρμ-ολόγησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην χρησιμοποιείτε το προϊόν αν οποιοδήποτε εξάρτη-μα από τη Λίστα συσκευασίας έχει ήδη συναρμολογηθεί στο προϊόν σας όταν το αφαιρείτε από τη συσκευασία. Τα εξαρτήματα στη λίστα δεν έχουν συναρμολογηθεί στο προϊόν από τον κατασκευαστή και απαιτούν εγκατάσταση από τον πελάτη. Η χρήση προϊόντος που έχει συναρμολογηθεί εσφαλμένα, μπορεί να προκαλέσει σοβαρό τραυματισμό.

Συναρμολογηση Λαβης Διακοπτη (Βλ. Σχήμα 2)

1 Σπρώξτε τον διακόπτη ενεργοποίησης (Α) στον μπροστινό σωλήνα (Β).
2 Μετακινήστε τη λαβή διακόπτη στην επιθυμητή θέση πριν τη σφίξετε καλά. Χρησιμοποιήστε το παρεχόμενο κουμπί (Γ) για να σφίξετε τη λαβή διακόπτη στον σωλήνα φυσητήρα.
3 Τοποθετήστε το καλώδιο (Ε) στο πιαστράκι καλωδίου (ΣΤ).

Συναρμολογηση Αγωγου Φυσητηρα (Βλ. Σχήμα 3)

1 Ο ευέλικτος σωλήνας (D) συνδέεται στον σωλήνα εξόδου πτερωτής από τον κατασκευαστή.
2 Ευθυγραμμίστε οποιοδήποτε από τα γρανάζια (α) στον αγωγό (Z) με τα γλωσσίδια (β) στον σωλήνα (B). Γυρίστε τον σωλήνα προς την κατεύθυνση του βέλους, μέχρι και τα δύο γλωσσίδια να μπουν σε θέση κλειδώματος (γ).
3 Συνδέστε τον σωλήνα (Η) στον σωλήνα (Ζ). Πα εφαρμογή με μικρότερο σωλήνα, γυρίστε τον πίσω σωλήνα αριστερόστροφα και μετακινήστε τον σωλήνα στην άνω θέση (δ).

Συναρμολογηση Διαταξης Σωληνα (Βλ. Σχήμα 4)

Η διάταξη σωλήνα μπορεί να αποσυνδεθεί από τη διάταξη φυσητήρα πλάτης.

1 Πιέστε το κουμπί αποδέσμευσης φυσητήρα (I) και τραβήξτε προς τα πάνω για να αποσυνδέσετε τη διάταξη σωλήνα από τη διάταξη φυσητήρα πλάτης.

Συναρμολογηση Διαταξης Φυσητηρα Πλατης (Βλ. Σχήμα 5)

Η διάταξη φυσητήρα πλάτης διαθέτει προσαρμογέα καλωδίου (πωλείται ξεχωριστά) ώστε να μπορείτε να συνδέσετε άλλα προϊόντα 82V.

1 Ευθυγραμμίστε το κουμπί αποδέσμευσης βύσματος (K) με το βέλος (L) στην υποδοχή (J).
2 Τοποθετήστε το βύσμα στον προσαρμογέα καλωδίου και γυρίστε δεξιόστροφα μέχρι να κουμπώσει το κουμπί αποδέσμευσης.

3 Για να αφαιρέσετε το βύσμα, τραβήξτε το κουμπί αποδέσμευσης βύσματος προς τα πίσω (K) και γυρίστε αριστερόστροφα.

Τοποθετηση/Αφαιρεση Μπαταριας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ακολουθείτε τις παρούσες οδηγίες για την αποφυγή τραυματισμών και τη μείωση του κινδύνου ηλεκτροπληξίας:

• Αντικαταστήστε άμεσα την μπαταρία ή τον φορτιστή, σε περίπτωση ζημιάς του περιβλήματος μπαταρίας ή του καλωδίου του φορτιστή.
• Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση OFF πριν τοποθετήστε ή αφαιρέσετε την μπαταρία.
• Βεβαιωθείτε ότι η μπαταρία έχει αφαιρεθεί και ο διακόπτης βρίσκεται στη θέση OFF πριν την πραγματοποίηση εργασιών ελέγχου, προσαρμογής ή συντήρησης σε οποιοδήποτε εξάρτημα του φυσητήρα.
• Διαβάστε, κατανοήστε και τηρείτε τις οδηγίες που περιέχονται στην παράγραφο Διαδικασία φόρτισης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Προσέχετε πάντα τα πόδια σας, τα παιδιά ή τα κατοικί-δια που βρίσκονται σε κοντινή απόσταση όταν πατάτε το κουμπί αφαιρεσης της μπαταρίας. Υπάρχει κίνδυνος σοβαρού τραυματισμού, σε περίπτωση πτώσης της μπαταρίας. ΠΟΤΕ μην αφαιρείτε την μπαταρία από ψηλή θέση.

ΣΗΜΕΙΩΣΗ: Διατηρείτε τοποθετημένο το πώμα μπαταρίας για την αποφυγή εισόδου σκόνης ή νερού.

Αφαιρεση Μπαταριας (Βλ. Σχήμα 6)

1 Κρατήστε πατημένο το κουμπί αποδέσμευσης μπαταρίας (Μ) σταθερά.
2 Πιάστε το σακίδιο καλά. Τραβήξτε την μπαταρία έξω από τη λαβή.

ΣΗΜΕΙΩΣΗ: Ο φυσητήρας χωράει δύο μπαταρίες, αλλά μόνο η μία λειπουργεί κατά τη διάρκεια της χρήσης.

Colocar la Batería (Βλ. Σχήμα 6)

1 Ευθυγραμμίστε τη γλώσσα της μπαταρίας με την κοιλότητα στο περίβλημα πλάτης.
2 Τοποθετήστε την μπαταρία στο περίβλημα σακιδίου.
3 Πιάστε το σακίδιο καλά.
4 Σπρώξε την μπαταρία στο σακίδιο μέχρι να κλειδώσει στη θέση της. Το κουμπί αγκίστρου θα κάνει ήχο όταν κλειδώσει στη θέση του.
5 Μην εισάγετε την μπαταρία με δύναμη. Θα πρέπει να μπει συρταρωτά στη θέση της και να κουμπώσει.

Αφαιρεση Καλυμματος Σκονης

1 Ξεκλειδώστε τα άγκιστρα και στις δύο πλευρές για να αποδεσμεύσετε το κάλυμμα σκόνης.
2 Αφαιρέστε το κάλυμμα σκόνης για να αποκτήσετε πρόσβαση στο τμήμα μπαταρίας.

Για να φορέσετε το σακίδιο

Ρυθμιση Κουμπωματος (Βλ. Σχήμα 7)

Όταν το σακίδιο και το κούμπωμα του φυσητήρα είναι καλά ρυθμισμένα, η εργασία σας είναι ευκολότερη. Ρυθμίστε το κούμπωμα για να έχετε καλύτερη στάση εργασίας. Ρυθμίστε τα λουράκια στο πλάι ώστε το βάρος να κατανέμεται ίσα μεταξύ των ώμων σας.

a Όταν ο φυσητήρας τοποθετηθεί σωστά στην πλάτη σας, τραβήξετε τις άκρες των λουριών προς τα κάτω για να σφίξετε το σακίδιο.
b Συνδέστε το οριζόντιο λουρί θώρακα και τραβήξτε την άκρη του λουριού για να το σφίξετε.
c Ανασηκώστε τα γλωσσίδια των ρυθμιστών για να χαλαρώσετε τα λουριά.
d Κλείστε και κλειδώστε τη ροδέλα γρήγορης αποδέσμευσης σπρώχνοντάς την.
e Πιέστε τα άγκιστρα για να ανοίξετε τη ροδέλα γρήγορης αποδέσμευσης.

Αφαιρεση Κουμπωματος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο φυσητήρας πλάτης πρέπει να αφαιρείται γρήγορα σε περίπτωση άμεσου κινδύνου. Το λουρί θώρακα και μέσης πρέπει να αποδεσμεύεται πριν τοποθετήσετε τον φυσητήρα πλάτης στο έδαφος.

1 Ανοίξτε τη ροδέλα γρήγορης αποδέσμευσης στο λουρί θώρακα και τον ιμάντα μέσης. (Βλ. Σχήμα Δ).
2 Χαλαρώστε τα λουριά κουμπώματος τοποθετώντας τους συρταρωτούς ρυθμιστές και στη συνέχεια αφαιρέστε τον φυσητήρα.

Τοποθετηστε το Λουρι Ωμου. (Βλ. Σχήμα 8)

1 Ρυθμίστε τα λουριά κουμπώματος (1) στο σωστό μήκος.
2 Ρυθμίστε το λουρί θώρακα (2) και τον ιμάντα μέσης (3) στο σωστό μήκος και κουμπώστε τα.

Λειτουργια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Καθώς θα εξοικειώνεστε με τη χρήση του προϊόντος, διατηρήστε την προσοχή σας. Να θυμάστε ότι αρκεί μια στιγμή απροσεξίας για να προκληθεί σοβαρός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην χρησιμοποιείτε εξαρτήματα τα οποία δεν προτείνονται από τον κατασκευαστή του προϊόντος. Η χρήση εξαρτημάτων που δεν προτείνονται, μπορεί να προκαλέσει σοβαρό τραυματισμό. Πριν από κάθε χρήση, ελέγχετε όλο το προϊόν για φθαρμένα, απόντα ή χαλαρά εξαρτήματα, όπως βίδες, παξιμάδια, μπουλόνια, πώματα κ.λπ. Σφίξτε καλά όλες τις ροδέλες και τα πώματα και μην χρησιμοποιείτε το προϊόν μέχρι να αντικατασταθούν όλα τα εξαρτήματα που λείπουν ή έχουν υποστεί φθορές.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Για την αποφυγή σοβαρού τραυματισμού ή ζημιάς της μονάδας, βεβαιωθείτε ότι ο αγωγός φυσητήρα είναι τοποθετημένος, πριν χρησιμοποιήσετε το προϊόν.

Εναρξη/διακοπη Φυσητηρα (Βλ. Σχήμα 8)

Πριν ξεκινήσετε, βεβαιωθείτε ότι ο φυσητήρας βρίσκεται σε άριστη κατάσταση για να εξασφαλίσετε ασφαλή λειπουργία.

1 Πιέστε τον διακόπτη ενεργοποίησης για να ξεκινήσετε.
2 Για αλλαγή ταχύτητας, παιήστε ή αφήστε τον διακόπτη για να αυξήσετε ή να μειώσετε την ταχύτητα.

Μοχλος Ελεγχου Πορειας (Βλ. Σχήμα 8)

Ο φυσητήρας διαθέτει λειτουργία ελέγχου πορείας. Διαβάστε προσεκτικά για τη

λειτουργία του μοχλού Ελέγχου πορείας.

1 Πιέστε τον διακόπτη για να ξεκινήσετε τη μονάδα.
2 Όταν η μονάδα ενεργοποιηθεί, σπρώξτε τον μοχλό δεξιόστροφα για να αυξήσετε ταχύτητα. Έτσι η ταχύτητα θα κλειδώσει στην επιλεγμένη ρύθμιση.
3 Για να μειώσετε ταχύτητα, σπρώζτε τον μοχλό αριστερόστροφα και η ταχύτητα θα μειωθεί στην επιλεγμένη ρύθμιση.

ΣΗΜΕΙΩΣΗ: Αν μειώσετε τελείως την ταχύτητα, η μονάδα θα απενεργοποιηθεί και θα πρέπει να επαναλάβετε το πρώτο βήμα.

Χρηση Κουμπιου Τουρμπο (Βλ. Σχήμα 8)

Ο φυσητήρας διαθέτει κουμπί τούρμπο. Διαβάστε και κατανοήστε τη λειτουργία

του κουμπιού τούρμπο.

1 Πιέστε τον διακόπτη ενεργοποίησης για να ξεκινήσετε.
2 Για να ενισχύσετε την ταχύτητα, πατήστε το κουμπί τούρμπο ώστε ο φυσητήρας να λειτουργεί σε μέγιστη ταχύτητα. Όταν αφήσετε το κουμπί τούρμπο, ο φυσητήρας λειτουργεί σε κανονική ταχύτητα.

Εφαρμογη LED

Ο διακόπτης ενεργοποίησης διαθέτει λυχνίες LED με τις παρακάτω ενδείξεις.

4 luxvis LED	Ektriwμevn στάθμη μπαταρίας 100%
3 luxvis LED	Ektriwμevn στάθμη μπαταρίας 75%
2 luxvis LED	Ektriwμevn στάθμη μπαταρίας 50%
1 luxvis LED	Ektriwμevn στάθμη μπαταρίας 25%

Χειρισμος Φυσητηρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην καλύπτετε ποτέ τις οπές αέρα. Διατηρείτε τις απαλλαγμένες από εμπόδια και υπολείμματα. Θα πρέπει πάντα να είναι ανοιχτές για να διασφαλίζεται η ψύξη του κινητήρα.

• Βεβαιωθείτε ότι η μονάδα δεν κατευθύνεται προς άτομα ή χαλαρά υπολείμματα πριν την ξεκινήσετε.
• Βεβαιωθείτε ότι η μονάδα είναι σε καλή κατάσταση Βεβαιωθείτε ότι οι σωλήνες και τα προστατευτικά είναι στη θέση τους και ασφαλισμένα.
  Για να μειώσετε τον κίνδυνο πρόκλησης βαρηκοΐας από τα επίπεδα ήχου, απαιτείται η χρήση προστατευτικών ακοής.
• Χρησιμοποιείτε τον μηχανοκίνητο εξοπλισμό μόνο σε λογικές ὡρες - όχι νωρίς το πρωί ή αργά το βράδυ, όταν υπάρχει περίπτωση να ενοχλήσετε τους περίσικους. Τηρείτε τις ὡρες κοινής ησυχίας των τοπικών κανονισμών. Συνήθως, οι επιτρεπόμενες ὡρες είναι από 9:00 π.μ. ἐως 5:00 μ.μ., Δευτέρα ἐως Σάββατο.
  Για να μειώσετε την ένταση του ήχου, περιορίζετε τον αριθμό προϊόντων που χρησιμοποιούνται ταυτόχρονα.
  Για τη μείωση των επιπέδων θορύβου, χρησιμοποιείτε τους μηχανοκίνητους φυσητήρες στην χαμηλότερη δυνατή ταχύτητα για την εργασία σας.
• Χρησιμοποιήστε τσουγκράνες και σκούπες για να χαλαρώνετε τα υπολείμματα πριν τα απομακρύνετε με τον φυσητήρα. Σε συνθήκες σκόνης, υγραίνετε ελαφρώς τις επιφάνειες, όπου υπάρχει διαθέσιμο νερό.
  Εξοικονομήστε νερό χρησιμοποιώντας φυσητήρες αντί για λάστιχα, σε πολλές εφαρμογές στο γρασίδι και τον κήπο, όπως και σε περιοχές όπως λούκια, φίλτρα, μπαλκόνια, σχάρες, βεράντες και αυλές.
  • Προσέχετε τα παιδιά, τα κατοικίδια, τα ανοικτά παράθυρα ή τα αυτοκίνητα και απομακρύνετε τα υπολείμματα με ασφάλεια.

Κρατημα Εργαλειου (Βλ. Σχήμα 8)

Ο χειριστής πρέπει να φορά κατάλληλη ενδυμασία, όπως μπότες, γυαλιά ασφαλείας ή προστατευτικά γυαλιά, προστατευτικά αυτιών/ακοής, γάντια, μακρύ παντελόνι και μακρυμάνικη μπλούζα.
Ο φυσητήρας πλάτης είναι σχεδιασμένος για χειρισμό με ένα χέρι.
Ο χρήστης μπορεί να τον μεταφέρει κρατώντας τον μοχλό ελέγχου με το αριστερό ή το δεξί χέρι.
Περπατάτε πάντα αργά όσο εργάζεστε.

Ελέγχετε πάντα την περιοχή εξόδου ακροφυσίου φυσητήρα.

Χειρισμος Φυσητηρα

Κρατάτε σταθερά τον φυσητήρα. Περάστε από τη μία άκρη στην άλλη με το ακροφύσιο αρκετές ίντσες πάνω από το έδαφος ή το πάτωμα. Προχωρήστε αργά τη μονάδα, διατηρώντας τον συγκεντρωμένο σωρό υπολειμμάτων μπροστά σας. Οι περισσότερες λειτουργίες στεγνού φυσήματος επιτυγχάνονται καλύτερα με χαφηλές ταχύτητες, αντί για υψηλές. Η λειτουργία υψηλής ταχύτητας είναι καλύτερη για την μετακίνηση βαρύτερων αντικειμένων, όπως μεγάλα υπολείμματα ή χαλίκι.

Συντηρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αφήνετε ποτέ υγρά φρένων, βενζίνη, προϊόντα με βάση το πετρέλαιο, διεισδυτικά λάδια κ.λττ. να έρχονται σε επαφή με τα πλαστικά εξαρτήματα. Τα παραπάνω περιέχουν χημικά που μπορούν να βλάψουν, εξασθενήσουν ή καταστρέψουν το πλαστικό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Για την αποφυγή σοβαρών τραυματισμών, αφαιρείτε πάντα την μπαταρία από το εργαλείο, κατά τον καθαρ-ισμό ή την πραγματοποίηση εργασιών συντήρησης.

Καθαρός

• Αφαιρέστε την μπαταρία.
- Σκουπίστε ή απομακρύνετε σκόνη και υπολείμματα από τις οπές εξαερισμού, χρησιμοποιώντας πεπιεσμένο αέρα ή κενό. Διατηρείτε τις οπές εξαερισμού καθαρές από εμπόδια, πριονίδια και ρινίσματα. Μην ψεκάζετε, πλένετε ή βωθίζετε τις οπές εξαερισμού σε νερό.
- Σκουπίζετε το περίβλημα και τα πλαστικά εξαρτήματα με ένα νωπό, μαλακό πανί. Μην χρησιμποιείτε ισχυρούς διαλύτες ή απορρυπαντικά στο πλαστικό περίβλημα ή τα πλαστικά εξαρτήματα. Ορισμένα οικιακά προϊόντα καθαρισμού, μπορεί να προκαλέσουν ζημιά και να αποτελούν κίνδυνο ηλεκτροπληξίας.

Αποφύγετε τη χρήση διαλυτών στον καθαρισμό των πλαστικών εξαρτημάτων. Τα περισσότερα πλαστικά είναι ευάλωτα στην πρόκληση ζημιών από τους διάφορους τύπους διαλυτών που είναι διαθέσιμοι στο εμπόριο και μπορούν να υποστούν ζημιές από τη χρήση τους. Χρηστιμοποιείτε καθαρά πανιά για την αφαίρεση βρωμιάς, σκόνης, λαδιού, γράσου κ.λτι.

Φυλαξη Φυσητηρα

Καθαρίστε τον φυσητήρα καλά πριν τη φύλαξή του.

Φυλάσσετε τον φυσητήρα σε στεγνό χώρο με καλό εξαερισμό, ο οποίος δεν είναι προσβάσιμος από παιδιά. Διατηρείτε τον φυσητήρα μακριά από διαβρωτικά μέσα, όπως χημικά κήπου και άλατα αφαίρεσης πάγου.

• Μην χρησιμοτοιείτε διαλύτες για να καθαρίσετε το εργαλείο.
• Φυλάξτε το εργαλείο σε έναιμέρος χωρίς υγρασία μακριά αιό παιδιά

Αντιμετωπιση Προβληματων

Motorαποτυγχάνει ναξεκινήσει ότανο διακόπτηςσκανδάληςπιέζεται.	Η μπαταρία δενείναικαλά τοποθετημένη.	Ελέγξιτε για να βεβαιωθείτε ότι ταάγκιστρα είναι σφιχτά ασφαλιομέναστη θέση τους στο πίσω μέρος τουφυσητήρα και της μπαταρίας.
	Η μπαταρία δενείναιφορτισμένη.	Φορτίστε την μπαταρία σύμφωνα με τιςοδηγίες που συνοδεύουν την μπαταρίασας.
Η μονάδα ξεκινά,αλλά ο αέραςδεν ρέει στοναγωγό.	Η είσοδος αέραή η έξοδοςσωλήνα έχουνφραχτεί.	Καταργήστε την απόφραξη.
Η ιονάδαδενξεκινάει	Ελαττωματικόςδιακόπτηςενεργοποί-ησης.	Επισκευάστε το προϊόν σεεξουσιοδοτημένο κέντρο σέρβις πριν τοχρησιμοποιήσετε ξανά.
Ο μοχλόςΕλέγχουπορείας δενλειτουργεί.	Ηβίδαέχειχαλαρώσει	Σφίζιτε τη βίδα με ένα κατσαβίδι Phillips.
Η μονάδα διαθέτειλυχνίες LED πουαναβοσβήνουν.	Μια μπαταρίαέχει εξαντληθεί.	Πατήστε ξανά τον διακόπτη για ναενεργοποιήσετε τη δεύτερη μπαταρία.

Τεχνικα Δεδομενα

ΙΔΙΟΤΗΤΑ ΤΙΜΗ
Τύπος Ασύρματο, με μπαταρία
Τάση	82V
Ένταση αέρα	1,300 m3/h
Ταχύτητα αέρα	69 m/s
Βάρος (δεν περιλαμβάνεται ημπαταρία)	7.2 kg
Μπαταρία	82V220G/82V430G/82V220/82V430
Φορτιστής	82C1G/82C2/82C6
Επίπεδο πίεσης ήχου	90 dB(A), K_μA : 3 dB(A)
Μετρημένο επίπεδο έντασης ήχου	L_μA = 106.3 dB(A)
Εγγυημένο επίπεδο έντασης ήχου	L_μA = 110 dB(A)
Επίπεδα κραδασμών	< 2.5 m/s2

* Εάν το πρόβλημα δεν επιλυθεί, απευθυνθείτε στον διανομέα σας ή/και το πλησιέστερο Εξουσιοδοτημένο Τεχνικό Σέρβις.

Δηλωση Συμμορφωσης Εκ

'Ovoμα: Changzhou Globe Co., Ltd.

Διεύθυνση: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China

Όνομα και διεύθυνση ατόμου εξουσιοδοτημένου να συντάξει τον τεχνικό φάκελο

Ovoμα: Peter Söderström

Διεύθυνση: Propellergatan 1

211 15 Malmö

Sweden

ΔΙΑ ΤΟΥ ΠΑΡΟΝΤΟΣ ΔΗΛΩΝΟΥΜΕ ΥΠΕΥΘΥΝΑ ΟΤΙ ΤΟ ΣΥΓΚΕΚΡΙΜΕΝΟ ΜΗΧΑΝΗΜΑ

αρχικές οδηγίες
Type	Φυσητήρας πλάτης διπλής θύρας
Μάρκα Cramer
Μοντέλο 82V
Αριθμός σειράς	Βλ. ετικέτα βαθμονόμησης προϊόντος

Κατασκευάστηκε σύμφωνα με τα πρότυπα των εξής ρυθμιστικών εγγράφων:

Ηλεκτρομαγνητική συμβατότητα

EN-55014-1/EN-55014-2

Ηλεκτρολογική ασφάλεια EN-60335-1/EN 50636-2-100/ EN 62233

Οδηγία Εκπομπής Θορύβου 2000/14/ΕΚ, τροποποιημένη από τη 2005/88/ΕΚ

Και συμμορφώνεται με τις βασικές απαιτήσεις των παρακάτω οδηγιών:

Οδηγία μηχανημάτων	2006/42/CE
Οδηγία ηλεκτρομαγνητικής συμβατότητας	2014/30/EU

Ted Qu

Ted Qu Haichao

Διευθυντής Ποιότητας

Changzhou, 22/07/2017

EL

احتياطات السلامة

i
