WX 2010 - μηχανή συγκόλλησης Weller - Δωρεάν εγχειρίδιο χρήσης
Βρείτε δωρεάν το εγχειρίδιο της συσκευής WX 2010 Weller σε μορφή PDF.
| Τύπος προϊόντος | Σταθμός συγκόλλησης/αποσυγκόλλησης/θερμού αέρα |
| Μάρκα | Weller |
| Μοντέλο | WX 2010 |
| Διαστάσεις (Μ x π x Υ) | 170 x 151 x 130 mm |
| Βάρος | Περίπου 3,2 kg |
| Τροφοδοσία | 230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz |
| Απορροφούμενη ισχύς | 200 W (255 W max) |
| Κλάση προστασίας | I, αντιστατικό περίβλημα |
| Προστασία | T2 A (230 V), T4 A (120 V) |
| Εύρος θερμοκρασίας | 100 - 450 °C (μέγ. 550 °C ανάλογα με το εργαλείο) |
| Ακρίβεια θερμοκρασίας | ±9 °C |
| Σταθερότητα θερμοκρασίας | ±2 °C |
| Αντιστάθμιση δυναμικού | Μέσω υποδοχής jack 3,5 mm στο πίσω μέρος |
| Διεπαφή | USB μπροστά, RS232 πίσω, έξοδος ρομπότ |
| Κατανάλωση αέρα (κενό) | 35 l/min, μέγ. υποπίεση 75 kPa |
| Ροή πεπιεσμένου αέρα | 0 - 18 l/min για 6 bar |
| Κύριες λειτουργίες | Συγκόλληση, αποσυγκόλληση, θερμός αέρας |
| Συντήρηση και καθαρισμός | Καθαρίστε τον πίνακα με πανί, αλλάξτε φίλτρο, καθαρίστε ακροφύσια εν θερμώ |
| Ασφάλεια | Οδηγίες ηλεκτροπληξίας, εγκαυμάτων, ESD, αυτόματη διακοπή |
| Ανταλλακτικά και δυνατότητα επισκευής | Μύτες, ακροφύσια, φίλτρα, φυσίγγια· επισκευή από εξουσιοδοτημένο προσωπικό της Weller |
| Εγγύηση | 12 μήνες |
Συχνές ερωτήσεις - WX 2010 Weller
Ερωτήσεις χρηστών για WX 2010 Weller
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το μηχανή συγκόλλησης σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας WX 2010 - Weller και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. WX 2010 της μάρκας Weller.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WX 2010 Weller
GR Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

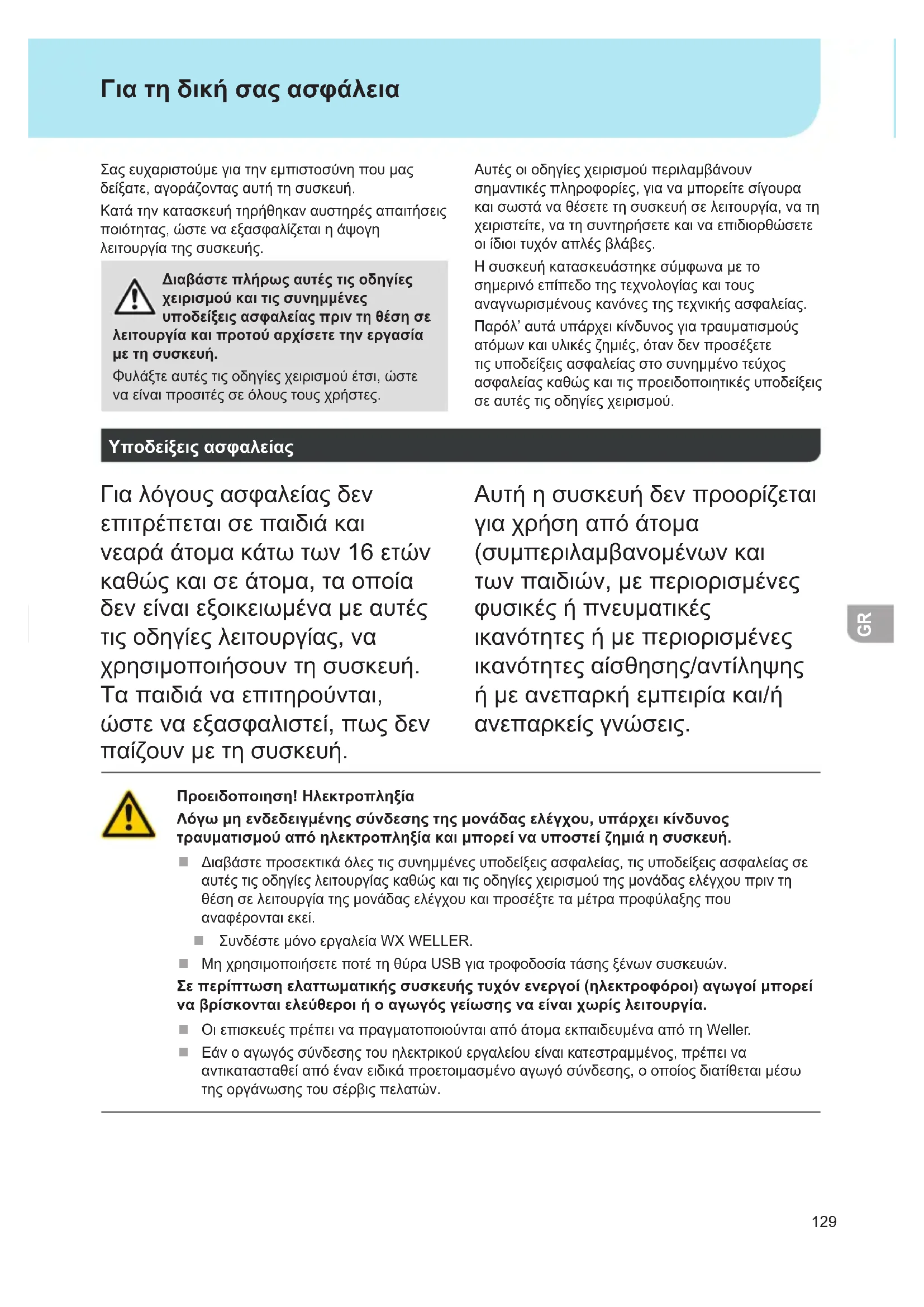

Σας ευχαριστούμε για την εμπιστοσύνη που μας δείξατε, αγοράζοντας αυτή τη συσκευή.
Κατά την κατασκευή τηρήθηκαν αυστηρές απαιτήσεις ποιότητας, ώστε να εξασφαλίζεται η άψογη λειτουργία της συσκευής.
Διαβάστε πλήρως αυτές τις οδηγίες χειρισμού και τις συνημμένες υποδείξεις ασφαλείας πριν τη θέση σε λειτουργία και προτού αρχίσετε την εργασία με τη συσκευή.
Φυλάξτε αυτές τις οδηγίες χειρισμού έτσι, ώστε να είναι προσιτές σε όλους τους χρήστες.
Αυτές οι οδηγίες χειρισμού περιλαμβάνουν σημαντικές πληροφορίες, για να μπορείτε σίγουρα και σωστά να θέσετε τη συσκευή σε λειτουργία, να τη χειριστείτε, να τη συντηρήσετε και να επιδιορθώσετε οι ίδιοι τυχόν απλές βλάβες.
Η συσκευή κατασκευάστηκε σύμφωνα με το σημερινό επίπεδο της τεχνολογίας και τους αναγνωρισμένους κανόνες της τεχνικής ασφαλείας.
Παρόλ' αυτά υπάρχει κίνδυνος για τραυματισμούς ατόμων και υλικές ζημιές, όταν δεν προσέξετε τις υποδείξεις ασφαλείας στο συνημμένο τεύχος ασφαλείας καθώς και τις προειδοποιητικές υποδείξεις σε αυτές τις οδηγίες χειρισμού.
Υποδείξεις ασφαλείας
Για λόγους ασφαλείας δεν επιτρέπεται σε παιδιά και νεαρά άτομα κάτω των 16 ετών καθώς και σε άτομα, τα οποία δεν είναι εξοικειωμένα με αυτές τις οδηγίες λειτουργίας, να χρησιμοποιήσουν τη συσκευή. Τα παιδιά να επιτηρούνται, ώστε να εξασφαλιστεί, πως δεν παίζουν με τη συσκευή.
Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων και των παιδιών, με περιορισμένες φυσικές ή πνευματικές ικανότητες ή με περιορισμένες ικανότητες αίσθησης/αντίληψης ή με ανεπαρκή εμπειρία και/ή ανεπαρκείς γνώσεις.
Προειδοποιηση! Ηλεκτροπληξία
Λόγω μη ενδεδειγμένης σύνδεσης της μονάδας ελέγχου, υπάρχει κίνδυνος τραυματισμού από ηλεκτροπληξία και μπορεί να υποστεί ζημιά η συσκευή.
Διαβάστε προσεκτικά όλες τις συνημμένες υποδείξεις ασφαλείας, τις υποδείξεις ασφαλείας σε αυτές τις οδηγίες λειτουργίας καθώς και τις οδηγίες χειρισμού της μονάδας ελέγχου πριν τη θέση σε λειτουργία της μονάδας ελέγχου και προσέξτε τα μέτρα προφύλαξης που αναφέρονται εκεί.
Συνδέστε μόνο εργαλεία WX WELLER.
Μη χρησιμοποιήσετε ποτέ τη θύρα USB για τροφοδοσία τάσης ξένων συσκευών.
Σε περίπτωση ελαττωματικής συσκευής τυχόν ενεργοί (ηλεκτροφόροι) αγωγοί μπορεί να βρίσκονται ελεύθεροι ή ο αγωγός γείωσης να είναι χωρίς λειτουργία.
Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller.
Εάν ο αγωγός σύνδεσης του ηλεκτρικού εργαλείου είναι κατεστραμμένος, πρέπει να αντικατασταθεί από έναν ειδικά προετοιμασμένο αγωγό σύνδεσης, ο οποίος διατίθεται μέσω της οργάνωσης του σέρβις πελατών.
Προειδοποιηση! Κίνδυνος εγκαύματος!
Κατά τη λειτουργία της μονάδας ελέγχου υπάρχει κίνδυνος εγκαύματος στο εργαλείο συγκόλλησης. Τα εργαλεία μετά την απενεργοποίηση μπορεί να είναι ακόμα καυτά για μεγαλύτερο χρονικό διάστημα.
Εναποθέτετε το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης πάντοτε στη βάση εναπόθεσης ασφαλείας.
Συνδέστε κενό και καυτό αέρα μόνο στις προβλεπόμενες γι' αυτό συνδέσεις.
Μη δείχνεται με το έμβολο θερμού αέρα πάνω σε άτομα ή εύφλεκτα αντικείμενα.
Χρήση σύμφωνα με το σκοπό προορισμού
Τροφοδοτικό για εργαλεία συγκόλλησης WX WELLER. Χρησιμοποιείτε το σταθμό συγκόλλησης / σταθμό αποκόλλησης / σταθμό θερμού αέρα αποκλειστικά σύμφωνα με το σκοπό που αναφέρεται στις οδηγίες λειτουργίας για συγκόλληση και αποκόλληση κάτω από τις αναφερόμενες εδώ προϋποθέσεις.
Εύφλεκτα αέρια και υγρά δεν επιτρέπεται να αναρροφηθούν.
Η συσκευή επιτρέπεται να λειτουργεί μόνο με σωστά τοποθετημένες και προβλεπόμενες γι' αυτό κασέτες φίλτρου. Αντικαταστήστε τις γεμάτες κασέτες φίλτρου.
Χρησιμοποιείτε τη συσκευή μόνο στον εσωτερικό χώρο. Προστατεύετε τη συσκευή από την υγρασία και την άμεση ηλιακή ακτινοβολία.
Η χρήση σύμφωνα με το σκοπό προορισμού συμπεριλαμβάνει και το γεγονός, ότι
■ τηρείτε αυτές τις οδηγίες χειρισμού,
προσέχετε όλα τα άλλα συνοδευτικά έγγραφα,
■ τηρείτε τους εθνικούς κανονισμούς πρόληψης ατυχημάτων στον τόπο χρήσης.
Για αυθαίρετες πραγματοποιημένες αλλαγές στη συσκευή δεν αναλαμβάνεται από τον κατασκευαστή καμία ευθύνη.
Ομάδες χρηστών
Λόγω των διαφορετικών επιπέδων κινδύνου και των πιθανών επικίνδυνων καταστάσεων ορισμένα βήματα εργασίας επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένα εξειδικευμένα άτομα.
| Βήμα εργασίας Ομάδες χρηστών | |
| Προεπιλογή των παραμέτρων συγκόλλησης Τεχνικό | προσωπικό με ειδική εκπαίδευση |
| Αντικατάσταση των ηλεκτρικών ανταλλακτικών Ειδικευμένος ηλεκτρολόγος | |
| Προεπιλογή των χρονικών διαστημάτων συντήρησης | Ειδικός ασφαλείας |
| Χειρισμός, Αλλαγή φίλτρου Προσωπικό χωρίς ιδιαίτερες γνώσεις | |
| ΧειρισμόςΑλλαγή φίλτρουΑντικατάσταση των ηλεκτρικών ανταλλακτικών | Τεχνικά μαθητευόμενοι κάτω από την καθοδήγηση και επίβλεψη ενός εκπαιδευμένου τεχνικού |
Εγγύηση
Οι αξιώσεις του αγοραστή για τυχόν ελαττώματα παραγράφονται μετά από ένα έτος από την παράδοση στον αγοραστή. Αυτό δεν ισχύει για αναγωγικές αξιώσεις του αγοραστή σύμφωνα με την §§ 478, 479 BGB.
Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών!
Πληροφορηθείτε παρακαλώ στη διεύθυνση
Για μια εγγύηση που δίνουμε φέρουμε την ευθύνη μόνο, όταν η εγγύηση ποιότητας ή η εγγύηση αντοχής έχει δοθεί από εμάς γραπτά και με τη χρήση του όρου «εγγύηση».
Η εγγύηση εκπίπτει σε περίπτωση ακατάλληλης χρήσης και όταν πραγματοποιήθηκαν επεμβάσεις από μη ειδικευμένα άτομα.
Θέση της συσκευής σε λειτουργία
Προσοχή!
Προσέξτε τις εκάστοτε οδηγίες λειτουργίας των συνδεδεμένων συσκευών.
Θέστε τη συσκευή σε λειτουργία. όπως περιγράφονται στο κεφάλαιο „Θέση σε λειτουργία“.
Ελέγξτε, εάν η τάση του δικτύου ταυτίζεται με την τιμή στην πινακίδα τύπου.
Συνδέστε τη συσκευή στην πρίζα μόνο όταν είναι απενεργοποιημένη.
Μετά την ενεργοποίηση της συσκευής, εκτελεί ο μικροεπεξεργαστής έναν αυτοέλεγχο και διαβάζει τις τιμές των παραμέτρων που είναι αποθηκευμένες στο εργαλείο.
Η ονομαστική θερμοκρασία και οι σταθερές θερμοκρασίες είναι αποθηκευμένες στο εργαλείο. Η πραγματική τιμή της θερμοκρασίας αυξάνεται μέχρι την τιμή της ονομαστικής θερμοκρασίας (= Το εργαλείο συγκόλλησης θερμαίνεται).
WXA 2: To N2 μειώνει την οξείδωση και το συλλίπασμα (υλικό καθαρισμού) παραμένει περισσότερο ενεργό. Εμείς συνιστούμε άζωτο N2, το οποίο διατίθεται στο εμπόριο σε χαλύβδίνες φιάλες. Η φιάλη πρέπει να είναι εφοδιασμένη μ' ένα μειωτήρα πίεσης 0 -10 bar.
Συγκόλληση και αποκόλληση
Εκτελείτε τις εργασίες συγκόλλησης σύμφωνα με τις οδηγίες λειτουργίας του συνδεδεμένου εργαλείου συγκόλλησης.
Μεταχείριση των ακίδων συγκόλλησης
Κατά την πρώτη θέρμανση προσθέστε στη επικασσιτερωνόμενη ακίδα συγκόλλησης λίγο συγκολλητικό κράμα (καλάι). Αυτό απομακρύνει τυχόν οξειδώσεις και ρύπανση λόγω αποθήκευσης από την ακίδα συγκόλλησης.
Στα διαλείμματα της συγκόλλησης και πριν την εναπόθεση του εμβόλου συγκόλλησης προσέχετε, να είναι η ακίδα συγκόλλησης καλά επικασσιτερωμένη.
Μη χρησιμοποιείται κανένα διαβρωτικό συλλίπασμα (υλικό καθαρισμού).
■ Προσέχετε πάντοτε τη σωστή προσαρμογή των ακίδων συγκόλλησης.
Επιλέξτε τη θερμοκρασία εργασίας όσο το δυνατό πιο χαμηλή.
Επιλέξτε το μεγαλύτερο δυνατό για τη χρήση μέγεθος της ακίδας συγκόλλησης.
Εμπειρικός κανόνας: Περίπου τόσο μεγάλη, όπως η επιφάνεια συγκόλλησης.
Φροντίστε για μια μεγάλη επιφάνεια μεταφοράς
της θερμότητας μεταξύ της ακίδας συγκόλλησης και του σημείου κόλλησης, επικασσιτερώνοντας καλά την ακίδα συγκόλλησης.
Απενεργοποιείτε σε περίπτωση μεγάλων διακοπών της εργασίας το σύστημα συγκόλλησης ή χρησιμοποιείτε τη λειτουργία της Weller για τη μείωση της θερμοκρασίας σε περίπτωση μη χρήσης.
Υγράνετε την ακίδα με το συγκολλητικό κράμα (καλάι), προτού εναποθέσετε το έμβολο συγκόλλησης για μεγαλύτερο χρονικό διάστημα.
Βάλτε το συγκολλητικό κράμα (καλάι) απευθείας πάνω στο σημείο κόλλησης, όχι στην ακίδα συγκόλλησης.
Αλλάξτε τις ακίδες συγκόλλησης με το αντίστοιχο εργαλείο.
Μην εξασκείτε καμία μηχανική δύναμη πάνω στην ακίδα συγκόλλησης.
Υπόδειξη
Οι μονάδες ελέγχου έχουν ρυθμιστεί σε ένα μεσαίο μέγεθος ακίδας συγκόλλησης. Μπορεί να υπάρξουν αποκλίσεις λόγω αλλαγής ακίδας ή λόγω χρήση διαφορετικών μορφών ακίδων.
WX 2, WXD 2, WXA 2: Απενεργοποίηση υπερφόρτωσης (255 W)
Για την αποφυγή της υπερφόρτωσης ενός σταθμού WX, σε περίπτωση μια ισχύος εργαλείου των δύο καναλιών πάνω από 255 W απενεργοποιείται αυτόματα ένα κανάλι (Auto-Off).
Επιπλέον προκύπτει μια απενεργοποίηση υπερφόρτωσης, όταν συνδεθούν οι ακόλουθοι συνδυασμοί εργαλείων: π.χ.
- 2 θερμαντικές πλάκες WXHP 120
- Μια πλάκα θέρμανσης WXHP 120 και ένα έμβολο αποκόλλησης WXDP 120 ή WXDV 120
Εξίσωση δυναμικού
Λόγω της διαφορετικής ζεύξης της υποδοχής εμβυσμάτωσης 3,5 mm είναι δυνατές 4 παραλλαγές:
| a Σκληρή γείωση Χωρίς σύνδεσμο (κατάσταση παράδοσης). |
| b Εξίσωση δυναμικού Με σύνδεσμο, αγωγό εξίσωσης στη μεσαία επαφή. |
| c Ελεύθερο δυναμικού Με σύνδεσμο |
| d Μαλακιά γείωση Με σύνδεσμο και συγκολλημένη αντίσταση. Γείωση μέσω της επιλεγμένης αντίστασης. |
Εκτέλεση ενημέρωσης υλικολογισμικού
Υπόδειξη
Κατά τη διάρκεια που τρέχει η ενημέρωση υλικολογισμικού, δεν επιτρέπεται να απενεργοποιηθεί ο σταθμός.
- Απενεργοποιήστε το σταθμό.
- Τοποθετήστε το στικ μνήμης στη θύρα διεπαφής USB.
- Ενεργοποιήστε το σταθμό.
Η ενημέρωση υλικολογισμικού εκτελείται αυτόματα. Σε περίπτωση που έχετε ήδη εγκαταστήσει μια νεότερη έκδοση υλικολογισμικού στο σταθμό σας, δε μεταβάλλεται αυτή.
Φροντίδα και συντήρηση της συσκευής
Προειδοποιηση!
Πριν από την πραγματοποίηση εργασιών στη συσκευή βγάλτε το ρευματολήπτη από την πρίζα.
Καθαρίστε τον πίνακα χειρισμού με ένα κατάλληλο πανί καθαρισμού σε περίπτωση ρύπα
νσης. Κλείστε τις μη χρησιμοποιούμενες θύρες διεπαφής με βιδωτά πώματα.
Προειδοποιηση! Κίνδυνος εγκαύματος!
Αλλαγή της ακίδας συγκόλλησης μόνο σε κρύα κατάσταση
Αλλαγή των ακροφυσίων
αναρρόφησης και καθαρισμός μόνο
σε καυτή κατάσταση με κατάλληλο
εργαλείο
Αλλαγή των ακροφυσίων καυτού αέρα μόνο με κατάλληλο εργαλείο
Καθαρίζετε ή αλλάζετε το δοχείο συλλογής του κασσίτερου μόνο σε κρύα κατάσταση
Αλλαγή φίλτρου
Ελέγχετε το κύριο φίλτρο κενού τακτικά για ρύπανση και ενδεχομένως αντικαταστήστε το.
Προειδοποιηση!
Καταστροφή της μονάδας κενού λόγω εργασίας χωρίς φίλτρο.
■ Πριν αρχίσετε με τις εργασίες συγκόλλησης, ελέγξτε, εάν είναι τοποθετημένο το κύριο φίλτρο!
Τα λερωμένα φίλτρα πρέπει να μεταχειρίζονται ως ειδικά απορρίμματα.
Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής, τα φίλτρα ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της χώρας σας. Φοράτε κατάλληλο εξοπλισμό προστασίας.
Προειδοποιηση!
Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά WELLER.
Θερμοκρασία ετοιμότητας
Κλήση μενού ▶ Παραμέτροι εργαλείου
Τα εργαλεία συγκόλλησης έχουν μια λειτουργία αναγνώρισης χρήσης (αισθητήρας) στη λαβή, η οποία σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης ενεργοποιούν αυτόματα τη διαδικασία ψύξης.
Μετά από μια απενεργοποίηση της θερμοκρασίας, ρυθμίζεται αυτόματα η θερμοκρασία ετοιμότητας.
Χρόνος ετοιμότητας
Κλήση μενού ▶ Παραμέτροι εργαλείου
Σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης μειώνεται η θερμοκρασία μετά το πέρας του ρυθμισμένου χρόνου ετοιμότητας στη θερμοκρασία ετοιμότητας. Στην οθόνη εμφανίζεται «Standby».
Το πάτημα του πλήκτρου χειρισμού τερματίζει αυτή την κατάσταση ετοιμότητας. Ο ενσωματωμένος στο εργαλείο αισθητήρας, αναγνωρίζει την αλλαγή της κατάστασης και απενεργοποιεί την κατάσταση ετοιμότητας, μόλις μετακινηθεί το εργαλείο.
Επιλογή Περιγραφή
| OFF O χρόνος ετοιμότητας είναι απενεργοποιημένος (ρύθμιση εργοστασίου) | |
| 1-999 min | Χρόνος ετοιμότητας, ρυθμιζόμενος ξεχωριστά |
| --- Το εργαλείο δεν υποστηρίζεται | |
Χρόνος AUTO OFF
Κλήση μενού ▶ Παραμέτροι εργαλείου
Σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης, απενεργοποιείται μετά το πέρας του χρόνου AUTO OFF, η θέρμανση του εργαλείου συγκόλλησης.
Η απενεργοποίηση της θερμοκρασίας εκτελείται ανεξάρτητα από τη ρυθμισμένη λειτουργία ετοιμότητας. Η πραγματική θερμοκρασία εμφανίζεται αναβοσβήνουσα και χρησιμεύει ως ένδειξη της υπόλοιτης θερμότητας. Στην οθόνη εμφανίζεται «AUTO-OFF».
Επιλογή Περιγραφή
| OFF H λειτουργία AUTO OFF είναι απενεργοποιημένη (ρύθμιση εργοστασίου) | |
| 1-999 min | Χρόνος AUTO-OFF, ρυθμιζόμενος ξεχωριστά. |
Ευαισθησία
Κλήση μενού ▶ Παραμέτροι εργαλείου
Επιλογή Περιγραφή
| Χαμηλή Μη | Ευαίσθητη – αντιδρά σε ισχυρή (μεγάλη) κίνηση |
| Κανονική Στάνταρ (ρύθμιση εργοστασίου) | |
| Υψηλή Ευαίσθητη - αντιδρά σε ελαφρά (μικρή) κίνηση | |
| --- Το εργαλείο δεν υποστηρίζεται | |
Μέγιστη διάρκεια θερμού αέρα WXHAP 200
Κλήση μενού ▶ Παραμέτροι εργαλείου
Ο χρόνος ενεργοποίησης για το ρεύμα θερμού αέρα του WXHAP 200 μπορεί να περιοριστεί σε βήματα του 1 από 0 έως 300 δευτερόλεπτα. Η ρύθμιση εργοστασίου είναι 0 s ("OFF"), δηλ. το ρεύμα του αέρα ενεργοποιείται όσο το πλήκτρο στο έμβολο θερμού αέρα ή ο προαιρετικός ποδοδιακόπτης είναι πατημένος.
Επιλογή Περιγραφή
| OFF καμία | ορισμένη διάρκεια(ρύθμιση εργοστασίου) |
| 1-300 s | δυνατότητα ξεχωριστής ρύθμισης |
Offset (θερμοκρασίας-Offset)
Κλήση μενού ▶ Παραμέτροι εργαλείου
Η πραγματική θερμοκρασία της ακίδας συγκόλλησης μπορεί να προσαρμοστεί με την εισαγωγή μιας μετατόπισης της θερμοκρασίας κατά ± 40 °C (± 72 °F).
Συμπεριφορά ρύθμισης
Κλήση μενού ▶ Παραμέτροι εργαλείου
Αυτή η λειτουργία καθορίζει τη συμπεριφορά θέρμανσης του εργαλείου συγκόλλησης για την επίτευξη της ρυθμισμένης θερμοκρασίας του εργαλείου.
| Επιλογή Περιγραφή |
| Στάνταρ Προσαρμοσμένη (μεσαία) θέρμανση(ρύθμιση εργοστασίου) |
| Ααπαλά Αργή θέρμανση |
| Επιθετικά Γρήγορη θέρμανση |
Κλείδωμα πλήκτρων WXHAP 200
Κλήση μενού ▶ Παραμέτροι εργαλείου
Με αυτή τη λειτουργία μπορεί να αλλάξει η ρυθμισμένη από το εργοστάσιο συμπεριφορά των πλήκτρων του εμβόλου WXHAP 200.
| Επιλογή Περιγραφή | |
| OFF – | |
| ON To WX | HAP 200 με το πρώτο πάτημα του πλήκτρου ενεργοποιείται και με ένα δεύτερο πάτημα του πλήκτρου απενεργοποιείται. |
Παράθυρο διεργασίας
Κλήση μενού ▶ Παραμέτροι εργαλείου
Η ρυθμισμένη στο παράθυρο διεργασίας περιοχή θερμοκρασίας, καθορίζει τη συμπεριφορά σήματος της ελεύθερης δυναμικού εξόδου ζεύξης.
Υπόδειξη
Σε περίπτωση εργαλείων με δακτύλιο φωτοδιόδων ( π.χ. WXDP 120), το παράθυρο διεργασίας καθορίζει τη συμπεριφορά φωτισμού του δακτυλίου φωτοδιόδων.
'Ενα σταθερό άναμμα σημαίνει την επίτευξη της προεπιλεγμένης θερμοκρασίας ή ότι η θερμοκρασία είναι εντός του προρρυθμισμένου παραθύρου διεργασίας.
'Ενα αναβόσβημα σηματοδοτεί, ότι το σύστημα θερμαίνεται ή ότι η θερμοκρασία είναι εκτός του παραθύρου διεργασίας.
Γλώσσα
Κλήση μενού ▶ Παράμετροι σταθμών
| CHN | 中文 |
| DEN | Dansk |
| ENG | English |
| ESP | Español |
| FIN | Suomi |
'Εκδοση θερμοκρασίας °C/°F
Κλήση μενού ▶ Παράμετροι σταθμών
Επιλογή Περιγραφή
| °C | Κελσίου |
| °F | Φαρενάιτ |
Κωδικός (λειτουργία κλειδώματος)
Μετά την ενεργοποίηση του κλειδώματος στο σταθμό συγκόλλησης, μπορεί να γίνει χειρισμός ακόμα μόνο των πλήκτρων σταθερής θερμοκρασίας. Όλες οι άλλες ρυθμίσεις δεν μπορούν να αλλάξουν πλέον μέχρι το ξεκλείδωμα.
Υπόδειξη
Όταν θα πρέπει να υπάρχει πραγματικά μόνο μία τιμή θερμοκρασίας προς επιλογή, πρέπει τα πλήκτρα χειρισμού (πλήκτρα σταθερής θερμοκρασίας) να ρυθμιστούν στην ίδια τιμή θερμοκρασίας.
Κλείδωμα του σταθμού συγκόλλησης:
Ρυθμίστε τον επιθυμητό τριψήφιο κωδικό κλειδώματος (μεταξύ 001-999) με τον τροχίσκο περιστροφής-κλικ.
Κλήση μενού ▶ Παράμετροι σταθμών
Το κλείδωμα είναι ενεργό (στην οθόνη φαίνεται μια κλειδαριά).
Ξεκλείδωμα του σταθμού συγκόλλησης
- Καλέστε το μενού των παραμέτρων. Όταν το κλείδωμα είναι ενεργό, ανοίγει αυτόματα το σημείο του μενού κωδικού. Στην οθόνη εμφανίζονται τρία αστέρια (***)
- Ρυθμίστε τον τριψήφιο κωδικό κλειδώματος μέσω του τροχίσκου περιστροφής-κλικ.
- Επιβεβαιώστε τον κωδικό με το πλήκτρο εισαγωγής.
Ξεχάσατε τον κωδικό;
Αποταθείτε παρακαλώ στο σέρβις πελατών της εταιρείας μας: technical-service@weller-tools.com
Προώθηση κενού μόνο WXD 2
Για να αποφευχθεί ένα πρόωρο ξεκίνημα της αντλίας ή για την εξασφάλιση ενός καθορισμένου χρόνου προθέρμανσης του σημείου κόλλησης, μπορεί να ρυθμιστεί μια καθυστέρηση ενεργοποίησης.
Κλήση μενού ▶ Παράμετροι σταθμών
Επιλογή Περιγραφή
| 0 sec OFF: Η λειτουργία προώθησης κενού είναι απενεργοποιημένη (ρύθμιση εργοστασίου) |
| 1-10 sec ON: Χρόνος προώθησης κενού, ρυθμιζόμενος |
Συνέχιση κενου μόνο WXD 2
Για να αποφευχθεί το φράξιμο του εμβόλου αποκόλλησης μπορεί να ρυθμιστεί ένας χρόνος συνέχισης κενού.
Κλήση μενού ▶ Παράμετροι σταθμών
Επιλογή Περιγραφή
| 0 sec OFF: | Η λειτουργία συνέχισης κενού είναι απενεργοποιημένη (ρύθμιση εργοστασίου) |
| 1-10 sec ON: | Χρόνος συνέχισης κενού, ρυθμιζόμενος ξεχωριστά |
Ηχοι πλήκτρων On/Off
Επιλογή Περιγραφή
ON Ενεργοποιημένη
OFF Απενεργοποιημένη
Κλήση μενού ▶ Παράμετροι σταθμών
'Εξοδος ρομπότ
Η έξοδος ρομπότ βρίσκεται στην πίσω πλευρά της συσκευής.
WX 1: OFF - ON - ZeroSmog - Stop&Go
WX 2 / WXD 2: OFF- Αριστερά - Δεξιά - Αριστερά Και Δεξιά - ZeroSmog - Stop&Go
Επιλογή Περιγραφή
| Αριστερά Αριστερό κανάλι του εργαλείου (ρύθμιση εργοστασίου) | |
| Δεξιά Δεξί κανάλι του εργαλείου | |
| Αριστερά Και Δεξιά | Και τα δύο κανάλια του εργαλείου |
| ZeroSmog H πίσω επαφή εξόδου ελεύθερης δυναμικού κλείνει σε περίπτωση χρήσης ενός εργαλείου. Μέσω ενός προαιρετικού προσαρμογέα (WX HUB) μπορούν να συνδεθούν ορισμένα Zero Smog. Η θύρα διεπαφής RS 232 στην πίσω πλευρά εξακολουθεί να είναι λειτουργική.Η επαφή εξόδου είναι ανοιχτή στο Standby, AUTO-OFF, OFF ή όταν δεν είναι τοποθετημένο κανένα εργαλείο. | |
| Stop&Go H πίσω θύρα διεπαφής RS 232 χρησιμοποιείται για τον έλεγχο ενός προαιρετικού οπτικού προσαρμογέα, για να μπορεί μέσω ενός οπτικού κυματοδηγού να ενεργοποιηθεί ένα ΚΗΕ/ΚΗΡ.Σε περίπτωση χρήσης ενός εργαλείου ενεργοποιείται η έξοδος. Επιπλέον κλείνει η ελεύθερης δυναμικού επαφή εξόδου. Η έξοδος είναι κλειστή στο Standby, AUTO-OFF, OFF ή όταν δεν είναι τοποθετημένο κανένα εργαλείο. | |
REAR RJ-Socket
max. 50 V / 20 mA
Υπόδειξη
Όταν έχει επιτευχθεί η θερμοκρασία εργασίας για το ρομπότ, εμφανίζεται στην οθόνη το σύμβολο – οκ –. όχι σε περίπτωση Zero Smog + Stop&Go
ποδοδιακόπτης είναι (μόνο WXD 2 + WXA 2)
Κλήση μενού ▶ Παράμετροι σταθμών
Για να αποφευχθεί ένα πρόωρο ξεκίνημα της αντλίας ή για την εξασφάλιση ενός καθορισμένου χρόνου προθέρμανσης του σημείου κόλλησης, μπορεί να ρυθμιστεί μια καθυστέρηση ενεργοποίησης.
Επιλογή Περιγραφή
| OFF απενεργοποιημένη | |
| ON ενεργοποιημένη Η θύρα διεπαφής RS232 διαμορφώνεται ως είσοδος ποδοδιακόπτη, για την ενεργοποίηση του ρεύματος του αέρα. |
Σύνδεση πρόσθετων συσκευών
Προσέξτε τις εικόνες επισκόπησης.
Οι πρόσθετες συσκευές μπορείτε να συνδεθούν στη θύρα διεπαφής στην μπροστινή πλευρά και/ή στη θύρα διεπαφής στην πίσω πλευρά του σταθμού συγκόλλησης.
Ο σταθμός συγκόλλησης αναγνωρίζει αυτόματα, ποια πρόσθετη συσκευή είναι συνδεδεμένη. Ο σταθμός συγκόλλησης δείχνει αριστερά (θύρα διεπαφής μπροστά) ή δεξιά (θύρα διεπαφής πίσω) το σύμβολο ή το όνομα της συνδεδεμένης πρόσθετης συσκευής.
Ρύθμιση των παραμέτρων των πρόσθετων συσκευών
- Επιλέξτε την πρόσθετη συσκευή μέσω του πλήκτρου πρόσθετης συσκευής (μπροστά/πίσω). Η ρυθμιζόμενη παράμετρος εμφανίζεται στην οθόνη (π.χ. Αριθμός στροφών).
- Ρυθμίστε την επιθυμητή τιμή με τον τροχίσκο περιστροφής-κλικ.
- Επιβεβαιώστε την τιμή με το πλήκτρο εισαγωγής
| Οι σταθμοί συγκόλλησηςWX 1 WX 2 WXD | Οι σταθμοί συγκόλλησης2 WXA 2 | σταθμός αποκόλλησης | Σταθμός θερμού αέρα | |
| Διαστάσεις Μ x Π x Y 170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch | ||||
| Βάρος ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg | ||||
| Τάση δικτύου 230 V, 50 Hz | / 120 V, 60 Hz / 100 V 50/60 Hz | |||
| Κατανάλωση ισχύος 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) | ||||
| Κατηγορία προστασίας I, περίβλημα αντιστατικόIII, Εργαλείο συγκόλλησης | ||||
| Ασφάλεια T2 A (230 V) | T4 A (120 V) | |||
| Περιοχή θερμοκρασίας Κελσίου: 100 - 450°C (550°C)Φαρενάιτ: 200 - 850°F (999°F)Η ρυθμιζόμενη περιοχή θερμοκρασίας εξαρτάται από το εργαλείο | ||||
| Ακρίβεια θερμοκρσίας | ± 9 °C± 17 °F | |||
| Σταθερότητα θερμοκρασίας | ± 2 °C± 4 °F | |||
| Εξίσωση δυναμικού | Μέσω υποδοχής εμβυσμάτωσης 3,5 mm στην πίσω πλευρά της συσκευής. | |||
| Οθόνη | 255 x 128 dots / Φωτισμός φόντου | |||
| Θύρα διεπαφής | Η μονάδα ελέγχου είναι εξοπλισμένη στην μπροστινή πλευρά με μια θύρα διεπαφής USB για ενημέρωση υλικολογισμικού, παραμετροποίηση, επιτήρηση και καταγραφή δεδομένων (μέσω λογισμικού τερματικού WX). | |||
| Κατανάλωση αέρα | - | 35 l / minμέγιστηυποπίεση 75kPA (10,9 psi) | - | |
| Σύνδεση πεπιεσμένου αέρα | - | Εύκαμπτος σωλήνας πεπιεσμένου αέρα εξωτερική διάμετρος 6 mm(0,24") | Εύκαμπτος σωλήνας πεπιεσμένου αέρα εξωτερική διάμετρος 6 mm(0,24") | |
| Πεπιεσμένος αέρας | - | Πίεση εισόδου 400 - 600 kPA(58-87 psi) ξηρού πεπιεσμένου αέρα, χωρίς πρόσμειξηλαδιού | Πίεση εισόδου 400 - 600 kPA(58-87 psi) χωρίς πρόσμειξηλαδιού, ξηρός πεπιεσμένος αέρας ή άζωτο N2 | |
| Ποσότητα αέρα | - | περίπτου 0-18λίτρα/λεπτό στα6 bar | ||
Μηνύματα και άρση σφαλμάτων
| Μήνυμα/Σύμπτωμα Πιθανή αιτίο | Μέτρα προς αντιμετώπτιση | |
| Ένδειξη «- - -» | ■ Το εργαλείο δεν αναγνωρίστηκε■ Εργαλείο ελαττωματικό | ■ Ελέγξτε τη σύνδεση του εργαλείου στη συσκευή■ Ελέγξτε το συνδεδεμένο εργαλείο |
| Καμία λειτουργία οθόνης οθόνη σβηστή | ■ Δεν υπάρχει τάση δικτύου | ■ Ανοίξτε το διακόπτη του ρεύματος■ Ελέγξτε την τάση του δικτύου■ Ελέγξτε την ασφάλεια της συσκευής |
| OFFΤο κανάλι δεν μπορεί να ενεργοποιηθεί | ■ Απενεργοποίηση υπερφόρτωσης■ Κανάλι απενεργοποιημένο | ■ Μπορεί να λειτουργήσει μόνο ένα έμβολο. |
| WXD 2:Κανένα κενό στο εργαλείο αποκόλλησης | ■ Κενό μη συνδεδεμένο■ Ακροφύσιο αποκόλλησης φραγμένο■ Πεπιεσμένος αέρας μη συνδεδεμένος ή λάθος συνδεδεμένος | ■ Συνδέστε τον εύκαμπτο σωλήνα κενού στη σύνδεση κενού■ Συντηρήστε το ακροφύσιο αποκόλλησης με το εργαλείο καθαρισμού■ Συνδέστε ή ελέγξτε τον πεπιεσμένο αέρα στη σύνδεση πεπιεσμένου αέρα |
| WXD 2:Ανεπαρκές κενό στο εργαλείο αποκόλλησης | ■ Κασέτα φίλτρου στο εργαλείο αποκόλλησης γεμάτη■ Κύριο φίλτρο στο σταθμό συγκόλλησης γεμάτο | ■ Αλλάξτε την κασέτα φίλτρου στο εργαλείο αποκόλλησης■ Αλλάξτε το ένθετο του κύριου φίλτρου στο σταθμό συγκόλλησης5 87 657 |
| WXA 2:καθόλου αέρας στο έμβολο θερμού αέρα | ■ Εύκαμπτος σωλήνας αέρα μη συνδεδεμένος■ Πεπιεσμένος αέρας μη συνδεδεμένος ή λάθος συνδεδεμένος | ■ Συνδέστε ή ελέγξτε τον πεπιεσμένο αέρα στη σύνδεση πεπιεσμένου αέρα■ Συνδέστε ή ελέγξτε τον εύκαμπτο σωλήνα αέρα από το έμβολο στο WXA 2 |
| θύρα διεπαφής πίσωκαμία λειτουργία με Zero Smog/WHP/PC/WFV 60A | ■ Έξοδος ρομπότ τρυθμισμένη στο Stop/Go | ■ Απενεργοποιήστε τη λειτουργί“Stop & Go”;‘Η χρησιμοποιήστε την μπροστινή θύρα διεπαφής RS 232 |
| θύρα διεπαφής μπροστάκαμία λειτουργία με Zero Smog/WHP/PC/WFV 60A |
Σύμβολα
Προσοχή!
Διαβάστε τις οδηγίες χειρισμού!
Πριν από την εκτέλεση κάθε εργασίας στη συσκευή τραβάτε πάντοτε το φις από την πρίζα του ρεύματος.
ESD συμβατός σχεδιασμός και ESD συμβατή θέση εργασίας
Εξίσωση δυναμικού
Σήμα CE
Ασφάλεια
Μετασχηματιστής ασφαλείας
Συγκόλληση
Αποκόλληση
Καυτός αέρας
Απόσυρση
Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον. Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής, τα φίλτρα ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της χώρας σας.
Γνήσια Δήλωση πιστότητας
Οι σταθμοί συγκόλλησης WX1, WX2
σταθμός αποκόλλησης WXD 2
Σταθμός θερμού αέρα WXA 2
Εργαλείο WXP 65, WXP 120, WXP 200, WXMP, WXMT
Δηλώνουμε, ότι τα χαρακτηρισμένα προϊόντα πληρούν τις διατάξεις των ακόλουθων οδηγιών: 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)
Εφαρμοσμένα εναρμονισμένα πρότυπα:
DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10
Τεχνικός Διευθυντής Διευθύνων Σύμβουλος
Εξουσιοδοτημένος για την κατάρτιση του τεχνικού φακέλου.
Weller Tools GmbH
