| Termék típusa | Forrasztó/deszóldáló/forrólevegős állomás |
| Márka | Weller |
| Modell | WX 2010 |
| Méretek (H x Sz x M) | 170 x 151 x 130 mm |
| Súly | Körülbelül 3,2 kg |
| Tápellátás | 230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz |
| Felvett teljesítmény | 200 W (max. 255 W) |
| Védelmi osztály | I, antisztatikus ház |
| Védelem | T2 A (230 V), T4 A (120 V) |
| Hőmérséklet tartomány | 100 - 450 °C (max. 550 °C szerszámtól függően) |
| Hőmérséklet pontosság | ± 9 °C |
| Hőmérséklet stabilitás | ± 2 °C |
| Potenciál kiegyenlítés | A hátoldalon lévő 3,5 mm jack aljzaton keresztül |
| Interfész | Elől USB, hátul RS232, robot kimenet |
| Levegőfogyasztás (vákuum) | 35 l/perc, max. vákuum 75 kPa |
| Sűrített levegő áramlás | 0 - 18 l/perc 6 bar esetén |
| Fő funkciók | Forrasztás, deszóldálás, forró levegő |
| Karbantartás és tisztítás | Tisztítsa meg a panelt ruhával, cserélje ki a szűrőket, tisztítsa meg a fúvókákat melegen |
| Biztonság | Elektromos áramütés, égési sérülések, ESD, automatikus kikapcsolás utasításai |
| Alkatrészek és javíthatóság | Forrasztócsúcsok, fúvókák, szűrők, patronok; javítás Weller által jóváhagyott személyzet által |
| Garancia | 12 hónap |
Gyakran ismételt kérdések - WX 2010 Weller
Felhasználói kérdések a következőről WX 2010 Weller
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hegesztőgép PDF formátumban ingyenesen! Találja meg kézikönyvét WX 2010 - Weller és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WX 2010 márka Weller.
HASZNÁLATI ÚTMUTATÓ WX 2010 Weller
HU Eredeti használati utasítás fordítása

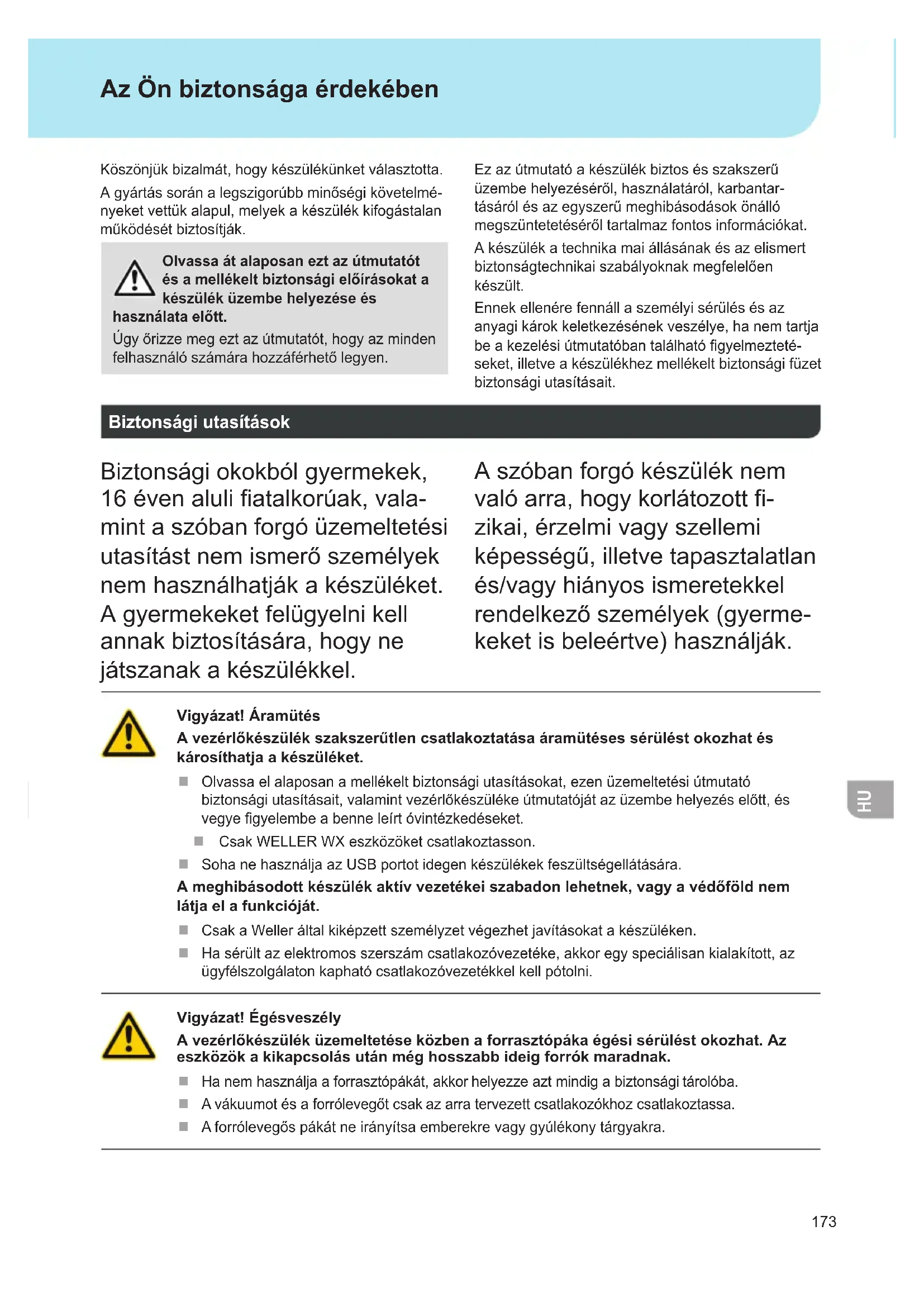

Köszönjük bizalmát, hogy készülékünket választotta. A gyártás során a legszigorúbb minőségi követelményeket vettük alapul, melyek a készülék kifogástalan működését biztosítják.
Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági előírásokat a készülék üzembe helyezése és
használata előtt.
Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen.
Ez az útmutató a készülék biztos és szakszerű üzembe helyezéséről, használatáról, karbantar-tásáról és az egyszerű meghibásodások önálló megszüntetetéséről tartalmaz fontos információkat.
A készülék a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült.
Ennek ellenére fennáll a személyi sérülés és az anyagi károk keletkezésének veszélye, ha nem tartja be a kezelési útmutatóban található figyelmeztetéseket, illetve a készülékhez mellékelt biztonsági füzet biztonsági utasításait.
Biztonsági utasítások
Biztonsági okokból gyermekek, 16 éven aluli fiatallkorúak, valamint a szóban forgó üzemeltetési utasítást nem ismerő személyek nem használhatják a készüléket. A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel.
A szóban forgó készülék nem való arra, hogy korlátozott fizikai, érzelmi vagy szellemi képességű, illetve tapasztalatlan és/vagy hiányos ismeretekkel rendelkező személyek (gyermekeket is beleértve) használják.
Vigyázat! Áramütés
A vezérlőkészülék szakszerűtlen csatlakoztatása áramütéses sérülést okozhat és károsíthatja a készüléket.
Olvassa el alaposan a mellékelt biztonsági utasításokat, ezen üzemeltetési útmutató biztonsági utasításait, valamint vezérlőkészüléke útmutatóját az üzembe helyezés előtt, és vegye figyelembe a benne leírt óvintézkedéseket.
Csak WELLER WX eszközöket csatlakoztasson.
Soha ne használja az USB portot idegen készülékek feszültségellátására.
A meghibásodott készülék aktiv vezetékei szabadon lehetnek, vagy a védőföld nem látja el a funkcióját.
Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken.
Ha sérült az elektromos szerszám csatlakozóvezetéke, akkor egy speciálisan kialakított, az ügyfélszolgálaton kapható csatlakozóvezetékkel kell pótolni.
Vigyázat! Égésveszély
A vezérlőkészülék üzemeltetése közben a forrasztópáka égési sérülést okozhat. Az eszközök a kikapcsolás után még hosszabb ideig forrók maradnak.
Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba.
A vákuumot és a forrólevegőt csak az arra tervezett csatlakozókhoz csatlakoztassa.
A forrólevegős pákát ne irányítsa emberekre vagy gyúlékony tárgyakra.
Rendeltetésszerű használat
Tápegység WELLER WX forrasztóeszközökhöz. A forrasztó/kiforrasztó/forrólevegős állomást kizárólag a használati útmutatóban megadott forrasztási és kiforrasztási célokra használja, az itt megadott feltételek szerint.
Éghető gázokat vagy folyadékokat tilos elszívni.
A készülék csak kifogástalanul behelyezett és arra tervezett szűrőkartusokkal üzemeltesse.
Cserélje ki a tele levő szűrőkartusokat.
A készüléket csak belső helyiségekben használja. Óvja nedvességtől és közvetlen napsugárzástól.
A készülék rendeltetésszerű használata magában foglalja azt is, hogy
Ön betartja az útmutatóban foglaltakat,
Ön minden további kísérő dokumentációt figyelembe vesz,
Ön betartja az alkalmazás helyén érvényes nemzeti balesetvédelmi előírásokat.
A készüléken önhatalmúlag végzett módosításokért a gyártó nem vállal felelősséget.
Felhasználói csoportok
A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek.
| Munkafolyamat Felhasználói csoportok | |
| A forrasztási paraméterek előírásai Műszaki képzettségű szakszemélyzet | |
| Elektromos alkatrészek cseréje Villamos szakember | |
| A karbantartási időintervallumok előírásai Biztonsági szakember | |
| KezelésSzűrőcsere | Laikusok |
| KezelésSzűrőcsereElektromos alkatrészek cseréje | Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett |
A készülék üzembe helyezése
Figyelem!
Vegye figyelembe a csatlakoztatott készülékek mindenkori üzemeltetési útmutatóját.
A készüléket az „Üzembe helyezés“ fejezetben leírtak alapján helyezze üzembe.
Ellenőrizze, hogy megegyezik-e a há- lózati feszültség a típustábla adataival.
Csak kikapcsolt állapotban csatlakoztassa a készüléket a csatlakozó aljzatba.
A készülék bekapcsolása után a mikroprocesszor elvégzi az öntesztet és kiolvassa a szerszámban tárolt paraméter értékeket.
A páka előírt és rögzített hőmérséklete szintén el lesz tárolva. A hőmérséklet tényleges értéke az előírt hőmérséklet értékéig emelkedik (= a forrasztópáka fűtése folyamatban).
WXA 2: A Nitrogén N2 csökkenti az oxidációt és a folyasztószer hosszabban aktív marad. A kereske-delemben acél palackokban kapható N2 nitrogént ajánljuk. A palackot fel kell szerelni 0 - 10 bar-os nyomáscsökkentővel.
Forrasztás és kiforrasztás
A forrasztást a csatlakoztatott forrasztópáka üzemeltetési útmutatójában leírtak szerint végezze el.
A pákahegyek kezelése
Az első felfűtéskor a szelektív és cinezhető forrasztócsúcsot nedvesítse meg forraszanyaggal. Ez eltávolítja a tárolás folyamán kialakult oxidréteget és szennyeződéseket a pákahegyről.
A forrasztás szüneteiben és a forrasztópáka letétele előtt ügyeljen arra, hogy a forrasztócsúcs jól be legyen kene forraszanyaggal.
■ Ne használjon túl agresszív folyasztószert.
■ Mindig ügyeljen a forrasztócsúcsok helyes illeszkedésére.
A munkahömérsékletet a lehető legalacsonyabbra válassza.
Válassza a lehető legnagyobb pákahegyet az alkalmazáshoz.
Ökölszabály: kb. akkorát, mint a forrasztási pont
Gondoskodjon a forrasztócsúcs és a forrasztási hely közötti nagy felületű hőátadásról azáltal, hogy jól beónozza a forrasztócsúcsot.
Hosszabb munkaszünetek idejére kapcsolja ki a forrasztóberendezést, vagy használja a Weller-funkciót a hömérséklet csökkentésére.
- Ónozza be a forrasztócsúcsot, mielőtt a forrasztópákát hosszabb időre leteszi.
A forraszanyagot közvetlenül a forrasztási helyre adagolja, ne a forrasztócsúcsra.
A forrasztócsúcsokat a hozzá tartozó szerszámmal cserélje.
■ Ne fejtsen ki mechanikai erőt a forrasztócsúcsra.
Figyelmeztetés
A vezérlőkészüléket közepes méretű forrasztócsúcshoz szabályozták be. A forrasztócsúcsok cseréje vagy más csúcsformák használata eltéréseket okozhat.
WX 2, WXD 2, WXA 2: Túlterhelésvédelem (255 W)
A WX állomás túlterhelésének elkerülése érdekében a két csatorna 255 wattnál nagyobb együttes szerszámteljesítménye esetén az egyik csatorna automatikusan lekapcsol (Auto Off).
Ezen kívül az alábbi szerszám-kombinációk csatlakoztatása esetén történik túlterhelés miatti lekapcsolás: pl.:
- 2 db WXHP 120 fütölap
- Egy WXHP 120 fütőlap és egy WXDP 120 vagy WXDV 120 kiforrasztópáka
Feszültségkiegyenlítő hüvely
A 3,5 mm-es kapcsolóérintkezős hüvely különböző bekötéseivel 4 változat lehetséges:
| a Közvetlen földelés csatlakozódugó nélkül (szállítási állapot). |
| b Feszültségkiegyenlítő hüvelycsatlakozódugóval, kiegyenlítő vezeték a középső érintkezőn. |
| c Potenciálmentes csatlakozódugóval |
| d Közvetlen földelés csatlakozódugóval és beforrasztott ellenállással. Földelés a választott ellenálláson keresztül. |
Firmware frissítés végrehajtása
Figyelmeztetés
A firmware frissítés ideje alatt a munkaállomást nem szabad kikapcsolni.
-
Kapcsolja ki az állomást.
-
Dugja be az USB tárolót az USB csatlakozóba.
- Kapcsolja be az állomást.
A firmware frissítés automatikusan lefut. Amennyiben a munkaállomáson újabb verziójú firmware van telepítve, akkor ez nem lesz módosítva.
Ápolás és karbantartás
Vigyázat!
Mielött bármilyen munkához kezd a gépen, áramtalanítsa (húzza ki a konnektorból)!
Tisztítsa meg a kezelőpanelt arra alkalmas tisztítókendővel, ha az elszennyeződött.
Zárja le a nem használt csatlakozókat zárósapkával.
Vigyázat! Égésveszély
A forrasztócsúcs cseréjét csak hideg állapotban végezze.
A szívófúvókák cseréjét és tisztítását csak forró állapotban végezze megfelelő szerszámmal.
A forrólevegő-fúvókákat csak megfelelő szerszámmal cserélje.
Az óngyűjtő tartályt csak hideg állapotban tisztítsa és cserélje.
Szüröcsere
Rendszeresen ellenőrizze a vákuum fő szűrőjének tisztaságát, és ha szükséges cserélje ki.
Vigyázat!
Ha szűrő nélkül dolgozik a vákuumegységgel, akkor az tönkremehet.
A forrasztás megkezdése előtt ellenőrizze, hogy be van-e helyezve a fő szűrő!
A szennyezett szűrőket veszélyes hulladékként kell kezelni.
A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.
Viseljen megfelelő védőfelszerelést.
Vigyázat!
Csak eredeti WELLER alkatrészeket használjon.
Garancia
A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére.
Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki.
A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat.
A müszaki változtatások jogát fenntartjuk!
További információkért kérjük, látogasson el a weboldalra www.weller-tools.com.
Készenléti hőfok
Menü előhívása ▶ Szerszámparaméter
A forrasztópákák markolatba épített használati felismeréssel (szenzorral) rendelkeznek, amely a forrasztópáka hűtési folyamatát automatikusan szabályozza.
A hömérséklet-lekapcsolás után automatikusan a készenléti hömérséklet lesz beállítva.
Készenléti idő (hőmérséklet-lekapcsolás)
Menü előhívása ▶ Szerszámparaméter
Ha nem használja a forrasztóeszközt, akkor a beállított standby (készenléti) idő elteltével a hőmérséklet a standby (készenléti) hőmérsékletre csökken. A kijelzőn „Standby” („Készenléti üzemmód”) jelenik meg.
Az kezelögomb megnyomásával a készenléti állapot befejeződik. A pákába integrált szenzor felismeri az állapotváltozást és kikapcsolja a készenléti állapotot, miután a páka meg lesz mozdítva.
Opció Leírás
| OFF készenléti idő ki van kapcsolva(gyári beállítás) | |
| 1-999 min | készenléti idő , egyénileg beállítható |
| --- Az eszköz nincs alátámasztva. | |
AUTO-KI idő (automatikus kikapcsolási idő)
Menü előhívása ▶ Szerszámparaméter
Amikor nem használja a forrasztópákát, az AUTO-OFF idő eltelte után a forrasztópáka fűtése lekapcsol.
A hömérséklet-lekapcsolás a beállított készen- léti funkciótól függetlenül megtörténik. A tény- leges hömérséklet villogva kerül kijelzésre és a maradványhő kijelzésére szolgál. A kijelzőn megjelenik a „AUTO-OFF“ felirat.
Opció Leírás
| OFF az AUTO-OFF funkció ki van kapcsolva (gyári beállítás) | |
| 1-999 min | az AUTO-OFF idő egyénileg beállítható. |
Érzékenység
Menü előhívása ▶ Szerszámparaméter
Opció Leírás
Alacsony Nem Érzékeny – erős (hosszú) mozdulatra reagál
Normál Normál (gyári beállítás)
Magas Érzékeny - könnyed (rövid) mozdulatra reagál
--- Az eszköz nincs alátámasztva.
Forrólevegő max. időtartama WXHAP 200
Menü előhívása ▶ Szerszámparaméter
A WXHAP 200 forrólevegő-áramának bekapcsolási ideje 1 másodperces lépésközzel 0 - 300 másodperc közé korlátozható. A gyári beállítás 0 másodperc („OFF“), azaz a légáram addig aktív, míg a forrólevegős páka gombját vagy az opcionális lábkapcsolót nyomva tartja.
Opció Leírás
| OFF nincs | meghatározott időtartam(gyári beállítás) |
| 1-300 s egyenként beállítható | |
Offszet (Hőmérséklet-Offszet)
Menü előhívása
Szerszámparaméter
A tényleges forrasztócsúcs-hőmérséklet egy hőmérséklet-eltérési érték bevitelével ± 40 °C-kal (± 72 °F) módosítható.
Teljesítmény
Menü előhívása
Szerszámparaméter
Ez a funkció meghatározza a forrasztópáka felfűtési jelleggörbéjét a beállított pákahőmérséklet eléréséhez.
| Opció Leírás |
| Normál hozzáigazított (közepes) felfütés(gyári beállítás) |
| Minimum lassú felfütés |
| Maximum gyors felfütés |
Billentyűzár WXHAP 200
Menü előhívása
Szerszámparaméter
Ezzel a funkcióval a WXHAP 200 páka gyárilag beállított billentyűműködési módja módosítható.
| Opció Leírás | |
| OFF – | |
| ON A WXHAP 200 az első billentyűnyomásra bekapcsol, a következő billentyűnyomásra kikapcsol. | |
Folyamatablak
Menü előhívása
Szerszámparaméter
A folyamatablakban beállított hömérséklet- tartomány meghatározza a potenciálmentes kapcsolási kimeneti jelek jellegét.
Állandó világítás jelenti a kiválasztott hömérséklet elérését, ill. ahőmérséklet tartását a megadott folyamatablakon belül.
Figyelmeztetés
A villogás a rendszer felfűtését, ill. a hőmérséklet folyamatablakon kívüli értékét jelzi.
A LED körlámpával (pl. WXDP 120) felszerelt pákáknál a folyamatablakot a LED körlámpák világítási viszonyai határozzák meg.
Nyelv
Menü előhívása
omás paraméter
| CHN | 中文 |
| DEN Dansk | |
| ENG | English |
| ESP Español | |
| FIN | Suomi |
Hőmérséklet-verzió °C/°F (hőmérsékletegység)
Menü előhívása
omás paraméter
Opció Leírás
| °C | Celsius |
| °F | Fahrenheit |
Jelszó (reteszelési funkció)
A reteszelés bekapcsolása után a forrasztóberendezésen csak a rögzített hőmérséklet gombok működnek. A többi beállítás csak a javítóállomás kireteszelése után módosítható ismét.
Figyelmeztetés
Amennyiben csak egy hőmérsékletet kíván engedélyezni, az kezelőgombokat (rögzített hőmérséklet gombok) azonos hőmérsékletértékre kell beállítani.
A forrasztóberendezés reteszelése:
Állítsa be a kívánt háromjegyű reteszelési kódot (001-999 között) a forgó-kiválasztó kerékkel.
A reteszelés aktív (a kijelzön egy lakat látható).
Menü előhívása ▶ Állomás paraméter
A forrasztóberendezés reteszelésének feloldása
- Paramétermenü előhívása. Amennyiben a reteszelés aktív, a jelszó-menüpont automatikusan megnyílik. A kijelzőn megjelenik három csillag (**).
- Állítsa be a háromjegyű reteszelési kódot a forgó-kiválasztó kerékkel.
- Hagyja jóvá a kódot a bevitel gombbal.
Elfelejtette a kódot?
Kérjük, forduljon ügyfélszolgálatunkhoz: technical-service@weller-tools.com
Előremenő vákuum csak a WXD 2 típusnál
A szivattyú idő előtti bekapcsolásának meg- akadályozására vagy a forrasztóállomás előírt előmelegítési idejének biztosítására beállítható a bekapcsolás késleltetése funkció
Menü előhívása ▶ Állomás paraméter
| Opció Leírás | |
| 0 sec OFF | az előremenő vákuum funkció kikapcsolva (gyári beállítás) |
| 1-10 sec | ON: az előremenő vákuum ideje egyénileg |
Vákuum utánfutása WXD 2 típusnál
A kiforrasztópáka eltömődésének megakadályozására beállítható a vákuum utánfutási ideje.
Menü előhívása ▶ Állomás paraméter
| Opció Leírás | |
| 0 sec OFF: a vákuum utánfutása funkció kikapcsolva (gyári beállítás) | |
| 1-10 sec | ON: a vákuum utánfutási ideje egyéni-leg beállítható |
Gomb hangjelzés be/ki
Opció Leírás
ON Bekapcsolva
OFF Kikapcsolva
Menü előhívása ▶ Állomás paraméter
Robotkimenet
Menü előhívása ▶ Állomás paraméter
A robotkimenet a készülék hátoldalán található.
WX 1: OFF - ON - ZeroSmog - Stop&Go
WX 2 / WXD 2: OFF- Bal - Jobb - Bal & Jobb - ZeroSmog - Stop&Go
Opció Leírás
| Bal bal oldali szerszámcsatorna (gyári beállítás) | |
| Jobb jobb oldali szerszámcsatorna | |
| Bal & Jobb mindkét szerszámcsatorna | |
| ZeroSmog A hátsó potenciálmentes kapcsolókimenet szerszám használatakor zár. Opcionális adapterrel (WX HUB) bizonyos Zero Smog készülékek csatlakoztathatók. A hátoldalon lévő RS 232 interfész továbbra is működőképes.A kapcsolókimenet nyitva van Standby, AUTO-OFF, OFF esetén, vagy ha nincs szerszám csatlakoztatva. | |
| Stop&Go A hátsó RS 232 interfész egy optikai továbbító csatlakoztatására való, amelynek segítségével fényvezetőn át egy KHE/KHP kapcsolható.Szerszám használata esetén a kimenet aktiválódik. Emellett a potenciálmentes kapcsolókimenet zárása is megtörténik. A kimenet ki van kapcsolva Standby, AUTO-OFF, OFF esetén, vagy ha nincs szerszám csatlakoztatva. |
REAR
RJ-Socket
max. 50 V / 20 mA
Figyelmeztetés
Amennyiben a robot elérte a munkahömér sékletet, a kijelzön egy – ok – jelenik meg. Zero Smog + Stop&Go esetén nem
Lábkapcsolót (csak a WXD 2 típusnál + WXA 2)
Menü előhívása ▶ Állomás paraméter
A szivattyú idő előtti bekapcsolásának meg- akadályozására vagy a forrasztóállomás előírt előmelegítési idejének biztosítására beállítható a bekapcsolás késleltetése funkció
Opció Leírás
OFF kikapcsolva
| ON bekapcsolva A RS232 portot lábkapcsoló bemenetként konfigurálja a rendszer a légáram aktiválásához. |
Kiegészítő eszköz csatlakoztatása
Vegye figyelembe az áttekintő ábrákat.
Kiegészítő eszközöket a forrasztóberendezés előlapján található csatlakozóhoz és/vagy a hátoldali csatlakozóhoz lehet csatlakoztatni.
A forrasztóberendezés automatikusan felismeri, milyen kiegészítő eszköz van csatlakoztatva. Ezt aforrasztóberendezés a bal (elülső csatlakozó) vagy a jobb (hátsó csatlakozó) oldalon jelzi ki egy szimbólummal vagy a csatlakoztatott kiegészítő eszköz nevével.
Kiegészítő eszközök paraméterei beállítása
- Válassza ki a kiegészítő eszközt a kiegészítő eszköz gombbal (elöl/hátul).
A kijelzön megjelenik a beállítható paraméter (pl. fordulatszám). - Állítsa be a kívánt értéket a forgó-kiválasztó kerékkel.
- Hagyja jóvá az értéket a bevitel gombbal.
| Forrasztó Forrasztó kiforrasztó | berendezések | Forrólevegős állomás | ||
| WX 1 WX 2 WXD | 2 WXA 2 | |||
| Méretek H x Sz x M 170 x 15 | 1 x 130 mm6,69 x 5,94 x 5,12 inch | |||
| Tömeg ca. 3,2 kg ca. 3,2 kg | ca. 3,8 kg ca. 3,8 kg | |||
| Hálózati feszültség 230 V, 50 | Hz / 120 V, 60 Hz / 100 V 50/60 Hz | |||
| Teljesítményfelvétel 200 W 200 | W (255 W) 200 | W (255 W) 200 W | (255 W) | |
| Érintésvédelmi osztály I, antisztatikus házIII, Forrasztószerszám | ||||
| Biztosíték T2 A (230 V) | T4 A (120 V) | |||
| Hőmérséklet-tartomány Celsius: 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)A szabályozható hőmérséklettartomány a szerszámtól függ. | ||||
| Hőmérséklet-pontosság | ± 9 °C± 17 °F | |||
| Hőmérséklet-stabilitás | ± 2 °C± 4 °F | |||
| Feszültségkiegyenlítő hüvely | 3,5 mm-es kapcsolókilincs-hüvelyen keresztül a készülék hátoldalán. | |||
| Kezelőpanel | 255 x 128 dots / Háttérvilágítás | |||
| Interfész | A vezérlőkészülék előlapján USB csatlakozó található a firmware frissítéshez, paraméterezéshez, felügyelethez és adatnaplózáshoz (WX-Monitor szoftverrel). | |||
| Levegőfogyasztás | - | 35 l / minmax. vákuum 75kPA (10,9 psi) | - | |
| Sűrítettlevegő-csatlakozó | - | sűrített levegő-tömlőkülső átmérőjű6 mm (0,24") | sűrített levegő-tömlőkülső átmérőjű6 mm (0,24") | |
| sűrített levegő | - | 400 - 600kPA bemenetinyomású(58-87 psi) olaj-mentes, szárazsűrített levegő | 400 - 600kPA bemenetinyomású(58-87 psi) olaj-mentes, szárazsűrített levegő,vagy nitrogén(N2) | |
| Levegőmennyiség | - | kb. 0-18 l/ min 6bar esetén | ||
Hibaüzenetek és hibaelhárítás
| Jelzés/tünet Lehetséges ok Hibaelhárító intézkedések | ||
| Kijelző „--“ | A szerszám nem lett felismerveA szerszám meghibásodott | Ellenőrizze a szerszámcsatlakozását a készülékhezEllenőrizze a csatlakoztatott szerszámot |
| A kijelző nem működik a kijelző ki van kapcsolva | Nincs hálózati feszültség | Kapcsolja be a hálózatikapcsolótEllenőrizze a hálózatifeszültségetEllenőrizze a készülék biztosítékát |
| OFFA csatorna nem kapcsolható be | TúlterhelésvédelemCsatorna kikapcsolva | Csak egy páka használható. |
| WXD 2:A kiforrasztószerszámon nincs vákuum | A vákuum nincs csatlakoztatvaA kiforrasztófúvóka eltömődöttA sűrített levegő nincs csatlakoztatva vagy a csatlakoztatás hibás | Csatlakoztassa avákuumtömlőt avákuumcsatlakozóraTartsa karban tisztító szerszámmal akiforrasztófúvókátCsatlakoztassa a sűrített levegőt a sűrítettlevegő-csatlakozóra vagy ellenőrizze a csatlakozást |
| WXD 2:A kiforrasztószerszámon nem elegendő a vákuum | A kiforrasztószerszámszűrőpatrona megteltA forrasztóállomásszűrőpatrona megtelt | Cserélje ki akiforrasztószerszámszűrőpatronátCserélje ki a forrasztóállomásfőszűrőjének betétét5 87 657 |
| WXA 2:A forrólevegős pákánál nincs levegő | Levegőtömlő nincs csatlakoztatvaA sűrített levegő nincs csatlakoztatva vagy a csatlakoztatás hibás | Csatlakoztassa a sűrített levegőt a sűrítettlevegő-csatlakozóra vagy ellenőrizze a csatlakozástCsatlakoztassa a légtömlőt a WXA 2 készülékre, vagy ellenőrizze a csatlakozást |
| csatlakozó hátulZero Smog/ WHP/PC/ WFV 60A típusnál ez a funkció nincs | Robotkimenet Stop/Go-ra van állítva | A Stop & Go funkció aktiválás Vagy az elülső RS 232 interfész használata |
| csatlakozó előlZero Smog/ WHP/PC/ WFV 60A típusnál ez a funkció nincs | ||
Szimbólumok
Figyelem!
Olvassa el a kezelési útmutatót!
A készüléken való munkavégzés elött mindig húzza ki a csatlakozó dugót a csatlakozó aljzatból.
Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely
Feszültségkiegyenlítő hüvely
CE-jelölés
Biztosíték
Biztonsági transzformátor
Forrasztás
Kiforrasztás
Forrólevegő
Ártalmatlanítás
Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani. A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.
Eredeti megfelelőségi nyilatkozat
Forrasztó
WX1,
WX2
kiforrasztó berendezések WXD 2
Forrólevegős állomás WXA 2
Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait:
2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)
Alkalmazott harmonizált szabványok:
DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10
A müszaki dokumentáció összeállítására jogosult személy.
Weller Tools GmbH
