WX 2010 - Hitsauskone Weller - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi WX 2010 Weller PDF-muodossa.
| Tuotetyyppi | Juotos-/purkaus-/kuumailma-asema |
| Merkki | Weller |
| Malli | WX 2010 |
| Mitat (P x L x K) | 170 x 151 x 130 mm |
| Paino | Noin 3,2 kg |
| Virtalähde | 230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz |
| Ottoteho | 200 W (255 W max) |
| Suojausluokka | I, antistaattinen kotelo |
| Suojaus | T2 A (230 V), T4 A (120 V) |
| Lämpötila-alue | 100 - 450 °C (550 °C max työkalusta riippuen) |
| Lämpötilan tarkkuus | ± 9 °C |
| Lämpötilan vakaus | ± 2 °C |
| Potentiaalintasaus | Takana olevan 3,5 mm:n jack-liitännän kautta |
| Liitäntä | Edessä USB, takana RS232, robottilähtö |
| Ilman kulutus (tyhjiö) | 35 l/min, max alipaine 75 kPa |
| Paineilman virtaus | 0 - 18 l/min 6 baarilla |
| Päätoiminnot | Juotto, purku, kuumailma |
| Huolto ja puhdistus | Puhdista paneeli liinalla, vaihda suodatin, puhdista suuttimet kuumana |
| Turvallisuus | Sähköiskun, palovammojen, ESD:n ja automaattisen katkaisun ohjeet |
| Varaosat ja korjattavuus | Kärjet, suuttimet, suodattimet, patruunat; korjaus valtuutetun Weller-henkilöstön toimesta |
| Takuu | 12 kuukautta |
Usein kysytyt kysymykset - WX 2010 Weller
Käyttäjien kysymyksiä aiheesta WX 2010 Weller
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Hitsauskone PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi WX 2010 - Weller ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. WX 2010 merkiltä Weller.
KÄYTTÖOHJE WX 2010 Weller
FI Alkuperäisten ohjeiden käännös

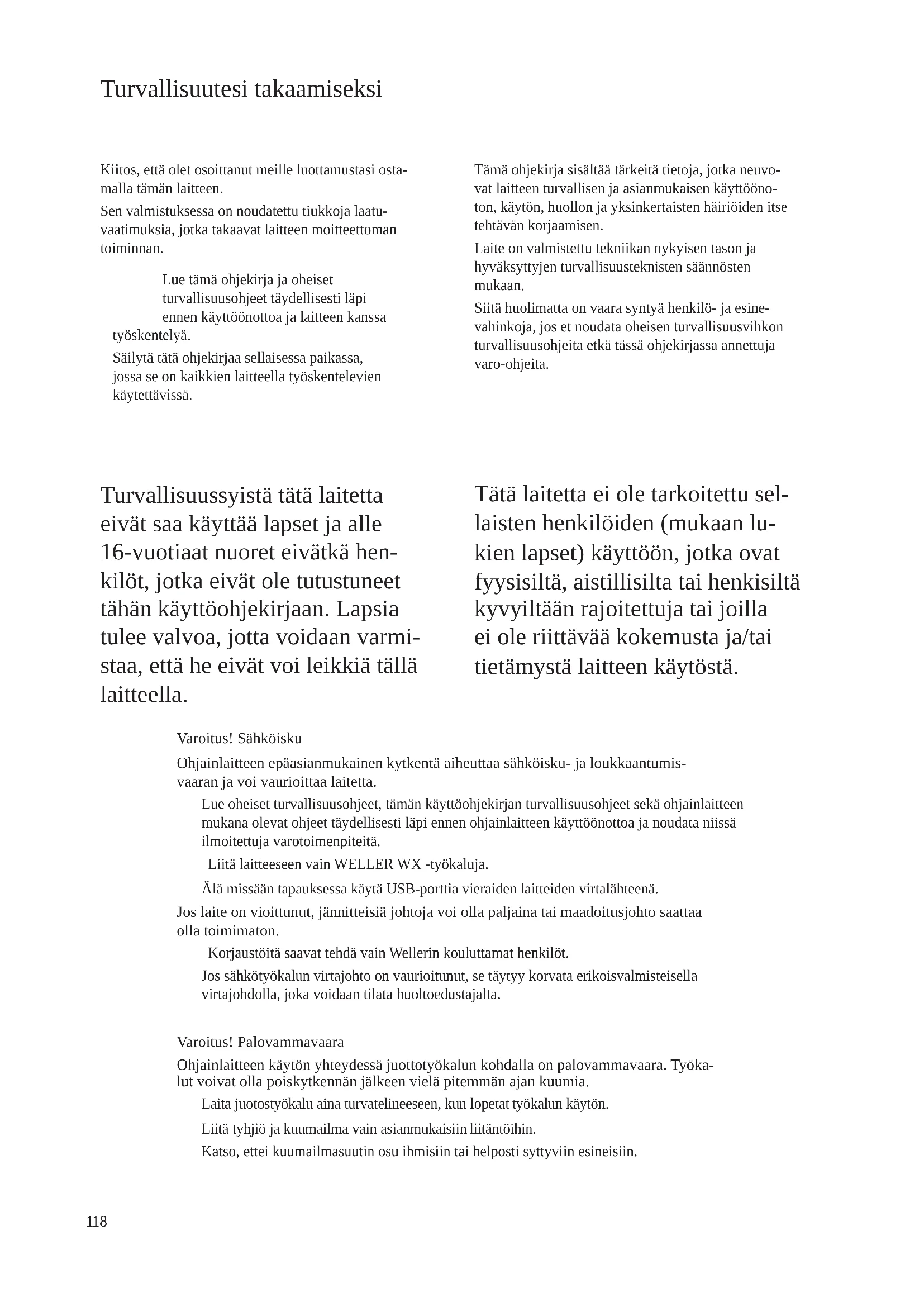

Turvallisuutesi takaamiseksi
Kiitos, että olet osoittanut meille luottamustasi ostamalla tämän laitteen.
Sen valmistuksessa on noudatettu tiukkoja laatu-vaatimuksia, jotka takaavat laitteen moitteettoman toiminnan.
Lue tämä ohjekirja ja oheiset turvallisuusohjeet täydellisesti läpi ennen käyttöönottoa ja laitteen kanssa työskentelyä.
Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä.
Tämä ohjekirja sisältää tärkeitä tietoja, jotka neuvovat laitteen turvallisen ja asianmukaisen käyttöönoton, käytön, huollon ja yksinkertaisten häiriöiden itse tehtävän korjaamisen.
Laite on valmistettu tekniikan nykyisen tason ja hyväksyttyjen turvallisuusteknisten säännösten mukaan.
Siitä huolimatta on vaara syntyä henkilö- ja esinevahinkoja, jos et noudata oheisen turvallisuusvihkon turvallisuusohjeita etkä tässä ohjekirjassa annettuja varo-ohjeita.
Turvallisuussyistä tätä laitetta eivät saa käyttää lapset ja alle 16-vuotiaat nuoret eivätkä henkilöt, jotka eivät ole tutustuneet tähän käyttöohjekirjaan. Lapsia tulee valvoa, jotta voidaan varmistaa, että he eivät voi leikkiä tällä laitteella.
Tätä laitetta ei ole tarkoitettu sel- laisten henkilöiden (mukaan lu- kien lapset) käyttöön, jotka ovat fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitettuja tai joilla ei ole riittävää kokemusta ja/tai tietämystä laitteen käytöstä.
Varoitus! Sähköisku
Ohjainlaitteen epäasianmukainen kytkentä aiheuttaa sähköisku- ja loukkaantumis-vaaran ja voi vaurioittaa laitetta.
Lue oheiset turvallisuusohjeet, tämän käyttöohjekirjan turvallisuusohjeet sekä ohjainlaitteen mukana olevat ohjeet täydellisesti läpi ennen ohjainlaitteen käyttöönottoa ja noudata niissä ilmoitettuja varotoimenpiteitä.
Liitä laitteeseen vain WELLER WX -työkaluja.
Älä missään tapauksessa käytä USB-porttia vieraiden laitteiden virtalähteenä.
Jos laite on vioittunut, jännitteisiä johtoja voi olla paljaina tai maadoitusjohto saattaa olla toimimaton.
Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt.
Jos sähkötyökalun virtajohto on vaurioitunut, se täytyy korvata erikoisvalmisteisella virtajohdolla, joka voidaan tilata huoltoedustajalta.
Varoitus! Palovammavaara
Ohjainlaitteen käytön yhteydessä juottotyökalun kohdalla on palovammavaara. Työkalut voivat olla poiskytkennän jälkeen vielä pitemmän ajan kuumia.
Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön.
Liitä tyhjiö ja kuumailma vain asianmukaisiin liitäntöihin.
Katso, ettei kuumailmasuutin osu ihmisiin tai helposti syttyviin esineisiin.
Tarkoituksenmukainen Käyttö
Syöttöyksikkö WELLER WX -juotostyökaluille. Käytä juotosasemaa / juotosten irrotusasemaa / kuumailma-asemaa yksinomaan käyttöohjekirjassa kuvatulla tavalla juottamiseen ja juotosten irrottamiseen tässä ilmoitetuilla edellytyksillä.
Palonarkoja kaasuja ja nesteitä ei saa imuroida.
Laitetta saa käyttää vain oikein asen- nettujen ja asianmukaisten suodatin- panoksien kanssa.
Vaihda täyteen tulleet suodatinpanokset.
Käytä laitetta vain sisätiloissa. Suojaa kosteudelta ja suoralta auringonpaisteelta.
Määräystenmukainen käyttö sisältää myös sen, että
noudatat tätä ohjekirjaa,
noudatat kaikkia muita mukana olevia asiakirjoja,
noudatat maakohtaisia tapaturmantorjuntamääräyksiä käyttöpaikalla.
Valmistaja ei ota mitään vastuuta laitteeseen ominpäin tehdyistä muutoksista.
Käyttäjäryhmät
Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt.
| Työvaihe Käyttäjäryhmät | |
| Juotosparametrien esiasetus Teknisen koulutuksen omaava ammattihenkilöstö | |
| Sähköisten varaosien vaihto Sähköasentajat | |
| Huoltovälien esiasetus Turvallisuusammattilaiset | |
| Laitteen käyttöSuodattimen vaihto | Työntekijät |
| Laitteen käyttöSuodattimen vaihtoSähköisten varaosien vaihto | Teknisen alan oppisopimuskoulutettavat koulutetun ammattilaisen valvonnassa |
Laitteen käyttöönotto
Huomio!
Noudata kulloisiakin kytkettyjen laitteiden käyttöohjeita.
Ota laite käyttöön kuten luvussa „Käyttöönotto“ on kuvattu.
Tarkasta, että verkkojännite vastaa tyyppikilvessä annettua lukemaa.
Laitteen käynnistyskytkin on oltava 0- asennossa, kun tulppa työnnetään pistorasiaan.
Laitteen päällekytkennän jälkeen mikroprosessori suorittaa itsetestin ja lukee työkaluun tallennetut parametriarvot.
Ohjelämpötila ja kiinteät lämpötilat on tallennettu työkalulle. Lämpötilan tosiarvo nousee ohjelämpötilaan asti (= juottotyökalu kuumennetaan).
WXA 2: Typpeä N2 käytettäessä etuna on vähäisempi hapettuminen ja myös juotosaine pysyy kauemmin työstökelpoisena. Typpisäiliö (myydään yleensä teräspulloissa) on varustettava 0 – 10 barin paineenalentimella.
Juottaminen ja juotoksen irrottaminen
Suorita juotostyöt kytketyn juottotyökalun käyttöohjeiden mukaan.
Juotoskärkien käsittely
Kostuta ensimmäisen kuumennuksen yhteydessä selektiivinen ja tinattava juotoskärki juotteella. Tämä poistaa juotoskärjestä varastoinnin takia muodostuneet oksidikerrokset ja epäpuhtaudet.
Huolehdi työtaukojen yhteydessä ja ennen juotoskolvin syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.
- Älä käytä liian syövyttäviä juoksutteita.
Huolehdi aina siitä, että juotoskärjet on kiinnitetty asianmukaisesti paikoilleen.
Valitse mahdollisimman alhainen käyttölämpötila.
Valitse mahdollisimman suuri käyttösovellukselle sopiva juotoskärkimuoto
Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.
Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialaisesti juotoskärjen ja juotoskohdan välillä.
Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä pois päältä tai käytä Wellertoimintoa, joka alentaa lämpötilaa käyttötaukojen ajaksi.
Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin pidemmäksi ajaksi säilytykseen.
Anna juotetta suoraan juotoskohtaan, ei juotoskärjen päälle.
Vaihda juotoskärjet asiaankuuluvaan työkaluun.
- Älä kohdista mitään mekaanista voimaa juotoskärjelle.
HUOMIO
Ohjainlaitteet on säädetty keskisuurille juottokärjille. Poikkeamia voi syntyä kärkien vaihdon tai muodoltaan erilaisten kärkien käytön takia.
WX 2, WXD 2, WXA 2: Ylikuormakatkaisu (255 W)
WX-aseman ylikuormituksen välttämiseksi yksi kanava deaktivoidaan automaattisesti, jos molempien kanavien työkaluteho on yli 255 wattia (Auto-Off).
Lisäksi tapahtuu ylikuormituksen laukaisema toi-minnan katkaisu, jos seuraavia työkaluyhdistelmiä kytketään järjestelmään: esim.
- 2 WXHP 120 -kuumennuslevyä
- Yksi WXHP 120 -kuumennuslevy ja yksi juotosten irrotuskolvi WXDP 120 tai WXDV 120
Potentiaalin tasaus
3,5 mm jakkikoskettimen erilaisilla kytkennöillä on mahdollista tehdä 4 vaihtoehtoista versiota:
| a Kova maadoitus ilman pistoketta (toimitustila). | |
| b Potentiaalin tasaus pistokkeella, tasausjohto keskikosket-timessa. | |
| c Potentiaaliton pistokkeella | |
| d Pehmeä maadoitus pistokkeella ja kiinnjuotetulla vastuksel-la. Maadoitus valitun vastuksen kautta. |
Kiinteän ohjelmiston päivityksen suorittaminen
HUOMIO
Asemaa ei saa kytkeä pois päältä, kun kiinteän ohjelmiston päivitys on käynnissä.
-
Kytke asema pois päältä.
-
Työnnä muistitikku USB-liitäntään.
- Kytke asema päälle.
Kiinteän ohjelmiston päivitys suoritetaan auto-maattisesti. Jos olet jo aikaisemmin asentanut asemaasi uudemman kiinteän ohjelmiston, sitä ei muuteta.
aseman hoito ja huolto
Varoitus!
Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta.
Jos käyttöpaneeli on likainen, puhdista se sopivalla puhdistusliinalla.
Jos liitännät ovat poissa käytöstä, sulje ne sulkutulpilla.
Varoitus! Palovammavaara
■ Juotoskärjen vaihto vain kylmänä
Imusuuttimen vaihto ja puhdistus vain kuumana ja sopivalla työkalulla
Kuumailmasuuttimen vaihto vain sopivalla työkalulla
Puhdista tai vaihda tinankeräyssäiliö vain kylmänä
Suodattimen vaihto
Tarkasta tyhjiön pääsuodatin säännöllisesti likaantumisen varalta ja korvaa tarvittaessa uudella.
Varoitus!
Tyhjiöyksikkö rikkoutuu, jos sitä käytetään ilman suodatinta.
Tarkasta ennen juotostöiden aloittamista, että pääsuodatin on laitettu paikalleen!
Likaantuneet suodattimet on käsiteltävä erikoisjätteenä.
Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.
Käytä sopivaa suojavaatetusta.
Varoitus!
Käyttäkää ainoastaan alkuperäisiä varaosia.
Takuu
Ostajan on esitettävä mahdollisia puutteita koskevat vaatimukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin.
Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä.
Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä.
Oikeus teknisiin muutoksiin pidätetään!
Lisätietoja saat osoitteesta www.weller-tools.com.
Valmiuslämpötila
Valikon avaus ▶ Työkaluparametri
Ohje Juottotyökalujen kahvassa on käytöntunnistin (sensori), joka käynnistää jäähdytyksen automaattisesti, kun juottotyökalua ei käytetä.
Lämpötilakatkaisun jälkeen säädetään automaattisesti valmiuslämpötila.
Valmiusaika (lämpötilakatkaisu)
Valikon avaus ▶ Työkaluparametri
Kun juotostyökalua ei parhaillaan käytetä, lämpötila lasketaan asetetun Standby-ajan loputtua Standby-lämpötilaan. Näyttöön tulee ilmoitus „Standby“.
Käyttönäppäimen painaminen lopettaa tämän valmiustilan. Työkaluun integroitu sensori tunnistaa tilan muuttumisen ja deaktivoi valmiustilan heti kun työkalua liikutetaan.
| Valinnai- nen | Kuvaus |
| OFF valmiusaika on kytketty pois (tehda- sasetus) | |
| 1-999 min | valmiusaika , yksilöllisesti säädettä- vä |
| --- Työkalua ei tueta | |
AUTO-OFF-aika (automaattinen katkaisuaika)
Valikon avaus ▶ Työkaluparametri
Jos juottotyökalua ei käytetä, sen lämmitys katkai-staan AUTO-OFF-ajan päätyttyä.
Lämpötilakatkaisu suoritetaan riippumatta asetetusta valmiustoiminnosta. Tosilämpötila ilmoitetaan vilkkuvalla lukemalla ja se toimii jäännöslämmön ilmoituksena. Näyttöön tulee „AUTO-OFF“.
| Valinnainen | Kuvaus |
| OFF AUTO-OFF | -toiminto on kytketty pois päältä (tehdasasetus) |
| 1-999 min AU | TO-OFF-aika, yksilöllisesti säädettävä. |
Herkkyys
Valikon avaus ▶ Työkaluparametri
Valinnainen Kuvaus
| Matala Epäherkkä – reagoi voimakkaaseen (pitkään) liikkeeseen | |
| Normaali Perus (tehdasasetus) | |
| Korkea | Herkkä - reagoi heikkoon (lyhyeen) liikkeeseen |
| --- | Työkalua ei tueta |
Kuuman ilman maksimisyöttöaika WXHAP 200 Valikon haku näyttöön ▶ Työkaluparametri
WXHAP 200:n kuumailmavirtauksen päälläoloai-kaa voidaan rajoittaa 1 sekunnin askelin 0 - 300 s puitteissa. Tehdasasetuksena on 0 s („OFF“), ts. ilmavirtaus on päällä niin kauan kuin kuumailmakolvin painiketta tai valinnaista jalalla käytettävää kytkintä painetaan.
| Valinnai- nen | Kuvaus |
| OFF ei määritettyä aikaa (tehdasasetus) | |
| 1-300 s | yksilöllisesti säädettävissä |
Lämpötilakorjaus
Valikon haku näyttöön ▶ Työkaluparametri
Todellista juottokärkilämpötilaa voidaan muuttaa lämpötilan Offset- arvon syötöllä ± 40 °C (± 72 °F) verran.
Suoritustila
Valikon haku näyttöön ▶ Työkaluparametri
Tämä toiminto määrää juottotyökalun kuumennuskäyttäytymisen säädetyn työkalulämpötilan saavuttamista varten.
| Valinnainen | Kuvaus |
| Perus mukautettu (keskinopea) kuumennus (tehdasasetus) | |
| Min. hidas kuumennus | |
| Maks. nopea | kuumennus |
Näppäinlukitus WXHAP 200
Valikon haku näyttöön ▶ Työkaluparametri
Tällä toiminnolla voit muuttaa WXHAP 200-kolvin tehtaalla asetettua painikekäyttäytymistä.
| Valinnainen | Kuvaus |
| OFF – | |
| ON WXHAP | 200 kytkeytyy ensimmäisellä näppäinpainalluksella päälle ja toisella näppäinpainalluksella pois päältä. |
Prosessi-ikkuna
Valikon haku näyttöön ▶ Työkaluparametri
Prosessi-ikkunassa asetettu lämpötila-alue määrää potentiaalittoman kytkentälähdön signaali-käyttäytymisen.
Pysyvä palaminen tarkoittaa esivalitun lämpötilan saavuttamista tai että lämpötila on ohjeenmukaisen prosessi-ikkunan rajoissa.
HUOMIO
Vilkkuminen ilmoittaa, että järjestelmän kuumennus on käynnissä tai lämpötila on prosessi-ikkunan ulkopuolella.
LED-rengasvalollisissa työkaluissa (esim. WXDP 120) prosessi- ikkuna määrää LED-rengasvalon valokäyttäytymisen.
Kieli
Valikon haku näyttöön ▶ Asemaparametrit
| CHN | 中文 |
| DEN Dansk | |
| ENG English | |
| ESP | Español |
| FIN | Suomi |
Lämpötilaversio °C/°F (lämpötilayksiköt)
Valikon haku näyttöön ▶ Asemaparametrit
| Valinnainen | Kuvaus |
| °C | Celsius |
| °F | Fahrenheit |
Salasana - PIN (lukitustoiminto)
Lukituksen kytkemisen jälkeen juotosasemassa voidaan käyttää ainoastaan enää kiinteän lämpötilan näppäimiä. Kaikkien muiden asetusten tekeminen ovat estetty lukituksen avaamiseen asti.
HUOMIO
Jos valittavissa halutaan olevan todellakin vain yksi lämpötila-arvo, silloin käyttönäppäimet (kiinteän lämpötilan näppäimet) täytyy säätää samalle lämpötila-arvolle.
Juotosaseman lukitseminen:
Aseta haluamasi kolminumeroinen lukituskoodi (001-999) kierto-/napsautuspyörällä.
Valikon haku näyttöön ▶ Asemaparametrit
Lukitus on aktivoitu (näytössä näkyy lukko).
Juotosaseman lukituksen avaaminen
- Hae parametrivalikko näyttöön. Jos lukitus on aktivoitu, salasanan valikkokohta avautuu auto-maattisesti. Näyttöön tulee kolme tähteä (***)
- Aseta kolminumeroinen lukituskoodi kierto-/napsautuspyörällä.
- Hyväksy koodi syöttönäppäimellä.
Koodi unohtunut?
Käänny asiakaspalvelumme puoleen: technical-service@weller-tools.com
Tyhjiön esitoiminta vain WXD 2
Pumpun ennenaikaisen käynnistymisen estämiseksi tai juotoskohdan määrätyn esilämmitysajan takaamiseksi voidaan asettaa päällekytkentäviive
Valikon haku näyttöön ▶ Asemaparametrit
Valinnainen Kuvaus
| 0 sec OFF: tyhjiön esitoiminnan käyttö on kytketty pois päältä (tehdasa-setus) | |
| 1-10 sec ON: tyhjiön esitoiminta-aika, yksilöllisesti |
Tyhjiön jälkitoiminta vain WXD 2
Juotoksen irrotuskolvin tukkeutumisen estämiseksi voidaan asettaa tyhjiön jälkitoiminta-aika.
Valikon haku näyttöön ▶ Asemaparametrit
| Valinnainen | Kuvaus |
| 0 sec OFF: tyhjiön jälkitoiminnan käyttö on kytketty pois päältä (tehdasa-setus) | |
| 1-10 sec ON: tyhjiön jälkitoiminta-aika, yksilöllisesti säädettävissä. | |
Näppäinäänet päälle/pois
| Valinnai- nen | Kuvaus |
| ON Päällekytketty | |
| OFF Poiskytketty | |
Valikon haku näyttöön ▶ Asemaparametrit
Robottilähtö
Valikon haku näyttöön ▶ Asemaparametrit
Robottilähtö on laitteen taustapuolella.
WX 1: OFF - ON - ZeroSmog - Stop&Go
WX 2 / WXD 2: OFF- Vasen - Oikea - Vasen & Oikea - ZeroSmog - Stop&Go
Valinnainen Kuvaus
| Vasen vasen työkalukanava (tehdasasetus) |
| Oikea oikea työkalukanava |
| Vasen & Oikea molemmat työkalukanavat |
| ZeroSmog Taempi nollapotentiaalissa oleva kytkentälähtö suljetaan työkalun käytön yhteydessä. Valinnaisen adapterin (WX HUB) kautta voidaan kytkeä tietyt Zero Smog -laitteet. Taustapuolen RS 232 -liitäntä on edelleenkin toimintakykyinen.Kytkentälähtö on auki Standby-, AUTO-OFF-, OFF-tilassa tai kun työkalua ei ole kytketty paikalleen. |
| Stop&Go Taempaa RS 232 -liitäntää käytetään valinnaisen optoadapterin ohjaamiseen, jotta valonjohtimen välityksellä pystytään kytkemään KHE/KHP.Työkalun käytön yhteydessä lähtö aktivoidaan. Lisäksi nollapotentiaalissa oleva kyt-kentälähtö suljetaan. Lähtö on pois päältä Standby-, AUTO-OFF-, OFF- tilassa tai kun työkalua ei ole kytketty paikalleen. |
REAR
RJ-Socket
max. 50 V / 20 mA
HUOMIO
Kun robottia varten tarvittava työlämpötila on saavutettu, silloin näyttöön tulee – ok –. ei käyttötilassa Zero Smog + Stop&Go
Jalalla kytkintä (vain WXD 2 + WXA 2)
Valikon haku näyttöön ▶ Asemaparametrit
Pumpun ennenaikaisen käynnistymisen estämis- seksi tai juotoskohdan määrätyn esilämmitysajan takaamiseksi voidaan asettaa päällekytkentäviive
Valinnainen Kuvaus
OFF poiskytketty
ON päällekytketty Liitäntä RS232 konfiguroidaan poljinkytkintuloksi, ilmavirran aktivointiin.
Lisälaitteiden kytkentä
Huomioi yleiskatsauskuvat.
Lisälaitteita voidaan kytkeä -juotosasemaan joko etupuolen liitäntään ja/tai taustapuolen liitäntään.
Juotosasema tunnistaa automaattisesti, mikä lisälaite on kytketty. -juotosasema näyttää vasemmalla (etupuolen liitäntä) tai oikealla (taustapuolen liitäntä) kytketyn lisälaitteen tunnuksen tai nimen.
Lisälaitteiden parametrien asetus
- Valitse lisälaite lisälaitenäppäimen (edessä/takana) välityksellä.
Asetettava parametri tulee näyttöön (esim. kierrosluku). - Säädä haluamasi arvo kierto-/napsautuspyörällä.
- Hyväksy arvo syöttönäppäimellä
Tekniset Arvot
| Juotosasemat JWX 1 WX 2 WXD | Juotosasemat juotosten irro-tusasema | Kuumailma-asema | ||
| 2 WXA 2 | ||||
| Mitat P x L x K 170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch | ||||
| Paino ca. 3,2 kg ca. 3,2 kg ca. | 3,8 kg ca. 3,8 kg | |||
| Verkkojännite 230 V, 50 Hz | / 120 V, 60 Hz / 100 V 50/60 Hz | |||
| Tehonotto 200 W 200 W (255 W) | 200 W (255 W) | 200 W (255 W) | ||
| Suojausluokka I, kotelo antistaattinenIII, Juotostyökalu | ||||
| Sulake T2 A (230 V) | T4 A (120 V) | |||
| Lämpötila-alue Celsius: 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Säädettävä lämpötila-alue riippuu työkalusta. | ||||
| Lämpötilatarkkuus | ± 9 °C± 17 °F | |||
| Lämpötilavakavuus | ± 2 °C± 4 °F | |||
| Potentiaalin tasaus | Laitteen taustapuolella olevan 3,5 mm jakkikoskettimen kautta. | |||
| Näyttö | 255 x 128 dots / Taustavalaistus | |||
| Liitäntä | Ohjainlaite on varustettu etupuolella olevalla USB-liitännällä kiinteän ohjelmiston päivitykseen, parametrointiin, monitorointiin ja tietojen tallentamiseen (WX-monitorin ohjelmistolla). | |||
| Ilman kulutus | - | 35 l / min maks. alipaine 75 kPA (10,9 psi) | - | |
| Paineilmaliitäntä | - | Paineilmaletkun ulkohalkaisija 6 mm (0,24") | Paineilmaletkun ulkohalkaisija 6 mm (0,24") | |
| Paineilma - | Tulopaine 400 - | 600 kPA (58-87 psi)öljytön, kuva paineilma | Tulopaine 400 - 600 kPA (58-87 psi)öljytön, kuiva paineilma tai typpi N2 | |
| Ilmamäärä | - | noin 0-18 l/min kun 6 bar | ||
Vikailmoitukset ja vikojen korjaaminen
| Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet | ||
| Näyttö „- - -“ | Työkalua ei tunnistettuTyökalu viallinen | Tarkasta työkalun liitäntä laitteeseenTarkasta kytketty työkalu |
| Ei näyttötoimintoa näyttö pois päältä | Ei verkkojännitettä | Kytke verkkokatkaisin päälleTarkasta verkkojänniteTarkasta laitteen sulake |
| OFFKanavaa ei voida kytkeä päälle | YlikuormakatkaisuKanava kytketty pois päältä | Ainoastaan yhtä kolvia voidaa käyttää. |
| WXD 2:Ei tyhjiötä juotoksen irrotustyökalussa | Tyhjiö ei ole kytketty järjestelmäänJuotoksen irrotussuutin tukossaPaineilma kytkemättä tai kytketty väärin | Kytke tyhjiöletku tyhjiöliitäntääHuolla juotoksen irrotussuutin puhdistustyökalullaKytke tai tarkasta paineilma paineilmaliitännässä |
| WXD 2:Riittämätön tyhjiö juotoksen irrotustyökalussa | Suodatinpanos täynnä juotoksen irrotustyökalussaPääsuodatin täynnä juotosasemassa | Vaihda suodatinpanos juotoksen irrotustyökalustaVaihda pääsuodatinpanos juotosasemasta5 87 657 |
| WXA 2:ei ilmaa kuumailmakolvissa | Ilmaletkua ei ole kytketty paikalleenPaineilma kytkemättä tai kytketty väärin | Kytke paineilma paineilmaliitäntään tai tarkastaKytke ilmaletku kolvista WXA 2:een tai tarkasta |
| liitäntä takanaei toimintoa kun Zero Smog/WHP/PC/WFV 60A | Robottilähtö asetettu käyttötilaan Stop/Go | Deaktivoi Stop & Go -toiminto Tai käytä etumaista RS 232-liitäntää |
| liitäntä edessäei toimintoa kun Zero Smog/WHP/PC/WFV 60A | ||
Symbolit
Huomio!
Lue käyttöopas!
Vedä aina pistoke irti pistorasiasta, ennen kuin alat tekemään laittee-seen liittyviä töitä.
ESD-turvallinen muotoilu ja ESD-turvallinen työpiste
Potentiaalin tasaus
CE-merkki
Sulake
Turvamuunnin
Juottaminen
Juotosten irrotus
Kuumailma
Hävittäminen
Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kier-rätykseen. Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.
Alkuperäinen vaatimustenmukaisuusvakuutus
Juotosasemat WX1, WX2
juotosten irrotusasema WXD 2
Kuumailma-asema WXA 2
Täten vakuutamme, että kuvatut tuotteet täyttävät seuraavien direktiivien määräykset:
2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)
Sovelletut harmonisoidut standardit:
DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10
Teknisten asiakirjojen laadintaan valtuutettu.
Weller Tools GmbH
Klahvilukustus WXHAP 200
