WX 2010 - Spawarka Weller - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia WX 2010 Weller w formacie PDF.
| Typ produktu | Stacja lutownicza/rozlutownicza/gorącego powietrza |
| Marka | Weller |
| Model | WX 2010 |
| Wymiary (dł. x szer. x wys.) | 170 x 151 x 130 mm |
| Waga | Około 3,2 kg |
| Zasilanie | 230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz |
| Pobór mocy | 200 W (maks. 255 W) |
| Klasa ochronności | I, obudowa antystatyczna |
| Zabezpieczenie | T2 A (230 V), T4 A (120 V) |
| Zakres temperatury | 100 - 450 °C (maks. 550 °C w zależności od narzędzia) |
| Dokładność temperatury | ± 9 °C |
| Stabilność temperatury | ± 2 °C |
| Kompensacja potencjału | Poprzez gniazdo jack 3,5 mm z tyłu |
| Interfejs | USB z przodu, RS232 z tyłu, wyjście robota |
| Zużycie powietrza (próżnia) | 35 l/min, podciśnienie maks. 75 kPa |
| Przepływ sprężonego powietrza | 0 - 18 l/min przy 6 barach |
| Główne funkcje | Lutowanie, rozlutowywanie, gorące powietrze |
| Konserwacja i czyszczenie | Czyścić panel ściereczką, wymieniać filtr, czyścić dysze na gorąco |
| Bezpieczeństwo | Instrukcje dotyczące porażenia prądem, oparzeń, ESD, automatyczne wyłączanie |
| Części zamienne i naprawialność | Końcówki, dysze, filtry, wkłady; naprawa przez autoryzowany personel Wellera |
| Gwarancja | 12 miesięcy |
Często zadawane pytania - WX 2010 Weller
Pytania użytkowników dotyczące WX 2010 Weller
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Spawarka w formacie PDF za darmo! Znajdź swoją instrukcję WX 2010 - Weller i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WX 2010 marki Weller.
INSTRUKCJA OBSŁUGI WX 2010 Weller
PL Tłumaczeniem instrukcji oryginalnej

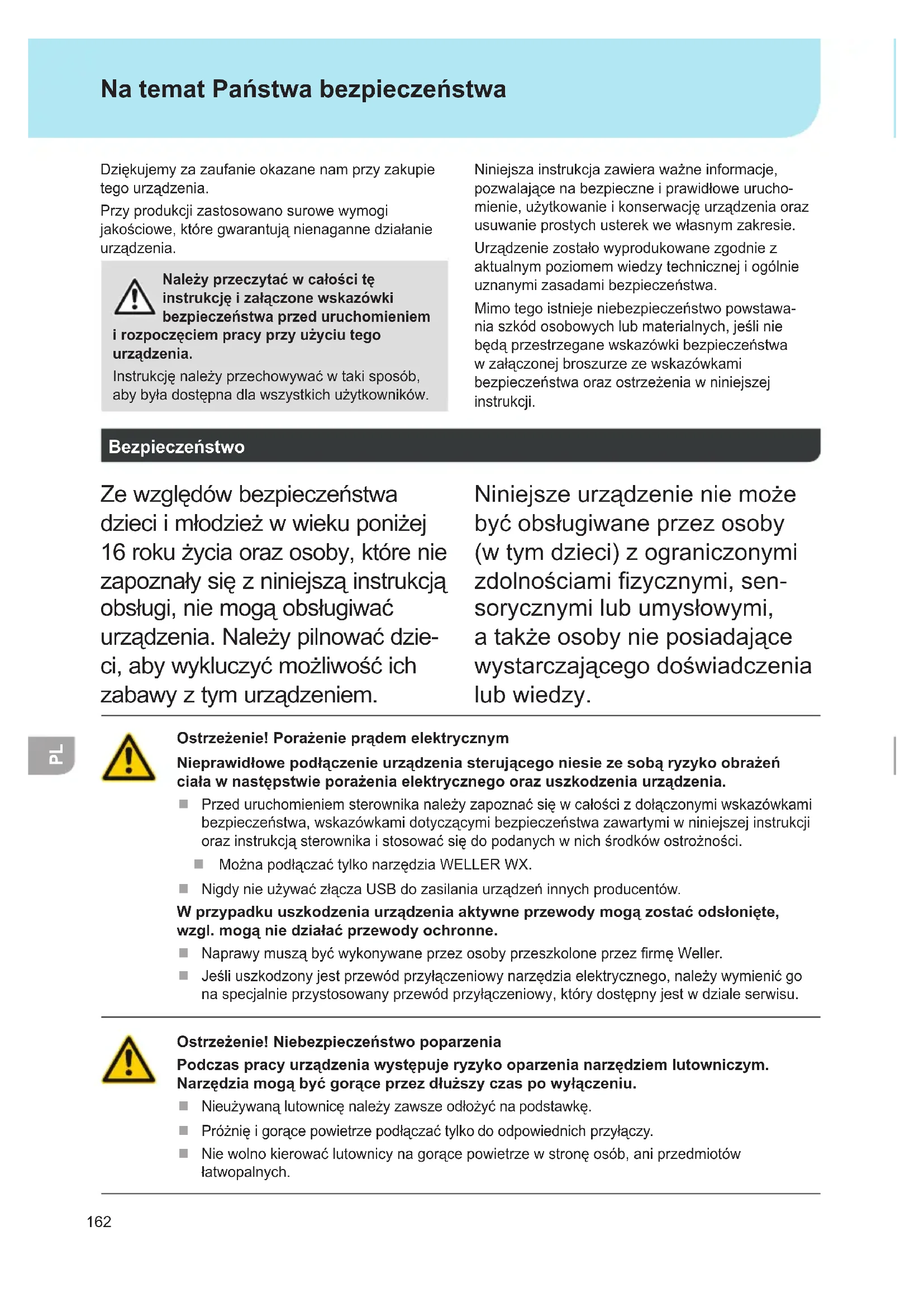

Na temat Państwa bezpieczeństwa
Dziękujemy za zaufanie okazane nam przy zakupie tego urządzenia.
Przy produkcji zastosowano surowe wymogi jakościowe, które gwarantują nienaganne działanie urządzenia.
Należy przeczytać w całości tę instrukcję i załączone wskazówki bezpieczeństwa przed uruchomieniem i rozpoczęciem pracy przy użyciu tego urządzenia.
Instrukcję należy przechowywać w taki sposób, aby była dostępna dla wszystkich użytkowników.
Niniejsza instrukcja zawiera ważne informacje, pozwalające na bezpieczne i prawidłowe uruchomienie, użytkowanie i konserwację urządzenia oraz usuwanie prostych usterek we własnym zakresie.
Urządzenie zostało wyprodukowane zgodnie z aktualnym poziomem wiedzy technicznej i ogólnie uznanymi zasadami bezpieczeństwa.
Mimo tego istnieje niebezpieczeństwo powstawania szkód osobowych lub materialnych, jeśli nie będą przestrzegane wskazówki bezpieczeństwa w załączonej broszurze ze wskazówkami bezpieczeństwa oraz ostrzeżenia w niniejszej instrukcji.
Bezpieczeństwo
Ze względów bezpieczeństwa dzieci i młodzież w wieku poniżej 16 roku życia oraz osoby, które nie zapoznały się z niniejszą instrukcją obsługi, nie mogą obsługiwać urządzenia. Należy pilnować dzieci, aby wykluczyć możliwość ich zabawy z tym urządzeniem.
Niniejsze urządzenie nie może być obsługiwane przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, sen-sorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia lub wiedzy.
Ostrzeżenie! Porażenie prądem elektrycznym
Nieprawidłowe podłączenie urządzenia sterującego niesie ze sobą ryzyko obrażeń ciała w następstwie porażenia elektrycznego oraz uszkodzenia urządzenia.
Przed uruchomieniem sterownika należy zapoznać się w całości z dołączonymi wskazówkami bezpieczeństwa, wskazówkami dotyczącymi bezpieczeństwa zawartymi w niniejszej instrukcji oraz instrukcją sterownika i stosować się do podanych w nich środków ostrożności.
- Można podłączać tylko narzędzia WELLER WX.
Nigdy nie używać złącza USB do zasilania urządzeń innych producentów.
W przypadku uszkodzenia urządzenia aktywne przewody mogą zostać odsłonięte, wzgl. mogą nie działać przewody ochronne.
Naprawy muszą być wykonywane przez osoby przeszkolone przez firmę Weller.
Jeśli uszkodzony jest przewód przyłączeniowy narzędzia elektrycznego, należy wymienić go na specjalnie przystosowany przewód przyłączeniowy, który dostępny jest w dziale serwisu.
Ostrzeżenie! Niebezpieczeństwo poparzenia
Podczas pracy urządzenia występuje ryzyko oparzenia narzędziem lutowniczym. Narzędzia mogą być gorące przez dłuższy czas po wyłączeniu.
Nieużywaną lutownicę należy zawsze odłożyć na podstawkę.
Próżnię i gorące powietrze podłączać tylko do odpowiednich przyłączy.
Nie wolno kierować lutownicy na gorące powietrze w stronę osób, ani przedmiotów łatwopalnych.
Użytkowanie
Jednostka zasilająca do narzędzi do lutowania WELLER WX. Stację do lutowania/ rozlutowywania / stację na gorące powietrze wolno wykorzystywać wyłącznie do celów podanych w instrukcji obsługi — lutowania i wylutowywania, pod podanymi w niniejszym dokumencie warunkami.
Nie wolno odsysać palnych gazów ani cieczy.
Urządzenie można użytkować tylko z odpowiednimi i prawidłowo założonymi wkładami filtrującymi. Wkłady filtrujące można wymieniać tylko w całości.
Urządzenie można stosować tylko w pomieszczeniach. Urządzenie chronić przed wilgocią i przed bezpośrednim działaniem promieniowania słonecznego.
Użytkowanie zgodne z przeznaczeniem obejmuje
będa Państwo przestrzegali niniejszej instrukcji,
■ wszelkich wskazówek zawartych w dokumentacji towarzyszącej oraz
przestrzeganie krajowych przepisów o zapobieganiu wypadkom w miejscu użytkowania urządzenia.
Za zmiany przeprowadzane samowolnie w urządzeniu producent nie ponosi odpowiedzialności.
Grupy użytkowników
Ze względu na różne poziomy ryzyka i potencjalne zagrożenia niektóre czynności mogą być wykonywa- ne tylko przez przeszkolonych specjalistów.
| Czynność Grupy użytkowników | |
| Określanie parametrów lutowania Personel specjalistyczny dysponujący wykształceniem technicznym | |
| Wymiana elektrycznych części zamiennych Elektryk | |
| Określanie terminów konserwacji Specjalista ds. bhp | |
| ObsługaWymiana filtra | Niespecjaliści |
| ObsługaWymiana filtraWymiana elektrycznych części zamiennych | Uczniowie zawodu pod kierownictwem i nadzorem wykwalifikowanego specjalisty |
Uruchamianie urządzenia
Uwaga!
Należy stosować się do odpowiednich instrukcji obsługi podłączonych urządzeń.
Uruchom urządzenie w sposób opisany w rozdziale „Uruchomienie”.
Sprawdzić, czy napięcie sieciowe zgadza się z napięciem podanym na tabliczce znamionowej.
Przed włożeniem wtyczki do gniazdka upewnić się, czy urządzenie jest wyłączone.
Po włączeniu urządzenia mikroprocesor przeprowadza test samoczynny i odczytuje wartości parametrów zapisane w urządzeniu.
Temperatura zadana i stałe wartości temperatur są zapamiętane w urządzeniu. Wartość rzeczywista temperatury wzrasta aż do osiągnięcia temperatury zadanej (= następuje rozgrzewanie narzędzia lutowniczego).
WXA 2: Azot N2 zmniejsza stopień utleniania a topnik pozostaje dłużej aktywny. Zalecamy stosowanie azotu N2, w dostępnych w handlu butlach stalowych. Butla musi być wyposażona w reduktor ciśnienia w zakresie 0-10 bar.
Lutowanie i wylutowywanie
Prace lutownicze należy prowadzić zgodnie z instrukcją obsługi podłączonej lutownicy.
Postępowanie z grotami lutowniczymi
Przy pierwszym rozgrzewaniu należy zastosować selektywny, dający się ocynować grot ze stopem lutowniczym. Umożliwi to usunięcie z grota warstw tlenków i zanieczyszczeń powstałych w wyniku przechowywania.
Podczas przerw w lutowaniu i przy odkładaniu lutownicy należy zwracać uwagę, by jej grot był dobrze ocynowany.
Nie wolno stosować nadmiernie agresywnych topników.
Należy każdorazowo zwracać uwagę na prawidłowe osadzenie grotów lutowniczych.
Należy dobierać jak najniższą temperaturę pracy.
Należy wybierać możliwie największy grot odpowiedni do danego zastosowania Orientacyjna zasada: mniej więcej rozmiarów punktu lutowniczego.
Należy zapewnić przenoszenie ciepła na dużej
powierzchni pomiędzy grotem lutownicy a miejscem lutowania poprzez właściwe ocynowanie grota.
W przypadku dłuższych przerw w pracy należy wyłączyć system lutowniczy lub zastosować funkcję systemu Weller, polegającą na obniżeniu temperatury na czas nieużywania urządzenia.
- Przed odłożeniem lutownicy na dłuższy czas należy pokryć grot stopem lutowniczym.
- Stop lutowniczy należy podawać bezpośrednio na lutowane miejsce, nie na grot lutownicy.
Groty lutownicze należy wymieniać wyłącznie przy użyciu odpowiednich narzędzi.
Na grot lutownicy nie wolno wywierać żadnej siły mechanicznej.
Uwaga
Urządzenia sterujące są skalibrowane dla średnich grotów. Zmiana grotu lub korzystanie z innych grotów lutowniczych może prowadzić do powstania nieprawidłowości w funkcjonowaniu urządzenia.
WX 2, WXD 2, WXA 2: Odłączenie przy przeciążeniu (255 W)
Aby nie doszło do przeciążenia stacji WX, w przypadku mocy narzędzia dla obydwu kanałów przekraczającej 255 wat, jeden kanał jest dezaktywowany (Auto-Off).
Ponadto może zadziałać odłączenie wskutek przeciążenia, jeśli podłączone zostaną następujące kombinacje narzędzi: np.
- 2 płyty grzewcze WXHP 120
- Płyta grzewcza WXHP 120 oraz rozlutownica WXDP 120 lub WXDV 120
Wyrównanie potencjału
Odpowiednie połączenie gniazda typu jack 3,5 mm umożliwia uzyskanie 4 wariantów:
| a Z | uziemieniem bezpośrednim | bez wtyczki (stan w chwili wysyłki). |
| b Wyrównanie potencjału | z wtyczką, przewód wyrównawczy na środkowym styku. | |
| c Bez potencjału z wtyczką | ||
| d Z | uziemieniem pośrednim | z wtyczką i wlutowanym rezystorem.Uziemienie poprzez wybrany rezystor. |
Przeprowadzanie aktualizacji oprogramowania układowego
Uwaga
W trakcie aktualizacji oprogramowania układowego nie wolno wyłącać stacji.
- Wyłączyć stację lutowniczą.
-
Włożyć pamięć zewnętrzną do gniazda USB.
-
Włączyć stację lutowniczą.
Aktualizacja oprogramowania układowego jest przeprowadzana automatycznie. Jeśli w stacji zostało już zainstalowane bardziej aktualne oprogramowanie, nie zostanie ono zmienione.
Pielęgnacja i konserwacja urządzenia
Ostrzeżenie!
Przed rozpoczęciem jakichkol- wiek pracy przy urządzeniu należy wyciągnąć wtyczkę z gniazdka.
Zabrudzony panel obsługi należy czyścić odpowiednią do tego celu ściereczką czyszczącą. Nieużywane złącza należy zakryć zaślepkami.
Ostrzeżenie! Niebezpieczeństwo poparzenia
Wymianę grota lutowniczego wykonywać tylko w stanie zimnym
Wymianę i czyszczenie dyszy ssącej wykonywać tylko w stanie gorącym przy użyciu odpowiedniego narzędzia
Wymianę dyszy gorącego powietrza wykonywać tylko przy użyciu odpowiedniego narzędzia
Pojemnik zbiorczy cyny czyścić i wymieniać tylko w zimnym stanie
Wymiana filtra
Główny filtr dla próżni należy regularnie kontrolować po względem zanieczyszczeń a w razie potrzeby wymienić.
Ostrzeżenie!
Niebezpieczeństwo zniszczenia urządzenia próżniowego na skutek pracy bez filtra.
Zanim rozpoczniesz prace lutownicze sprawdź, czy główny filtr jest włożony!
Zanieczyszczone filtry należy traktować jako odpady specjalne.
Wymienione elementy urządzenia, filtry lub zużyte urządzenia należy usuwać zgodnie z przepisami obowiązującymi w danym kraju. Nosić odpowiednie wyposażenie ochronne.
Ostrzeżenie!
Stosować wyłącznie oryginalne części zamienne WELLER.
Gwarancja
Roszczenia nabywcy z tytułu wad produktu wygasają po roku od dostarczenia produktu. Nie dotyczy to roszczeń zwrotnych wg §§ 478 i 479 BGB (kodeksu cywilnego).
Na podstawie wydanej przez nas gwarancji odpowiadamy tylko wówczas, jeśli wydana została przez nas pisemna gwarancja jakości lub trwałości z użyciem pojęcia „Gwarancja”.
Gwarancja wygasa w przypadku użytkowania niezgodnego z przeznaczeniem i po dokonaniu jakichkolwiek modyfikacji przez osoby do tego nie powołane.
Producent zastrzega prawo do wprowadzenia zmian technicznych!
Więcej informacji uzyskają Państwo na stronie www.weller-tools.com.
Temp. uśpienia
Wywoływanie menu ▶ Parametry narzędzia
Narzędzia lutownicze mają w uchwycie element (czujnik) wykrywający ruch, który przy niekorzystaniu z lutownicy automatycznie uruchamia proces ostudzania.
Po wyłączeniu temperatury automatycznie ustawiona zostanie temperatura stanu gotowości.
Czas gotowości (wyłączanie temperatury)
Wywoływanie menu ▶ Parametry narzędzia
Jeśli narzędzie do lutowania nie jest używane, po upływie ustawionego czasu Standby jego temperatura zostanie obniżona do temperatury Standby. Na wyświetlaczu jest widoczne wskazanie „Standby”.
Naciśnięcie przycisku obsługi kończy ten stan gotowości. Wbudowany w narzędziu czujnik rozpoznaje zmianę stanu i wyłącza stan czuwania, gdy tylko nastąpi poruszenie narzędziem.
Opcja Opis
| OFF ustawienie czasu gotowości jestwyłączone (ustawienie fabryczne) | |
| 1-999 min | czas gotowości, ustawiany indywidualnie |
| --- Narzędzie nie jest obsługiwane | |
Czas funkcji AUTO-OFF
Wywoływanie menu ▶ Parametry narzędzia
Przy niekorzystaniu z lutownicy, po upływie czasu AUTO-OFF zostaje wyłączone podgrzewanie lutownicy.
Wyłączenie temperatury zostanie wykonane niezależnie od ustawionej funkcji gotowości. Wskazanie temperatury rzeczywista jest migające i pełni funkcję wskazania ciepła szczątkowego. Na wyświetlaczu pojawia się wskazanie „AUTO-OFF”.
Opcja Opis
| OFF funkcja AUTO-OFF jest wyłączona | |
| 1-999 min | czas automatycznego wyłączania, |
Czułość
Wywoływanie menu ▶ Parametry narzędzia
Opcja Opis
| Niska Nieczułe – reaguje na silny (długi) ruch |
| Normalna Standard (ustawienie fabryczne) |
| Wysoka Czułe - reaguje na lekki (krótki) ruch |
| --- Narzędzie nie jest obsługiwane |
Maks. czas napływu gorącego powietrza WXHAP 200 ▶ Wywołanie menu ▶ Parametry narzędzia
Czas włączania dla strumienia gorącego powietrza WXHAP 200 można ograniczać w skokach 1-se-kundowych w zakresie od 0 do 300 s. Nastawa fabryczna to 0 s („OFF“), tzn. strumień powietrza będzie uaktywniany tak długo, jak długo wciskany będzie przycisk na kolbie na gorące powietrze lub opcjonalny przełącznik nożny.
Opcja Opis
| OFF Bez definiowanego czasu trwania(ustawienie fabryczne) |
| 1-300 s Możliwość indywidualnego ustawienia |
Offset (Temperaturowe-Offset)
Wywołanie menu ▶ Parametry narzędzia
Rzeczywista temperatura grotu lutowniczego może być zmieniana o ± 40°C (± 72°F) poprzez wprowadzenie offsetu temperatury.
Tryb perform.
Wywołanie menu ▶ Parametry narzędzia
Funkcja określa sposób nagrzewania się narzędzia lutowniczego w celu osiągnięcia ustawionej temperatury narzędzia.
Opcja Opis
| Standard zrównoważone (średnie) rozgrzewanie (ustawienie fabryczne) |
| Min. powolne rozgrzewanie |
| Max. szybkie rozgrzewanie |
Blokada przycisków WXHAP 200
Wywołanie menu ▶ Parametry narzędzia
Za pomocą tej funkcji można zmieniać ustawione fabrycznie działanie przycisków kolby WXHAP 200.
Opcja Opis
| OFF – | |
| ON Kolba | WXHAP 200 włączana jest pierwszym naciśnięciem na przycisk i wyłączana kolejnym naciśnięciem. |
Okno procesu
Wywołanie menu ▶ Parametry narzędzia
Zakres temperatur ustawiony w oknie procesu określa charakterystykę sygnałową wyjścia przełączającego z separacją galwaniczną.
Świecenie ciągłe oznacza osiągnięcie wybranej wcześniej temperatury lub to, że temperatura mieści się w zadanym oknie procesu.
Uwaga
Miganie oznacza, że system rozgrzewa się lub temperatura jest poza oknem procesu.
W przypadku narzędzi wyposażonych w pierścieniowe oświetlenie LED (np. WXDP 120), okno procesu określa charakterystykę świecenia oświetlenia pierścieniowego LED.
Język
Wywołanie menu ▶ Parametry stacji
| CHN | 中文 |
| DEN Dansk | |
| ENG English | |
| ESP Español | |
| FIN Suomi | |
Wersja temperatury °C/°F (jednostki temperatury)
Wywołanie menu ▶ Parametry stacji
Opcja Opis
| °C | Celsjusza |
| °F | Fahrenheit |
Hasło (funkcja blokady)
Wywołanie menu ▶ Parametry stacji
Po włączeniu blokady, w stacji lutowniczej można obsługiwać jedynie przyciski stałej wartości temperatury. Wszelkie inne ustawienia nie będą mogły być zmieniane, aż do chwili odblokowania urządzenia.
Uwaga
Jeśli rzeczywiście do wyboru ma być tylko jedna wartość temperatury, należy ustawić przyciski obsługi (przyciski stałej wartości temperatury) na tę samą wartość temperatury.
Blokowanie stacji lutowniczej:
Ustawić żądany trzycyfrowy kod blokady (w zakresie 001–999) za pomocą pokrętła z funkcją przycisku.
Blokada jest aktywna (na wyświetlaczu widać symbol kłódki).
Odblokowywanie stacji lutowniczej
- Wywołać menu parametrów. Jeśli blokada jest aktywna, zostaje automatycznie otwarta pozycja menu dotycząca hasła. na wyświetlaczu pojawiają się trzy gwiazdki (***)
- Ustawić trzycyfrowy kod blokady pokrętłem z funkcją przycisku.
- Zatwierdzić kod przyciskiem wprowadzania danych.
Zapomniałeś kod?
Prosimy o kontakt z naszym serwisem: technical-service@weller-tools.com
Wyprzedzenie próżni tyko WXD 2
Wywołanie menu ▶ Parametry stacji
Aby nie dopuścić do przedwczesnego załączenia się pompy lub w celu zapewnienia zdefionowanego czasu wstępnego nagrzania miejsca lutowania, istnieje możliwość ustawienia parametru opóźnienia włączenia
Opcja Opis
| 0 sec OFF: funkcja wyprzedzenia próżni jest wyłączona (ustawienie fabryczne) | |
| 1-10 sec | ON: czas wyprzedzenia próżni, regulowany |
Opóźnienie próżni tyko WXD 2
Wywołanie menu ▶ Parametry stacji
Aby nie dopuścić do powstania niedrożności kolby odlutowującej, można ustawić czas opóźnienia próżni.
Opcja Opis
| 0 sec OFF: funkcja opóźnienia próżni jest wyłączona (ustawienie fabryczne) | |
| 1-10 sec | ON: czas opóźnienia próżni, regulowany indywidualnie |
Włączanie / wyłączanie dźwięków przycisków
Wywołanie menu ▶ Parametry stacji
Opcja Opis
ON Włączone
OFF Wyłączone
Wyjście urządzen zrobotyzowanych
Wywołanie menu ▶ Parametry stacji
Wyjście robota znajduje się z tylnej strony urządzenia.
WX 1: OFF - ON - ZeroSmog - Stop&Go
WX 2 / WXD 2: OFF- Lewy - Prawy - Lewy I Prawy - ZeroSmog - Stop&Go
| Opcja Opis | |
| Lewy lewy kanał | narzędzia (ustawienie fabryczne) |
| Prawy prawy kanał | narzędzia |
| Lewy I Prawy oba | kanały narzędzi |
| ZeroSmog Tylne | bezpontencjałowe, wyjście przełączające zamykane jest podczas używania narzędzia. Za pomocą opcjonalnego adaptera (WX HUB) można podłączyć określone urządzenia Zero Smog. Tylne złącze RS 232 będzie nadal działało.Wyjście przełączające jest otwarte w przypadku Standby, AUTO-OFF, OFF lub wtedy, gdy nie jest włożone narzędzie. |
| Stop&Go Tylne | złącze RS 232 wykorzystywane jest do sterowania opcjonalnego optoadaptera, aby móc załączyć KHE/KHP za pomocą światłowodu.Przy korzystaniu z narzędzia to wyjście jest uaktywniane. Dodatkowo zamykane jest bezpotencjałowe wyjście przełączające. Wyjście jest wyłączone w przypadku Standby, AUTO-OFF, OFF lub wtedy, gdy nie jest włożone narzędzie. |
REAR RJ-Socket
max. 50 V / 20 mA
Uwaga
Po osiągnięciu temperatury roboczej robota, na wyświetlaczu pojawia się wskazanie OK. nie dotyczy Zero Smog + Stop&Go
Przełącznik nożny (tyko WXD 2 + WXA 2)
Wywołanie menu ▶ Parametry stacji
Aby nie dopuścić do przedwczesnego załączenia się pompy lub w celu zapewnienia zdefionowanego czasu wstępnego nagrzania miejsca lutowania, istnieje możliwość ustawienia parametru opóźnienia włączenia
Opcja Opis
OFF wyłączone
ON włączone Złącze RS232 konfiguruje się jako wejście przełącznika nożnego, w celu aktywacji strumienia powietrza.
Podłączanie urządzeń dodatkowych
Stosować się do rysunków poglądowych.
Urządzenia dodatkowe mogą być dołączane do złącza z przodu i/lub złącza z tyłu stacji lutowniczej.
Stacja lutownicza rozpoznaje automatycznie, jakie urządzenie dodatkowe jest podłączone. Stacja lutownicza pokazuje z lewej (złącze z przodu, patrz rys. 35) lub z prawej (złącze z tyłu) symbol lub nazwę podłączonego urządzenia dodatkowego.
Ustawianie parametrów urządzeń dodatkowych
- Wybrać urządzenie przyciskiem urządzenia dodatkowego (przednie / tylne).
Na wyświetlaczu pojawia się ustawiany parametr (np. prędkość obrotowa). - Ustawić żądaną wartość pokrętłem z funkcją przycisku.
- Zatwierdzić wartość przyciskiem wprowadzania danych
| Stacje do lutowaniaWX 1 WX 2 WXD | Stacje do lutowania2 WXA 2 | rozlutowywnia | Stacja gorącego powietrza | |
| Wymiary dł. x szer. x wys. 170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch | ||||
| Ciężar ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg | ||||
| Napięcie sieciowe 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz | ||||
| Pobór mocy 200 W 200 W (255 W) 200 W (255 W) W) 200 W (255 W) | ||||
| Klasa bezpieczeństwa I, obudowa antystatycznaIII, Narzędzie do lutowania | ||||
| Bezpiecznik T2 A (230 V) | T4 A (120 V) | |||
| Zakres temperatur Celsjusza: | 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Regulowany zakres temperatury zależny jest od rodzaju narzędzia. | |||
| Dokładność temperatur | ± 9 °C± 17 °F | |||
| Stabilność temperatury | ± 2 °C± 4 °F | |||
| Wyrównanie potencjału | Přes zdířku s pomocnym kontaktem 3,5 mm na zadní straně přístroje. | |||
| Wyświetlacz | 255 x 128 dots / Podświetłanie | |||
| Interfejs | Sterownik wyposażony jest w umieszczone na płycie czołowej złącze USB do aktualizacji oprogramowania układowego, ustawiania parametrów, monitorowania i rejestrowania danych (z pomocą oprogramowania monitora WX). | |||
| Zużycie powietrza - | 35 l / min | podciśnienie 75 kPA (10,9 psi) | - | |
| Przyłącze sprężonego powietrza | - | przyłącza sprężonego powietrza średnica zewnętrzna 6 mm (0,24") | przyłącza sprężonego powietrza średnica zewnętrzna 6 mm (0,24") | |
| Sprężone powietrze | - | Ciśnienie na wejściu 400 - 600 kPA (58-87 psi) nie zanieczyszczone olejem, suche powietrze sprężone powietrza: | Ciśnienie na wejściu 400 - 600 kPA (58-87 psi) niezawierające oleju, suche powietrze sprężone lub azot N2 | |
| Ilość powietrza | - | ok. 0-18 l/ min przy ciśnieniu 6 bar | ||
Komunikaty o błędach i usuwanie błędów
| Komunikat/Oznaka Możliwa przyczyna Środki zaradcze | ||
| Wskazanie „- - -“ | Narzędzie nie zostałorozpoznaneNarzędzie uszkodzone | Sprawdź podłączenienarzędzia do urządzeniaSprawdź podłączone narzędzie |
| Wyświetlacz nie działaWyświetlacz wyłączony | brak napięcia sieciowego | Włącz włącznik sieciowySprawdź napięcie siecioweSprawdź zabezpieczenieurządzenia |
| OFFNie można włączyć kanału | Odłączenie wskutekprzeciążeniaKanał jest wyłączony | Można korzystać tylko z jednejlutownicy. |
| WXD 2:Brak próżni na narzędziuodlutowującym | Próżnia nie jest podłączonaDysza odlutowująca zapchanaBrak dopływu lub niewłaściwepodłączenie sprężonegopowietrza | Podłączyć wąż próżniowy doprzyłącza próżniPrzeprowadź czyszczeniedyszy odlutowującej zapomocą narzędzia doczyszczeniaZałączyć sprężone powietrzena przyłączu sprężonegopowietrza lub sprawdzić |
| WXD 2:Niewystarczająca próżnia nanarzędziu odlutowującym | Pełny nabój filtra narzędziaodlutowującegoPełny filtr główny stacjilutowniczej | Wymienić nabój filtra narzędziaodlutowującegoWymienić wkład filtra głównegostacji lutowniczej5 87 657 |
| WXA 2:Brak powietrza przy kolbie nagorące powietrze | Wąż powietrza nie jestpodłączonyBrak dopływu lub niewłaściwepodłączenie sprężonegopowietrza | Załączyć sprężone powietrzena przyłączu sprężonegopowietrza lub sprawdzićPodłączyć lub sprawdzić wążpowietrza przy kolbie do WXA2 |
| złącze z tyłuBrak funkcji z Zero Smog/WHP/PC/ WFV 60A | Wyjście urządzeń zrobotyzowanych ustawione na Stop/Go | Wyłączyć funkcję Stop & Go;Lub użyć przedniego złączaRS 232 |
| złącze z przoduBrak funkcji z Zero Smog/WHP/PC/ WFV 60A | ||
Symbole
Uwaga!
Przeczytać instrukcję obsługi!
Przed wykonaniem jakichkolwiek prac przy urządzeniu wyciągnąć wtyczkę z gniazdka.
Wzornictwo i miejsce pracy spełniające wymogi ESD
Wyrównanie potencjału
Znak CE
Bezpiecznik
Transformator bezpieczeństwa
Lutowanie
Rozlutowywanie
Gorące powietrze
Utylizacja
Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2012/19/EU dotyczącą zużytego sprzętu elektrotechnicznego i elektronicznego, zużyte elektronarzędzia należy segregować i utylizować w sposób przyjazny dla środowiska. Wymienione elementy urządzenia, filtry lub zużyte urządzenia należy usuwać zgodnie z przepisami obowiązującymi w danym kraju.
Oryginalna deklaracja zgodności
Stacje do lutowania WX1, WX2
rozlutowywania WXD 2
Stacja gorącego powietrza WXA 2
Niniejszym oświadczamy, że wymienione produkty spełniają poniższe wytyczne:
2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)
Zastosowane normy zharmonizowane:
DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10
Kierownik techniczny Prezes zarządu
Osoba upoważniona do przygotowania dokumentacji technicznej.
Weller Tools GmbH
Heslo (funkcia blokovania)
Vyvolanie menu ▶ Parametre stanice
Dizajn a pracovisko v súlade s ESD
