WX 2010 - Svetsmaskin Weller - Gratis bruksanvisning och manual
Hitta enhetens manual gratis WX 2010 Weller i PDF-format.
| Produkttyp | Löd-/avlödnings-/varmluftsstation |
| Märke | Weller |
| Modell | WX 2010 |
| Mått (L x B x H) | 170 x 151 x 130 mm |
| Vikt | Cirka 3,2 kg |
| Strömförsörjning | 230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz |
| Effektförbrukning | 200 W (255 W max) |
| Skyddsklass | I, antistatiskt hölje |
| Säkring | T2 A (230 V), T4 A (120 V) |
| Temperaturområde | 100 - 450 °C (550 °C max beroende på verktyg) |
| Temperaturnoggrannhet | ± 9 °C |
| Temperaturstabilitet | ± 2 °C |
| Potentialutjämning | Via 3,5 mm jackhylsa på baksidan |
| Gränssnitt | USB fram, RS232 bak, robotutgång |
| Luftförbrukning (vakuum) | 35 l/min, max undertryck 75 kPa |
| Tryckluftsflöde | 0 - 18 l/min vid 6 bar |
| Huvudfunktioner | Lödning, avlödning, varmluft |
| Underhåll och rengöring | Rengör panel med trasa, byt filter, rengör munstycken varma |
| Säkerhet | Anvisningar för elstöt, brännskador, ESD, automatisk avstängning |
| Reservdelar och reparerbarhet | Lödspetsar, munstycken, filter, patroner; reparation av auktoriserad Weller-personal |
| Garanti | 12 månader |
Vanliga frågor - WX 2010 Weller
Användarfrågor om WX 2010 Weller
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Svetsmaskin i PDF-format gratis! Hitta din manual WX 2010 - Weller och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. WX 2010 av märket Weller.
BRUKSANVISNING WX 2010 Weller
SV Översättning av bruksanvisning i original

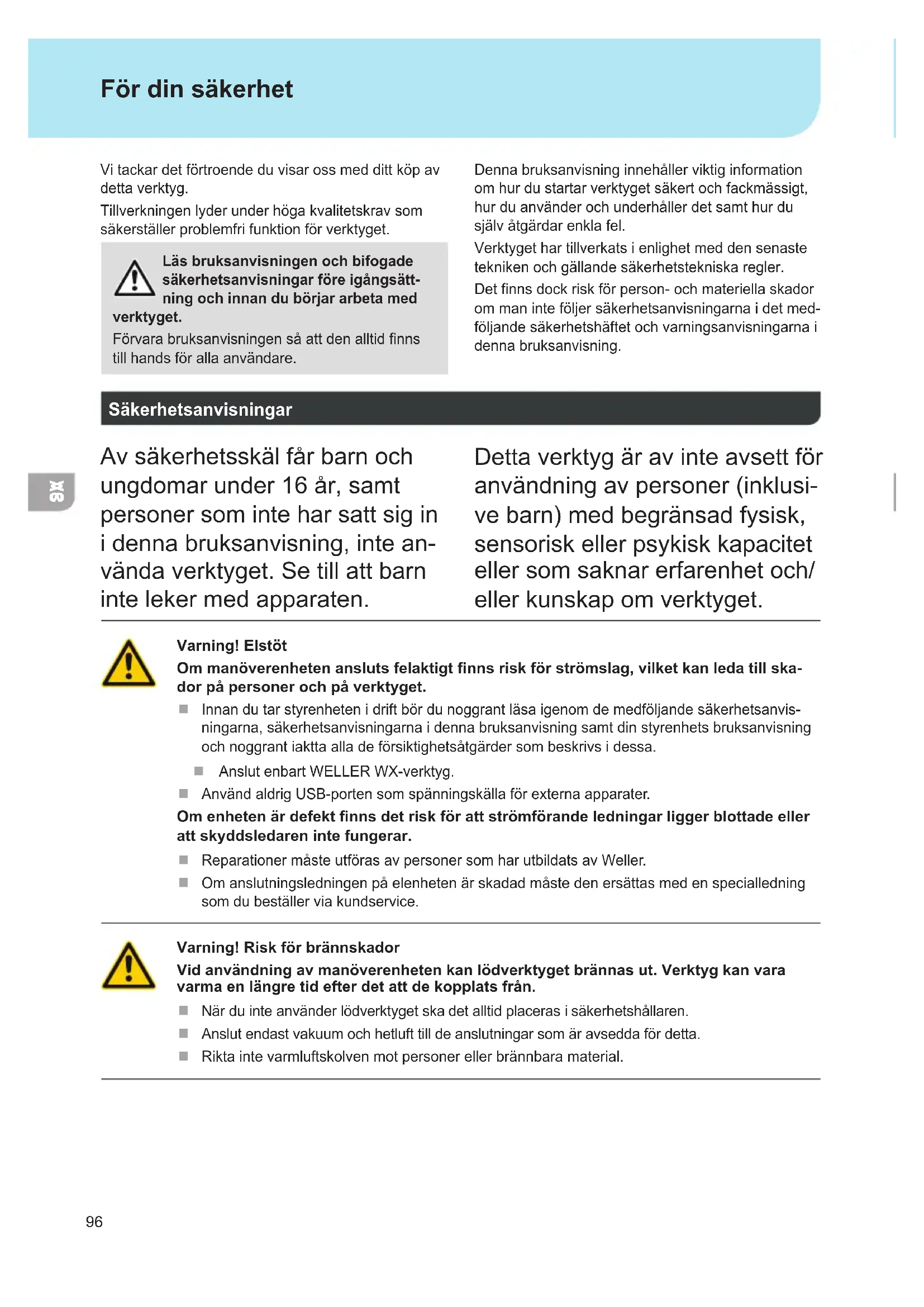

Vi tackar det förtroende du visar oss med ditt köp av detta verktyg.
Tillverkningen lyder under höga kvalitetskrav som säkerställer problemfri funktion för verktyget.
Läs bruksanvisningen och bifogade säkerhetsanvisningar före igångsättning och innan du börjar arbeta med verktyget.
Förvara bruksanvisningen så att den alltid finns till hands för alla användare.
Denna bruksanvisning innehåller viktig information om hur du startar verktyget säkert och fackmässigt, hur du använder och underhåller det samt hur du själv åtgärdar enkla fel.
Verktyget har tillverkats i enlighet med den senaste tekniken och gällande säkerhetstekniska regler.
Det finns dock risk för person- och materiella skador om man inte följer säkerhetsanvisningarna i det medföljande säkerhetshäftet och varningsanvisningarna i denna bruksanvisning.
Av säkerhetsskäl får barn och ungdomar under 16 år, samt personer som inte har satt sig in i denna bruksanvisning, inte använda verktyget. Se till att barn inte leker med apparaten.
Detta verktyg är av inte avsett för användning av personer (inklusive barn) med begränsad fysisk, sensorisk eller psykisk kapacitet eller som saknar erfarenhet och/eller kunskap om verktyget.
Varning! Elstöt
Om manöverenheten ansluts felaktigt finns risk för strömslag, vilket kan leda till skador på personer och på verktyget.
Innan du tar styrenheten i drift bör du noggrant läsa igenom de medföljande säkerhetsanvisningarna, säkerhetsanvisningarna i denna bruksanvisning samt din styrenhets bruksanvisning och noggrant iaktta alla de försiktighetsåtgärder som beskrivs i dessa.
■ Anslut enbart WELLER WX-verktyg.
Använd aldrig USB-porten som spänningskälla för externa apparater.
Om enheten är defekt finns det risk för att strömförande ledningar ligger blottade eller att skyddsledaren inte fungerar.
■ Reparationer måste utföras av personer som har utbildats av Weller.
- Om anslutningsledningen på elenheten är skadad måste den ersättas med en specialisedning som du beställer via kundservice.
Varning! Risk för brännskador
Vid användning av manöverenheten kan lödverktyget brännas ut. Verktyg kan vara varma en längre tid efter det att de kopplats från.
När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren.
Anslut endast vakuum och hetluft till de anslutningar som är avsedda för detta.
Rikta inte varmluftskolven mot personer eller brännbara material.
Använd Maskinen Enligt Anvisningarna
Försörjningsenhet WELLER WX-lödverktyg. Använd endast lödstationen/avlödningsstationen/hetluftsstationen enligt det syfte som angetts i bruksanvisningen, för lödning och avlödning under de villkor som anges här.
Brandfarliga gaser och vätskor får inte sugas ut.
Verktyget får enbart drivas med korrekt isatta och för verktyget avsedda filterpatroner.
Byt ut fulla filterpatroner.
Använd verktyget enbart inomhus. Skydda det från fukt och direkt solljus.
Avsedd användning innebär att
■ denna bruksanvisning beaktas,
alla medföljande dokument beaktas,
de nationella skyddsföreskrifter som gäller på användningsplatsen följs.
Tillverkaren tar inget ansvar för eventuella förändringar av verktyget som användaren utför på eget bevåg.
Användarkategorier
Vissa arbetsmoment innebär en större olycksrisk och får därför endast utföras av utbildad fackpersonal.
| Arbetsmoment Användarkategorier | |
| Inställning av lõdparametrar Fackpersonal med teknisk utbildning | |
| Byte av elektriska reservdelar Elektriker | |
| Inställning av underhållsintervall Säkerhetsexpert | |
| OperatörByte av filter | Lekman |
| OperatörByte av filterByte av elektriska reservdelar | Tekniklärlingar under överinseende av utbildad fackman |
Ta lödstationen i drift
Varning!
Följ bruksanvisningarna till de apparater som ska anslutas.
Följ anvisningarna i kapitlet "Idrifttagande" när instrumentet ska tas i drift.
Kontrollera om nätspänningen överensstämmer med uppgifterna på typskylten.
Maskinen skall vara frånslagen när kontakten anslutes till vägguttaget.
När lödstationen är påslagen gör mikroprocessorn en genomgång av sig själv och läser av de parametervärden som sparats i verktyget.
Börtemperatur och fast temperatur är sparade i verktyget. Den faktiska temperaturen (ärvärdet) stiger till börtemperatur (= lödverktyget värms upp).
WXA 2: Kväve N2 reducerar oxidationen och flussmedlet håller sig aktivt en längre tid. Vi rekommenderar kväve N2 som säljs i stålflaskor. Flaskan måste utrustas med en tryckregulator för 0 - 10 bar.
Lödning och avlödning
Följ bruksanvisningen till det anslutna lödverktyg du ska arbeta med.
Skötsel av lödspetsar
Vid första upphettningen bör du täcka lödspetsen med lod. På så vis avlägsnas eventuella oxidbeläggningar eller orenheter som kan ha uppstått vid förvaring av lödspetsen.
Vid pauser i lödningen och när du lägger undan lödspetsen bör du kontrollera att den är ordentligt täckt med lod.
■ Använd inga aggressiva flussmedel.
- Kontrollera alltid att lödspetsen sitter som den ska.
Välj en så låg arbetstemperatur som möjligt.
Välj alltid den största lödspets som passar till arbetet
Tumregeln är att den bör vara ungefär lika stor som lödytan.
Se till att lödspetsen är ordentligt täckt av lod så att värmeöverföringen mellan lödspetsen och lödpunkten sker på en så stor yta som möjligt.
Vid längre pauser i lödningen bör du koppla från lödsystemet eller använda Wellers funktion för sänkning av temperaturen vid pauser.
- Om du ska förvara lödkolven under en längre tid bör du alltid täcka lödspetsen med lod.
■ Mata lod direkt till lödpunkten, inte på lödkolven.
- Byt lödspetsarna med hjälp av det tillhörande verktyget.
Lägg inte mekanisk belastning på lödspetsen.
Varning
Manöverenheten är justerad för medelstora lödspetsar. Avvikelser kan uppstå på grund av spetsbyte eller därför att andra spetsformer används.
WX 2, WXD 2, WXA 2: Överbelastningsstopp (255 W)
Som skydd mot överbelastning av WX-stationen avaktiveras en kanal automatiskt (Auto-Off) när den sammanlagda verktygseffekten i båda kana-lerna överstiger 255 W.
Dessutom utlöses överbelastningsavstängningen när följande verktygskombinationer ansluts: t.ex.
- 2 WXHP 120 värmehällar
- En WXHP 120 värmehäll och en avlödningskolv WXDP 120 eller WXDV 120
Potentialutjämning
Genom att koppla 3,5-mm-kopplingsjacket på olika sätt är 4 varianter möjliga:
| a Hårt jordad utan stickpropp (leveransskick). | |
| b Potentialutjämning med stickpropp, utjämningsledning vid mellankontakten. | |
| c Spänningslös med stickpropp | |
| d Mjukt jordad med stickpropp och inlött motstånd.Jordning via det valda motståndet. |
Under tiden som uppdateringen körs får stationen inte stängas av.
- Koppla från stationen.
- Sätt i minnesenhet i USB-porten.
- Koppla till stationen.
Den fasta programvaran uppdateras automatiskt.
Om du redan har aktuell fast programvara installerad på stationen ändras den inte.
skötsel och underhåll
Varning!
Tag ut kontakten ur vägguttaget, om maskinen skall åtgärdas.
Rengör kontrollpanelen med särskild rengöringsduk om den blir smutsig.
Tillslut de portar som inte används med förslutningspropp.
Varning! Risk för brännskador
Lödspetsen får endast bytas när den är kall.
Byte av sugmunstycke och rengöring får enbart utföras när lödverktyget varmt. Lämpliga verktyg ska användas.
Byte av hetluftsmunstycke får endast utföras med passande verktyg.
Uppsamlingsbehållaren för tenn får endast rengöras eller bytas då den är kall.
Byte av filter
Kontrollera regelbundet att huvudfiltret för vakuum inte är smutsigt och byt ut det vid behov.
Varning!
Vakuumenheten förstörs om den används utan filter.
- Kontrollera att ett huvudfilter sitter monterat innan du börjar med några lödningsarbeten!
Smutsiga filter måste behandlas som riskavfall. Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.
Använd lämplig skyddsutrustning.
Varning!
Använd endast originalreservdelar.
Garanti
Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB.
Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet "garanti".
Om verktyget har använts felaktigt eller om okvalificerade personer har gjort ingrepp i det, upphör garantin att gälla.
Med reservation för tekniska ändringar.
Mer information hittar du på www.weller-tools.com.
Vilotemperatur
Menyanrop ▶ Verktygsparameter
Obs! Lödverktyget har en sensor i handtaget som känner av om verktyget är i drift. Om lödverktyget inte används inleds automatiskt en nedkylningsprocess.
När temperaturen kopplats från, ställs standby-temperaturen automatiskt in.
Standby-tid (temperaturfränkoppling)
Menyanrop ▶ Verktygsparameter
När lödverktyget inte används sänks temperaturen till standbytemperatur när den inställda standbytiden har gått. På displayen visas "Standby".
Lämna standby-läget genom att trycka på någon av knapparna. Den integrerade sensorn i verktyget känner av lägesändringen och och deaktiverar standby-läget så fort verktyg flyttas.
| Tillval Beskrivning | |
| OFF Standby-tiden är fränkopplad (fab-riksinställning) | |
| 1-999 min | Standby-tiden ställs in individuellt |
| --- Verktyget stöds inte | |
Automatisk frånslagstid (AUTO-OFF)
Menyanrop ▶ Verktygsparameter
När lödverktyget inte används avbryts uppvärmningen efter den automatiska frånslagstiden.
Temperaturen kopplas från oberoende av inställd standbyfunktion. Ärtemperaturen blinkar och fungerar som restvärmesindikator. På displayen visas "AUTO-OFF".
| Tillval Beskrivning | |
| OFF AUTO | -OFF-funktionen är frånkopp-lad (fabriksinställning). |
| 1-999 min | AUTO-OFF-tiden ställs in individuellt |
Känslighet
Menyanrop ▶ Verktygsparameter
Tillval Beskrivning
| Låg Ej Känslig – reagerar på kraftig (lång) rörelse |
| Normal Standard (fabriksinställning) |
| Hög Känslig - reagerar på lätt (kort) rörelse |
| --- Verktyget stöds inte |
Max. gångtid för hetluft WXHAP 200
Öppna menyn ▶ Verktygsparameter
Inkopplingstiden för hetluftsströmmen i WXHAP 200 kan ställas in i steg om 1 sekund mellan 0 och 300 s. Fabriksinställningen är 0 s ("OFF"), dvs. luftströmmen aktiveras så länge som knappen på hetluftspennan eller den tillvalbara fotströmbrytaren hålls intryckt.
| Tillval Beskrivning | |
| OFF Ingen | tidsrymd har definierats (fabriksinställning) |
| 1-300 s individuellt inställbar | |
Offset (Temperatur-Offset)
Öppna menyn ▶ Verktygsparameter
Lödspetsens faktiska temperatur kan anpassas genom en temperatur-offset på ± 40 °C (± 72 °F).
Prestanda läge
Öppna menyn ▶ Verktygsparameter
Funktionen reglerar hur uppvärmningen av lödverktyget till inställd verktygstemperatur sker.
Tillval Beskrivning
| Standard anpassad (medelsnabb) uppvärmning (fabriksinställning) | |
| Min långsam uppvärmning | |
| Max snabb | uppvärmning |
Knapplås WXHAP 200
Öppna menyn ▶ Verktygsparameter
Med denna funktion kan du ändra de fabriksinställda knappfunktionerna på WXHAP 200-lödpennan.
Tillval Beskrivning
| OFF – | |
| ON Du kopplar till WXHAP 200 genom att trycka en gång på knappen och stänger av den genom att trycka en gång till. | |
Processfönster
Öppna menyn ▶ Verktygsparameter
Det temperaturintervall som ställts in i processfönstret avgör signalförhållandet för den spänningslösa binärutgången.
Varning
För verktyg med ringbelysning (t.ex. WXDP 120) ställs ringbelysningens ljusförhållande in i processfönstret.
Ett konstant ljus betyder att förvald temperatur har uppnåtts eller att temperaturen är inom det intervall som angivits i processfönstret.
Ett blinkande ljus signalerar att systemet håller på att värmas upp, eller att temperaturen är utanför det intervall som angivits i processfönstret.
Språk
Öppna menyn ▶ Stationsparametrar
| CHN | 中文 |
| DEN | Dansk |
| ENG | English |
| ESP | Español |
| FIN | Suomi |
När läsning är aktiverad kan endast lödstationens knappar för fast temperatur användas. Inga andra inställningar kan göras förrän lödstationen lästs upp.
Varning
Om det bara ska finnas ett temperaturvärde tillgängligt måste kontrollknapparna (knappar för fast temperatur) vara inställda på samma temperatur.
Låsa lödstationen:
Ange den tresiffriga låskoden (mellan 001-999) med hjälp av klickhjulet.
Läsningen är nu aktiv (i displayen visas ett hänglås).
Lås upp lödstationen
- Öppna parametermenyn. Om lödstationen är låst öppnas automatiskt menypunkten Lösenord. I displayen visas tre stjärnor (***)
- Ange den tresiffriga läskoden med hjälp av klickhjulet.
- Bekräfta koden med Enter.
Glömt koden?
Kontakta vår kundtjänst: technical-service@weller-tools.com
För att hindra att pumpen startas för tidigt eller för att garantera en angiven förvärmningstid på lödstället, kan du ställa in en tillslagsfördröjning
| Tillval Beskrivning | |
| 0 sec OFF: Funktionen vakuum inflöde är frånkopplad (fabriksinställning) | |
| 1-10 sec | ON: Tid för vakuuminflöde, separat inställbar. |
Vakuum efter öde (Endast WXD 2)
Ögna menyn Stationsparametrar
För att hindra att avlödningskolven täpps till kan du ställa in en tid för vakuumefterflöde.
| Tillval Beskrivning | |
| 0 sec OFF | Funktionen vakuum efterflöde är frånkopplad (fabriksinställning) |
| 1-10 sec | ON: Tid för vakuumefterflöde, individuellt inställbar |
Knappljud på/av
Öppna menyn ▶ Stationsparametrar
Tillval Beskrivning
ON Inkopplad
OFF Frånkopplad
Parametermenyn
Robotutgången sitter på baksidan av lödstationen.
WX 1: OFF - ON - ZeroSmog - Stop&Go
WX 2 / WXD 2: OFF- Vänster - Höger - Vänster & Höger - ZeroSmog - Stop&Go
Tillval Beskrivning
Vänster Vänster verktygskanal (fabriksinställning)
Höger Höger verktygskanal
Vänster & bägge verktygskanalerna
Höger
ZeroSmog Den bakre potentialfria kopplingsutgången stängs när ett verktyg används. Särskilda Zero Smog kan anslutas via en adapter (WX HUB) som finns som tillval. Det bakre RS 232-gränssnittet kan fortfarande användas.
Kopplingsutgången är öppen vid Standby, AUTO-OFF, OFF eller om inget verktyg är anslutet.
Stop&Go Det bakre RS 232-gränssnittet används för att styra en optisk adapter (tillval) som kan aktivera en KHE/KHP via en Ijusledare.
Utgången aktiveras när ett verktyg används. Dessutom stängs den potentialfria kopp- lingsutgången. Utgången är stängd vid Standby, AUTO-OFF, OFF eller om inget verktyg är anslutet.
Varning
När arbetstemperaturen för roboten uppnås visas – ok – på displayen. Ej vid Zero Smog + Stop&Go
För att hindra att pumpen startas för tidigt eller för att garantera en angiven förvärmningstid på lödstället, kan du ställa in en tillslagsfördröjning
Tillval Beskrivning
OFF Frånkopplad
ON Inkopplad Gränssnittet RS232 har konfigurerats som ingång för pedalkoppling för aktivering av luftströmmen.
Observera översiktsbilderna.
Tillsatsenheter kan antingen anslutas via porten på lödstationens framsida och/eller porten på stationens baksida.
Lödstationen känner automatiskt av vilken tillsatsenhet som har anslutits. Lödstationen visar symbolen eller namnet för den anslutna enheten till vänster (= porten på framsidan) eller till höger (= porten på baksidan).
Ställ in tillsatsenhetens parametrar
- Välj tillsatsenhet med tillsatsenhetsknapparna (fram/bak).
Parametrar som går att ställa in visas i displayen (t.ex. varvtal). - Ställ in önskat värde med klickhjulet.
- Bekräfta värdet med Enter.
| Lödstationer Lödstationer AvlödningsstationWX 1 WX 2 WXD 2 WXA 2 | Hetluftsstation | |||
| Mätt L x B x H 170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch | ||||
| Vikt ca. 3,2 kg ca. 3,2 kg ca. | 3,8 kg ca. 3,8 kg | |||
| Nätspänning 230 V, 50 Hz | / 120 V, 60 Hz / 100 V 50/60 Hz | |||
| Upptagen effekt 200 W 200 W | W (255 W) 200 W (255 W) 200 W (255 W) | |||
| Skyddsklass I, antistatiskt höjeIII, Lödverktyg | ||||
| Säkring T2 A (230 V) | T4 A (120 V) | |||
| Temperaturområde Celsius: | 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Det reglerbara temperaturområdet beror på verktyget. | |||
| Temperaturnoggrannhet | ± 9 °C± 17 °F | |||
| Temperaturstabilitet | ± 2 °C± 4 °F | |||
| Potentialutjämning | Via ett 3,5 mm kopplingsjack på enhetens baksida. | |||
| Display | 255 x 128 dots / Bakgrundsbelysning | |||
| Gränssnitt | På framsidan av manöverenheten sitter en USB-port för uppdatering av den inbyggda programvaran, inställning av parametrar, övervakning och dataloggar (med programmet WX Monitor). | |||
| Luftförbrukning | - | 35 l / minmax undertryck75 kPA (10,9 psi) | - | |
| Tryckluftsanslutning | - | Tryckluftsslangytterdiameter6 mm 6 mm(0,24") | Tryckluftsslangytterdiameter6 mm 6 mm(0,24") | |
| Tryckluft | - | Ingångstryck400 - 600 kPA(58-87 psi) oljefri, torr tryckluft | Ingångstryck400 - 600 kPA(58 - 87 psi)oljefri, torrtryckluft ellerkväve N2 | |
| Luftflöde | - | ca 0 - 18 l/minvid 6 bar | ||
Felmeddelanden och åtgärder
| Meddelande/Symtom Möjlig orsak Åtgärd | ||
| Indikering "-- -" | ■ Verktyget kunde inte identifieras■ Verktyget defekt | ■ Kontrollera verktygets anslutning till lödstationen■ Kontrollera det anslutna verktyget |
| Ingen displayfunktion Display avstängd | ■ Nätspänning saknas | ■ Koppla till nätströmbrytaren g■ Kontrollera nätspänningen■ Kontrollera apparatens säkrin |
| OFFIngen kanal kan påkopplas | ■ Överbelastningsstopp■ Kanalen avstängd | ■ Endast en kolv kan användas. |
| WXD 2:Inget vakuum vid avlödnings-verktyget | ■ Vakuum ej anslutet■ Avlödningsmunstycket tilltäppt■ Tryckluft ej ansluten eller felansluten | ■ Anslut vakuumslangen till vakuumanslutningen■ Rengör avlödningsmunstycket med lämpligt verktyg■ Anslut eller kontrollera tryckluft till tryckluftsanslutningen |
| WXD 2:Otilräckligt vakuum vid avlödningsverktyget | ■ Filterpatronen vid avlödnings-verktyget är full■ Huvudfiltret vid lödstationen är fullt | ■ Byt filterpatronen vid avlödningsverktyget■ Byt huvudfilterinsatsen vid lödstationen5 87 657 |
| WXA 2:Ingen luft i hetluftspennan | ■ Luftslangen är inte ansluten■ Tryckluft ej ansluten eller felansluten | ■ Anslut tryckluften eller kontrollera tryckluftsanslutningen■ Anslut eller kontrollera luftslangen från lödpennan till WXA 2 |
| Port på baksidanIngen funktion med Zero Smog/WHP/PC/WFV 60A | ■ Robotutgången är inställd på Stop/Go | ■ Avaktivera Stop & Go-funktion; Eller använd det främre RS 232-gränssnittet |
| Port på framsidanIngen funktion med Zero Smog/WHP/PC/WFV 60A | ||
Symboler
Varning!
Läs bruksanvisningen!
Dra alltid ut kontakten ur uttaget innan arbete utförs på verktyget.
ESD-korrekt design och ESD-korrekt arbetsplats
Potentialutjämning
CE-märket
Säkring
Säkerhetstransformator
Lödning
Avlödning
Hetluft
Avfallshantering
Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.
Ursprunglig försäkran om överensstämmelse
Lödstationer WX1, WX2
Avlödningsstation WXD 2
Hetluftsstation WXA 2
Vi deklarerar att de betecknade produkterna uppfyller bestämmelserna i följande riktlinjer:
2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)
Tillämpade harmoniserade standarder:
DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10
Bemyndigar sammanställning av tekniskt underlag.
Weller Tools GmbH
Lodning og aflodning
Blokeringen er aktiv (på displayet ses en lås).
