WX 2010 - Suvirinimo aparatas Weller - Nemokama naudojimo instrukcija

Produkto tipas	Lydymo/atsukimo/karšto oro stotelė
Prekės ženklas	Weller
Modelis	WX 2010
Matmenys (Ilgis x Plotis x Aukštis)	170 x 151 x 130 mm
Svoris	Maždaug 3,2 kg
Maitinimas	230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz
Sugerta galia	200 W (255 W max)
Apsaugos klasė	I, antistatinis korpusas
Apsauga	T2 A (230 V), T4 A (120 V)
Temperatūros diapazonas	100 - 450 °C (550 °C max pagal įrankį)
Temperatūros tikslumas	± 9 °C
Temperatūros stabilumas	± 2 °C
Potencialo kompensacija	Per 3,5 mm jack lizdą galinėje pusėje
Sąsaja	USB priekyje, RS232 gale, robotų išvestis
Oro suvartojimas (vakuumas)	35 l/min, maks. vakuumas 75 kPa
Suslėgto oro srautas	0 - 18 l/min esant 6 bar
Pagrindinės funkcijos	Lydymas, atsukimas, karštas oras
Priežiūra ir valymas	Valkykite skydelį šluoste, keiskite filtrą, karštai valykite antgalius
Sauga	Elektros smūgio, nudegimų, ESD, automatinio išjungimo instrukcijos
Atsarginės dalys ir remonto galimybės	Lituoklio antgaliai, karšto oro antgaliai, filtrai, kasetės; remontą atlieka Weller įgalioti darbuotojai
Garantija	12 mėnesių

Dažnai užduodami klausimai - WX 2010 Weller

Kaip sureguliuoti temperatūrą WX 2010 stotyje?

Naudokite paspaudžiamą ratuką ir fiksuotos temperatūros mygtukus. Norimą temperatūrą galima koreguoti nustatymų meniu. Vertės išsaugomos prijungtame įrankyje.

Ką reiškia ekrane rodomas "---"?

Tai rodo, kad įrankis neaptiktas. Patikrinkite įrankio prijungimą arba patį įrankį. Įrankis gali būti sugedęs.

Kaip įjungti budėjimo režimą (Standby)?

Budėjimo režimas įsijungia automatiškai po nustatyto laiko nustatymų meniu (budėjimo trukmė). Galite nustatyti trukmę nuo 1 iki 999 minučių arba išjungti funkciją (IŠJ.).

Kaip pakeisti lituoklio antgalį?

Įsitikinkite, kad stotis išjungta ir antgalis atvėsęs. Naudokite tinkamą įrankį antgaliui nuimti. Pakeiskite jį suderinamu Weller antgaliu.

Ką daryti, jei WXD 2 vakuumas yra nepakankamas?

Patikrinkite, ar įrankio filtro kasetė ir pagrindinis stoties filtras nėra pilni. Jei reikia, pakeiskite filtrus. Įsitikinkite, kad vakuumo jungtys yra tinkamai prijungtos.

Kaip atnaujinti stoties programinę įrangą?

Atsisiųskite naujinimą į USB atmintinę. Išjunkite stotį, įdėkite atmintinę į priekinį USB prievadą, tada vėl įjunkite. Naujinimas atliekamas automatiškai. Neišjunkite maitinimo operacijos metu.

Kokį suslėgtą orą naudoti WXA 2 karšto oro lituokliui?

Naudokite sausą, be alyvos suslėgtą orą arba azotą N2. Įvado slėgis turi būti nuo 400 iki 600 kPa (58-87 psi).

Kaip užrakinti stotį, kad būtų išvengta neleistinų nustatymų?

Stoties nustatymų meniu įjunkite užraktą nustatydami trijų skaitmenų kodą (001-999). Užrakinus, prieinami tik fiksuotos temperatūros mygtukai.

Ką reiškia "AUTO-OFF"?

Tai automatinio šildymo išjungimo funkcija po nustatyto neveikimo laiko (1-999 min.). Tikroji temperatūra mirksi, nurodydama likutinę šilumą.

Kaip valyti WX 2010 stotį?

Prieš valydami visada atjunkite stotį. Valykite valdymo skydelį tinkama šluoste. Dėl karšto oro antgalių ir lituoklio antgalių laikykitės saugos nurodymų (karštas/šaltas, priklausomai nuo situacijos). Reguliariai keiskite filtrus.

NAUDOJIMO INSTRUKCIJA WX 2010 Weller

LT Originalios instrukcijos vertimas

Dėkojame, kad įsigijote šį prietaisą ir parodėte, jog mumis pasitikite.

Gaminant buvo laikomasi griežčiausių kokybės reikalavimų, kurie užtikrina nepriekaištingą prietaiso veikimą.

Prieš pradėdami eksploatuoti ir dirbti su prietaisu, perskaitykite visą instrukciją ir pridedamus saugos nurodymus.

Instrukciją laikykite visiems naudotojams pasiekiamoje vietoje.

Šioje instrukcijoje pateikiama svarbios informacijos, kaip saugiai ir tinkamai pradėti eksploatuoti prietaisą, kaip atlikti valdymo, techninės priežiūros darbus ir patiems pašalinti paprastas triktis.

Prietaisas buvo pagamintas, atsižvelgiant į esamą technikos lygį ir pripažintas saugos technikos taisykles.

Vis dėlto gali kilti pavojus žmonėms ir turtui, jei nesilaikysite pridedamoje brošiūroje esančių saugos nurodymų ir neatsižvelgsite į šioje instrukcijoje pateiktus įspėjimus.

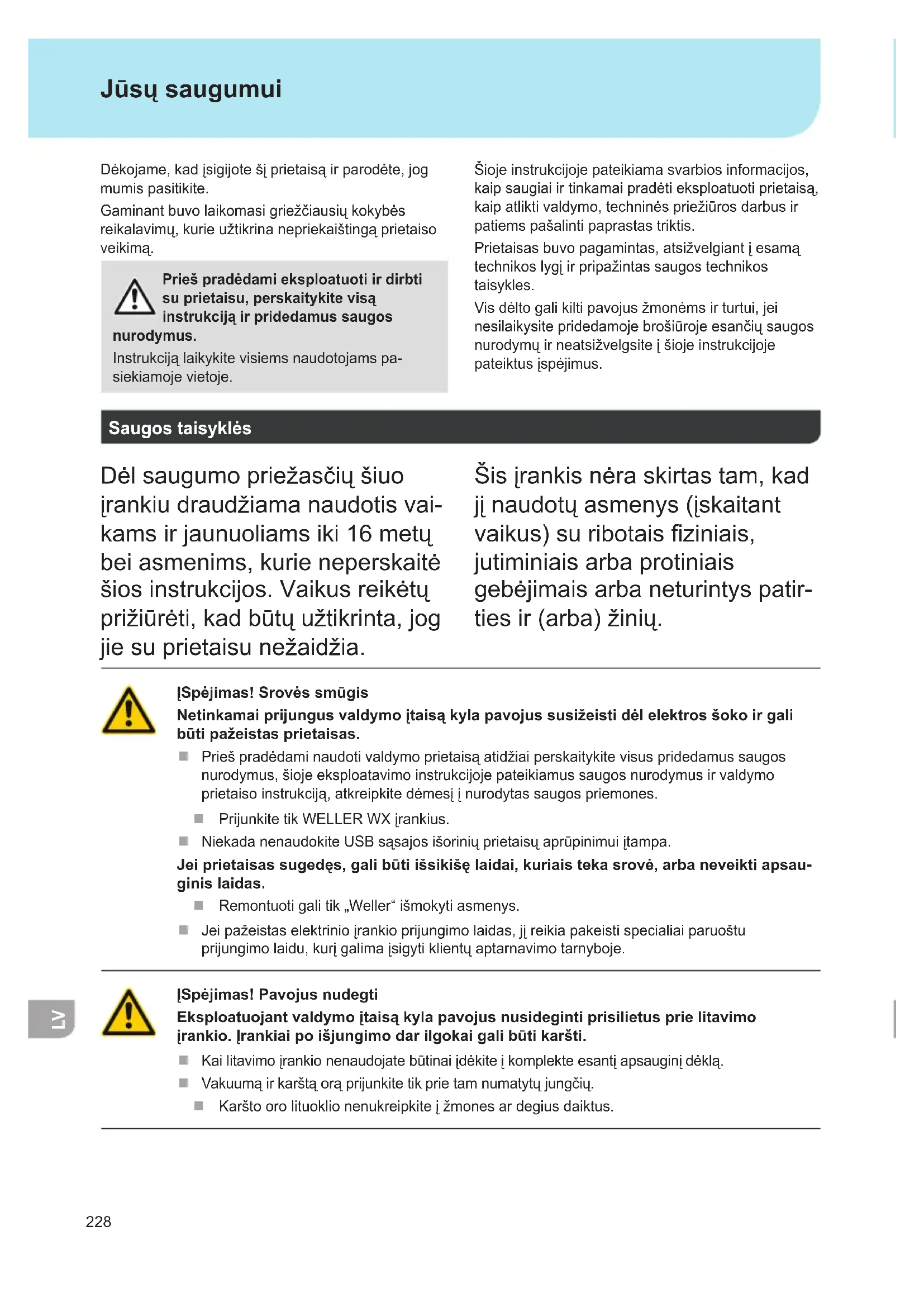

Saugos taisyklès

Dėl saugumo priežasčių šiuo įrankiu draudžiama naudotis vai-kams ir jaunuoliams iki 16 metų bei asmenims, kurie neperskaitė šios instrukcijos. Vaikus reikėtų prižiūrėti, kad būtų užtikrinta, jog jie su prietaisu nežaidžia.

Šis įrankis nėra skirtas tam, kad jį naudotų asmenys (įskaitant vaikus) su ribotais fiziniais, jutiminiais arba protiniais gebėjimais arba neturintys patirties ir (arba) žinių.

|Spėjimas! Srovės smūgis

Netinkamai prijungus valdymo įtaisą kyla pavojus susižeisti dėl elektros šoko ir gali būti pažeistas prietaisas.

Prieš pradėdami naudoti valdymo prietaisą atidžiai perskaitykite visus pridedamus saugos nurodymus, šioje eksploatavimo instrukcijoje pateikiamus saugos nurodymus ir valdymo prietaiso instrukciją, atkreipkite dėmesį į nurodytas saugos priemones.

■ Prijunkite tik WELLER WX įrankius.
Niekada nenaudokite USB sąsajos išorinių prietaisų aprūpinimui įtampa.

Jei prietaisas sugedęs, gali būti išsikiše laidai, kuriais teka srovė, arba neveikti apsauginis laidas.

Remontuoti gali tik „Weller“ išmokyti asmenys.
■ Jei pažeistas elektrinio įrankio prijungimo laidas, jį reikia pakeisti specialiai paruoštu prijungimo laidu, kurį galima įsigyti klientų aptarnavimo tarnyboje.

|Spėjimas! Pavojus nudegti

Eksploatuojant valdymo įtaisą kyla pavojus nusideginti prisilietus prie litavimo įrankio. Įrankiai po išjungimo dar ilgokai gali būti karšti.

Kai litavimo įrankio nenaudojate būtinai įdėkite į komplekte esanti apsauginį dėklą.
Vakuumą ir karštą orą prijunkite tik prie tam numatytų jungčių.
Karšto oro lituoklio nenukreipkite į žmones ar degius daiktus.

Naudojimas pagal paskirti

WELLER WX litavimo įrankių aprūpinimo blokas. Litavimo stotelę / atlitavimo stotelę / karšto oro stotelę naudokite tik eksploatavimo instrukcijoje nurodytam tikslui – lituoti ir atlituoti instrukcijoje nurodytomis sąlygomis.

Draudžiama siurbti degias dujas ir skysčius.

Įrankį galima naudoti tik su tinkamai įstatytais ir tam skirtais filtro įdėklais. Naudokite pilnus filtro įdėklus.

Iranki naudokite tik vidaus patalpose. Saugokite nuo drègmès ir tiesioginių saulės spindulių.

Naudojimui pagal paskirti taip pat priskiriama

■ šios instrukcijos laikymasis,
visų kitų papildomų dokumentų laikymasis,
šalyje galiojančių nelaimingų atsitikimų darbo vietoje prevencijos taisyklių laikymasis.

Už savavališkus prietaiso pakeitimus gamintojas neprisiima jokios atsakomybės.

Naudotojų grupės

Tam tikrus darbo etapus gali atlikti tik išmokyti specialistai, nes atliekant darbus rizika ir pavjoaus potencialas yra skirtingi.

Darbo etapas Naudotojų grupės
Litavimo parametrų nurodymas Techninį išsilavinimą	turintis kvalifikuotas personalas
Elektrinių atsarginių dalių keitimas Kvalifikuoti elektrikai
Techninės priežiūros intervalų nurodymas Už saugą	atsakingi specialistai
ValdymasFiltrų keitimas	Samdiniai
ValdymasFiltrų keitimasElektrinių atsarginių dalių keitimas	Besimokantieji techniniam išsilavinimui gauti, instruk-tuojami ir prižiūrimi išsilavinimą turinčio specialisto

Prietaiso paruošimas eksploatuoti

Dèmesio!

Laikykitės atitinkamų prijungtų prietaisų naudojimo instrukcijų.

Prietaisą eksploatuokite, kaip aprašyta skyriuje „Eksploatavimo pradžia“.

Patikrinkite, ar tinklo įtampa atitinka specifikacijų lentelėje pateiktus duomenis.

Prie kištukinio lizdo prijunkite tik išjungta prietaisa.

ljungus prietaisą, mikroprocesorius atlieka savikontrolės testą ir nuskaito įrankyje išsaugotas parametru vertes.

Nustatytosios ir fiksuotosios temperatūros vertės išsaugomos įrankyje. Faktinė temperatūros vertė pakyla iki nustatytosios temperatūros (= kaitina-mas litavimo įrankis).

WXA 2: Azotas N2 sumažina oksidacija, ir litavimo skystis ilgiau išlieka aktyvus. Rekomenduojame azotą N2, kuris parduodamas plieniniuose balionuose. Balionas turi būti su 0–10 barų redukciniu vožtuvu.

Litavimas ir išlitavimas

Litavimo darbus atlikite pagal Jūsų prijungto litavimo įrankio naudojimo instrukciją.

Litavimo antgalių naudojimas

Pirma kartą įkaitinę parinktą alavuotą litavimo antgalį padenkite lydmetaliu. Taip nuo litavimo antgalio bus pašalintas laikant susidaręs oksido sluoksnis ir nešvarumai.
Per pertraukas tarp litavimų ir padėdami lituoklį patikrinkite, ar ant litavimo antgalio yra pakankamas alavo sluoksnis.
Nenaudokite jokių agresyvių tirpdiklių.
Visada patikrinkite, ar tvirtai įstatėte litavimo antgali.
Nustatykite kiek galima žemesnę darbinę temperatūrą.
Lituojamai medžiagai parinkite didžiausią galimą litavimo antgalį.
Pagrindinė taisyklė: antgalis turi būti maždaug tokio pat dydžio, kaip litavimo paviršius.

Litavimo antgalį padenkite dideliu alavo sluoksniu, kad litavimo antgalis perduotų didelį šilumos kiekį litavimo vietai.
Jei pertraukos tarp litavimų yra labai ilgos, išjunkite litavimo sistemą arba kai nenaudojate junkite „Weller“ temperatūros sumažinimo funkcija.
■ Jei lituoklio ilgai nenaudosite, antgalį padenkite lydmetaliu.
- Lydmetalj dékite ant lydymo vietos, o ne ant litavimo antgalio.
Litavimo antgalius keiskite tik jiems skirtu įrankiu.
Litavimo antgalio nespauskite per stipriai.

Pastaba

Valdymo įtaisai buvo nustatyti vidutiniam lituoklio antgalių dydžiui. Keičiant arba naudojant kitas antgalių formas galimi nuokrypiai.

WX 2, WXD 2, WXA 2: Išjungimas dėl perkrovos (255 W)

Kad WX stotelė nebūtų per daug apkrauta, kai abiejų kanalų įrankiams naudojama daugiau nei 255 vatų galia, vienas kanalas automatiškai išaktyvinamas („Auto-Off“).

Be to, dėl per didelės apkrovos išjungiama, kai kartu prijungiami toliau nurodyti prietaisai: pvz.,

- 2 „WXHP 120“ kaitinimo plokštės

- Viena „WXHP 120“ kaitinimo plokštė ir atlitavimo antgalis „WXDP 120“ arba „WXDV 120“

Potencialo išlyginimo įvorė

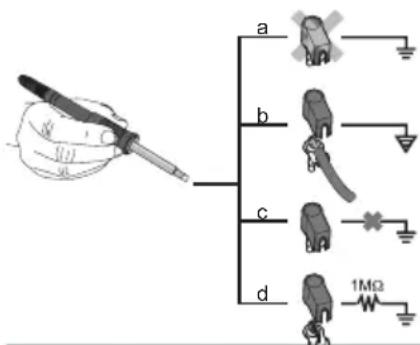

Skirtingai jungiant prie 3,5 mm lizdo, galimi 4 variantai:

a Nuolatinis ižeminimas	be kištuko (gamyklinė komplektacija).
b Potencialo išlyginimo įvorė	su kištuku, išlyginamasis laidas prie vidurinio kontakto.
c Be potencialo su kištuku
d Nenuolatinis ižeminimas	su kištuku ir prilituotu varžu. |žeminimas per pasirinkta varža.

Imonès irangos atnaujinimas

Pastaba

Vykstant įmonės įrangos atnaujinimui, negalima išjungti stotelės.

1. Stotj išjungti.
2. lkiškite atminties kortele i USB sąsają.
3. Stoti jungti.
   Imonės įrangos atnaujinimas vykdomas automatiškai. Jei savo stotelėje jau įdiegėte naujesnę įmonės įrangą, ji nekeičiama.

|prastinė ir techninė priežiūra

¡Spéjimas!

Prieš atlikdami bet kokius darbus prietaise ištraukite iš lizdo kištuką.

Nešvarų valdymo skydelį valykite tinkama valymo šluoste.

Nenaudoamus sąsajų lizdus uždarykite dangteliais.

|Spėjimas! Pavojus nudegti

Litavimo įrankio antgalį keiskite tik šaltą
Naudodami tinkamus įrankius, keiskite ir valykite tik karštus siurbimo purkštukus.
Karšto oro purkštukus keiskite tik su tinkamais įrankiais
Alavo surinkimo indą valykite arba keiskite tik šaltą

Filtrų keitimas

Reguliariai tikrinkite pagrindinio filtro užterštuma, jei reikia, pakeiskite.

|Spéjimas!

Vakuuminis blokas suges eksploatuojant jj be filtro.

Prieš pradėdami litavimo darbus, patikrinkite, ar įdėtas pagrindinis filtras!

Užterštus filtrus reikia utilizuoti kaip specialias atliekas.

Pakeistas prietaiso dalis, filtrus arba prietaisus utilizuokite pagal šalyje galiojančius potvarkius.

Naudokite tinkamas apsaugines priemones.

¡Spèjimas!

Naudokite tik originalias WELLER atsargines dalis.

Garantija

Kliento pretenzijos dėl trūkumu netenka gali-os praėjus vieneriems metams nuo prietaiso pristatymo. Tai negalioja pirkėjo atsakomosioms pretenzijoms pagal §§ 478, 479 BGB.

Pagal mūsų suteiktą garantiją mes atsakome tik tuo atveju, jei garantija dėl medžiagų ir eksploatacijos mūsų buvo suteikta raštiškai ir naudojant terminą „garantija“.

Garantija nebus suteikta, jei prietaisas bus naudojamas netinkamai ir remonto darbus atliks nekvalifikuoti asmenys.

Gamintojas pasilieka teisę i techninius pakeitimus!

Informacijos rasite www.weller-tools.com.

Budėjimo režimo temperatūra

Meniu iškvieta ▶ Įrankių parametrai

Litavimo įrankiai yra su naudojimo atpažinimo įtaisu (jutikliu) rankenoje, kuris nenaudojant litavimo įrankio automatiškai pradeda aušinti.

Išjungus temperatūrą automatiškai nustatoma budėjimo temperatūra.

Budėjimo režimo laikas (temperatūros išj.)

Meniu iškvieta ▶ Įrankių parametrai

Jei litavimo įrankis nenaudojamas, pasibaigus nustatytam STANDBY laikui atvėsta iki STANDBY temperatūros. Ekrane rodoma STANDBY.

Paspaudus valdymo mygtuką išjungiamas budėjimo režimas. Įrankyje integruotas jutiklis atpažįsta režimo pakeitimą ir išjungia budėjimo režimą, kai tik pajudinamas įrankis.

Parinktis	Aprašymas
OFF budėjimo režimo laikas išjungtas (gamyklinis nuostatas)
1-999 min	budėjimo režimo laikas, nustatomas individualiai
--- ľrankis nepalaikomas

AUT. IŠJ. laikas (automatinio išjungimo laikas)

Meniu iškvieta ▶ Įrankių parametrai

Jei litavimo įrankis nenaudojamas, pasibaigus „AUTO IŠJ.“ laikui, litavimo įrankio kaitinimas išjungiamas.

Kaitinimas išjungiamas nepriklausomai nuo nustatytos budėjimo funkcijos. Faktinė temperatūra rodoma mirksinčiu rodmeniu, tai yra likusios šilumos rodmuo. Ekrane atsiranda „AÚT. IŠJ.“.

Parinktis	Aprašymas
OFF AUT.	IŠJ. funkcija išjungta (gamyklinis nuostatas)
1-999 min	AUT. IŠJ. laikas, nustatomas individualiai.

Jautrumas

Meniu iškvieta ▶ ľrankių parametrai

Parinktis Aprašymas

Žemas Nejautrus – reaguoja i stipru (ilga) judesi

Normalus Standart. (gamyklinis nuostatas)

Aukštas Jautrus - reaguoja i lengva (trumpa) judesi

--- |rankis nepalaikomas

Maks. karšto oro naudojimo trukmė WXHAP 200

Meniu iškvieta ▶ Įrankių parametrai

WXHAP 200 karšto oro srauto ijungimo laiką galima riboti pakopomis nuo 0 iki 300 sek. Gamyklinis nuostatas yra 0 sek. („OFF“), t. y. oro srautas aktyvinamas tol, kol spaudžiamas karšto oro stūmoklio mygtukas arba pasirenkamai naudojamas kojinis jungiklis.

Parinktis	Aprašymas
OFF trukmė	neapibrėžta(gamyklinis nuostatas)
1-300 s	nustatoma pagal poreikius

Nuokrypis (Temperatūros-Nuokrypis)

Meniu iškvieta ▶ Įrankių parametrai

Faktinę lituoklio antgalio temperatūrą galima priderinti įvedant temperatūros nuokrypj ± 40 °C (± 72 °F).

Reguliavimas

Meniu iškvieta ▶ Įrankių parametrai

Nuo funkcijos priklauso litavimo įrankio įkaitimas, kol bus pasiekta nustatyta įrankio temperatūra.

Parinktis	Aprašymas
Standart.	priderintas (vidutinis) jkaitinimas(gamyklinis nustatymas)
Šveln.	lėtas jkaitinimas
Stipr greitas	jkaitinimas

Mygtukų užrakinimas WXHAP 200

Meniu iškvieta ▶ Įrankių parametrai

Parinkus šią funkciją galima pakeisti gamykloje nustatytą WXHAP 200 stūmoklių mygtukų veikimą.

Parink-tis	Aprašymas
OFF –
ON WXHAP 200 jungiamas vieną kartą paspaudus mygtuką ir išjungiamas antrą kartą paspaudus mygtuką.

Proceso langas

Meniu iškvieta ▶ ľrankių parametrai

Proceso lange nustatytas temperatūros diapazonas apibrėžia perjungimo išėjimo be potencialo signalizavima.

Pastaba

Irankiuose su šviesos diodo žiedu (pvz., „WXDP 120“) apibržia proceso lango šviesos diodo žiedo švietimą.

Pastovus švietimas parodo, kad pasiekta pasirinkta temperatūra arba temperatūra yra nurodytame proceso lange.

Mirksėjimas rodo, kad sistema įkaito arba temperatūra yra ne proceso lange.

Kalba

Meniu iškvieta ▶ Stotelės parametrai

CHN	中文
DEN	Dansk
ENG	English
ESP	Español
FIN	Suomi

Temperatūros versija °C/°F (temperatūros vieneta) Meniu iškvieta ▶ Stotelės parametrai

Parinktis Aprašymas

°C	Laipsniai pagal Celsiju
°F	Laipsniai pagal Farenheitą

Slaptažodis (užrakinimo funkcija)

Meniu iškvieta ▶ Stotelės parametrai

ljungus užraktą, litavimo stotelėje valdomi tik fiksuotosios temperatūros mygtukai. Visų kitų nustatymų neįmanoma keisti, kol stotelė nebus atrakinta.

Pastaba

Jei pasirinkti būtų pateikta tik viena temperatūros vertė, valdymo mygtukus (fiksuotosios temperatūros mygtukai) reikia nustatyti ties vienoda temperatūros verte.

Litavimo stotelės užrakinimas:

Nustatykite norimą triženklį užrakto kodą (tarp 001–999) sukamuoju spaudžiamuoju ratuku.

Užraktas yra aktyvus (ekrane rodomas spynos simbolis).

Litavimo stotelės atrakinimas

1. Iškvieskite parametru meniu. Jei yra aktyvus užraktas, automatiškai atsidaro slaptažodžio meniu punktas. Ekrane atsiranda trys žvaigždutės (***).
2. Triženklj užrakto kodą nustatykite sukamuoju spaudžiamuoju ratuku.
3. Patvirtinkite kodą įvesties mygtuku.

Pamiršote kodą?

Kreipkitės i mūsų klientų aptarnavimo tarnybą: [e-mail].

Pirminės eigos vakuumas tik WXD 2

Meniu iškvieta ▶ Stotelės parametrai

Kad siurblys nejsijungtų anksčiau arba kad būtų užtikrintas litavimo vietos išankstinio pašildymo laikas, galima nustatyti ijungimo delsą.

Parink-tis	Aprašymas
0 sec OFF	F: pirminės eigos vakuumo funkcija išjungta (gamyklinis nuostatas)
1-10 sec	ON: pirminės eigos vakuumo laikas nustatomas

Tuščios eigos vakuumas tik WXD 2

Meniu iškvieta ▶ Stotelės parametrai

Kad neužsikimštu išlitavimo kolba, galima nustatyti tuščiosios eigos vakuumo laiką.

Parink-tis	Aprašymas
0 sec OFF	: tuščiosios eigos vakuumo funkci-ja išjungta (gamyklinis nuostatas)
1-10 sec	ON: tuščiosios eigos vakuumo laikas nustatomas individualiai

Mygtukų garsų jj./išj.

Meniu iškvieta ▶ Stotelės parametrai

Parinktis Aprašymas

ON ljungtas

OFF Išjungtas

Roboto išėjimas

Meniu iškvieta ▶ Stotelės parametrai

Roboto išėjimas yra galinėje prietaiso pusėje.

WX 1: OFF - ON - ZeroSmog - Stop&Go

WX 2 / WXD 2: OFF- Kair. - Deš. - Kair. Ir Deš. - ZeroSmog - Stop&Go

Parinktis Aprašymas

Kair. kairysis įrankio kanalas (gamyklinis nuostatas)
Deš. dešinysis įrankio kanalas
Kair. Ir Deš. abu	įrankių kanalai
ZeroSmog Naudojant įrankį nulinio potencialo perjungimo išvadas yra prijungtas. Pasirenkamu adapteriu (WX HUB) galima prijungti tam tikrus „Zero Smog“. Antroje pusėje esanti RS 232 sąsaja veikia toliau.Jungus budėjimo režimą, funkcija „AUTO-OFF“ (automatinis išjungimas), „OFF“ (išjungta) arba jei įrankis neįstatytas, perjungimo išvadas yra atjungtas.
Stop&Go RS 232	galinė sąsaja naudojama pasirenkamam optiniam siųstuvui valdyti, kad būtų galima šviesolaidžiu perjungti KHE/KHP.Išvadas aktyvinamas naudojant įrankius. Papildomai prijungiamas nulinio potencialo perjungimo išvadas. Išvadas išjungiamas įungus budėjimo režimą, funkcija „AUTO-OFF“ (automatinis išjungimas), „OFF“ (išjungta) arba jei įrankis neįstatytas.

REAR RJ-Socket

max. 50 V / 20 mA

Pastaba

Jei yra pasiekta darbinė roboto temperatūra, tuomet ekrane rodoma „OK“. Netaikoma „Zero Smog + Stop&Go“.

Kojinis jungiklis (tik WXD 2 + WXA 2)

Meniu iškvieta ▶ Stotelės parametrai

Kad siurblys nejsijungtu anksčiau arba kad būtu užtikrintas litavimo vietos išankstinio pašildymo laikas, galima nustatyti ijungimo delsą.

Parinktis Aprašymas

OFF išjungtas
ON ijungtas Sąsaja RS232 konfigūruojama kaip kojinio jungiklio įvadas, skirtas oro srautui aktyvinti.

Papildomų prietaisų prijungimas

Atsižvelkite į apžvalgos paveikslėlius.

Papildomus prietaisus galima prijungti arba prie litavimo stotelés priekinés pusés sąsajos ir (arba) prie galinés pusés sąsajos.

Litavimo stotelė automatiškai atpažjsta, koks papildomas prietaisas yra prijungtas. Litavimo stotelė kairėje (sąsajos vieta priekyje) arba dešinėje (sąsajos vieta gale) rodo prijungto papildomo prietaiso simbolį arba pavadinimą.

Papildomų prietaisų parametru nustatymas

1. Papildomą prietaisą pasirinkite papildomo prietaiso mygtuku (priekyje / gale).
   Ekrane atsiranda nustatomas parametras (pvz., apsukų skaičius).
2. Norimą LCD kontrasto vertę nustatykite sukamuoju spaudżiamuoju ratuku.
3. Patvirtinkite vertę įvesties mygtuku

Techniniai duomenys

	Litavimo Litavimo LydmetalioWX 1 WX 2 WXD	2 WXA 2	pašalinimo stotelės	Karšto oro stotelė
Matmenys ilgis x plotis x aukštis	170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch
Svoris ca. 3,2 kg ca. 3,2 kg ca.	3,8 kg ca. 3,8 kg
Tinklo įtampa 230 V, 50 Hz	/ 120 V, 60 Hz / 100 V 50/60 Hz
Imamoji galia 200 W 200 W (255 W)	200 W (255 W)	200 W (255 W)
Apsaugos klasė I, antistatinis korpusasIII, Litavimo įrankis
Saugiklis T2 A (230 V)	T4 A (120 V)
Temperatūrų diapazonas Laiipsniai pagal Celsiju: 100 - 450°C (550°C)Laipsniai pagal Farenheitą: 200 - 850°F (999°F)Reguliuojamos temperatūros diapazonas priklauso nuo įrankio.
Temperatūros tikslumas	± 9 °C± 17 °F
Temperatūros stabilumas	± 2 °C± 4 °F
Potencialo išlyginimo įvorė	Per 3,5 mm lizda, esanti galinėje prietaiso sienelėje.
Ekranas	255 x 128 dots / Fono apšvietimas
Sąsaja	Valdymo prietaiso priekyje įrengta USB sąsaja aparatinei įrangai nau-jinti, parametrams nustatyti, stebėti ir duomenims registruoti (naudojant WX ekrano programinę įrangą).
Oro suvartojimas -	35 l / min		maks. žemas slėgis 75 kPA(10,9 psi)	-
Suslėgtojo oro jungtis	-		Suslėgtojo oro žarnosIšorinis skers-muo 6 mm(0,24")	Suslėgtojo oro žarnosIšorinis skers-muo 6 mm(0,24")
Suslėgtasis oras	-		lėjimo slėgis 400–600 kPA(58–87 psi) sau-sas suslėgtasis oras be alyvos	lėjimo slėgis 400–600 kPA(58–87 psi) sau-sas suslėgtasis oras be alyvos priemaišų arba azotas N2
Oro kiekis	-			maždaug 0–18 l/min. esant 6 bar

Pranešimai apie gedimus ir jų šalinimas

Pranešimas / požymis Galima priežastis Pagalba
Rodmuo „- - -“	Irankis neatpažintasIrankis sugedęs	Patikrinkite įrankio prijungimą prie prietaisoPatikrinkite prijungtą įrankį
Ekranas neveikia ekranas išjungtas	Nėra tinklo įtampos	Ijunkite tinklo jungikįPatikrinkite tinklo įtampaĮPatikrinkite prietaiso saugiklj
OFFKanalo įjungti negalima	Perkrovos išjungimasIšjungtas kanalas.	Naudoti galima tik vieną lituoklj.
WXD 2:Nėra vakuumo ties išlitavimo įrankiu	Vakuumas neprijungtasUžsikimšęs išlitavimo antgalisSuslėgtasis oras neprijungtas arba prijungtas netinkamai	Vakuumo žarną prijunkite prie vakuumo jungtiesIšlitavimo antgalį išvalykite valymo įrankiųPrijunkite suslėgtajį orą prie suslėgtojo oro jungties arba patikrinkite
WXD 2:Nepakankamas vakuumas išlitavimo įrankyje	Pilna išlitavimo įrankio filtro kasetėPilnas pagrindinis litavimo stotelės filtras	Pakeiskite išlitavimo įrankio filtro kasetęPakeiskite litavimo stotelės pagrindinio filtro įdéklą5 87 657
WXA 2:Karšto oro stūmokliui netiekiamas oras.	Neprijungta oro tiekimo žarna.Suslėgtasis oras neprijungtas arba prijungtas netinkamai	Prie suslėgtojo oro jungties prijunkite suslėgtojo oro tiekimo jungtį arba ją patikrinkite.Stūmoklio oro tiekimo žarną prijunkite prie „WXA 2“ arba ją patikrinkite.
sąsaja galeNeveikia naudojant „Zero Smog“ / WHP / PC / WFV 60A.	Roboto išvadui nustatyta „Stop/ Go“ funkcija.	Aktyvinkite „Stop & Go“ funkcija.; Arba naudokite priekyje esančią RS 232 sąsają.

Simboliai

Dèmesio!

Perskaitykite naudojimo instrukcija!

Prieš atliekant bet kokius darbus prie prietaiso, reikia ištraukti kištuka iš kištukinio lizdo.

Elektrostatinei iškrovai pritaikytas dizainas ir elektrostatinei iškrovai pritaikyta darbo vieta

Potencialo išlyginimo įvorė

CE ženklas

Saugiklis

Saugumo keitiklis

Litavimas

Išlitavimas

Karštas oras

Utilizavimas

Neišmeskite elektros įrenginių į buiti- nius šiukšlynus! Pagal ES direktyvą 2012/19/EU dėl naudotų įrenginių, elektros įrenginių ir jų įtraukimo į vals- tybinius įstatymus naudotus įrenginius būtina surinkti atskirai ir nugabenti antrinių žaliavų perdirbimui aplinkai ne- kenksmingu būdu. Pakeistas prietaiso dalis, filtrus arba prietaisus utilizuokite pagal šalyje galiojančius potvarkius.

Atitikties deklaracijos originalas

Litavimo

WX1,

WX2

Lydmetalio pašalinimo stotelės WXD 2

Karšto oro stotelė WXA 2

Mes patvirtiname, kad aprašyti gaminiai atitinka toliau nurodytu direktyvu nuostatas:

2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)

Taikyti darnieji standartai:

DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10

Technikos skyriaus vadovas

Imonès vadovas

Asmuo, igaliotas sudaryti techninę dokumentaciją.

Weller Tools GmbH
