| Produkta veids | Lodēšanas/delodēšanas/karstā gaisa stacija |
| Zīmols | Weller |
| Modelis | WX 2010 |
| Izmēri (g x p x a) | 170 x 151 x 130 mm |
| Svars | Apmēram 3,2 kg |
| Barošana | 230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz |
| Patērētā jauda | 200 W (255 W maks.) |
| Aizsardzības klase | I, antistatisks korpuss |
| Aizsardzība | T2 A (230 V), T4 A (120 V) |
| Temperatūras diapazons | 100 - 450 °C (550 °C maks. atkarībā no instrumenta) |
| Temperatūras precizitāte | ± 9 °C |
| Temperatūras stabilitāte | ± 2 °C |
| Potenciāla izlīdzināšana | Caur 3,5 mm ligzdu aizmugurējā pusē |
| Saskarne | USB priekšā, RS232 aizmugurē, robotu izeja |
| Gaisa patēriņš (vakuums) | 35 l/min, maks. depresija 75 kPa |
| Saspiestā gaisa plūsma | 0 - 18 l/min pie 6 bāriem |
| Galvenās funkcijas | Lodēšana, delodēšana, karstais gaiss |
| Apkope un tīrīšana | Tīrīt paneli ar drānu, mainīt filtru, tīrīt sprauslas karstā stāvoklī |
| Drošība | Elektriskās strāvas trieciena, apdegumu, ESD norādījumi, automātiskā izslēgšana |
| Rezerves daļas un remontējamība | Uzgaļi, sprauslas, filtri, kasetnes; remonts veic Weller pilnvarots personāls |
| Garantija | 12 mēneši |
Bieži uzdotie jautājumi - WX 2010 Weller
Lietotāju jautājumi par WX 2010 Weller
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Metināšanas mašīna PDF formātā bez maksas! Atrodiet savu rokasgrāmatu WX 2010 - Weller un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. WX 2010 zīmola Weller.
LIETOŠANAS INSTRUKCIJA WX 2010 Weller
LV Instrukciju tulkojumam no originālvalodas

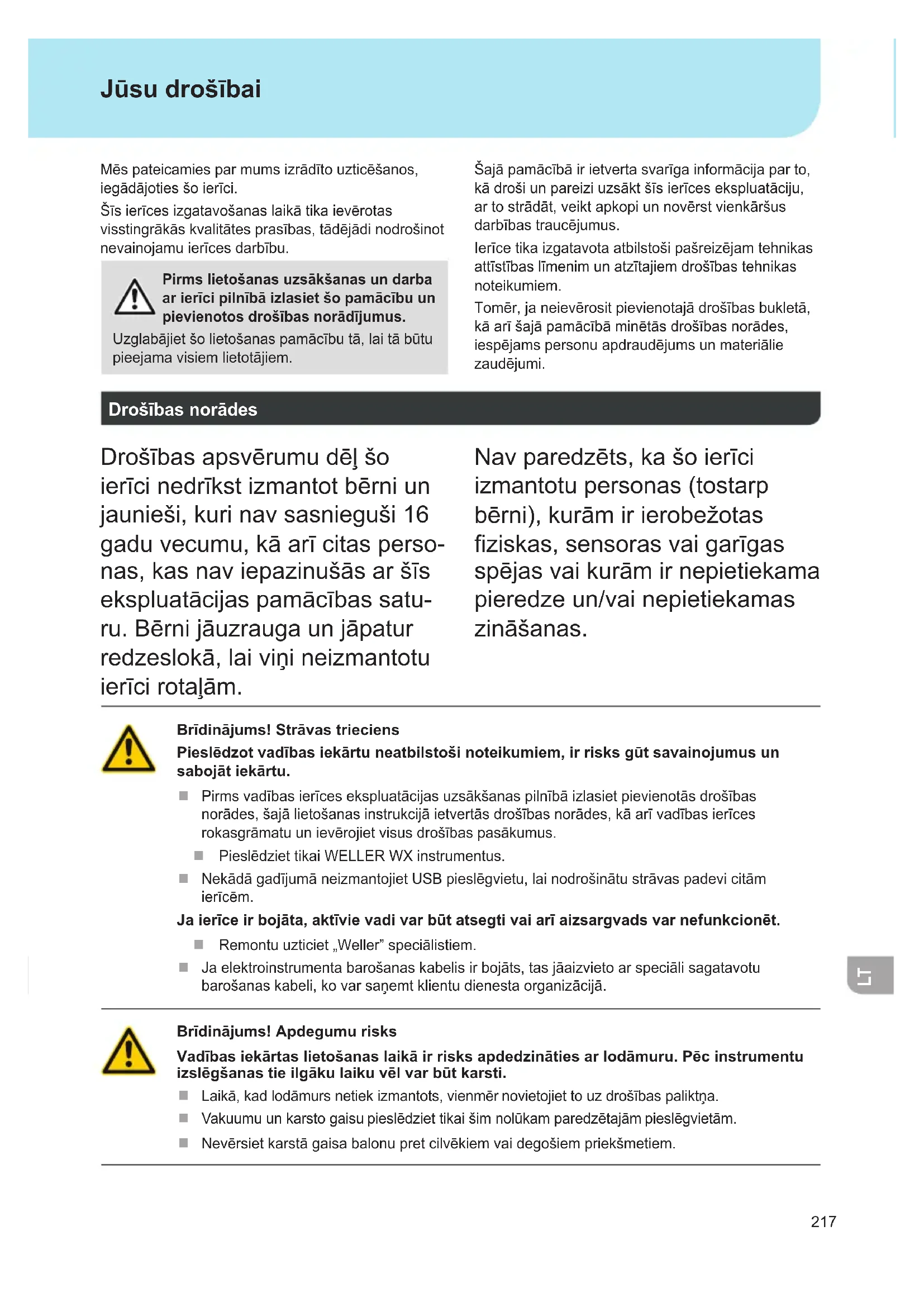

Mēs pateicamies par mums izrādīto uzticēšanos, iegādājoties šo ierīci.
Šīs ierīces izgatavošanas laikā tika ievērotas visstingrākās kvalitātes prasības, tādējādi nodrošinot nevainojamu ierīces darbību.
Pirms lietošanas uzsākšanas un darba ar ierīci pilnībā izlasiet šo pamācību un pievienotos drošības norādījumus.
Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieejama visiem lietotājiem.
Šajā pamācībā ir ietverta svarīga informācija par to, kā droši un pareizi uzsākt šīs ierīces ekspluatāciju, ar to strādāt, veikt apkopi un novērst vienkāršus darbības traucējumus.
lerīce tika izgatavota atbilstoši pašreizējam tehnikas attīstības līmenim un atzītajiem drošības tehnikas noteikumiem.
Tomēr, ja neievērosit pievienotajā drošības bukletā, kā arī šajā pamācībā minētās drošības norādes, iespējams personu apdraudējums un materiālie zaudējumi.
Drošības norādes
Drošības apsvērumu dēļ šo ierīci nedrīkst izmantot bērni un jaunieši, kuri nav sasnieguši 16 gadu vecumu, kā arī citas personas, kas nav iepazinušās ar šīs ekspluatācijas pamācības satu- ru. Bērni jāuzrauga un jāpatur redzeslokā, lai viņi neizmantotu ierīci rotaļām.
Nav paredzēts, ka šo ierīci izmantotu personas (tostarp bērni), kurām ir ierobežotas fiziskas, sensoras vai garīgas spējas vai kurām ir nepietiekama pieredze un/vai nepietiekamas zināšanas.
Bridinājums! Strāvas trieciens
Pieslēdzot vadības iekārtu neatbilstoši noteikumiem, ir risks gūt savainojumus un sabojāt iekārtu.
Pirms vadības ierīces ekspluatācijas uzsākšanas pilnībā izlasiet pievienotās drošības norādes, šajā lietošanas instrukcijā ietvertās drošības norādes, kā arī vadības ierīces rokasgrāmatu un ievērojiet visus drošības pasākumus.
■ Pieslēdziet tikai WELLER WX instrumentus.
Nekādā gadījumā neizmantojiet USB pieslēgVietu, lai nodrošinātu strāvas padevi citām ierīcēm.
Ja ierīce ir bojāta, aktīvie vadi var būt atsegti vai arī aizsargvads var nefunkcionēt.
Remontu uzticiet „Weller” speciālistiem.
Ja elektroinstrumenta barošanas kabelis ir bojāts, tas jāaizvieto ar speciāli sagatavotu barošanas kabeli, ko var saņemt klientu dienesta organizācijā.
Bridinājums! Apdegumu risks
Vadības iekārtas lietošanas laikā ir risks apdedzināties ar lodāmuru. Pēc instrumentu izslēgšanas tie ilgāku laiku vēl var būt karsti.
Laikā, kad lodāmurs netiek izmantots, vienmēr novietojiet to uz drošības paliktņa.
Vakuumu un karsto gaisu pieslēdziet tikai šim nolūkam paredzētajām pieslēgVietām.
Nevērsiet karstā gaisa balonu pret cilvēkiem vai degošiem priekšmetiem.
Atbilstoša lietošana
Strāvas padeves ierīce WELLER WX lodāmuriem. Izmantojiet lodēšanas/atlodēšanas/karstā gaisa lodēšanas staciju tikai paredzētajiem mērķiem – lodēšanai un atlodēšanai, ievērojot lietošanas pamācībā norādītos nosacījumus.
Nedrīkst iesūknēt ugunsnedrošas gāzes un šķidrumus.
lerīci drīkst izmantot tikai ar pareizi ievietotām un šim nolūkam paredzētām filtra kasetnēm.
Izmantojiet ierīci tikai iekštelpās. Sargājiet ierīci no mitruma un tiešiem saules stariem.
Atbilstošas izmantošanas nosacijumi ietver arī šādus nosacijumus:
lietošanas pamācības ievērošanu;
visu turpmāk minēto pavaddokumentos iekļauto norāžu ievērošanu;
negadījumu novēršanu ekspluatācijas vietā atbilstoši valstī pieņemtajām vadlīnijām.
Par patvaligi veiktām iekārtas izmainām ražotājs neuznemas atbildību.
Lietotāju grupas
Tā kā pastāv dažāda līmeņa riski un bīstamības potenciāls, atsevišķus darba etapus drīkst veikt vienīgi apmācīti speciālisti.
| Darba etaps Lietotāju grupas | |
| Noteiktie lodēšanas parametri Kvalificēts personāls ar tehnisko izglītību | |
| Elektrisko rezerves dalu nomaiņa Elektrotehnikas speciālists | |
| Noteiktie apkopes intervāli Darba drošības speciālists | |
| LietošanaFiltra nomaiņa | Neprofesionāļi |
| LietošanaFiltra nomaiņaElektrisko rezerves dalu nomaiņa | Personas, kas apgūst tehnisko izglītību, apmācītaspeciālista vadībā un uzraudzībā |
lekārtas lietošanas sākšana
Uzmanību!
lappusē. Nemiet vērā arī informāciju, kas minēta pieslēgto iekārtu lietošanas pamācībās.
Sāciet ierīces ekspluatāciju tā, kā aprakstīts nodalā „Ekspluatācijas sākšana”.
Pārbaudiet, vai tīkla spriegums saskan ar norādēm uz datu plāksnītes.
Pieslēdziet ierīci pie kontaktligzdas tikai tad, kad tā ir izslēgta.
Pēc iekārtas ieslēgšanas mikroprocesors veic pašpārbaudi un nolasa instrumentā saglabātos parametrus.
Vēlamā temperatūra un noteiktā temperatūra ir saglabāta instrumentā. Temperatūras patiesā vērtība palielinās līdz vēlamajai (= lodēšanas instruments tiek uzsildīts).
WXA 2: Slāpeklis N2 samazina oksidēšanos, un kausnis ilgāk saglabājas aktīvs. lesakām izmantot slāpekli N2, kas tirdzniecībā ir pieejams tērauda balonos. Balonam ir jābūt aprīkotam ar spiediena regulatoru 0–10 bāru spiedienam.
Lodēšana un izlodēšana
Lodējiet atbilstoši pieslēgtā lodāmura lietošanas pamācībai.
Apiešanās ar lodgalvām
Pirmajā uzkarsēšanas reizē pārklājiet selektīvo un ar alvu pārklājamo lodgalvu ar lodalvu. Tādējādi noņemsiet oksīda kārtiņas un netīrumus, kas uz lodgalvas veidojušies uzglabāšanas laikā.
Lodēšanas pārtraukumu laikā un pirms lodāmura nolikšanas raugiet, lai lodēšanas uzgalis būtu labi alvots.
■ Neizmantojiet pārāk kodīgus plūstamības līdzekļus.
■ Vienmēr raugiet, lai lodgalvas būtu pareizi novietotas.
Izvēlieties iespējami zemāku darba temperatūru.
Darbam izvēlieties lielāko iespējamo lodgalvas formu.
Pamata nosacijums: aptuveni vienā lielumā ar lodēšanas laukumu.
Raugiet, lai siltumpārnese no lodgalvas uz lodēšanas vietu notiktu lielā platībā; šim nolūkam rūpīgi pārklājiet lodgalvu ar alvu.
Ilgāku darba pārtraukumu laikā izslēdziet lodēšanas sistēmu vai arī izmantojiet „Weller” piedāvāto temperatūras samazināšanas funkciju izmantošanas pārtraukumu laikā.
Pirms lodāmura novietošanas ilgākai uzglabāšanai pārklājiet lodgalvu ar lodalvu.
Lieciet lodalvu tieši uz lodējamās vietas, nevis uz lodgalvas.
Lodēšanas uzgaļu maiņai izmantojiet piemērotus darbarīkus.
Nespiediet lodgalvu ar spēku.
Norāde
Vadības iekārta noregulēta vidējam lodgalvas izmēram. Novirzes var rasties, mainot lodgalvu vai izmantojot citas lodgalvas formas.
WX 2, WXD 2, WXA 2: Pārslodzes izslēgšana (255 W)
Ja darbarīka jauda, darbinot abus kanālus, pārsniedz 255 vatus, viens no kanāliem tiek automātiski atslēgts (automātiskā izslēgšanās), lai nepārslogotu „WX” staciju.
Ja ir pieslēgtas noteiktas darbarīku kombinācijas, veidojoties pārslodzei, tās tiek izslēgtas.
Piemēram,
- divi sildelementi „WXHP 120“,
- viens sildelements „WXHP 120” un viens atlodēšanas lodāmurs „WXDP 120” vai „WXDV 120”.

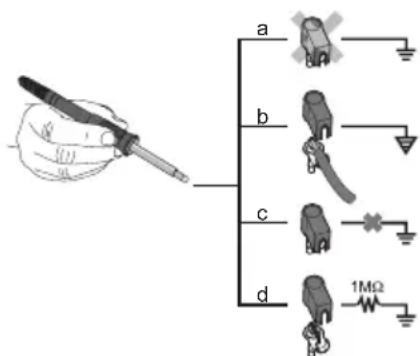

Potenciālu izlīdzināšanas pieslēgvieta
Dažādi pāriestatot 3,5 mm pārslēgšanās savienojumu, iespējami četri varianti:
| a iezemēts bez spraudņa (izsūtīšanas stāvoklis); | |
| b Potenciālu izlīdzināšanas pieslēgvieta | ar spraudni, izlīdzinātājvadību vidējā kontaktligzdā; |
| c bezpotenciāla ar spraudni; | |
| d iezemēts ar drošinātāju | ar spraudni un ielodētu pretestību. lezemēšana ar izvēlēto pretestības vērtību. |
Programmaparatūras atjaunināšana
Norāde
Programmaparatūras atjaunināšanas laikā staciju nedrīkst izslēgt.
-
Izslēdziet staciju.
-
levietojiet USB pieslēgvietā zibatmiņu.
-
leslēdziet staciju.
Automātiski tiek veikta programmaparatūras atjaunināšana. Gadījumā, ja jūsu stacijas programmaparatūra jau ir atjaunināta, process netiks atkārtots.
Apkope un kopšana
Bridinājums!
Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet kontaktdakšu no kontaktligzdas.
Tīriet vadības paneli ar tīrīšanai piemērotu drāniņu.
Neizmantotajām pieslēgVietām uzlieciet noslēgvāciņus.
Bridinājums! Apdegumu risks
Lodgalvu drīkst nomainīt tikai tad, kad tā ir auksta
lesūkšanas sprauslu drīkst nomainīt un tīrīt tikai tad, kad tā ir karsta, izmantojot atbilstīgu instrumentu
Karstā gaisa sprauslu drīkst nomainīt tikai, izmantojot atbilstīgu instrumentu
Alvas savākšanas tvertni drīkst tīrīt vai nomainīt tikai tad, kad tā ir auksta
Filtranomaina
Regulāri jākontrolē vakuuma galvenā filtra tīrība un pēc vajadzības jānomaina filtrs.
Bridinājums!
Strādājot bez filtra, tiek bojāts vakuuma bloks.
Pirms lodēšanas darbu sākšanas pārbaudiet, vai galvenais filtrs ir uzstādīts!
Netīri filtri ir jāutilizē kā īpašie atkritumi. Nomainītas ierīces daļas, filtrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem. Izmantojiet piemērotu aizsargaprīkojumu.
Bridinājums!
Izmantojiet tikai originālās „WELLER” rezerves daļas.
Garantija
Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.— 479. § nosacījumiem.
Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.
Garantija zaudē spēku, ja ierīce tiek izmantota neatbilstoši norādījumiem un nekvalificētas personas veic ierīces izmaiņas.
Paturam tiesības veikt tehniskās izmaiņas!
Informāciju skatiet vietnē www.weller-tools.com.
„Standby“ temperatūra
Lodēšanas instrumentu rokturos ir iemontēta ierīce, kas konstatē kustību (devējs) un brīdī, kad lodāmuru neizmanto, automātiski ieslēdz dzesēšanas režīmu.
Izvēlnes izsaukšana ▶ Instrumenta parametri
Pēc temperatūras atslēgšanas automatīiski tiek iestatīta „Standby” temperatūra.
„Standby” laiks (temperatūras izslēgšana)
Ja lodāmurs netiek izmantots, temperatūra pēc iestatītā gaidstāves laika paiešanas pazeminās līdz gaidstāves temperatūrai. Displejā tiek attēlots „Standby” (gaidstāve).
„Standby” režīmu atceļ, nospiežot vadības taustiņu. Instrumentā iebūvētais devējs konstatē stāvokļa izmaiņas un dezaktivē „Standby” režīmu, līdz brīdim, kad pakustina instrumentu.
Izvēlnes izsaukšana ▶ Instrumenta parametri
Opcija Apraksts
| OFF „Standby” laiks ir izslēgts (rūpnīcas iestatījums) | |
| 1-999 min | individuāli iestatāms „Standby” laiks. |
| --- Instruments netiek atbalstīts | |
„AUTO-OFF“ laiks
Ja lodāmurs netiek izmantots, pēc „AUTO-OFF” laika noilguma tiek atslēgta tā apsilde.
Temperatūru atslēdz neatkarīgi no iestatītās „Standby” funkcijas. Patiesās temperatūras rādījums mirgo un tiek izmantots kā atlikušā siltuma rādījums. Displejā parādās „AUTO-OFF“.
Izvēlnes izsaukšana ▶ Instrumenta parametri
Opcija Apraksts
| OFF „AUTO-OFF” funkcija ir izslēgta(rūpnīcas iestatījums) | |
| 1-999 min | individuāli iestatāms „AUTO-OFF"laiks. |
Jutība
Opcija Apraksts
| Zems Nejutīgs – reağē uz intensīvu (ilgstošu) kustību |
| Normāls Standarta (rūpnīcas iestatījums) |
| Augsts Jutīgs - reağē uz nelielu (īsu) kustību |
| --- Instruments netiek atbalstīts |
Izvēlnes izsaukšana ▶ Instrumenta parametri
Maks. karstā gaisa izmantošanas laiks WXHAP 200 Izvēlnes izsaukšana ▶ Instrumenta parametri
Lodāmura „WXHAP 200” karstā gaisa plūsmai var noteikt 0–300 s ieslēgšanas laiku. Ja rūpnīcas iestatījums ir 0 s (IZSLĒGTS), gaisa plūsma tiek ieslēgta, kad nospiests taustiņš uz karstā gaisa lodāmura vai kā izvēles iespēja pieejamais pedālis.
Opcija Apraksts
| OFF Laiks | nav iestatīts. |
| (rūpnīcas iestatījums) | |
| 1-300 s | Iestatījumi ir pielāgojami. |
nobīde (Temperatūras-nobīde)
Reālo lodgalvas temperatūru, izmantojot temperatūras nobīdi, var iestatīt ar intervālu ± 40 °C (± 72 °F).
Izvēlnes izsaukšana ▶ Instrumenta parametri
Parametru
| regulēšanas īpašības | Izvēlnes izsaukšana ▶ Instrumenta parametri | |
| Funkcija nosaka lodēšanas instrumenta uzsildīšanas īpašības, kuru ietekmē tiks sasniegta iestatītā instrumenta temperatūra. | Opcija Apraksts | |
| Standarta pielāgota (vidējas intensitātes) uzsilde (rūpnīcas iestatījumi) | ||
| PalēNināTa lēna uzsilde | ||
| AgresīVa A tra uzsilde | ||
| taustiņu bloķēšana WXHAP 200 | Izvēlnes izsaukšana ▶ Instrumenta parametri | |
| Šādi var mainīt rūpnīcā iestatītās lodāmura „WXHAP 200” taustiņu funkcijas. | Opcija Apraksts | |
| OFF – | ||
| ON Nospiežot taustiņu, lodāmurs „WXHAP 200” tiek ieslēgts; nospiežot taustiņu vēlreiz, lodāmurs tiek izslēgts. | ||
| procesa intervāls | Izvēlnes izsaukšana ▶ Instrumenta parametri | |
| Procesa intervāla iestatītais temperatūras intervāls nosaka bezpotenciāla izejas signāla padeves veidu. | Nemainīga gaismas intensitāte nozīmē, ka iepriekš iestatītā temperatūra ir sasniegta vai ka temperatura ir norādītā procesa intervāla robežās. Mirgošana norāda, ka sistēma uzsilst vai temperatura ir ārpus norādītā procesa intervāla. | |
| NorādeInstrumentiem ar gaismas diožu apli (piem., WXDP 120) tā spīdēšanas intensitāti nosaka procesa intervāls. | ||
| CHN | 中文 | FRA | Français | RUS | Русский | KOR | 한국말 |
| DEN | Dansk | GER | Deutsch | SWE | Svenska | CZE | Český |
| ENG | English | HUN | Magyar | TUR | Türkçe | ||
| ESP | Español | ITA | Italiano | JPN | 日本語 | ||
| FIN | Suomi | POR | Português | POL | Polski |
| Opcija | Apraksts |
| °C | pēc Celsija skalas |
| °F | pēc Fārenheita skalas |
Parole (blokēšanas funkcija)
Pēc blokēšanas ieslēgšanas darbojas tikai lodēšanas stacijas noteiktās temperatūras taustiņ. Visus pārējos iestatījumus nav iespējams pāriestatīt līdz atblokēšanai.
Norāde
Ja izvēlei tiešām nepieciešama tikai viena temperatūras vērtība, vadības taustiņam (noteiktās temperatūras taustiņi) jāiestata vienāda temperatūras vērtība.
Lodēšanas stacijas blokēšana
lestatiet vēlamo trīs simbolu blokēšanas kodu (no 001 līdz 999) ar pagriežamo/klikškināmo taustinu.
Blokēšana ir aktīva (displejā redzama atslēga).
Izvēlnes izsaukšana ▶ Stacijas parametri
Lodēšanas stacijas atblokēšana:
- Izsauciet parametru izvēlni. Ja blokēšana ir aktīva, automātiski atveras izvēlnes paroles ievades punkts. Displejā parādās trīs zvaigznītes (***).
- levadiet trīs pozīciju blokēšanas kodu, izmanto-jot pagriežamo/klikškināmo taustinu.
- Apstipriniet vērtību ar ievades taustiņu.
Vai esat aizmirsis kodu?
Vērsieties mūsu klientu apkalpošanas centrā: technical- service@weller-tools.com
Vakuuma sistēmas palaide tikai WXD 2
leslēgšanās laika aizturi var iestatīt, ja ir jānovērš priekšlaicīga sūkņa ieslēgšanās vai ir jānodrošina noteikts lodēšanas vietas uzsildes laiks
Izvēlnes izsaukšana ▶ Stacijas parametri
| Opcija Apraksts | |
| 0 sec OFF: vakuuma sistēmas palaides funkcija ir izslēgta (rūpnīcas iestatījums) | |
| 1-10 sec | ON: vakuuma sistēmas palaides laiks iestatāms |
Vakuuma sistēmas inerce tikai WXD 2
Lai novērstu izlodēšanas lodāmura aizsērēšanu, var iestatīt vakuuma sistēmas inerces laiku.
Izvēlnes izsaukšana ▶ Stacijas parametri
| Opcija Apraksts | |
| 0 sec OFF: vakuuma sistēmas palaides funkcija ir izslēgta (rūpnīcas iestatījums) | |
| 1-10 sec | ON: vakuuma sistēmas palaides laiks iestatāms individuāli |
Taustinu toni iesl./izsl.
Opcija Apraksts
ON leslēgts
OFF Izslēgts
Izvēlnes izsaukšana ▶ Stacijas parametri
Robota izeja
Izvēlnes izsaukšana ▶ Stacijas parametri
Robota signāla izeja atrodas iekārtas aizmugurē.
WX 1: OFF - ON - ZeroSmog - Stop&Go
WX 2 / WXD 2: OFF- Kreisā Puse - Labā Puse - Kreisā Un Labā Puse - ZeroSmog - Stop&Go
Opcija Apraksts
| Kreisā Puse kreisās puses instrumenta kanāls (rūpnīcas iestatījums; | |
| Labā Puse labāspuses instrumenta kanāls; | |
| Kreisā Un Labā Puse | abi instrumentu kanāli. |
| ZeroSmog Kad izmanto kādu instrumentu, aizmugurējā bezpotenciāla slēgšanas izeja ir noslēgta. Izmantojot kā izvēles iespēju pieejamo adapteri (WX HUB), var pieslēgt noteiktu „Zero Smog”. Aizmugurējā saskarne RS 232 joprojām darbojas.Kad ierīce ir gaidstāves režīmā, automātiskās izslēgšanas vai izslēgšanas režīmā vai nav pieslēgts neviens instruments, slēgšanas izeja ir atvērta. | |
| Stop&Go Optimalai optoadaptera vadībai izmanto aizmugurējo saskarni RS 232, lai ar optisko škiedru kabeli varētu pieslēgt ierīci KHE/KHP.Kad izmanto kādu no instrumentiem, izeja tiek atvērta. Turklāt tiek noslēgta bezpotenciāla slēgšanas izeja. Kad ierīce ir gaidstāves režīmā, automātiskās izslēgšanas vai izslēgšanas režīmā vai nav pieslēgts neviens instruments, izeja ir noslēgta. | |
REAR
RJ-Socket
max. 50 V / 20 mA
Norāde
Ja ir sasniegta robota darba temperatūra, displejā parādās „ok“. nav pieejams ar „Zero Smog + Stop&Go”
Pedālis (tikai WXD 2 + WXA 2)
Izvēlnes izsaukšana ▶ Stacijas parametri
leslēgšanās laika aizturi var iestatīt, ja ir jānovērš priekšlaicīga sūkņa ieslēgšanās vai ir jānodrošina noteikts lodēšanas vietas uzsildes laiks
Opcija Apraksts
| OFF izslēgts | |
| ON ieslēgts Saska karne RS232 tiek konfigurēta kā kājas slēdža ieeja gaisa plūsmas aktivizēšanai. | |
Papildierīču pieslēgšana
Nemiet vērā pārskata attēlus.
Papildierīces var pievienot lodēšanas stacijas pieslēgvietai iekārtas priekšpusē un/vai pieslēgvietai iekārtas aizmugurē.
Lodēšanas stacija automātiski atpazīst pieslēgto papildierīci. Lodēšanas stacija kreisajā pusē (priekšpuses pieslēgvieta) vai labajā pusē (aizmugures pieslēgvieta) parāda simbolu vai pievienotās papildierīces nosaukumu.
Papildierīču parametru iestatīšana
- Atlasiet papildierīci ar papildierīces taustinu (priekšpusē/aizmugurē).
Displejā parādās iestatāmais parametrs (piem., apgriezieni). - lestatiet izvēlēto vērtību ar pagriežamo/klikškināmo taustinu.
- Apstipriniet vērtību ar ievades taustiņu
| Lodēšanas stacijasWX 1 WX 2 WXD | Lodēšanas stacijas2 WXA 2 | Atlodēšanas stacija | Karstā gaisalodēšanasstacija | |
| Izmēri PI x G x A 170 x 151 x | 130 mm6,69 x 5,94 x 5,12 inch | |||
| Svars ca. 3,2 kg ca. 3,2 kg ca. | 3,8 kg ca. 3,8 kg | |||
| Tīkla spriegums 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz | ||||
| Jauda Barošanas patēriņš 200 W 200 W (255 W) 200 W (255 W) | ||||
| Aizsargklase I, antistatisks korpusstil, Lodēšanas instruments | ||||
| Drošinātājs T2 A (230 V) | T4 A (120 V) | |||
| Temperatūras diapazons pēc | Celsija skalas: 100 - 450°C (550°C)pēc Fārenheita skalas: 200 - 850°F (999°F)Regulējamais temperatūras intervāls ir atkarīgs no instrumenta. | |||
| Temperatūras precizitāte ± 9 °C± 17 °F | ||||
| Temperatūras stabilitāte | ± 2 °C± 4 °F | |||
| Potenciālu izlīdzināšanas pieslēgvieta | Ar 3,5 mm pārslēgšanās savienojumu ierīces aizmugurē. | |||
| Displejs | 255 x 128 dots / Fona apgaismojums | |||
| Saskarne | Vadības ierīce aprīkota ar priekšpusē novietotu USB pieslēgvietu programmaparatūras atjaunināšanai, parametru iestaṭīšanai, monito-ringam un datu registrēšanai (izmantojot programmatūru „WC-Monitor"). | |||
| Gaisa patēriņš ir | - | 35 l / min maks.pazeminātais:75 kPA (10,9 psi) | - | |
| Saspiestā gaisa pieslēgums | - | Saspiestā gaisa šlūtenesĀrējais diametrs ir 6 mm (0,24“) | Saspiestā gaisa šlūtenesĀrējais diametrs ir 6 mm (0,24“) | |
| Saspiestais gaiss leejas | - | leejas spiediens ir no 400 līdz 600 kPA(no 58 līdz 87 psi), sauss gaiss bez eļļas daļiņām | leejas spiediens ir no 400 līdz 600 kPA(58–87 psi) sauss saspiestais gaiss vai slāpeklis(N2) bez eļļas pilieniem | |
| Gaisa plūsmas apjoms | - | apm. 0–18 l/min, ja spiedi-ens ir 6 bāri | ||
Paziņojumi par traucējumiem un traucējumu novēršana
| Paziņojums/pazīme lespējamais | iemesls Veicamā darbība | |
| Rādījums „- - -“ | Instruments nav atpazītsInstruments bojāts | Pārbaudiet instrumenta pieslēgumu iekārtaiPārbaudiet pieslēgto instrumentu |
| Nedarbojas displejs displejs izslēgts | Nav strāvas | leslēdziet elektriskās barošanas slēdziPārbaudiet spriegumuPārbaudiet iekārtas drošinātājus |
| OFFKanālu nevar ieslēgt | Pārslodzes izslēgšanaKanāls ir izslēgts. | Var izmantot tikai vienu lodāmuru. |
| WXD 2:Izlodēšanas ierīcē nav vakuuma | Vakuuma sistēma nav pievienotaAizsērējusi izlodēšanas sprauslaSaspiestā gaisa sistēma nav pievienota vai pievienota nepareizi | Pievienojiet vakuuma cauruli pieslēgumamizlodēšanas sprauslas apkopi ar tīrīšanas instrumentuPievienojiet saspiestā gaisa cauruli pieslēgumam vai veiciet pārbaudi |
| WXD 2:Izlodēšanas ierīcē nav vakuuma | Izlodēšanas ierīces filtra patrona ir pilnaLodēšanas ierīces galvenais filtrs ir pilns | Nomainiet izlodēšanas ierīces filtra patronuNomainiet lodēšanas ierīces galvenā filtra ieliktni5 07 657 |
| WXA 2:Karstā gaisa lodāmuram nav gaisa padeves. | Nav pievienota gaisa padeves šļūtene.Saspiestā gaisa sistēma nav pievienota vai pievienota nepareizi | Pieslēdziet saspiestā gaisa padevi saspiestā gaisa pieslēgvietai vai pārbaudiet pieslēgumu.Pievienojiet lodāmura gaisa padeves šļūteni pie „WXA 2” vai pārbaudiet savienojumu. |
| Pieslēgvieta aizmugurēNedarbojas ar „Zero Smog”/„WHP”/„PC”/„WFV 60A”. | Robotam iestatīta izeja „Stop&Go”. | Deaktivizēt režīmu „Stop & Go”; Vai izmantot priekšējo saskarni RS 232. |
| pieslēgvieta priekšpusēNedarbojas ar „Zero Smog”/„WHP”/„PC”/„WFV 60A”. |
Simboli
Uzmanību!
Izlasiet lietošanas rokasgrāmatu!
Pirms jebkādām darbībām ar ierīci vienmēr izvelciet spraudni no kontaktligzdas.
ESD atbilstīga konstrukcija un ESD atbilstīga darba vieta.
Potenciālu izlīdzināšanas pieslēgvieta
CE markējums
Drošinātājs
Drošības transformators
Lodēšana
Atlodēšana
Karsts gaiss
Utilizācija
Neizmetiet elektroiekārtas sadzīves atkritumos! Saskaṇā ar Eiropas Direktīvu 2012/19/EU par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā. Nomainītas ierīces daļas, filtrus vai noli-etotas ierīces utilizējiet saskaṇā ar jūsu valstī spēkā esošajiem nosacījumiem.
Originālā atbilstības deklarācija
Lodēšanas stacijas WX1, WX2
Atlodēšanas stacija WXD 2
Karstā gaisa lodēšanas stacija WXA 2
Mēs deklarējam, ka norādītie produkti atbilst tālāk uzskaitīto regulu noteikumiem.
2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)
Pilnvarots izstrādāt tehnisko dokumentāciju.
Weller Tools GmbH
