Tipo de produto	Estação de soldagem/dessoldagem/ar quente
Marca	Weller
Modelo	WX 2010
Dimensões (L x P x A)	170 x 151 x 130 mm
Peso	Aproximadamente 3,2 kg
Alimentação	230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz
Potência absorvida	200 W (255 W máx.)
Classe de proteção	I, caixa antiestática
Proteção	T2 A (230 V), T4 A (120 V)
Faixa de temperatura	100 - 450 °C (550 °C máx. conforme ferramenta)
Precisão de temperatura	± 9 °C
Estabilidade de temperatura	± 2 °C
Compensação de potencial	Através de conector jack 3,5 mm na parte traseira
Interface	USB frontal, RS232 traseiro, saída para robô
Consumo de ar (vácuo)	35 l/min, depressão máx. 75 kPa
Fluxo de ar comprimido	0 - 18 l/min para 6 bar
Funções principais	Soldagem, dessoldagem, ar quente
Manutenção e limpeza	Limpar painel com pano, trocar filtro, limpar bicos a quente
Segurança	Instruções sobre choque elétrico, queimaduras, ESD, desligamento automático
Peças sobressalentes e reparabilidade	Pontas, bicos, filtros, cartuchos; reparo por pessoal autorizado Weller
Garantia	12 meses

Perguntas frequentes - WX 2010 Weller

Como ajustar a temperatura na estação WX 2010?

Use o botão giratório e as teclas de temperatura fixa. A temperatura desejada pode ser ajustada no menu Configurações. Os valores são salvos na ferramenta conectada.

O que significa a exibição "---" na tela?

Isso indica que a ferramenta não foi detectada. Verifique a conexão da ferramenta ou a própria ferramenta. A ferramenta pode estar com defeito.

Como ativar o modo de espera (Standby)?

O modo de espera é ativado automaticamente após o tempo configurado no menu Configurações (tempo de espera). Você pode definir um tempo de 1 a 999 minutos ou desativar a função (OFF).

Como trocar a ponta do ferro de soldar?

Certifique-se de que a estação está desligada e a ponta esfriou. Use a ferramenta adequada para remover a ponta. Substitua por uma ponta compatível Weller.

O que fazer se o vácuo for insuficiente no WXD 2?

Verifique se o cartucho de filtro da ferramenta e o filtro principal da estação não estão cheios. Substitua os filtros, se necessário. Certifique-se de que as conexões de vácuo estão corretamente ligadas.

Como atualizar o software da estação?

Baixe a atualização em um pendrive USB. Desligue a estação, insira o pendrive na porta USB frontal e ligue novamente. A atualização é feita automaticamente. Não desligue a alimentação durante a operação.

Que tipo de ar comprimido usar para o ferro de ar quente WXA 2?

Use ar comprimido seco e isento de óleo, ou nitrogênio N2. A pressão de entrada deve ser de 400 a 600 kPa (58-87 psi).

Como travar a estação para evitar ajustes não autorizados?

No menu Configurações da estação, ative o bloqueio definindo um código de três dígitos (001-999). Uma vez bloqueado, apenas as teclas de temperatura fixa estão acessíveis.

O que significa "AUTO-OFF"?

É uma função de desligamento automático do aquecimento após um período de inatividade ajustável (1-999 min). A temperatura real pisca para indicar calor residual.

Como limpar a estação WX 2010?

Sempre desconecte a estação antes da limpeza. Limpe o painel de controle com um pano adequado. Para bicos e pontas, siga as instruções de segurança (quente/frio conforme o caso). Substitua os filtros regularmente.

MANUAL DE UTILIZADOR WX 2010 Weller

PT Tradução do manual original

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA	Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE Český

FRA	Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

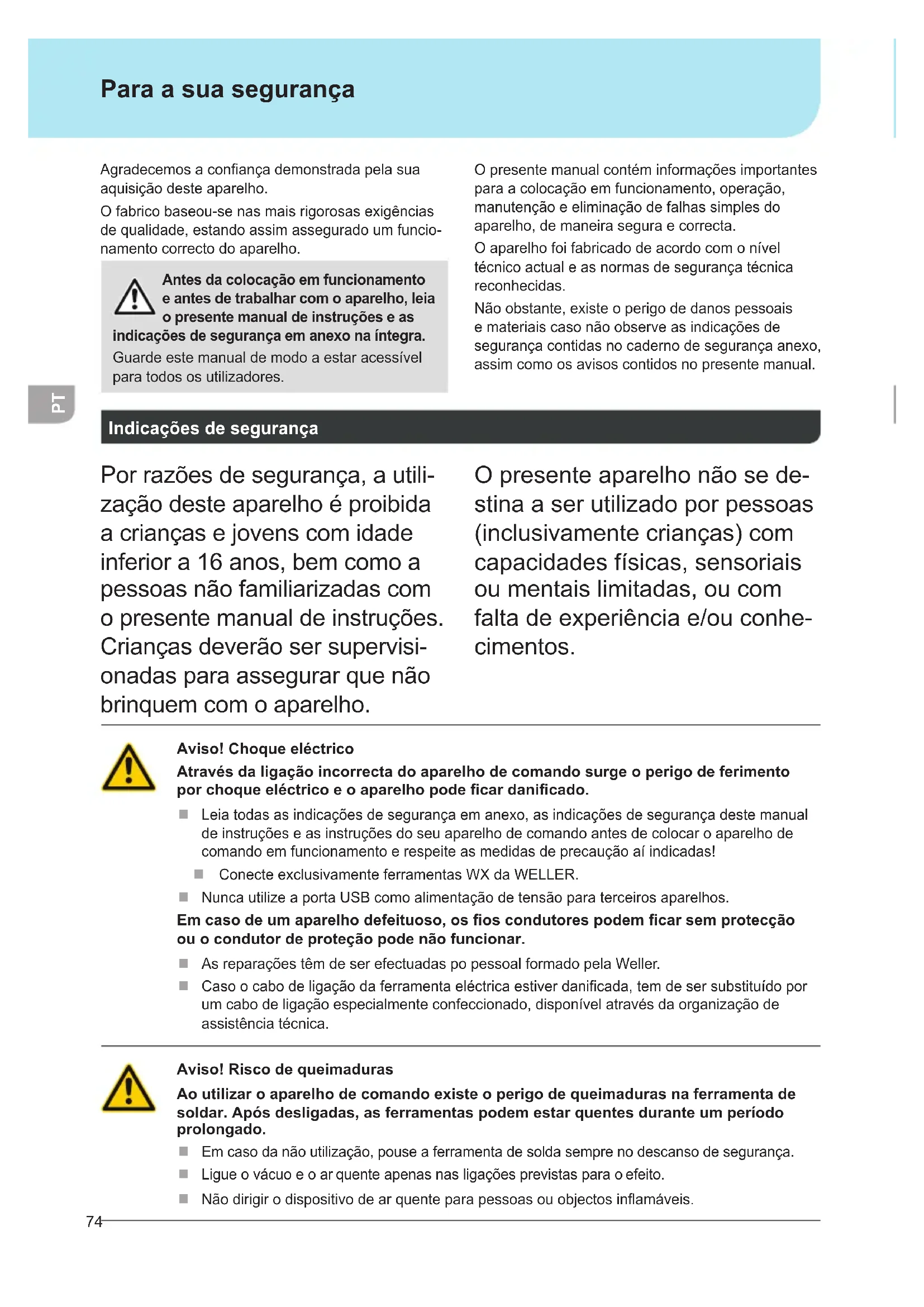

Para a sua segurança

Agradecemos a confiança demonstrada pela sua aquisição deste aparelho.

O fabrico baseou-se nas mais rigorosas exigências de qualidade, estando assim assegurado um funcionamento correcto do aparelho.

Antes da colocação em funcionamento e antes de trabalhar com o aparelho, leia o presente manual de instruções e as indicações de segurança em anexo na íntegra.

Guarde este manual de modo a estar acessível para todos os utilizadores.

O presente manual contém informações importantes para a colocação em funcionamento, operação, manutenção e eliminação de falhas simples do aparelho, de maneira segura e correcta.

O aparelho foi fabricado de acordo com o nível técnico actual e as normas de segurança técnica reconhecidas.

Não obstante, existe o perigo de danos pessoais e materiais caso não observe as indicações de segurança contidas no caderno de segurança anexo, assim como os avisos contidos no presente manual.

Indicações de segurança

Por razões de segurança, a utilização deste aparelho é proibida a crianças e jovens com idade inferior a 16 anos, bem como a pessoas não familiarizadas com o presente manual de instruções. Crianças deverão ser supervisionadas para assegurar que não brinquem com o aparelho.

O presente aparelho não se destina a ser utilizado por pessoas (inclusivamente crianças) com capacidades físicas, sensoriais ou mentais limitadas, ou com falta de experiência e/ou conhecimentos.

Através da ligação incorrecta do aparelho de comando surge o perigo de ferimento por choque eléctrico e o aparelho pode ficar danificado.

Leia todas as indicações de segurança em anexo, as indicações de segurança deste manual de instruções e as instruções do seu aparelho de comando antes de colocar o aparelho de comando em funcionamento e respeite as medidas de precaução aí indicadas!
- Conecte exclusivamente ferramentas WX da WELLER.
Nunca utilize a porta USB como alimentação de tensão para terceiros aparelhos.

Em caso de um aparelho defeituoso, os fios condutores podem ficar sem protecção ou o condutor de proteção pode não funcionar.

As reparações têm de ser efectuadas po pessoal formado pela Weller.
- Caso o cabo de ligação da ferramenta eléctrica estiver danificada, tem de ser substituído por um cabo de ligação especialmente confeccionado, disponível através da organização de assistência técnica.

Aviso! Risco de queimaduras

Ao utilizar o aparelho de comando existe o perigo de queimaduras na ferramenta de soldar. Após desligadas, as ferramentas podem estar quentes durante um período prolongado.

Em caso da não utilização, pouse a ferramenta de solda sempre no descanso de segurança.
Ligue o vácuo e o ar quente apenas nas ligações previstas para o efeito.
Não dirigir o dispositivo de ar quente para pessoas ou objectos inflamáveis.

Utilização Autorizada

Unidade de alimentação para ferramentas de solda WX da WELLER. Utilize a estação de soldagem / estação de dessoldagem / estação de ar quente exclusivamente de acordo com a finalidade indicada no manual de instruções, para soldagem e dessoldagem, sob as condições aqui indicadas.

Não devem ser aspirados gases e líquidos inflamáveis.

O aparelho pode ser operado exclusivamente com cartuchos de filtro correctamente inseridos e previstos para o efeito.

Substitua cartuchos de filtro cheios.

Utilize o aparelho exclusivamente em espaços interiores. Proteger contra humidade e insolação directa.

A utilização segundo o fim a que se destina inclui também que

■ observe este manual,
■ observe todos os outros documentos que o acompanham,
observe os regulamentos nacionais de prevenção de acidentes em vigor no local de utilização.

O fabricante não assume qualquer responsabilidade relativamente a alterações do aparelho realizadas por conta própria.

Devido a riscos e perigos potenciais de grandeza diferente, alguns passos de trabalho podem ser executados exclusivamente por profissionais formados.

Passo de trabalho Grupos de utilizadores
Pré-definição dos parâmetros de soldar Pessoal epsecializado com formação técnica
Substituição de peças sobressalentes eléctricos Professional de electrotecnia
Pré-definição dos intervalos de manutenção Professional de segurança
OperarTroca do filtro	Pessoas leigas
OperarTroca do filtroSubstituição de peças sobressalentes eléctricos	Formandos de cursos técnicos sob instrução e supervisão por parte de um professional especializado

Colocação do aparelho em serviço

Atenção!

Observe os manuais de instruções dos aparelhos conectados.

Coloque o aparelho fora do serviço, conforme o descrito no capítulo „Colocação em funcionamento“.

Verifique se a tensão de rede coincide com a indicação na placa de características.

Ao ligar o aspirador à rede, o interruptor deve encontrar-se na posição de desligado.

Após ligar o aparelho, o microprocessador realiza um autoteste e lê os valores de parâmetro memorizados na ferramenta.

A temperatura nominal e as temperaturas fixas encontram-se memorizadas na ferramenta. O valor real da temperatura sobe até à temperatura nominal (= ferramenta de soldar é aquecida).

WXA 2: O azoto N2 reduz a oxidação e o fundente permanece mais tempo activo. Recomen damos o azoto N2 que se encontra à venda em garrafas de aço. A garrafa tem de estar equipada com um redutor de pressão de 0-10 bar.

Para a sua segurança

Efectue os trabalhos de soldadura segundo o manual de instruções da sua ferramenta de soldar ligada.

Tratamento das pontas de solda

Aplicar solda no primeiro aquecimento à ponta de solda selectiva e que pode ser estanhada. Esta solda elimina as camadas de óxido criado durante a armazenagem e as impurezas da ponta de solda.

Em caso de intervalos de solda e antes de pousar o ferro de soldar, tenho o cuidado que a ponta de solda esteja bem humedecida com estanho.

Não utilize fundentes demasiado agressivos.

Observe sempre o devido assento das pontas de solda.

Seleccione uma temperatura de serviço o mais baixo possível.

Seleccione para a aplicação a forma de ponta de solda maior possível

Regra geral: cerca do tamanho da placa de solda

Assegure que a transferência de calor entre a

ponta de solda e o ponto de solda seja feito numa superfície grande, humedecendo bem a ponta de solda com estanho.

Em caso de intervalos de inactividade prolongados, desligue o sistema de solda ou utilize a função Weller para a redução da temperatura durante a não utilização

Humedece a ponta, antes de pousar o ferro de soldar no suporte durante um período mais longo.

Aplique a solda directamente no ponto de solda, e não na ponta de solda.

Substitua as pontas de soldar com a respectiva ferramenta.

Nunca exerça força mecânica sobre a ponta de solda.

Alerta

Os aparelhos de comando foram ajustados para um tamanho médio da ponta de soldar. Podem ser criados desvios devido à substituição das pontas ou devido à utilização de outras formas da ponta.

Para evitar a sobrecarga de uma estação WX, é desactivado um canal (Auto-Off) em caso de uma potência da ferramenta de ambos os canais de mais de 255 watts.

Além disso, dá-se um desligamento por sobrecarga quando as seguintes combinações de ferramenta são conectadas: Por ex.

- Uma placa térmica WXHP 120 e um ferro de dessoldagem WXDP 120 ou WXDV 120

a

b

C

d

Ligando a tomada de ficha de comutação de 3,5 mm de forma diferente são possíveis 4 variantes:

a Ligado solidamente à terra

b Equilíbrio do potencial

c Sem potencial com ficha

d Ligado à terra indirectamente com ficha e resistência integrada.

sem ficha (estado no momento do fornecimento).

com ficha, condutor de compensação no contacto central.

Ligação à terra através da resistência seleccionada.

Executar a actualização do rmware

Alerta

A estação não pode ser desligada enquanto estiver a ser executada a actualização do rmware.

1. Desligar a estação.
2. Introduzir o dispositivo de armazenamento de massa na interface USB.
3. Ligar a estação.

A actualização do firmware é executada automaticamente. Se já tiver instalado um firmware mais actual na sua estação, este não é alterado.

Conservação e manutenção

Aviso!

Antes de efectuar qualquer intervenção no aspirador, desligá-lo da rede.

Remover a sujidade no painel de comando com um pano de limpeza adequado.

Fechar interfaces que não estejam a ser utilizadas com capas de fecho.

Aviso! Risco de queimaduras

Mudança da ponta de solda exclusivamente no estado frio

Mudança e limpeza do bocal de aspiração exclusivamente no estado quente com ferramentas adequadas

Mudança da tubeira de ar quente exclusivamente com ferramentas adequadas

Limpar ou mudar o colector de estanho exclusivamente no estado frio

Troca do ltro

Controlar regularmente o filtro principal de vácuo quanto a sujeira e, se necessário, substituí-lo.

Aviso!

Destruição da unidade de vácuo devido a trabalhos sem filtro.

Antes de iniciar os trabalhos de soldar, controle se o filtro principal está colocado!

Filtros obstruídos devem ser tratados como lixo especial.

Elimine as peças do aparelho substituídas, o ltro ou os aparelhos antigos segundo os regu- lamentos em vigor no país.

Utilize equipamento de protecção adequado

Aviso!

Kasutada ainult WELLERi originaal-varuosi.

Garantia

Os direitos do comprador de reivindicação por falhas vencem um ano após a entrega. Isto não se aplica aos direitos de recurso do comprador segundo os artigos 478, 479 do código civil alemão.

Numa garantia por nós fornecida apenas assumimos a responsabilidade se a garantia de qualidade ou duração tiver sido fornecida por nós por escrito e com utilização do termo „Garantia“.

A garantia expira em caso de utilização inadequada e se tiverem sido feitas intervenções por pessoal não qualificado.

Reservado o direito a alterações técnicas!

Informe-se em www.weller-tools.com.

Temp. Standby

Nota As ferramentas de soldar possuem um detector de utilização (sensor) no cabo, o qual, em caso de não utilização da ferramenta de soldar, inicia automaticamente o processo de arrefecimento.

Acesso ao menu ▶ Parâmetros da ferramenta

Após um desligamento térmico é automaticamente regulada a temperatura de standby.

Em caso da não utilização da ferramenta de solda, após decorrido do tempo de standby ajustado, a temperatura é reduzida para a temperatura de standby. No visor é indicado „Standby“.

Premindo a tecla de comando termina-se este estado de standby. O sensor incorporado na ferramenta detecta a mudança de estado e desactiva o estado de standby logo que a ferramenta é movida.

Acesso ao menu ▶ Parâmetros da ferramenta

Opcão Descrição
OFF tempo	de standby está desactivado(regulação de fábrica)
1-999 min	tempo de standby, regulável individualmente
--- A ferramenta não é suportada

Em caso de não utilização da ferramenta de soldar, o aquecimento da ferramenta de soldar é desligado decorrido o tempo de AUTO-OFF.

O desligamento térmico é efectuado independentemente da função standby ajustada. A temperatura real é visualizada de modo intermitente e serve como indicação de calor residual. No visor aparece “AUTO-OFF”.

Acesso ao menu ▶ Parâmetros da ferramenta

Opcão Descrição
OFF função	AUTO-OFF está desactivada (regulação de fábrica)
1-999 min	tempo de AUTO-OFF, regulável individualmente.

Sensibilidade

Opcão Descrição

Baixo Insensível – reage a movimentos fortes (longos)

Normal Padrão (regulação de fábrica)

Alta Sensível - reage a movimentos leves (curtos)

--- A ferramenta não é suportada

Acesso ao menu ▶ Parâmetros da ferramenta

Duração máx. de ar quente WXHAP 200

O tempo de activação para a corrente de ar quente do WXHAP 200 pode ser limitado a passos de 1, de 0 a 300 s. O ajuste de fábrica é de 0 s ("OFF"), ou seja, o fluxo de ar é activado, enquanto o botão estiver premido no ferro de ar quente ou no pedal opcional.

Activação do menu ▶ Parâmetros da ferramenta

Opcão Descrição
OFF nenhuma duração definida(regulação de fábrica)
1-300 s	ajustável individualmente

Offset (Temperatura-Offset)

Activação do menu

Parâmetros da ferramenta

A temperatura efectiva da ponta de soldar pode ser ajustada, introduzindo um desvio de temperatura de ±40 ^ ( ±72 ^ ).

Modo Desempenho

Activação do menu

Parâmetros da ferramenta

Esta função determina o comportamento de aquecimento da ferramenta de soldar de modo a alcançar a temperatura regulada da ferramenta.

Opcão Descrição

Padrão aquecimento adaptado (médio)(regulação de fábrica)

Min. aquecimento lento

Max. aquecimento rápido

Bloqueio de botões WXHAP 200

Activação do menu

Parâmetros da ferramenta

Com esta função é possível alterar o comportamento dos botões ajustado de fábrica do ferro WXHAP 200.

Opcão Descrição
OFF –
ON O W	XHAP 200 é ligado com a primeira activação do botão e desligado com uma segunda activação do botão.

Intervalo de processamento

Activação do menu

Parâmetros da ferramenta

A gama de temperaturas regulada no intervalo de processamento determina o decurso do sinal da saída de comutação sem voltagem.

Se a luz estiver permanentemente acesa significa que foi alcançada a temperatura pré-seleccionada ou a temperatura está dentro do intervalo de processamento especificado.

Alerta

Nas ferramentas com luz anular de LED (por ex., WXDP 120), o intervalo de processamento determina o modo como a luz anular de LED acende.

Se a luz piscar, significa que o sistema está a aquecer ou a temperatura está fora do intervalo de processamento.

Idioma

Activação do menu

Parâmetros da estação

CHN	中文
DEN Dansk
ENG	English
ESP	Español
FIN	Suomi

FRA	Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE Český

Versão da escala de temperatura °C/°F

Activação do menu

Parâmetros da estação

Opcão Descrição

°C	Celsius
°F	Fahrenheit

Senha (função de bloqueio)

Após a activação do bloqueio, só é possível utilizar as teclas de temperatura fixa na estação de soldar. Todas as outras regulações deixam de poder ser ajustadas até ser efectuado o desbloqueio.

Alerta

Se, de facto, só deve estar à escolha um valor da temperatura, as teclas de comando (teclas de temperatura fixa) têm de ser reguladas para o mesmo valor da temperatura.

Bloquear a estação de soldar:

Ajustar o código de bloqueio de três algarismos (entre 001 e 999) através do botão de rodar e clicar.

O bloqueio está activo (no visor aparece um cadeado).

Activação do menu ▶ Parâmetros da estação

Desbloquear a estação de soldar

1. Activar o menu de parâmetros. Se o bloqueio estiver activo, a opção de menu da palavra-chave abre automaticamente. No visor aparecem três asteriscos (***).
2. Inserir o código de bloqueio de três algarismos através do botão de rodar e clicar.
3. Confirmar o código através da tecla de introdução.

Esqueceu o código?

Entre em contacto com a nossa assistência técnica: [e-mail]

Funcionamento anterior do vácuo apenas WXD 2

Activação do menu ▶ Parâmetros da estação

Para evitar o arranque demasiado cedo da bomba ou para assegurar um tempo de pré-aqueicmento do ponto de solda, pode- se regular um retarda- mento de ligação

Opcão Descrição
0 sec OFF: a função do funcionamento anterior do vácuo está desligada (regulação de fábrica)
1-10 sec	ON: tempo do funcionamento anterior do vácuo, pode ser regulado individualmente.

Funcionamento posterior do vácuo apenas WXD

Activação do menu ▶ Parâmetros da estação

Para evitar a obstrução do ferro de dessoldagem pode regular-se um tempo de funcionamento posterior do vácuo.

Opcão Descrição
0 sec OFF: a função de funcionamento posterior do vácuo está desligada (regulação de fábrica)
1-10 sec	ON: tempo de funcionamento posterior do vácuo, regulável individualmente

Ligar/desligar os sons das teclas

Activação do menu ▶ Parâmetros da estação

Opcão Descrição

ON Ligado
OFF Desligado

Saída de robó

Activação do menu ▶ Parâmetros da estação

A saída do robot situa-se na parte de trás do aparelho.

WX 1: OFF - ON - ZeroSmog - Stop&Go

WX 2 / WXD 2: OFF- Esquerdo - Direito - Esquerdo E Direito - ZeroSmog - Stop&Go

Opcão Descrição
Esquerdo Canal	esquerdo da ferramenta (regulação de fábrica)
Direito Canal direito da ferramenta
Esquerdo E Direito	Ambos os canais da ferramenta
ZeroSmog Ao utilizar uma ferramenta, a saída de comutação traseira livre de potência é fechada. Podem ser conectados determinados Zero Smog, através de um adaptador opcional (WX HUB). O interface traseiro RS 232 continua operacional.A saída de comutação está aberta em Standby, AUTO-OFF, OFF ou se não estiver conectada nenhuma ferramenta.
Stop&Go O Interface RS 232 traseiro é utilizado para controlar um adaptador óptico para poder comutar um KHE/KHP, através de um cabo óptico.Em caso da utilização de uma ferramenta a saída é activada. Adicionalmente, a saída de comutação livre de potência é fechada. A saída de comutação está desactivada em Standby, AUTO-OFF, OFF ou se não estiver conectada nenhuma ferramenta.

REAR RJ-Socket

max. 50 V / 20 mA

Alerta

Nota Uma vez alcançada a temperatura de serviço para o robot, aparece – OK – no visor. não no caso de Zero Smog + Stop&Go

Activação do menu ▶ Parâmetros da estação

Para evitar o arranque demasiado cedo da bomba ou para assegurar um tempo de pré-aqueicmento do ponto de solda, pode- se regular um retarda- mento de ligação

Opcão Descrição

OFF desligado

ON ligado A interface RS232 é configurada como entrada de interruptor de pé, para a activação do fluxo de ar.

Ligar aparelhos auxiliares

Aparelhos auxiliares podem ser ligados à interface na parte frontal e/ou à interface na parte de trás da estação de soldar.

A estação de soldar detecta automaticamente que aparelho auxiliar está ligado. A estação de soldar mostra à esquerda (interface frontal) ou à direita (interface traseira) o símbolo ou o nome do aparelho auxiliar ligado.

Regulação dos parâmetros dos aparelhos auxiliares

1. Seleccionar o aparelho auxiliar através da tecla do aparelho auxiliar (à frente/atrás).
   No visor aparece o parâmetro regulável (por ex., a velocidade de rotação).
2. Regular o valor pretendido através do botão de rodar e clicar.
3. Confirmar o valor através da tecla de introdução

	Estações de soldaWX 1 WX 2 WXD	Estações de solda2 WXA 2	estação de dessoldagem	Estação de ar quente
Dimensões C x L x A 170 x 1	51 x 130 mm6,69 x 5,94 x 5,12 inch
Peso ca. 3,2 kg ca. 3,2 kg ca.	3,8 kg ca. 3,8 kg
Tensão de rede 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz
Consumo de potência 200 W	200 W (255 W) 200 W (255 W) 200 W (255 W)
Classe de protecção I, carcaça antistáticaIII, Ferramenta de solda
Fusível T2 A (230 V)	T4 A (120 V)
Gama de temperaturas Celsius: 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Gama de temperaturas regulável em função da ferramenta.
Precisão térmica	±9 °C±17 °F
Estabilidade térmica	±2 °C±4 °F
Equilíbrio do potencial	Tomada de ficha de comutação de 3,5 mm no lado traseiro do aparelho.
Visor	255 x 128 dots / Iluminação de fundo
Interface	O aparelho de comando está equipado com uma interface USB na parte dianteira para actualização de Firmware, parametrização, monitoração e registo de dados (através do software WX-Monitor).
Consumo de ar	-		35 l/minVácuo parcial máx. 75 kPA(10,9 psi)	-
Ligação de ar comprimido	-		Mangueira de ar comprimido diâmetro exterior 6 mm (0,24")	Mangueira de ar comprimido diâmetro exterior 6 mm (0,24")
Ar comprimido	-		Pressão de entrada 400 - 600 kPA(58-87 psi) ar comprimido isento de óleo, seco	Pressão de entrada 400 - 600 kPA(58-87 psi) Ar comprimido seco, isento de óleo ou nitrogénio N2
Quantidade de ar	-			cerca de 0-18 l/min aos 6 bar

Avisos de erro e eliminação de falhas

Aviso/Sintoma Causa possível Medidas para a solução
Indicação „- - -“	■ A ferramenta não foi detectada■ Ferramenta avariada	■ Verificar a ligação da ferramenta no aparelho■ Verificar a ferramenta ligada
Visor não funciona visor desligado	■ Não há tensão de rede	■ Ligar o interruptor de rede■ Verificar a tensão de rede■ Verificar o fusível do aparelho
OFFNão é possível ligar o canal	■ Desligamento por sobrecarga■ Canal desligado	■ Só é possível utilizar um ferro.
WXD 2:Sem vácuo na ferramenta de dessoldagem	■ Vácuo não ligado■ Bocal de dessoldagem entupido■ O ar comprimido não está ligado ou está ligado de forma errada	■ Ligar a mangueira de vácuo na ligação de vácuo■ Efectuar a manutenção do bocal de dessoldagem com a ferramenta de limpeza■ Ligar o ar comprimido na ligação de ar comprimido ou verificar
WXD 2:Vácuo insuficiente na ferramenta de dessoldagem	■ Cartucho de filtro da ferramenta de dessoldagem está cheio■ Filtro principal da estação de solda está cheio	■ Substituir o cartucho de filtro da ferramenta de dessoldagem■ Substituir o cartucho de filtragem principal da estação de solda5 87 657
WXA 2:sem ar no ferro de ar quente	■ Tubo de ar não conectado■ O ar comprimido não está ligado ou está ligado de forma errada	■ Conectar ou verificar o ar comprimido na ligação de ar comprimido■ Conectar ou verificar o tubo de ar do ferro ao WXA 2
Interface traseirasem função com Zero Smog/WHP/PC/ WFV 60A	■ Saída de robô ajustado para Stop/Go (parar/arrancar)	■ Desactivar a função Stop & Go; Ou utilizar o interface RS 232 dianteiro
Interface dianteirasem função com Zero Smog/WHP/PC/ WFV 60A

Símbolos

Atenção!

Leia o manual de instruções!

Antes de efectuar quaisquer trabalhos no aparelho, retire sempre a ficha da tomada.

Design adequado EPA e local de trabalho adequado EPA

Equilíbrio do potencial

Marca CE

Fusível

Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2012/19/EU sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica. Elimine as peças do aparelho substituídas, o filtro ou os aparelhos antigos segundo os regulamentos em vigor no país.

Original da declaração de conformidade

Estações de solda WX1, WX2

Estação de dessoldagem WXD 2

Estação de ar quente WXA 2

Declaramos que, os produtos designados cumprem os regulamentos das directivas seguintes:

2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)

Responsável pela compilação da documentação técnica.

Weller Tools GmbH

FRA	Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

Temperaturversion °C/°F (temperaturenheater)

Öppna menyn ▶ Stationsparametrar

Tillval Beskrivning

°C	Celsius
°F	Fahrenheit

Kod (läsfunktion)

Öppna menyn ▶ Stationsparametrar

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

Temperaturversion °C/°F (temperaturenheder)

Hentning af menu ▶ Stationsparameter

FRA	Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE Český

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

Jednotka teploty °C/°F (jednotky teploty)

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français

GER Deutsch

HUN Magyar

ITA Italiano

POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français
GER Deutsch
HUN Magyar
ITA	Italiano
POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA Français

GER Deutsch

HUN Magyar

ITA Italiano

POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA	Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE Český

FRA	Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

FRA	Français
GER	Deutsch
HUN	Magyar
ITA	Italiano
POR	Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český

Prikaz temperature u °C/°F

Pozivanje izbornika ▶ Parametri stanice

Mogućnost Opis

°C	Celzijus
°F	Fahrenheit

Lozinka (lock funkciju)

Pozivanje izbornika ▶ Parametri stanice

Nakon uključivanja blokade stanice za lemljenje moguće je koristiti samo tipke za fiksnu temperatu- ru. Sve ostale postavke ne mogu se više mijenjati sve dok se stanica ne otključa.

Napomena

FRA Français

GER Deutsch

HUN Magyar

ITA Italiano

POR Português

RUS	Русский
SWE	Svenska
TUR	Türkçe
JPN	日本語
POL	Polski

KOR	한국말
CZE	Český
