WX 2010 - Kaynak makinesi Weller - Ücretsiz kullanım kılavuzu

Ürün tipi	Lehimleme/sökme/sıcak hava istasyonu
Marka	Weller
Model	WX 2010
Boyutlar (G x D x Y)	170 x 151 x 130 mm
Ağırlık	Yaklaşık 3,2 kg
Besleme	230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz
Çekilen güç	200 W (maks. 255 W)
Koruma sınıfı	I, antistatik kasa
Koruma	T2 A (230 V), T4 A (120 V)
Sıcaklık aralığı	100 - 450 °C (alete göre maks. 550 °C)
Sıcaklık hassasiyeti	± 9 °C
Sıcaklık kararlılığı	± 2 °C
Potansiyel dengeleme	Arka yüzdeki 3,5 mm jak soketi ile
Arayüz	Ön USB, arka RS232, robot çıkışı
Hava tüketimi (vakum)	35 l/dk, maks. 75 kPa vakum
Basınçlı hava akışı	6 bar için 0 - 18 l/dk
Ana işlevler	Lehimleme, sökme, sıcak hava
Bakım ve temizlik	Paneli bezle temizleyin, filtreyi değiştirin, memeleri sıcakken temizleyin
Güvenlik	Elektrik çarpması, yanıklar, ESD, otomatik kapanma talimatları
Yedek parçalar ve onarılabilirlik	Uçlar, memeler, filtreler, kartuşlar; onarım yetkili Weller personeli tarafından
Garanti	12 ay

Sık sorulan sorular - WX 2010 Weller

WX 2010 istasyonunda sıcaklık nasıl ayarlanır?

Tıklama tekerleği ve sabit sıcaklık tuşlarını kullanın. Hedef sıcaklık Ayarlar menüsünde ayarlanabilir. Değerler bağlı alete kaydedilir.

Ekranda "---" görüntüsü ne anlama gelir?

Bu, aletin algılanmadığını gösterir. Alet bağlantısını veya aletin kendisini kontrol edin. Alet arızalı olabilir.

Bekleme modu (Standby) nasıl etkinleştirilir?

Bekleme modu, Ayarlar menüsünde ayarlanan sürenin (bekleme süresi) ardından otomatik olarak etkinleşir. 1 ila 999 dakika arasında bir süre ayarlayabilir veya işlevi devre dışı bırakabilirsiniz (KAPALI).

Lehim havyasının ucu nasıl değiştirilir?

İstasyonun kapalı olduğundan ve ucun soğuduğundan emin olun. Ucu çıkarmak için uygun aleti kullanın. Weller uyumlu bir uçla değiştirin.

WXD 2'de vakum yetersizse ne yapılmalı?

Aletin filtre kartuşunun ve istasyonun ana filtresinin dolu olmadığını kontrol edin. Gerekirse filtreleri değiştirin. Vakum bağlantılarının doğru şekilde takıldığından emin olun.

İstasyon yazılımı nasıl güncellenir?

Güncellemeyi bir USB belleğe indirin. İstasyonu kapatın, belleği ön USB portuna takın ve ardından tekrar açın. Güncelleme otomatik olarak gerçekleşir. İşlem sırasında gücü kesmeyin.

WXA 2 sıcak hava havya için hangi tip basınçlı hava kullanılmalı?

Kuru ve yağsız basınçlı hava veya N2 nitrojen kullanın. Giriş basıncı 400 ila 600 kPa (58-87 psi) olmalıdır.

Yetkisiz ayarlamaları önlemek için istasyon nasıl kilitlenir?

İstasyonun Ayarlar menüsünde, üç haneli bir kod (001-999) belirleyerek kilitlemeyi etkinleştirin. Kilitlendiğinde yalnızca sabit sıcaklık tuşlarına erişilebilir.

"AUTO-OFF" ne anlama gelir?

Bu, ayarlanabilir bir hareketsizlik süresinden (1-999 dk) sonra otomatik ısıtma kesintisi işlevidir. Gerçek sıcaklık, artık ısıyı belirtmek için yanıp söner.

WX 2010 istasyonu nasıl temizlenir?

Temizlikten önce istasyonu her zaman fişten çekin. Kontrol panelini uygun bir bezle temizleyin. Memeler ve uçlar için güvenlik talimatlarına uyun (duruma göre sıcak/soğuk). Filtreleri düzenli olarak değiştirin.

KULLANIM KILAVUZU WX 2010 Weller

TR Orijinal işletme talimatı çevirisi

Bu cihazı satın alarak göstermiş olduğunuz güven için size teşekkür ederiz.

Üretimde, cihazın kusursuz fonksiyon durumunu garantileyen en yoğun kalite gereksinimleri temel alınmıştır.

Cihazı çalıştırmadan ve kullanmaya başlamadan önce bu kullanım kılavuzunu ve ekteki güvenlik uyarılarını okuyunuz.

Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz.

Bu kullanım kılavuzunda, cihazı güvenli ve uygun şekilde çalıştırmanız, kullanmanız, bekleme moduna almanız ve basit arızaları giderebilmeniz için önemli bilgiler mevcuttur.

Cihaz güncel teknolojiye uygun olarak, kabul edilmiş güvenlik teknolojisi kurallarına göre üretilmiştir.

Buna rağmen kullanım kılavuzu ile birlikte gönderilen Güvenlik Uyarıları Kitapçığı'ndaki güvenlik uyarılarını ve bu kılavuzdaki uyarıları dikkate almadığınız takdirde şahısların yaralanma/ölüm tehlikesi ve maddi hasar meydana gelme tehlikesi söz konusudur.

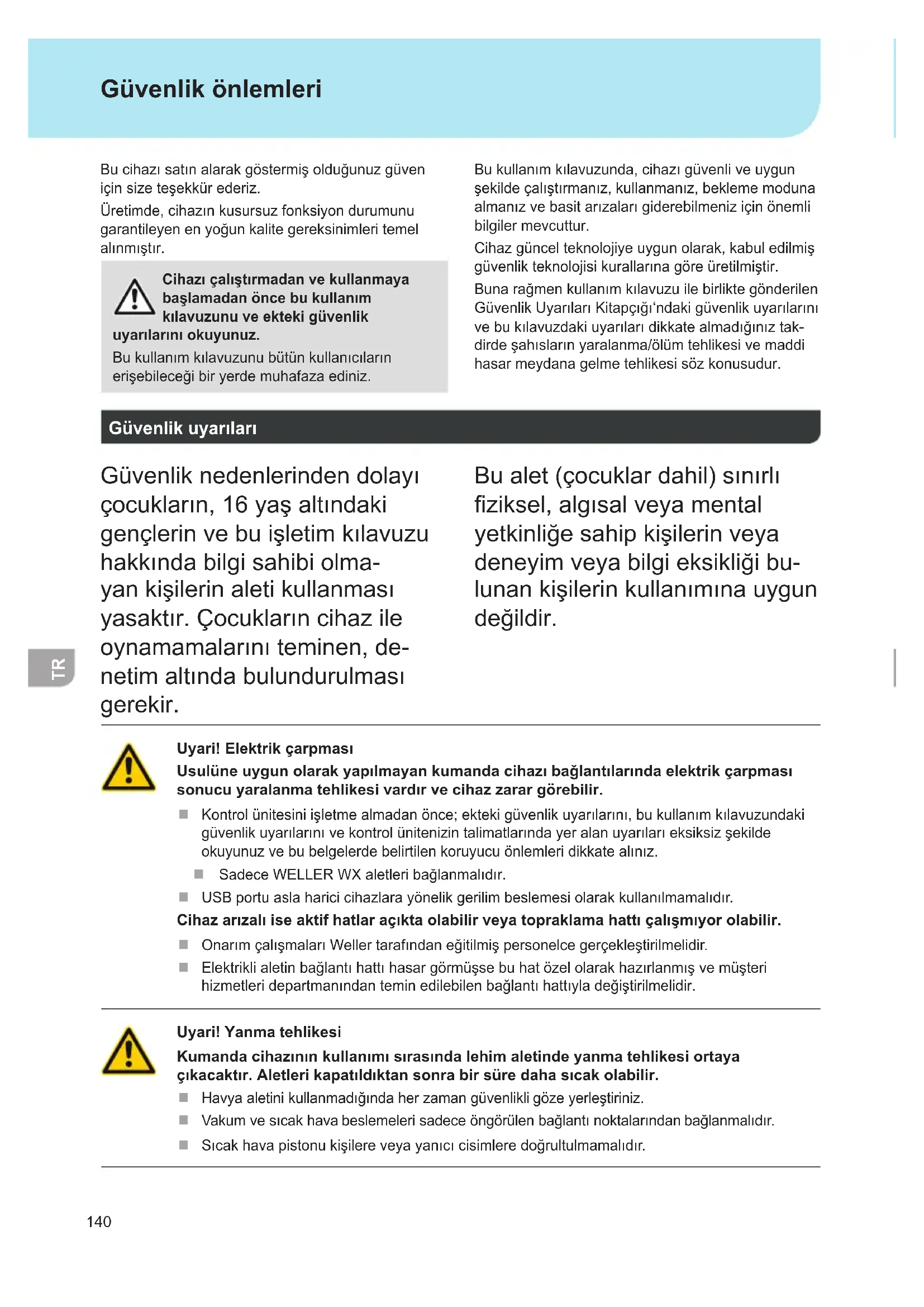

Güvenlik uyarıları

Güvenlik nedenlerinden dolayı çocukların, 16 yaş altındaki gençlerin ve bu işletim kılavuzu hakkında bilgi sahibi olmayan kişilerin aleti kullanması yasaktır. Çocukların cihaz ile oynamamalarını teminen, denetim altında bulundurulması gerekir.

Bu alet (çocuklar dahil) sınırlı fiziksel, algısal veya mental yetkinliğe sahip kişilerin veya deneyim veya bilgi eksikliği bulunan kişilerin kullanımına uygun değildir.

Uyari! Elektrik çarpması

Usulüne uygun olarak yapılmayan kumanda cihazı bağlantılarında elektrik çarpması sonucu yaralanma tehlikesi vardır ve cihaz zarar görebilir.

Kontrol ünitesini işletme almadan önce; ekteki güvenlik uyarılarını, bu kullanım kılavuzundaki güvenlik uyarılarını ve kontrol ünitenizin talimatlarında yer alan uyarıları eksiksiz şekilde okuyunuz ve bu belgelerde belirtilen koruyucu önlemleri dikkate alınız.
Sadece WELLER WX aletleri bağlanmalıdır.
USB portu asla harici cihazlara yönelik gerilim beslemesi olarak kullanılmamalıdır.

Cihaz arızalı ise aktif hatlar açıkta olabilir veya topraklama hattı çalışmıyor olabilir.

• Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.
  Elektrikli aletin bağlantı hattı hasar görmüşse bu hat özel olarak hazırlanmış ve müşteri hizmetleri departmanından temin edilebilen bağlantı hattıyla değiştirilmelidir.

Uyari! Yanma tehlikesi

Kumanda cihazının kullanımı sırasında lehim aletinde yanma tehlikesi ortaya çıkacaktır. Aletleri kapatıldıktan sonra bir süre daha sıcak olabilir.

Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz.
Vakum ve sıcak hava beslemeleri sadece öngörülen bağlantı noktalarından bağlanmalıdır.
Sıcak hava pistonu kişilere veya yanıcı cisimlere doğrultulmamalıdır.

Kullanim

WELLER WX lehim aletlerine yönelik besleme ünitesi. Lehimleme / lehim sökme / sıcak hava istasyonunu sadece kullanım kılavuzunda belirtilen amaca yönelik olarak, belirtilen koşullar altında yapılacak lehimleme ve lehim sökme işlemleri için kullanınız.

Yanıcı gazların ve sıvıların emilmesi yasaktır.

Bu alet sadece doğru yerleştirilmiş ve kullanımı öngörülmüş filtre kartuşları ile birlikte kullanılmalıdır.

Dolan filtre kartuşları değiştirilmelidir.

Alet sadece kapalı mekanlarda kullanılmalıdır. Neme ve doğrudan gelen güneş ışınlarına karşı korunmalıdır.

Amaca uygun kullanım şunları da içerir

Bu kullanım kılavuzunu dikkate almanız,
Diğer bütün dokümanları dikkate almanız,

Kullanım yerinde ulusal kaza önleme yönetmeli- klerini dikkate almanız.

Cihazda kendi yaptığınız değişiklikler için üretici sorumluluk kabul etmez.

Kullanıcı grupları

Farklı düzeyde riskler ve tehlike potansiyelleri nedeniyle bazı çalışma adımları sadece eğitimli uzmanlar tarafından yürütülebilir.

Çalışma adımı Kullanıcı grupları
Lehim parametresi bilgisi Teknik eğitimli uzman personel
Elektrikli yedek parçaların değiştirilmesi Uzman elektrik teknisyeni
Bakım aralıkları bilgisi Güvenlik uzmanı
KullanımFiltre değişimi	Uzman olmayan çalışan
KullanımFiltre değişimiElektrikli yedek parçaların değiştirilmesi	Teknik eğitim görenler, eğitimli uzmanların gözetiminde ve talimatıyla çalışabilir

Cihazı işletme alma

Dikkat!

Bağlı cihazların ilgili kullanım kılavuzlarını dikkate alınız.

Cihazı, „İşletime alma“ bölümünde açıklanan şekilde çalıştırınız.

Şebeke geriliminin tip etiketi üzerindeki verilerle uyumlu olup olmadığını kontrol edin.

Aleti sadece kapalı iken prize takın.

Cihazı çalıştırdıktan sonra mikro işlemci bir self test gerçekleştirilir ve alete kayıtlı parametrelerini okur.

Nominal sıcaklık ve sabit sıcaklıklar alete kayıtlıdır. Fiili sıcaklık değeri nominal sıcaklığa kadar çıkar (= Lehim aleti ısıtılır).

WXA 2: Nitrojen N2, oksidasyonu azaltır ve böylece eritken madde daha uzun süre aktif kalır. Piyasada mevcut olan ve çelik şişelerde satılan nitrojen N2 kullanılmasını tavsiye ediyoruz. Şeşenin 0-10 bar basınç düşürücüye sahip olması gerekir.

Lehimleme ve lehim çıkartma

Lehim çalışmalarını, bağladığınız lehim aletinin kullanım kılavuzuna göre yapınız.

Havya uçlarının kullanılması

İlk ısıtma işleminden önce, lehimlenebilir seçmeli havya ucunu lehim ile ıslatınız. Bu işlem, havya ucunda depolanmadan kaynaklanan oksit katmanlarını ve düzensizlikleri ortadan kaldırır.
Havya aralarında ve havya çubuğunu yerleştirmeden önce havya ucunun iyice kalaylanmış olduğundan emin olunuz.
Çok agresif içerikte eritken maddeler (yumuşaticılar) kullanmayınız.
Havya uçlarının her zaman usulüne uygun konumda olmasına dikkat ediniz.
Mümkün olduğunca düşük bir çalışma sıcaklığı seçiniz.
Uygulama için mümkün olan en büyük havya ucu formunu kullanınız

Yaklaşık hesap: Yakl. havya (lehim) döşegi

büyüklüğünde.

Havya ucunu iyice kalaylayarak, havya ucu ile havya noktası arasında geniş bir ısı aktarımının olmasını sağlayınız.
Uzun süreli çalışma molalarında, havya sistemini kapatınız veya kullanılmadığında aletin sıcaklığını düşüren Weller fonksiyonunu devreye sokunuz.
Havya çubukları uzun süre kalacaksa uçlarını lehim ile ıslatınız.
Lehimi havya ucuna değil, doğrudan havya yerine uygulayınız.
Havya uçlarını ilgili alet ile değişiriniz.
Havya ucuna mekanik güç uygulamayınız.

Dikkat

Kumanda cihazları ortalama bir havya ucu büyüklüğüne göre ayarlanmıştır. Uç değişikliği veya başka uç biçimleri kullanımı dolayısıyla sapmalar oluşabilir.

WX 2, WXD 2, WXA 2: Aşırı yük kapatması (255 W)

WX istasyonunda bir aşırı yüklenme olmasını önlemek amacıyla her iki kanaldaki alet gücü 255 Watt değerini aştığında bir kanal otomatik olarak devre dışı bırakılır (Auto-Off).

Ayrıca, aşağıdaki alet kombinasyonlarının bağlanmış olması durumunda da aşırı yüklenme nedeniyle kapanma durumu söz konusu olur: örn.

• 2 WXHP 120 ısıtma plakaları
• Bir WXHP 120 ısıtma plakası ve bir WXDP 120 veya WXDV 120 lehim sökme pistonu

Potansiyel dengelemesi

3,5 mm'lik circirli fiş yuvasının farklı kumandaları sayesinde 4 varyant mümkündür:

a Usulüne uygun topraklanmış	Fişsiz (teslimat durumu).
b Potansiyel deng-elemesi	Fiş, orta kontakta dengeleme hattı ile.
c Potansiyelsiz Fişli
d Usulüne göre topraklı (yumuşak topraklanmış)	Fiş ve direnç lehimli. Topraklama seçi-len direnç üzerinden.

Yazılım güncellemesini gerçekleştirmek

Dikkat

Yazılım güncellemesi devam ederken istasyon kapatılmamalıdır.

1. İstasyonun kapatılması.
2. Bellek çubuğunu USB arabirimine yerleştiriniz.
3. İstasyonun açılması.

Yazılım güncellemesi otomatik olarak gerçekleştirilir. İstasyonunuzda zaten güncel bir yazılım mevcut ise, bu değiştirilmez.

temizliği ve bakımı

Uyari!

Aletin kendinde bir çalışma yapmadan önce fişi prizden çekin.

Kumanda panelini kirlenme durumunda bir temizlik bezi ile temizleyiniz.

Kullanılmayan arabirimleri kapaklarla kapatınız.

Uyari! Yanma tehlikesi

Lehim ucu değişimi sadece soğuk durumda yapılmalıdır
Emme ucu değişimi ve temizlik çalışmaları sadece sıcak durumda uygun bir alet kullanılarak yapılmalıdır
■ Sıcak hava ucu değişimi sadece uygun bir alet kullanılarak yapılmalıdır
Kalay toplama haznesi sadece soğuk durumda temizlenmeli veya değiştirilmelidir

Filtre değişimi

Vakum ana filtresi düzenli olarak kirlenme bakımından kontrol edilmeli ve gerekirse değiştirilmelidir.

Uyari!

Filtresiz çalışıldığında vakum ünitesi tahrip olur.

Lehim çalışmalarına başlamadan önce ana filtrenin takılı olup olmadığını kontrol ediniz!

Kirlenmiş filtreler özel atık olarak işlem gör- melidir.

Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz.

Uygun koruyucu donanım giyilmelidir.

Uyari!

Sadece orijinal WELLER yedek parçaları kullanılmalıdır.

Garanti

Saticının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB'ye göre saticının müracaat hakkı için geçerli değildir.

Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir.

Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirilldiği taktirde iptal olur.

Teknik değişiklik yapma hakkı saklıdır!

Lütfen adresinden bilgi alınız www.weller-tools.com.
