WX 2010 - Schweißgerät Weller - Kostenlose Bedienungsanleitung

Produkttyp	Löt-/Entlöt-/Heißluftstation
Marke	Weller
Modell	WX 2010
Abmessungen (L x B x H)	170 x 151 x 130 mm
Gewicht	Ca. 3,2 kg
Stromversorgung	230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz
Leistungsaufnahme	200 W (255 W max)
Schutzklasse	I, antistatisches Gehäuse
Absicherung	T2 A (230 V), T4 A (120 V)
Temperaturbereich	100 - 450 °C (550 °C max je nach Werkzeug)
Temperaturgenauigkeit	± 9 °C
Temperaturstabilität	± 2 °C
Potenzialausgleich	Über 3,5 mm Klinkenbuchse auf der Rückseite
Schnittstelle	USB vorne, RS232 hinten, Roboterausgang
Luftverbrauch (Vakuum)	35 l/min, max. Unterdruck 75 kPa
Druckluftdurchfluss	0 - 18 l/min bei 6 bar
Hauptfunktionen	Löten, Entlöten, Heißluft
Wartung und Reinigung	Bedienfeld mit Tuch reinigen, Filter wechseln, Düsen heiß reinigen
Sicherheit	Hinweise zu Stromschlag, Verbrennungen, ESD, automatische Abschaltung
Ersatzteile und Reparierbarkeit	Lötspitzen, Düsen, Filter, Patronen; Reparatur durch autorisiertes Weller-Personal
Garantie	12 Monate

Häufig gestellte Fragen - WX 2010 Weller

Wie stelle ich die Temperatur an der WX 2010 Station ein?

Verwenden Sie das Klickrad und die Festtemperaturtasten. Die Solltemperatur kann im Menü Einstellungen angepasst werden. Die Werte werden auf dem angeschlossenen Werkzeug gespeichert.

Was bedeutet die Anzeige "---" auf dem Bildschirm?

Dies zeigt an, dass das Werkzeug nicht erkannt wurde. Überprüfen Sie den Anschluss des Werkzeugs oder das Werkzeug selbst. Das Werkzeug könnte defekt sein.

Wie aktiviere ich den Standby-Modus?

Der Standby-Modus wird automatisch nach der im Menü Einstellungen eingestellten Zeit (Standby-Zeit) aktiviert. Sie können eine Zeit von 1 bis 999 Minuten einstellen oder die Funktion deaktivieren (AUS).

Wie wechsle ich die Lötspitze des Lötkolbens?

Stellen Sie sicher, dass die Station ausgeschaltet ist und die Spitze abgekühlt ist. Verwenden Sie das geeignete Werkzeug, um die Spitze zu entfernen. Ersetzen Sie sie durch eine kompatible Weller-Spitze.

Was tun, wenn das Vakuum am WXD 2 unzureichend ist?

Überprüfen Sie, ob der Filtereinsatz des Werkzeugs und der Hauptfilter der Station nicht voll sind. Ersetzen Sie die Filter gegebenenfalls. Stellen Sie sicher, dass die Vakuumanschlüsse korrekt angeschlossen sind.

Wie aktualisiere ich die Software der Station?

Laden Sie das Update auf einen USB-Stick herunter. Schalten Sie die Station aus, stecken Sie den Stick in den vorderen USB-Anschluss und schalten Sie sie wieder ein. Das Update erfolgt automatisch. Unterbrechen Sie während des Vorgangs nicht die Stromversorgung.

Welche Druckluftart sollte für den Heißluftlötkolben WXA 2 verwendet werden?

Verwenden Sie trockene, ölfreie Druckluft oder Stickstoff N2. Der Eingangsdruck muss 400 bis 600 kPa (58-87 psi) betragen.

Wie sperre ich die Station, um unbefugte Einstellungen zu verhindern?

Aktivieren Sie im Menü Einstellungen der Station die Sperre, indem Sie einen dreistelligen Code (001-999) festlegen. Nach der Sperrung sind nur die Festtemperaturtasten zugänglich.

Was bedeutet "AUTO-OFF"?

Dies ist eine Funktion zur automatischen Abschaltung der Heizung nach einer einstellbaren Inaktivitätszeit (1-999 Min.). Die Ist-Temperatur blinkt, um die Restwärme anzuzeigen.

Wie reinige ich die WX 2010 Station?

Trennen Sie die Station vor der Reinigung immer vom Netz. Reinigen Sie das Bedienfeld mit einem geeigneten Tuch. Befolgen Sie für Düsen und Lötspitzen die Sicherheitshinweise (heiß/kalt je nach Fall). Ersetzen Sie die Filter regelmäßig.

BEDIENUNGSANLEITUNG WX 2010 Weller

DE Originalbetriebsanleitung

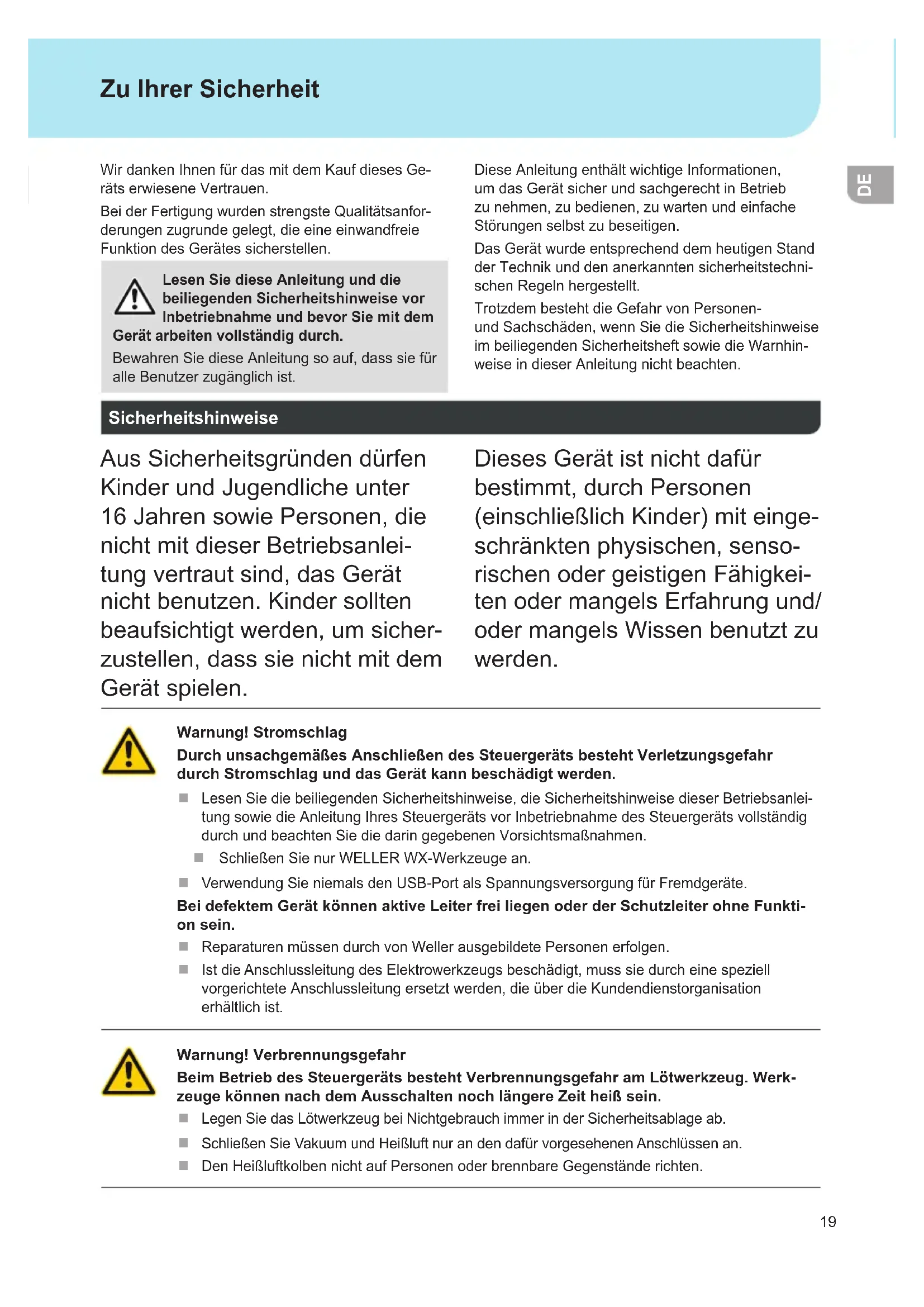

Wir danken Ihnen für das mit dem Kauf dieses Geräts erwiesene Vertrauen.

Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen.

Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme und bevor Sie mit dem arbeiten vollständig durch.

Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist.

Diese Anleitung enthält wichtige Informationen, um das Gerät sicher und sachgerecht in Betrieb zu nehmen, zu bedienen, zu warten und einfache Störungen selbst zu beseitigen.

Das Gerät wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt.

Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht beachten.

Sicherheitshinweise

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, das Gerät nicht benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.

Warnung! Stromschlag

Durch unsachgemäßes Anschließen des Steuergeräts besteht Verletzungsgefahr durch Stromschlag und das Gerät kann beschädigt werden.

Lesen Sie die beiliegenden Sicherheitshinweise, die Sicherheitshinweise dieser Betriebsanleitung sowie die Anleitung Ihres Steuergeräts vor Inbetriebnahme des Steuergeräts vollständig durch und beachten Sie die darin gegebenen Vorsichtsmaßnahmen.
■ Schließen Sie nur WELLER WX-Werkzeuge an.
■ Verwendung Sie niemals den USB-Port als Spannungsversorgung für Fremdgeräte.

Bei defektem Gerät können aktive Leiter frei liegen oder der Schutzleiter ohne Funktion sein.

■ Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.
Ist die Anschlussleitung des Elektrowerkzeugs beschädigt, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.

Warnung! Verbrennungsgefahr

Beim Betrieb des Steuergeräts besteht Verbrennungsgefahr am Lötwerkzeug. Werkzeuge können nach dem Ausschalten noch längere Zeit heiß sein.

■ Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab.
Schließen Sie Vakuum und Heißluft nur an den dafür vorgesehenen Anschlüssen an.
Den Heißluftkolben nicht auf Personen oder brennbare Gegenstände richten.

Bestimmungsgemäße Verwendung

Versorgungseinheit für WELLER WX-Werkzeuge. Verwenden Sie die Lötstation / Entlötstation / Heißluftstation ausschließlich gemäß dem in der Betriebsanleitung angegebenen Zweck zum Löten und Entlöten unter den hier angegebenen Bedingungen.

Brennbare Gase und Flüssigkeiten dürfen nicht abgesaugt werden.

Das Gerät darf nur mit korrekt eingesetzen und dafür vorgesehenen Filterkartuschen betrieben werden.

Ersetzen Sie volle Filterkartuschen.

Gerät nur in Innenräumen verwenden. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.

Der bestimmungsgemäße Gebrauch schließt auch ein, dass

■ Sie diese Anleitung beachten,
■ Sie alle weiteren Begleitunterlagen beachten,
■ Sie die nationalen Unfallverhütungsvorschriften am Einsatzort beachten.

Für eigenmächtig vorgenommene Veränderungen am Gerät wird vom Hersteller keine Haftung übernommen.

Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppe
Vorgabe der Lötparameter Fachpersonal mit technischer Ausbildung
Auswechseln von elektrischen Ersatzteilen Elektrofachkraft
Vorgabe von Wartungsintervallen Sicherheitsfachkraft
BedienenFilterwechsel	Laien
BedienenFilterwechselAuswechseln von elektrischen Ersatzteilen	Technische Auszubildende unter Anleitung und Aufsicht einer ausgebildeten Fachkraft

Gerät in Betrieb nehmen

Achtung!

Beachten Sie die jeweiligen Betriebsanleitungen der angeschlossenen Geräte.

Nehmen Sie das Gerät wie im Kapitel „Inbetriebnahme“ beschrieben in Betrieb.

Überprüfen Sie, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

Gerät nur ausgeschaltet an die Steckdose anschließen.

Nach dem Einschalten des Gerätes führt der Mikroprozessor einen Selbsttest durch und liest die im Werkzeug gespeicherten Parameterwerte aus.

Solltemperatur und Festtemperaturen sind auf dem Werkzeug gespeichert. Temperatur-Istwert steigt bis zur Solltemperatur (= Lötwerkzeug wird aufgeheizt).

WXA 2: Stickstoff N2 vermindert die Oxidation und das Flussmittel bleibt länger aktiv. Wir empfehlen Stickstoff N2, der in Stahlflaschen im Handel erhältlich ist. Die Flasche muss mit einem Druckminderer 0-10 bar ausgerüstet sein.

Löten und Entlöten

Führen Sie die Lötarbeiten gemäß der Betriebsanleitung Ihres angeschlossenen Lötwerkzeuges durch.

Behandlung der Lötspitzen

Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze.
Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.
■ Verwenden Sie keine zu aggressiven Flussmittel.
Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.
Wählen Sie die Arbeitstemperatur so niedrig wie möglich.
Wählen Sie die für die Anwendung größtmögliche Lötspitzenform
Daumenregel: ca. so groß wie das Lötpad.
Sorgen Sie für einen großflächigen Wärmeüber-

gang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen.

Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch.
Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen.
■ Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.
Wechseln Sie die Lötspitzen mit dem dazugehörigen Werkzeug.
Üben Sie keine mechanische Kraft auf die Lötspitze aus.

Hinweis

Die Steuergeräte wurden für eine mittlere Lötspitzengröße justiert. Abweichungen durch Spitzenwechsel oder der Verwendung von anderen Spitzenformen können entstehen.

WX 2, WXD 2, WXA 2: Überlastabschaltung (255 W)

Um die Überlastung einer WX Station zu vermeiden, wird bei einer Werkzeugleistung beider Kanäle von mehr als 255 Watt ein Kanal automatisch deaktiviert (Auto-Off).

Außerdem kommt es zu einer Überlastungabschaltung wenn folgende Werkzeugkombinationen angeschlossen werden:, z. B.

• 2 WXHP 120 Heizplatten
• Eine WXHP 120 Heizplatte und ein Entlötkolben WXDP 120 oder WXDV 120

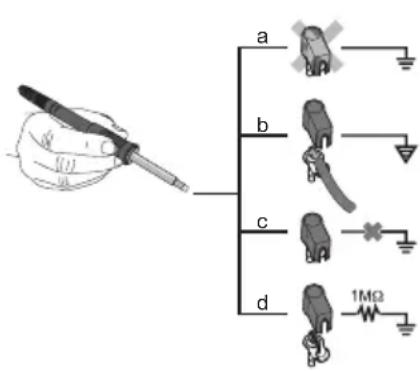

Potentialausgleich

Durch unterschiedliche Schaltung der 3,5 mm Schaltklinkenbuchse sind 4 Varianten möglich:

a Hart geerdet Ohne Stecker (Auslieferungszustand).
b Potentialausgleich Mit Stecker, Ausgleichsleitung am Mittelkontakt.
c Potentialfrei Mit Stecker
d Weich geerdet Mit Stecker und eingelötetem Widerstand. Erdung über den gewählten Widerstand

Firmware update durchführen

Hinweis

Während das Firmware update läuft, darf die Station nicht ausgeschalten werden.

1. Lötstation ausschalten.
2. Speicherstick in die USB-Schnittstelle einstecken.
3. Lötstation einschalten.
   Firmware update wird automatisch durchgeführt.
   Falls Sie eine aktuellere Firmware bereits auf Ihrer Station installiert haben, wird diese nicht verändert.

Pflege und Wartung

Warnung!

Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen.

Bedienpanel mit geeignetem Reinigungstuch bei Verunreinigung reinigen.

Nicht verwendete Schnittstellen mit Verschlusskappen verschließen.

Warnung! Verbrennungsgefahr

Lötspitzenwechsel nur in kaltem Zustand
■ Saugdüsenwechsel und Reinigung nur in heißem Zustand mit passendem Werkzeug
■ Heißluftdüsenwechsel nur mit passendem Werkzeug
Zinnsammelbehälter nur in kaltem Zustand reinigen oder wechseln

Filterwechsel

Hauptfilter für Vakuum regelmäßig auf Verschmutzung kontrollieren und gegebenenfalls erneuern.

Warnung!

Zerstörung der Vakuumeinheit durch Arbeiten ohne Filter.

Kontrollieren Sie bevor Sie mit Lötarbeiten beginnen, ob ein Hauptfilter eingelegt ist!

Verschmutzte Filter müssen als Sondermüll behandelt werden.

Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes.

Tragen Sie geeignete Schutzausrüstung.

Warnung!

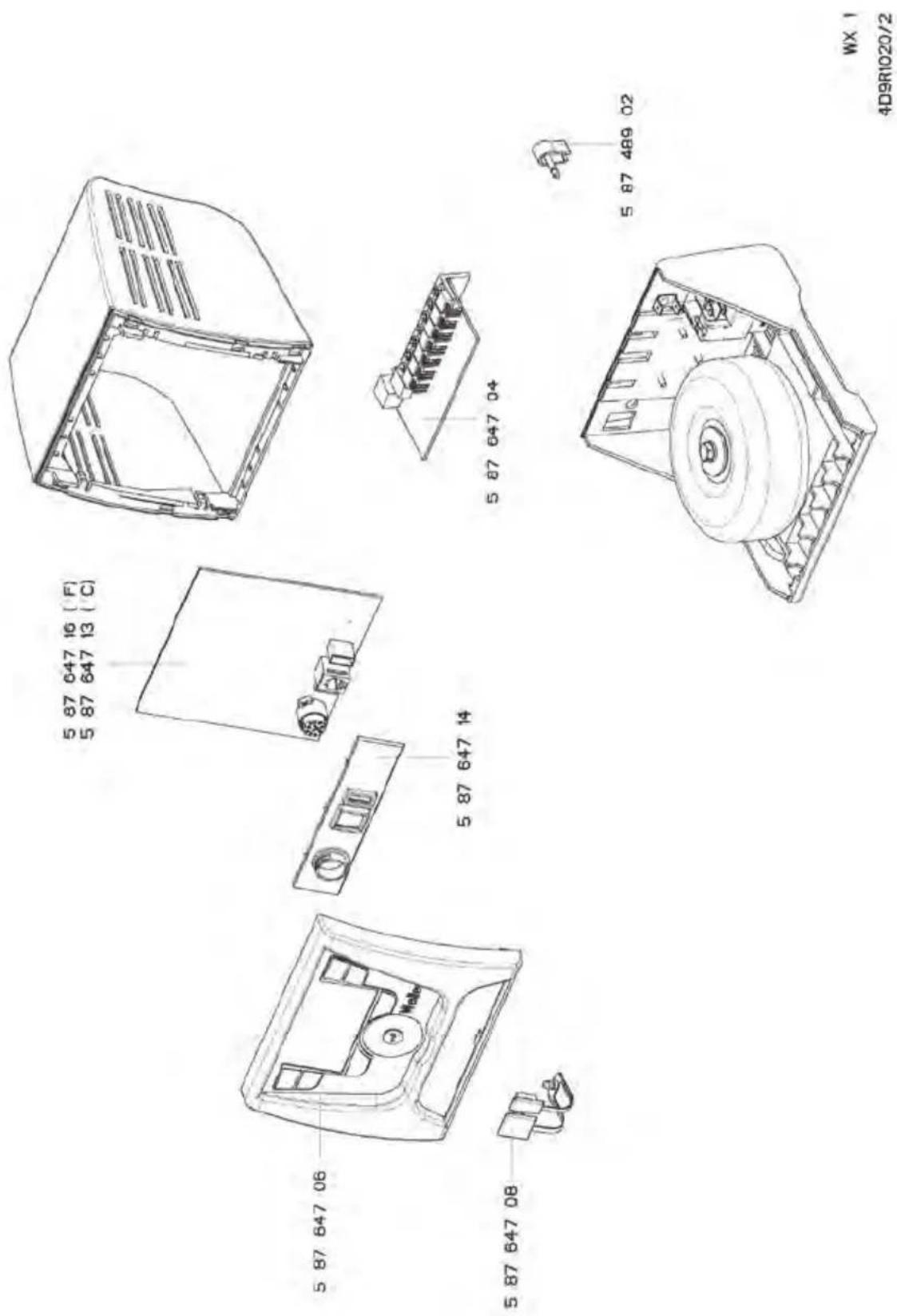

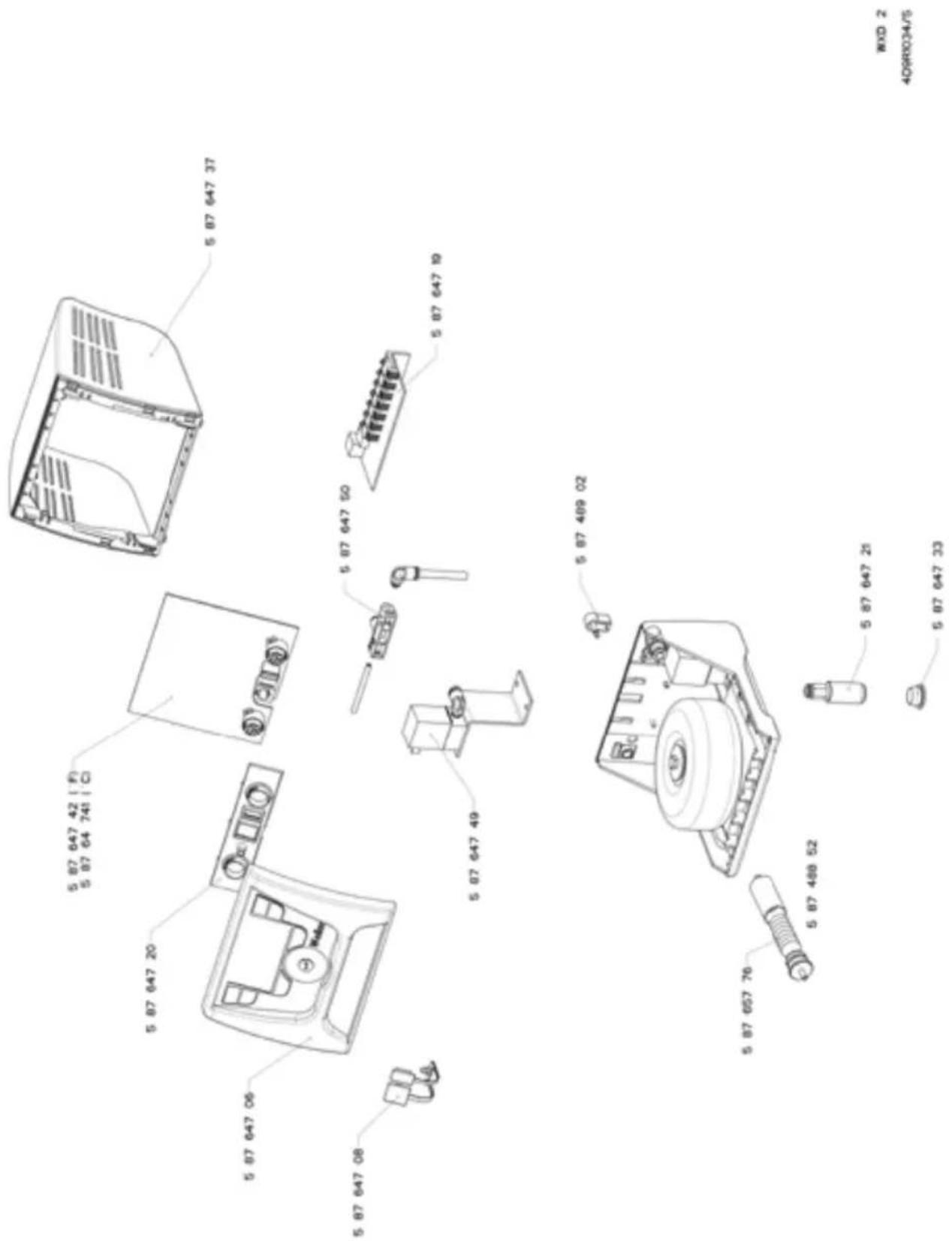

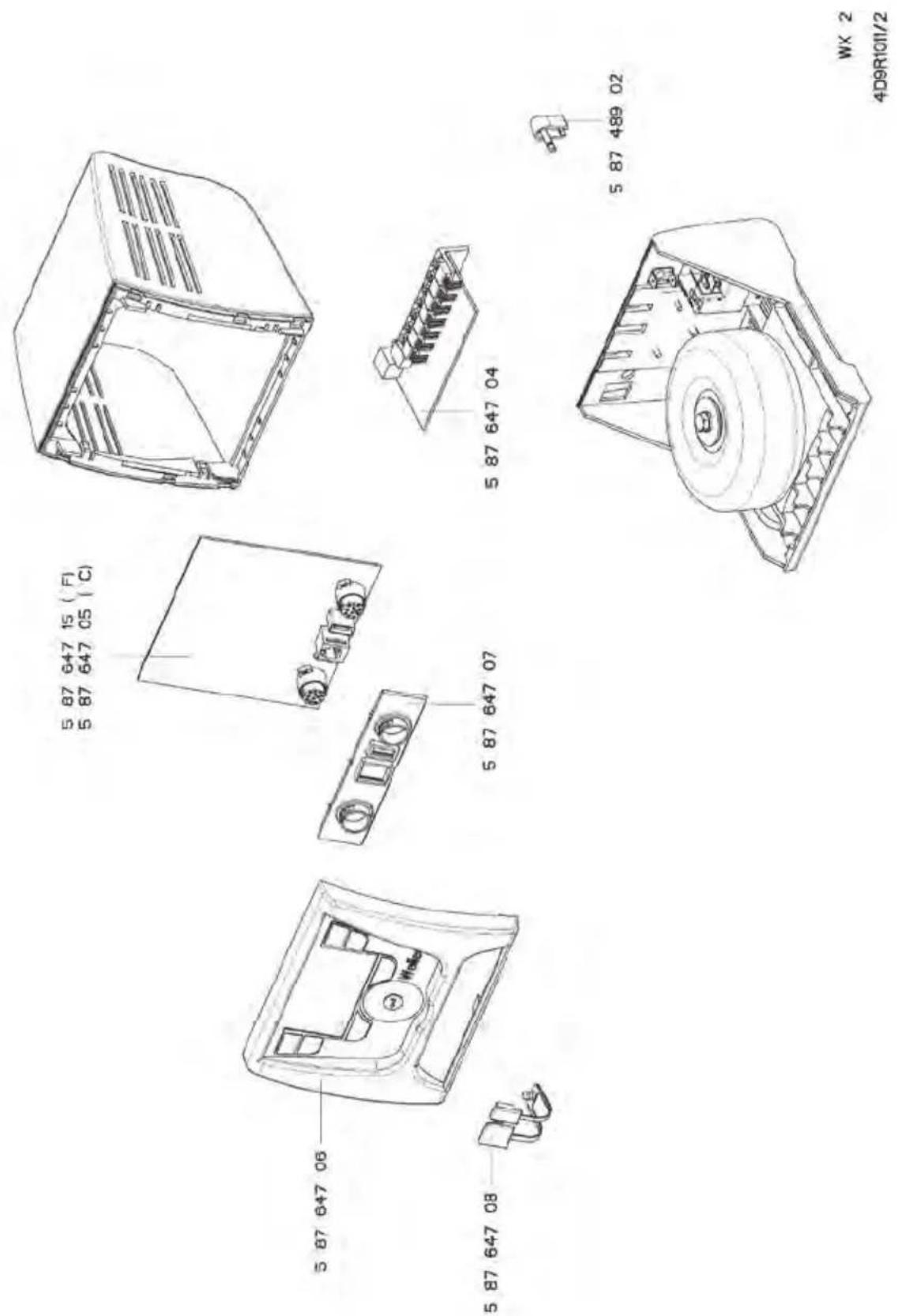

Nur original WELLER-Ersatzteile verwenden.

Garantie

Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.

Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist.

Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualifizierten Personen Eingriffe vorgenommen wurden.

Technische Änderungen vorbehalten!

Bitte informieren Sie sich unter

www.weller-tools.com.

Standby Temperatur

Menüaufruf ▶ Tool-Parameter

Die Lötwerkzeuge haben eine Nutzungserkennung (Sensor) im Griff, welche bei Nichtbenutzung des Lötwerkzeugs den Abkühlvorgang automatisch einleitet.

Nach einer Temperaturabschaltung wird automatisch die Standby Temperatur eingestellt.

Standby Zeit (Temperaturabschaltung)

Menüaufruf ▶ Tool-Parameter

Bei Nichtgebrauch des Lötwerkzeugs wird die Temperatur nach Ablauf der eingestellten Standby Zeit auf Standby Temperatur abgesenkt.

Drücken der Bedien-Taste beendet diesen Standby Zustand. Der im Werkzeug integrierte Sensor erkennt die Zustandsänderung und deaktiviert den Standby Zustand, sobald das Werkzeug bewegt wird.

Option Beschreibung

OFF Standby Zeit ist ausgeschaltet(Werkseinstellung)

1-99 min Standby Zeit, individuell einstellbar

1-999 min ---

AUTO-OFF Zeit (Automatische Abschaltzeit)

Menüaufruf ▶ Tool-Parameter

Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der AUTO-OFF Zeit die Heizung des Lötwerkzeuges abgeschaltet.

Die Temperaturabschaltung wird unabhängig von der eingestellten Standby-Funktion ausgeführt. Die Isttemperatur wird blinkend angezeigt und dient als Restwärmeanzeige. Im Display erscheint „AUTO-OFF“.

Option Beschreibung
OFF AUTO	-OFF Funktion ist ausgeschaltet (Werkseinstellung)
1-999 min	AUTO-OFF Zeit, individuell einstellbar.

Empfindlichkeit

Menüaufruf ▶ Tool-Parameter

Option Beschreibung

Low unempfindlich – reagiert auf starke (lange) Bewegung

Normal standard (Werkseinstellung)

High empfindlich - reagiert auf leichte (kurze) Bewegung

--- wird vom Werkzeug nicht unterstützt

Einschaltzeit für Heißluftkolben (WXHAP 200) begrenzen. Die Einschaltzeit für den Heißluftstrom des WXHAP 200 kann in 1er-Schritten von 0 bis 300 s begrenzt werden. Die eingestellte Zeit ist dann für alle 2 Kanäle gleich. Werkseinstellung ist 0 s („OFF“), d.h. der Luftstrom wird aktiviert, solange der Taster am Heißluftkolben oder der optionale Fußschalter gedrückt ist.

Option Beschreibung
OFF Keine	Dauer definiert (Werkseinstellung)
1-300 s	Individuell einstellbar

Offset (Temperatur-Offset)

Menüaufruf ▶ Tool-Parameter

Die tatsächliche Lötspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden.

Regelverhalten

Menüaufruf ▶ Tool-Parameter

Die Funktion bestimmt das Aufheizverhalten des Lötwerkzeuges zum Erreichen der eingestellten Werkzeugtemperatur.

Option Beschreibung

Standard	Angepasstes (mittleres) Aufheizen(Werkseinstellung)
Sanft Lang	sames Aufheizen
Aggressiv	Schnelles Aufheizen

Tastenverriegelung WXHAP 200

Menüaufruf ▶ Tool-Parameter

Mit dieser Funktion kann das werkseitig eingestellte Tastenverhalten des WXHAP 200 Kolbens verändert werden.

Option Beschreibung

ON Der	WXHAP 200 wird mit dem ersten Tastendruck ein- und mit einem weiteren Tastendruck ausgeschaltet.
OFF –

Prozessfenster

Menüaufruf ▶ Tool-Parameter

Der im Prozessfenster eingestellte Temperaturbereich bestimmt das Signalverhalten des potentialfreien Schaltausgangs.

Konstantes Leuchten bedeutet das Erreichen der vorgewählten Temperatur bzw. die Temperatur ist innerhalb des vorgegebenen Prozessfensters.

Hinweis

Blinken signalisiert, dass das System aufheizt bzw. die Temperatur außerhalb des Prozessfens- ters ist.

Bei Werkzeugen mit LED Ringlicht (z. B. WXDP 120) bestimmt das Prozessfenster das Leuchtverhalten des LED Ringlichts.

Sprache Menüaufruf Stationsparameter

CHN	中文
DEN Dansk
ENG English
ESP Español
FIN	Suomi

Temperaturversion °C/°F (Temperatureinheiten)

Menüaufruf ▶ Stationsparameter

Option Beschreibung

°C	Celsius
°F	Fahrenheit

Passwort (Verriegelungsfunktion)

Menüaufruf ▶ Stationsparameter

Nach Einschalten der Verriegelung sind an der Lötstation nur noch die Festtemperatur-Tasten bedienbar. Alle anderen Einstellungen können bis zur Entriegelung nicht mehr verstellt werden.

Hinweis

Soll es wirklich nur einen Temperaturwert zur Auswahl geben, müssen die Bedien-Tasten (Festtemperatur- Tasten) auf den gleichen Temperaturwert eingestellt werden.

Lötstation verriegeln:

Den gewünschten dreistelligen Verriegelungscode (zwischen 001-999) mit dem Dreh-Klick-Rad einstellen.

Die Verriegelung ist aktiv (im Display ist ein Schloss zu sehen).

Lötstation entriegeln

1. Parametermenü aufrufen. Ist die Verriegelung aktiv, öffnet sich automatisch der Passwort-Menü-Punkt. Im Display erscheinen drei Sterne (**).
2. Den dreistelligen Verriegelungscode mittels Dreh-Klick-Rad einstellen.
3. Code mit der Eingabe-Taste bestätigen.

Code vergessen?

Wenden Sie sich bitte an unseren Kunden Service: [e-mail]

Vakuum Vorlauf (nur WXD 2)

Menüaufruf ▶ Stationsparameter

Um ein vorzeitiges Starten der Pumpe zu verhindern oder um eine definierte Vorwärmzeit der Lötstelle zu gewährleisten, kann eine Einschaltverzögerung eingestellt werden

Option Beschreibung

0 sec OFF: Vakuum Vorlauf Funktion ist ausgeschaltet (Werkseinstellung)
1-10 sec	ON: Vakuum Vorlauf Zeit, individuell einstellbar

Vakuum Nachlauf (nur WXD 2)

Menüaufruf ▶ Stationsparameter

Um das Verstopfen des Entlötkolbens zu verhindern, kann eine Vakuum Nachlauf-Zeit eingestellt werden.

Option Beschreibung

0 sec OFF: Vakuum Nachlauf Funktion ist ausgeschaltet (Werkseinstellung)
1-10 sec	ON: Vakuum Nachlauf Zeit, individuell einstellbar

Tastentöne ein/aus

Menüaufruf ▶ Stationsparameter

Option Beschreibung

ON eingeschaltet

OFF ausgeschaltet

Roboterausgang

Menüaufruf ▶ Stationsparameter

Der Roboterausgang befindet sich auf der Rückseite des Geräts.

WX 1: OFF - ON - ZeroSmog - Stop&Go

WX 2 / WXD 2: OFF- Links - Rechts - Links & Rechts - ZeroSmog - Stop&Go

Option Beschreibung

Links	Linker Werkzeugkanal (Werkseinstellung)
Rechts	Rechter Werkzeugkanal
Links & rechts	Beide Werkzeugkanäle
ZeroSmog Der hintere potentialfreie Schaltausgang wird bei Benutzung eines Tools geschlossen. Über einen optionalen Adapter (WX HUB) können bestimmte Zero Smog angeschlossen werden. Die rückseitige RS 232 Schnittstelle ist weiterhin funktionsfähig. Schaltausgang ist offen bei Standby, AUTO-OFF, OFF oder wenn kein Werkzeug gesteckt ist.
Stop&Go Die hintere RS 232 Schnittstelle wird zum Ansteuern eines optionalen Optoadapters verwendet um über einen Lichtleiter eine KHE/KHP schalten zu können. Bei Benutzung eines Tools wird der Ausgang aktiviert. Zusätzlich wird der potentialfreie Schaltausgang geschlossen. Ausgang ist aus bei Standby, AUTO-OFF, OFF oder wenn kein Werkzeug gesteckt ist.

REAR RJ-Socket

max. 50 V / 20 mA

Hinweis

Ist die Arbeitstemperatur für den Roboter erreicht, dann wird im Display ein – ok – angezeigt. nicht bei Zero Smog + Stop&Go

Fußschalter (nur WXD 2 und WXA 2)

Menüaufruf ▶ Stationsparameter

Um ein vorzeitiges Starten der Pumpe zu verhindern oder um eine definierte Vorwärmzeit der Lötstelle zu gewährleisten, kann eine Einschaltverzögerung eingestellt werden

Option Beschreibung

OFF OFF: Fußschalter ist deaktiviert

ON ON: Fußschalter ist aktiviert. Die vordere RS232 Schnittstelle kann zum Anschluß des optionellen WX Fußschalters verwendet werden. Dieser entspricht bei Entlötwerkzeugen (nur WXD 2) oder Heißluftwerkzeugen (nur WXA 2) der Funktion des Fingerschalters. Die Funktion des Fingerschalters bleibt parallel erhalten.

Zusatzgeräte anschließen

Beachten Sie die Übersichtabbildungen.

Zusatzgeräte anschließen

Zusatzgeräte können entweder an der Schnittstelle an der Frontseite und/oder an der Schnittstelle auf der Rückseite der Lötstation angeschlossen werden.

Die Lötstation erkennt automatisch, welches Zusatzgerät angeschlossen ist. Die Lötstation zeigt die Schnittstelle vorn, oder die Schnittstelle hinten, das Symbol oder den Namen des angeschlossenen Zusatzgeräts an.

Parameter der Zusatzgeräte einstellen

1. Zusatzgerät über Zusatzgerät-Taste (vorn/hinten) auswählen. Einstellbarer Parameter erscheint im Display (z. B. Drehzahl).

2. Den gewünschten Wert mit dem Dreh-Klick-Rad einstellen.

3. Wert mit der Eingabe-Taste bestätigen

	Lötstation LötstationWX 1 WX 2 WXD	Entlötstation2 WXA 2	Heißluftstation
Abmessungen LxBxH 170 x	151 x 130 mm6,69 x 5,94 x 5,12 inch
Gewicht (ca.) in kg ca. 3,2 kg	ca. 3,2 kg ca. 3,8	kg ca. 3,8 kg
Spannung 230 V, 50 Hz /	120 V, 60 Hz / 100 V 50/60 Hz
Leistung 200 W 200 W (255 W)	200 W (255 W)	200 W (255 W)
Schutzklasse I, Gehäuse ant	statischIII, Lötwerkzeug
Sicherung T2 A (230 V)	T4 A (120 V)
Temperaturbereichwerkzeugabhängig	Celsius: 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Regelbarer Temperaturbereich ist werkzeugabhängig.
Temperaturgenauigkeit	± 9 °C± 17 °F
Temperaturstabilität	± 2 °C± 4 °F
Potentialausgleichsbuchse	Über 3,5 mm Schaltklinkenbuchse an der Geräterückseite.
Display	255 x 128 dots / Hintergrundbeleuchtung
Schnittstelle	Das Steuergerät ist mit einer frontseitigen USB-Schnittstelle für Firmware update, Parametrierung, Monitoring und Daten Logging (mittels WX-Monitor Software) ausgerüstet.
Luftverbrauch l/min	-		35 l / minmax Unterdruck75 kPA (10,9 psi)	-
Druckluftanschluss	-		Druckluft-schlauchAußendurch-messer 6 mm(0,24")Eingangsdruck400 - 600 kPA(58-87 psi)ölfreie, trockene Druckluft	Druckluft-schlauchAußendurch-messer 6 mm(0,24")Eingangsdruck400 - 600 kPA(58-87 psi)ölfreie, trockene Druckluft oder Stickstoff N2
Druckluft	-
Max. Luftmenge l/min(werkzeugabhängig)	-			ca. 0-18 l/ minbei 6 bar

Fehlermeldungen und Fehlerbehebung

Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe
Anzeige „- - -“	■ Werkzeug wurde nicht erkannt■ Werkzeug defekt	■ Anschluss des Werkzeugs am Gerät überprüfen■ Angeschlossenes Werkzeug überprüfen
Keine Displayfunktion (Display aus)	■ Keine Netzspannung vorhanden	■ Netzschalter einschalten■ Netzspannung überprüfen■ Gerätesicherung überprüfen
OFFKanal kann nicht eingeschaltet werden	■ Überlastabschaltung■ Kanal ausgeschaltet	■ Es kann nur ein Kolben betrieben werden.
WXD 2:Kein Vakuum am Entlötwerkzeug	■ Vakuum nicht angeschlossen■ Entlötdüse verstopft■ Druckluft nicht oder falsch angeschlossen	■ Vakuumschlauch am Vakuumanschluss anschließen■ Entlötdüse mit Reinigungswerkzeug warten■ Druckluft am Druckluftanschluss anschließen oder prüfen
WXD 2:Unzureichendes Vakuum am Entlötwerkzeug	■ Filterkartusche am Entlötwerkzeug voll■ Hauptfilter an der Lötstation voll	■ Filterkartusche am Entlötwerkzeug wechseln■ Hauptfiltereinsatz an der Lötstation wechseln5 87 657
WXA 2:keine Luft am Heißluftkolben	■ Luftschlauch nicht angeschlossen■ Druckluft nicht oder falsch angeschlossen	■ Druckluft am Druckluftanschluss anschließen oder prüfen■ Luftschlauch vom Kolben an WXA 2 anschließen oder prüfen
Hintere RS 232:keine Funktion mit Zero Smog/WHP/PC/WFV 60A	■ Roboterausgang auf Stop/Go eingestellt	■ Stop & Go Funktion deaktivieren. Oder vordere RS 232 Schnittstelle verwenden.
Vordere RS232:keine Funktion mit Zero Smog/WHP/PC/WFV 60A	■ Fußschalter auf ON gestellt	■ Fußschalter deaktivieren oder hintere RS Schnittstelle verwenden.

Symbole

Achtung!

Betriebsanleitung lesen!

Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen.

ESD gerechtes Design und ESD gerechter Arbeitsplatz

Potentialausgleich

CE-Zeichen

Sicherung

Sicherheitstransformator

Löten

Entlöten

Heißluft

Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes.

Original Konformitätserklärung

Lötstation WX1, WX2

Entlötstation WXD 2

Heißluftstation WXA 2

Wir erklären, dass die bezeichneten Produkte die Bestimmungen folgender Richtlinien erfüllen:

2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)

Angewandte harmonisierte Normen:

DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Technischer Leiter Geschäftsführer

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Weller Tools GmbH

Carl-Benz-Straße 2, 74354 Besigheim, Germany

For your safety

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Carl-Benz-Straße 2, 74354 Besigheim, Germany

Pour votre sécurité

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Directeur

technique

Directeur

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Director

técnico

Gerente

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Technisch

hoofd

Zaakvoerder

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Teknisk

chef

VD

Carl-Benz-Straße 2, 74354 Besigheim, Germany

Vi takker for din tillid.

Password (läsefunktion)

Varmluftstation WXA 2

Værktøj WXP 65, WXP 120, WXP 200, WXMP, WXMT

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Teknisk

chef

Direktør

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Tekninen

päällikkö

Toimitusjohtaja

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Carl-Benz-Straße 2, 74354 Besigheim, Germany

Güvenlik önlemleri

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Teknik müdür

Şirket müdürü

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Müszaki vezető

Ügyvezető

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Carl-Benz-Straße 2, 74354 Besigheim, Germany

Zahvaljujemo se vam za zaupanje, ki ste nam ga izkazali z nakupom te naprave.

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Tehnični vodja

Direktor

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Tehnikadirektor

Tegevjuht

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Tehniskais

direktors

Izpilddirektors

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer

S. Hofmann

Manager

tehnic

Director

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Tehnički direktor Direktor

Carl-Benz-Straße 2, 74354 Besigheim, Germany

DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08

DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04

DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02

Besigheim, 2014-07-30

T. Fischer S. Hofmann

Carl-Benz-Straße 2, 74354 Besigheim, Germany
